Всем доброго времени суток!
Сначала обзор журнала, и писать будем о Alfa Romeo 155 V6 Ti от издательства W.M.C. Models. (не трудно было догадаться исходя из названия темы biggrin

)
Данное издательство насколько я знаю всегда выпускала в свет высоко детализированные модели с красивыми округлыми формами, но в случае с данной моделью, видимо решили особо не заморачиваться.
Детализация я бы сказал "хромает" основной упор в модели сделан на узнаваемые черты и окраску авто, и не более. Проще говоря есть кузов и салон, нет ни двигателя, ни поворачивающихся передних колес, ни проработанной ходовой части. Но не будем придираться ко всем нюансам, и перейдем к фотообзору журнала:
Скачать модель Alfa Romeo 155 V6 Ti

1. Обложка. Отпечатана на лощеной бумаге, на "лице" красуется фото реального автомобиля и фотография его пилота. Так же указан масштаб и размеры готовой модели

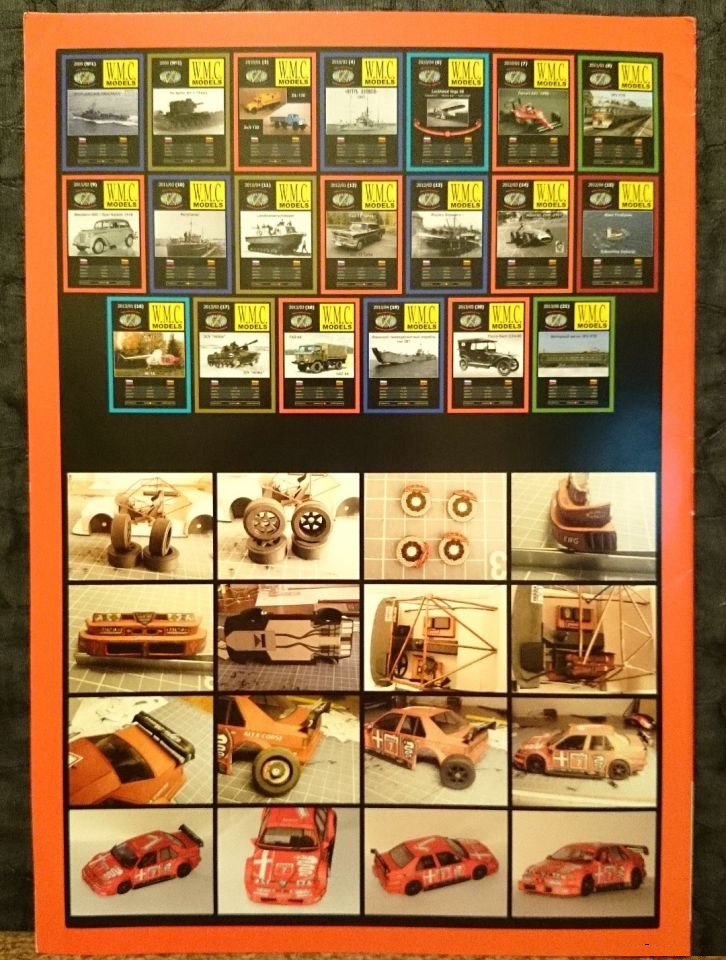

С обратной стороны в верхней половине напечатаны обложки ранее издаваемых журналов, в нижней части несколько фотографий из процесса сборки Alfa Romeo

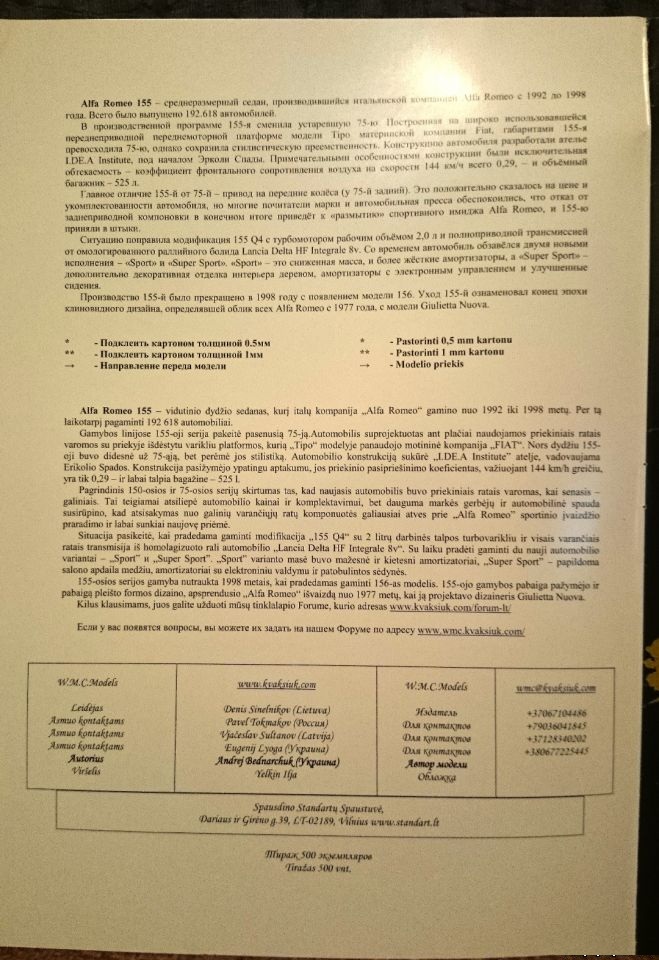

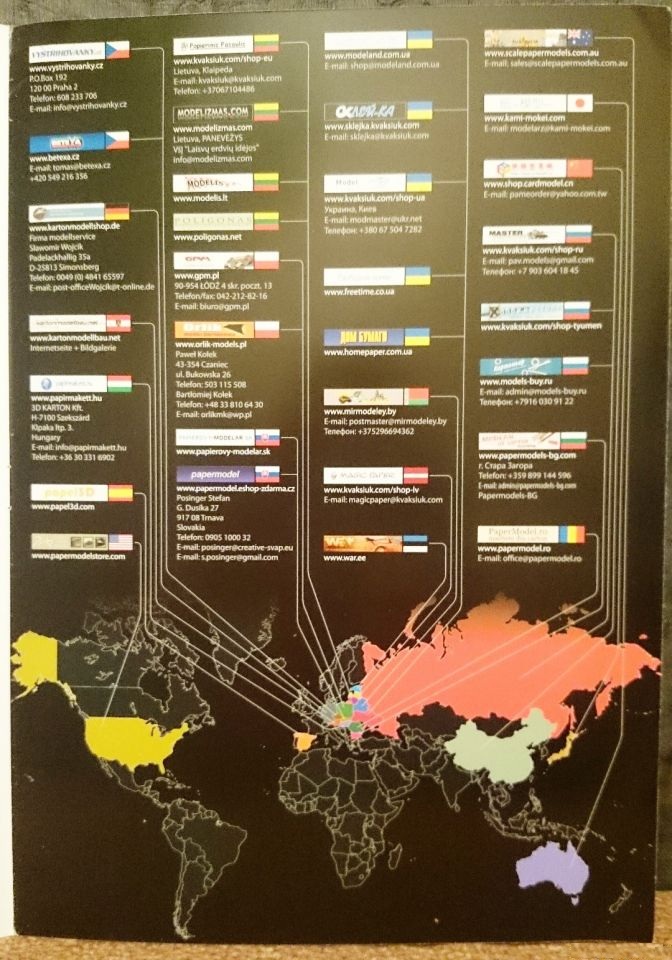

На внутренней части обложки приведено небольшое описание истории данного авто на двух языках, и несколько примечаний по подклейке деталей на картон. На другой половине нарисована карта мира со сносками где какие издательства и магазины находятся и собственно ссылки на их сайты. (думаю такая карта есть в каждом журнале от данного издателя biggrin

)

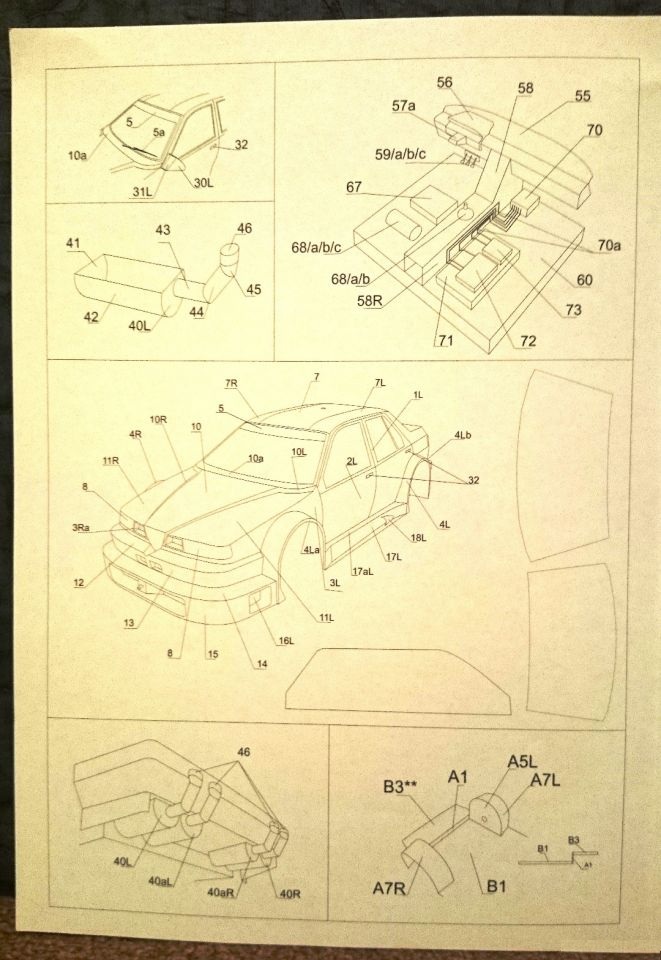

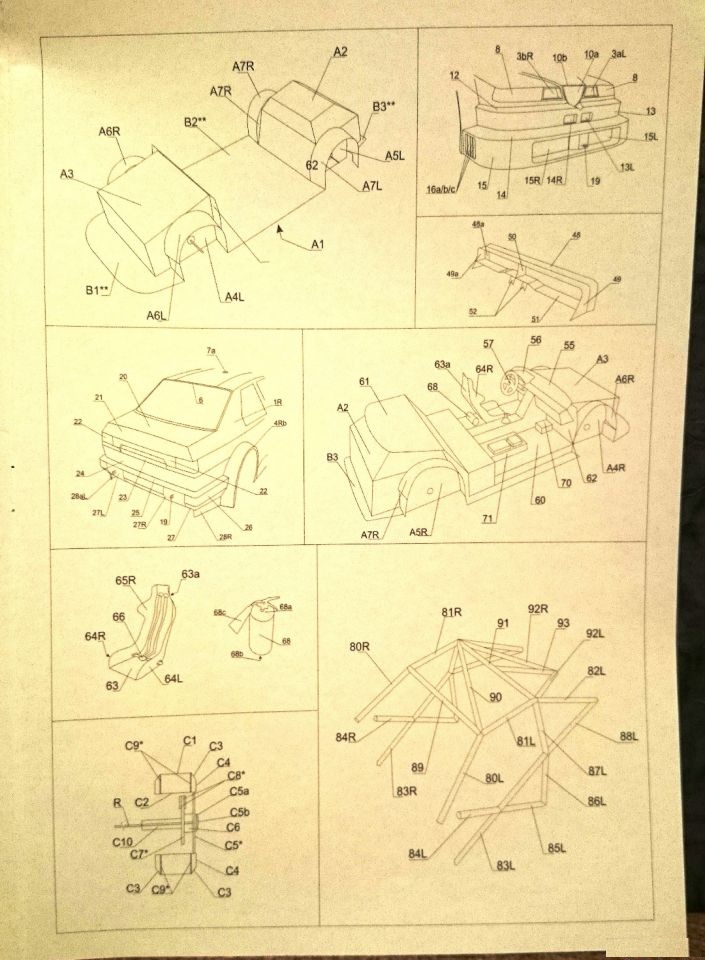

2. Схема сборки. Отпечатана на бумаге плотностью примерно 80гм (как обычная офиска). занимает всего пару страничек, и пока что кажется мало информативной (тут сборка покажет, кажется или нет).

так же на такой же бумаги отпечатано несколько шаблонов для картона, а также подклейка с клапанами для некоторых кузовных деталей и шаблоны стекол

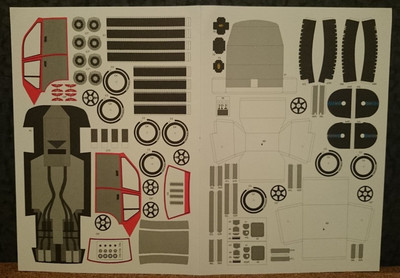

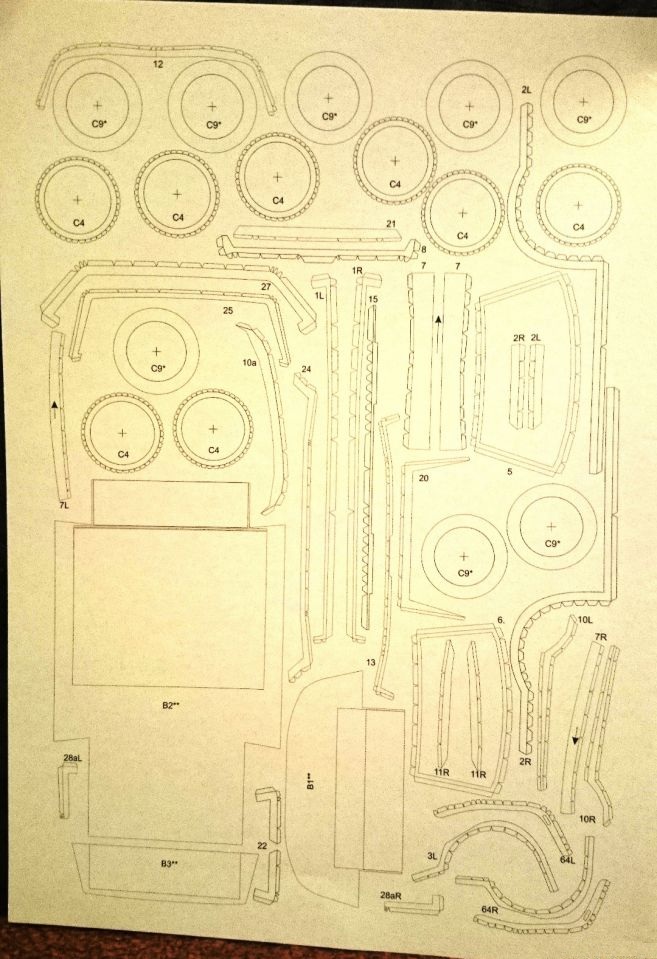

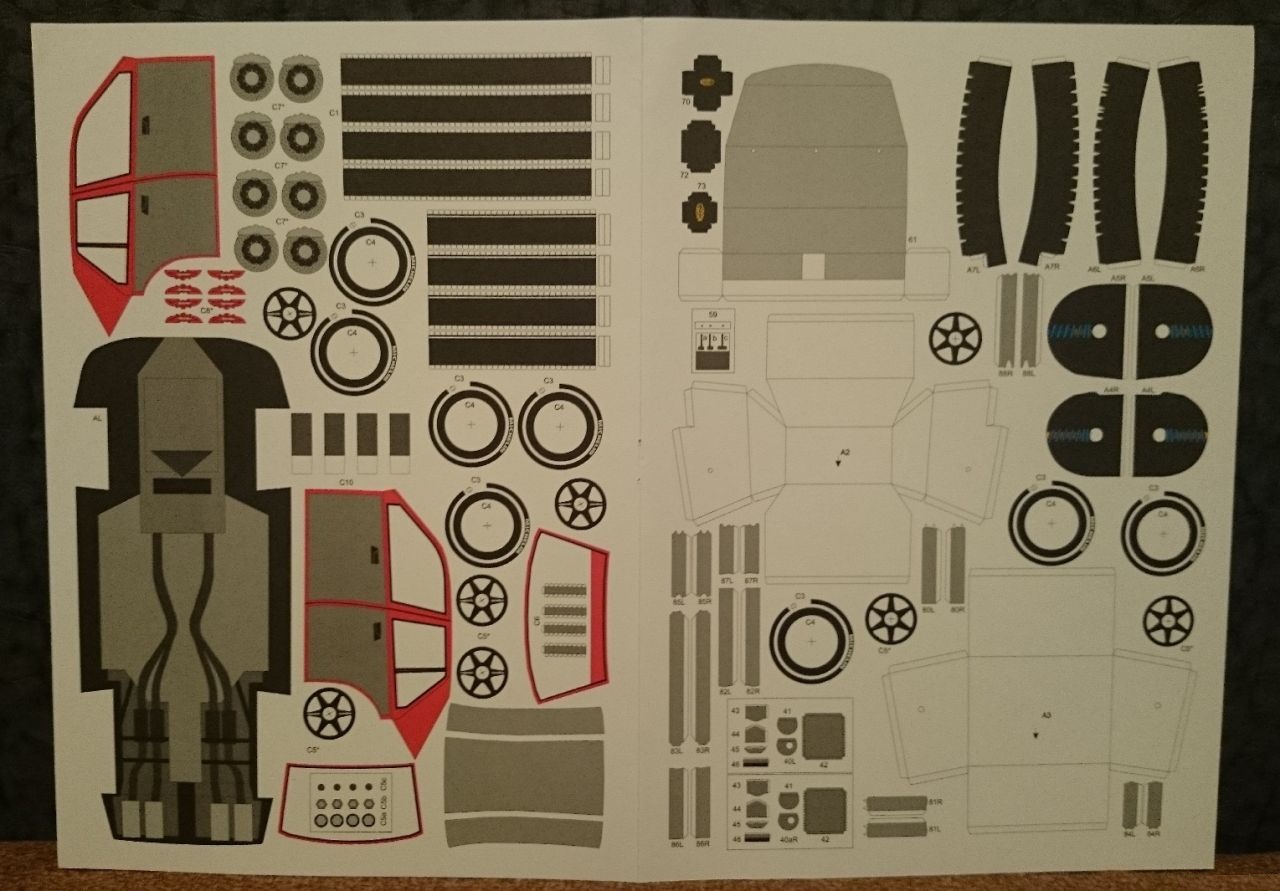

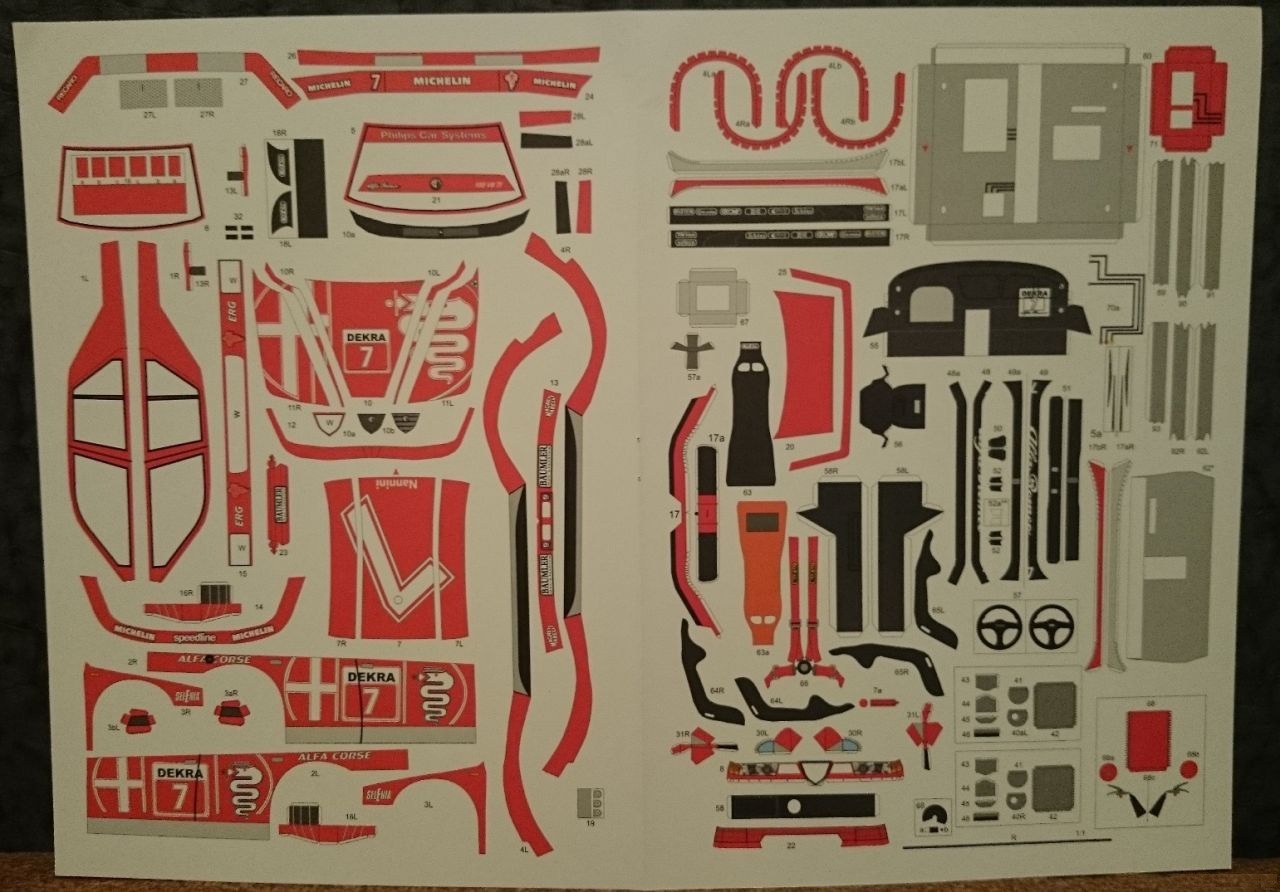

3. Выкройки. Занимают всего 4 листа, печать хорошая, бумага тоже, плотность примерно 160гм, не слоится, при загибе не рвется. Но есть один маленький недостаток, на черных деталях таких как протектор колес, отпечатанный рисунок можно сказать не видно. я его разглядел с большим усилием, так что проще сказать что его нет, чем пытаться увидеть wink

Что можно написать в итоге, модель не плохая, но как то простовата для такого издательства. при желании конечно можно попробовать доработать некоторые моменты, что из этого получится не известно cool

Вот наверное и все на этот раз, скоро напишу еще несколько обзоров с другими моделями.

Сегодня прошел первый день сборки модели Alfa Romeo 155 V6 Ti
Выкроек не много, доработок так же много не планируется, из основного думаю переделать фары, так же будет покраска т.к. нужно будет маскировать стыки и заломы на местах сгибов. так же вероятно буду использовать какие либо сторонние от бумаги материалы.

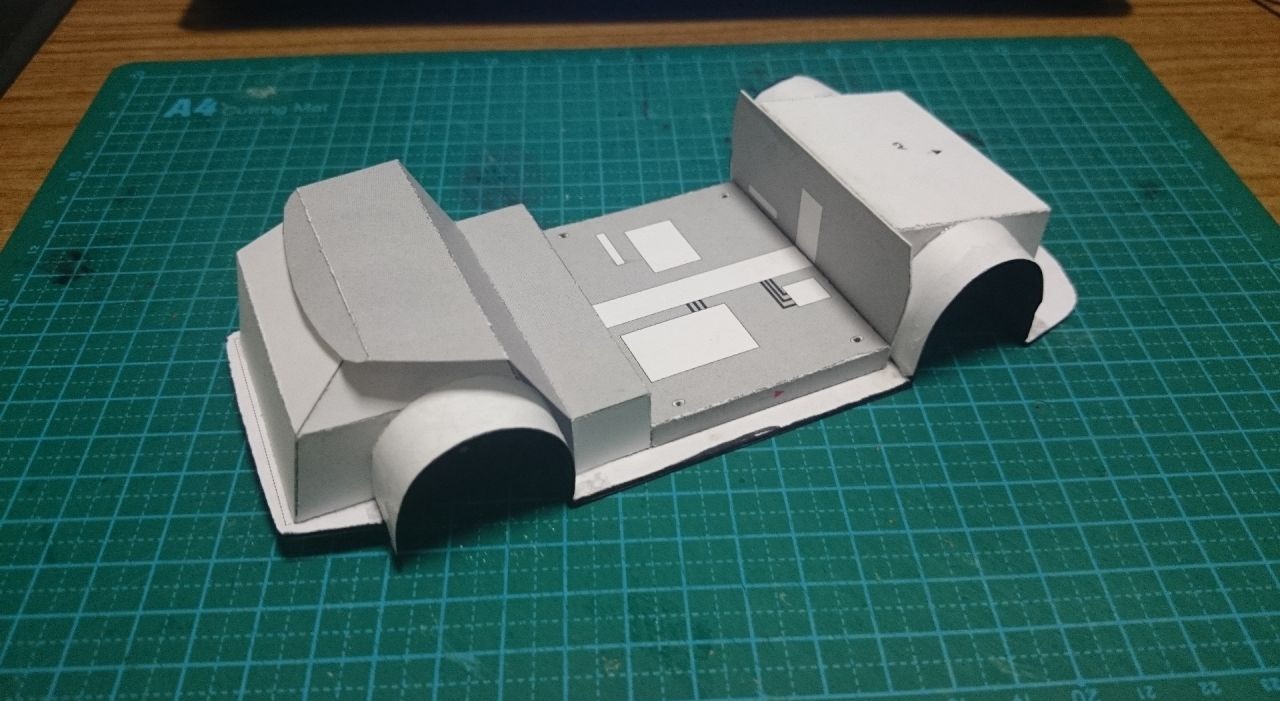

Ну и фото того что есть на данный момент

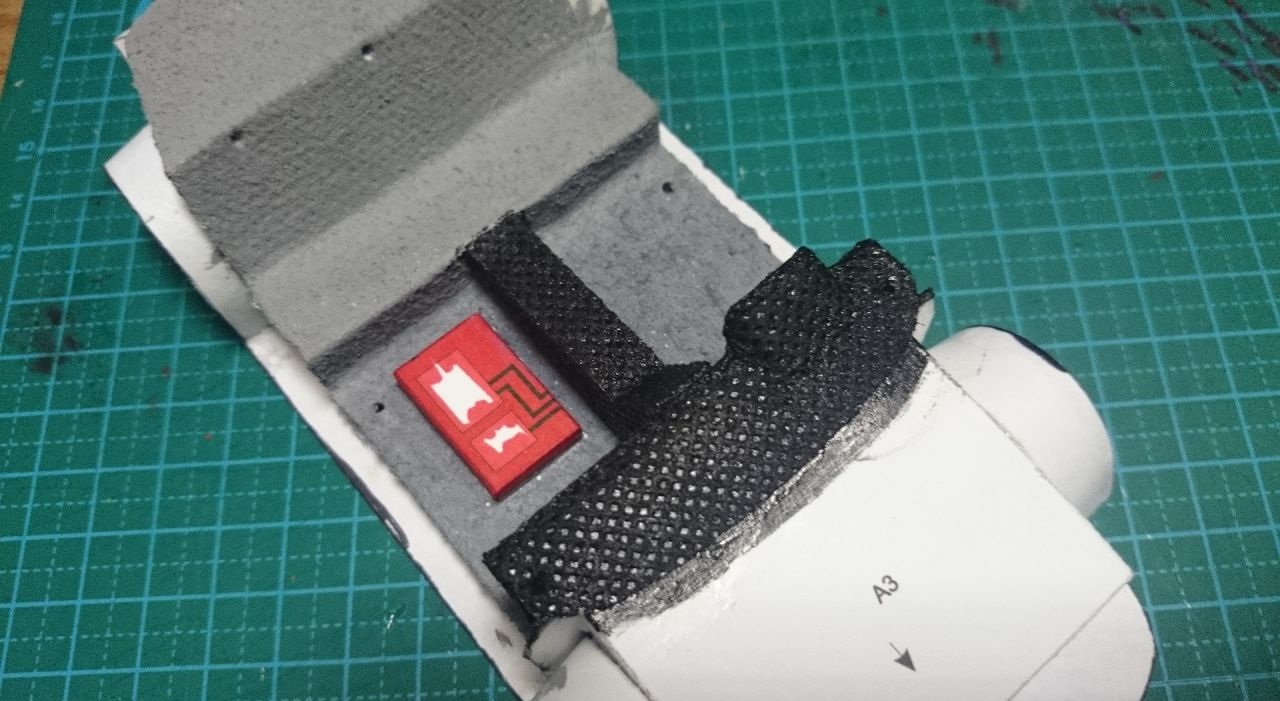

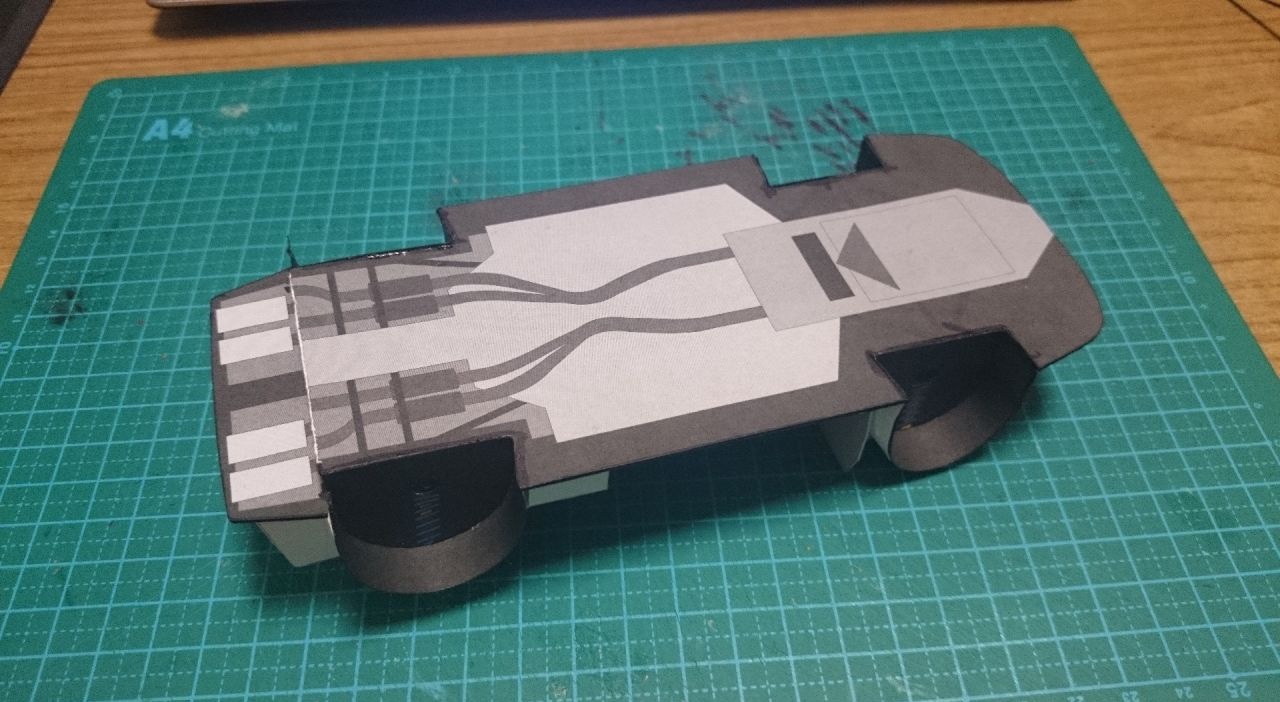

Покрыл днище салона войлоком, сделал псевдо карбоновое покрытие на торпеде

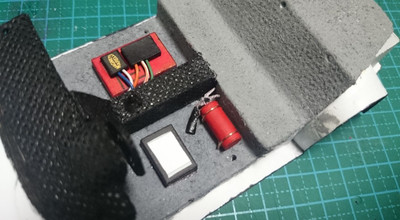

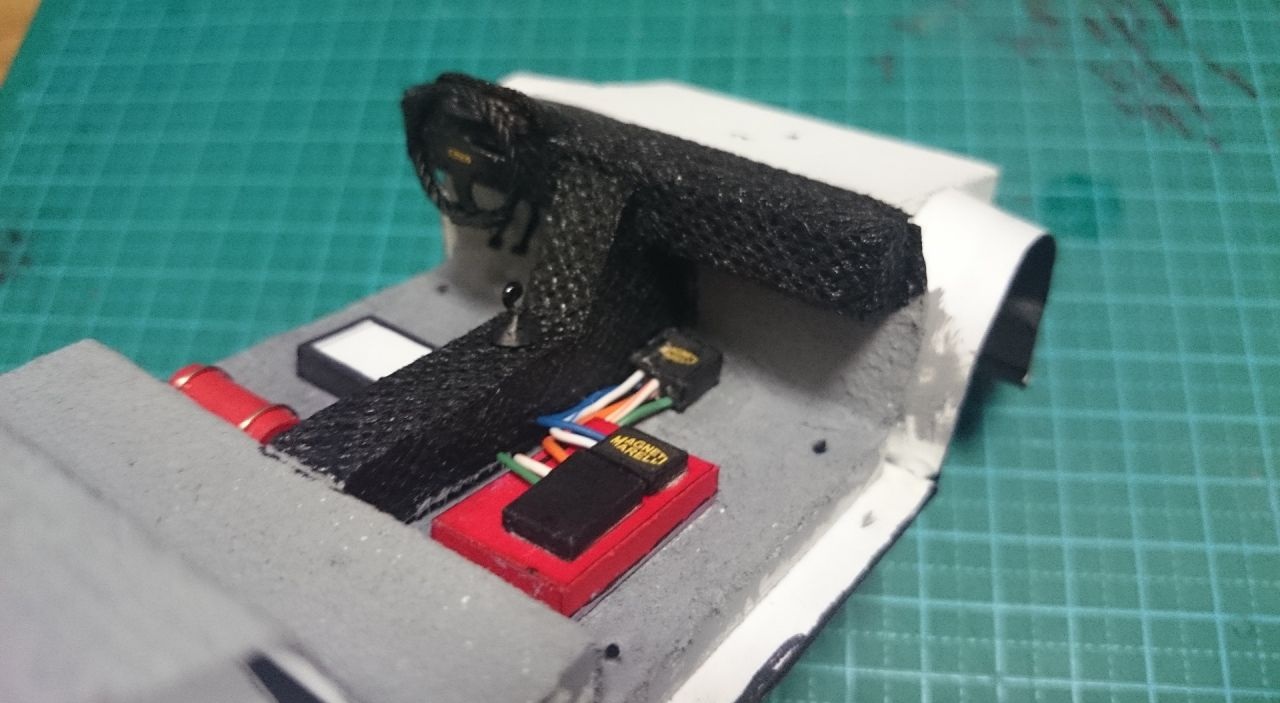

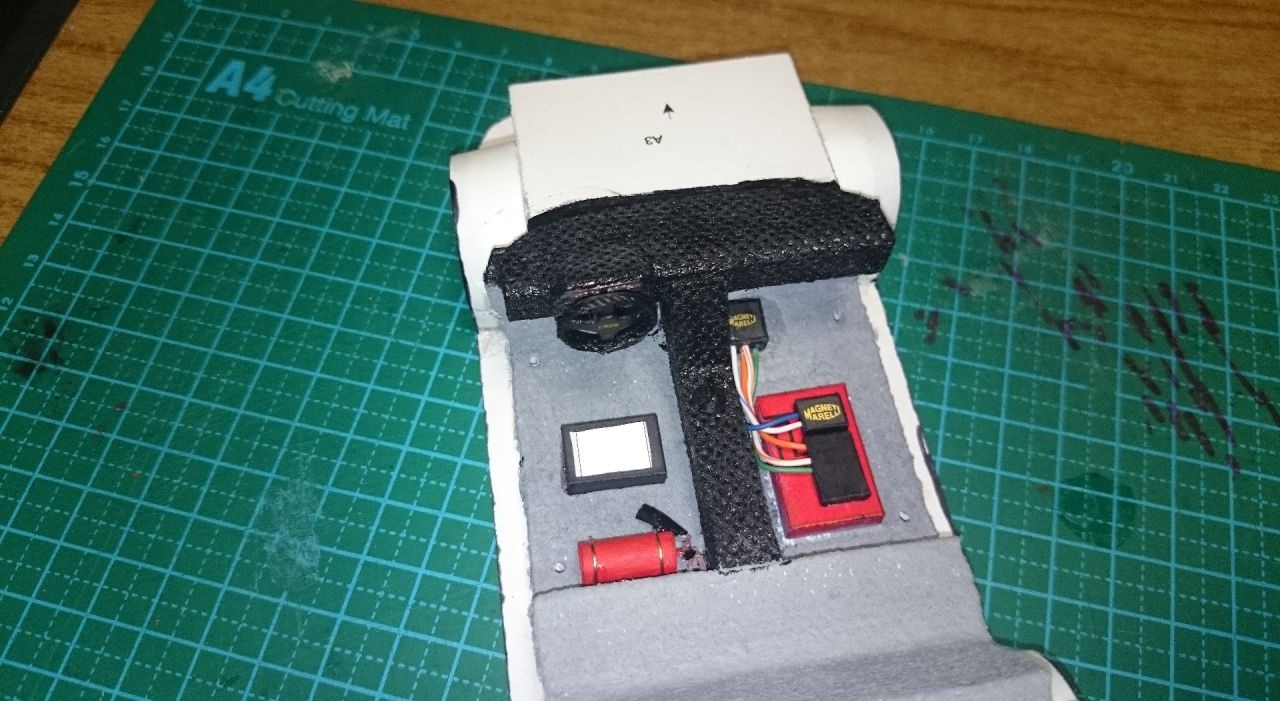

Еще немного наполнения. на панели кстати чего то не хватает, каких то кнопок, переключалок.. на текстурах тоже ничего не было, но что то просится

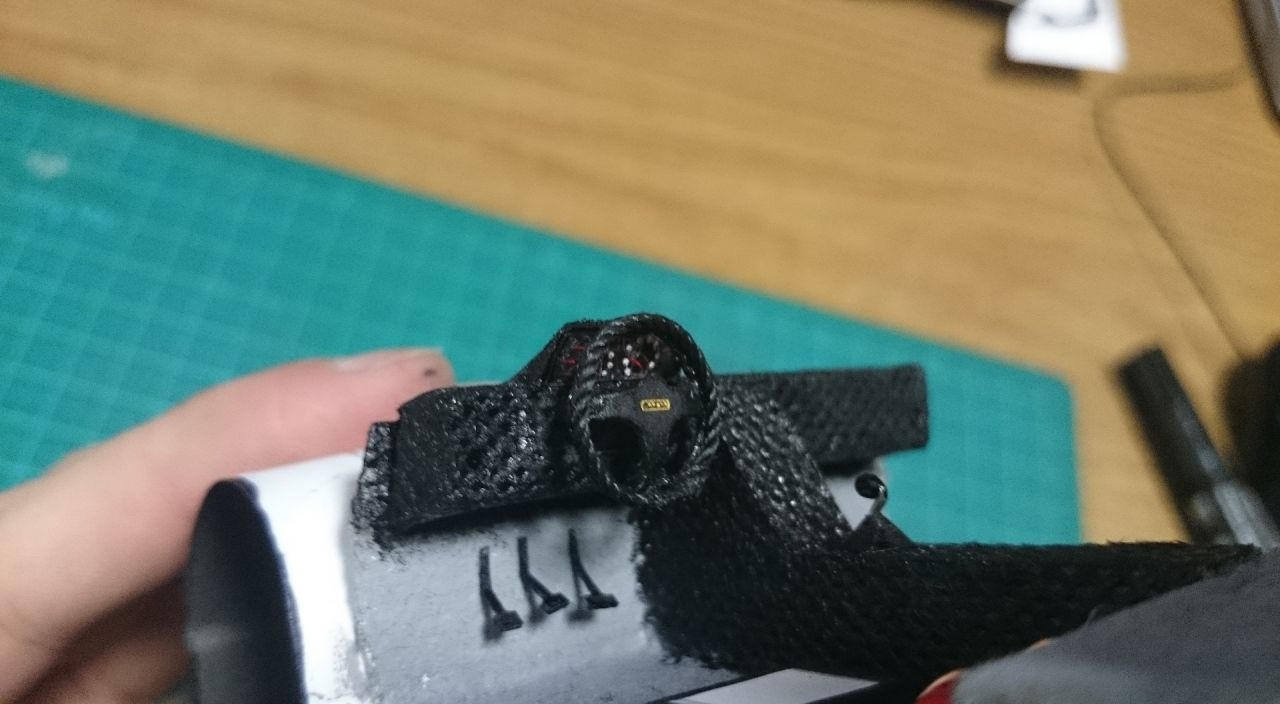

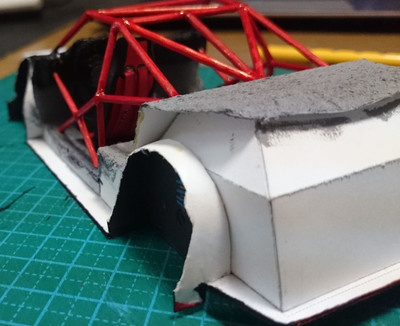

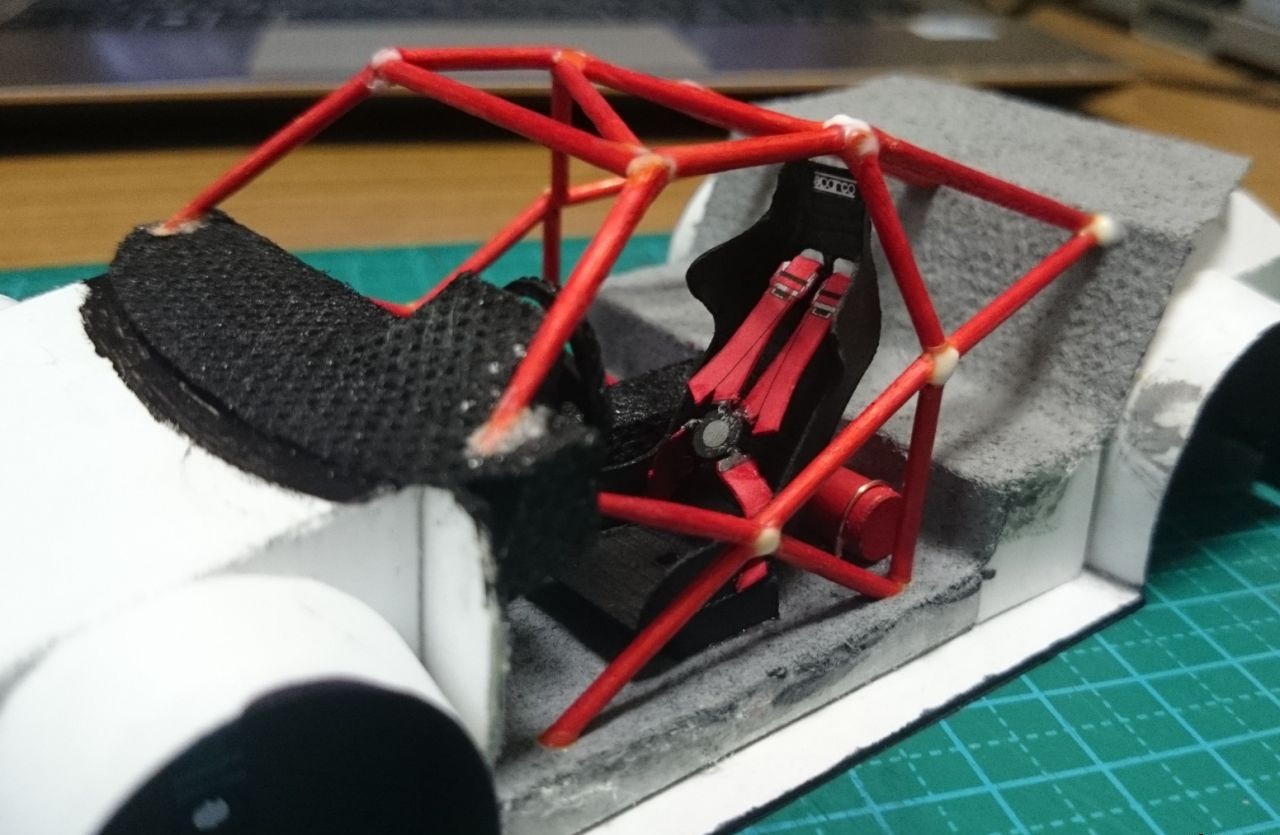

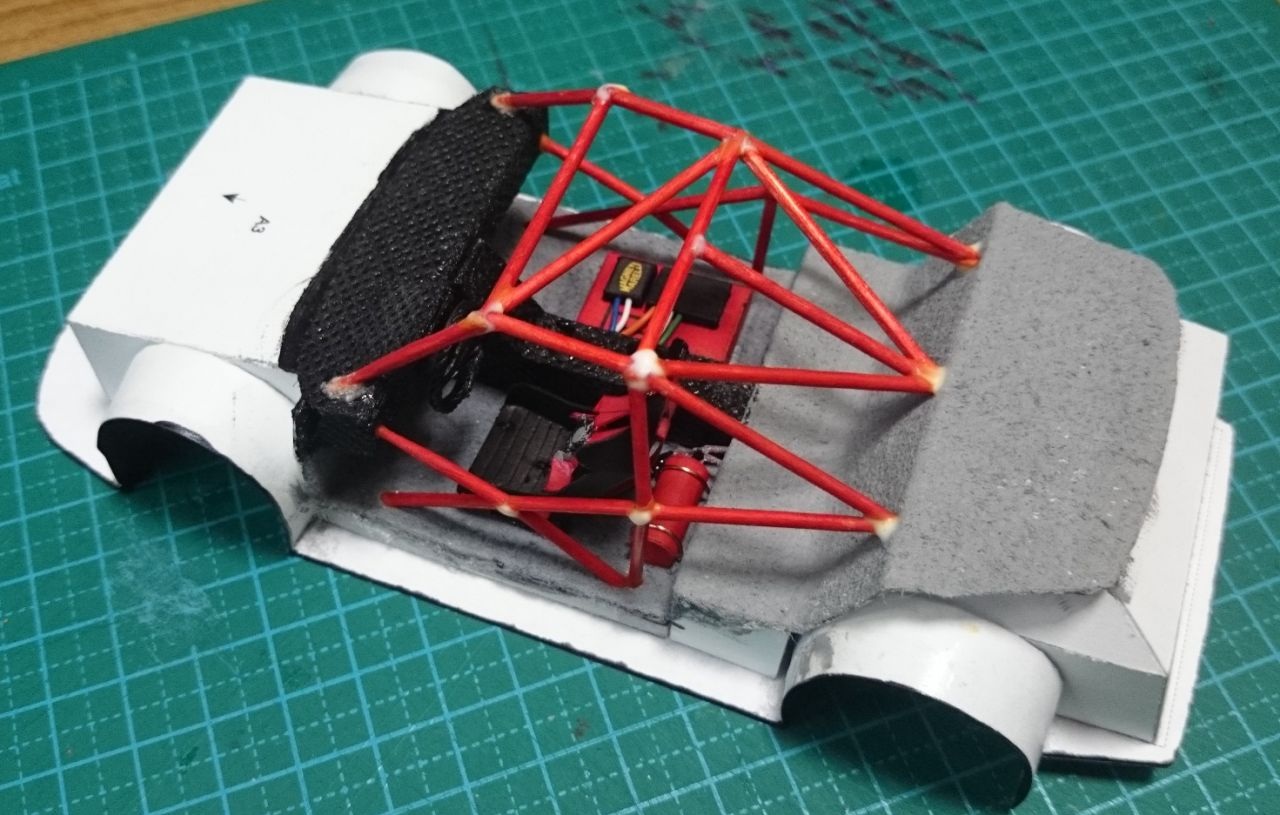

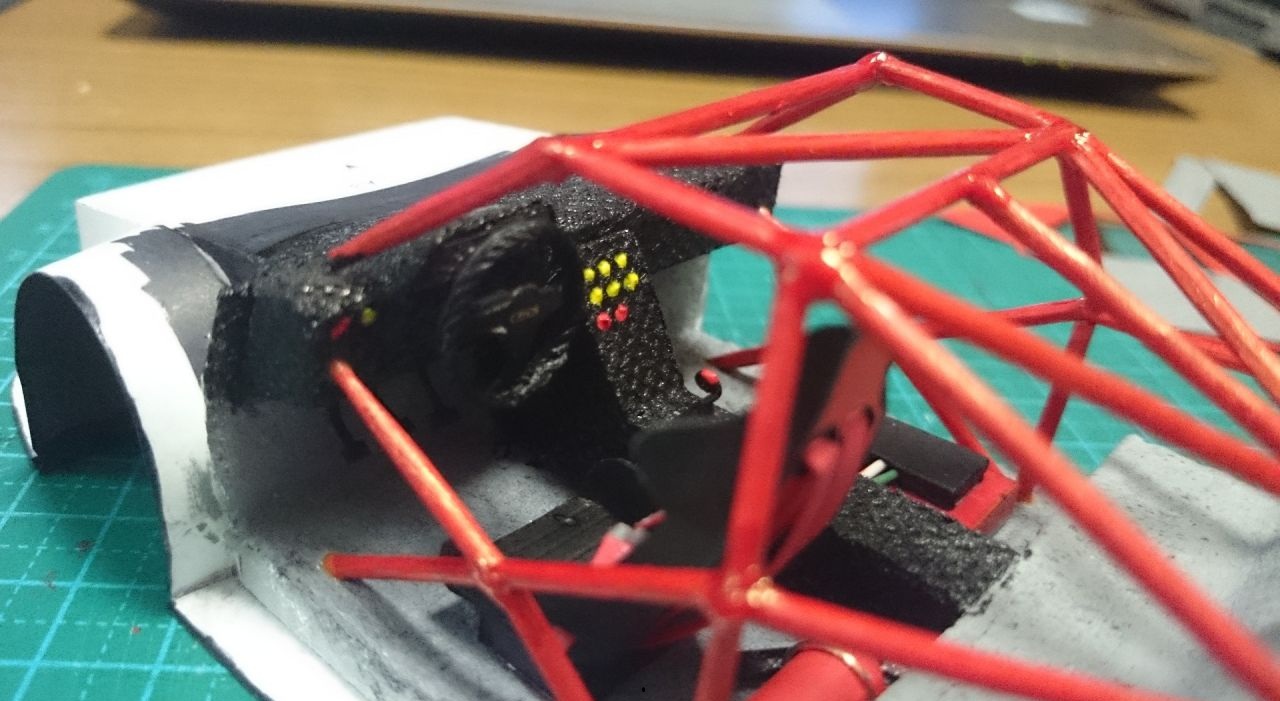

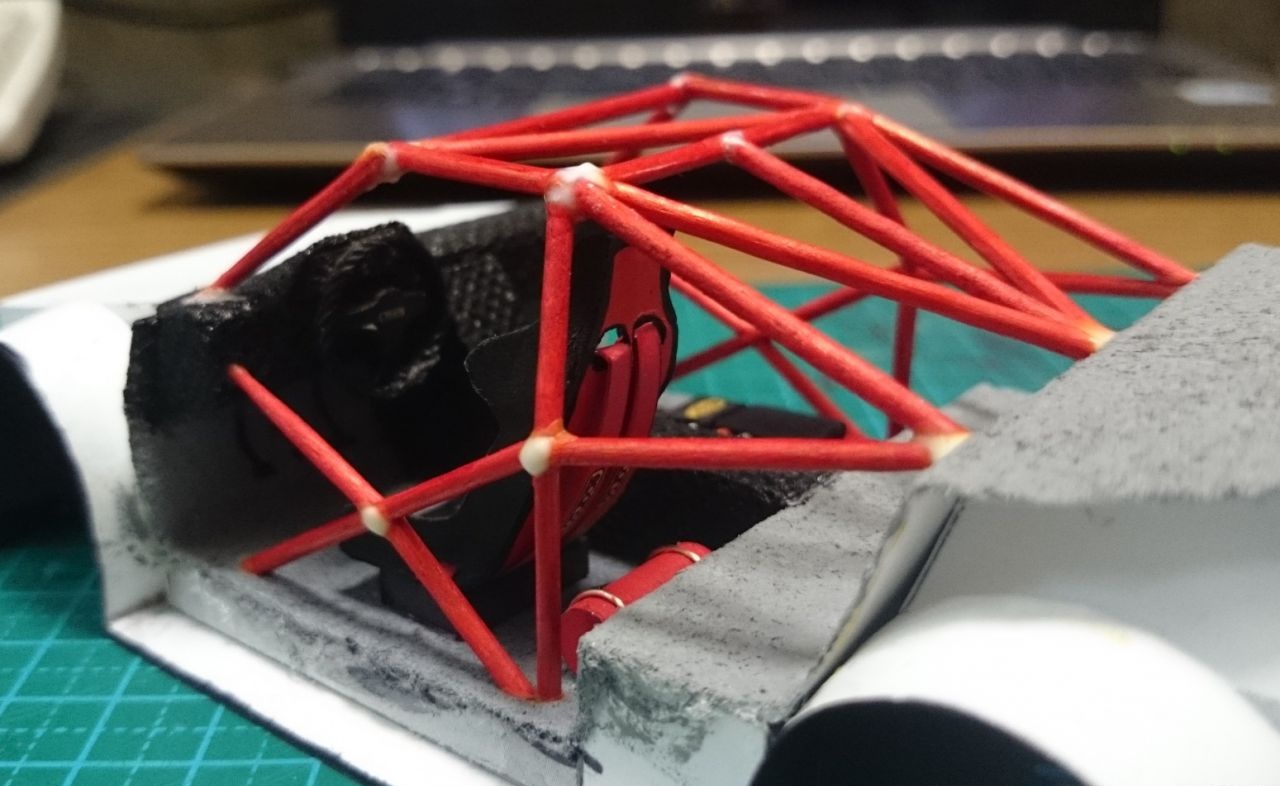

За сегодня слепил водительское кресло и каркас безопасности

Сегодня слепил в единое целое несколько кузовных элементов, и вот:

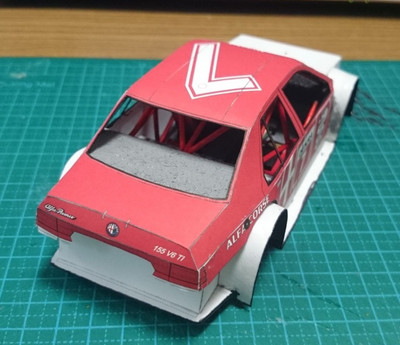

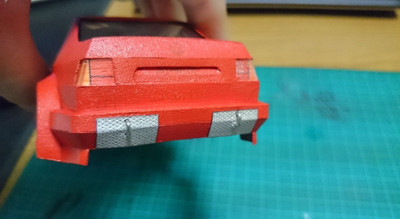

Еще немного подсобрал "зад", немного "морду", а так же прорезал отверстия под задние фонари и попробовал окраску, сначала красной матовой, потом глянцевой в один слой.

цвет хороший, стандартная окраска (шильдики) все же немного пробиваются, возможно второй слой это дело поправит, ну а если даже и нет, будет видно куда какой шильдик наносить в дальнейшем.
сами графические элементы скорее всего буду печатать дополнительно на самоклейке, вырезать и клеить на предварительно окрашенный кузов. другого варианта у меня нет, если не брать в расчет однотонную темную окраску.

Итак сегодня началась предпраздничная трудовая неделя, и я продолжил сборку. Начнем по порядку:

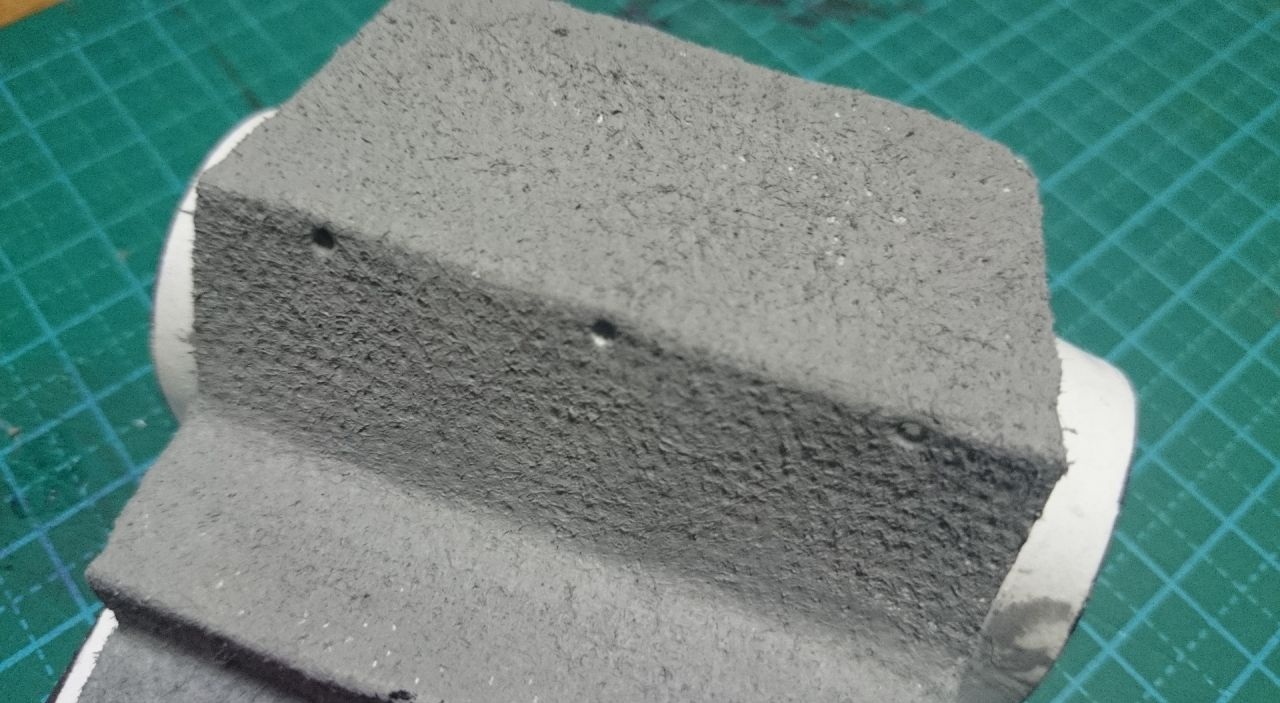

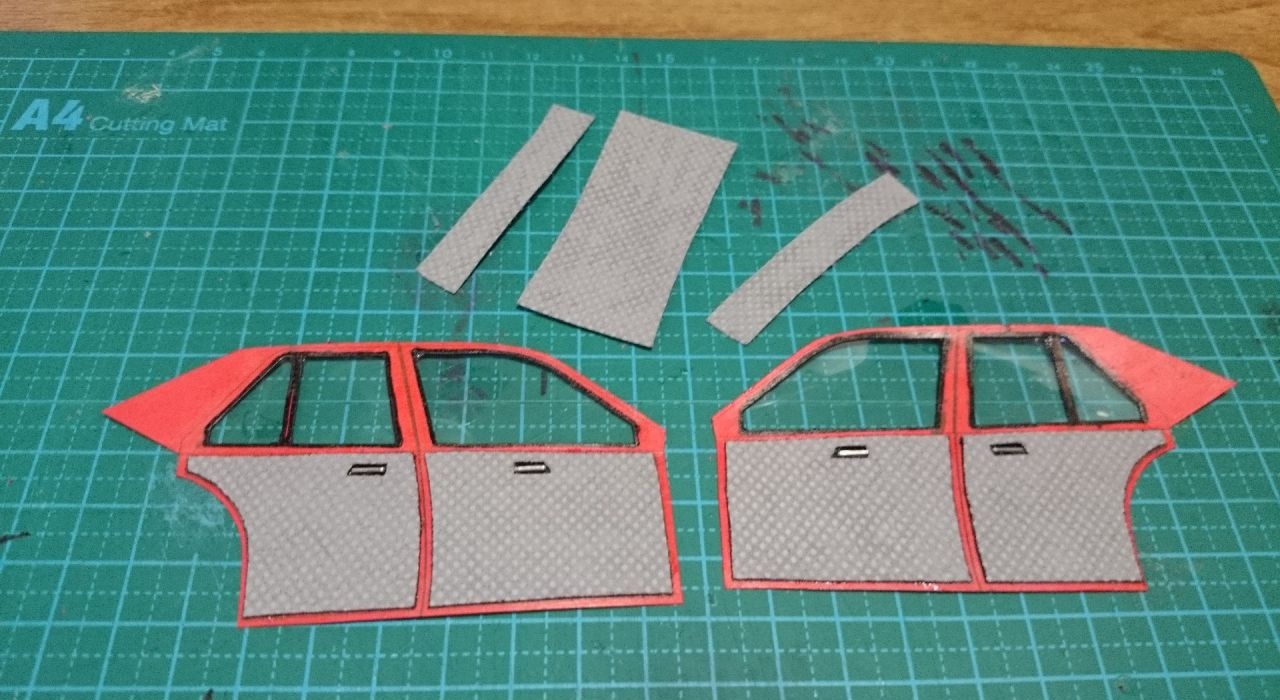

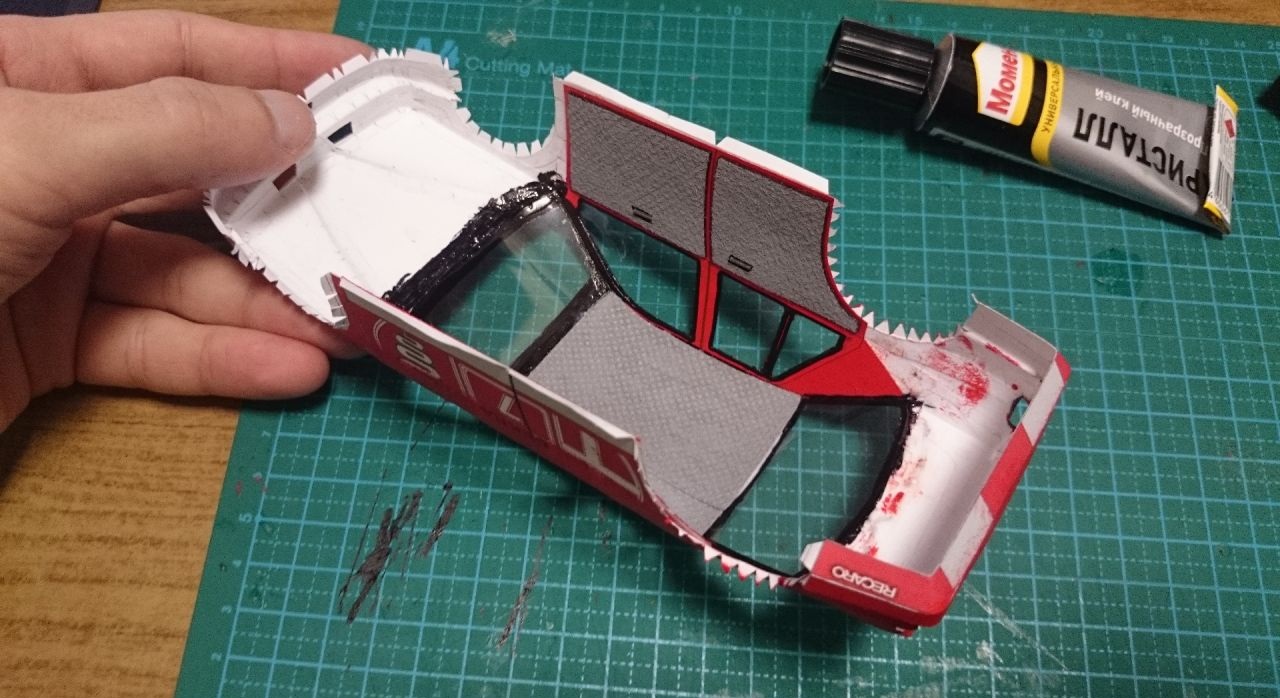

1. сделал внутреннюю обшивку дверей и крыши, приклеил на свои мета

2. на приборке нанес немного кнопочек

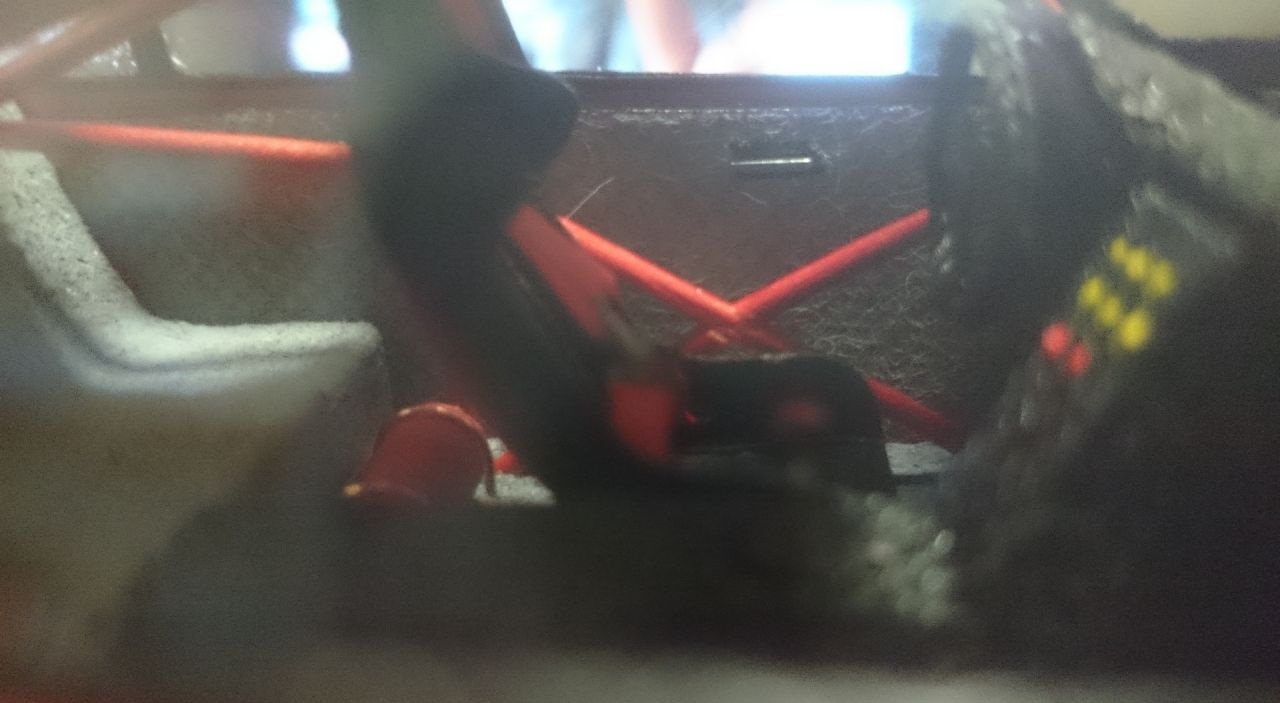

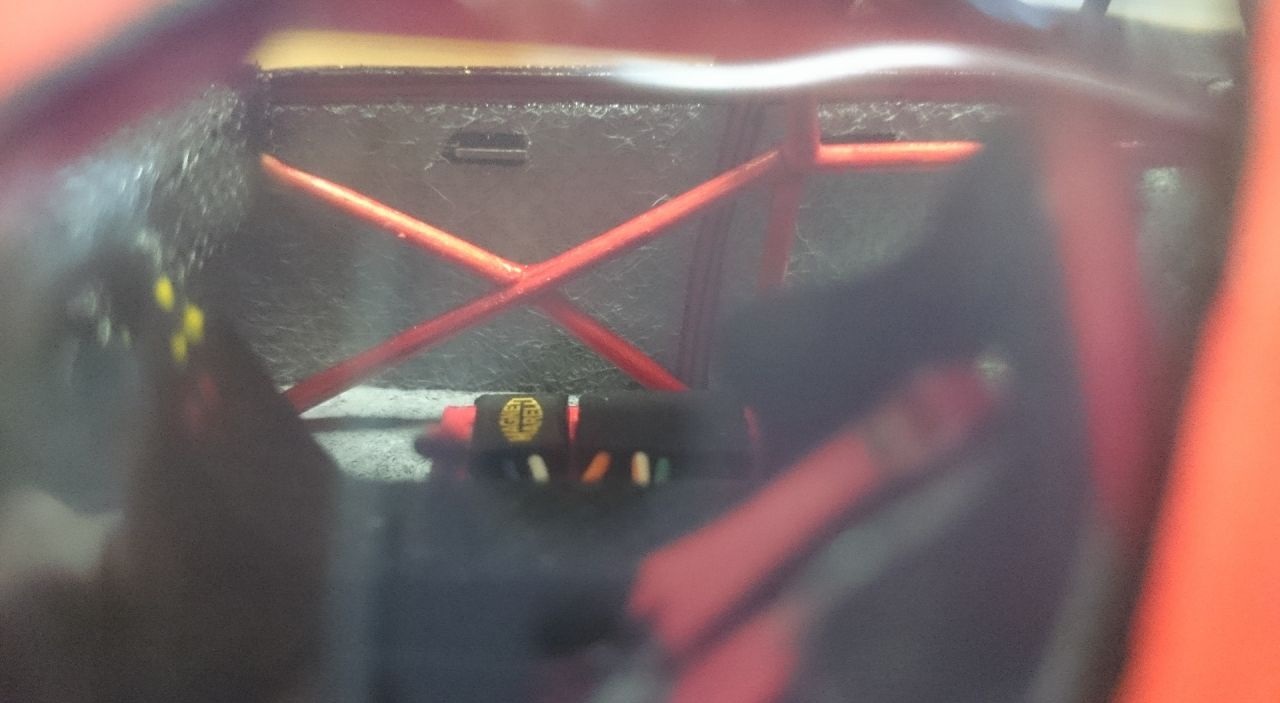

3. тут можно увидеть как выглядит обшивка через окошки

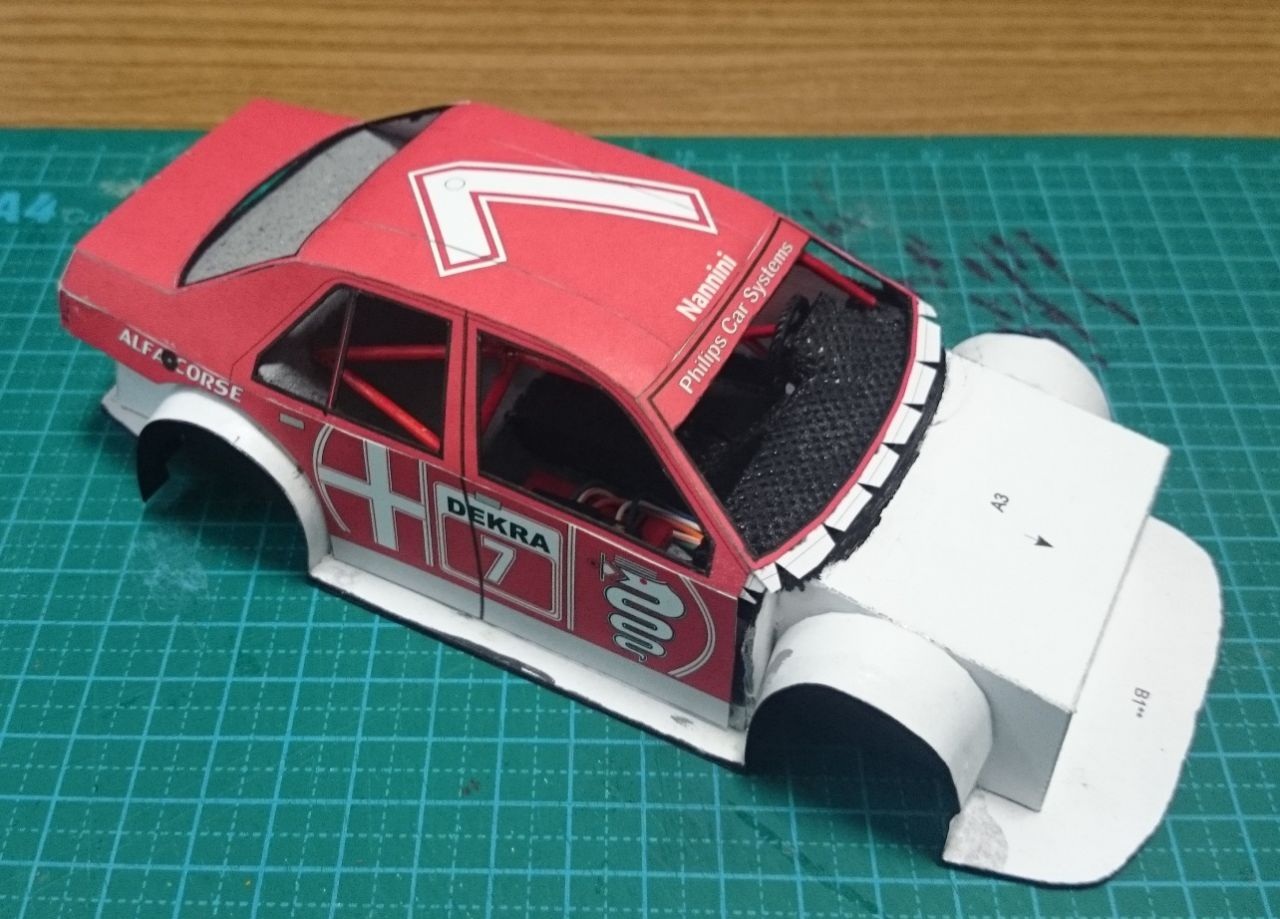

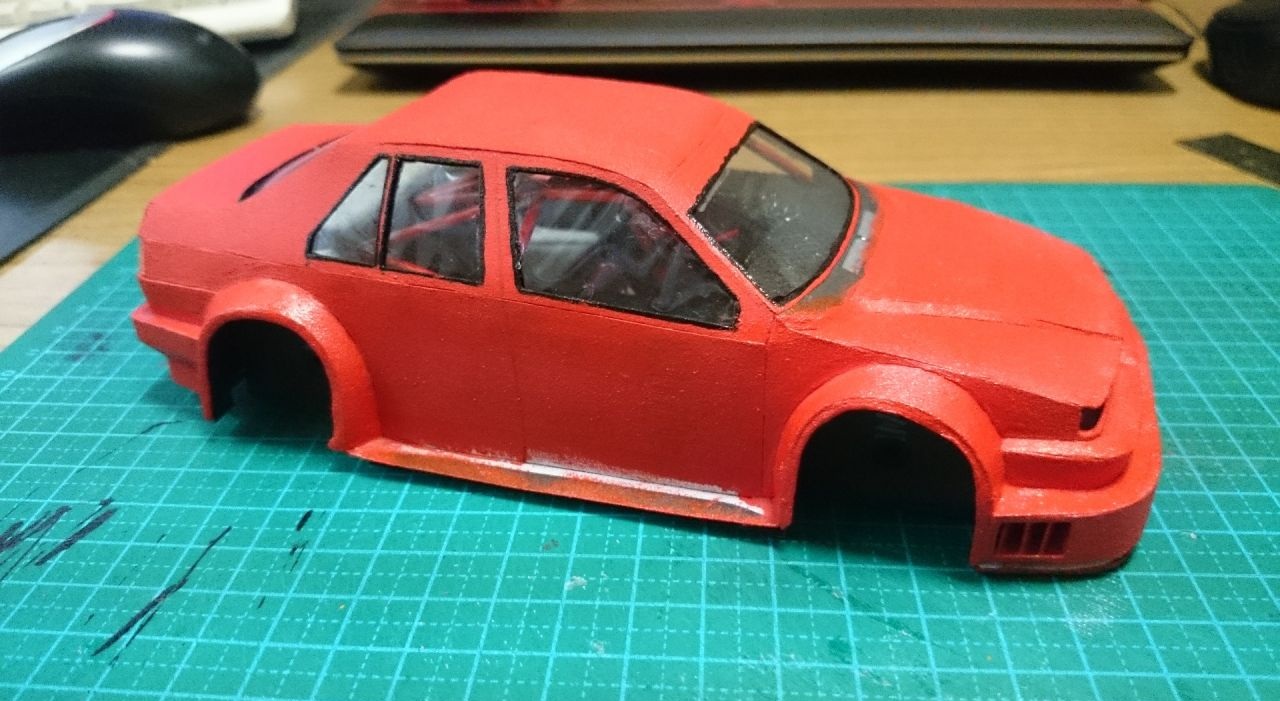

4. ну и практически полностью собрал кузов и частично его окрасив своим пупырчатым методом (чтобы в дальнейшем не заляпать стекла) завершил постройку на сегодня

Итак пошел еще один день, сделал не много в основном мелочевку всякую. сейчас поищу самоклейку, если есть отпечатаю не ней текстуры.

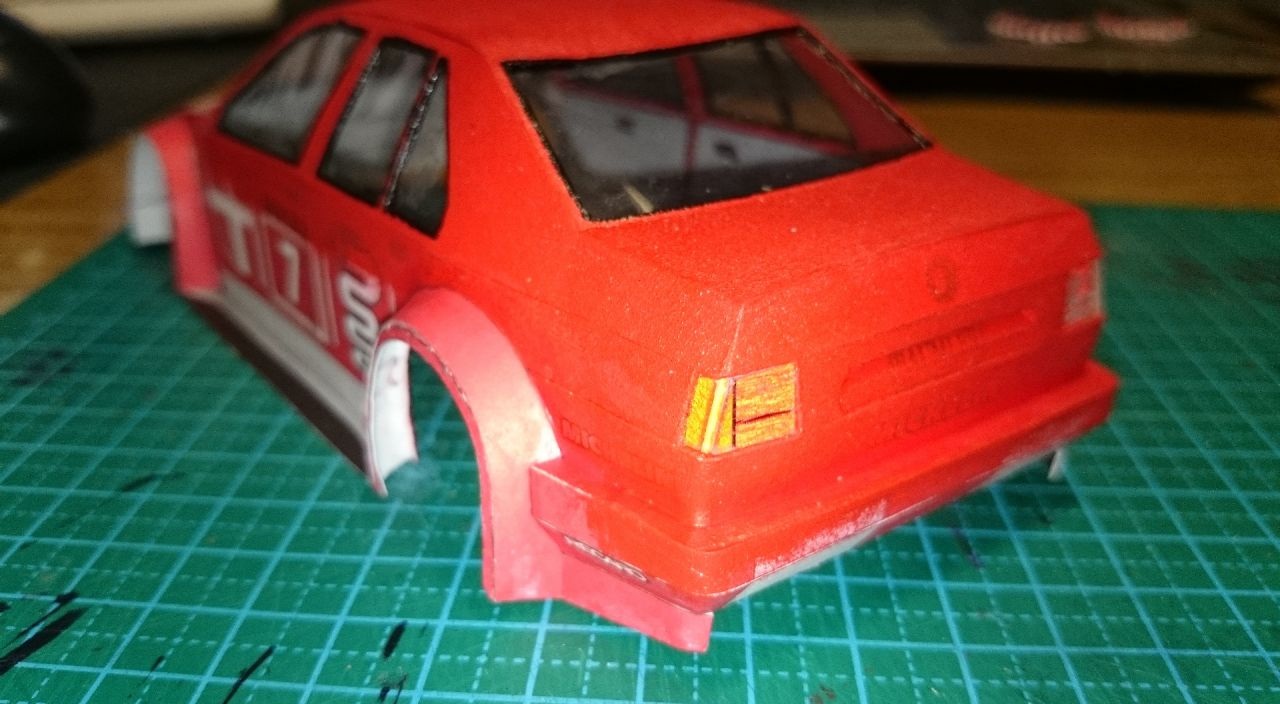

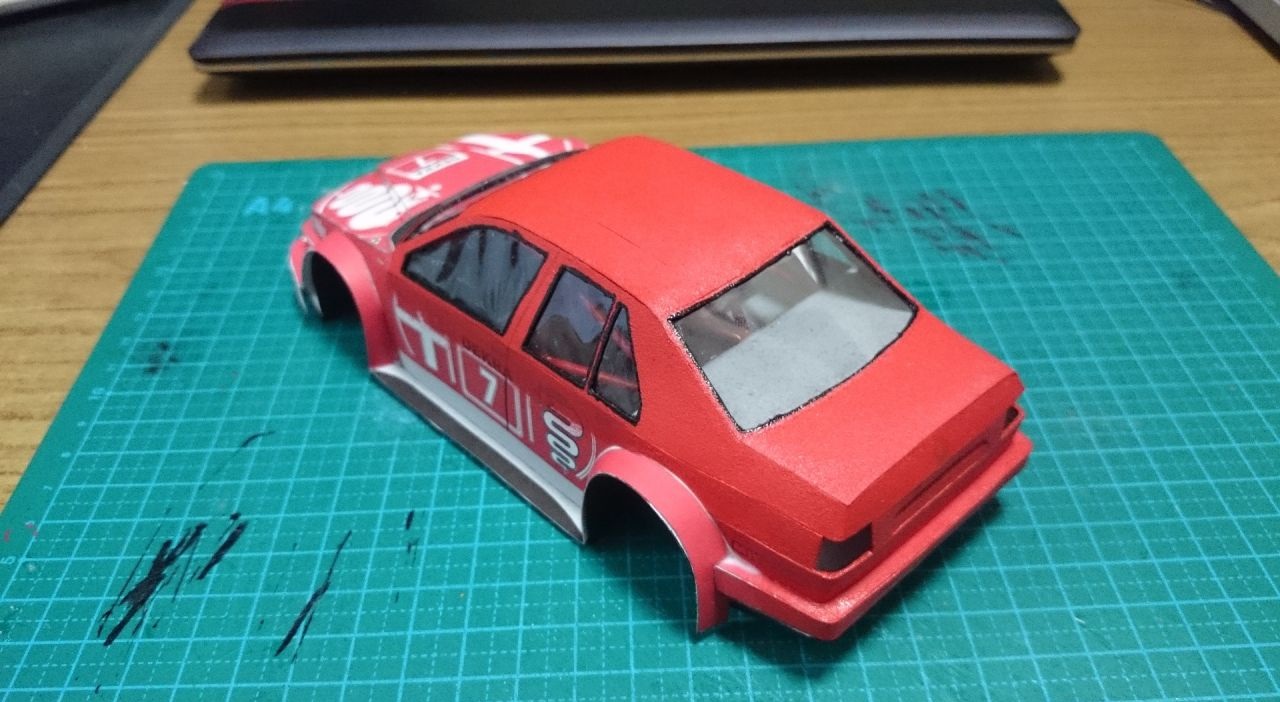

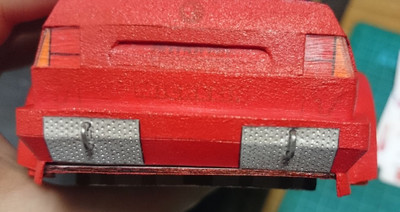

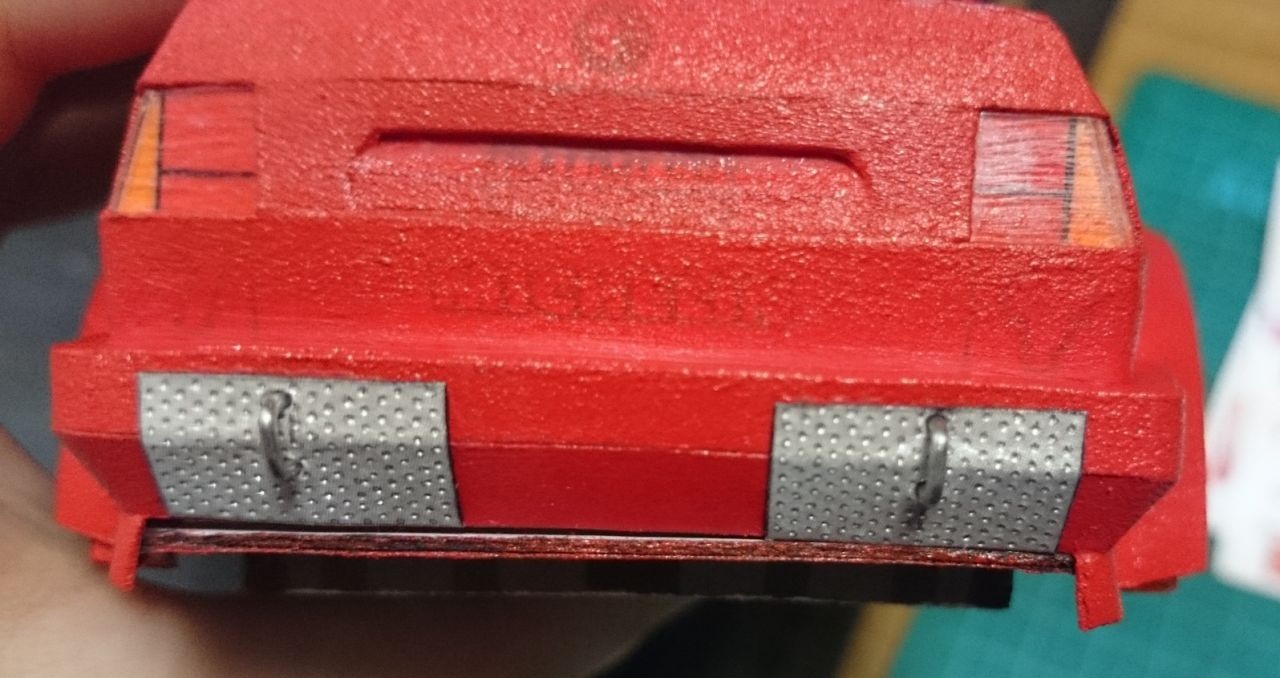

Сделал задние стопаки, окрасил кузов, подсобрал мелочёвку на морде, прорезал отверстия для фар, ну и приделал петли

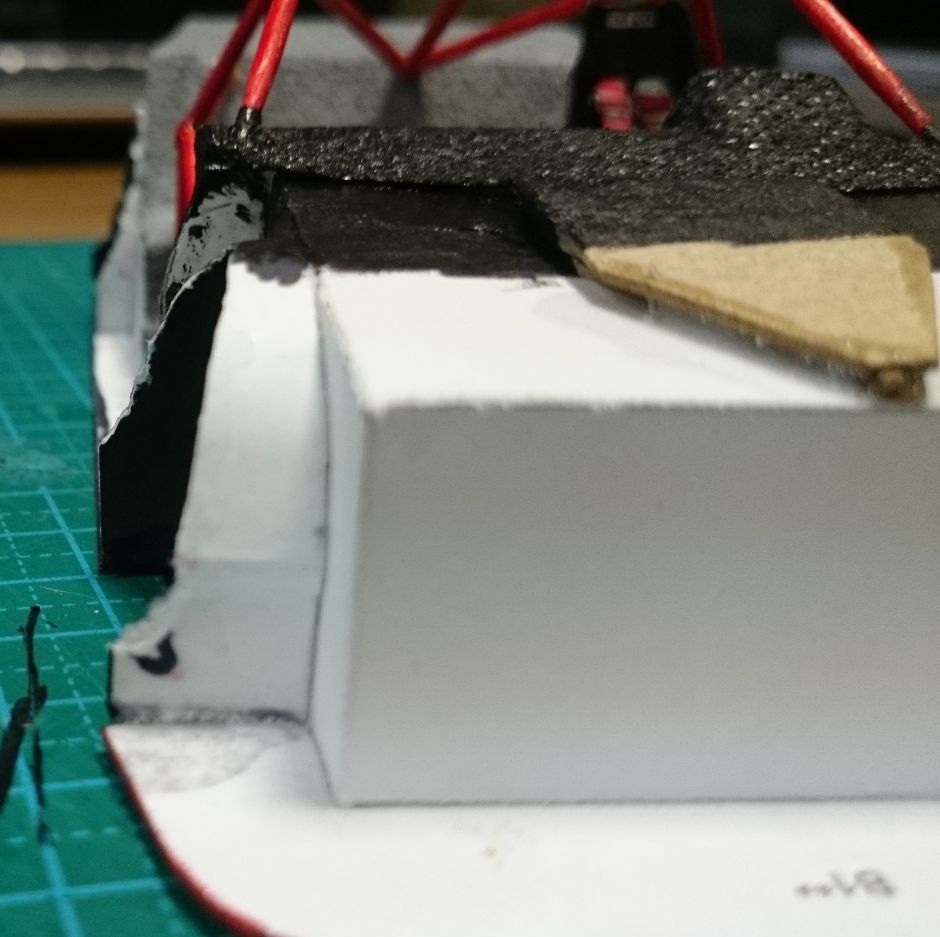

Внутри делал дополнительно обшивку салона, и вероятно изза этого еще проблемы получил. а так при осмотре мест соприкосновения еще внутренние подкрылки упираются в склеенные крылья и не дают кузову сесть ниже, вероятно я их немного не правильно склеил. думаю если их частично срезать, то кузов сядет. но это будет в следующем году.

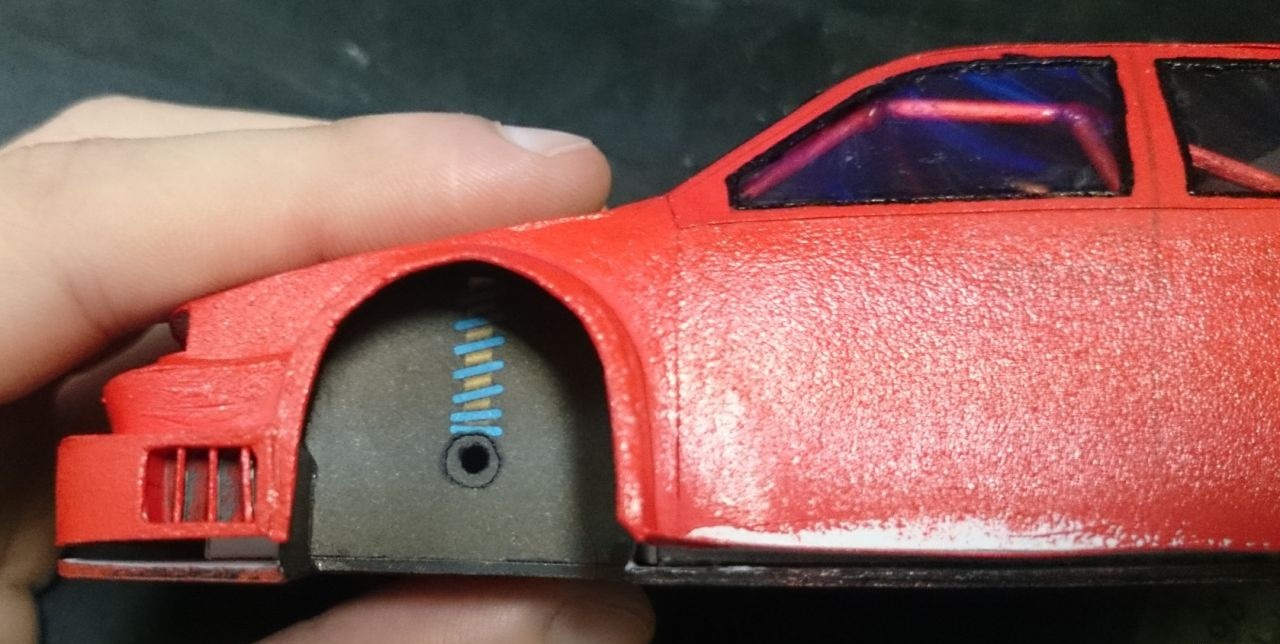

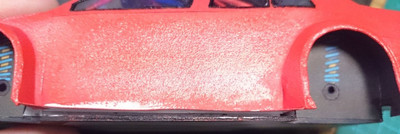

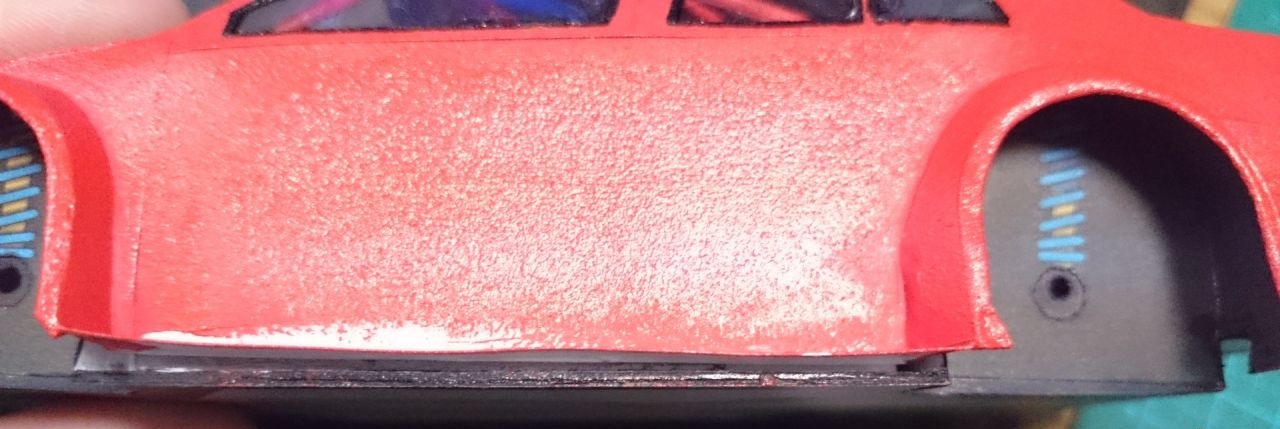

а так фото зазоров

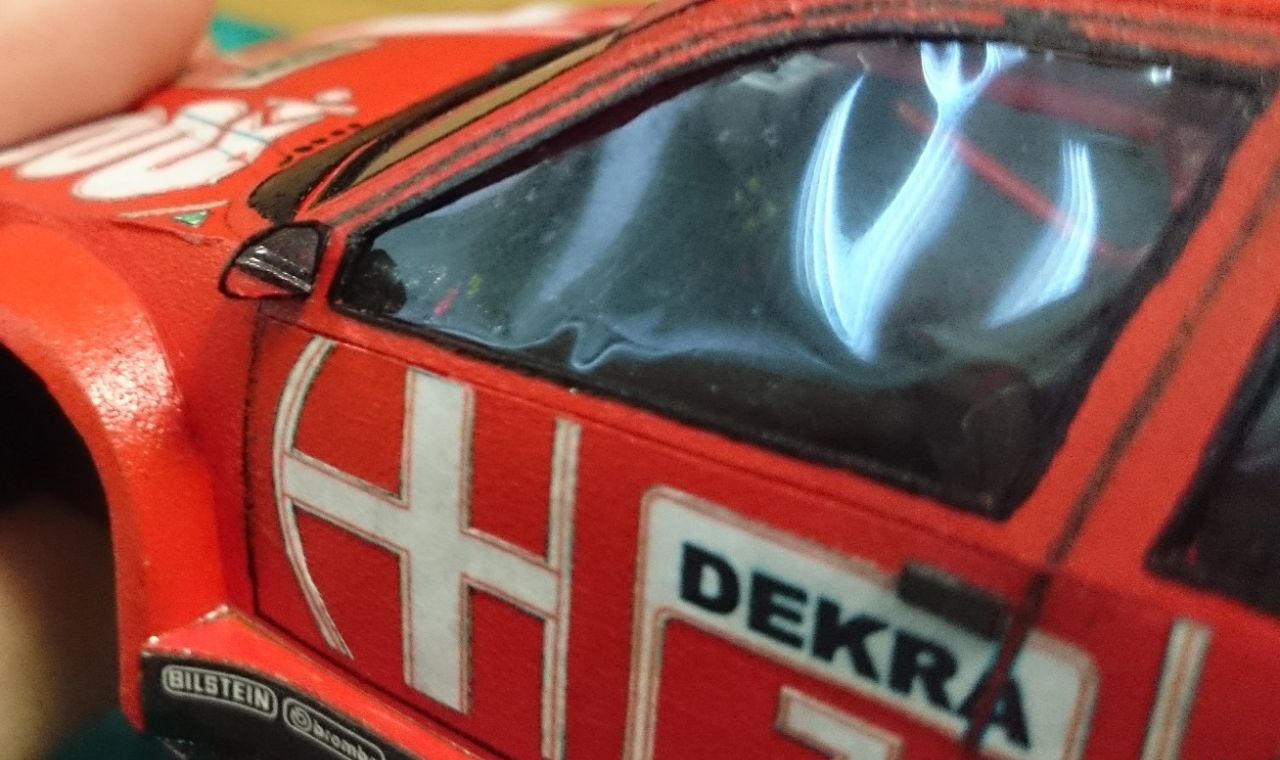

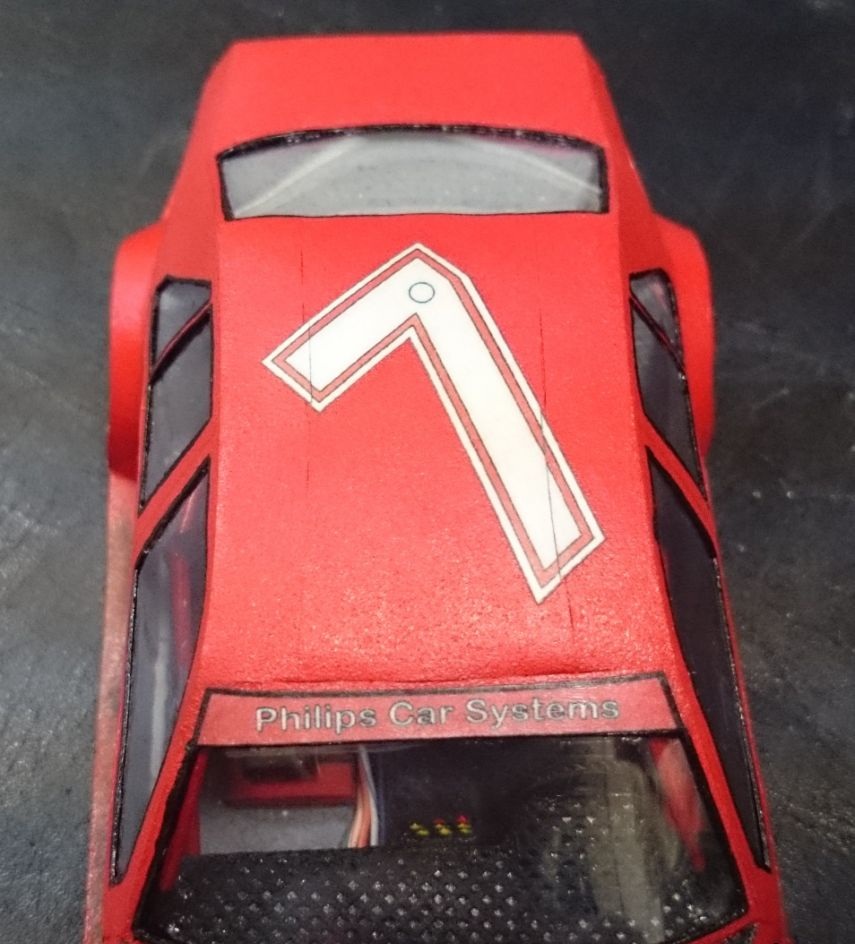

а так же попробовал наклейку шильдиков на самоклейке, по размеру немного меньше на 1-2мм получились, но т.к. кузов у меня окрашен и печатных шильдиков можно сказать не видно, то это не критично

Собственно немного подрезав подкрылки, кузов сел можно сказать идеально

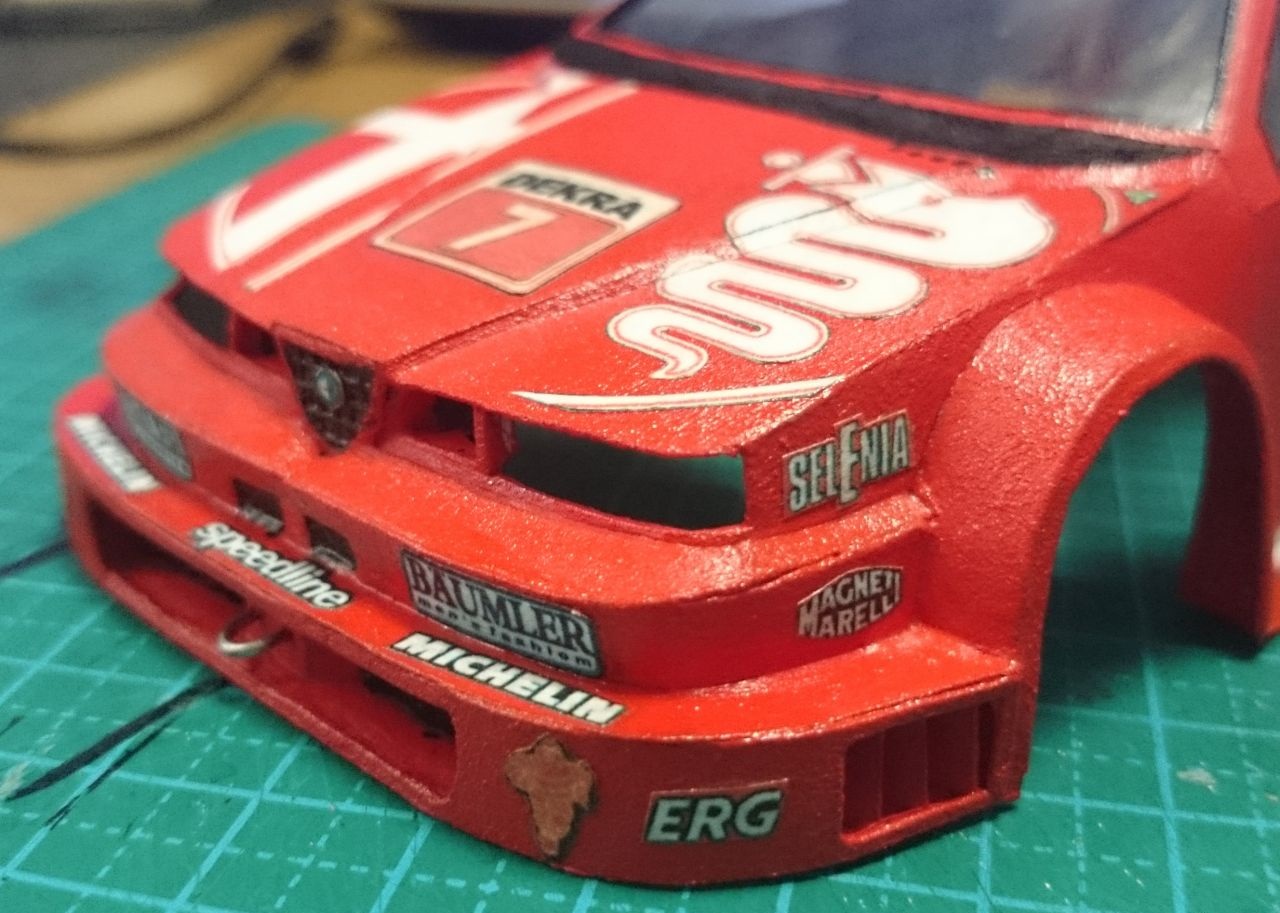

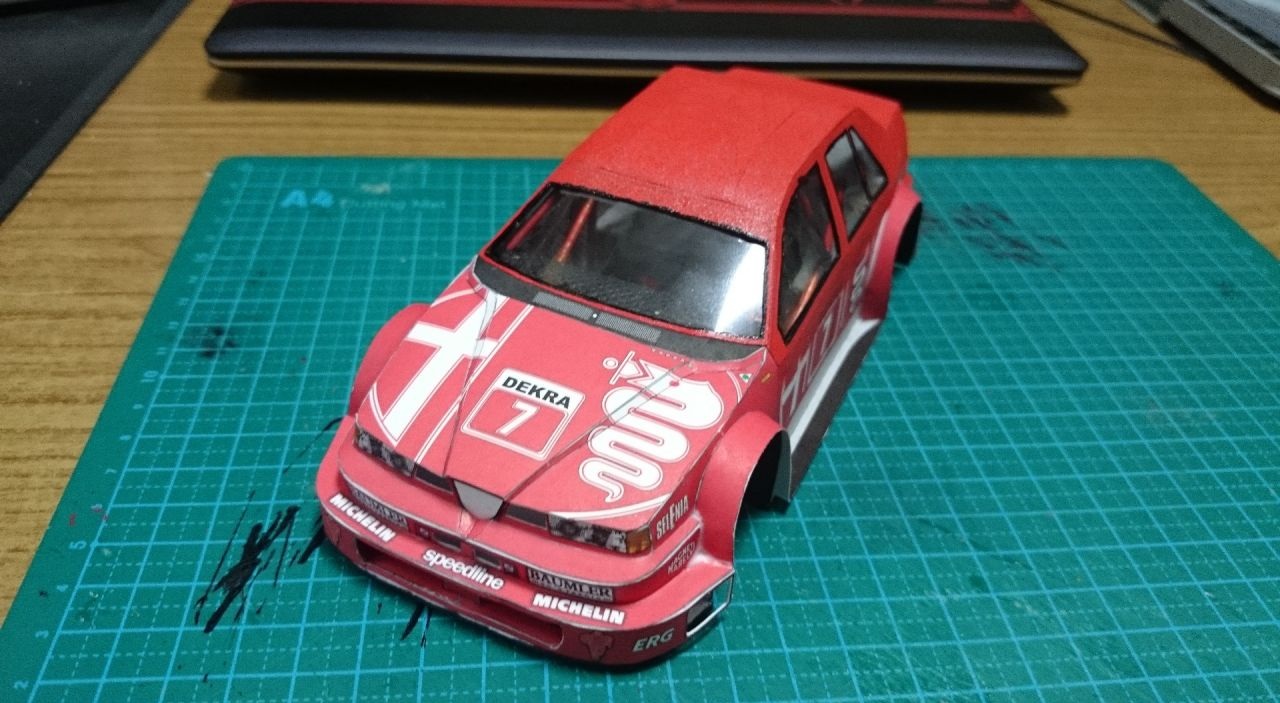

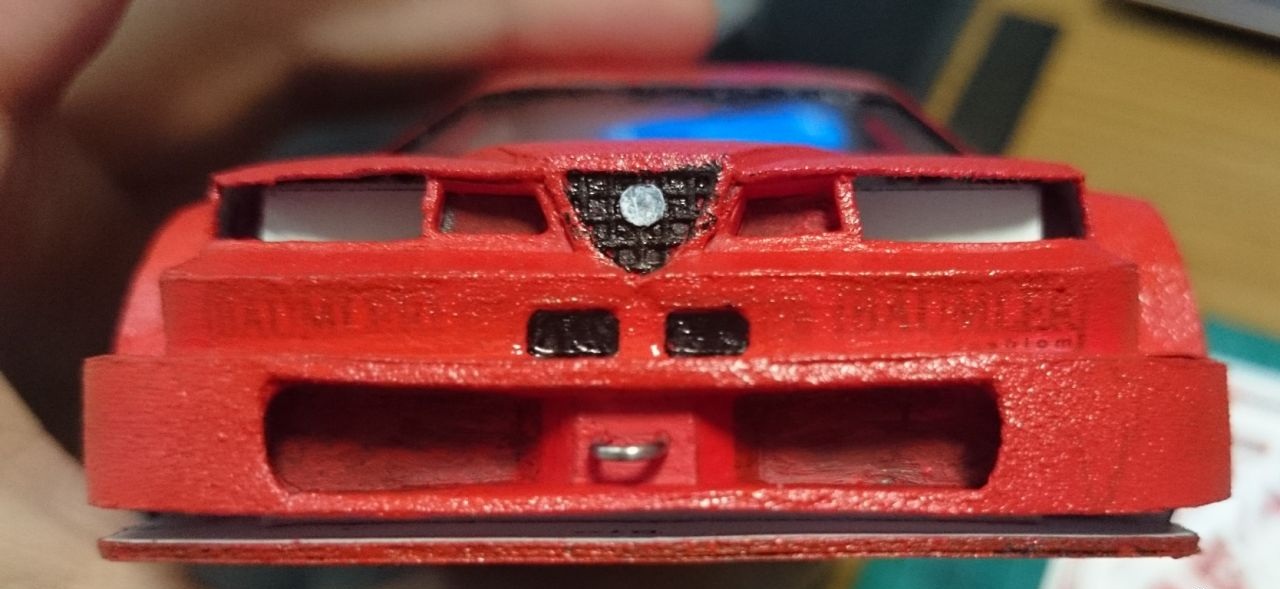

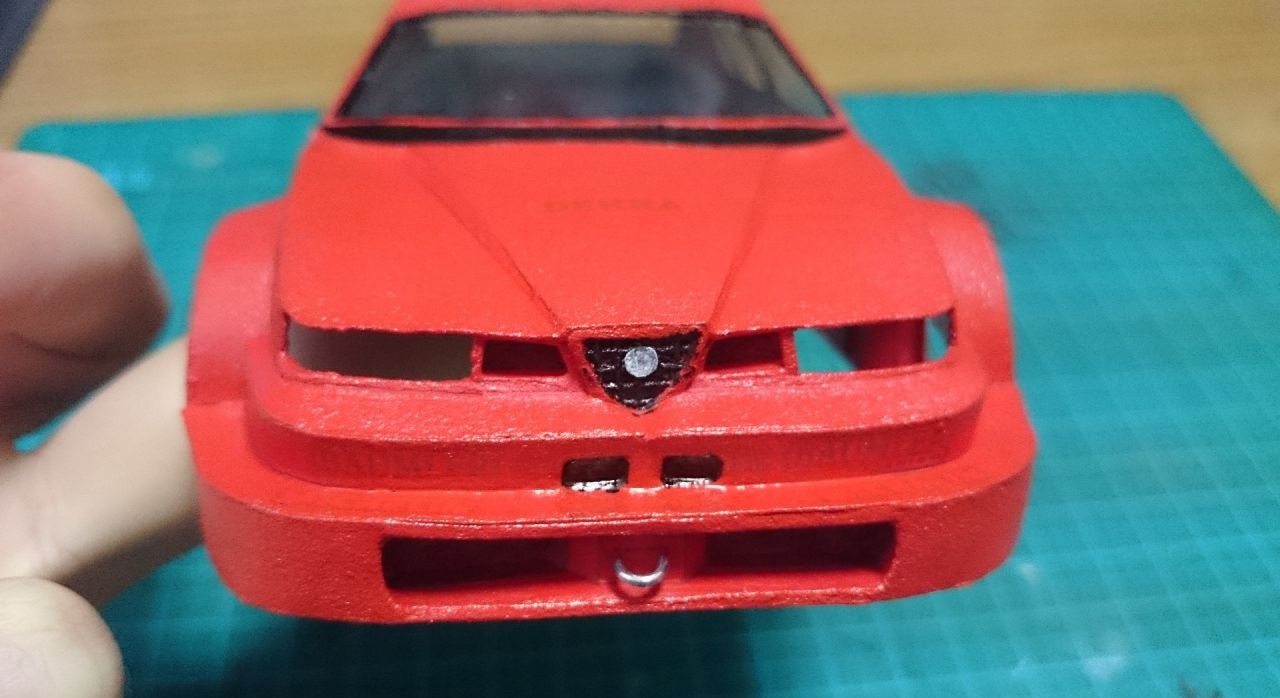

сегодня первый день как вышел на работу после праздников, ну и собственно облепил морду

нужно вот слепить фары, и собирать кузов в единое целое уже

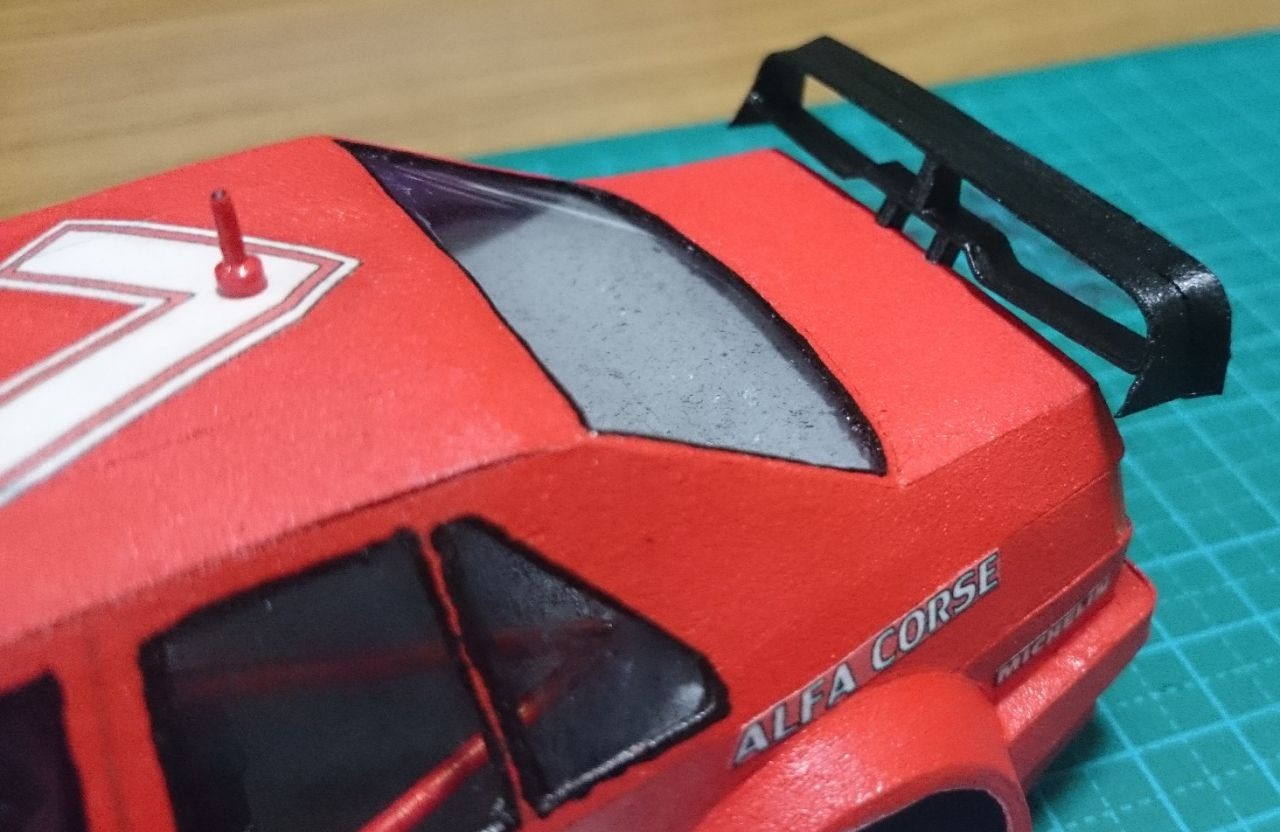

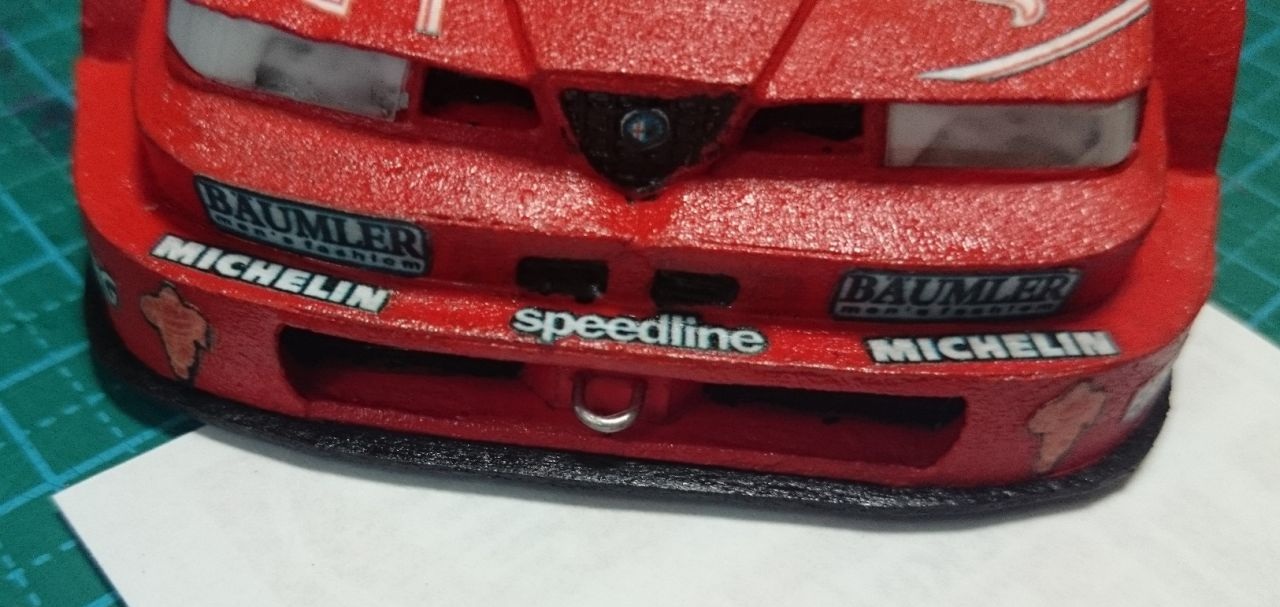

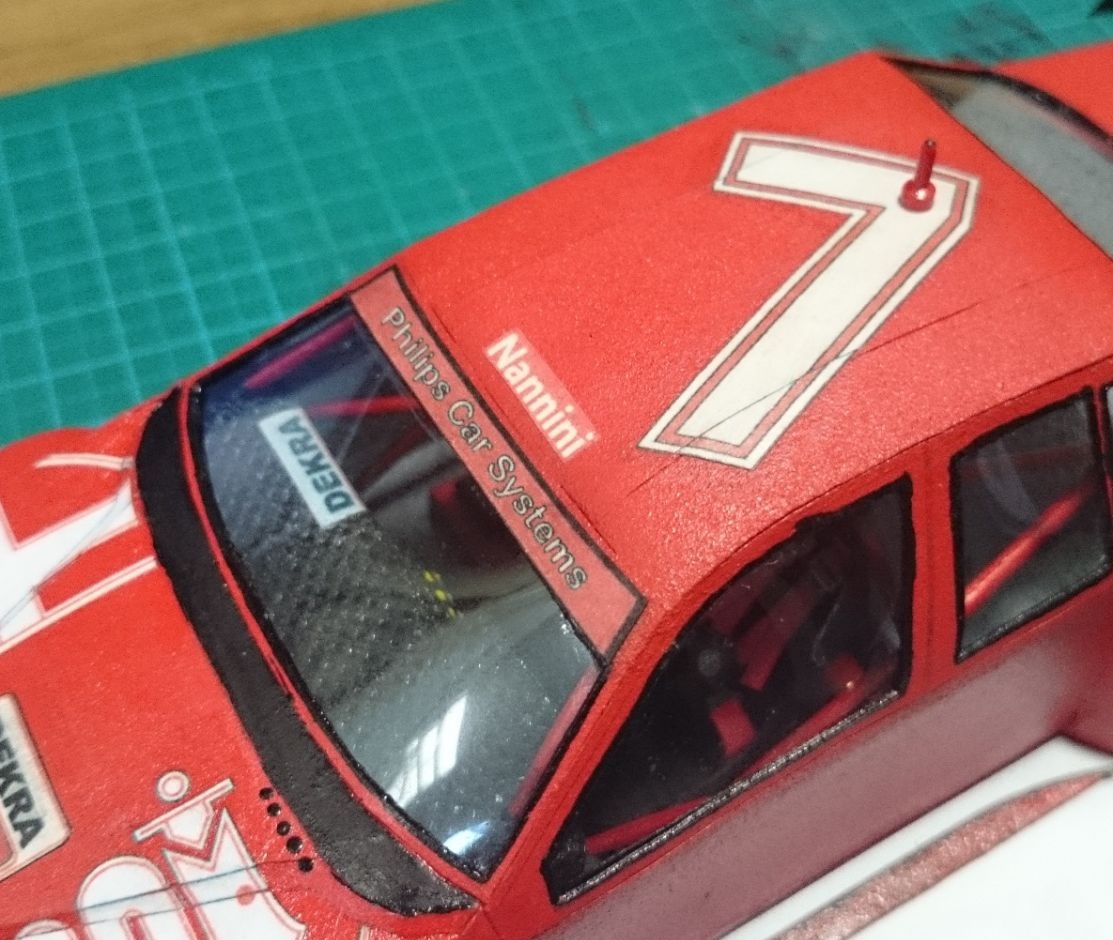

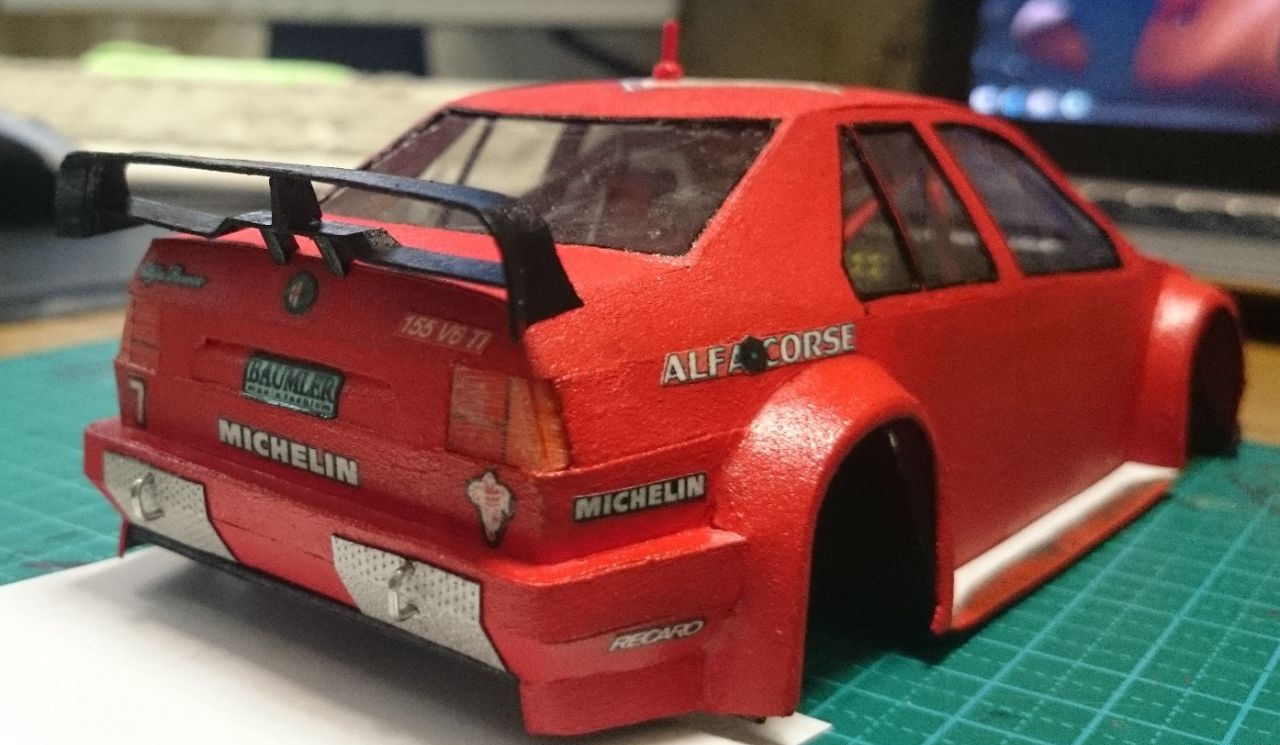

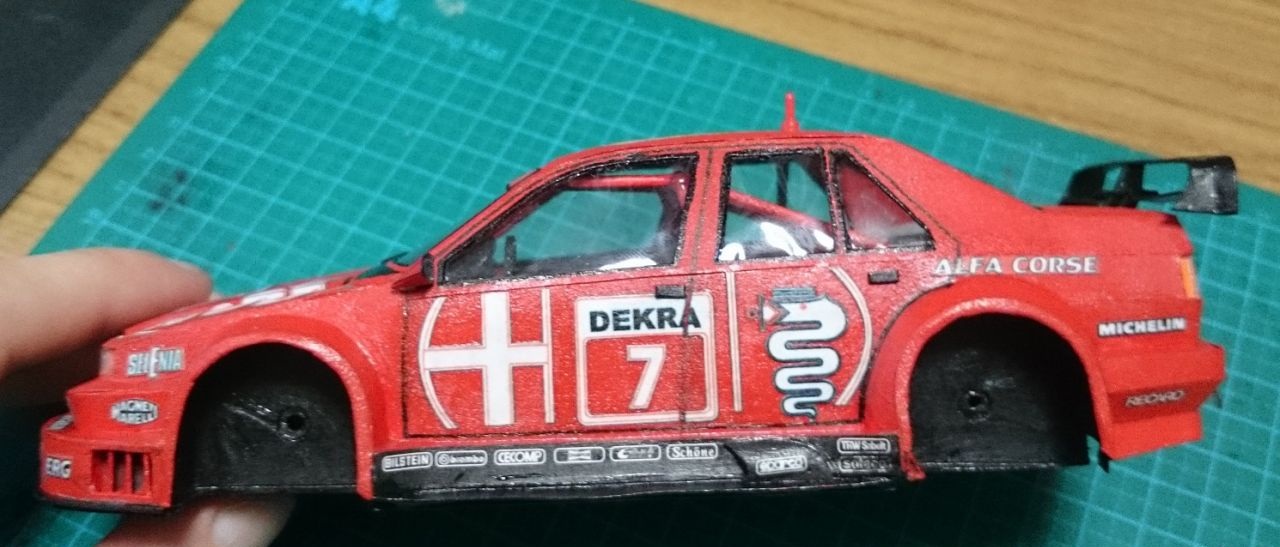

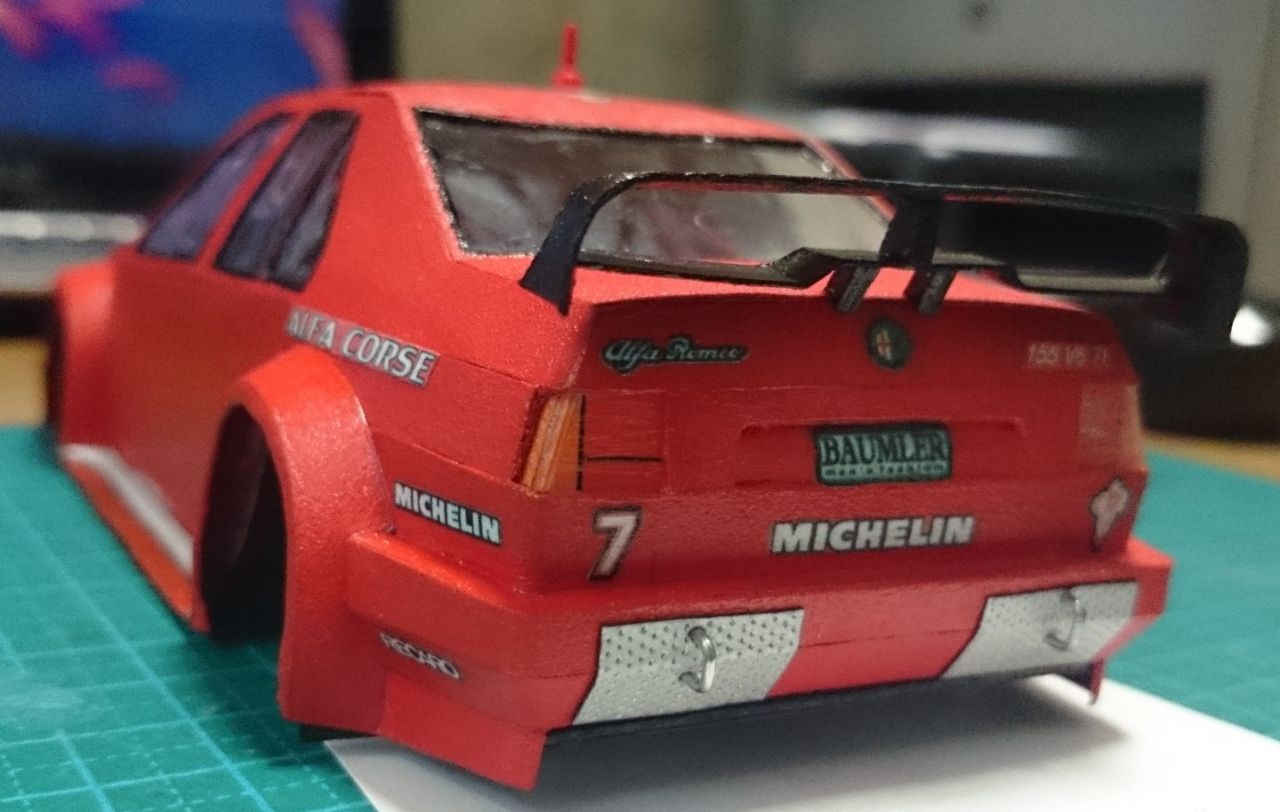

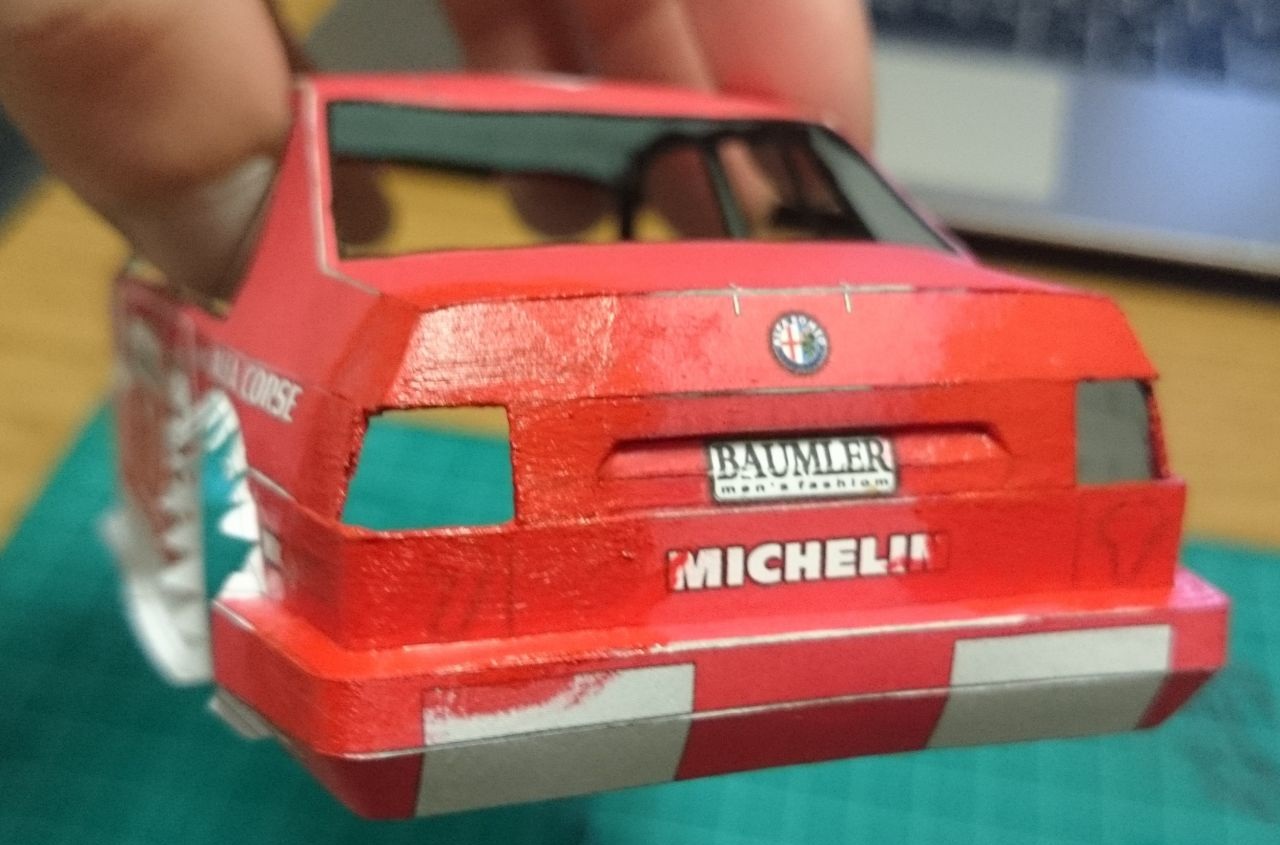

еще одно обновление на сегодня. состыковал кузов, под передний бампер немного нарастил обвес чтобы скрыть зазор. приделал антенну на крышу, спойлер на багажник ну и добавил наклеек на заднюю часть.

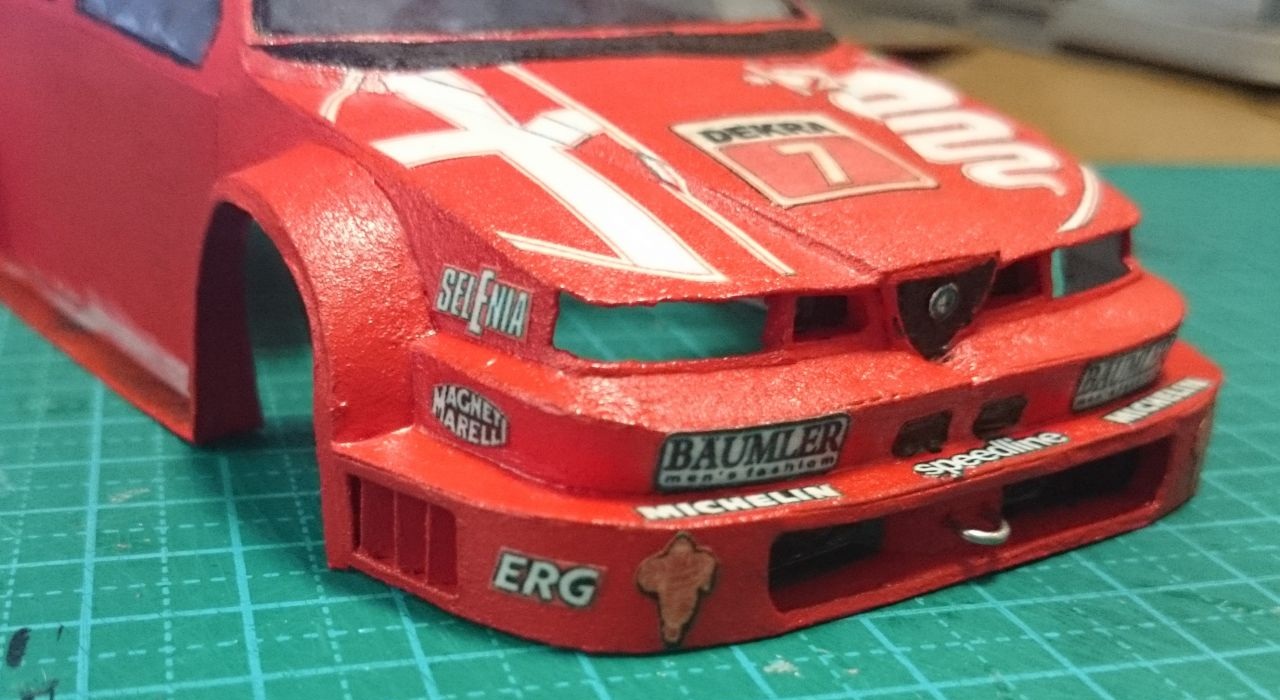

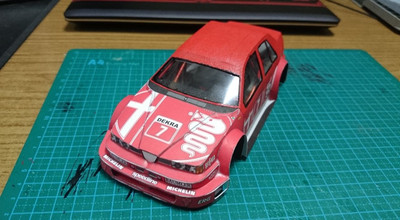

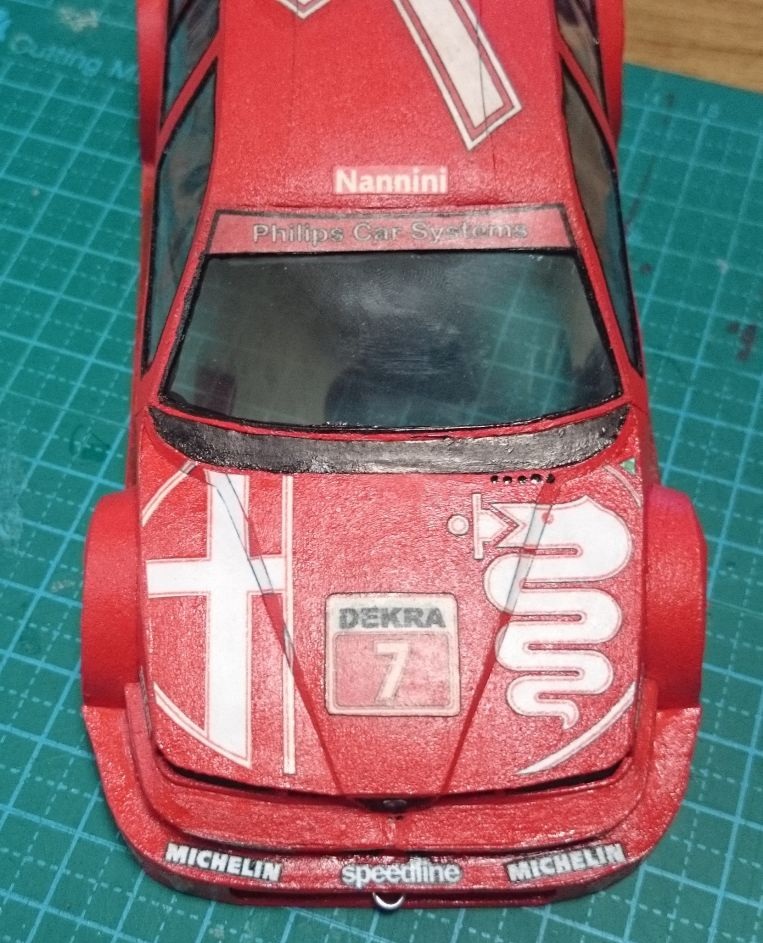

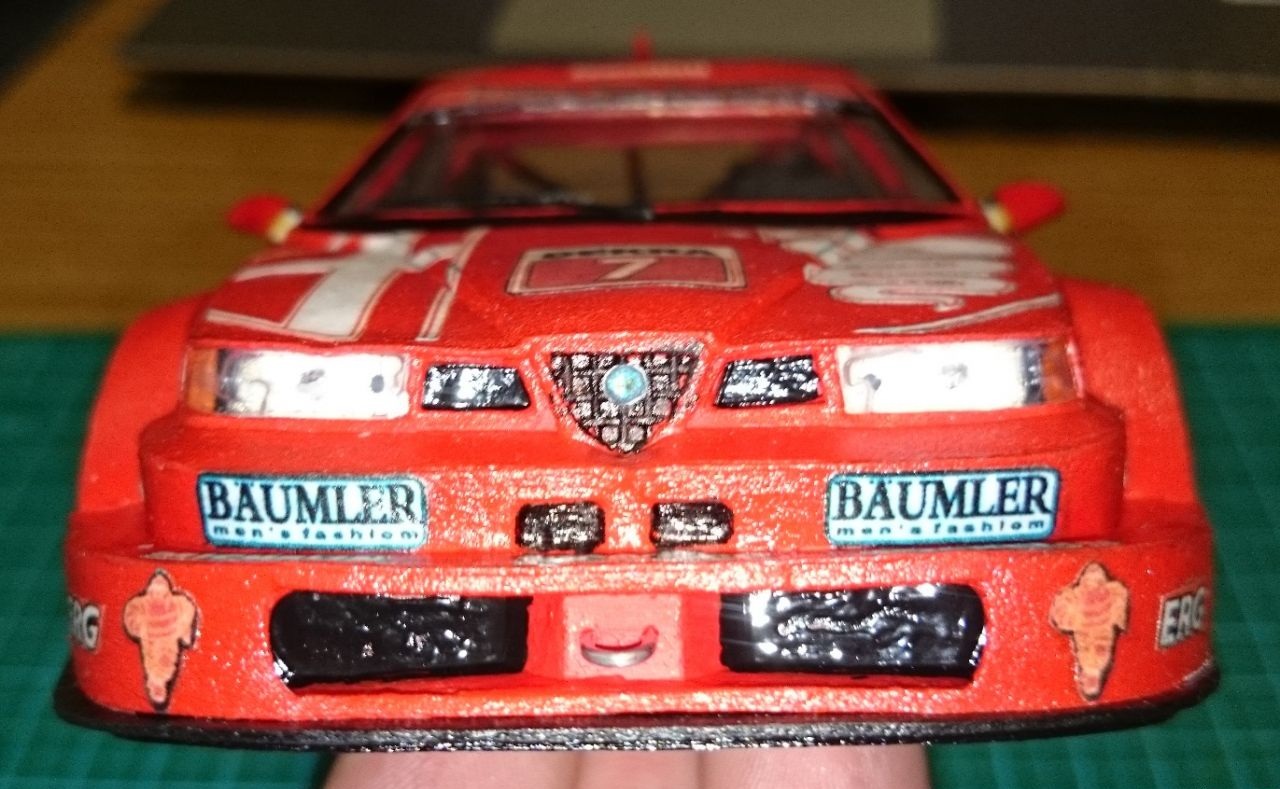

приделал боковые обвесы, налепил наклейки, приделал зеркала, ну и фары (поучились не очень хорошо)
остались колеса и выхлопные трубы

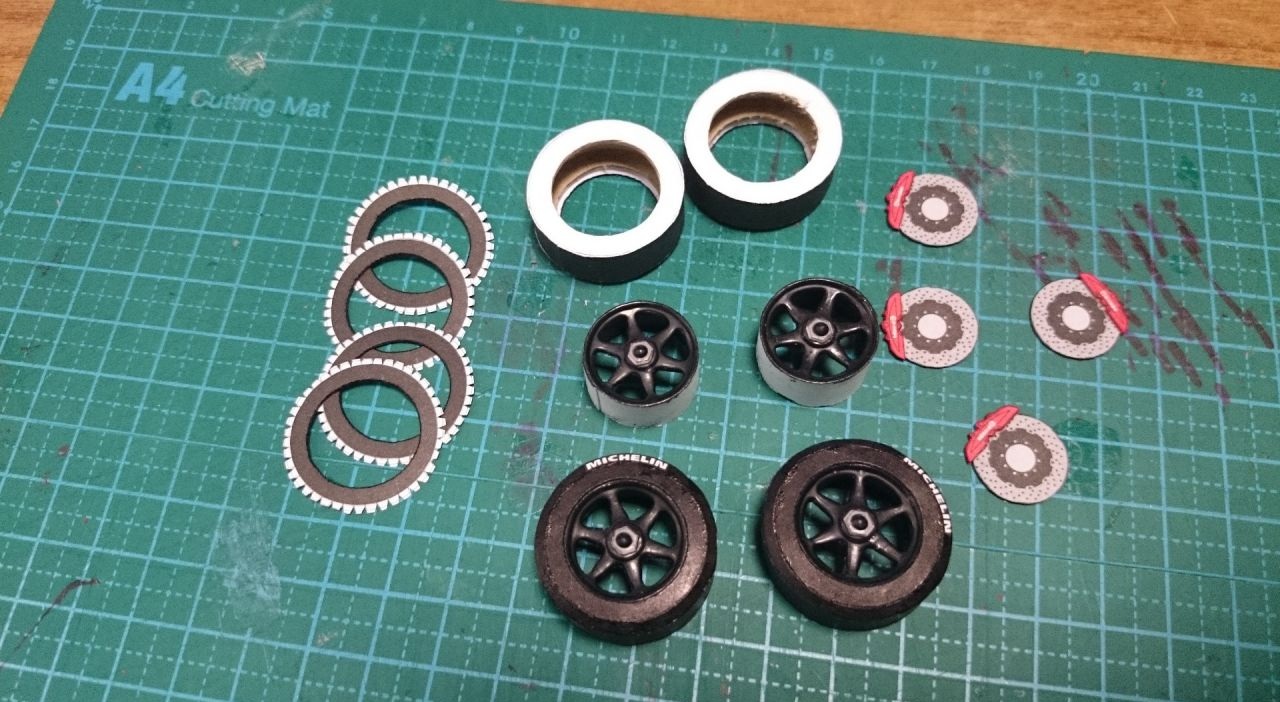

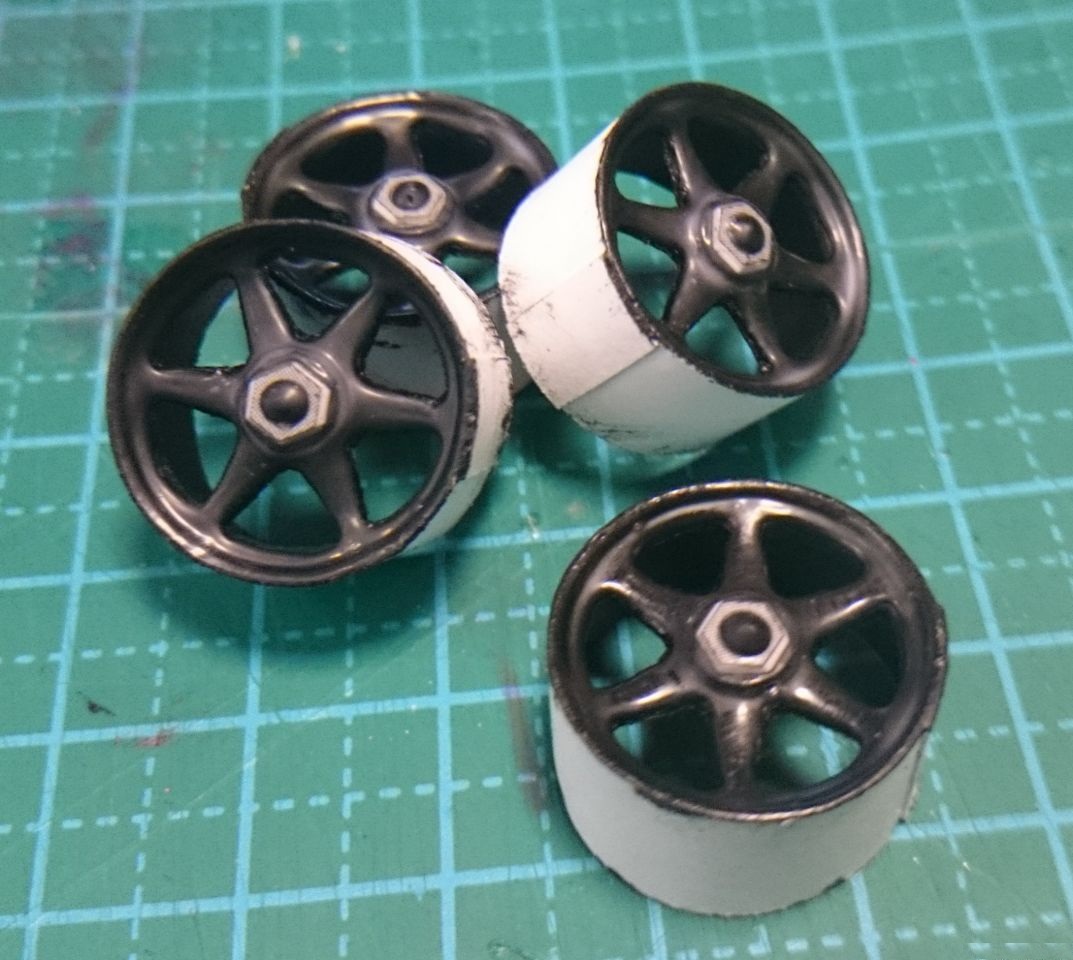

Собрал диски. немного не нравится гайка, в остальном выглядят как литые

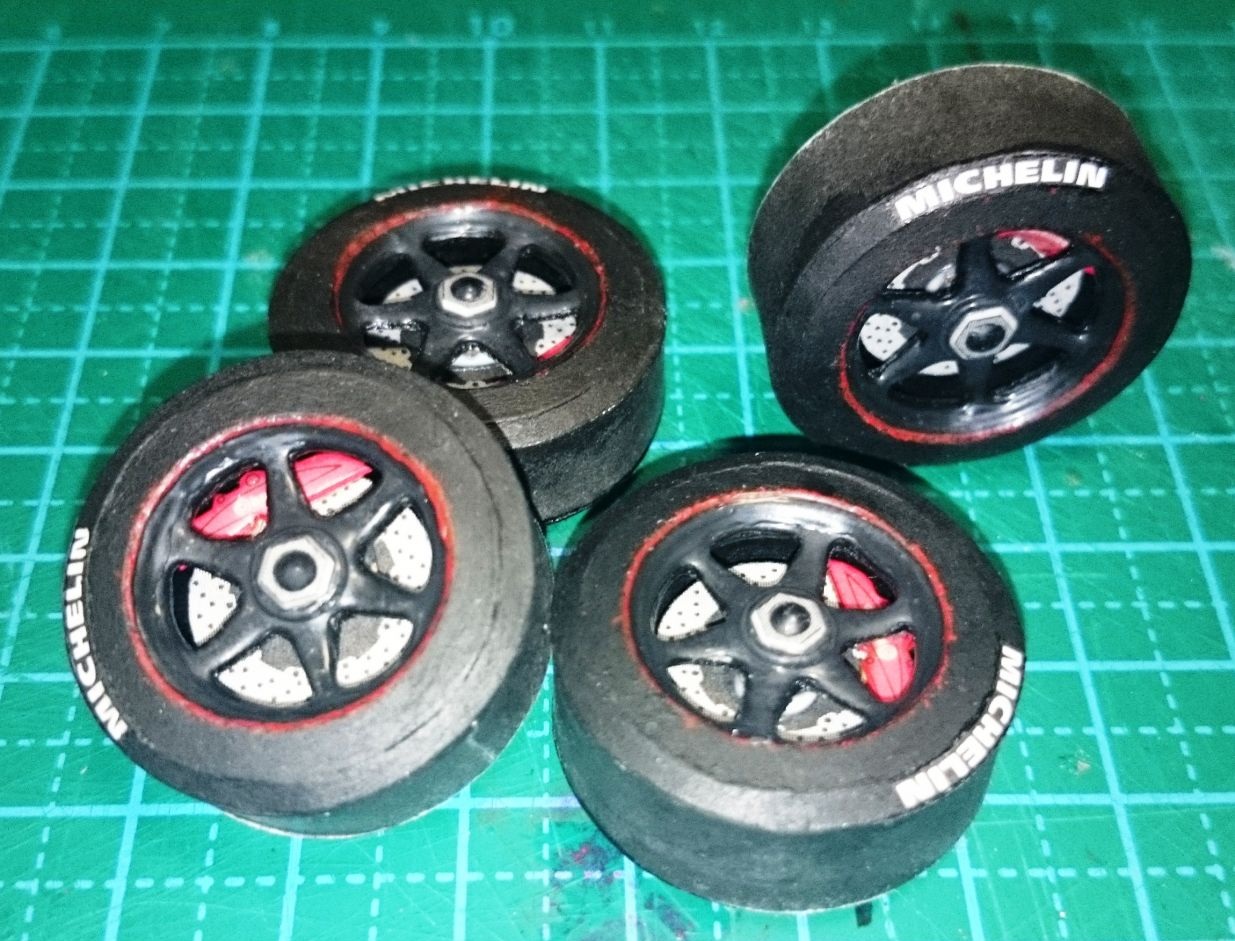

Примерно так выглядят колеса, нужно будет все еще собрать в единое целое, и придумать что-то с протектором, родная текстура на оригинале можно сказать не просматривается, попробую на сканах выделить рисунок или же найти подходящий на просторах сети.

ну и еще на заметку, колеса лучше делать заранее и ставить на свои места до стыковки с верхом кузова. я этого не учел и ни прибегнув к инструкции теперь буду думать как эти колеса устанавливать особенно под передние арки, куда они не хотят проходить ни с какой стороны dry

собрал колеса, но т.к. собираясь на работу забыл взять с собой рисунок протектора, то его изготовление и покраска колес откладывается вероятно на завтра. dry

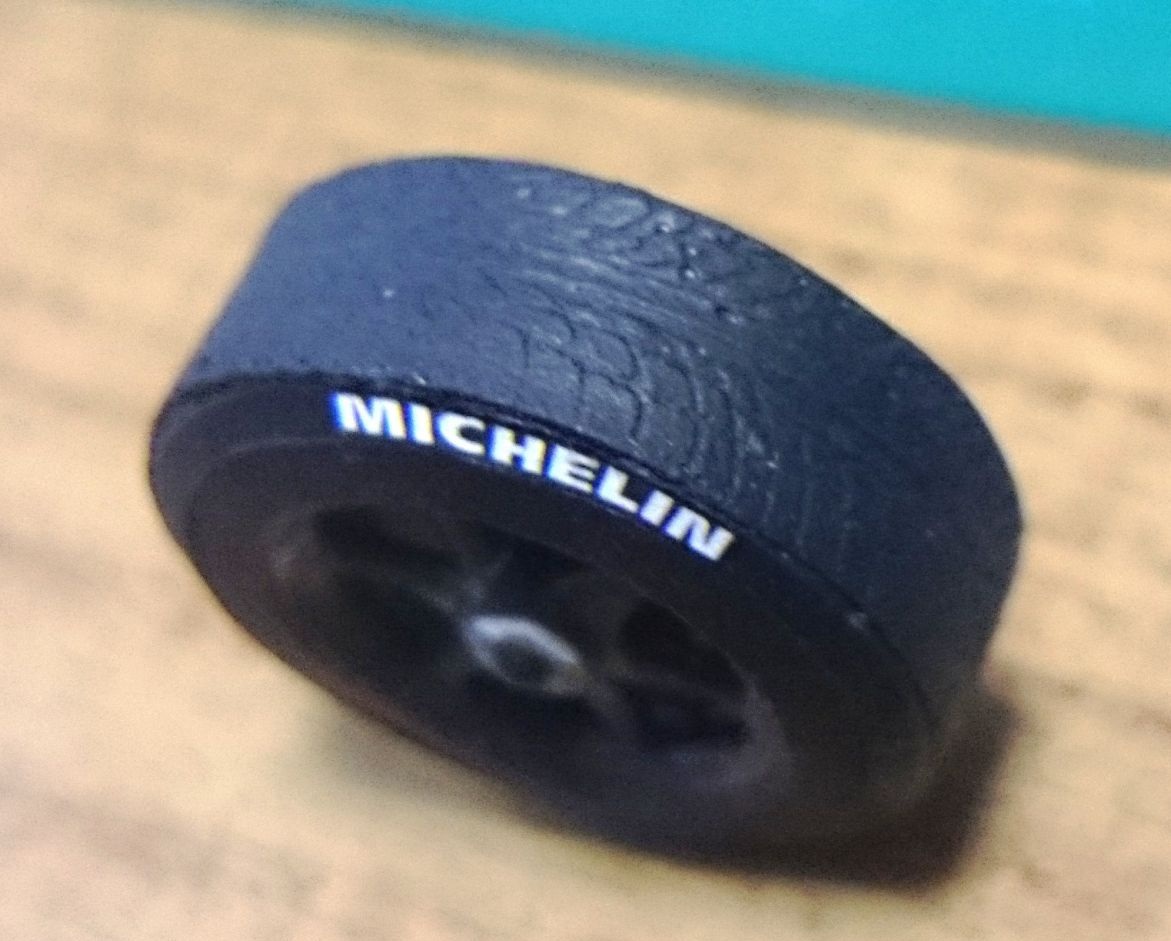

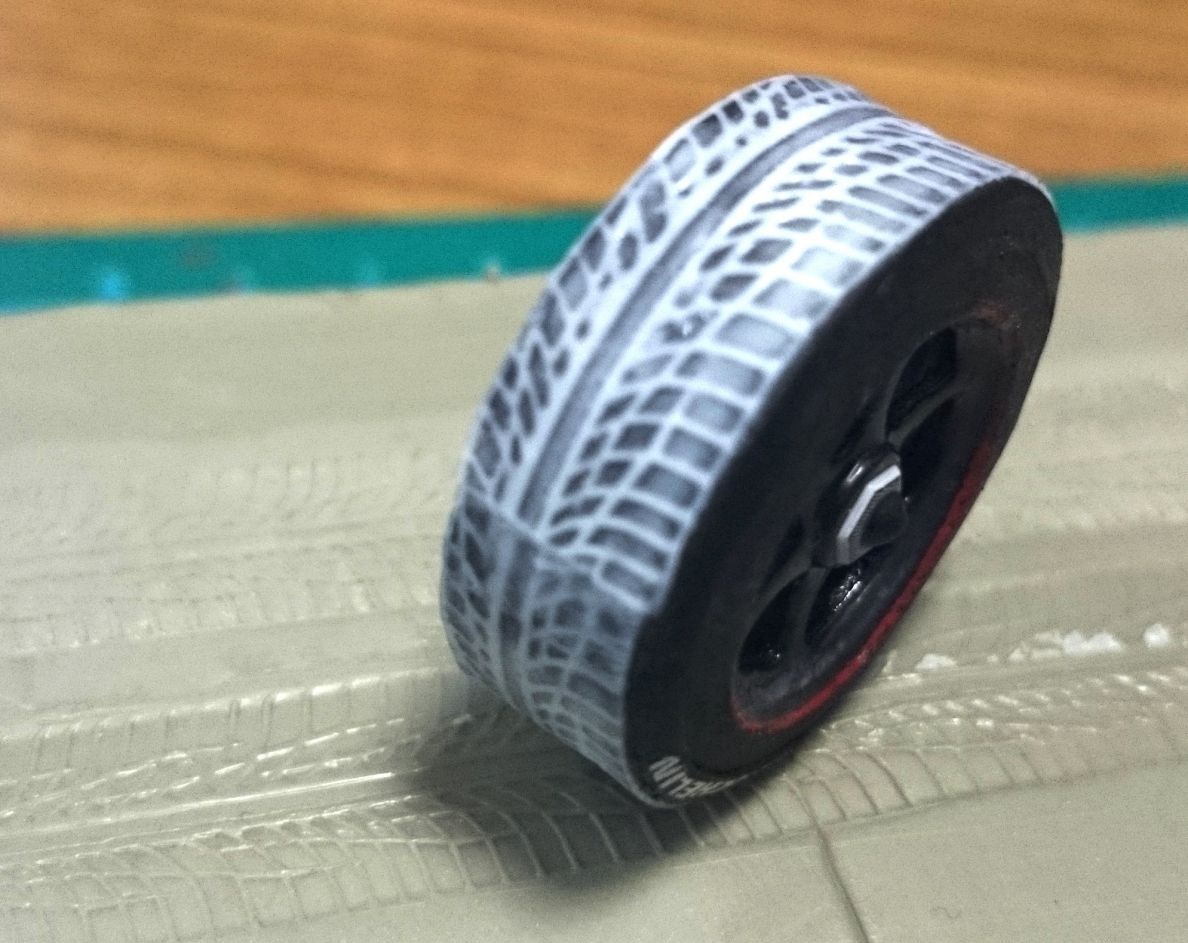

первое колесо точнее протектор на нем получился не очень удачно местами, но все же вот

меленький, практически не ощущаемый при касании, но все же он есть и визуально его видно

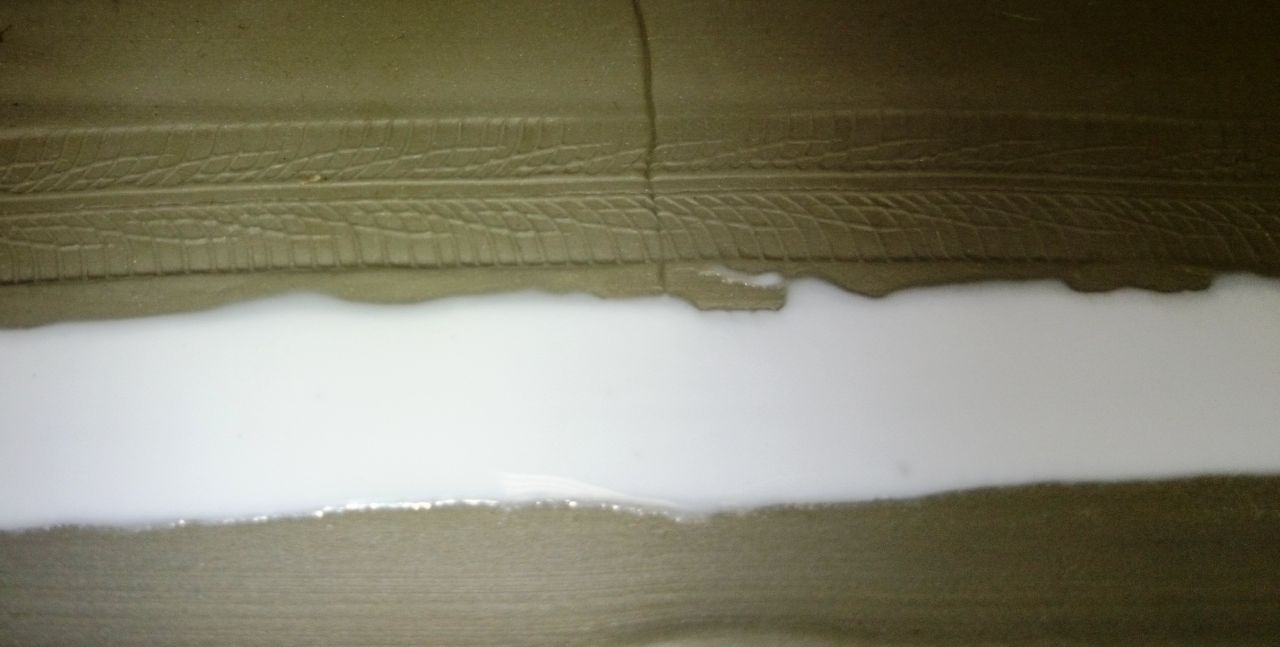

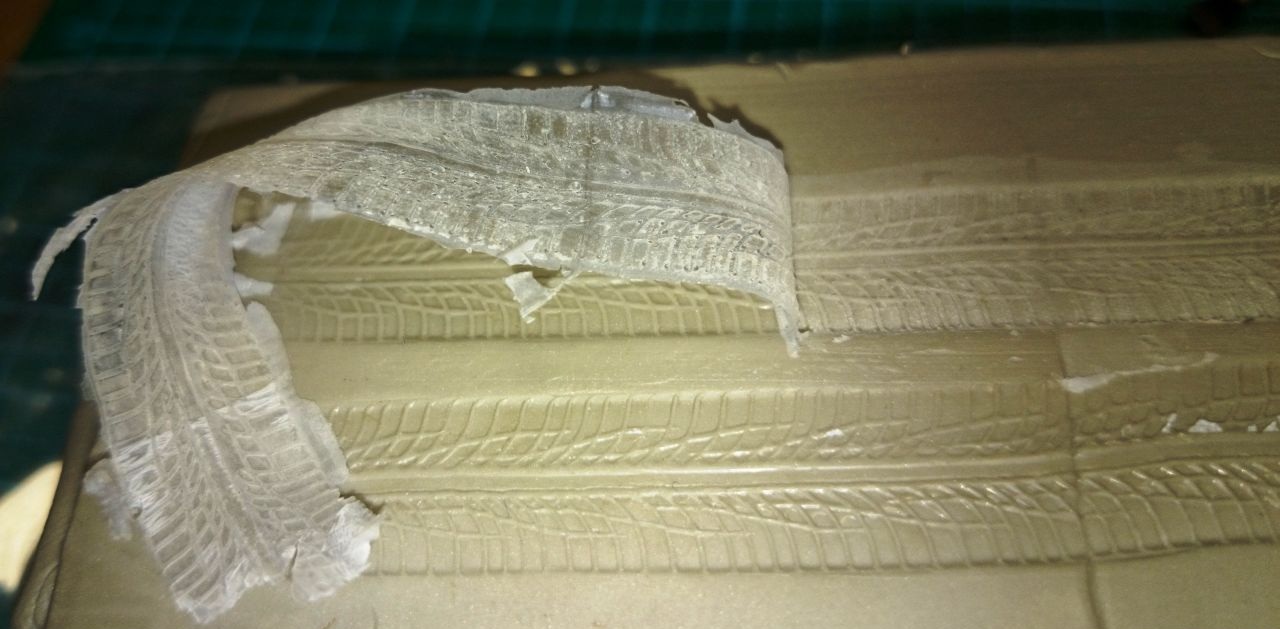

немного о процессе: на пластилине делал слепок протектора прокатывая резиновым колесом от пластиковой модели, след заливал ПВА

после высыхания клея, потихоньку начинаем снимать шкуру

ну и потом подрезав края наклеиваем колесо, главное не перепутать сторону biggrin

как я сделал с первой шкурой

ну и потом покраска
