Сборка бумажной модели Liaz 111.154 Dakar 2006 [Vimos 010]

Главная » Статьи » Сборка моделей из бумаги » Сборка моделей гражданской техники из бумаги

Модель автомобиля Liaz 111.154 участника Дакара 2006 года.

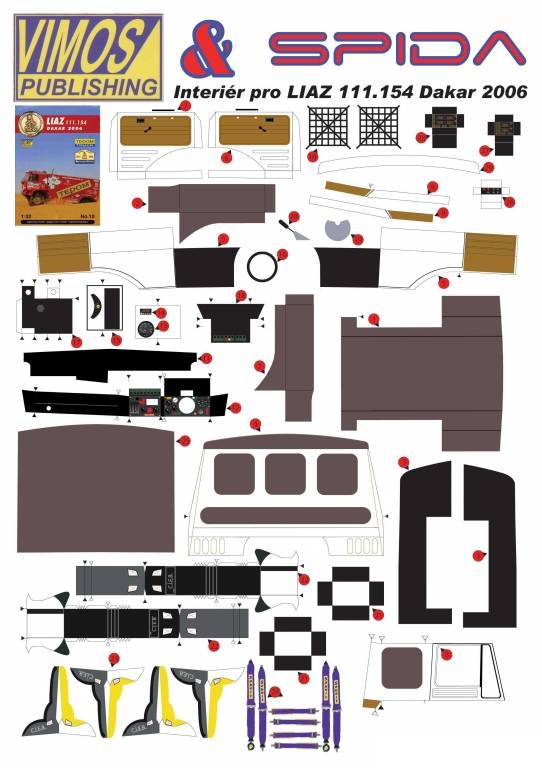

В первоначальном варианте журнала не было деталей интерьера кабины. Они потом допечатывались в качестве приложения.
Инструкция не на русском языке, что совершенно не мешает пониманию сути сборки.

Сканы брал здесь на сайте

Собирать буду без шпаклёвки и краски, разве только торцы фломастером подкрашу.

...и мотор ревёт...

шестицилиндровый дизель жидкостного охлаждения LIAZ M1.2C 11946 куб.см
максимальная мощность: 445 kW/2000 об/мин
максимальный крутящий момент: 2300 Nm/1550 об/мин

бумага: ватман Гознак 200 г/кв м
принтер: Canon ip 2700 с СНПЧ
пропитка перед склейкой: лак Цапон
клей: Момент Super PVA

заметил, что у наших коллег по бумаге с сайтов домена .cz

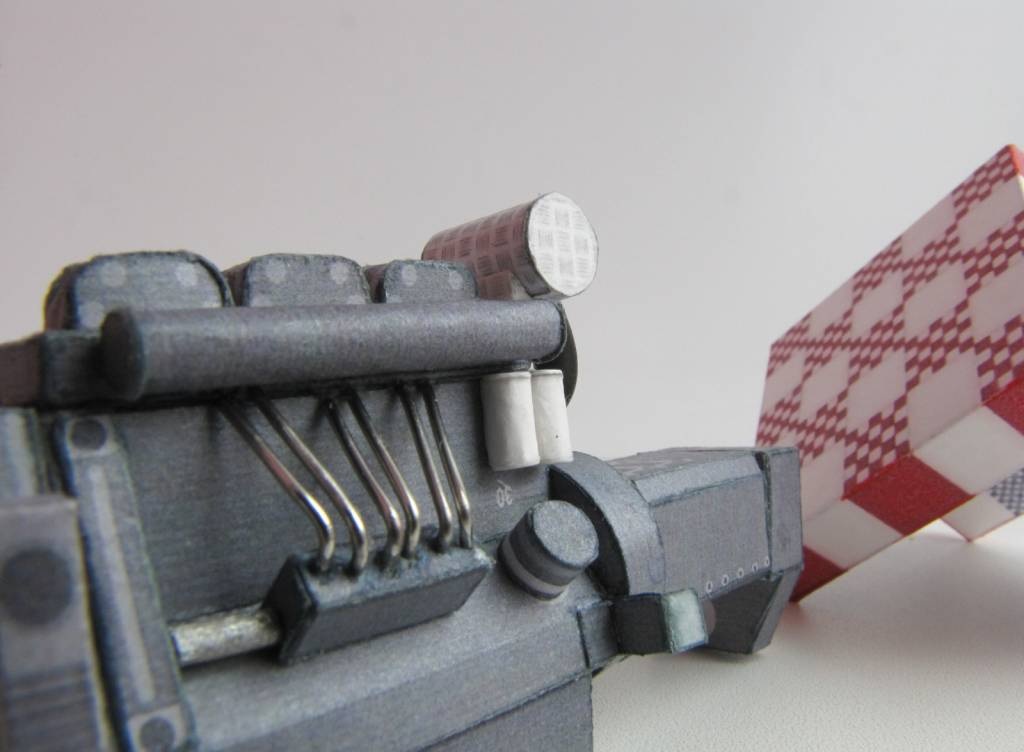

где часто собирают эту модель, трубопроводы от топливного насоса
идут в выпускной коллектор:

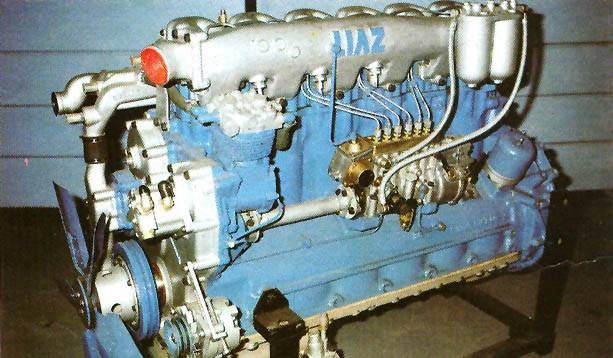

в то же время у настоящего дизеля трубопроводы идут мимо магистрали выхлопа:

мой вариант:

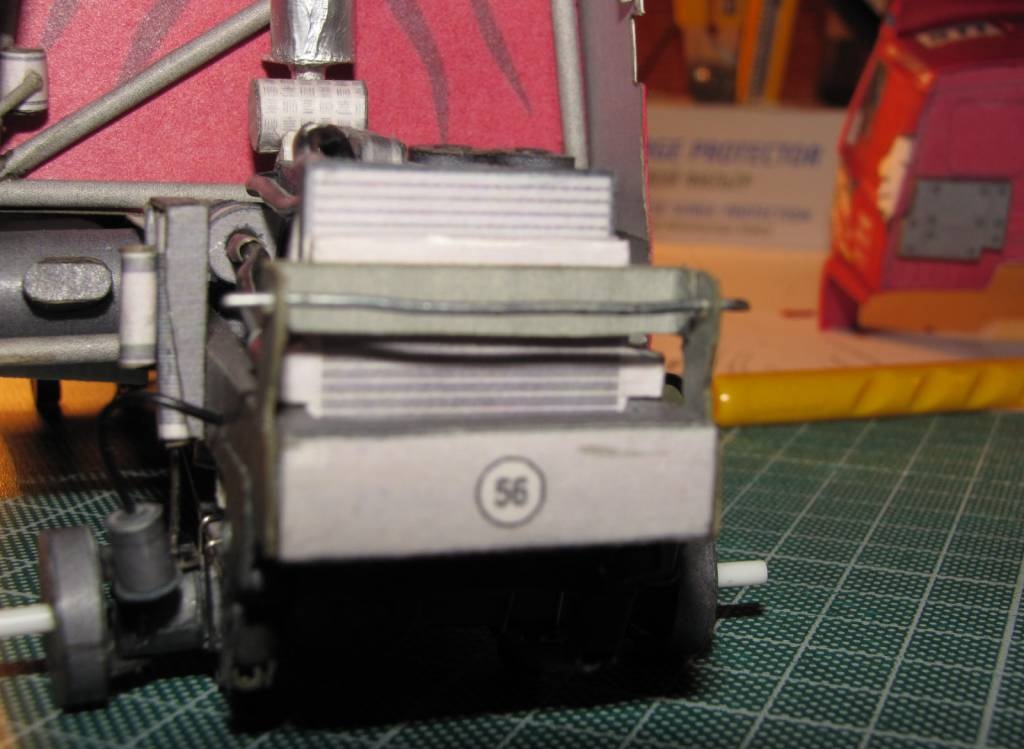

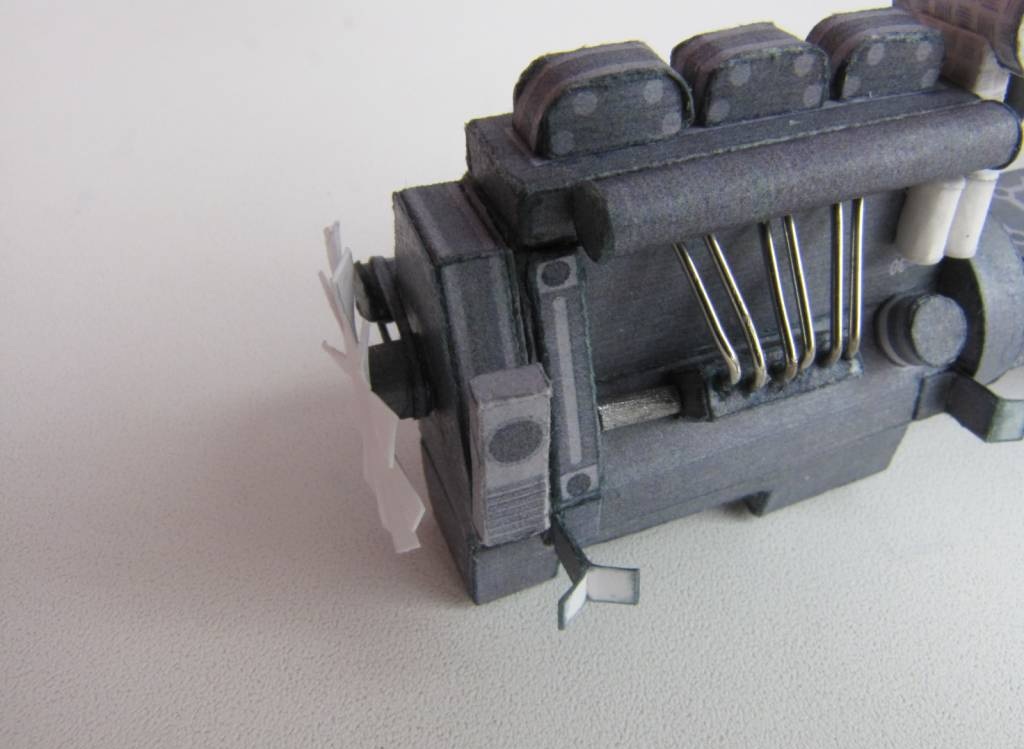

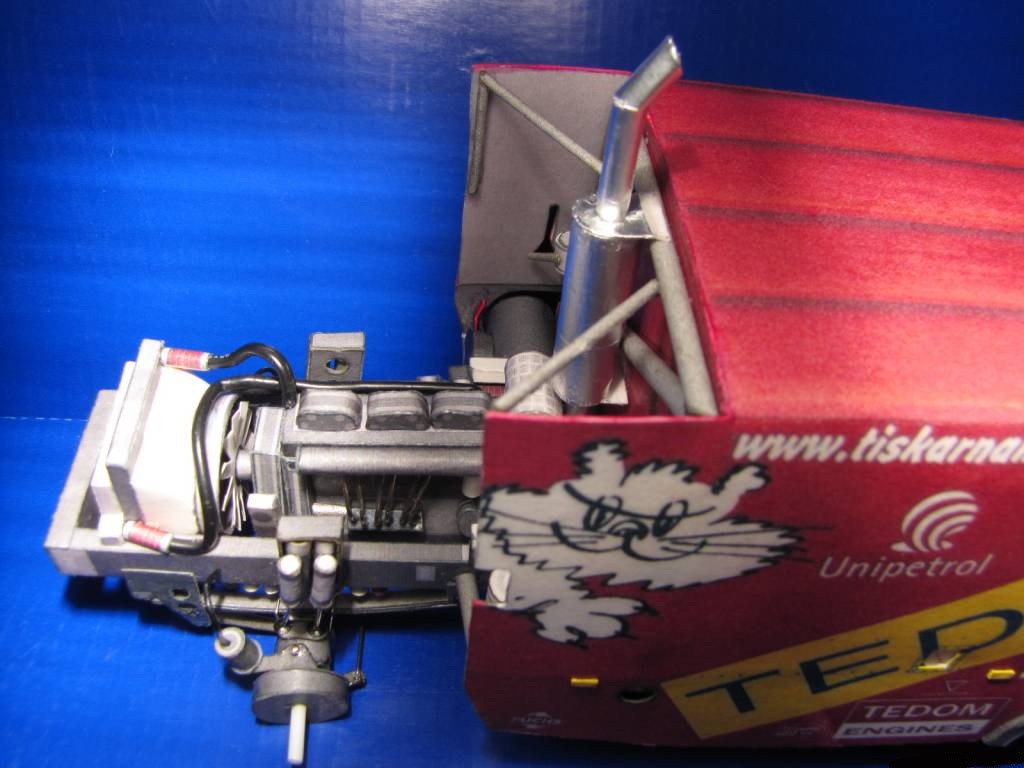

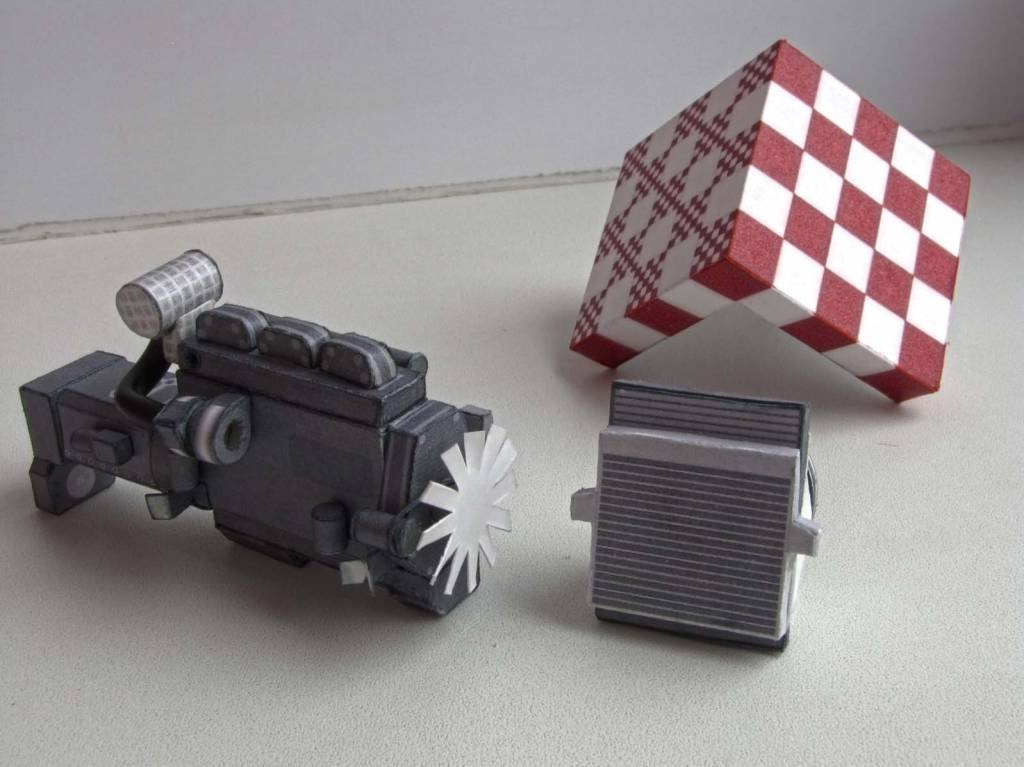

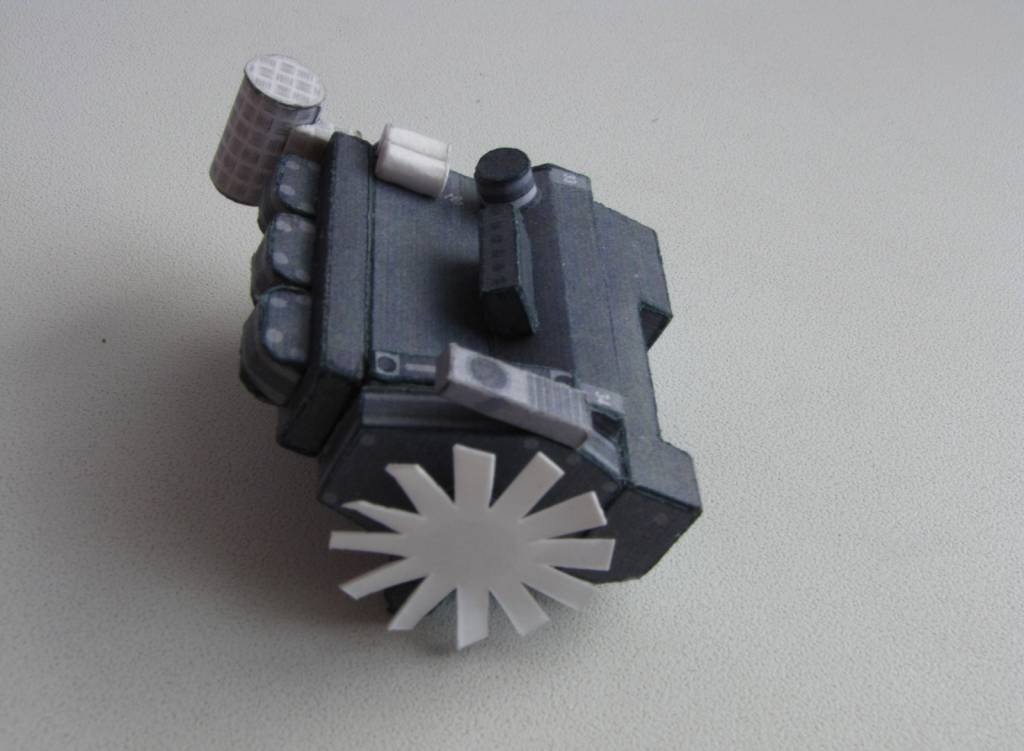

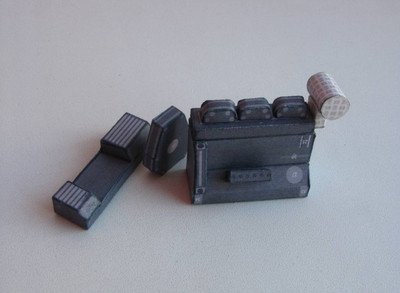

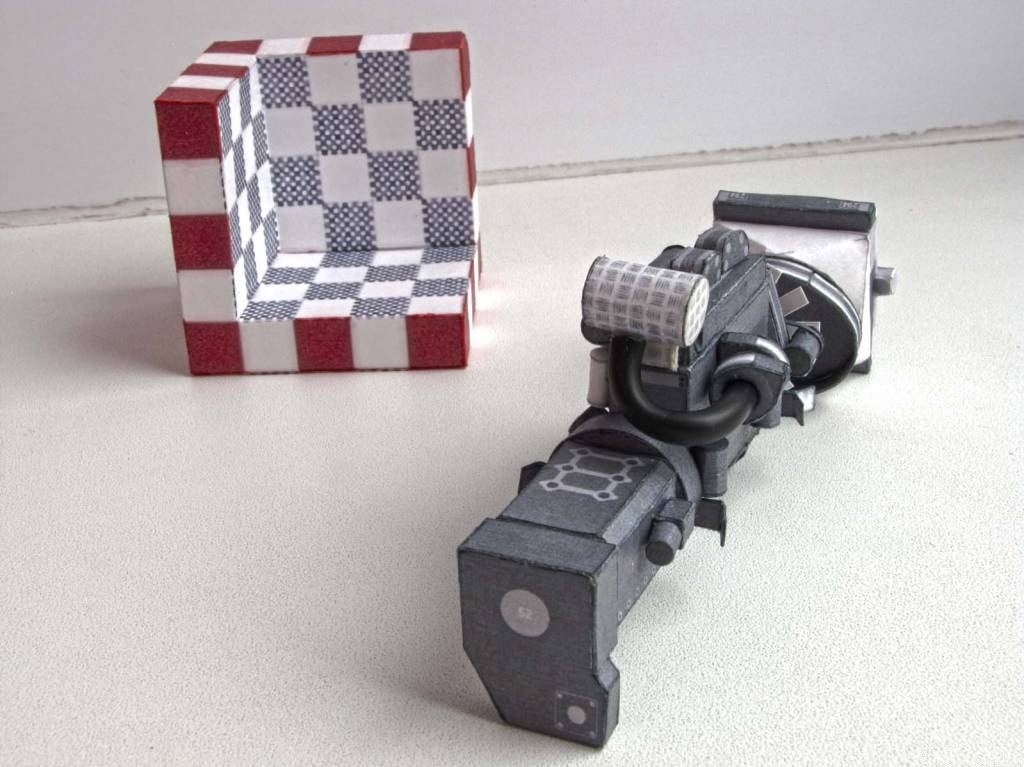

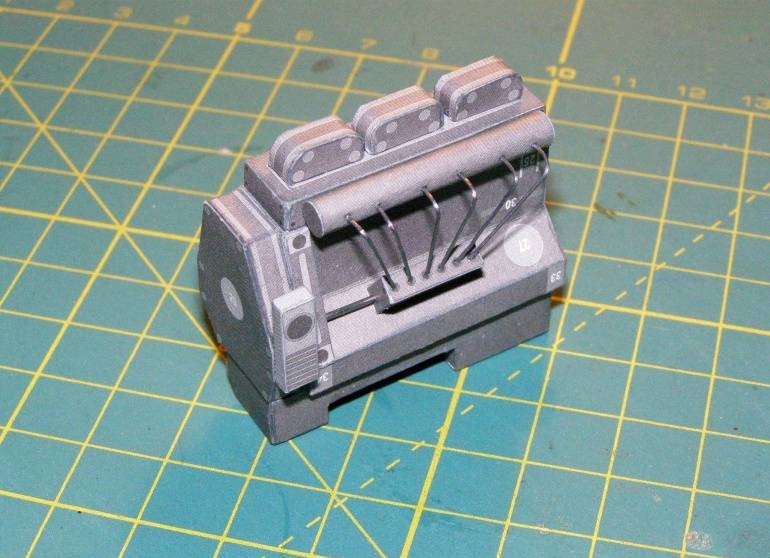

двигатель с коробкой передач, с радиатором и патрубком системы охлаждения.

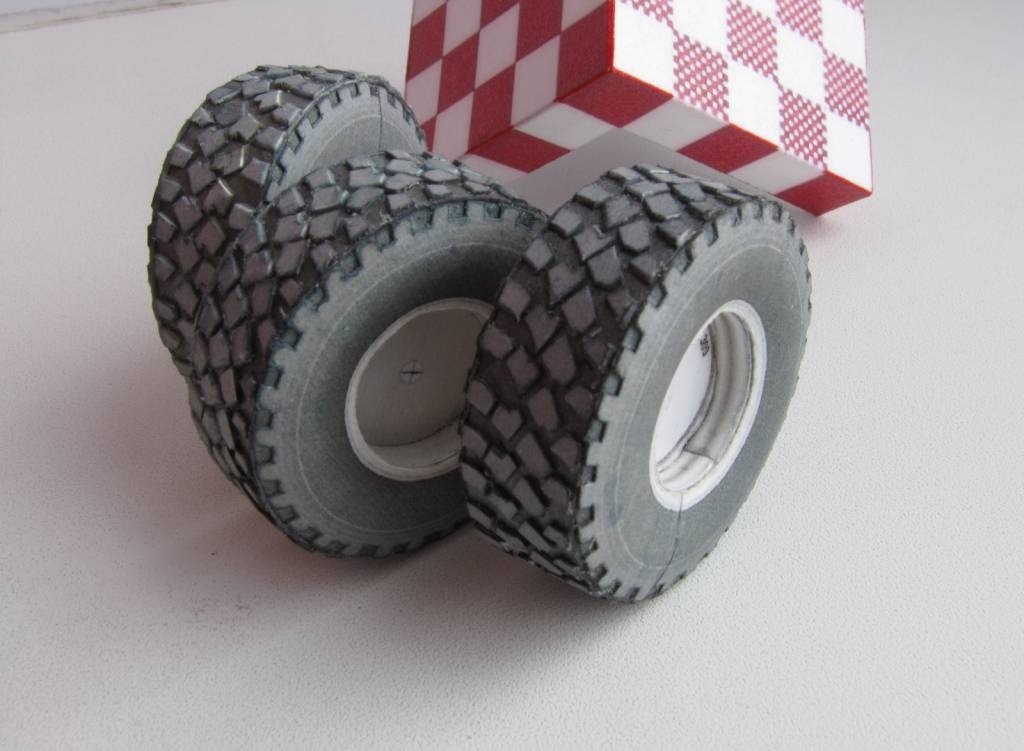

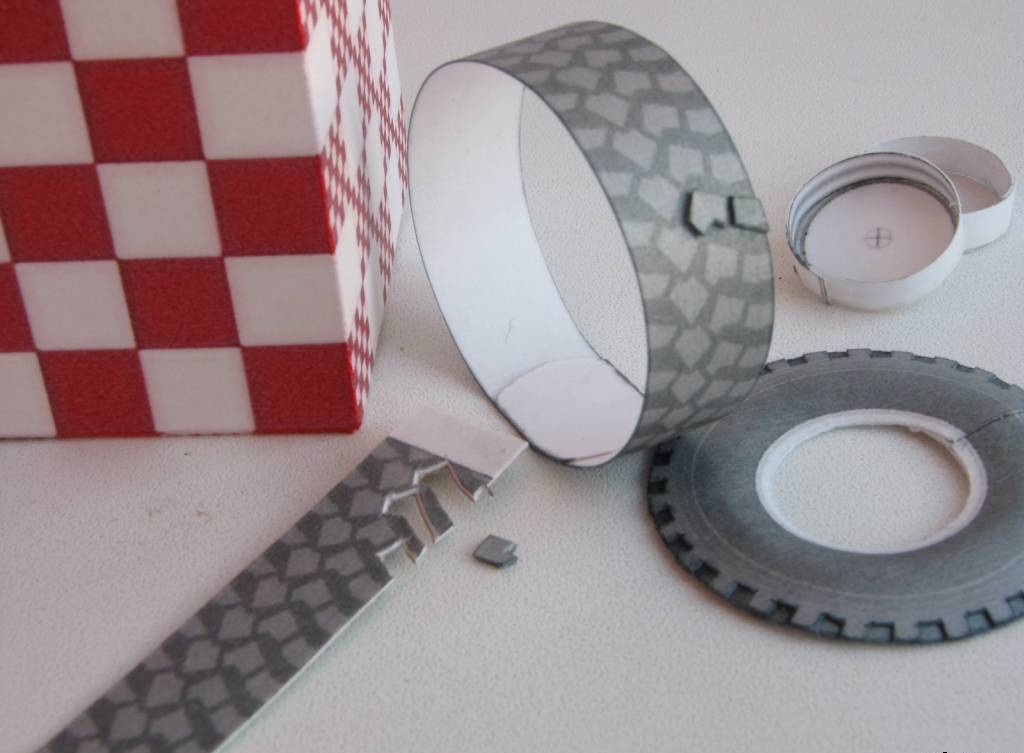

Не мудрствуя распечатал листы с колёсами два раза.

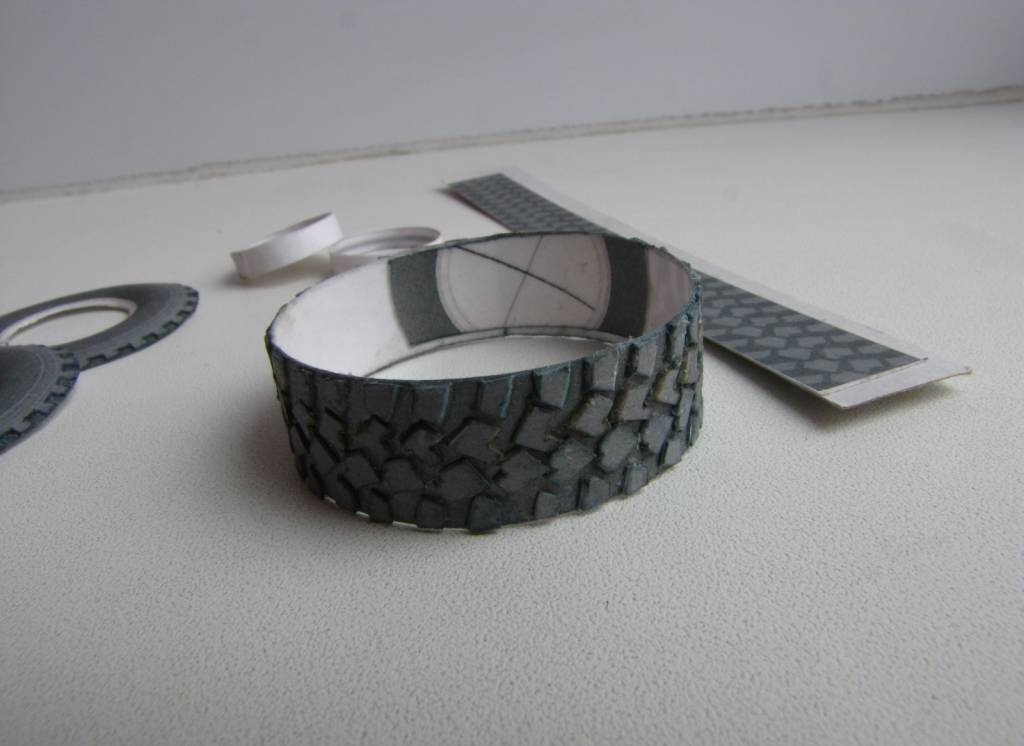

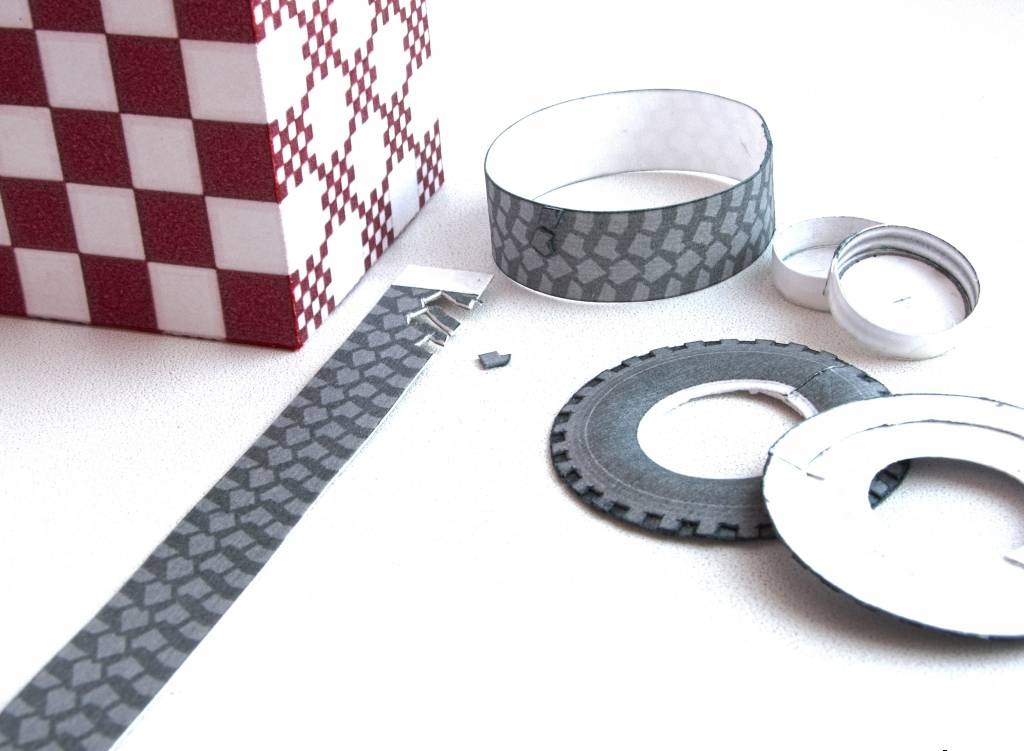

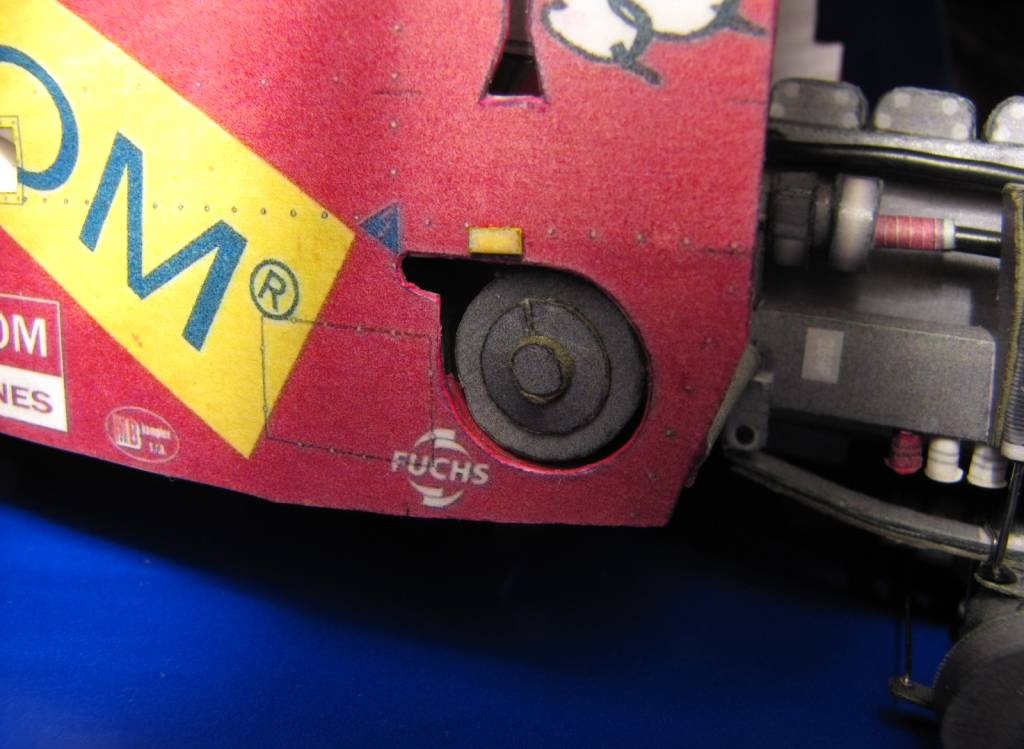

Элементы протектора наклеил на милиметровый картон, вырезал и фломастером подкрасил торцы.

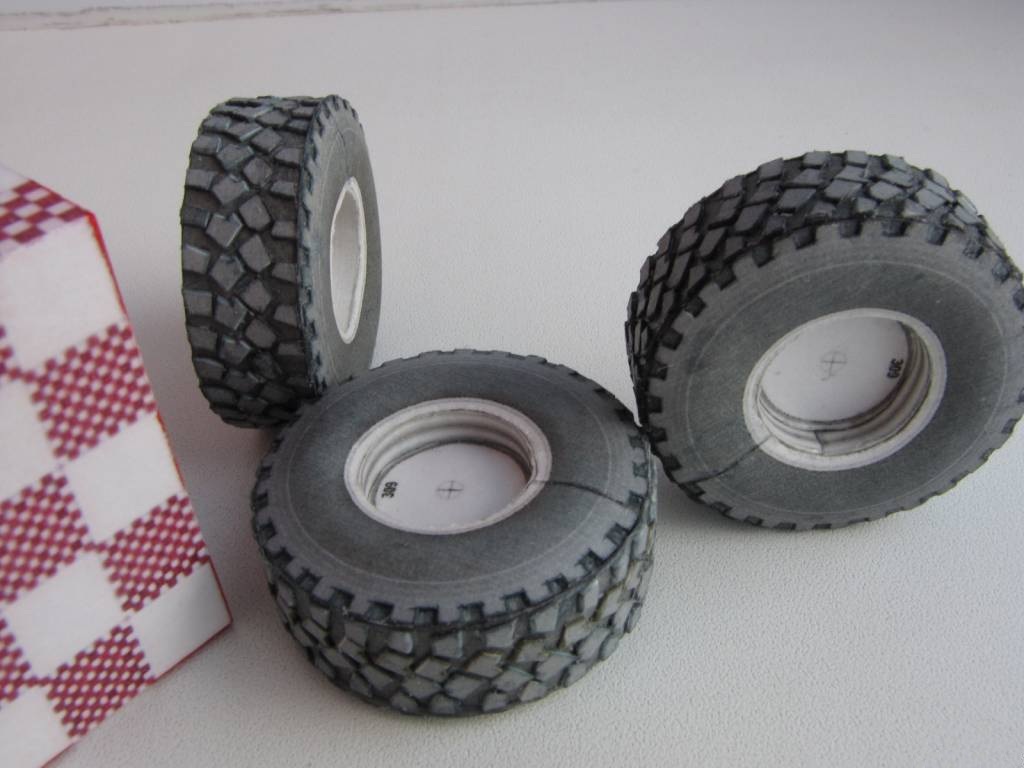

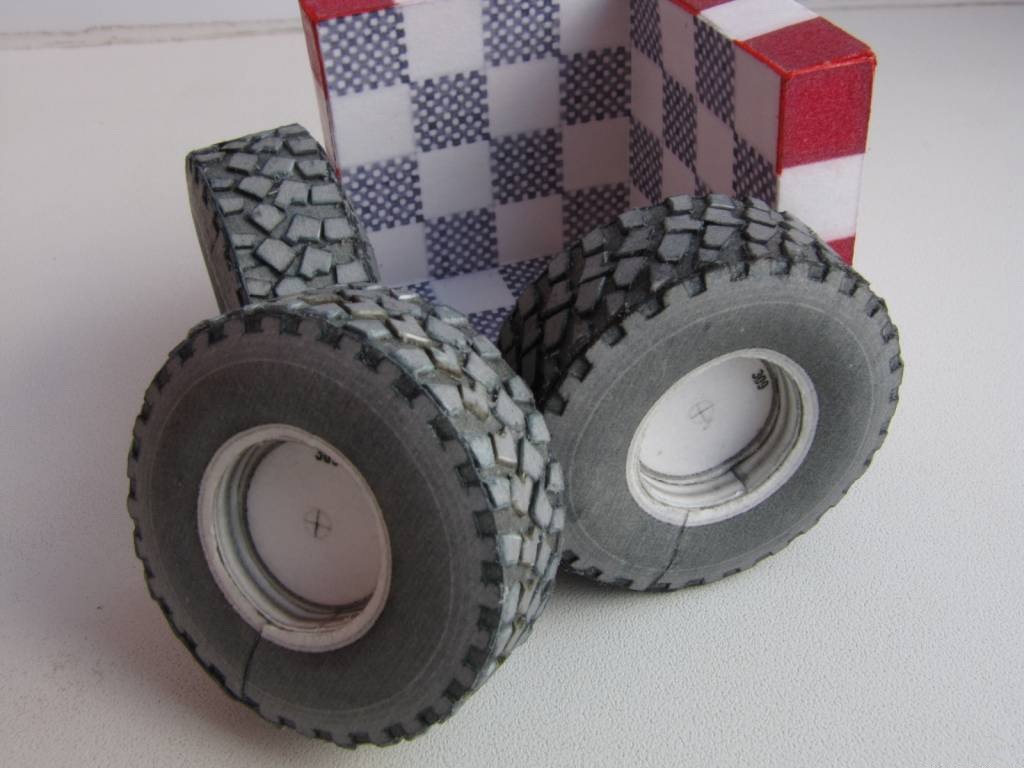

Каждое колесо клеилось из 130 деталей

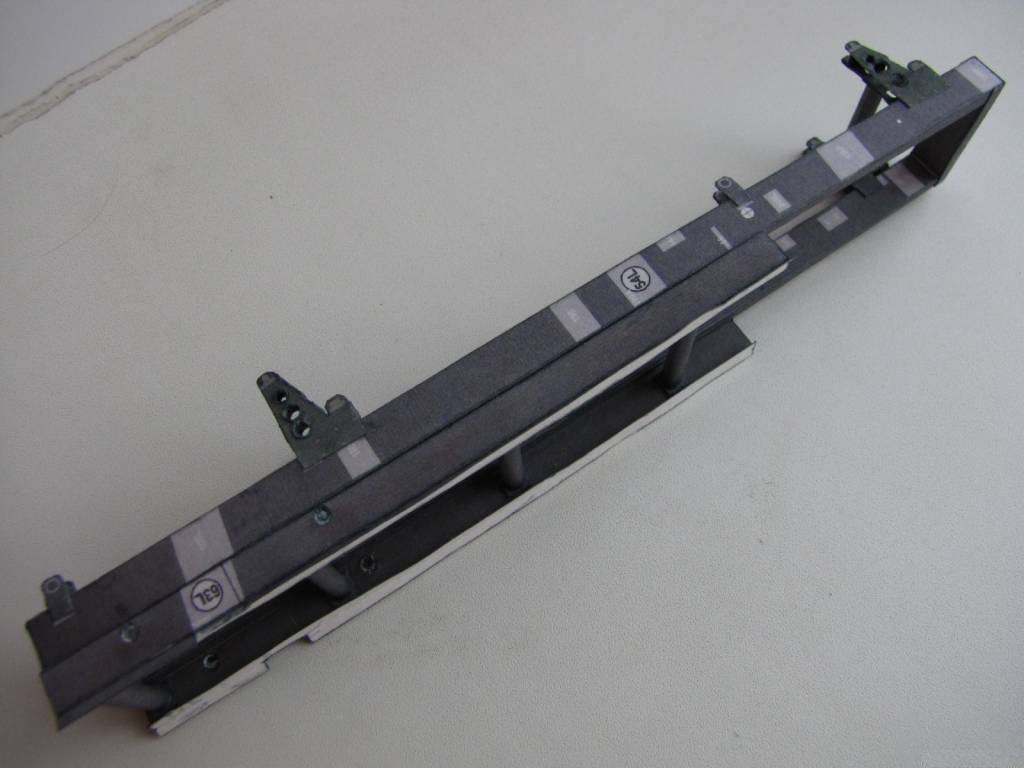

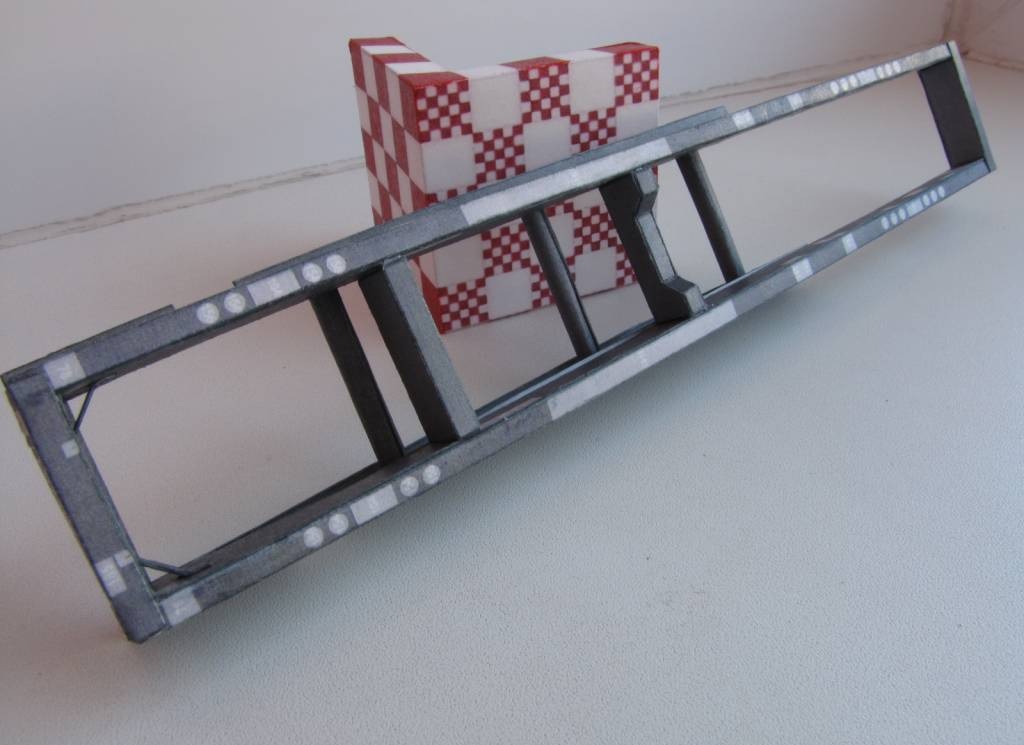

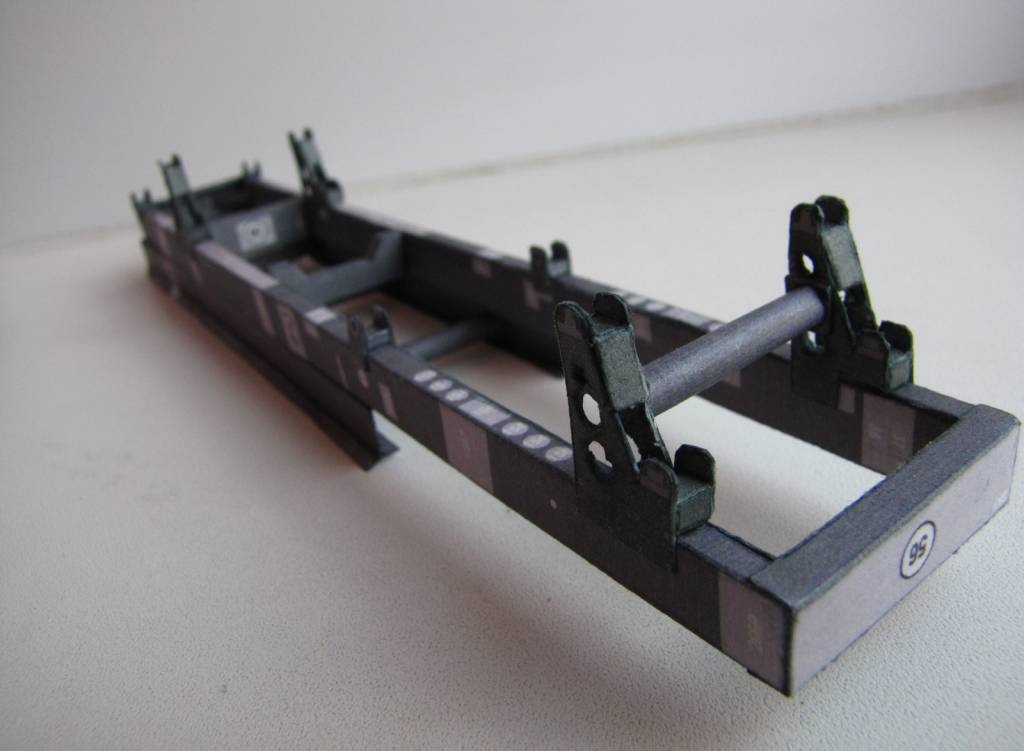

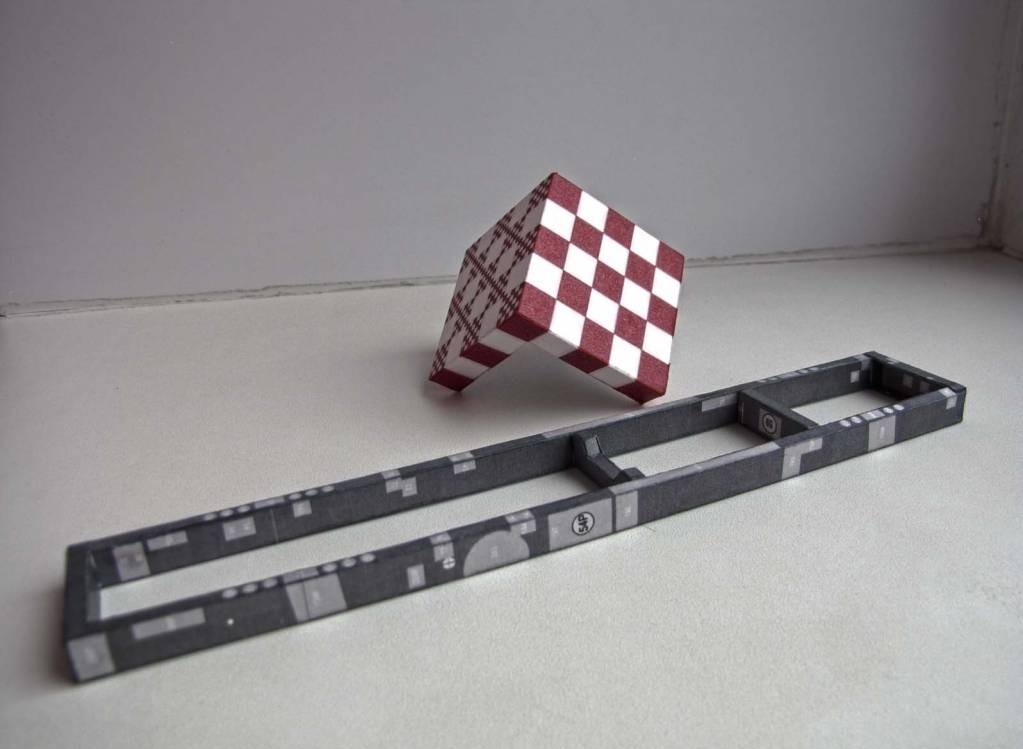

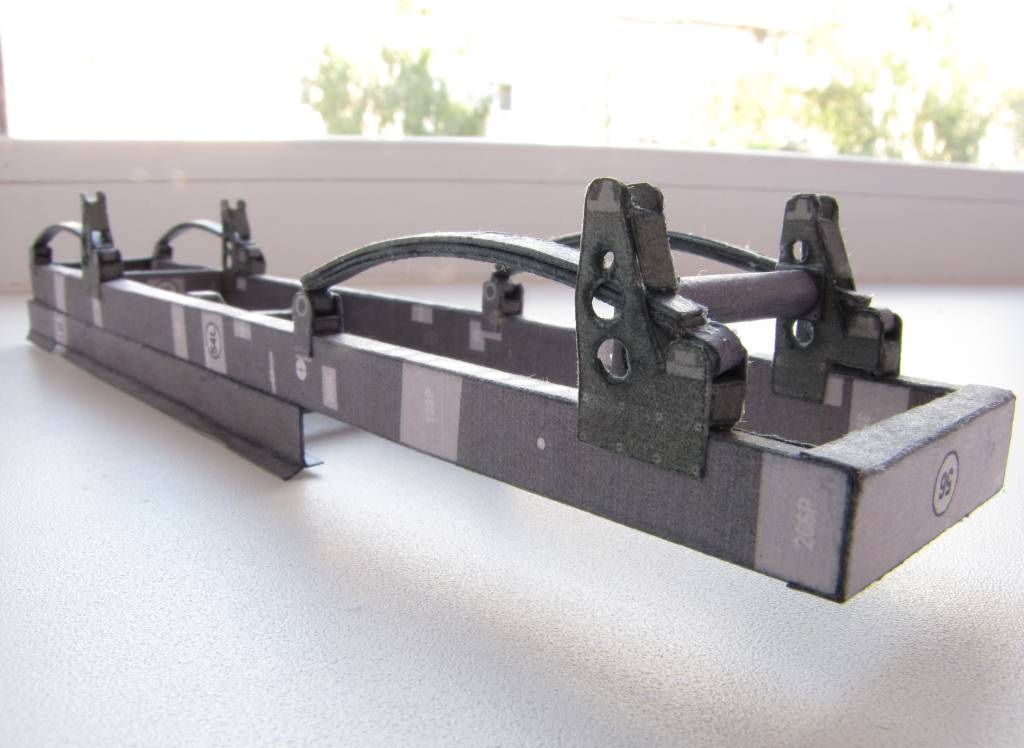

Сборка рамы.

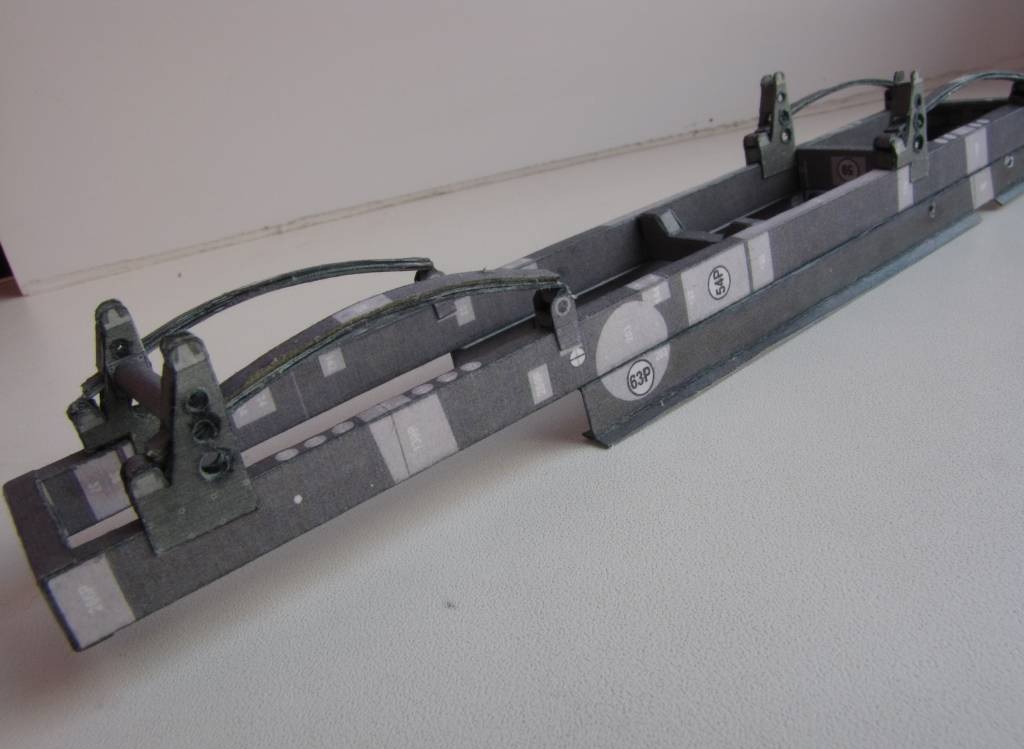

Рессоры

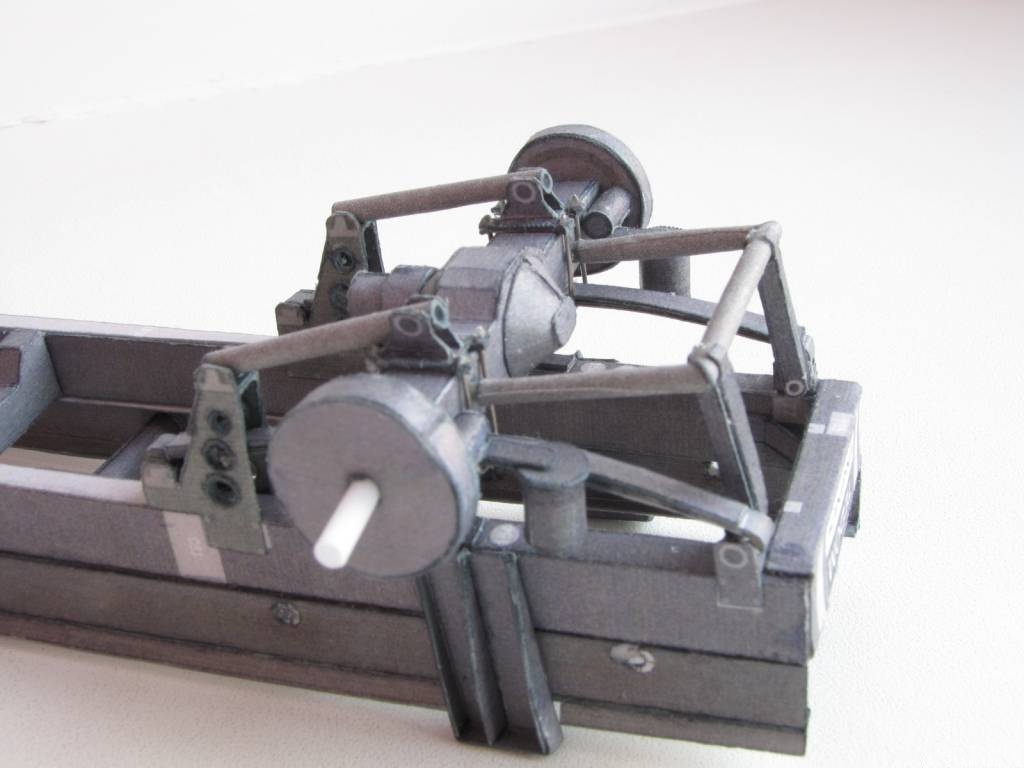

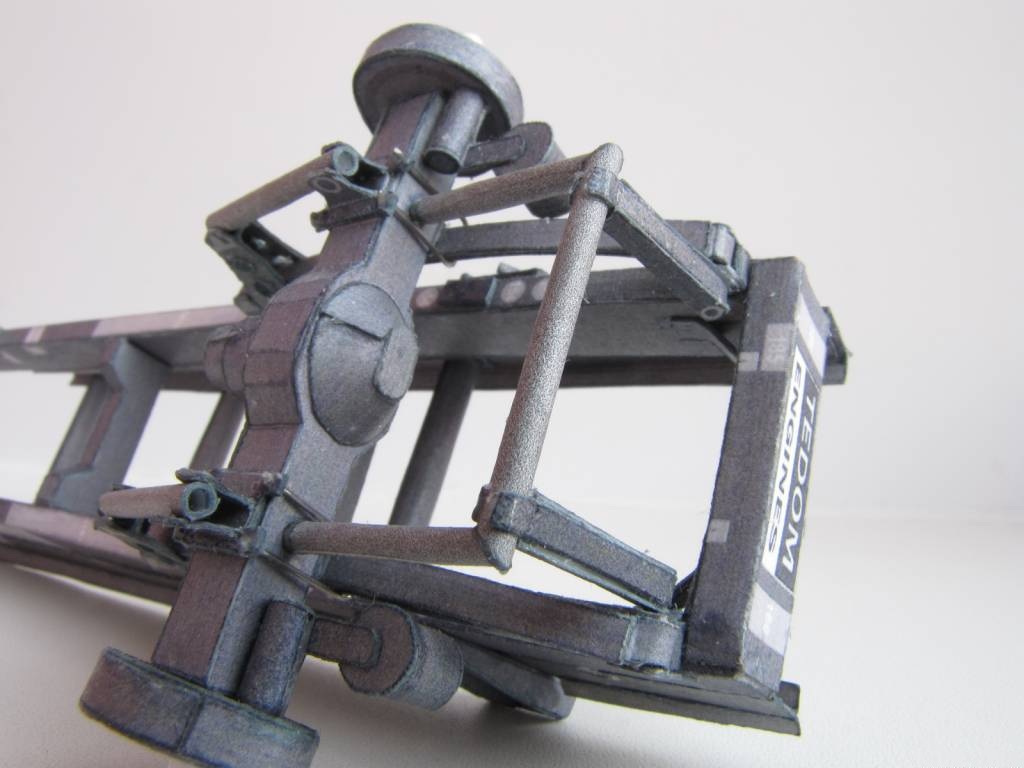

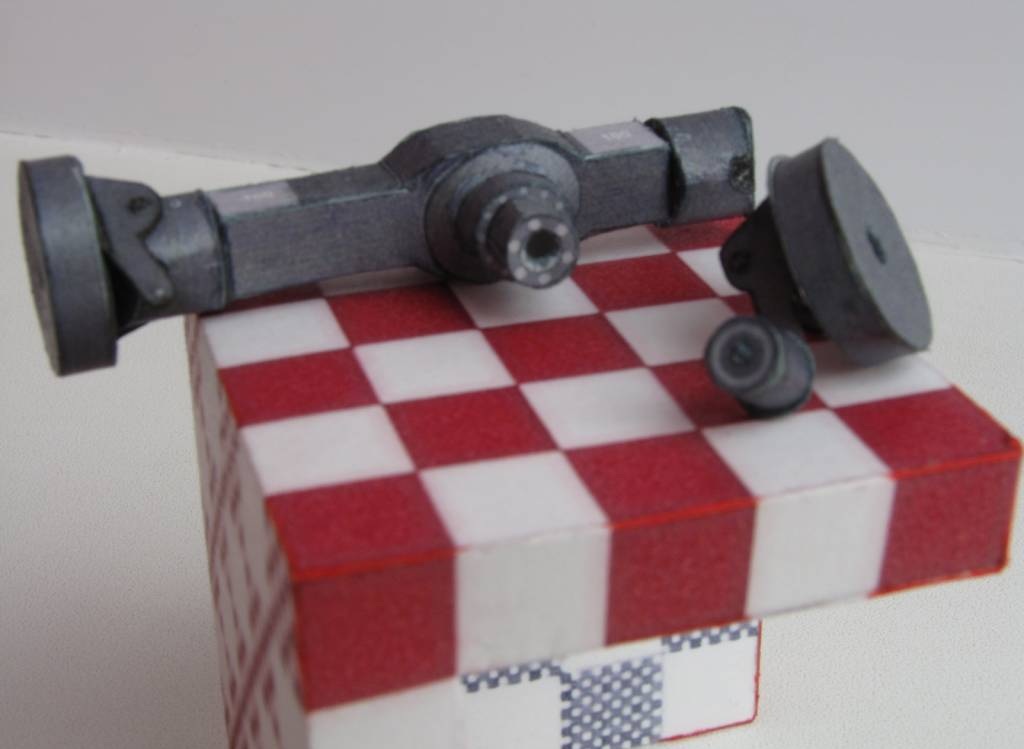

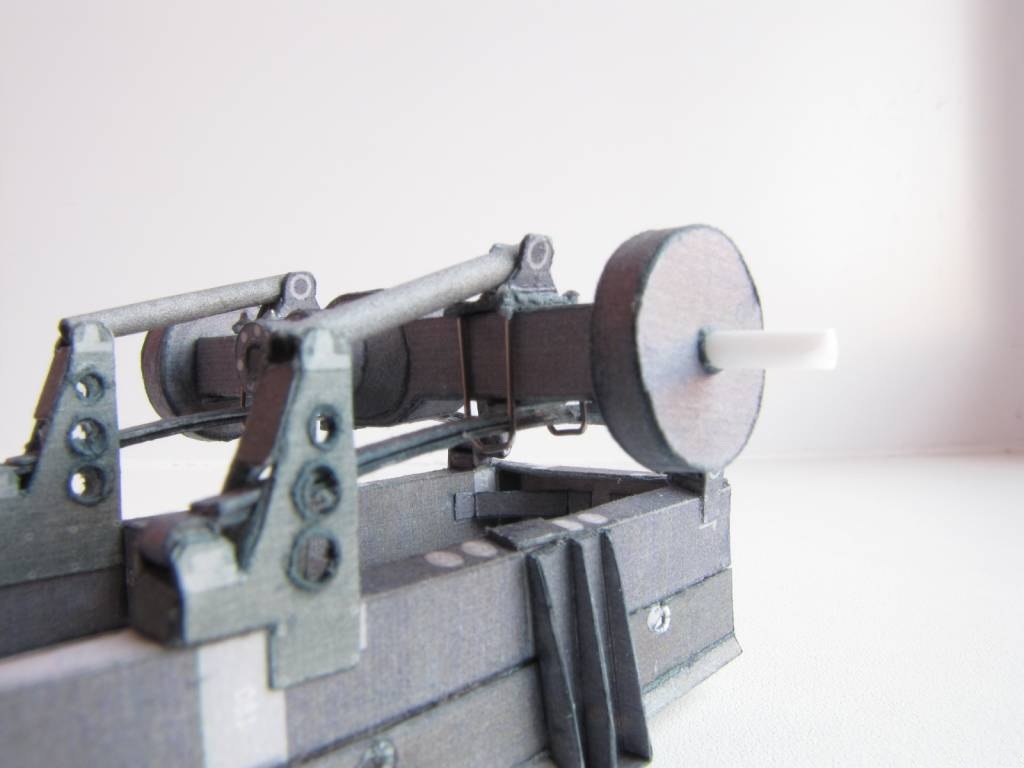

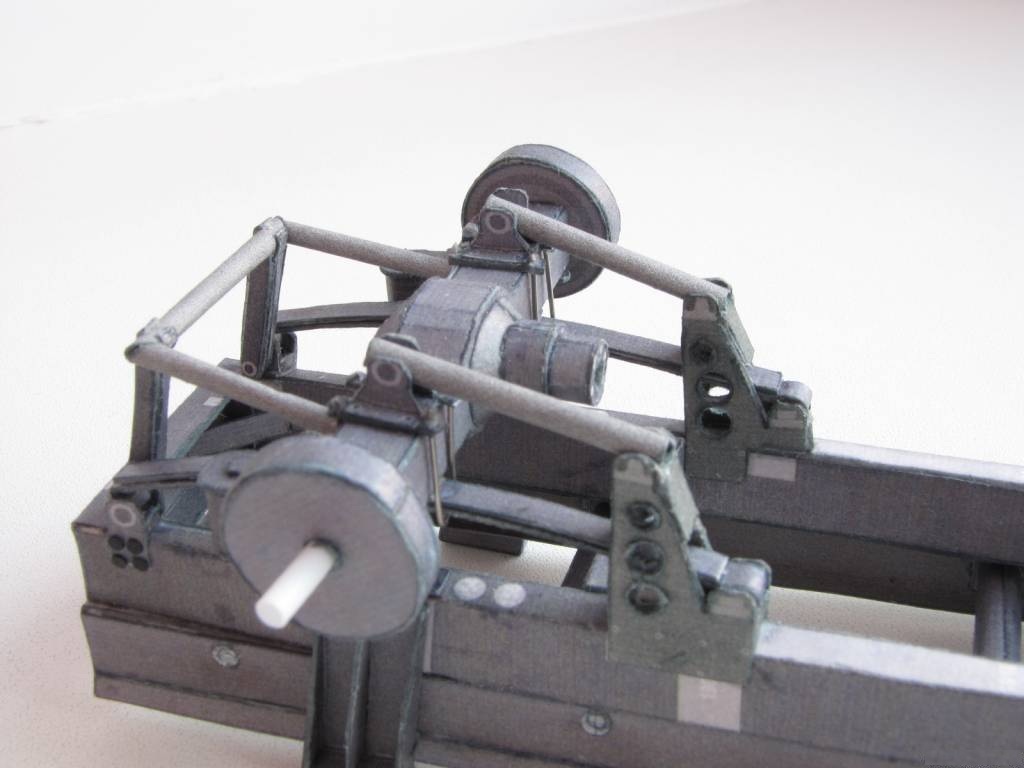

Задний мост на раме

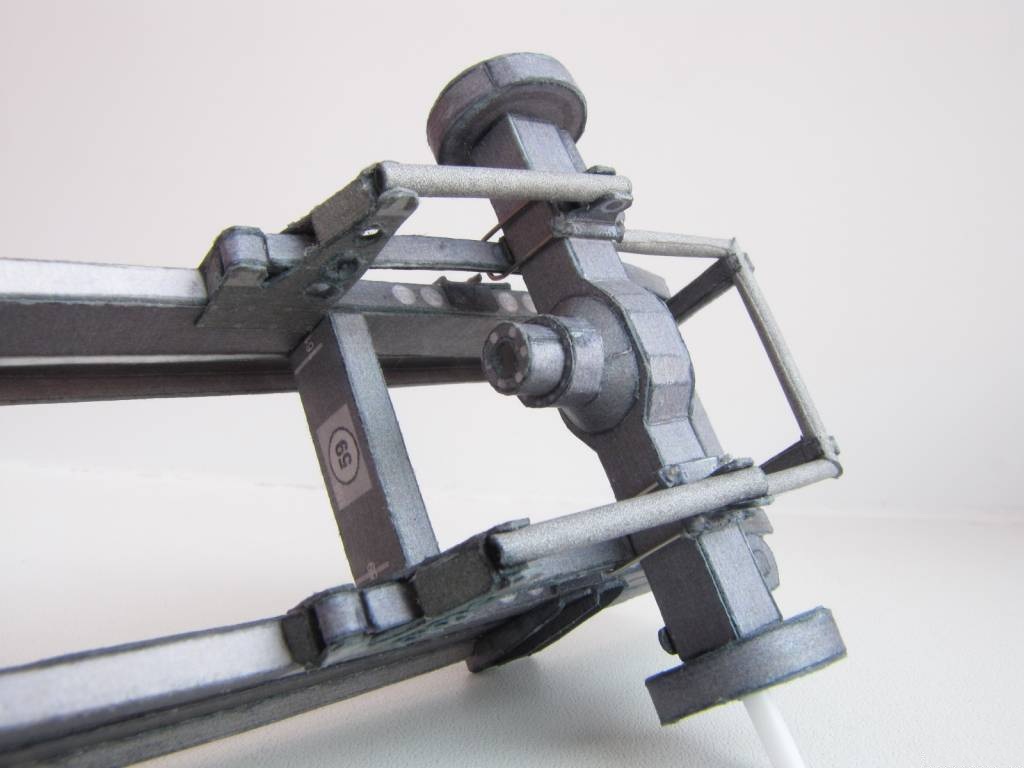

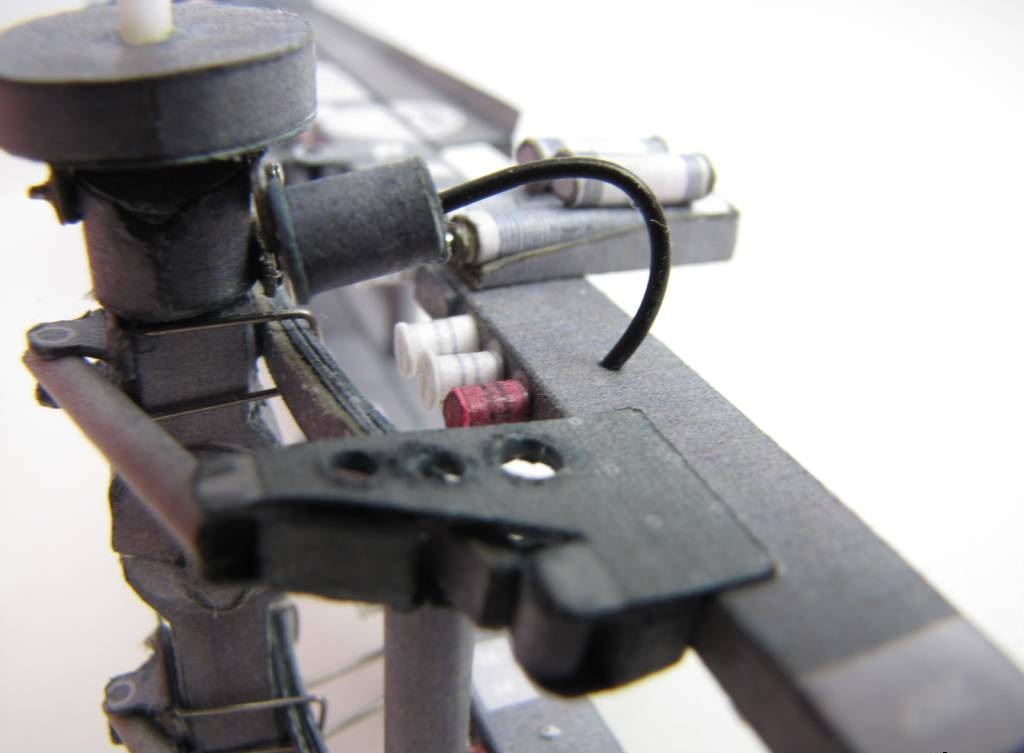

Хомуты, крепящие мост к рессорам, сделал из стержней для чистки внутреннего канала игл от многоразовых медицинских шприцев. Были когда то такие.

Детали круглые в сечении делаю не из зубочисток.

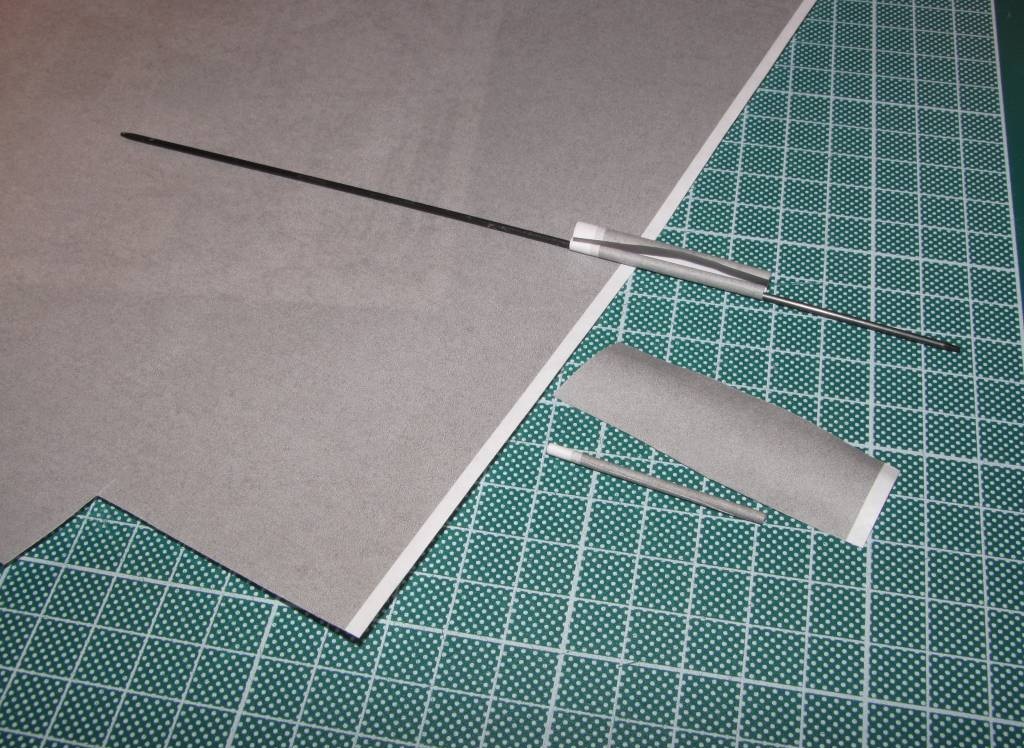

Распечатал на офиске лист требуемого цвета и кручу на миллиметровой спице.
Легко сделать нужного диаметра и длины.

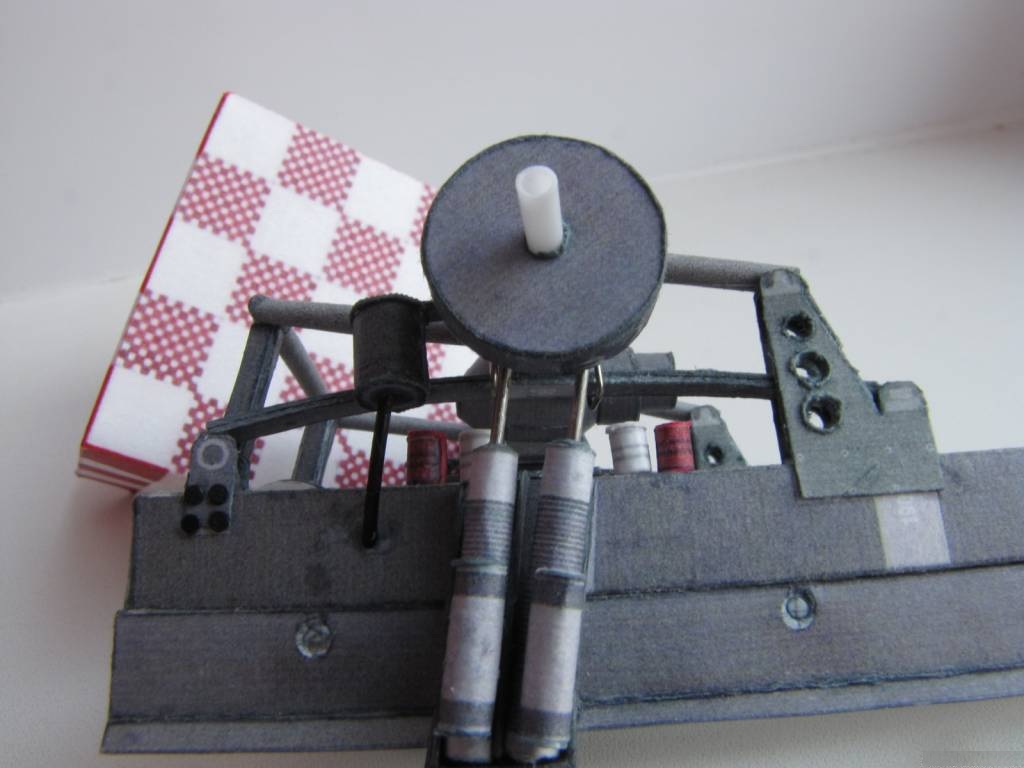

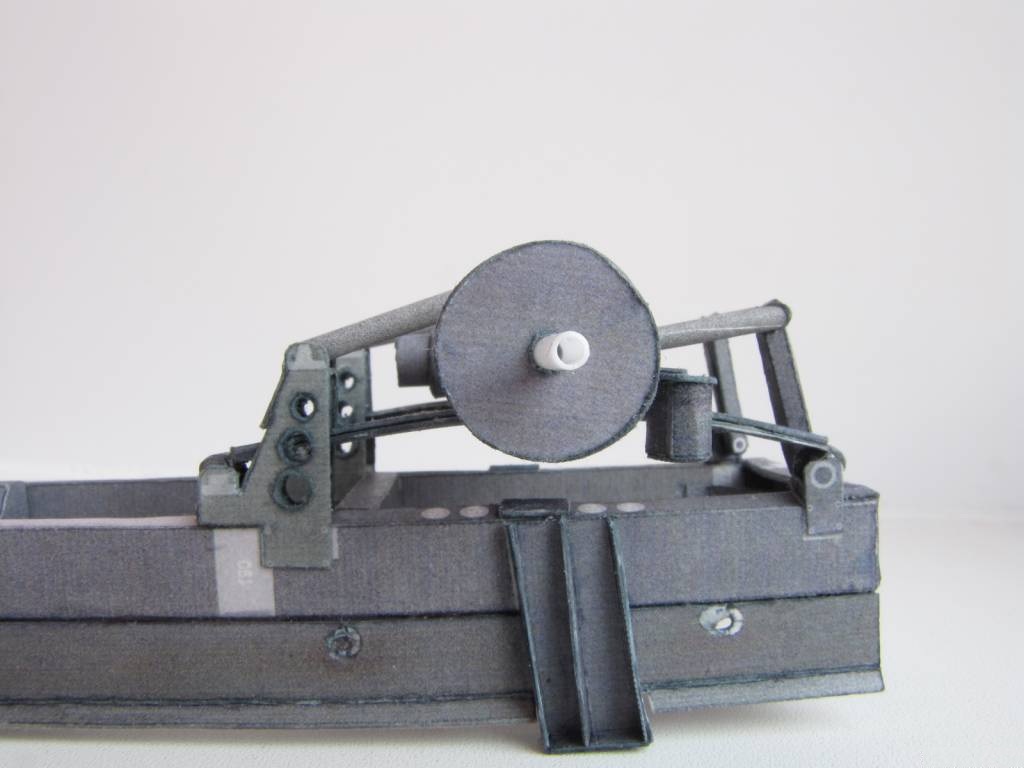

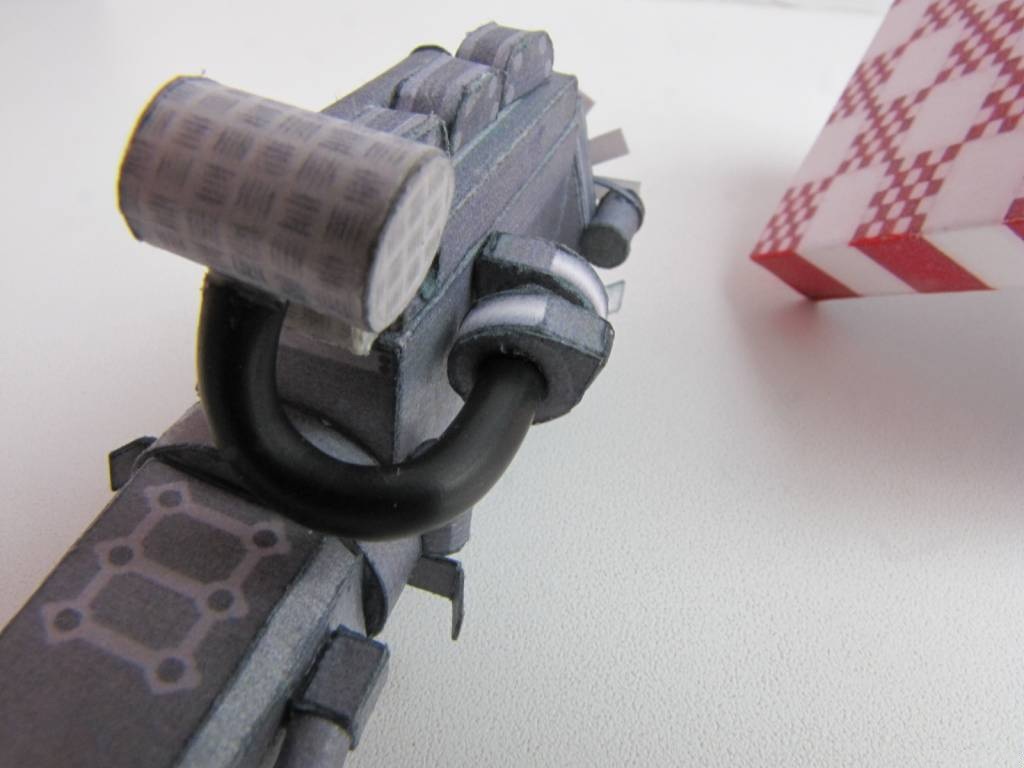

Амортизаторы.

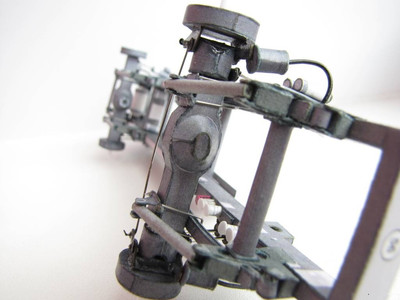

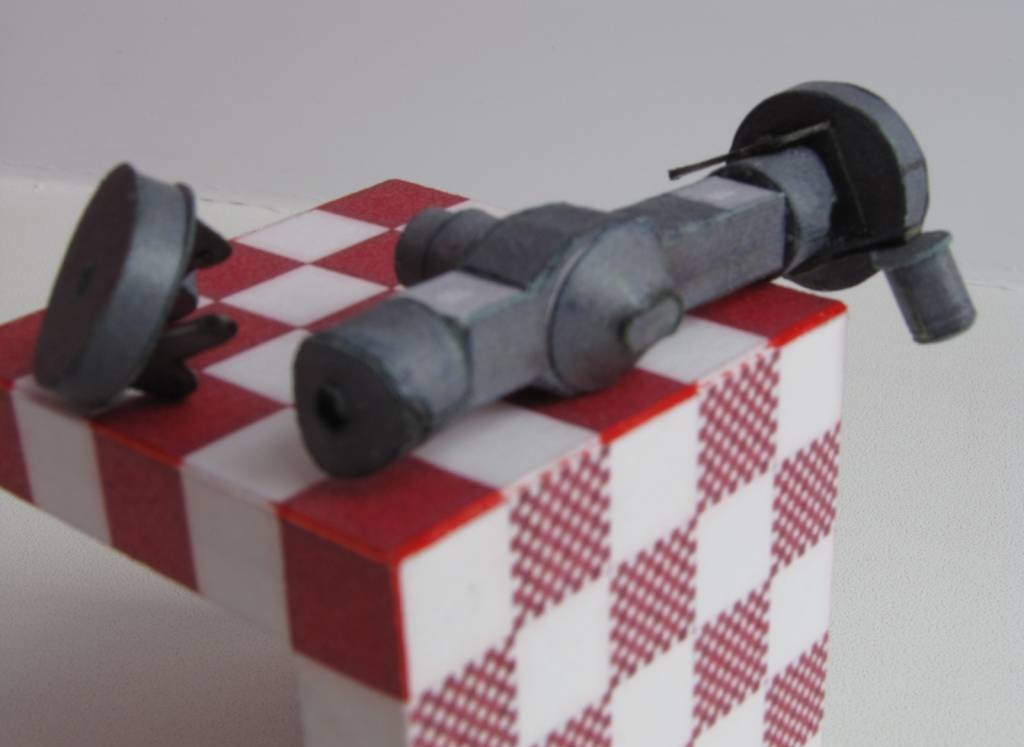

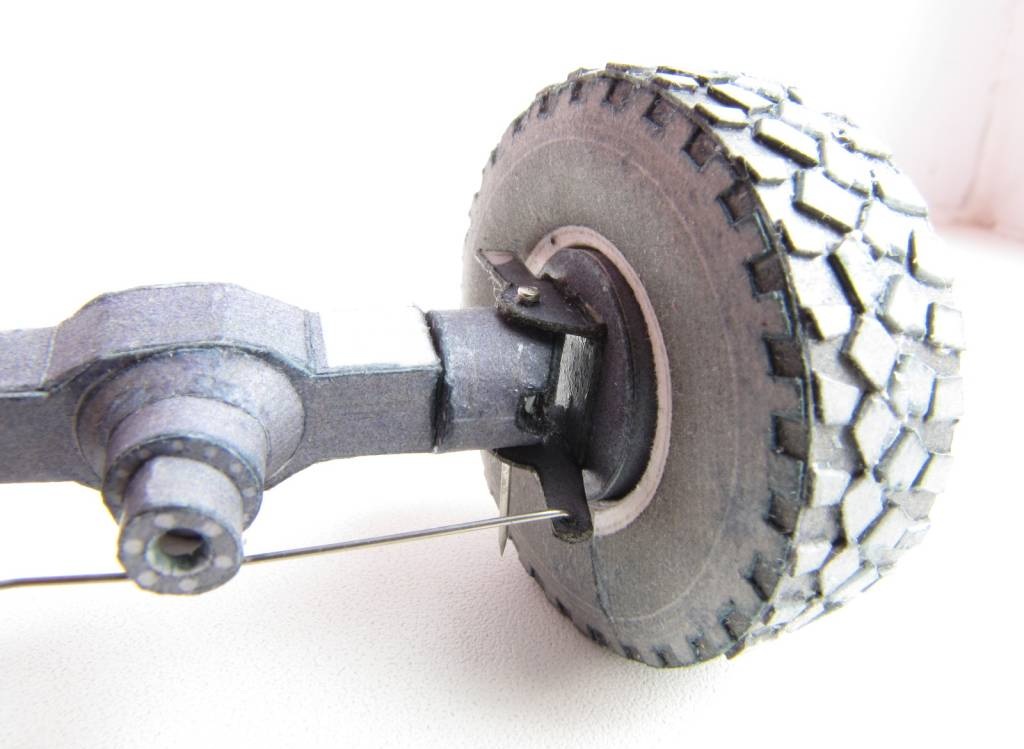

Передний мост.

нашёл на фотоаппарате кнопку МАКРО )))
может всё же инструкцию почитать?

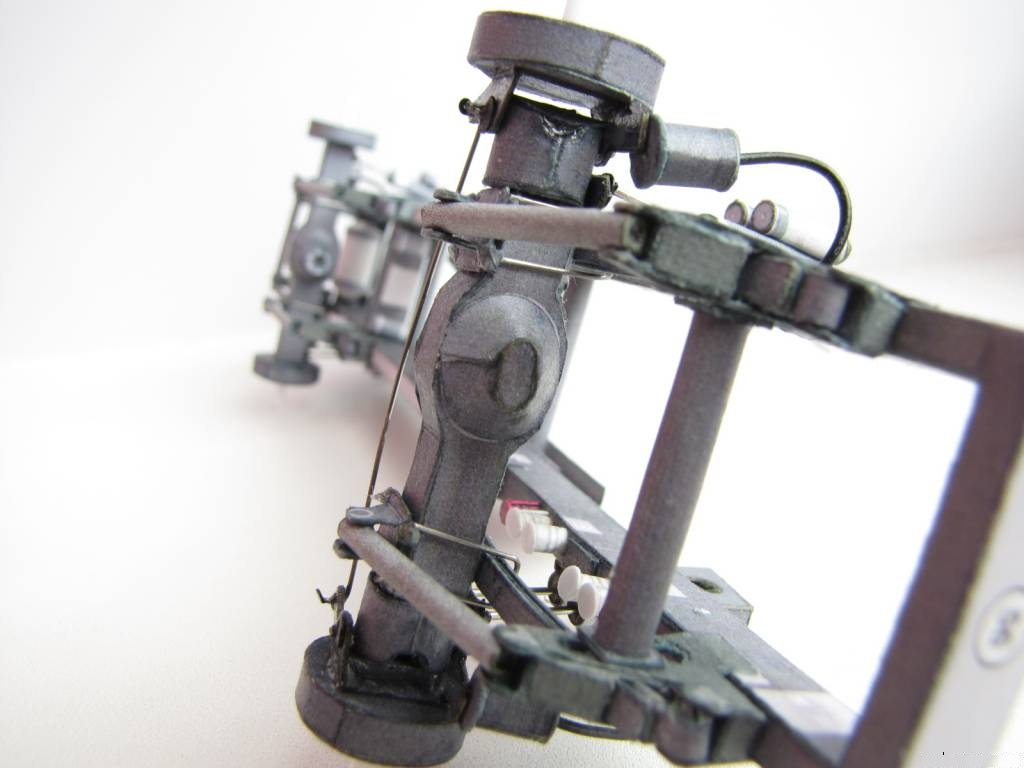

Передний мост на раме

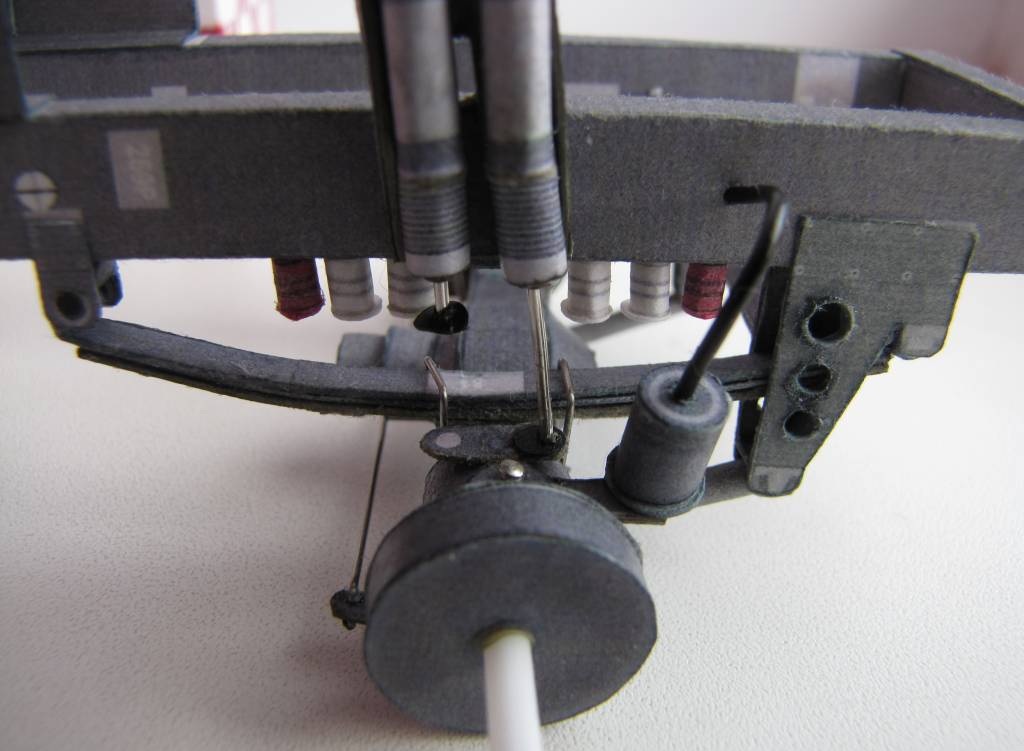

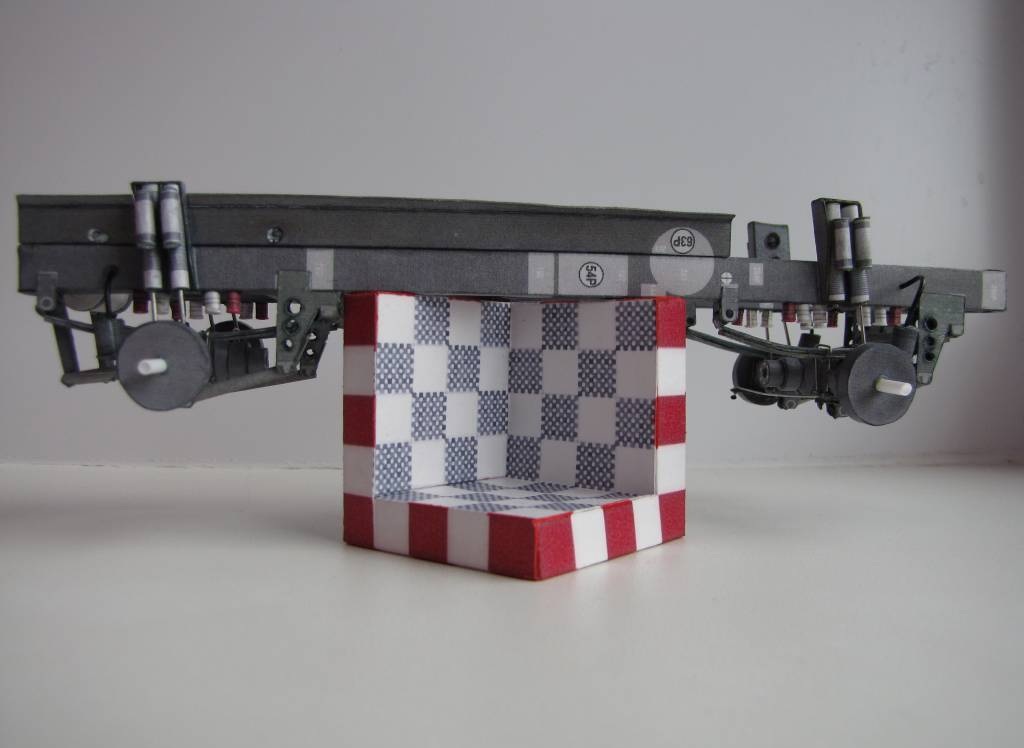

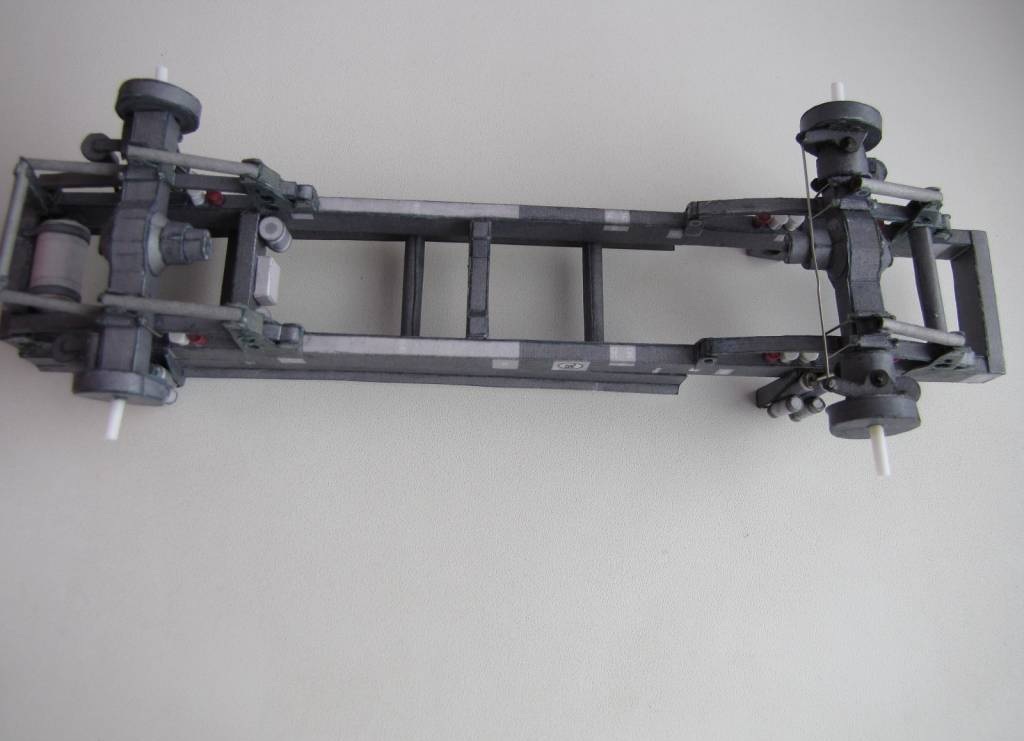

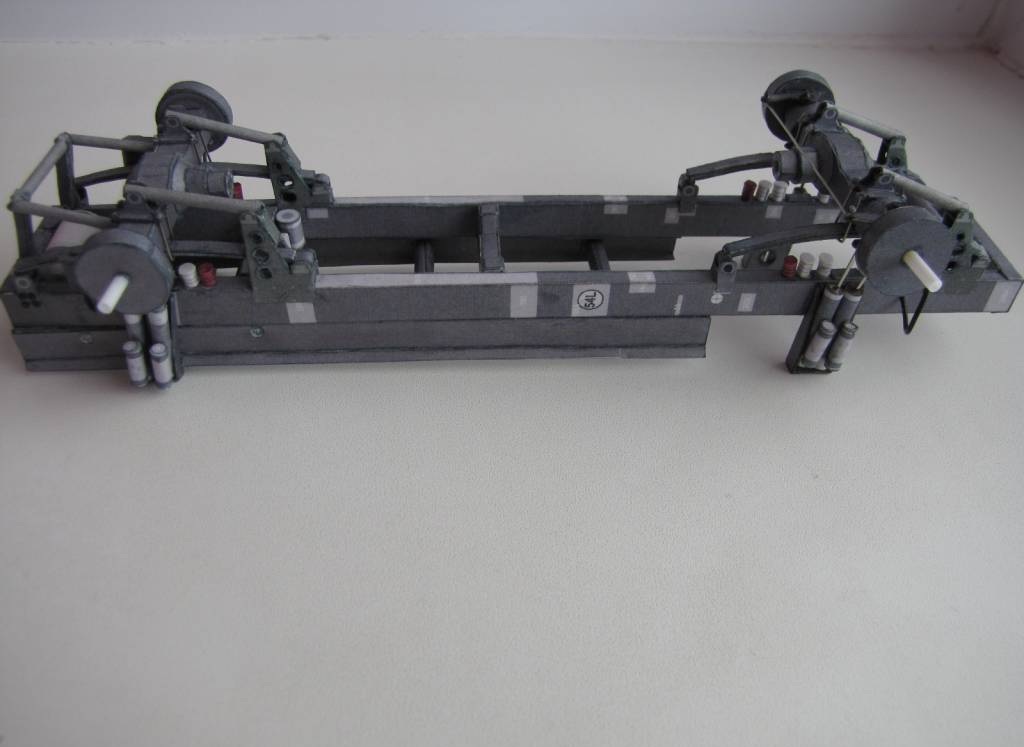

Подвеска готова

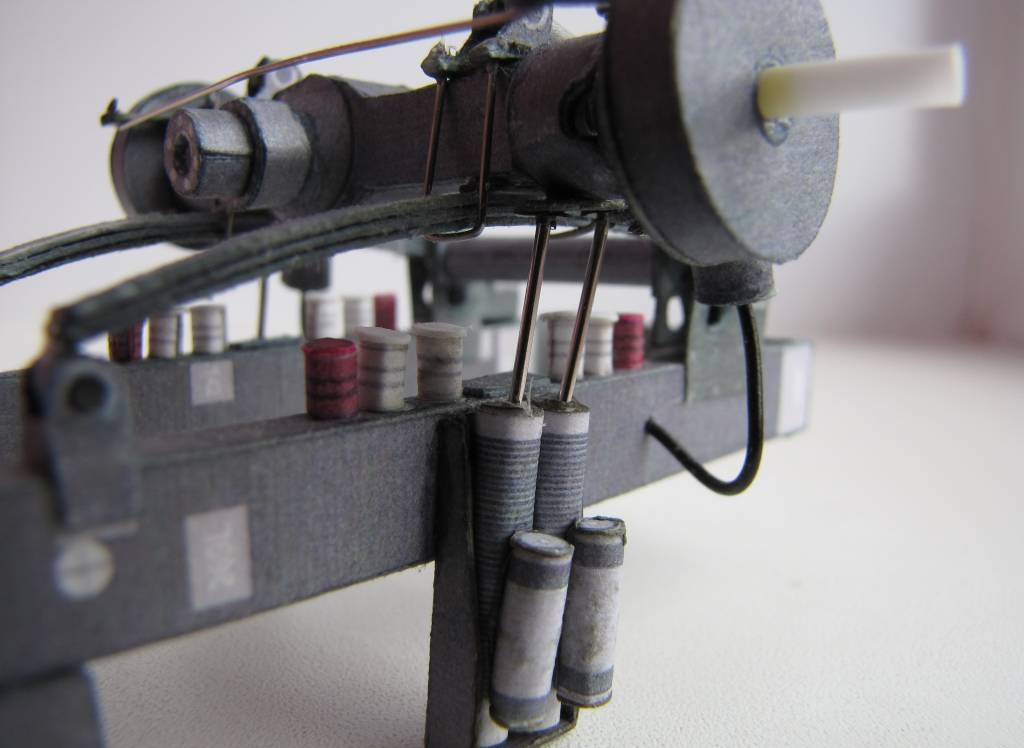

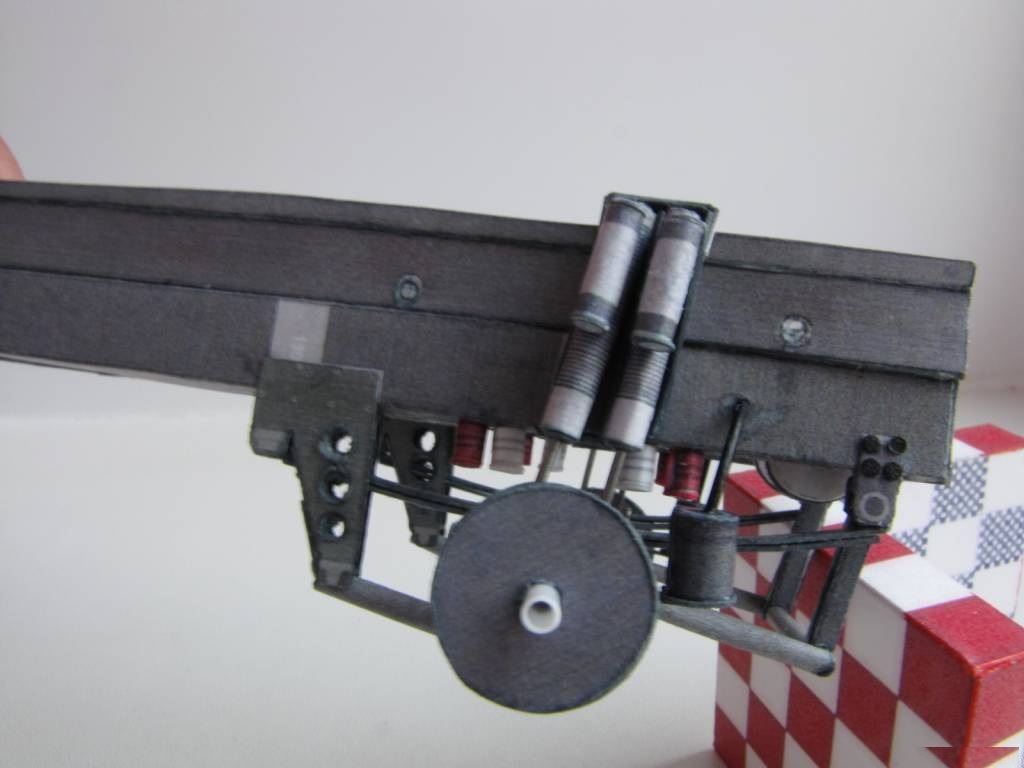

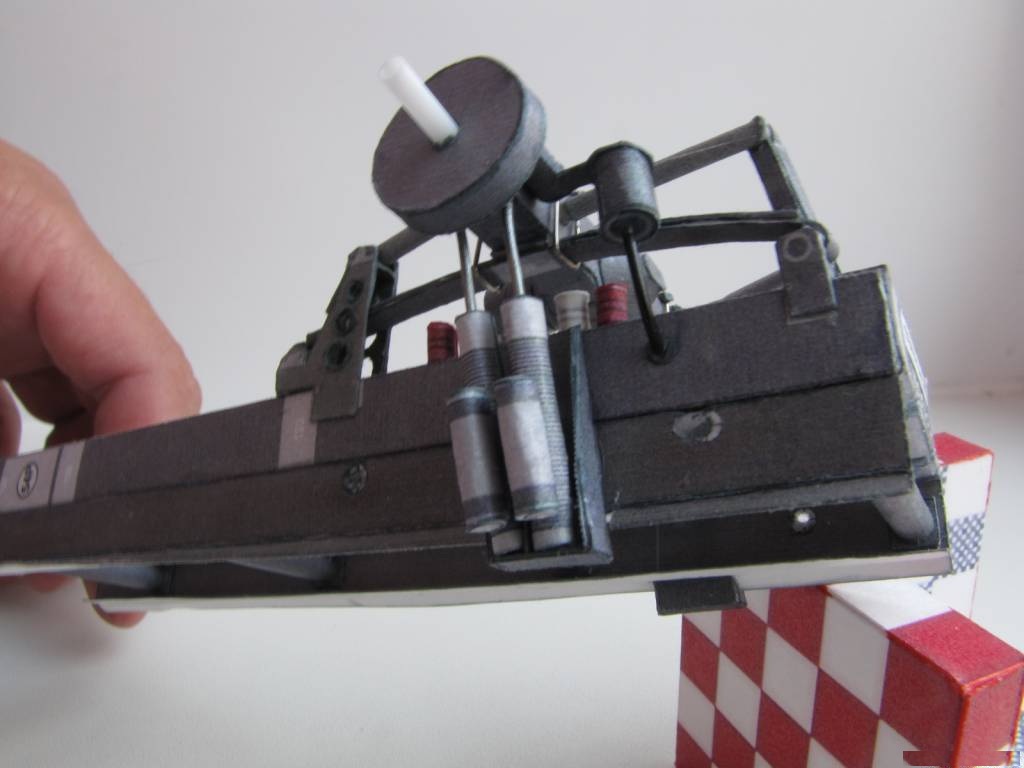

Амортизаторы "рабочие": левый в верхнем крайнем положении, правый в нижнем.

Поворот колёс. Видео.

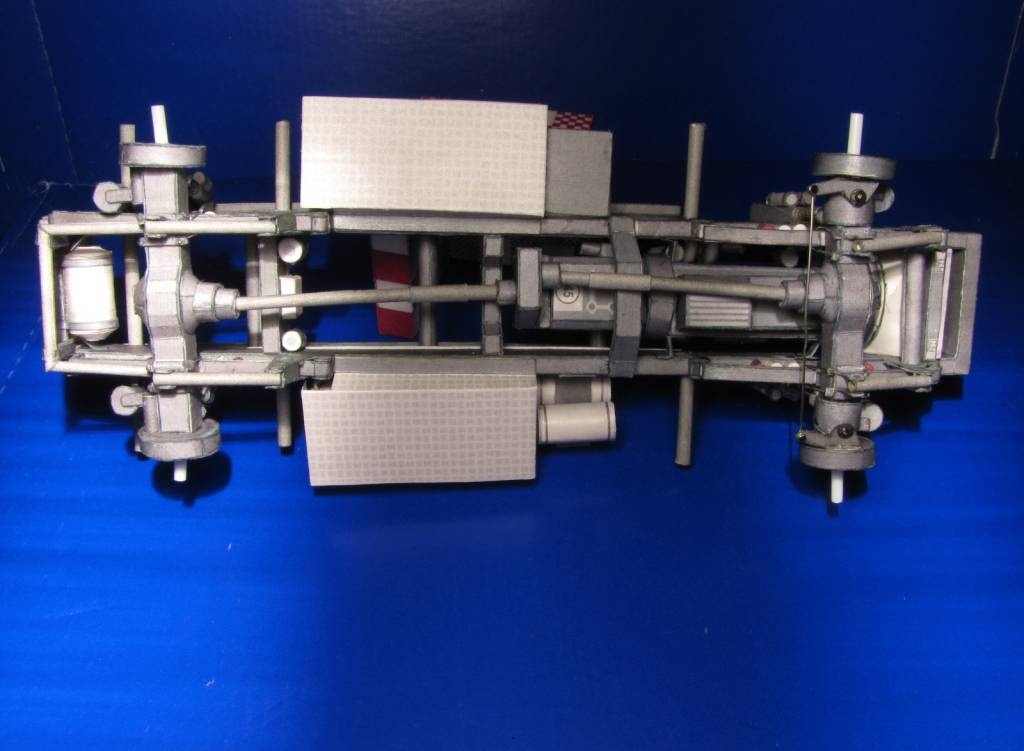

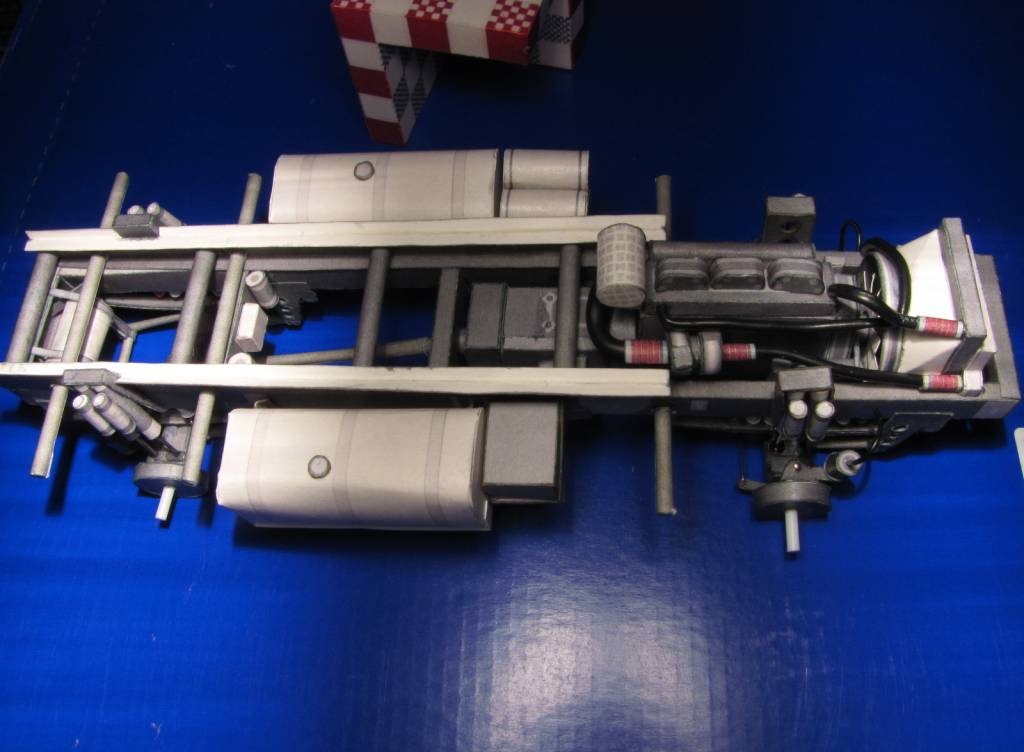

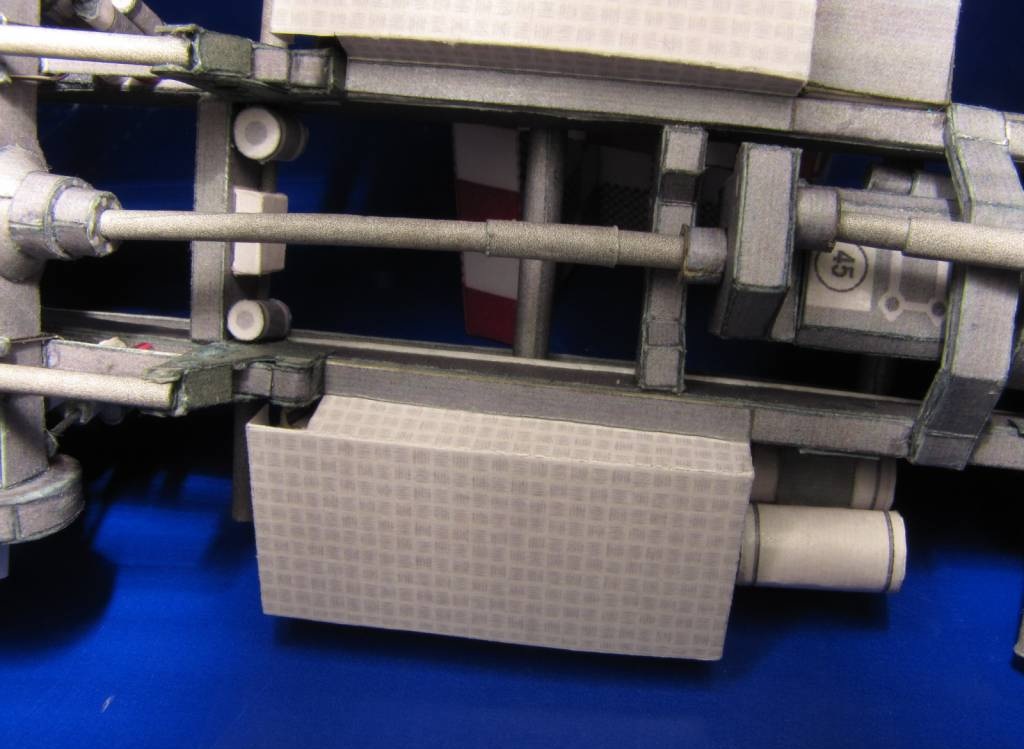

Баки и карданы.

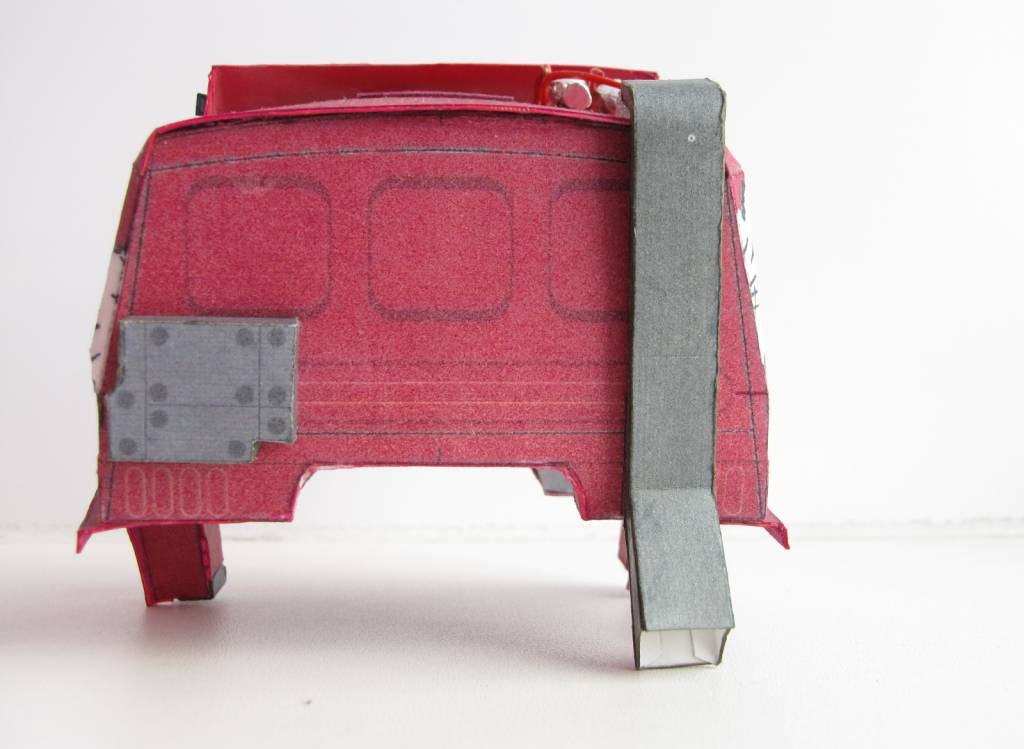

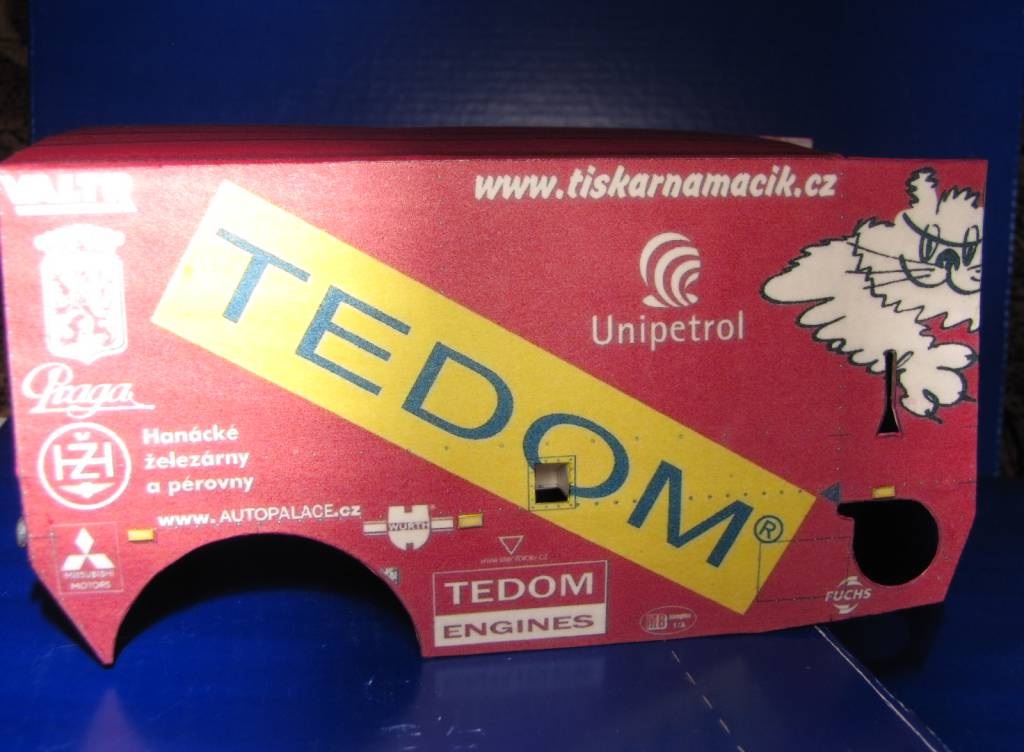

Кузов. Уже более красочные снимки.

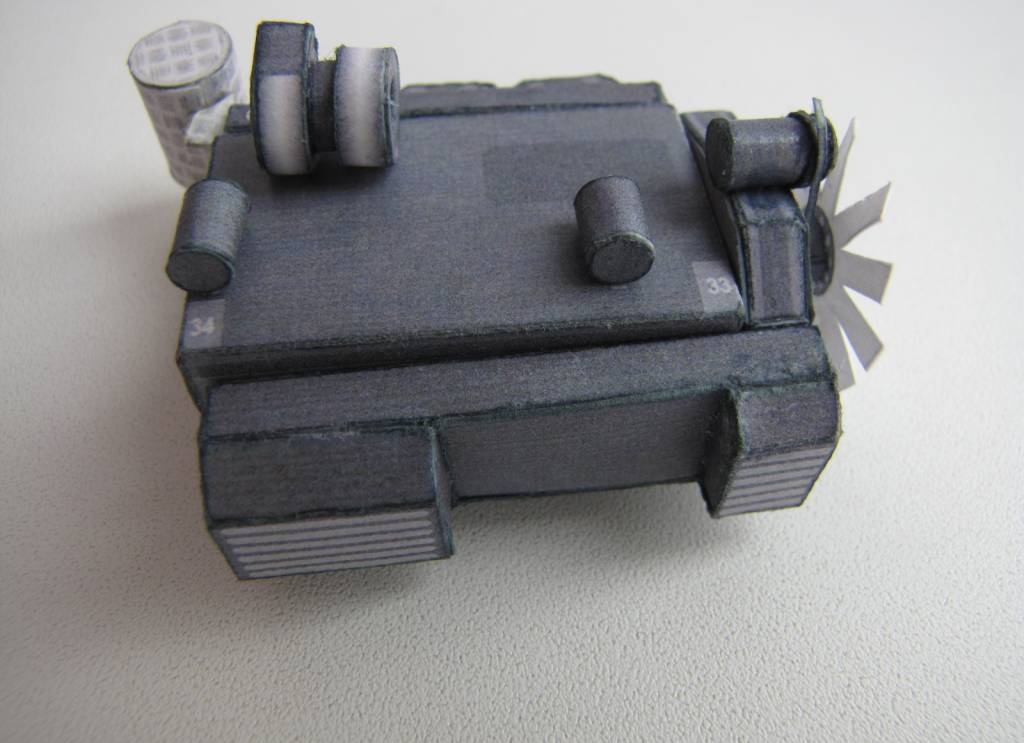

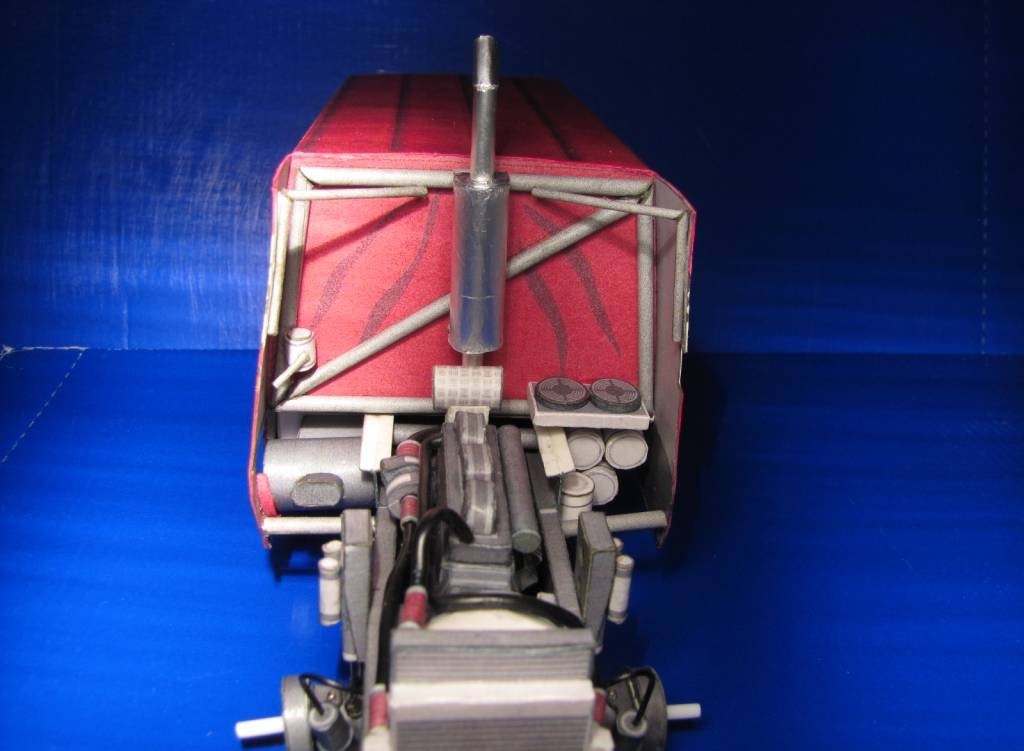

Фильтры. Вентиляторы. Система выпуска.

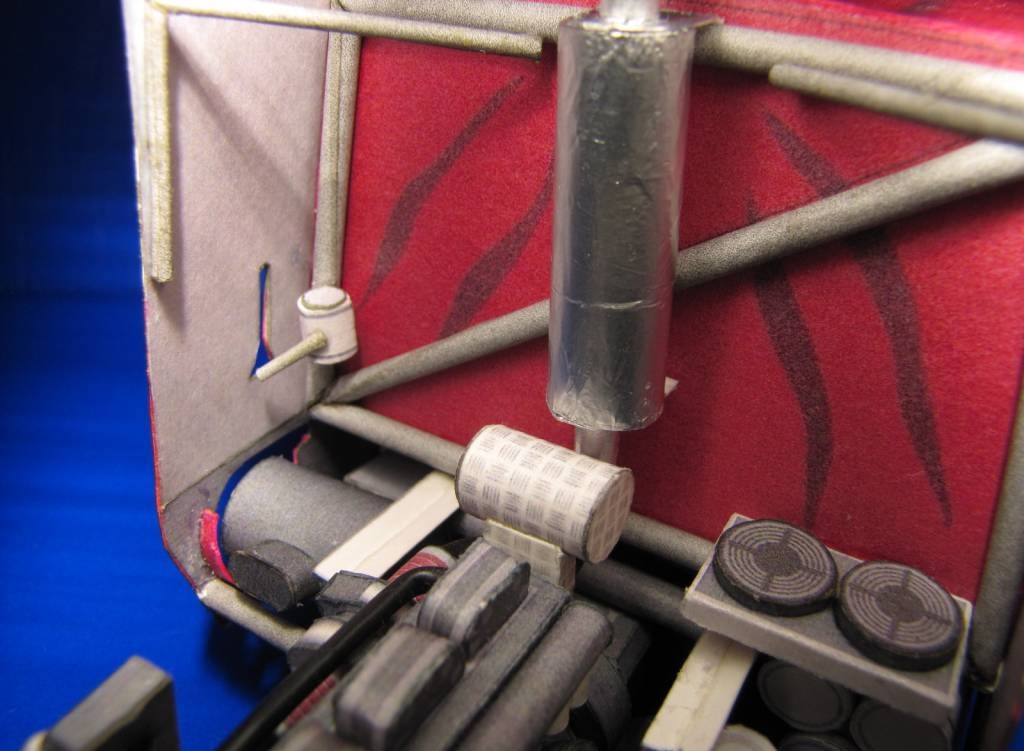

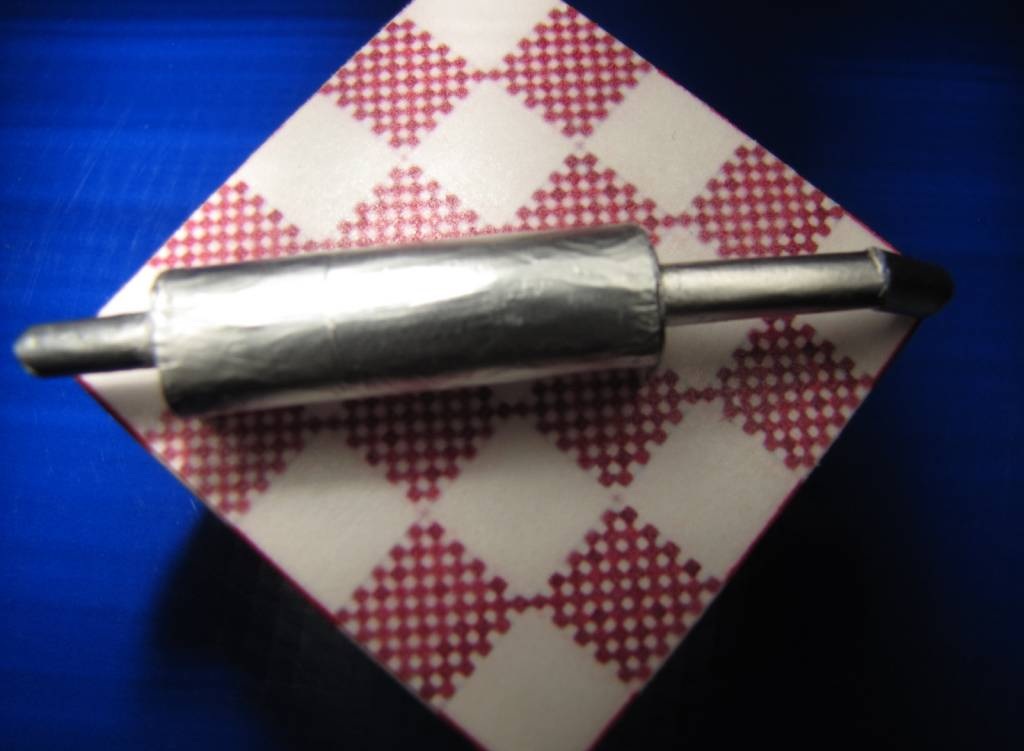

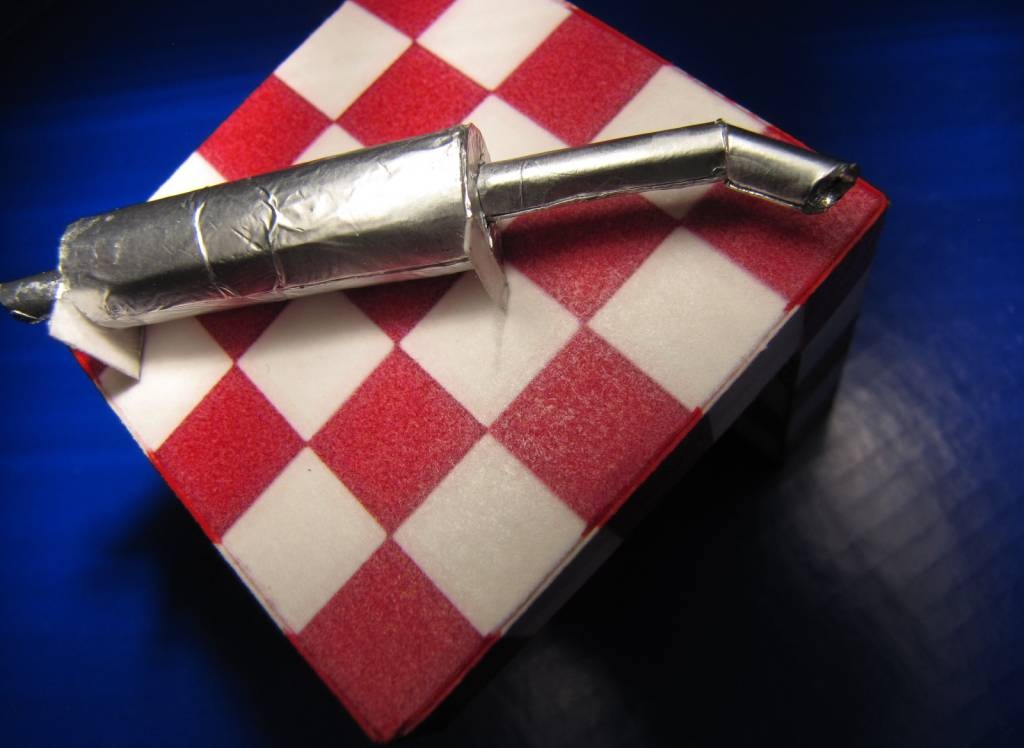

Труба и глушитель из ватмана обклеенного пищевой фольгой.

Стекольные работы завершены.

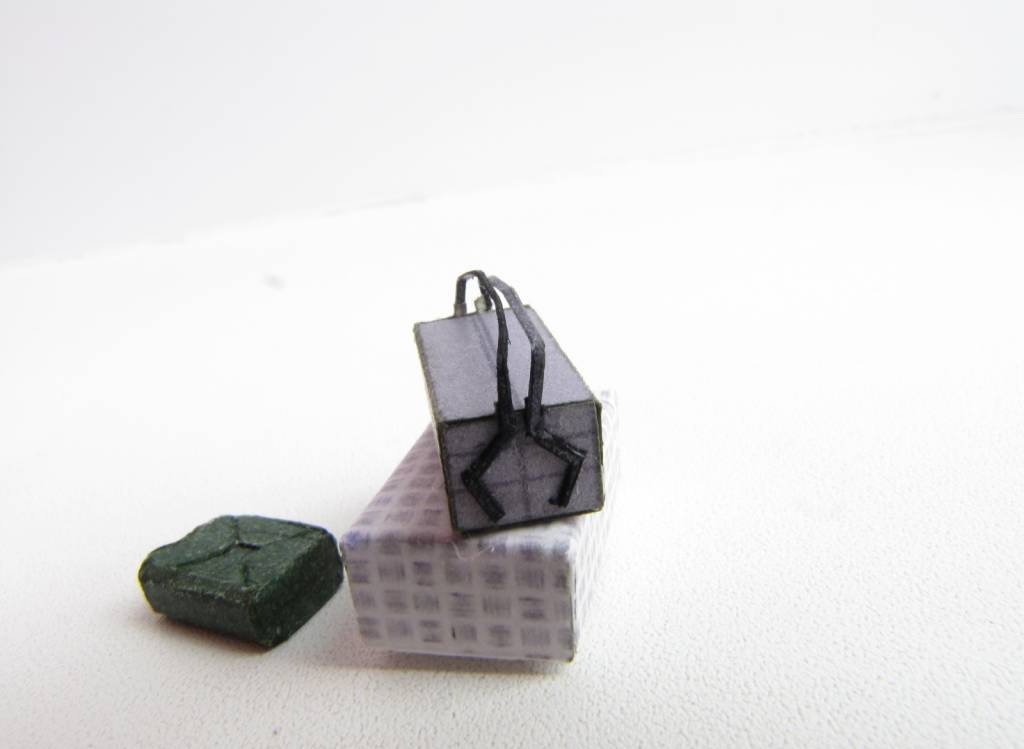

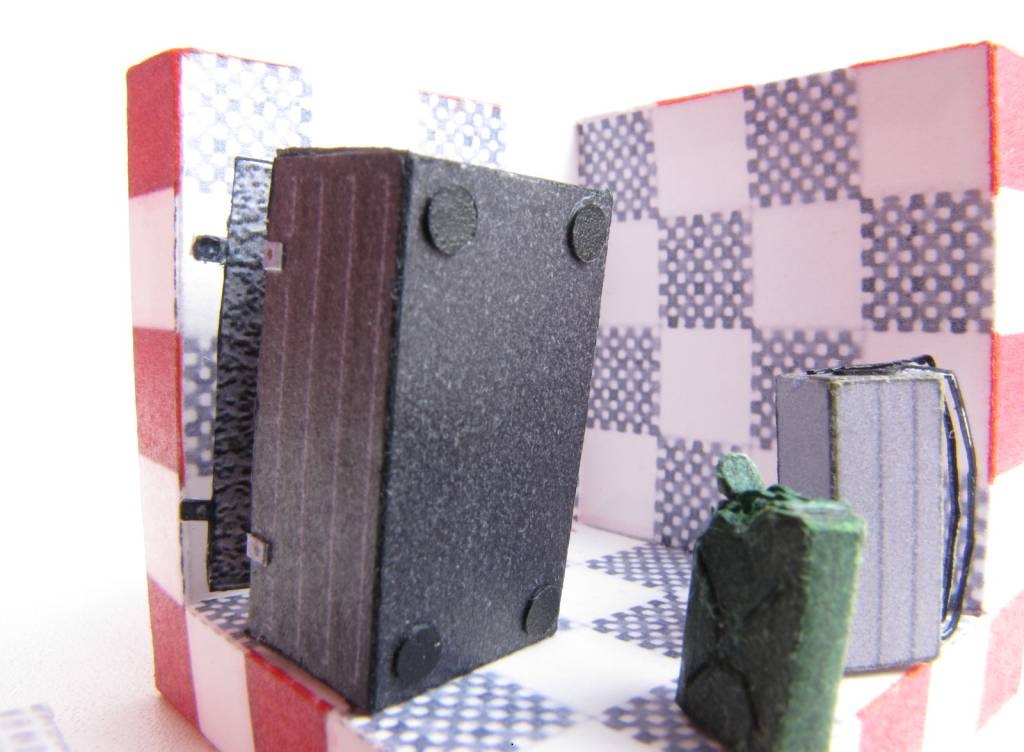

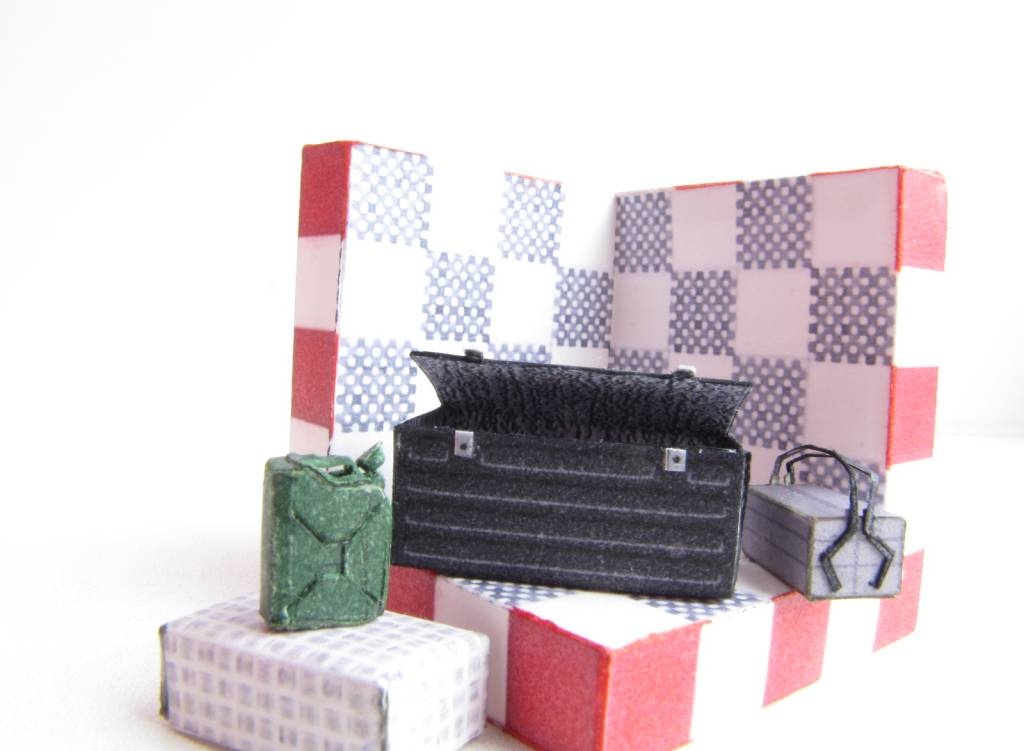

Малая канистра, кофр для запасных частей, ящик для инструментов

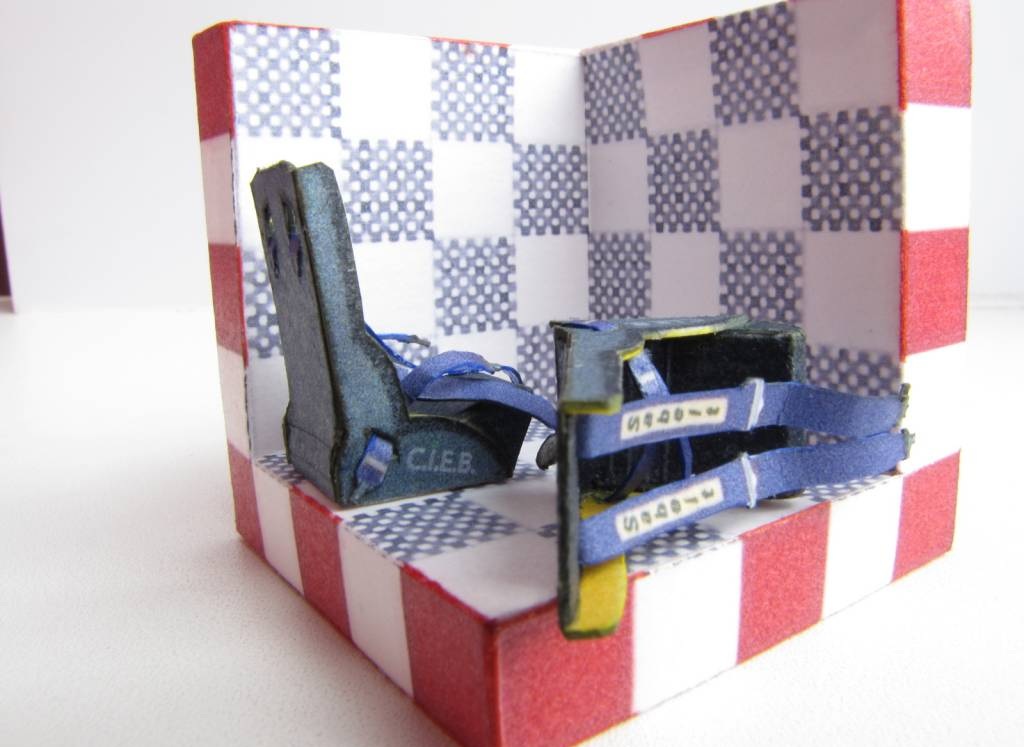

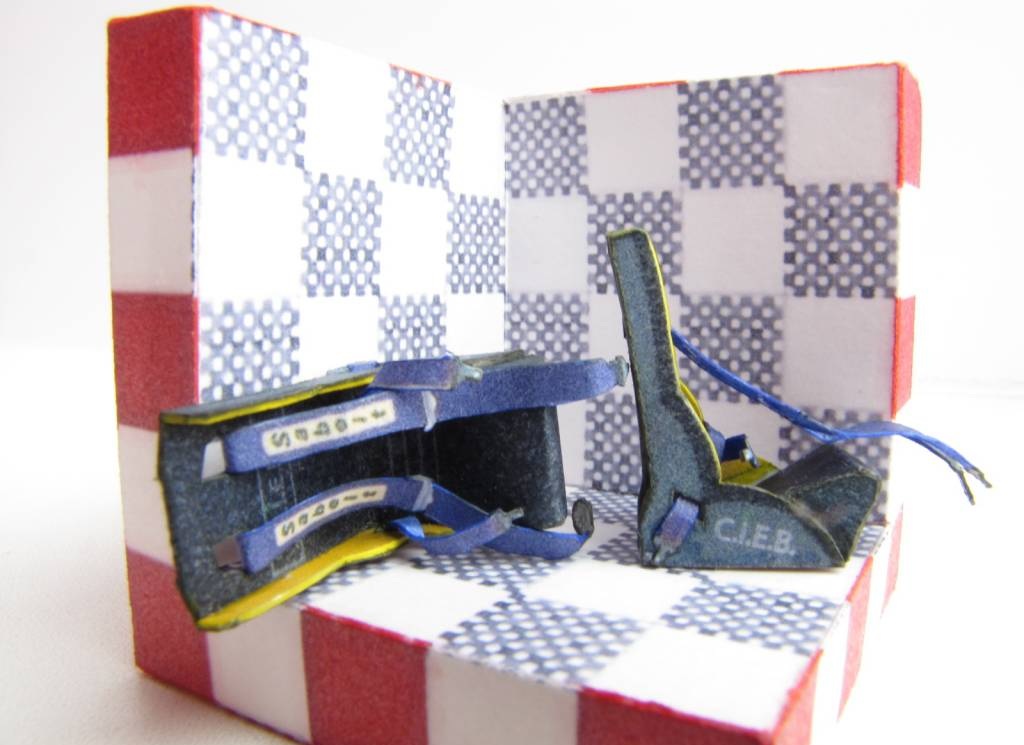

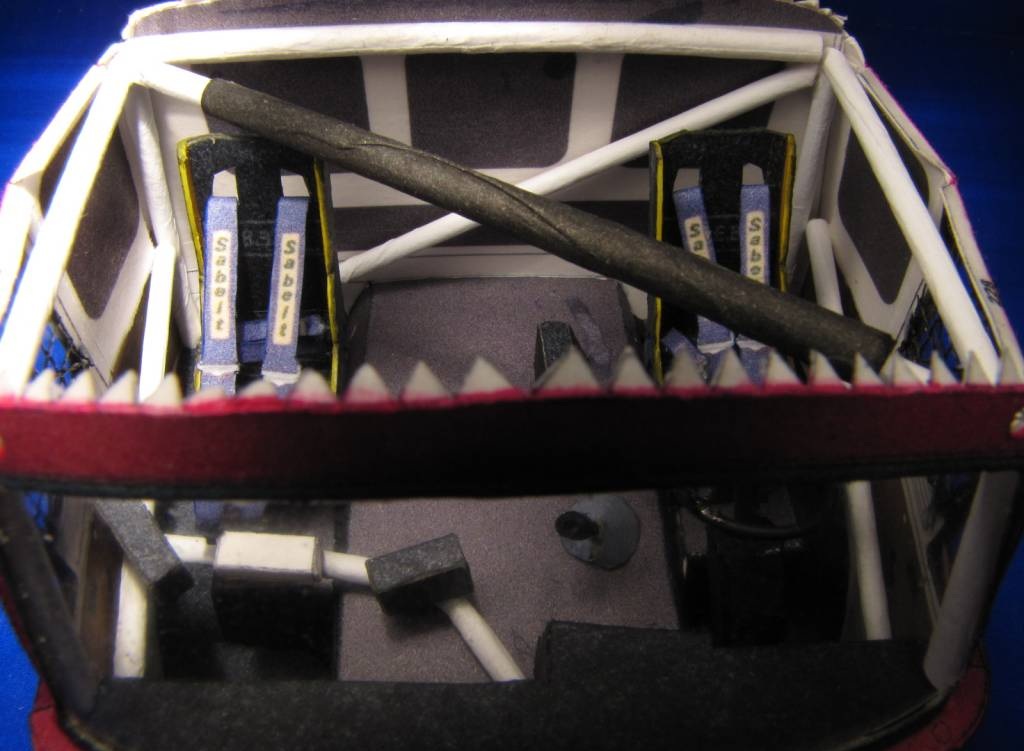

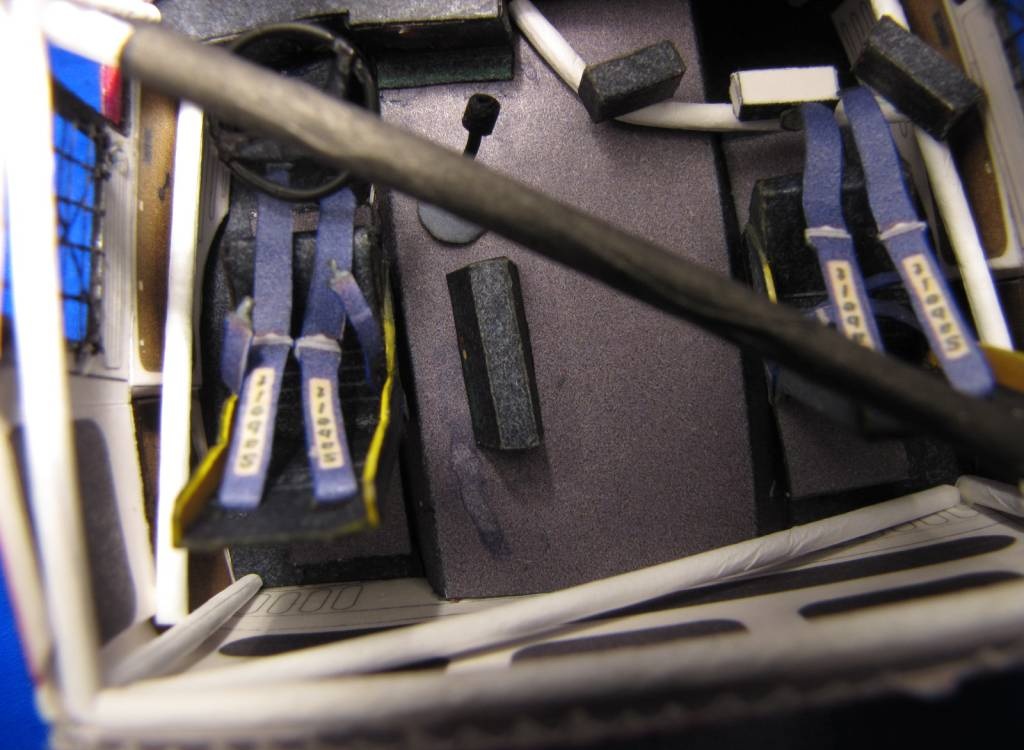

А так же стандартные сиденья ковшового типа с ремнями безопасности

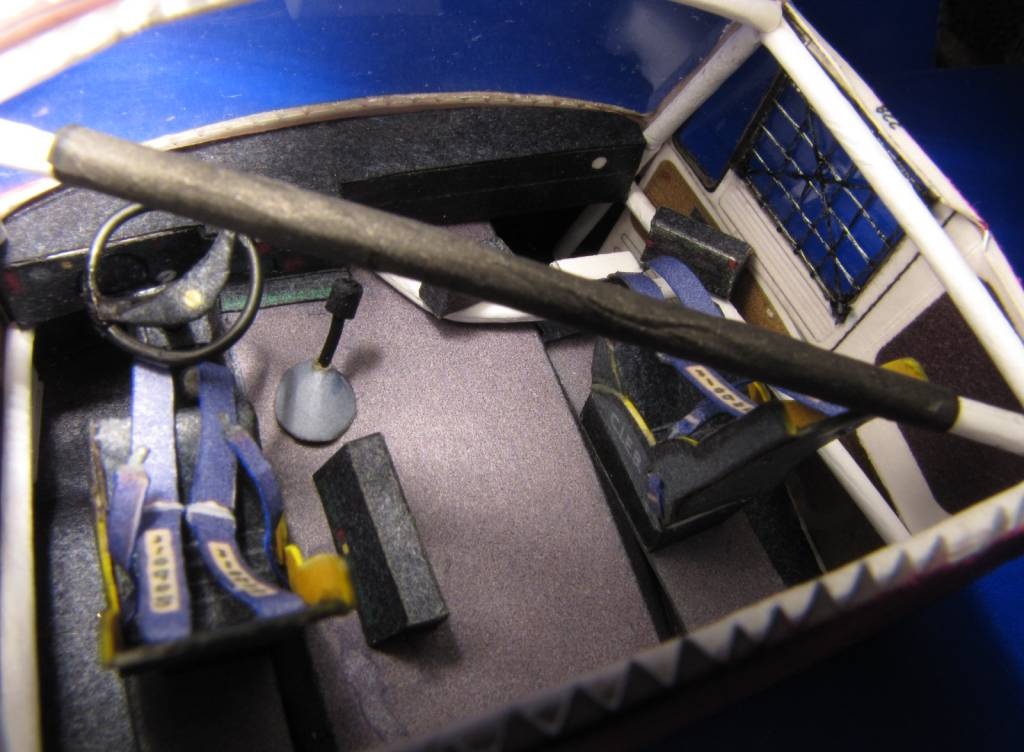

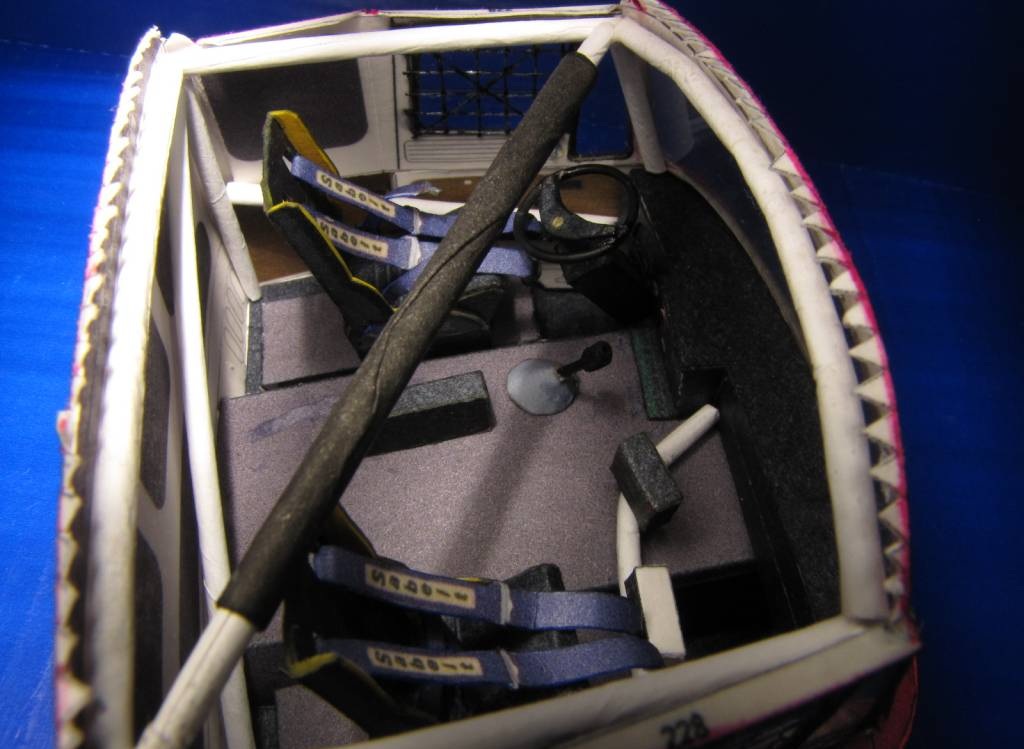

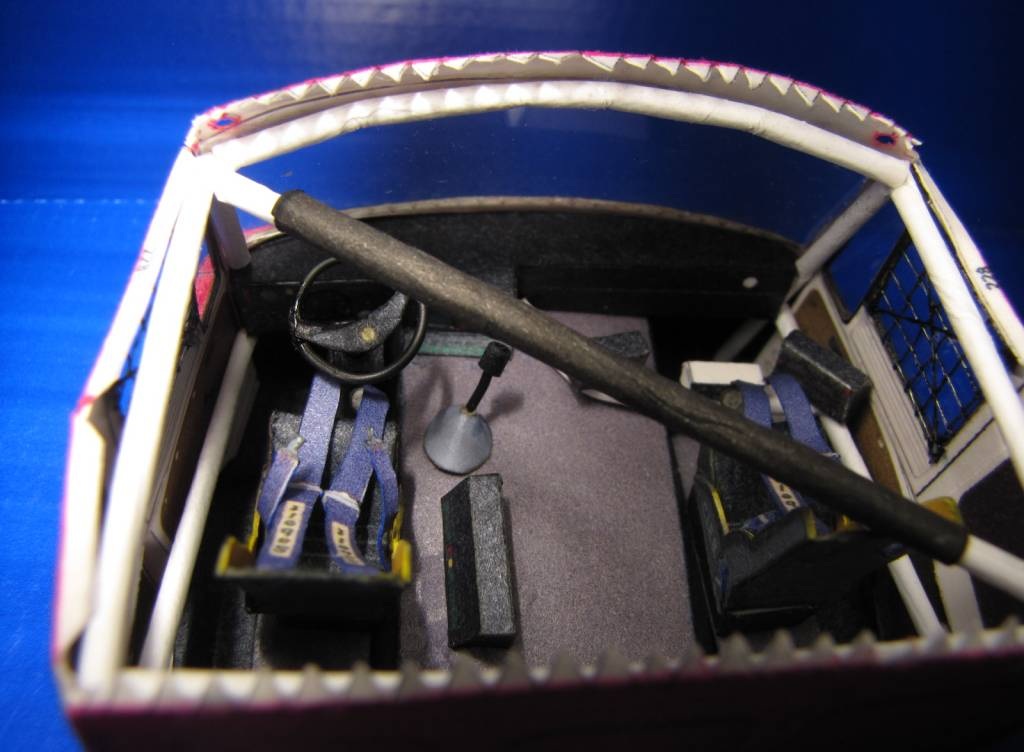

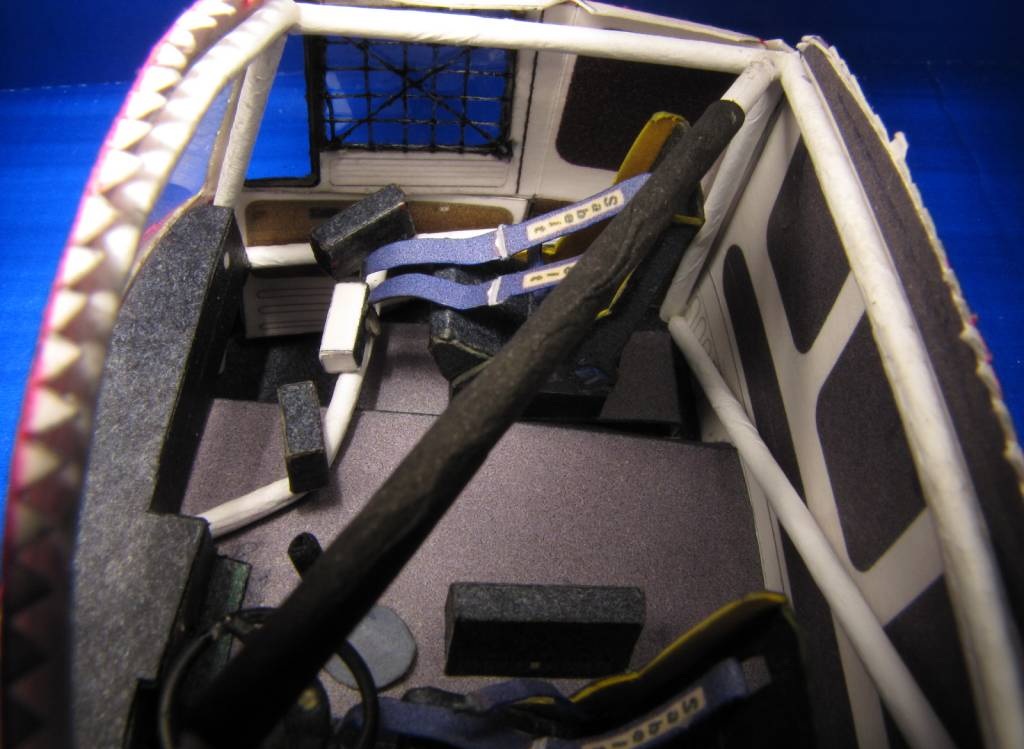

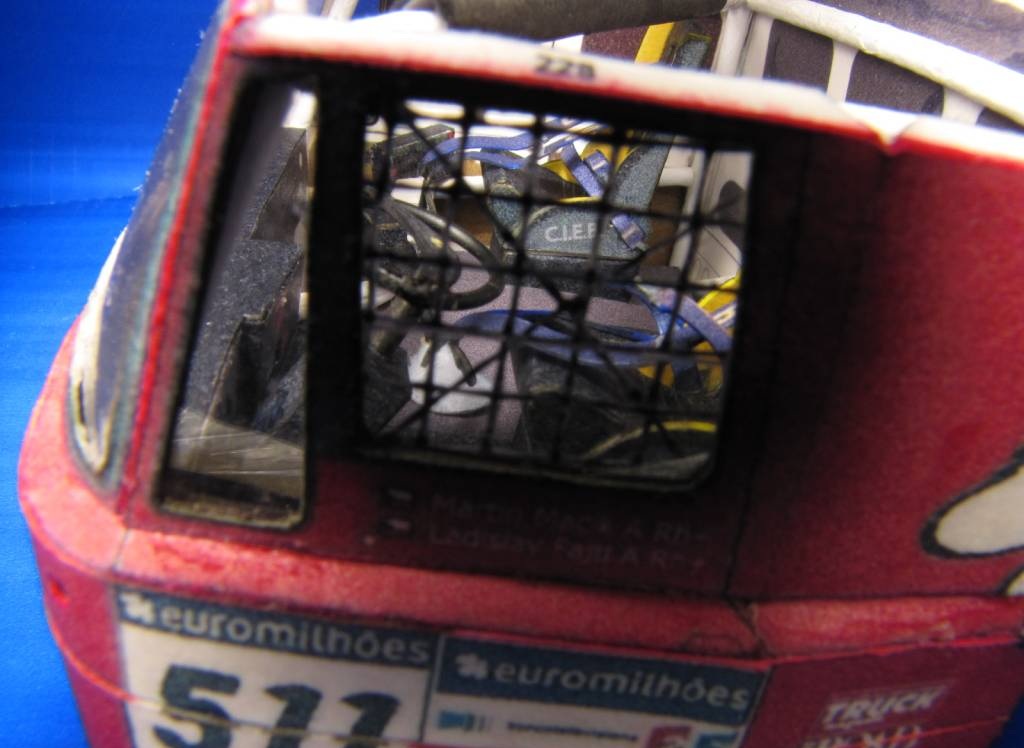

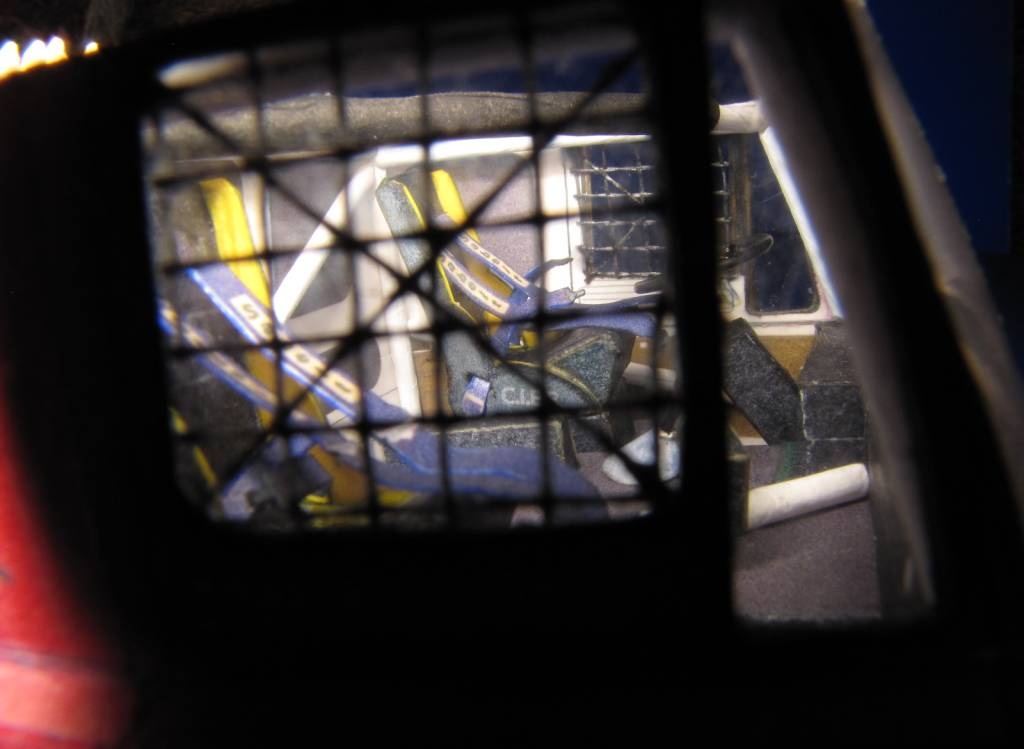

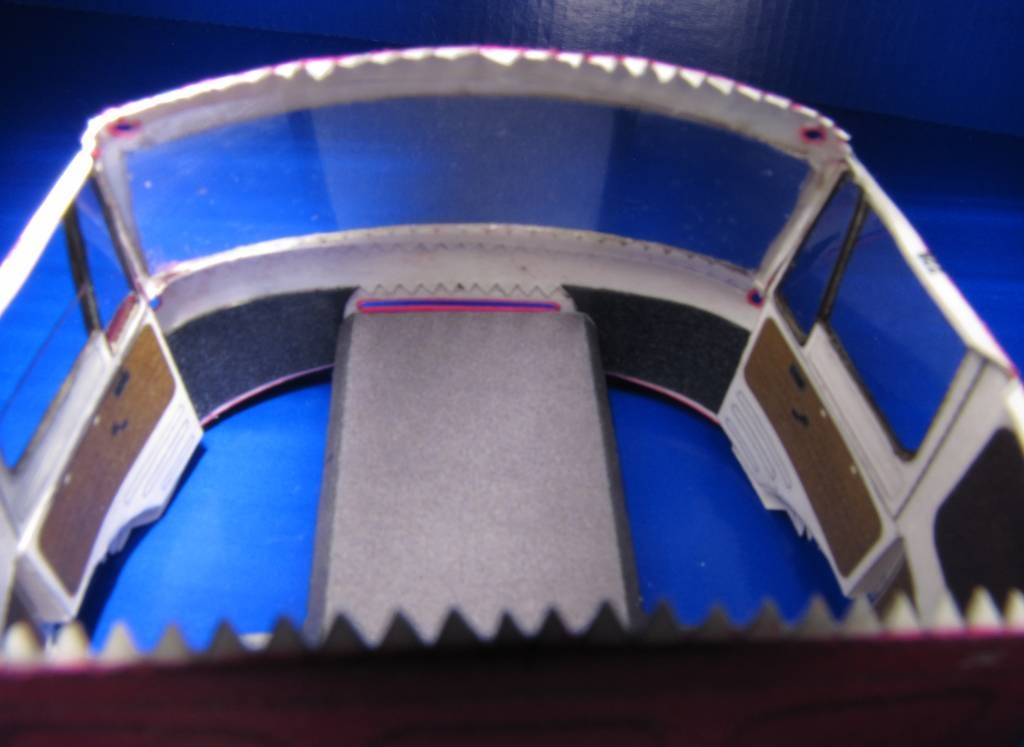

Последний взгляд на салон и закрываю крышей.

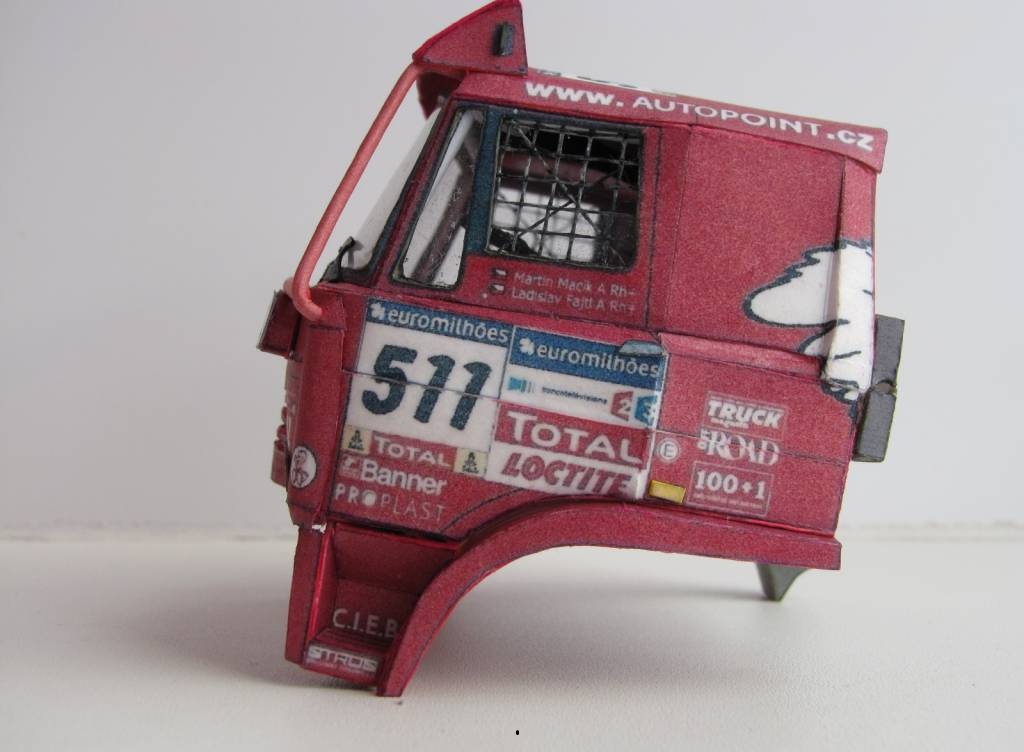

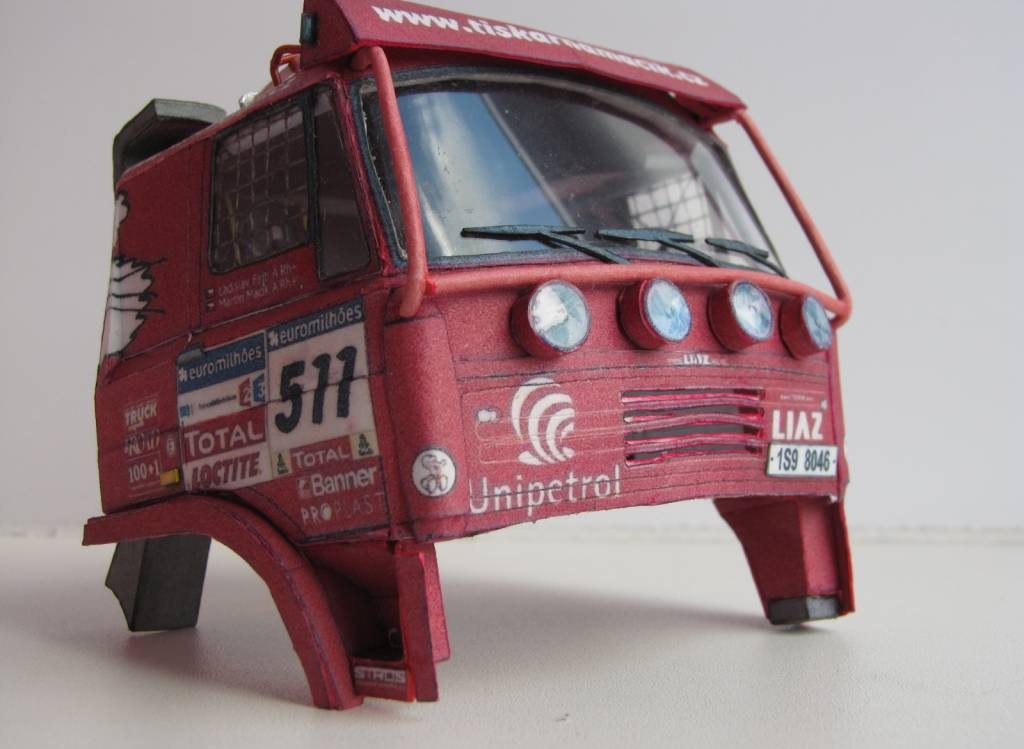

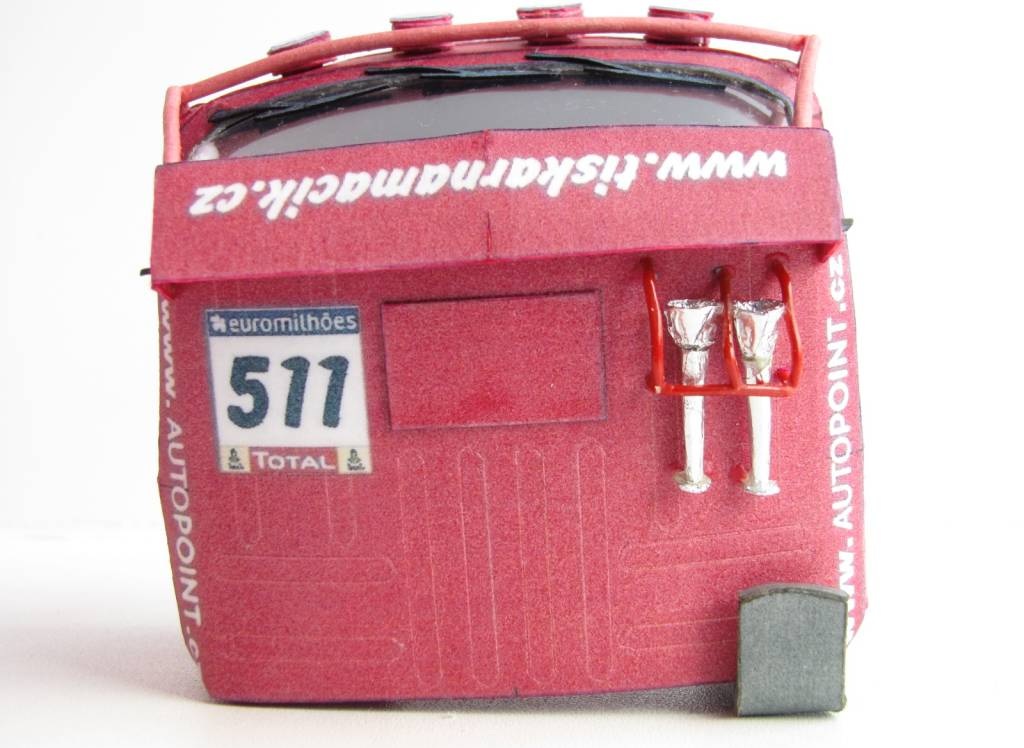

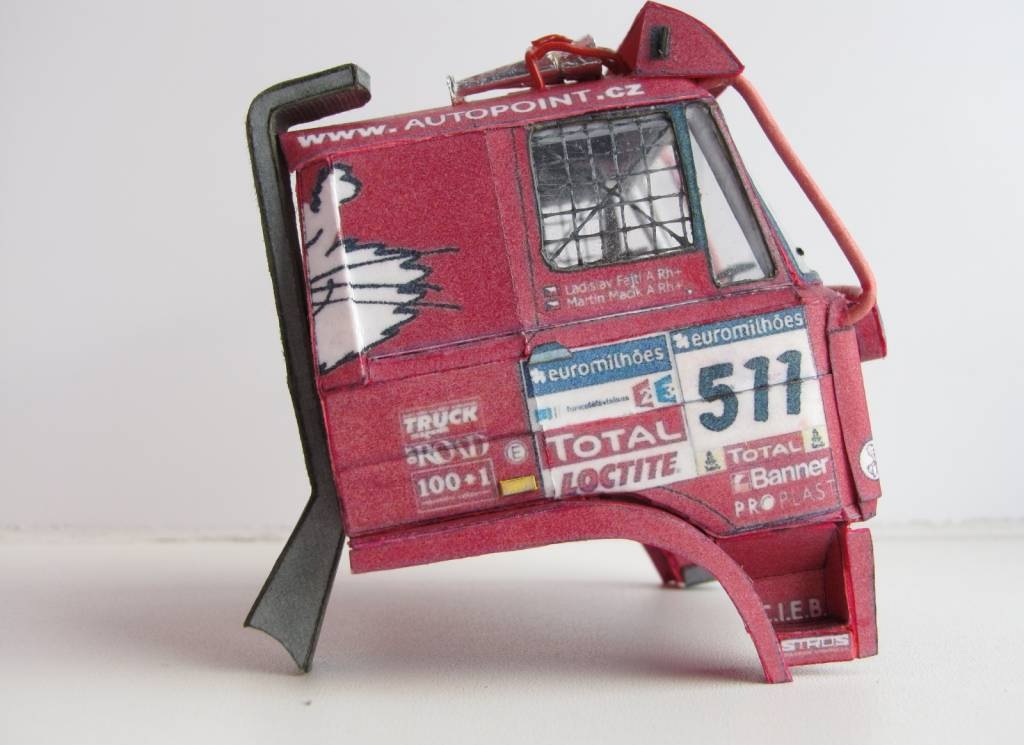

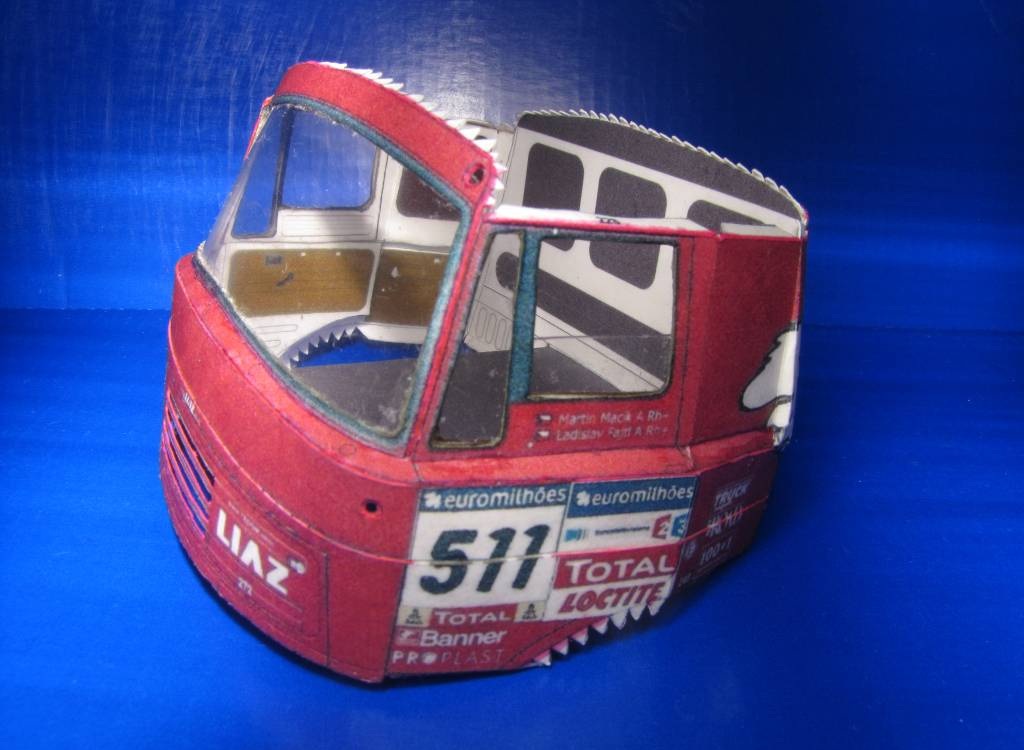

Кабина

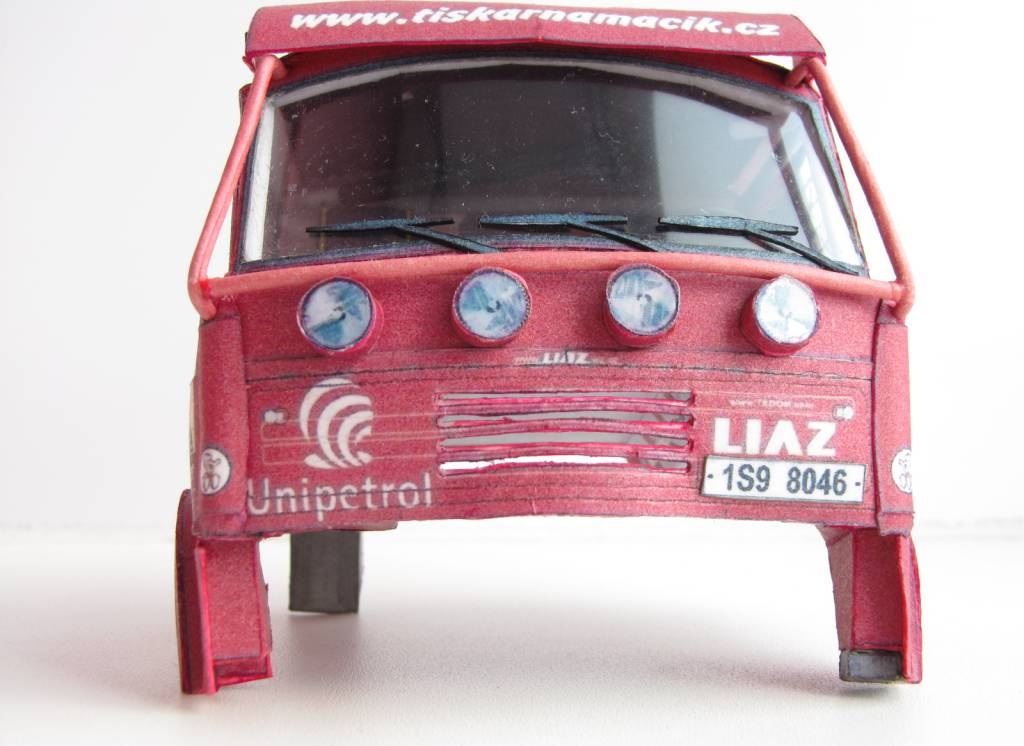

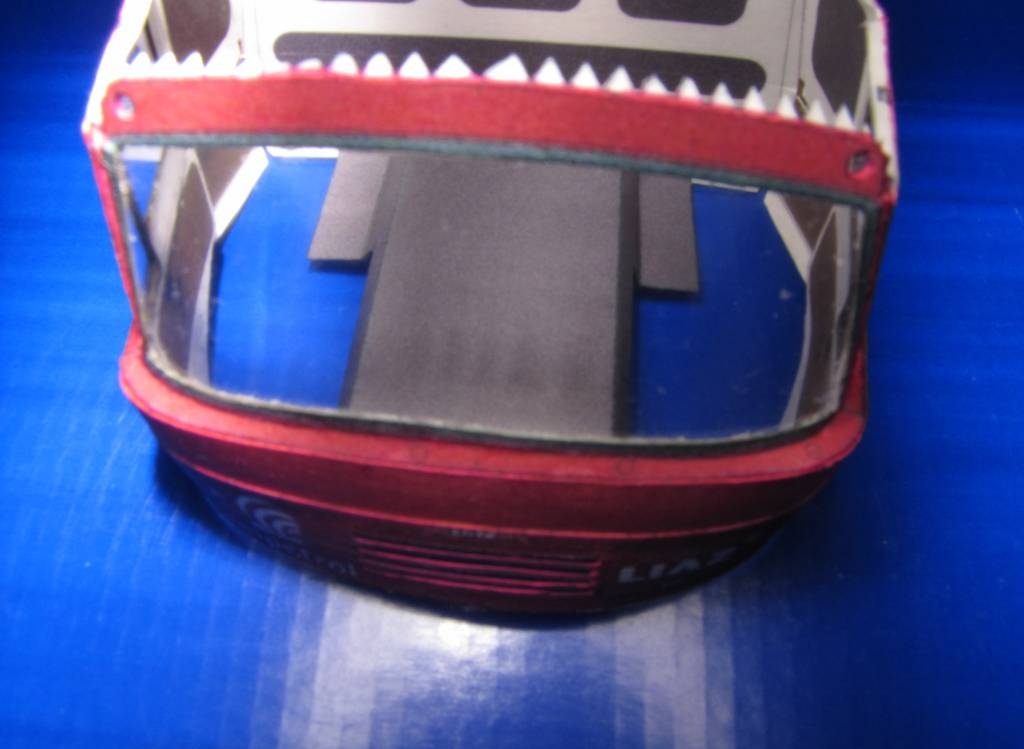

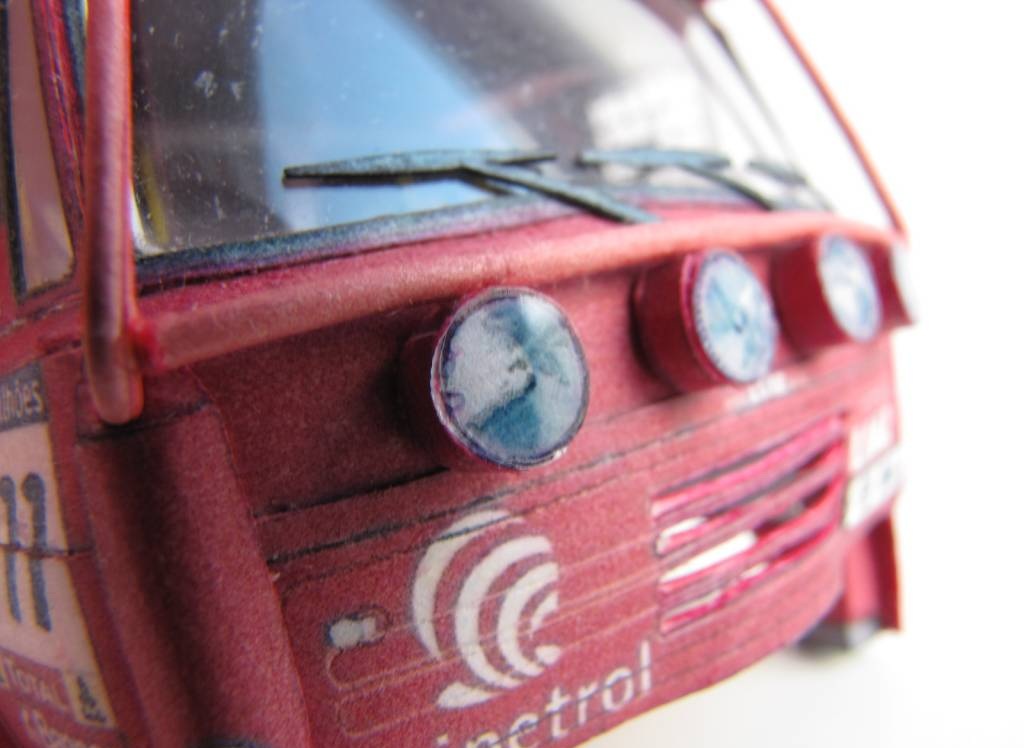

Фары облагорожены прозрачным пластиком

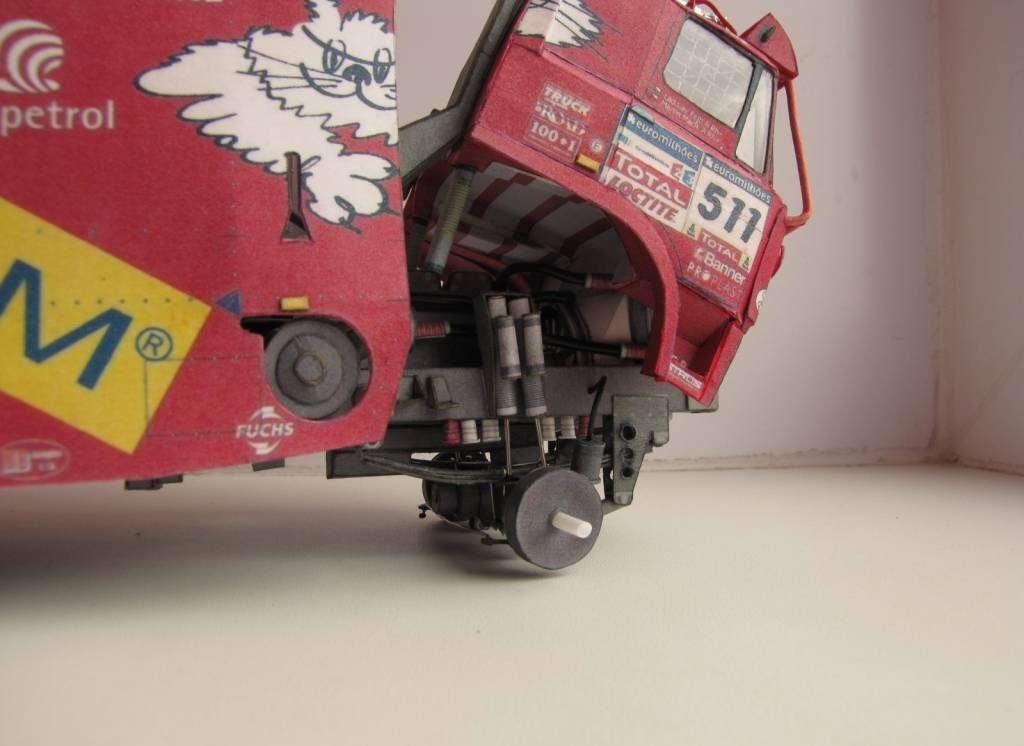

Кабина не только должна подниматься для доступа к двигателю,
но, при опускании, амортизаторы кабины должны становиться в упоры,
а воздухозаборник надеваться на выступ воздушного фильтра.

Фиксация кабины происходит чётко, со щелчком cool

Видео процесса:

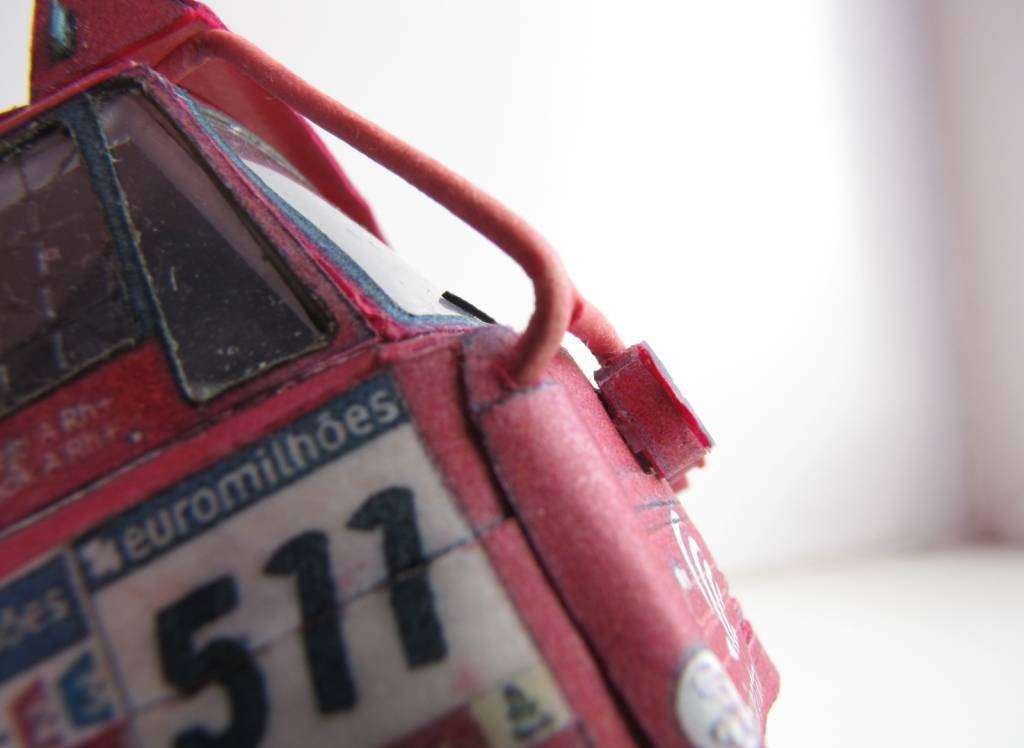

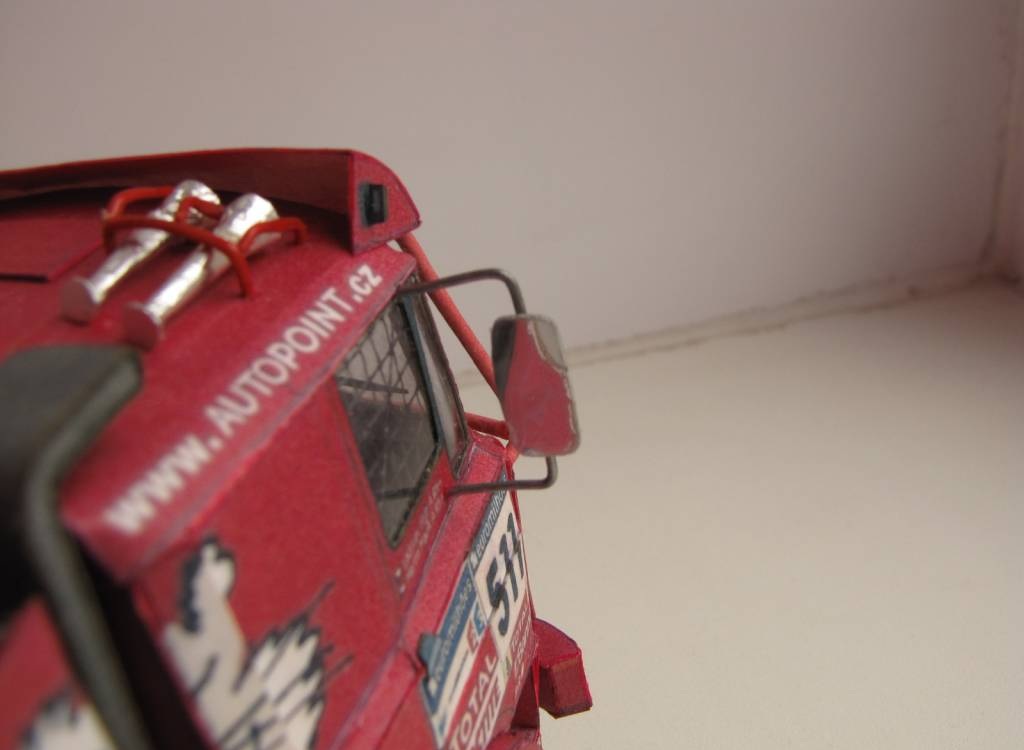

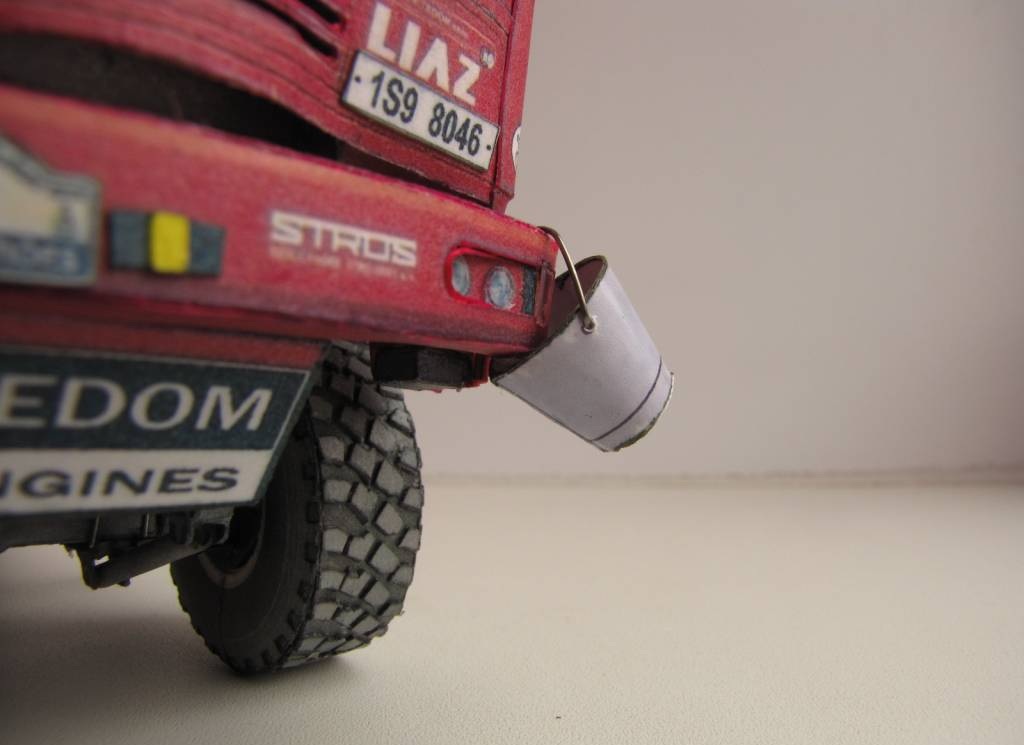

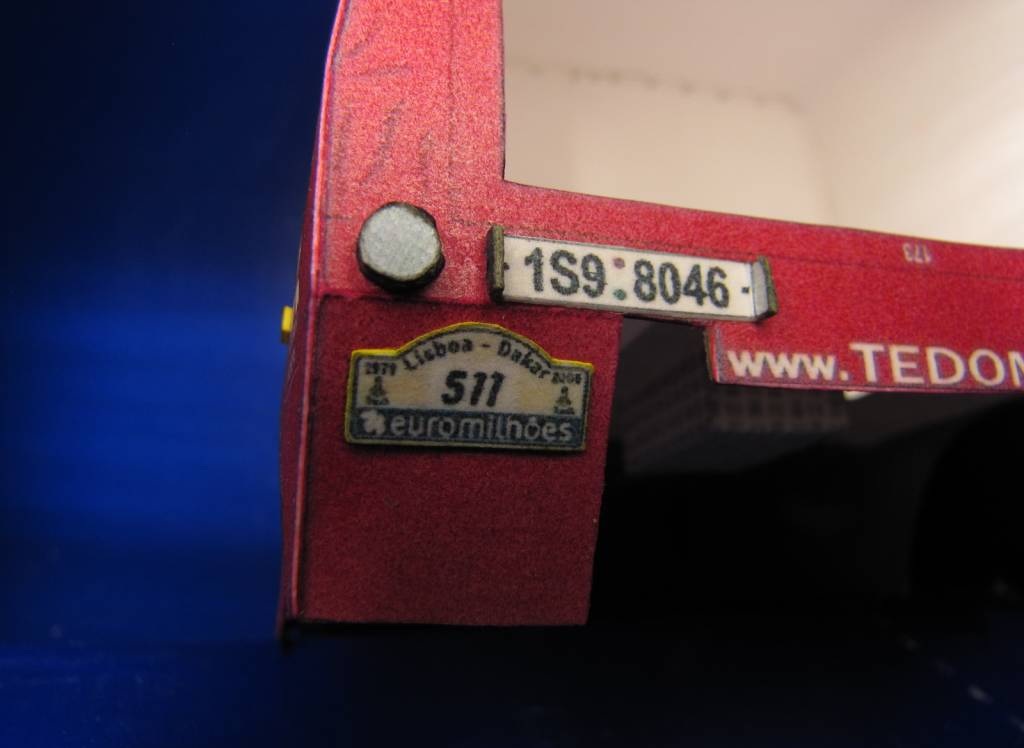

Между делом бампер и зеркала приклеил.

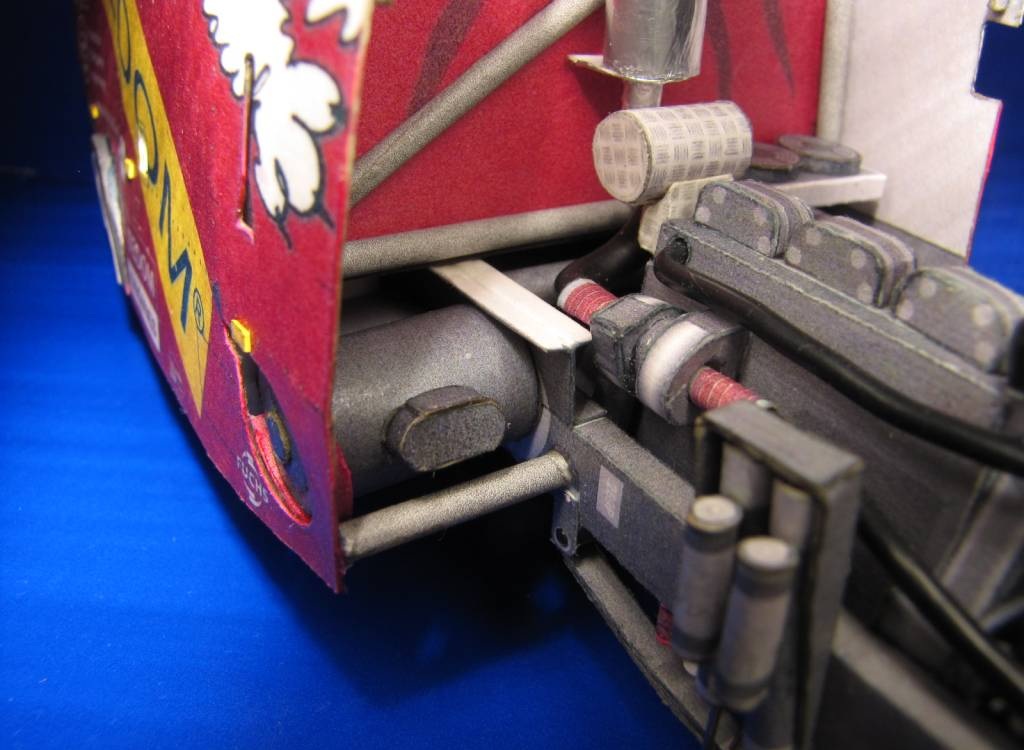

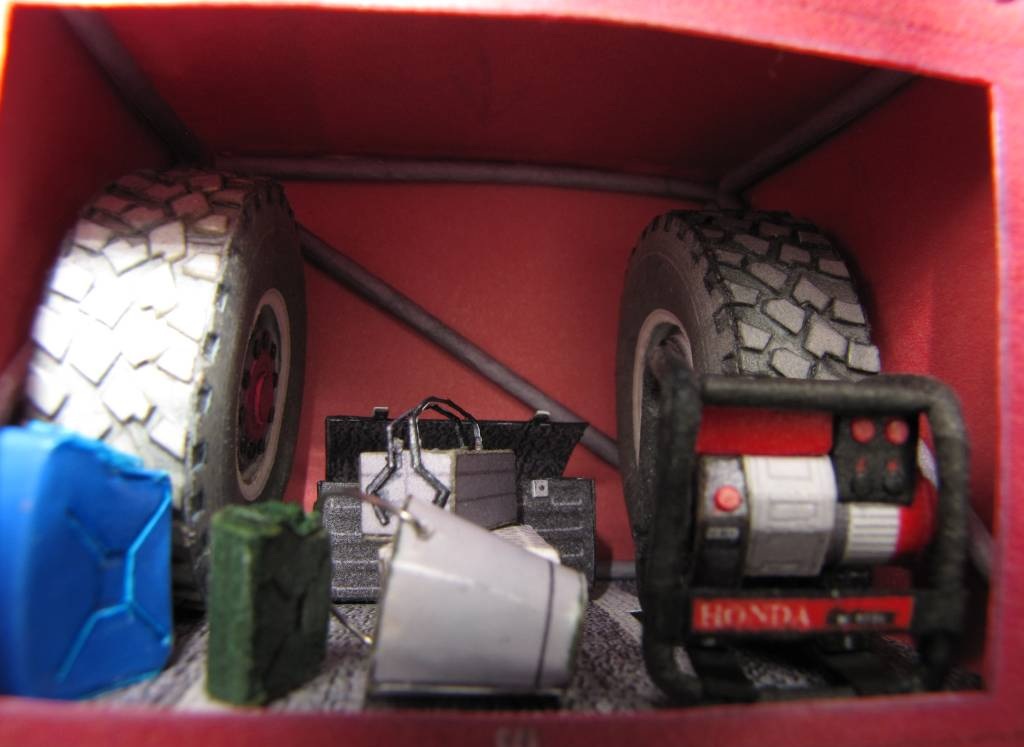

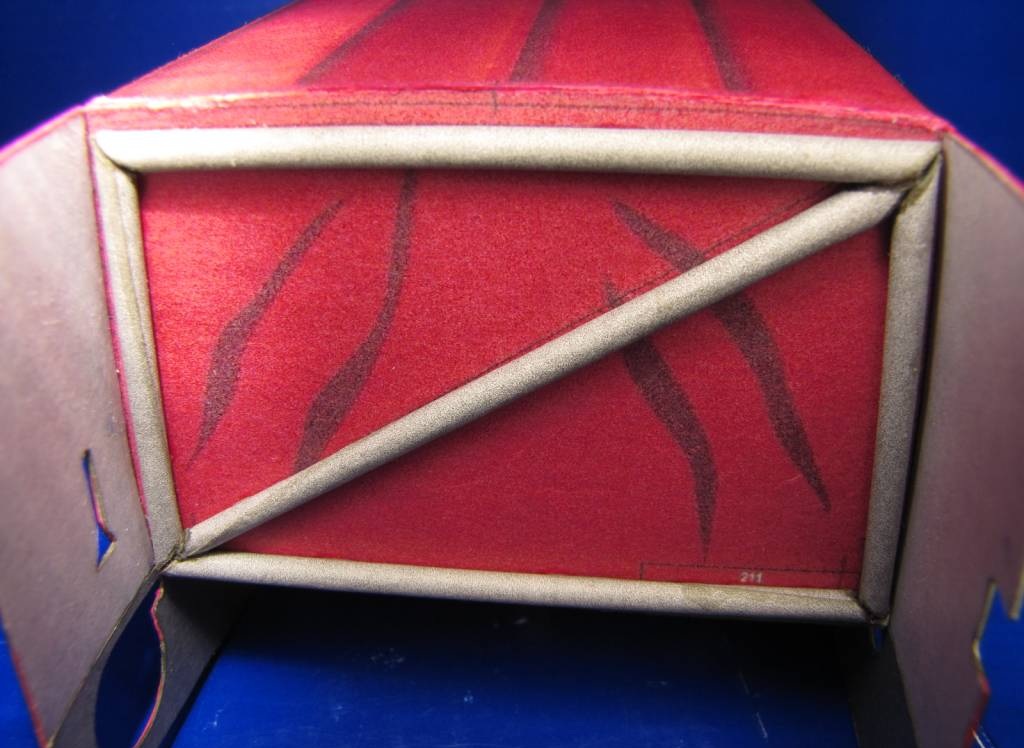

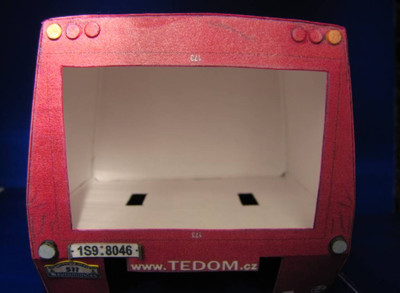

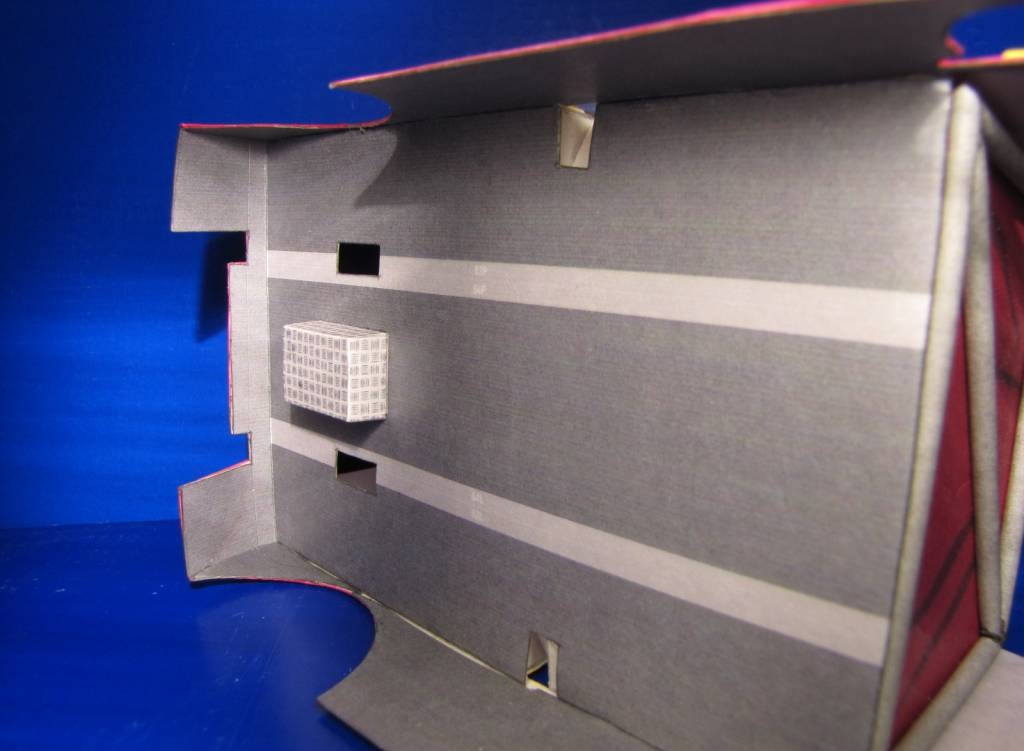

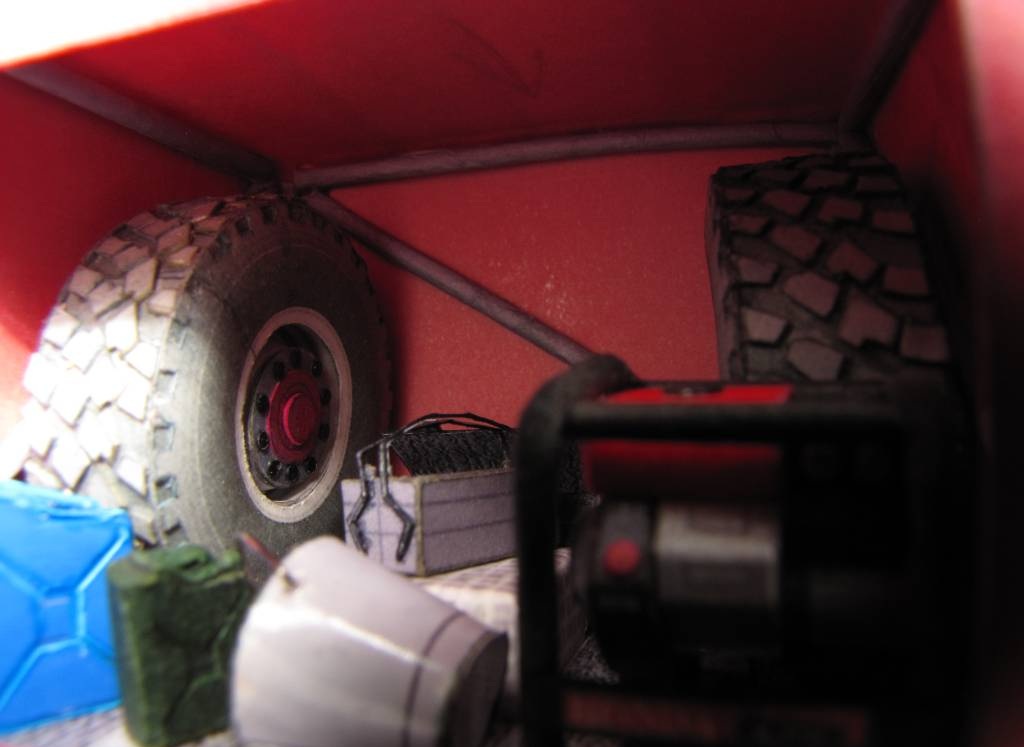

Внутреннее пространство кузова.

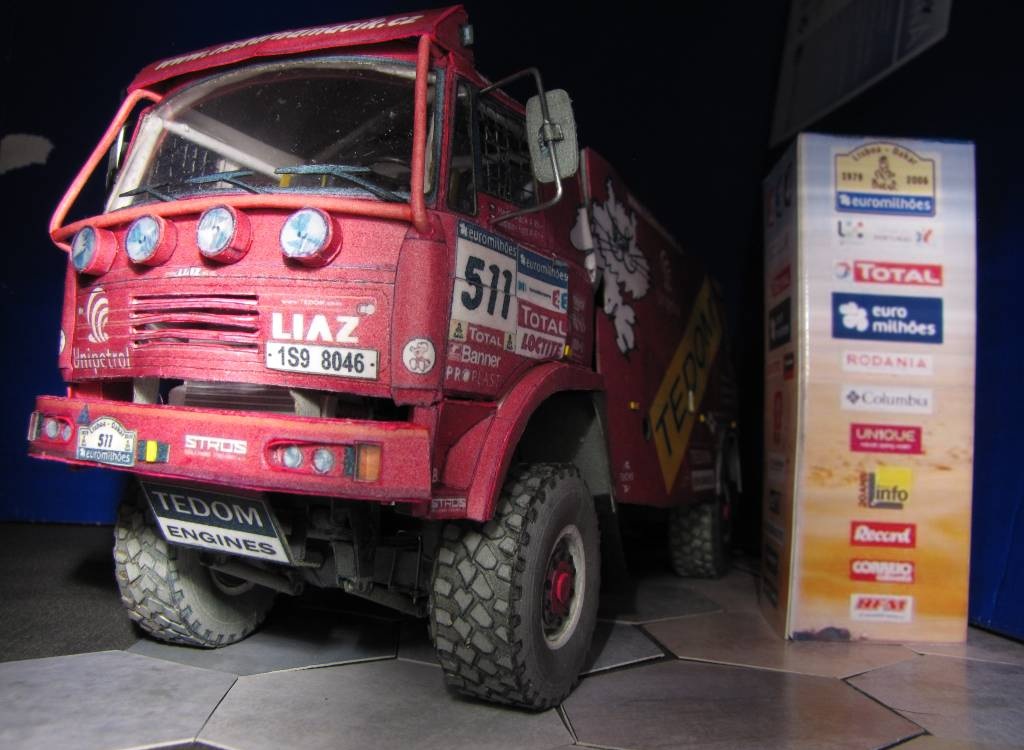

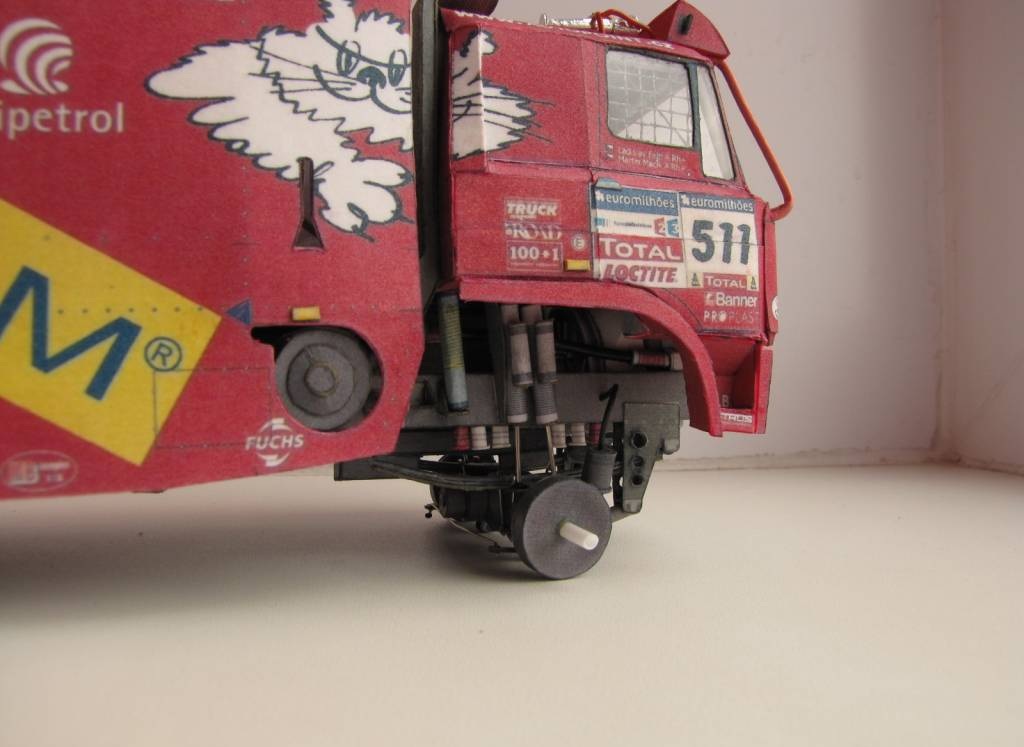

На этом завершаю постройку модели.
Спасибо за внимание, подсказки, проявленный интерес.
