Доброго времени суток. Вот решил собрать себе в коллекцию вот такую машинку

Сборку буду вести из оригинала...

Скачать модель РСЗО 9A52-2 Smerch (Angraf 101)

Постараюсь собрать чисто изжурнальную модель.
Правда есть предчувствие на счет колес wink

ну как-то специфически выполнен протектор

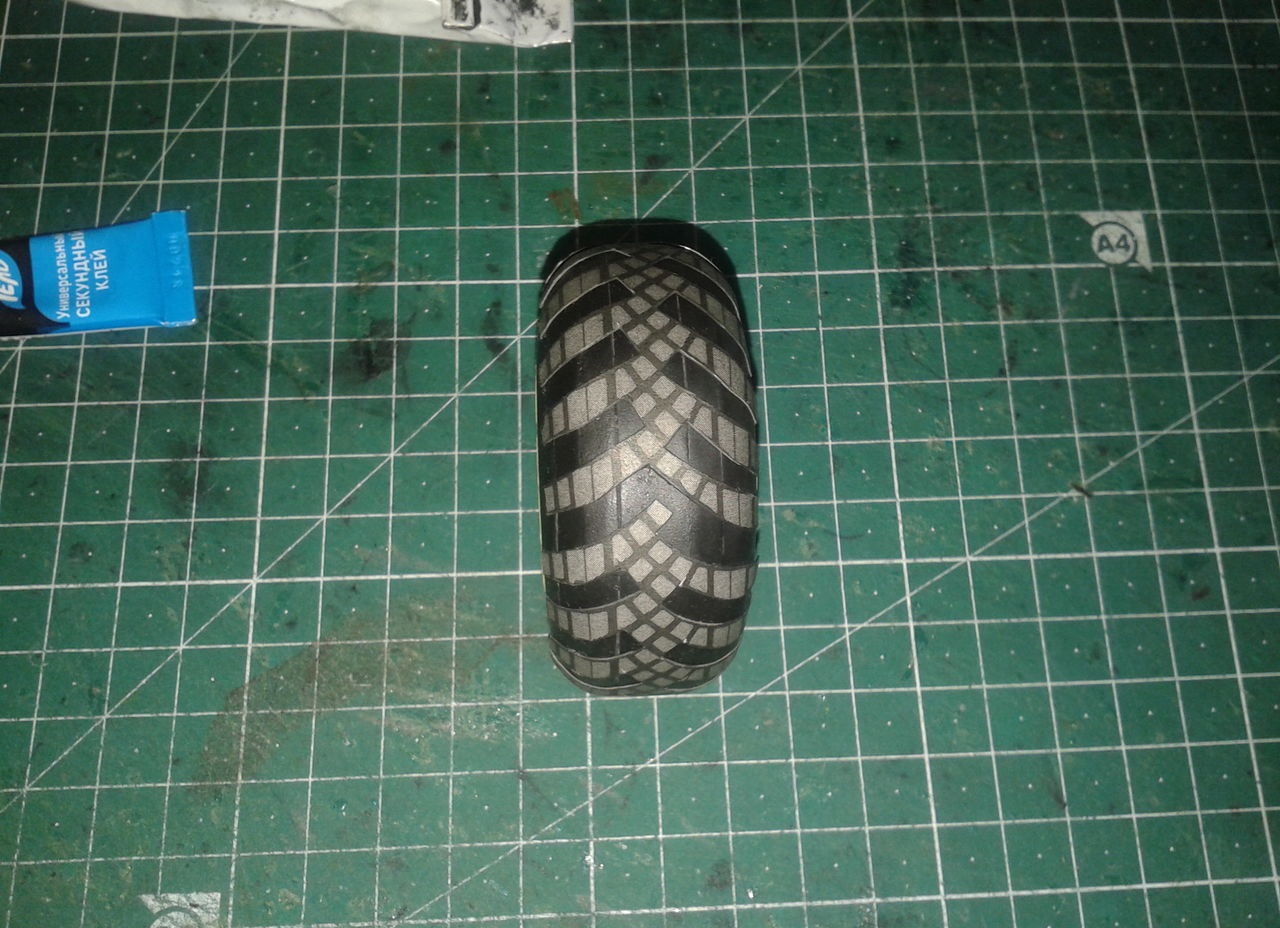

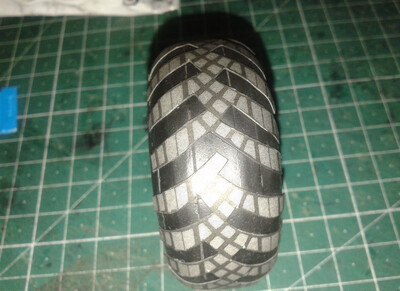

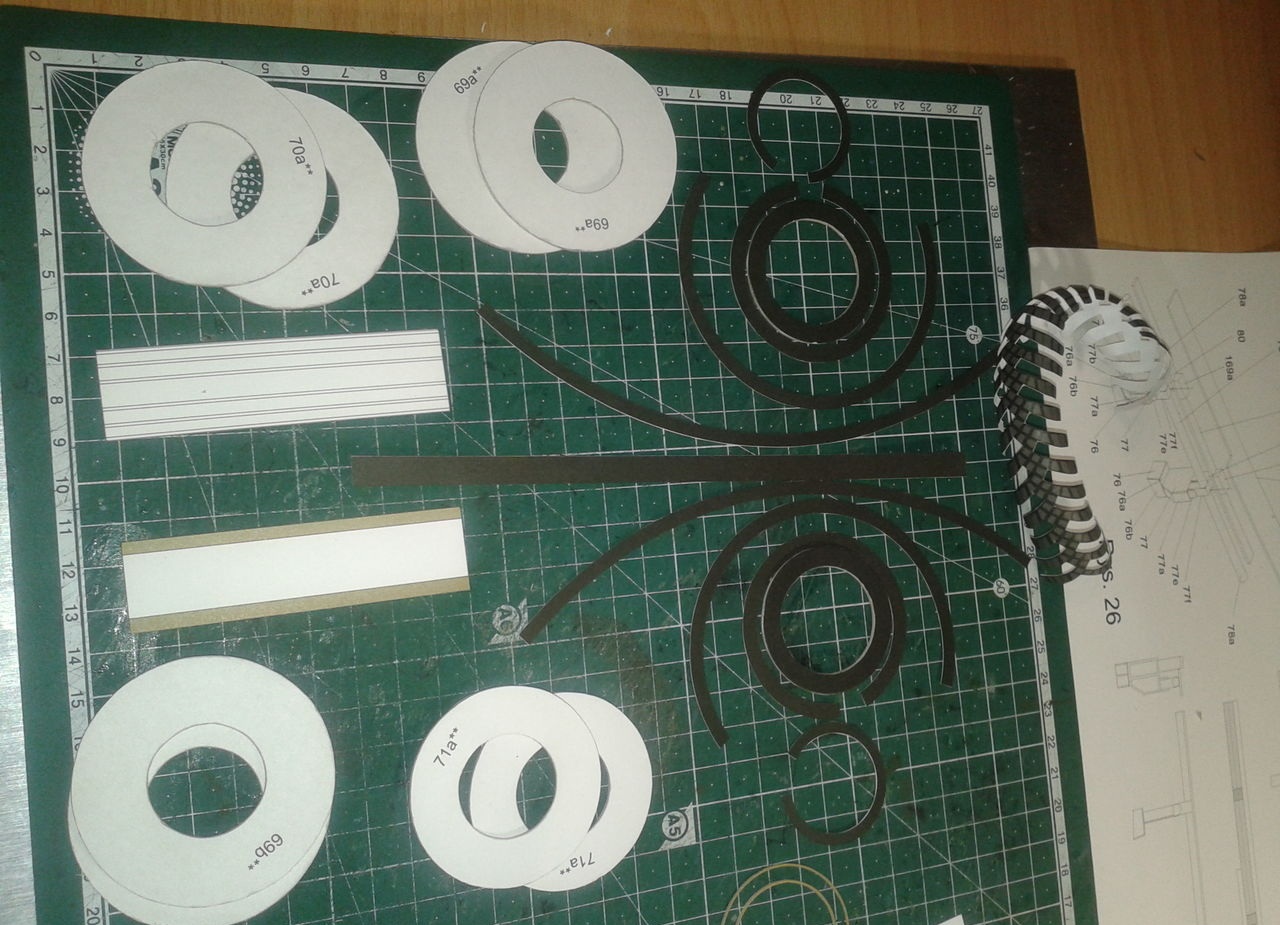

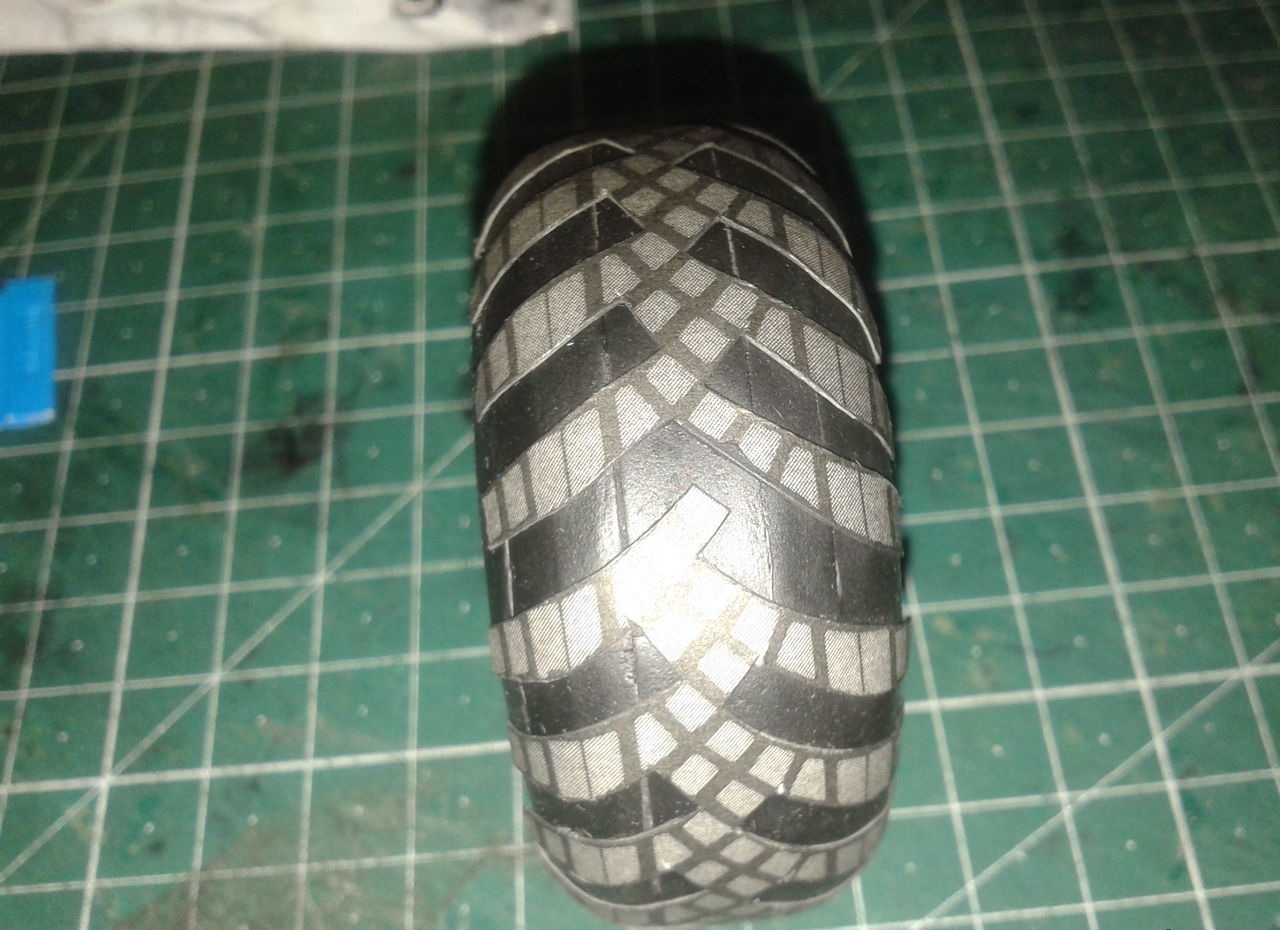

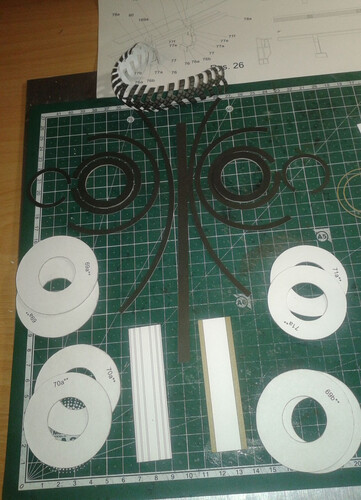

Займемся колесами

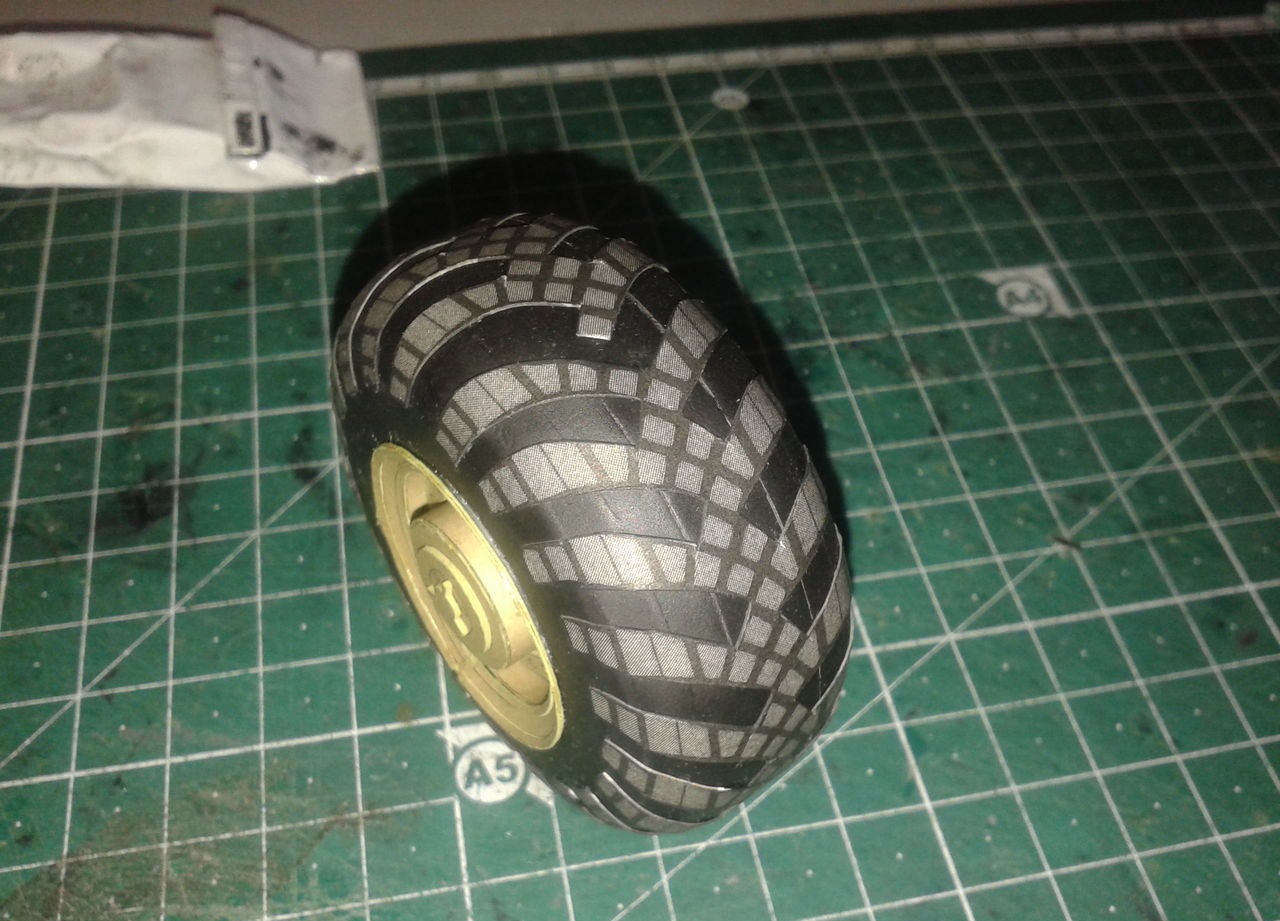

И собрал

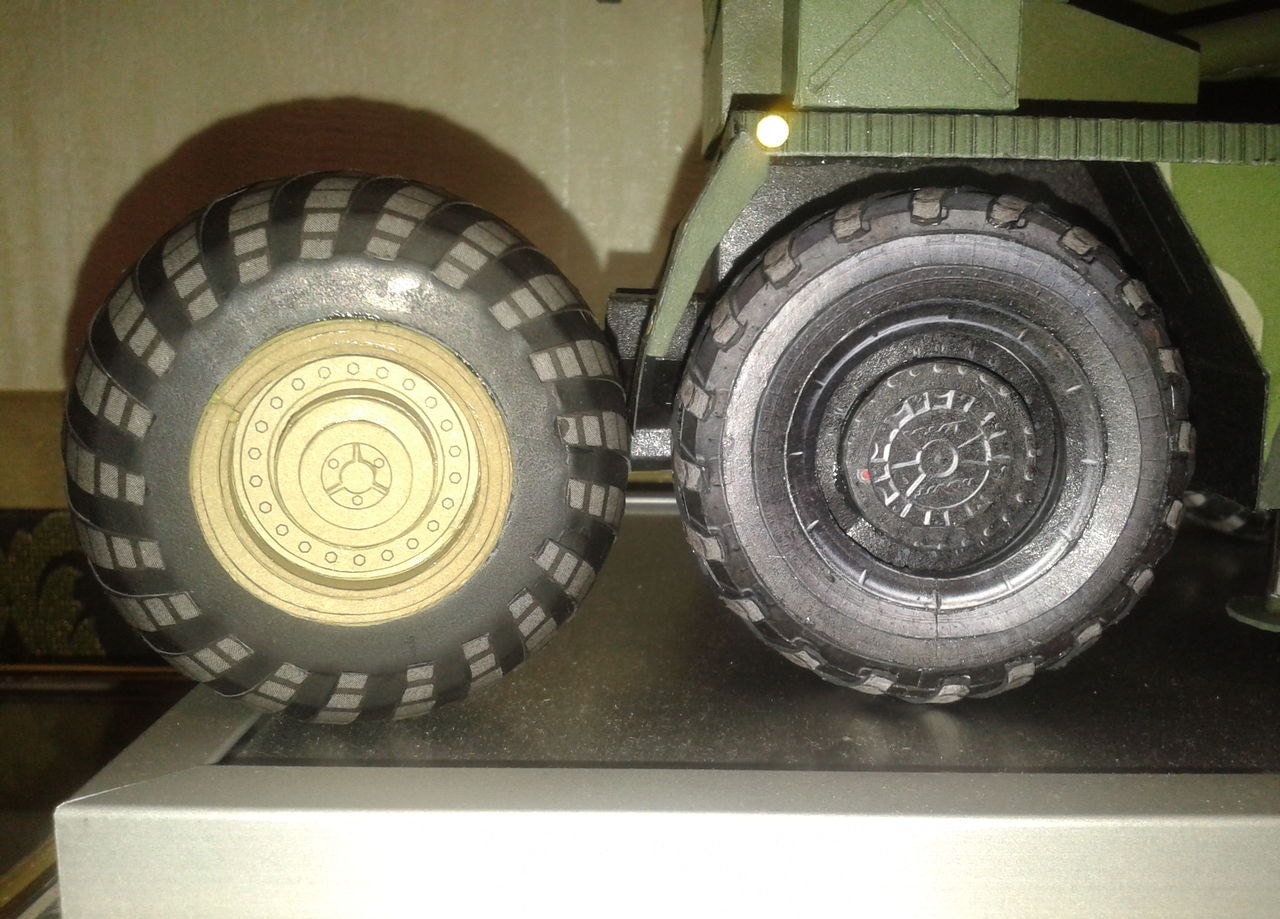

И в сравнении с колесом Макса

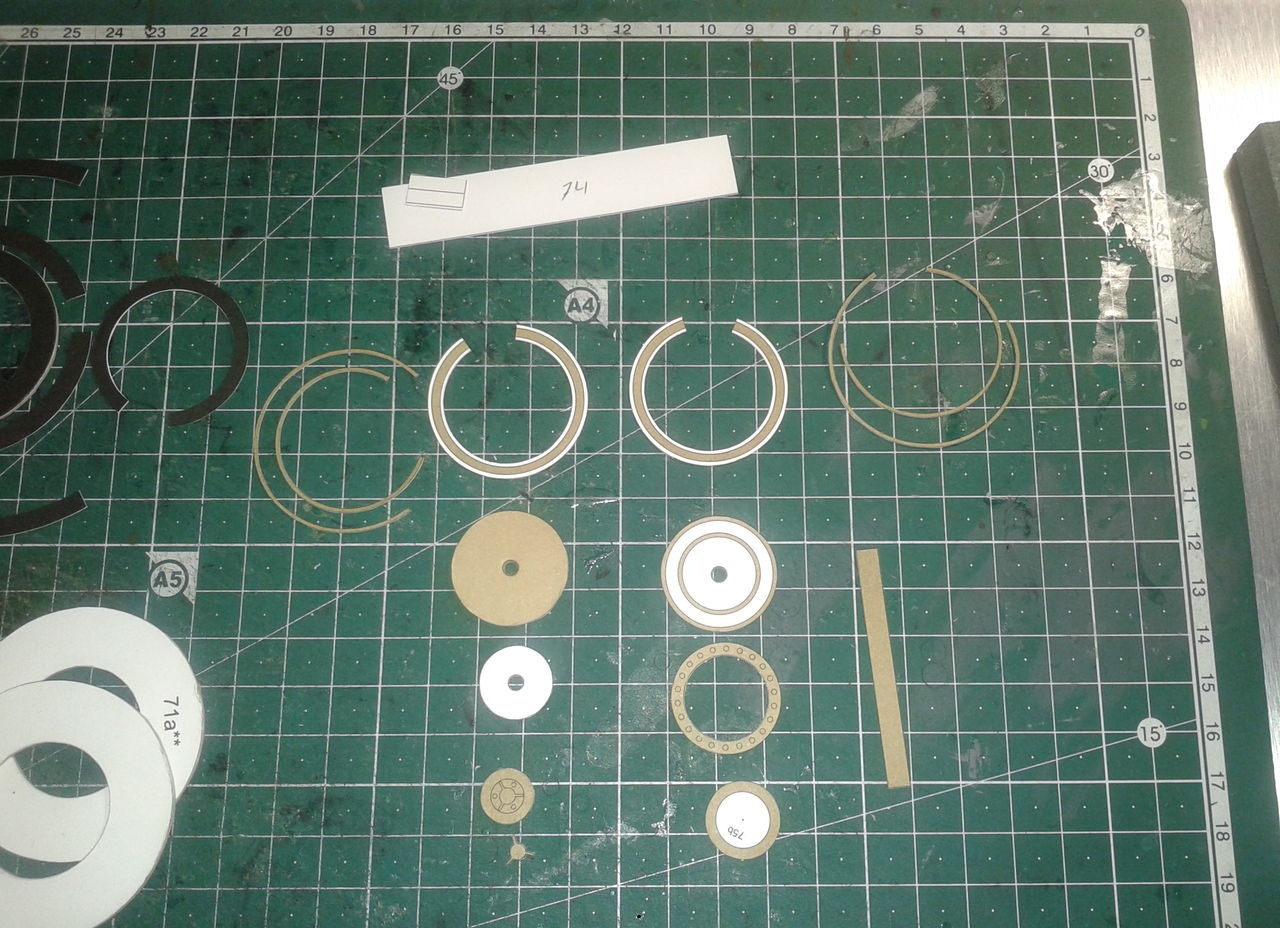

Поясню по колесу:
1. При сборке центральное кольцо оказалось больше на 1.5 мм от этого пошла не стыковка на остальные кольца.
2. Диск вошёл в притирку с шиной (так что из детали 74d пришлось вырезать цветные полосы и вклеивать отдельно.
3. Колесо без протектора прокрасил sad

(красил без шпатлевки) стыдно да!
4. Ну а проблему с протектором видно и так wink

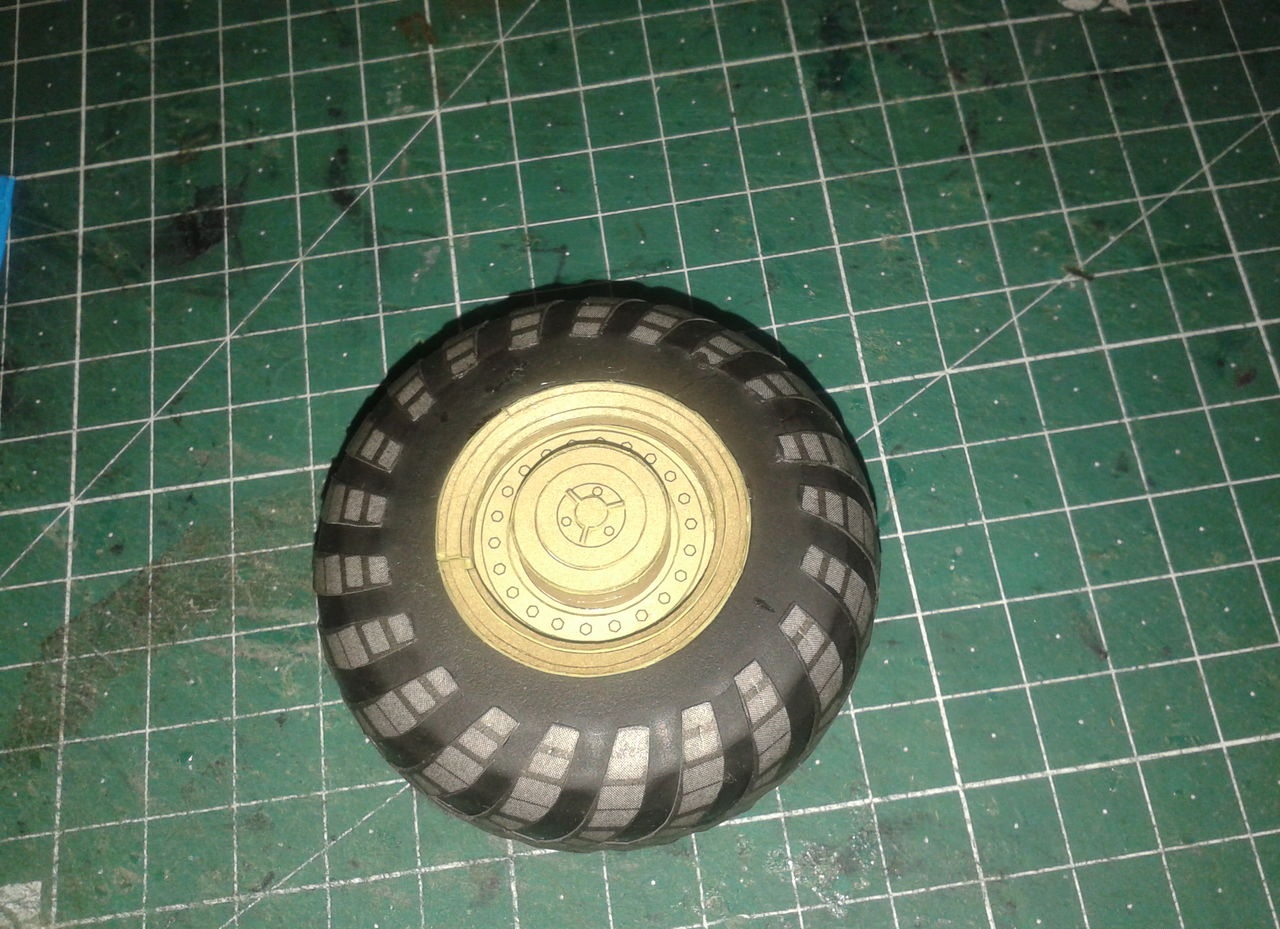

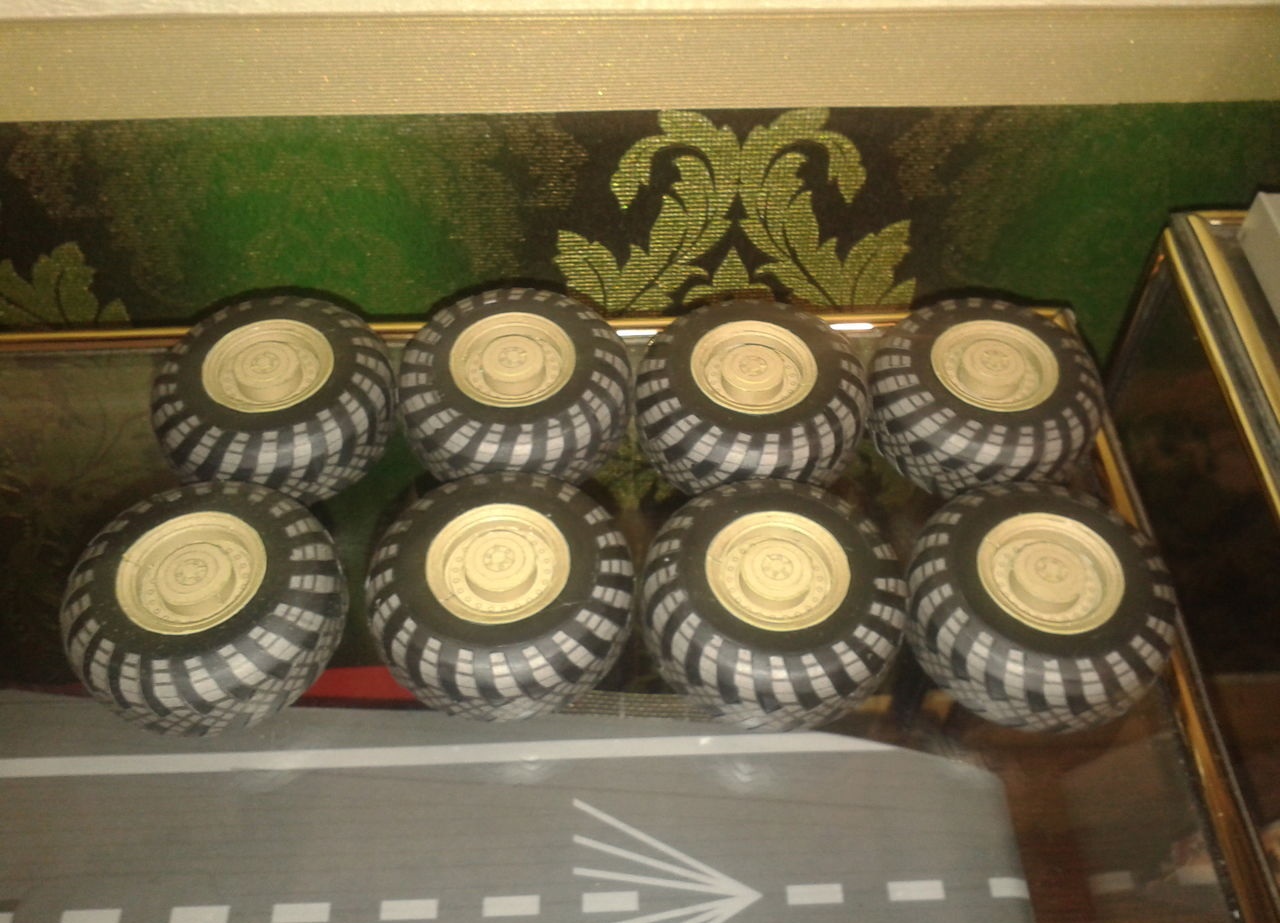

Доделал колеса

Из неточностей - отсутствуют две детали 71а (это круги из картона)

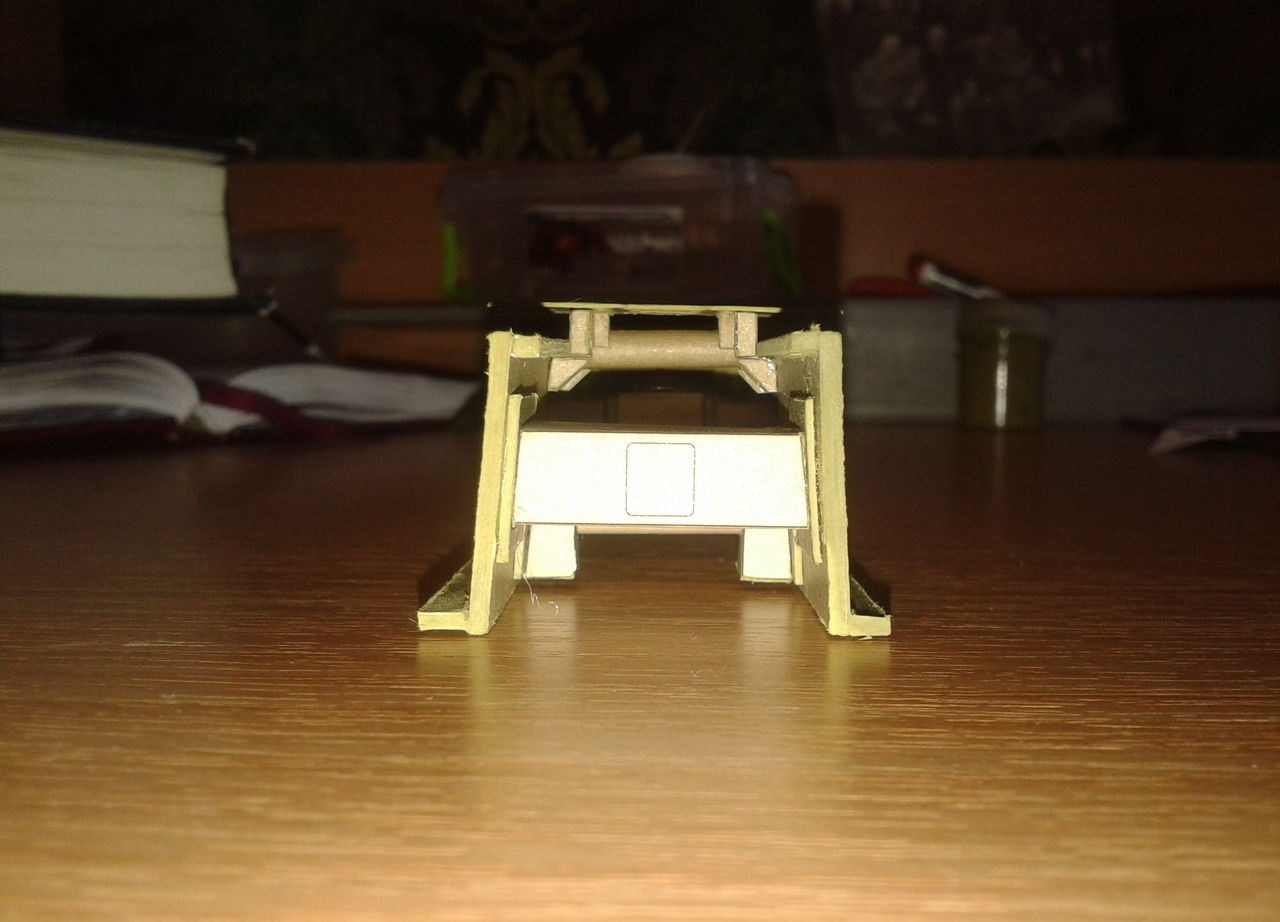

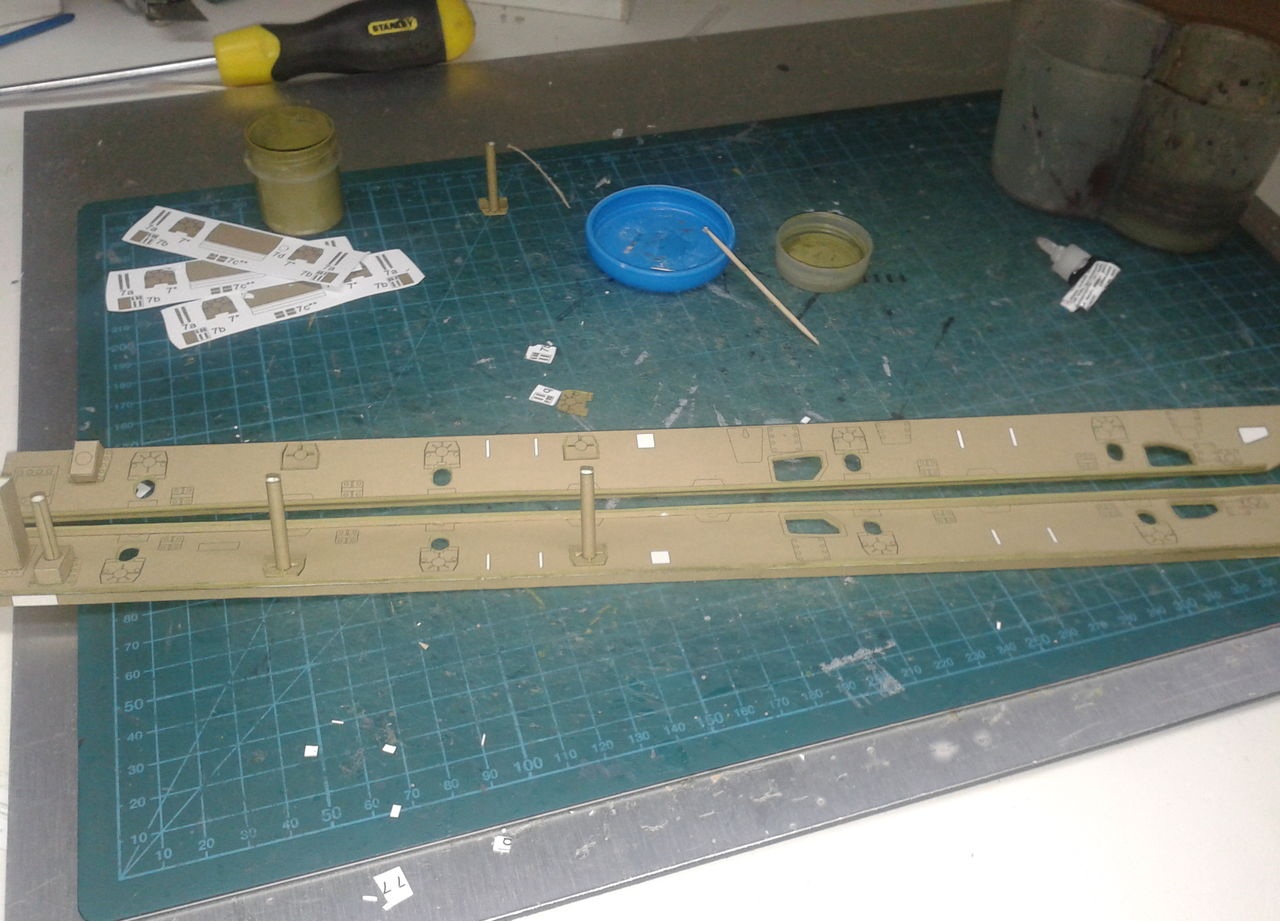

И начал раму

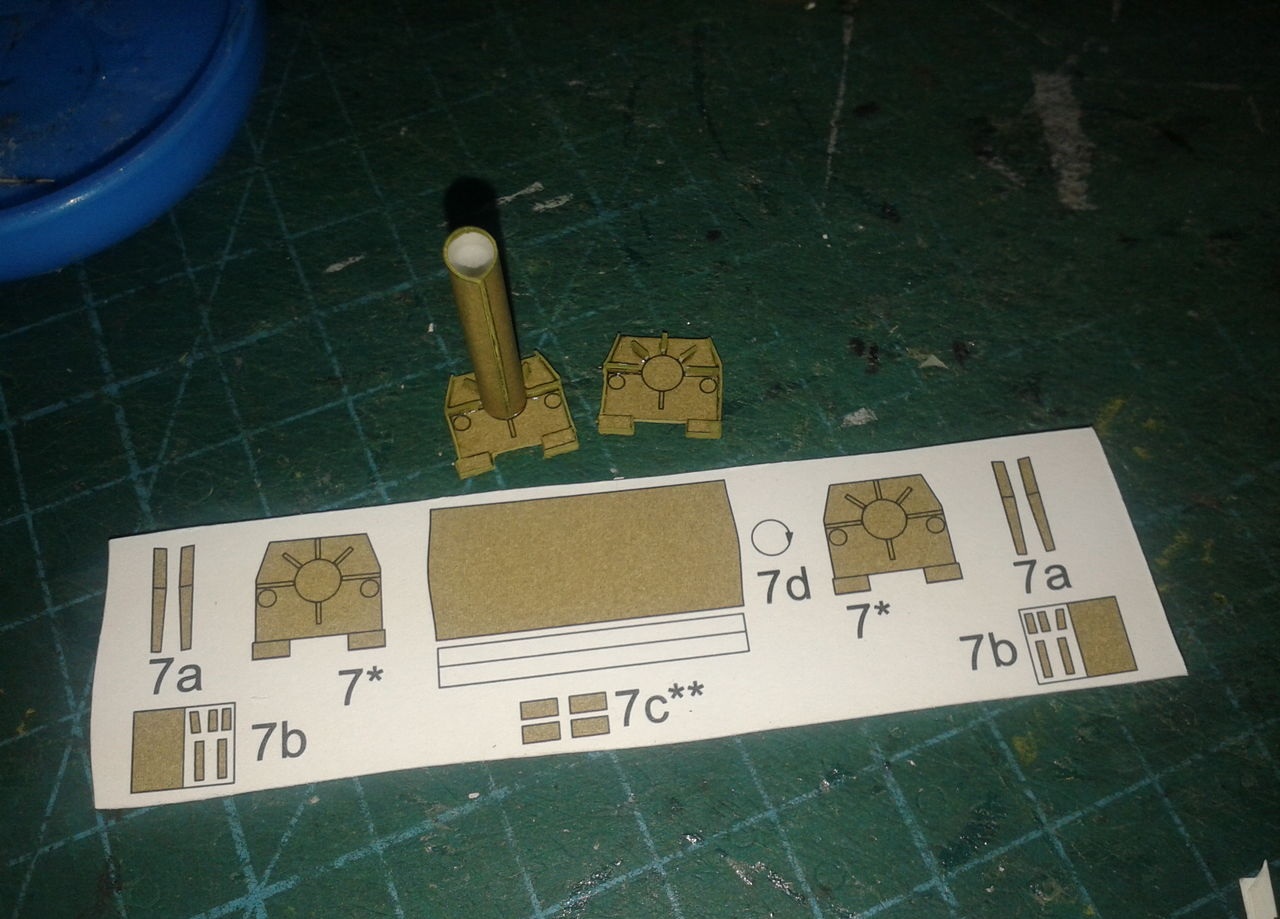

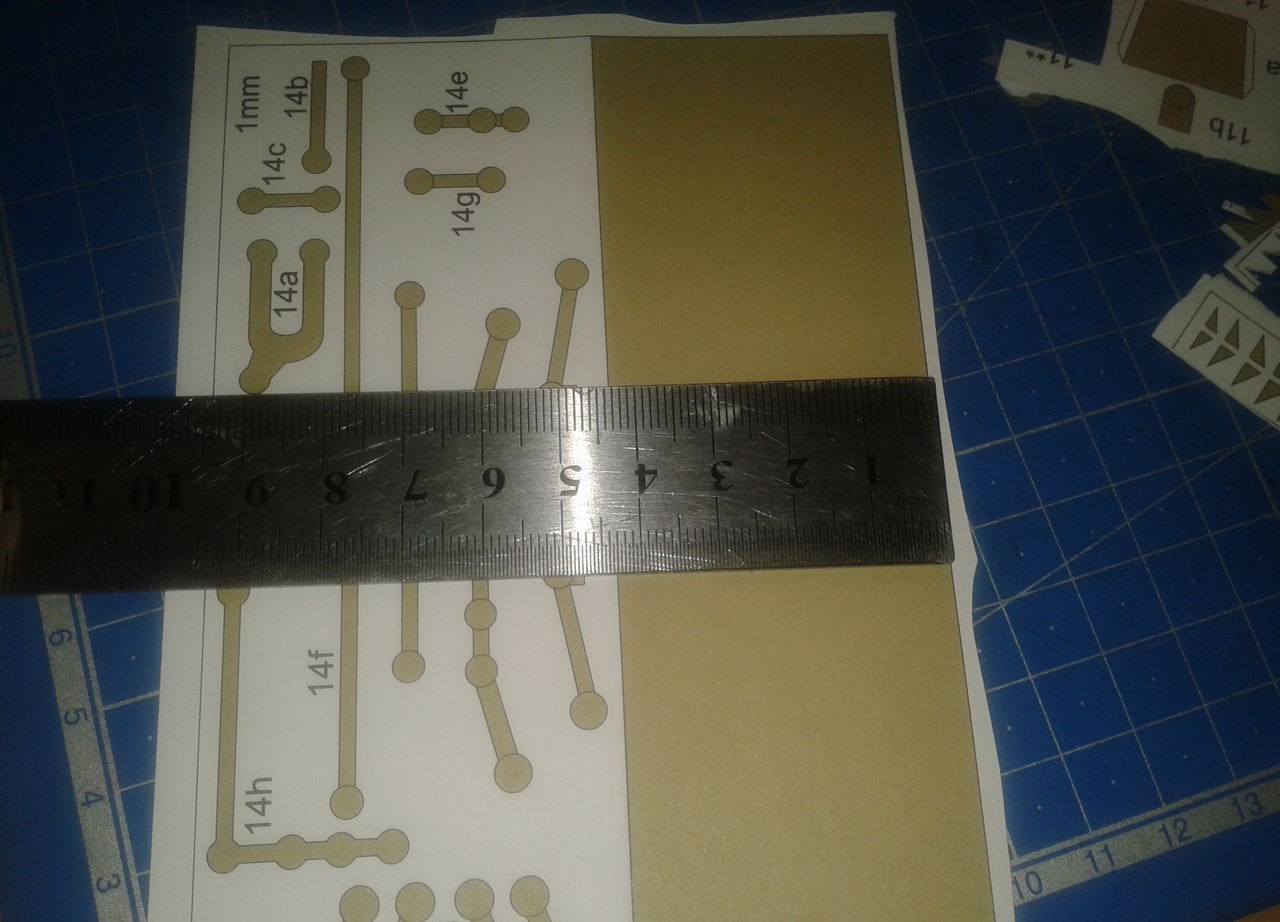

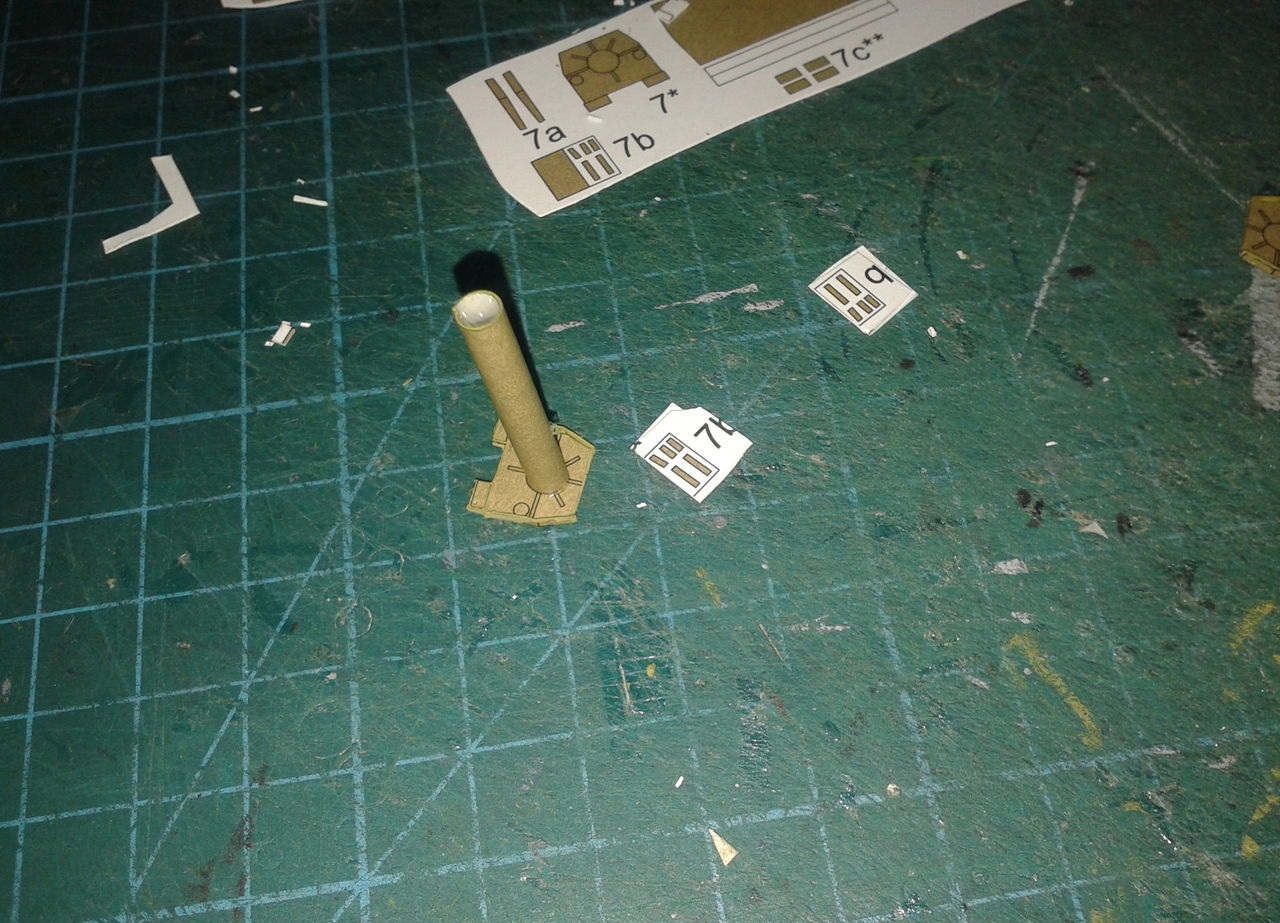

И сразу есть неточность wink

отсутствует нижнее ребро жесткости детали 7

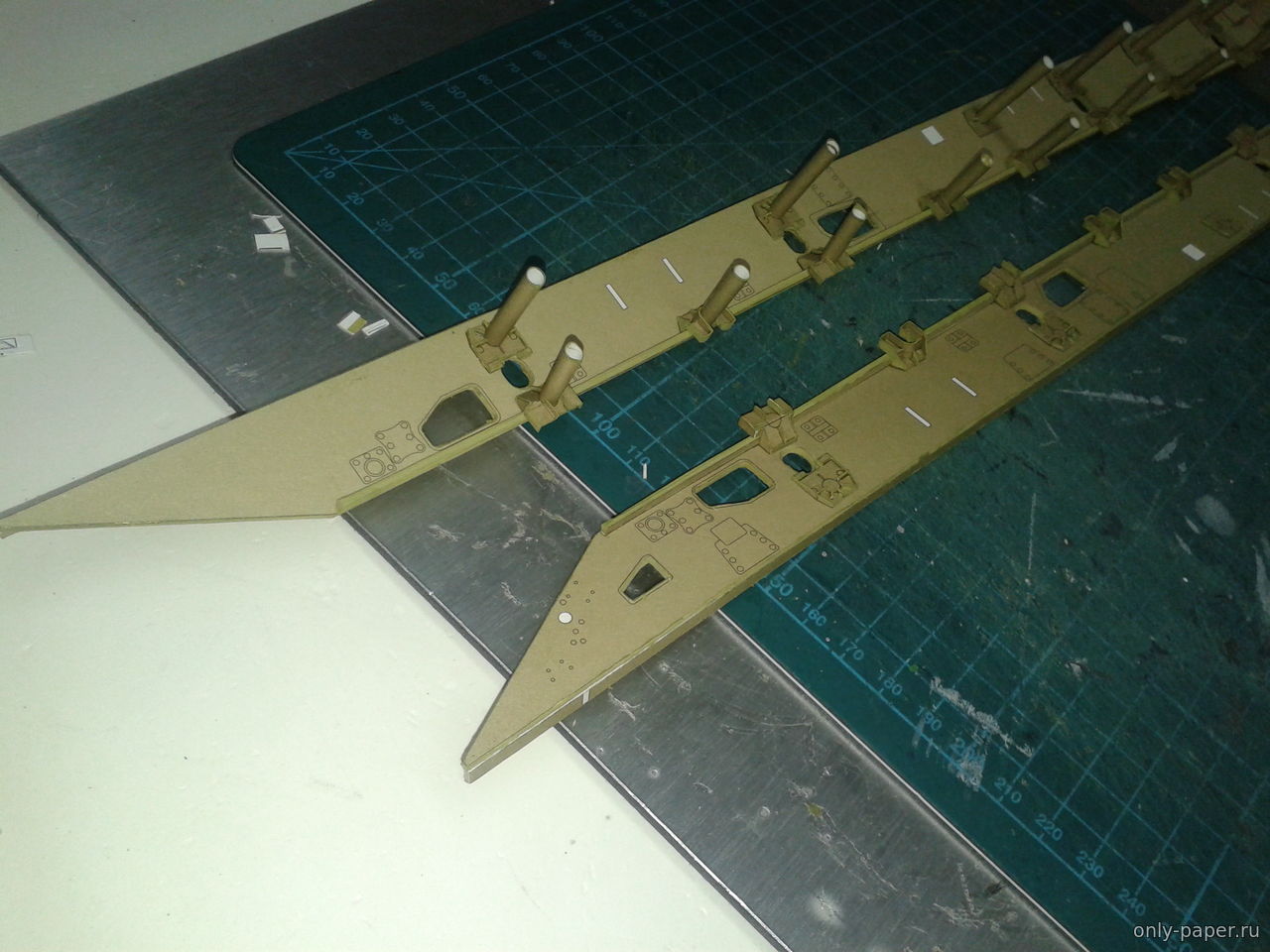

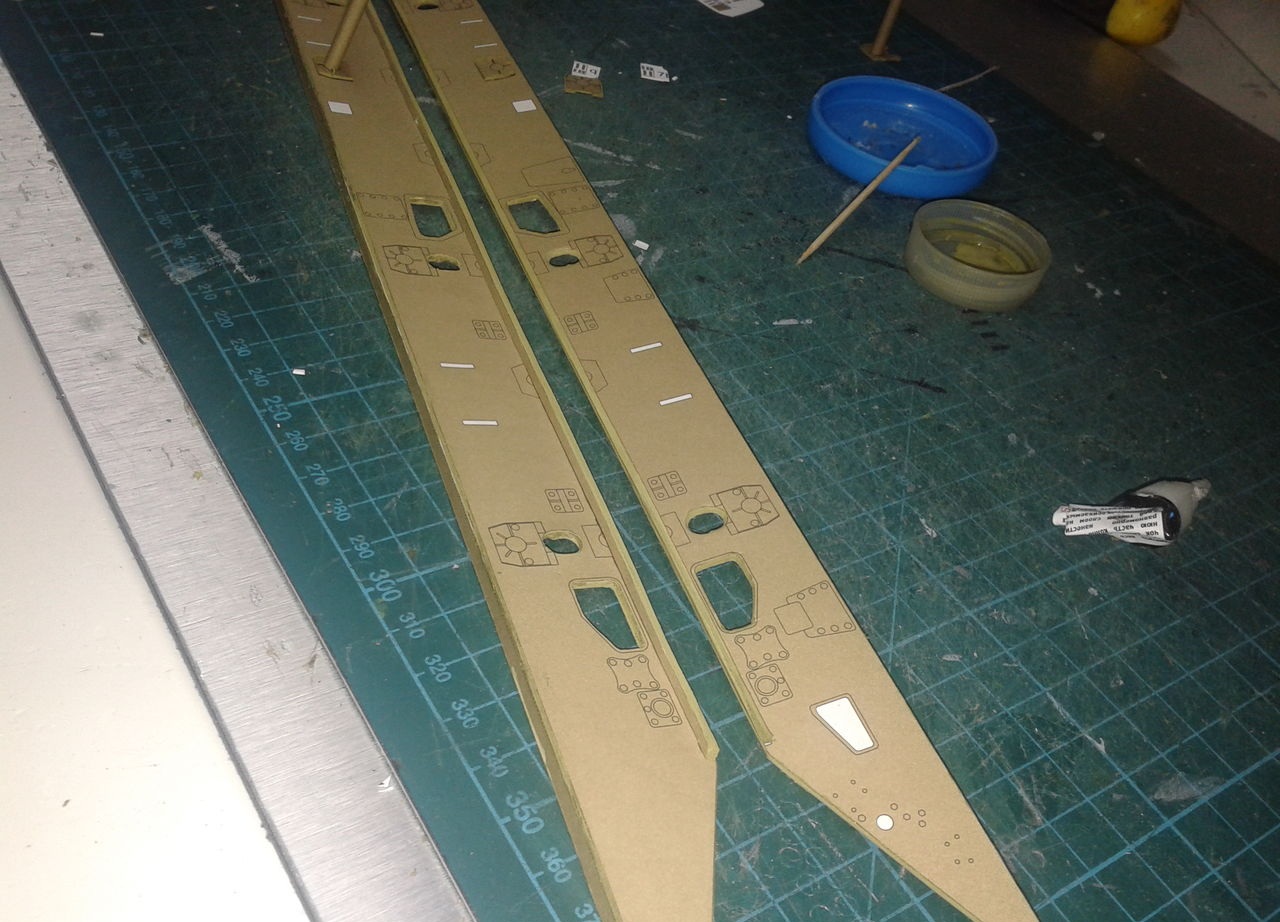

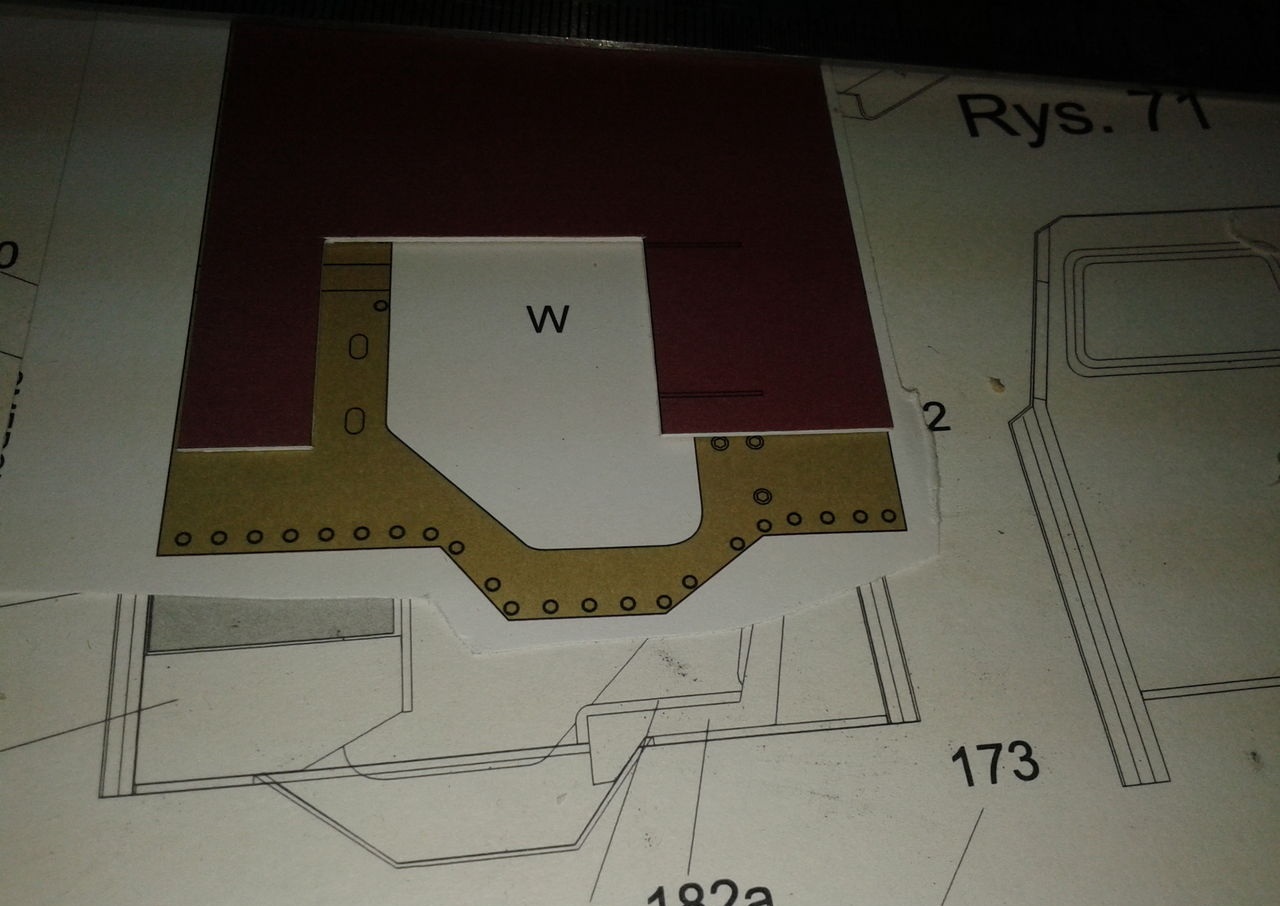

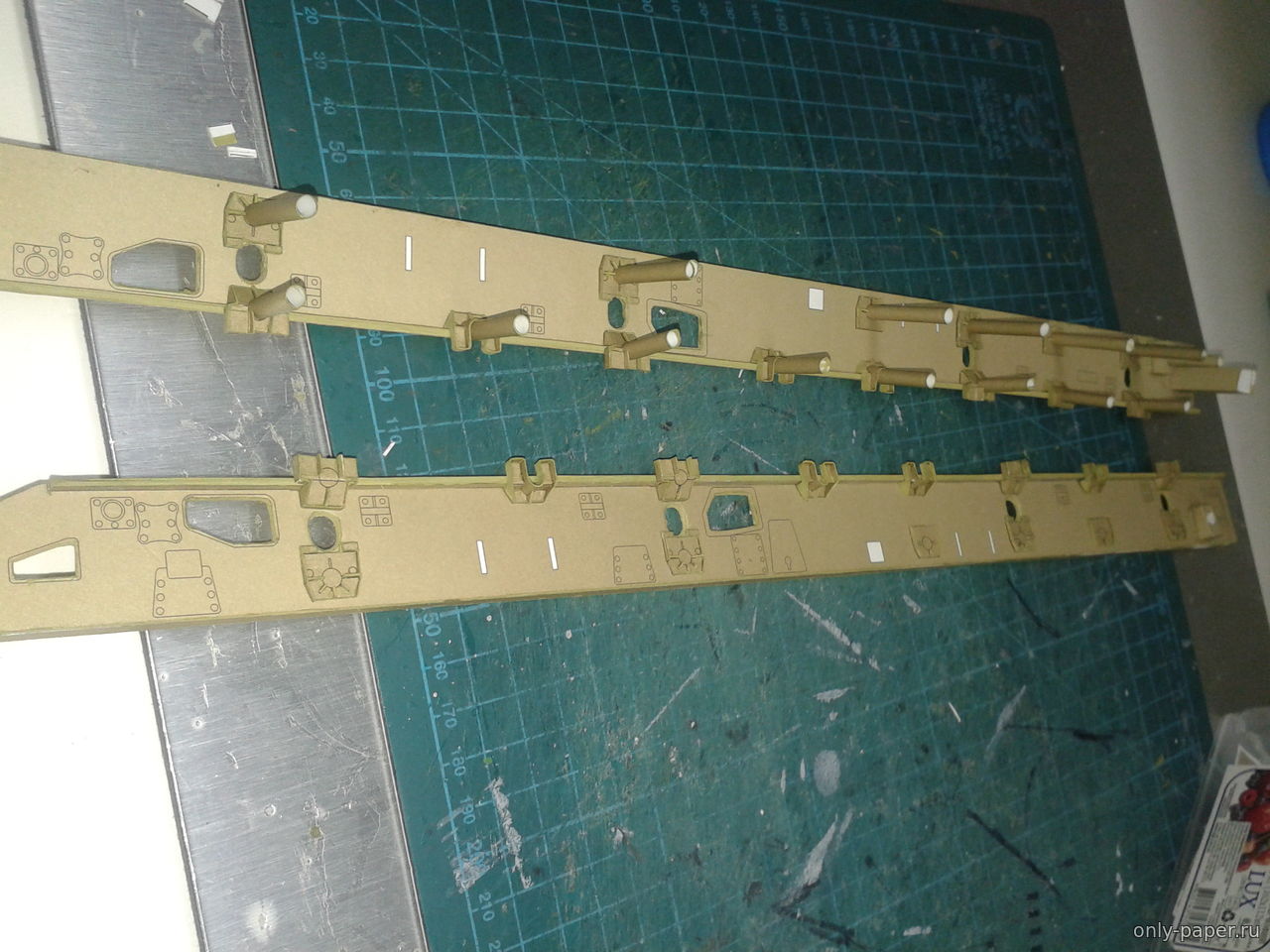

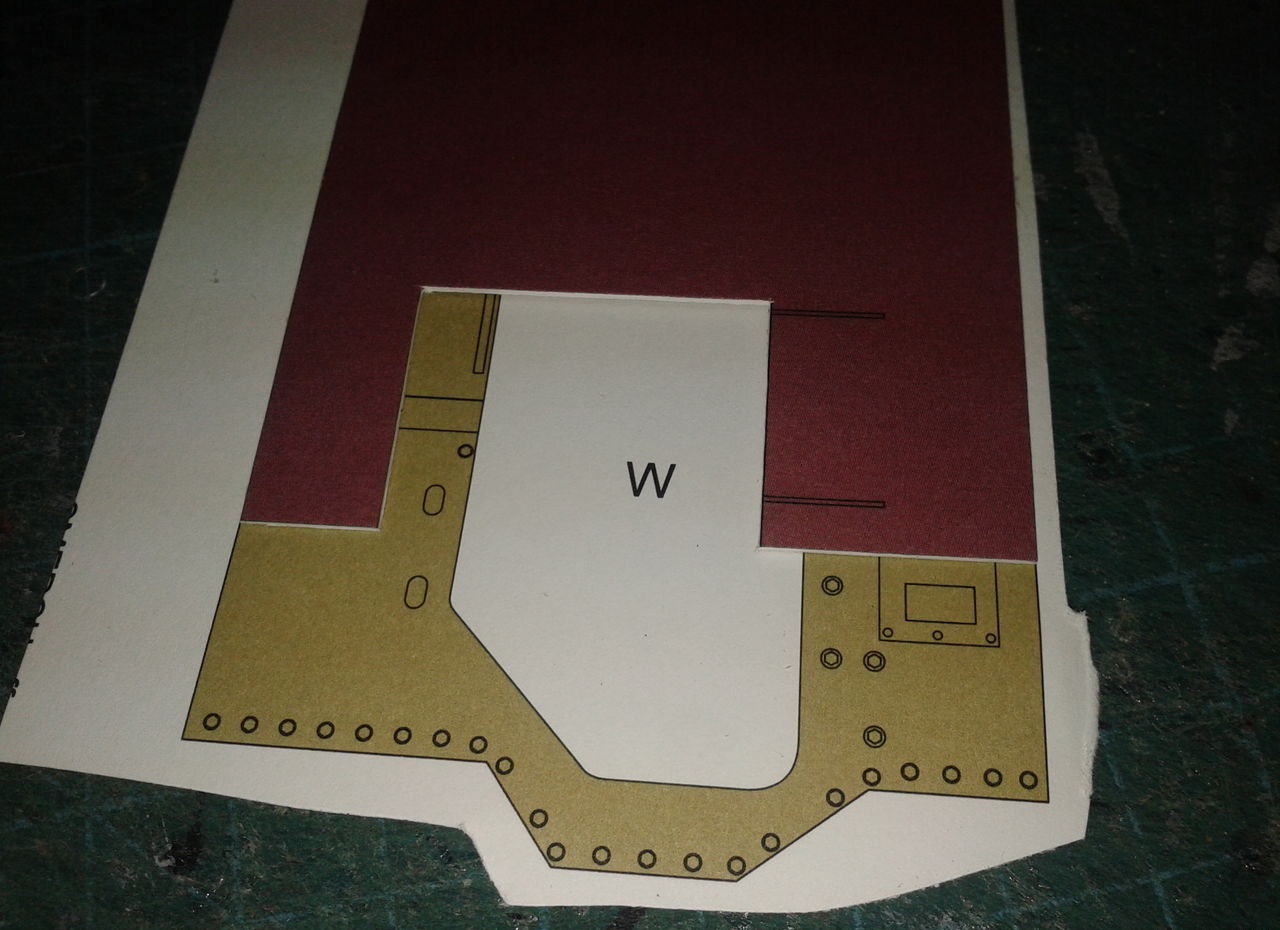

Продолжу. Вырезал окно в левом лонжероне (спасибо pastor12, ) respect

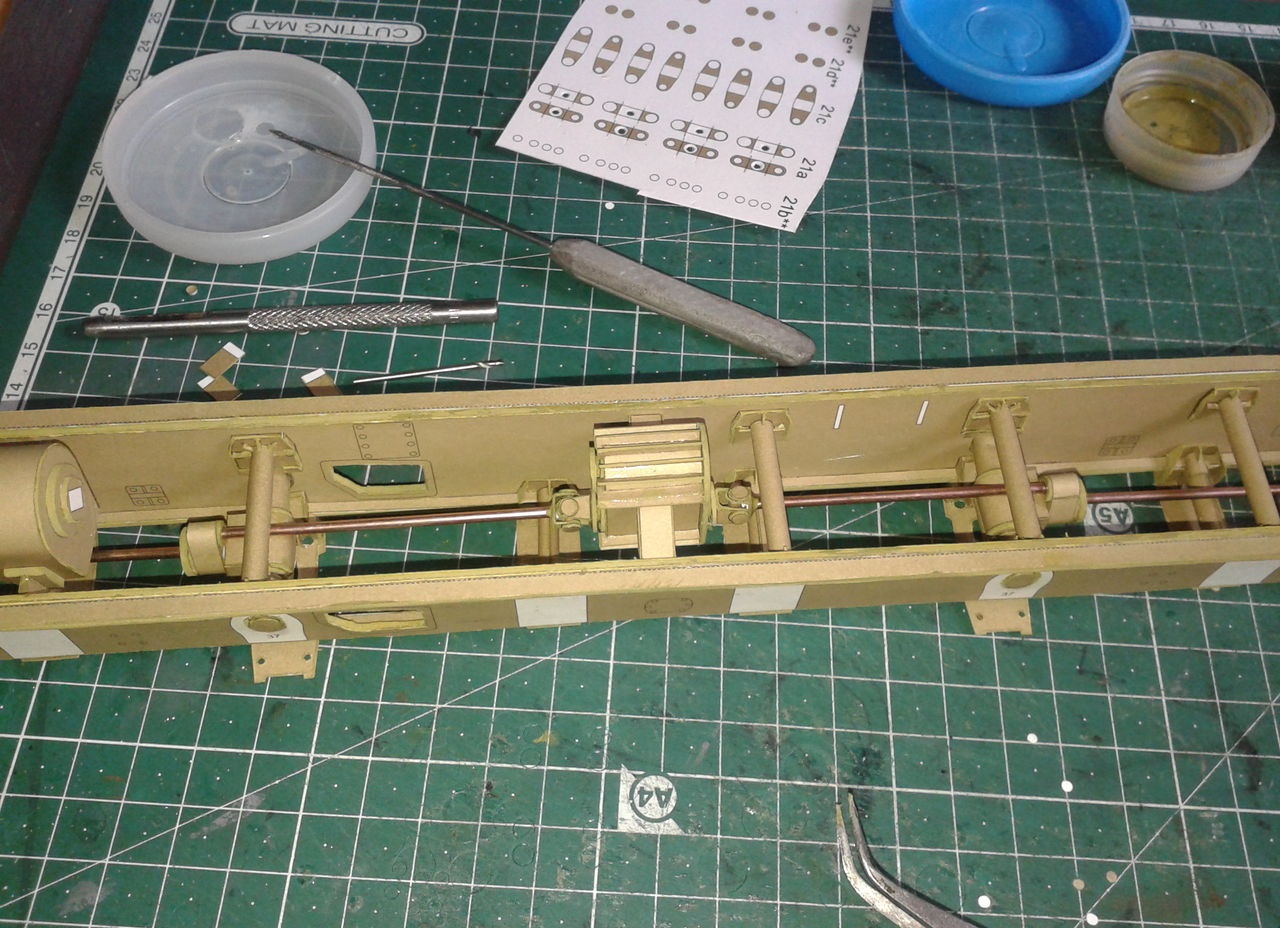

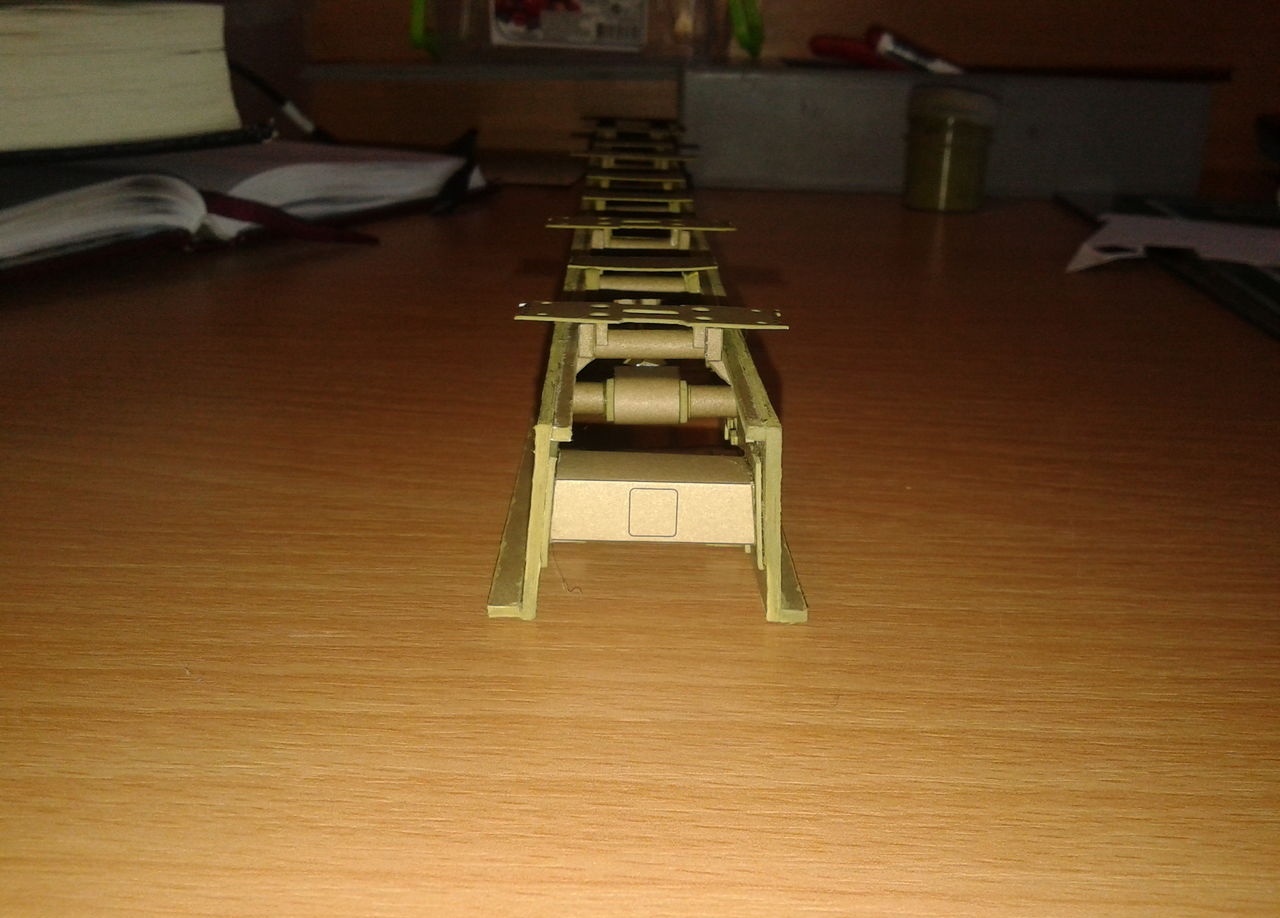

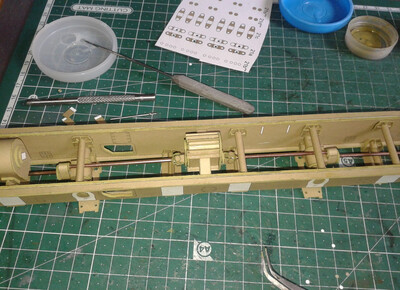

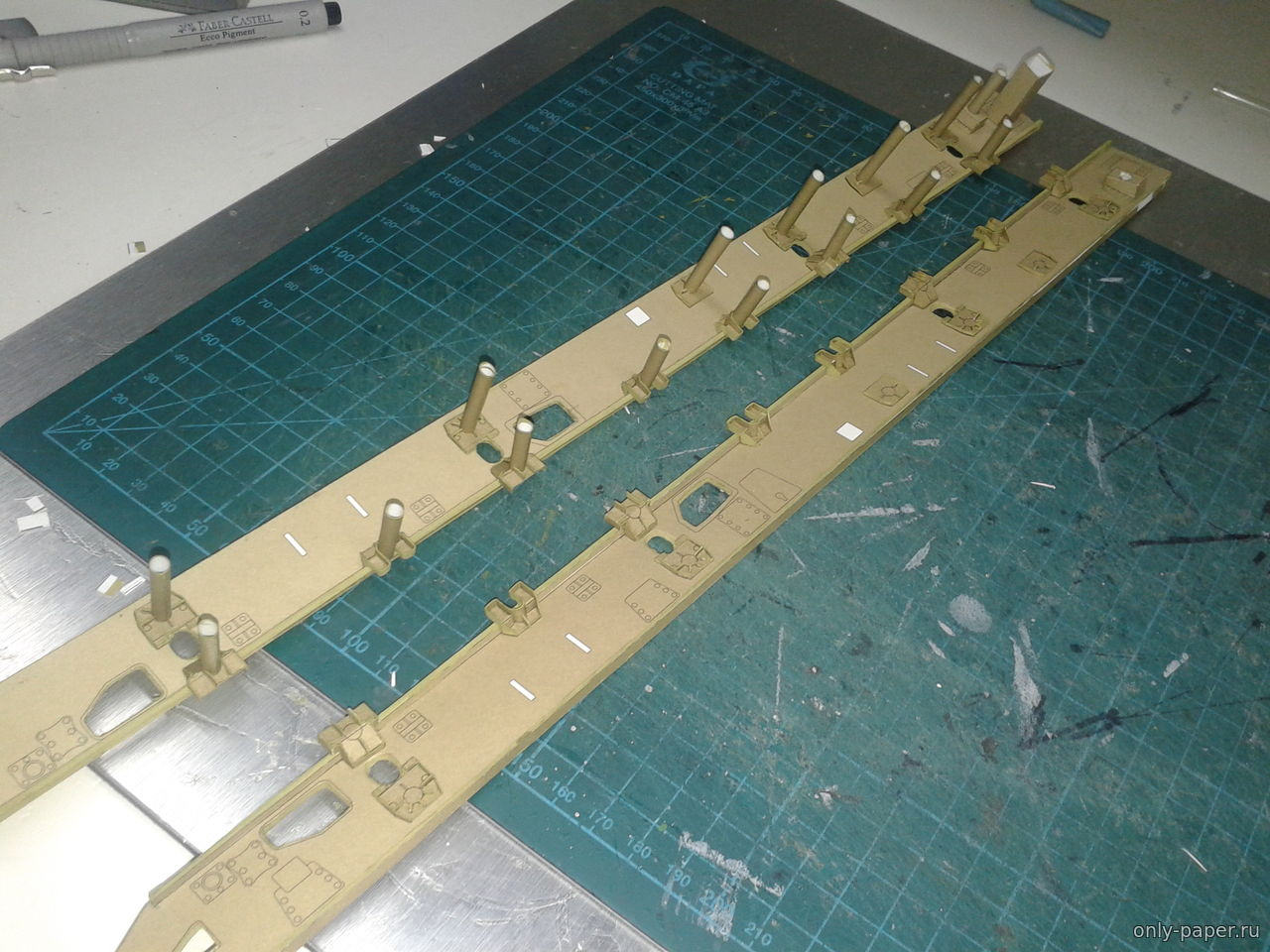

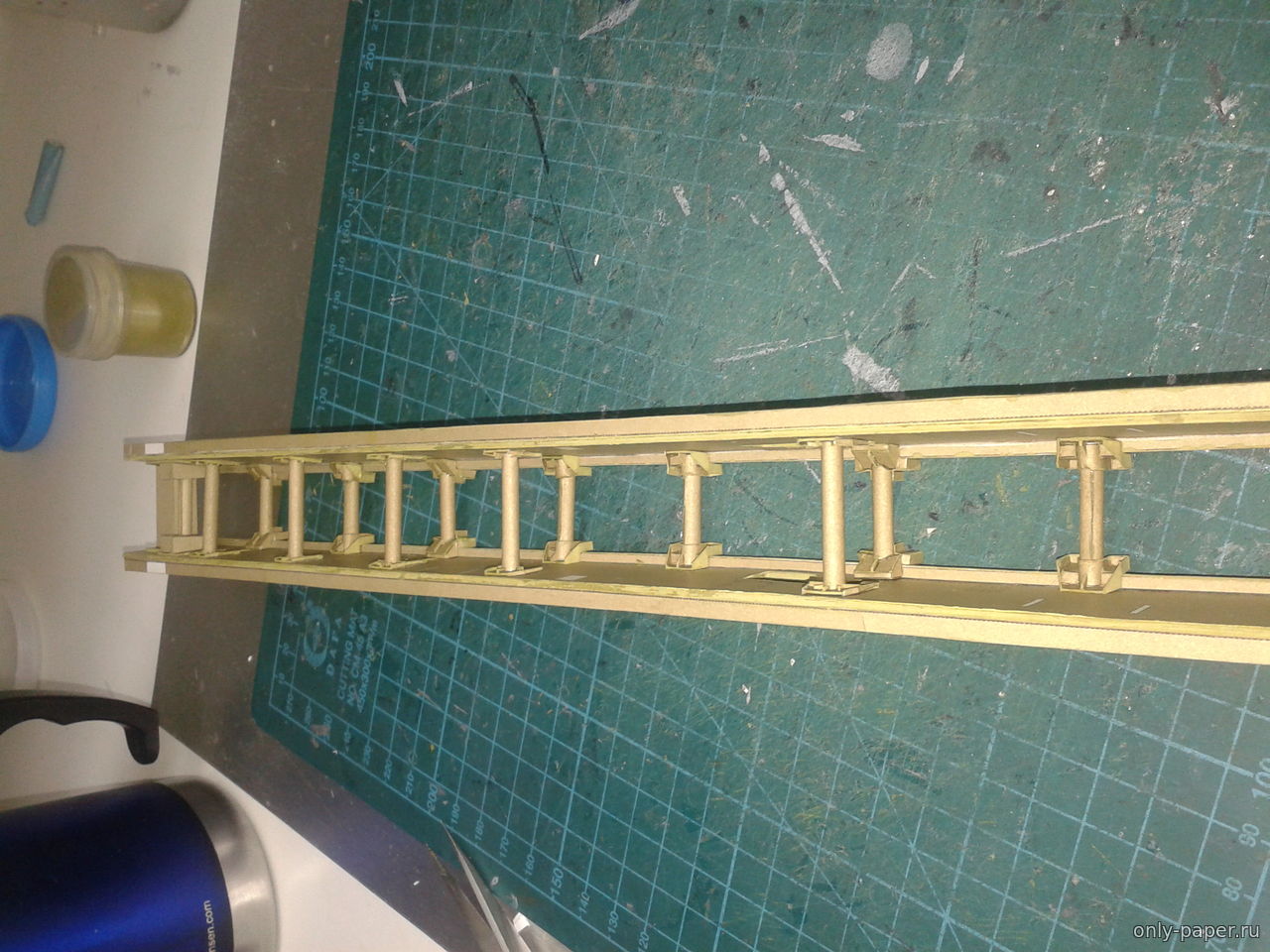

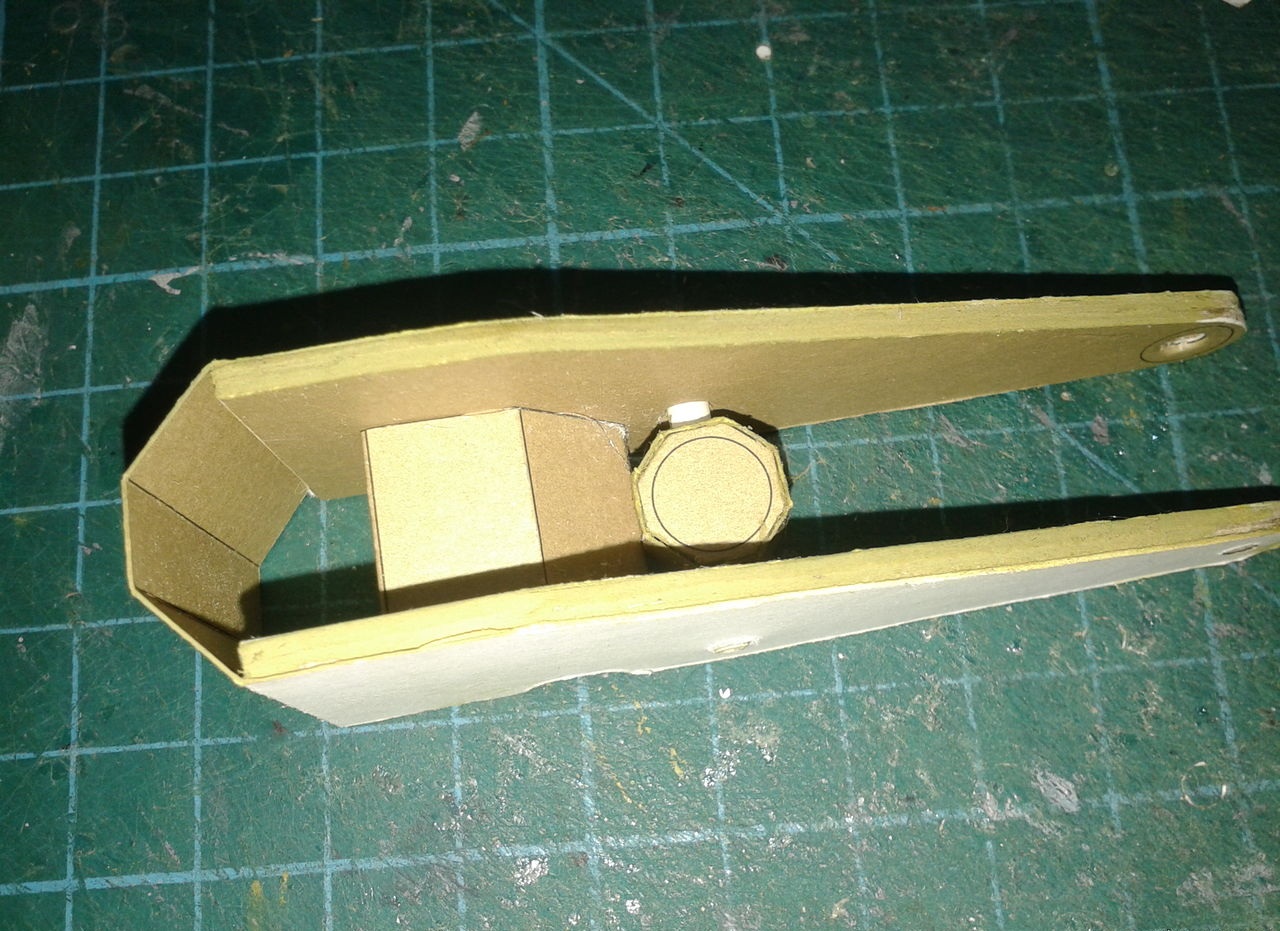

И стал монтировать раму

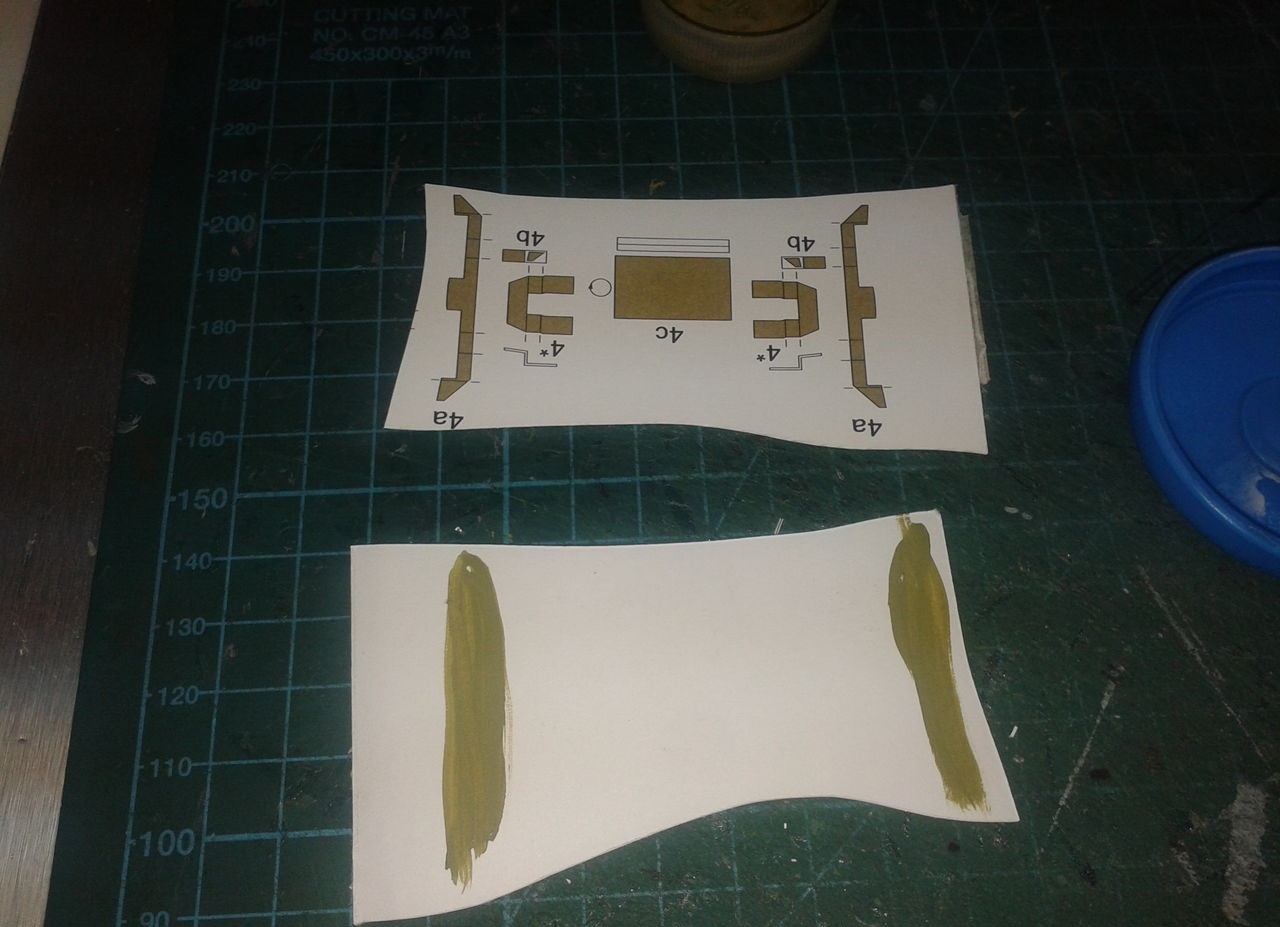

Некоторые детали не имеют цвета с обратной стороны. Их я подкрашиваю.

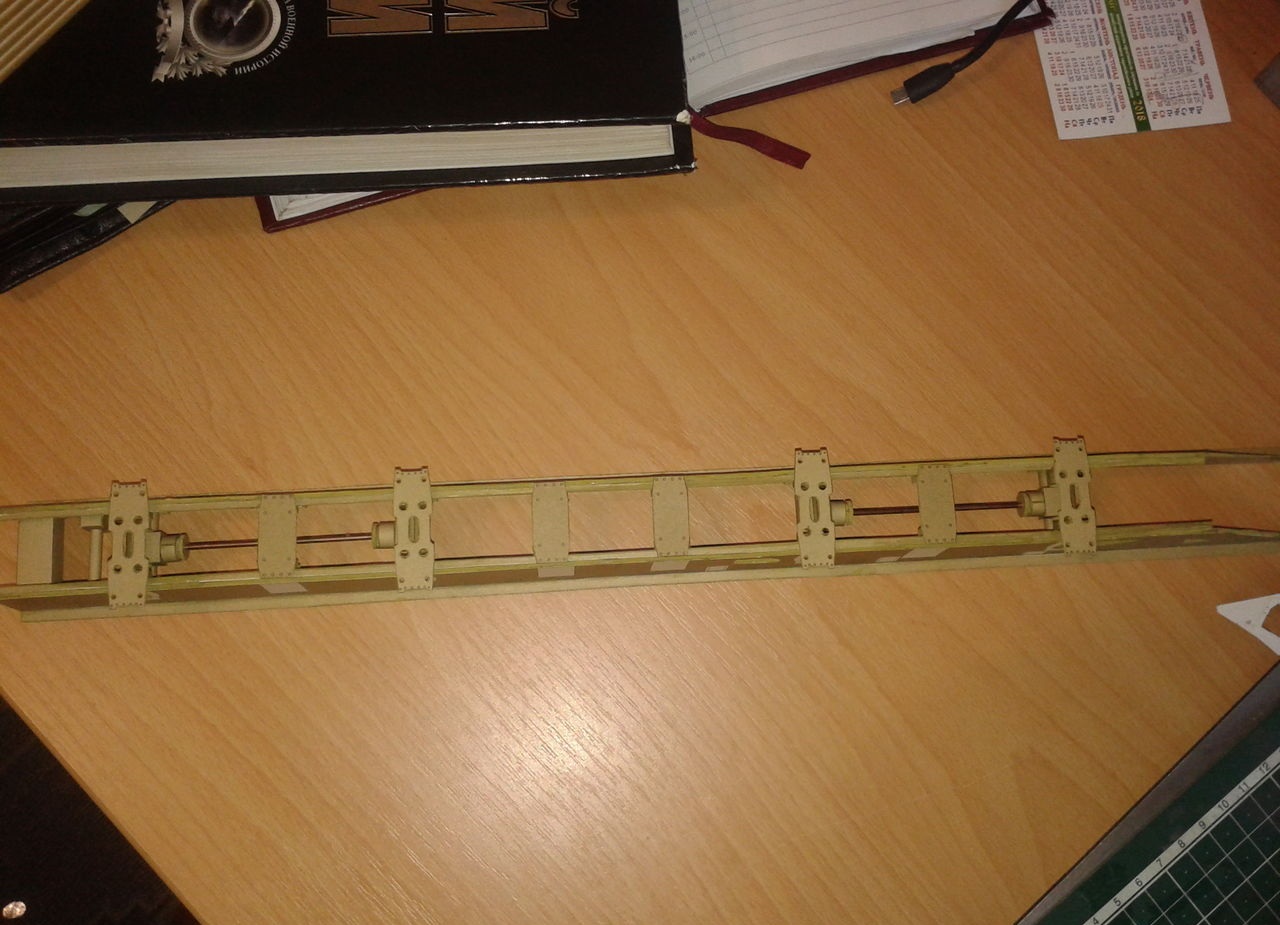

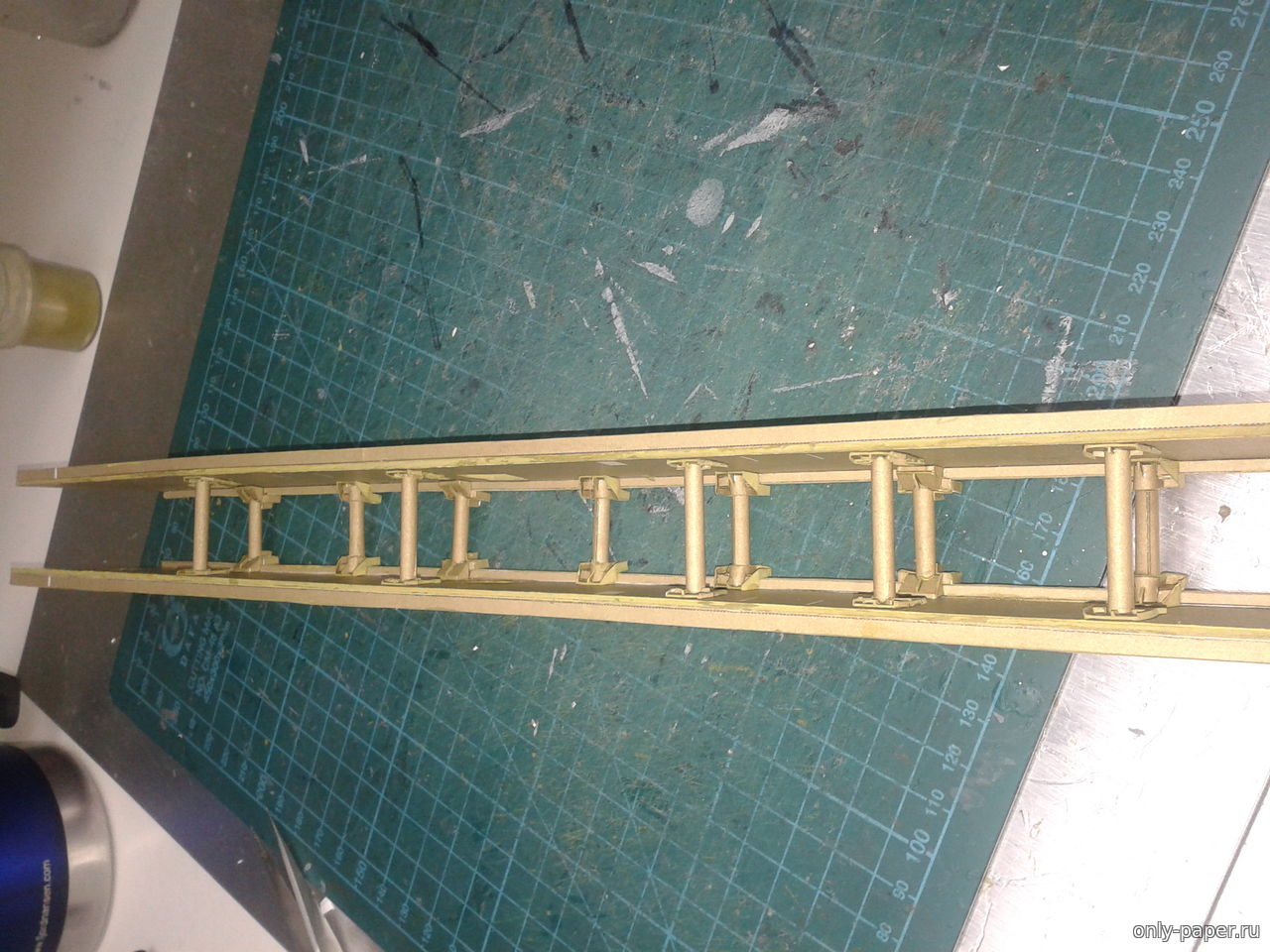

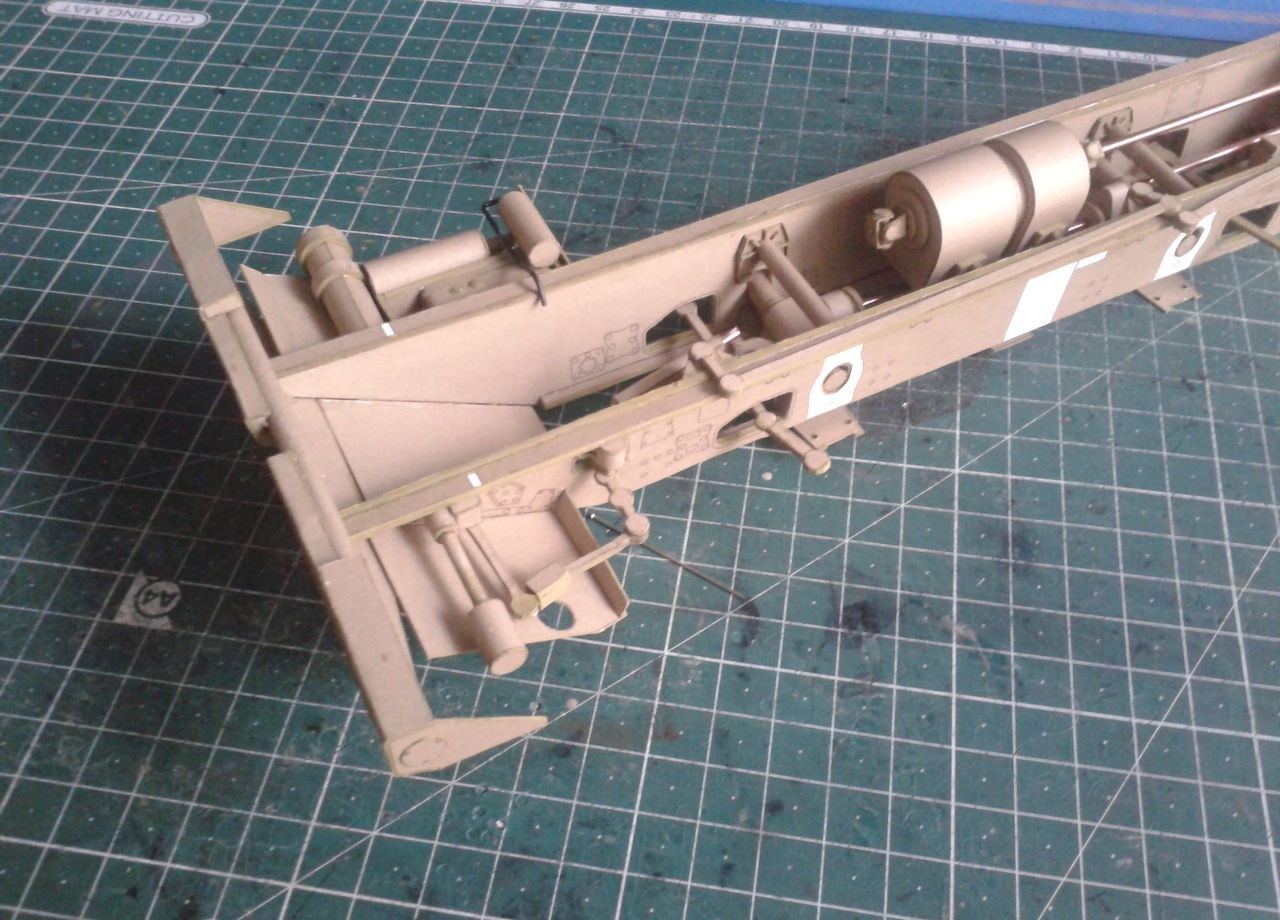

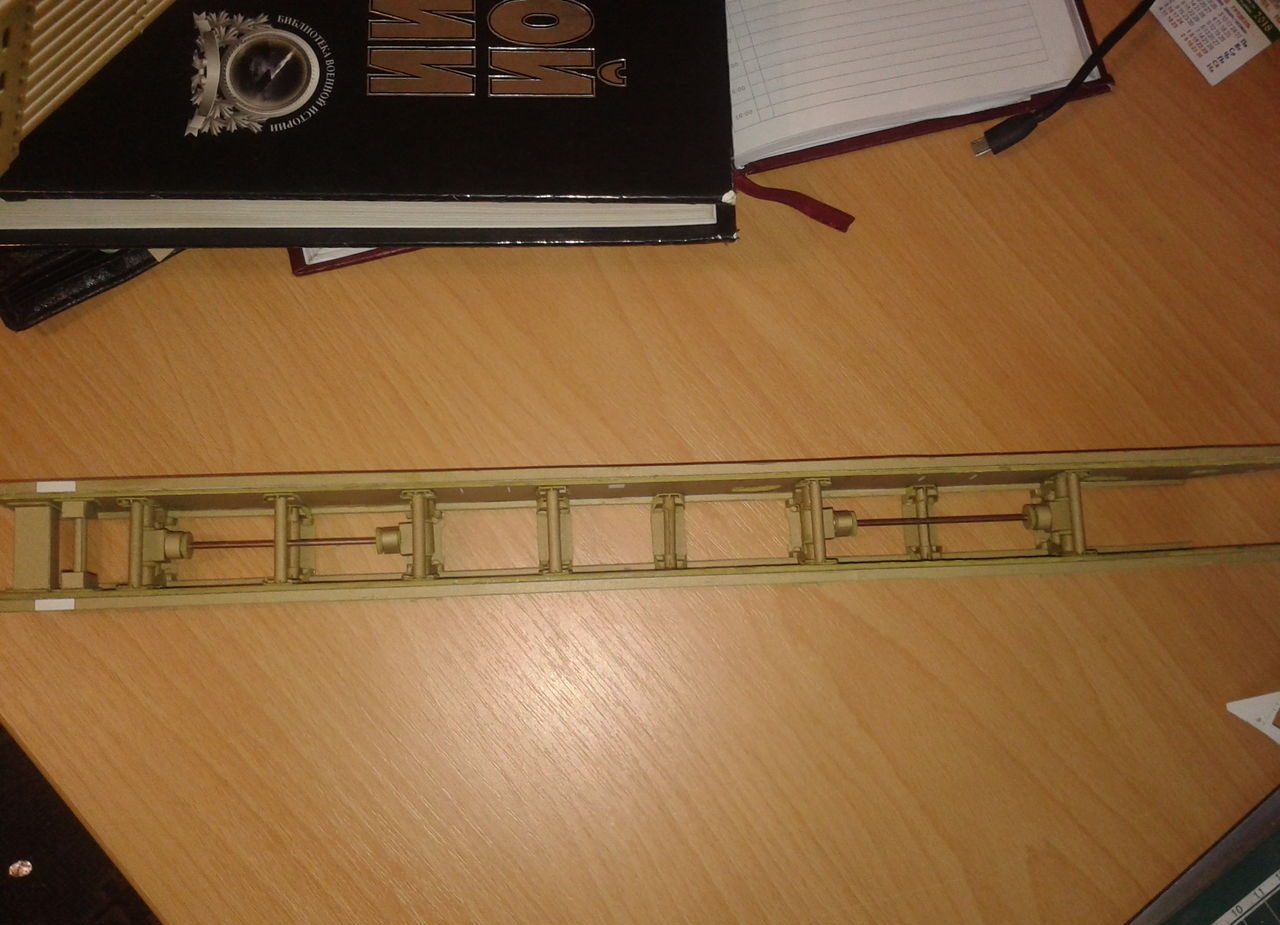

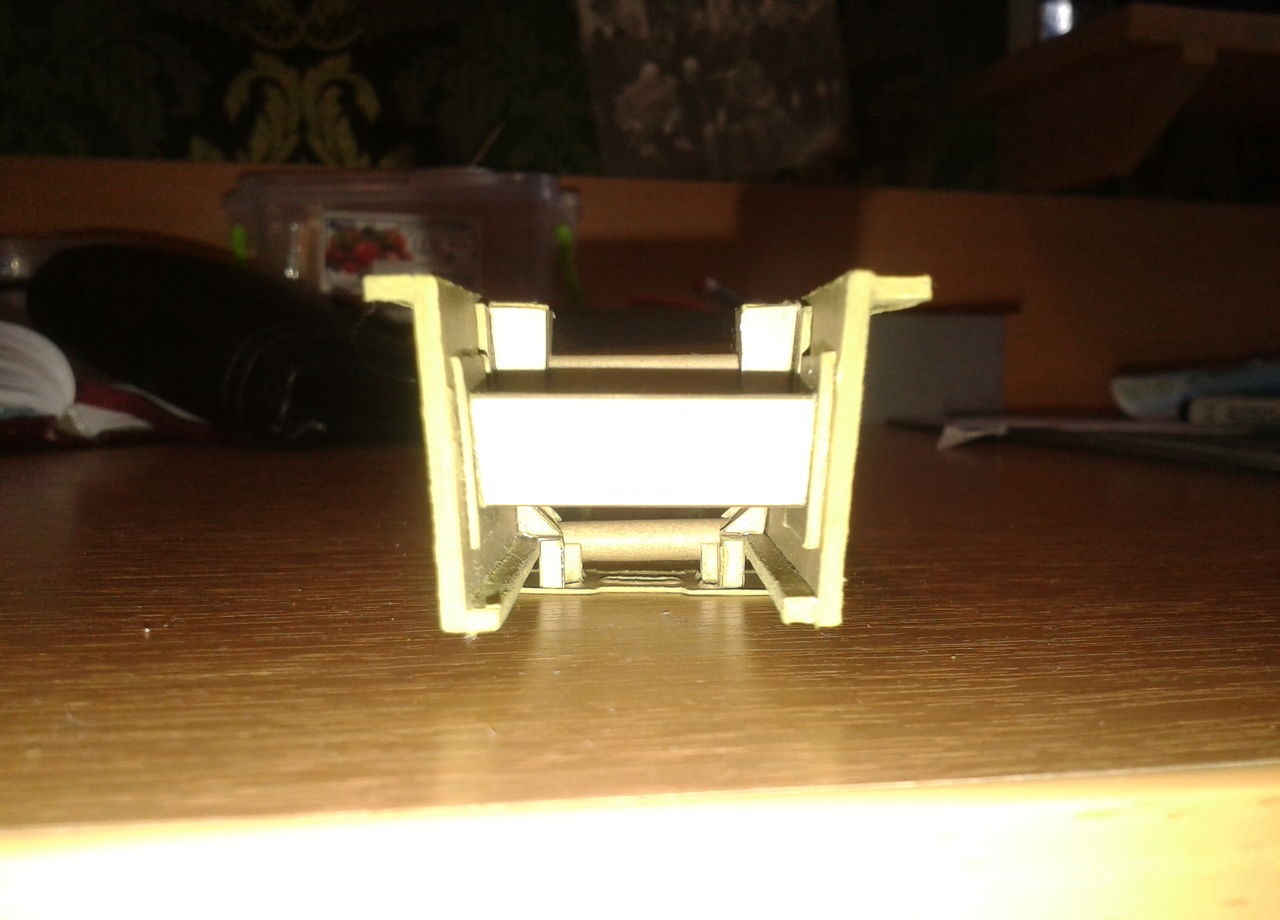

И рама

Конечно

Добавлю

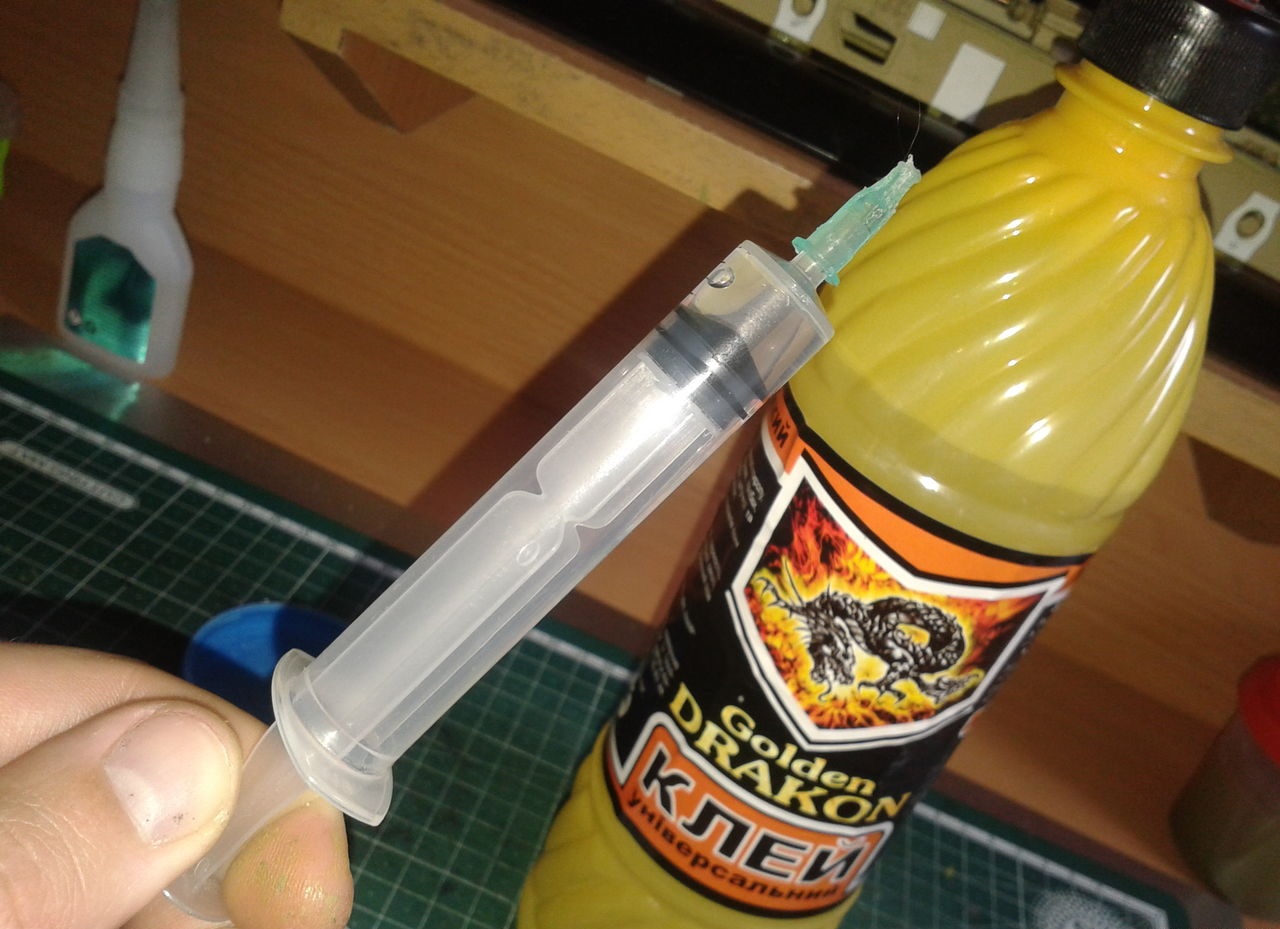

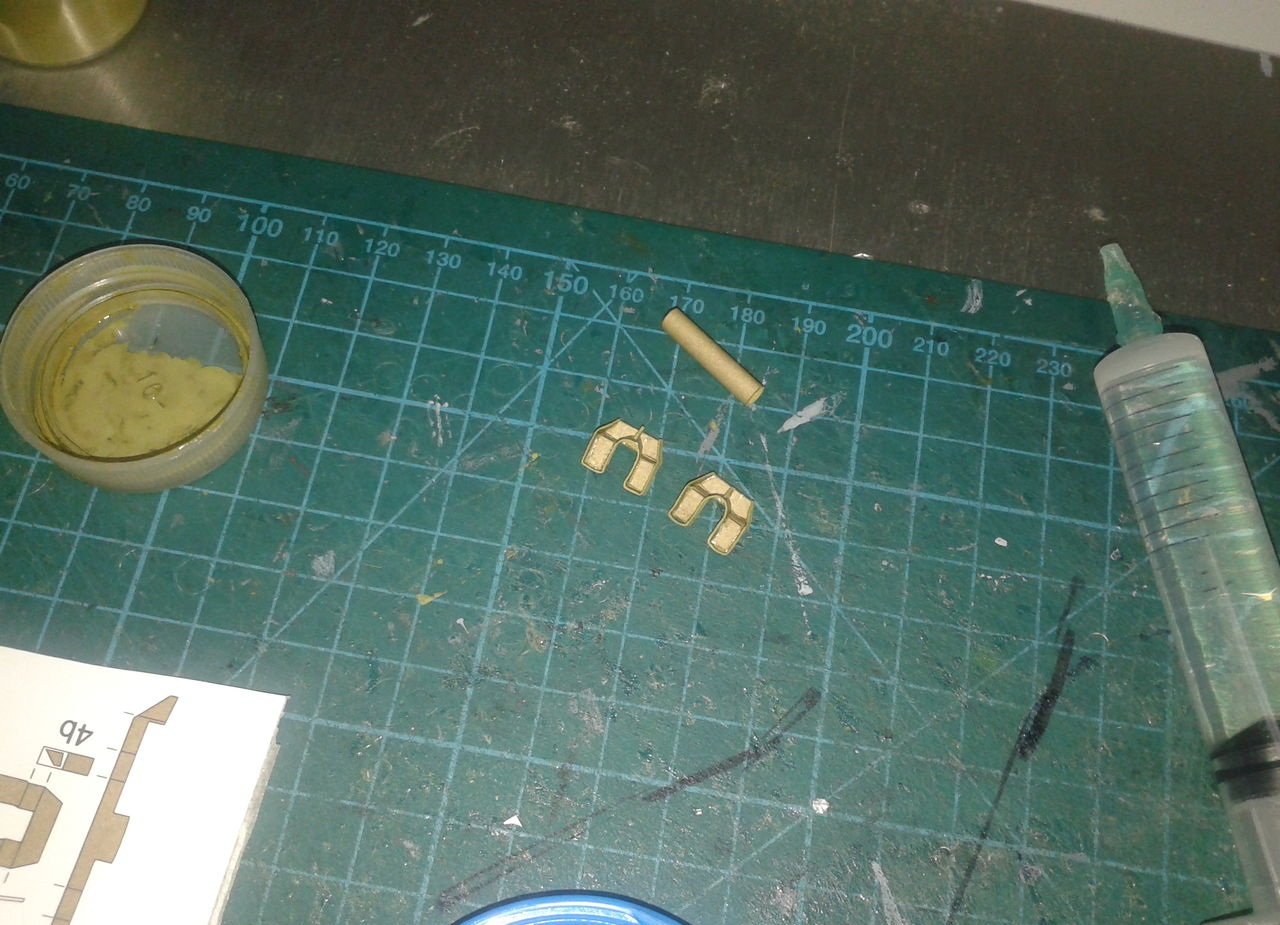

Клею вот этим. Но сам клей не удобен в использовании. Поэтому заправляю в шприц (3-х компонентный!)
Иглу удаляю. Получается отверстие как раз для удобного применения клея.

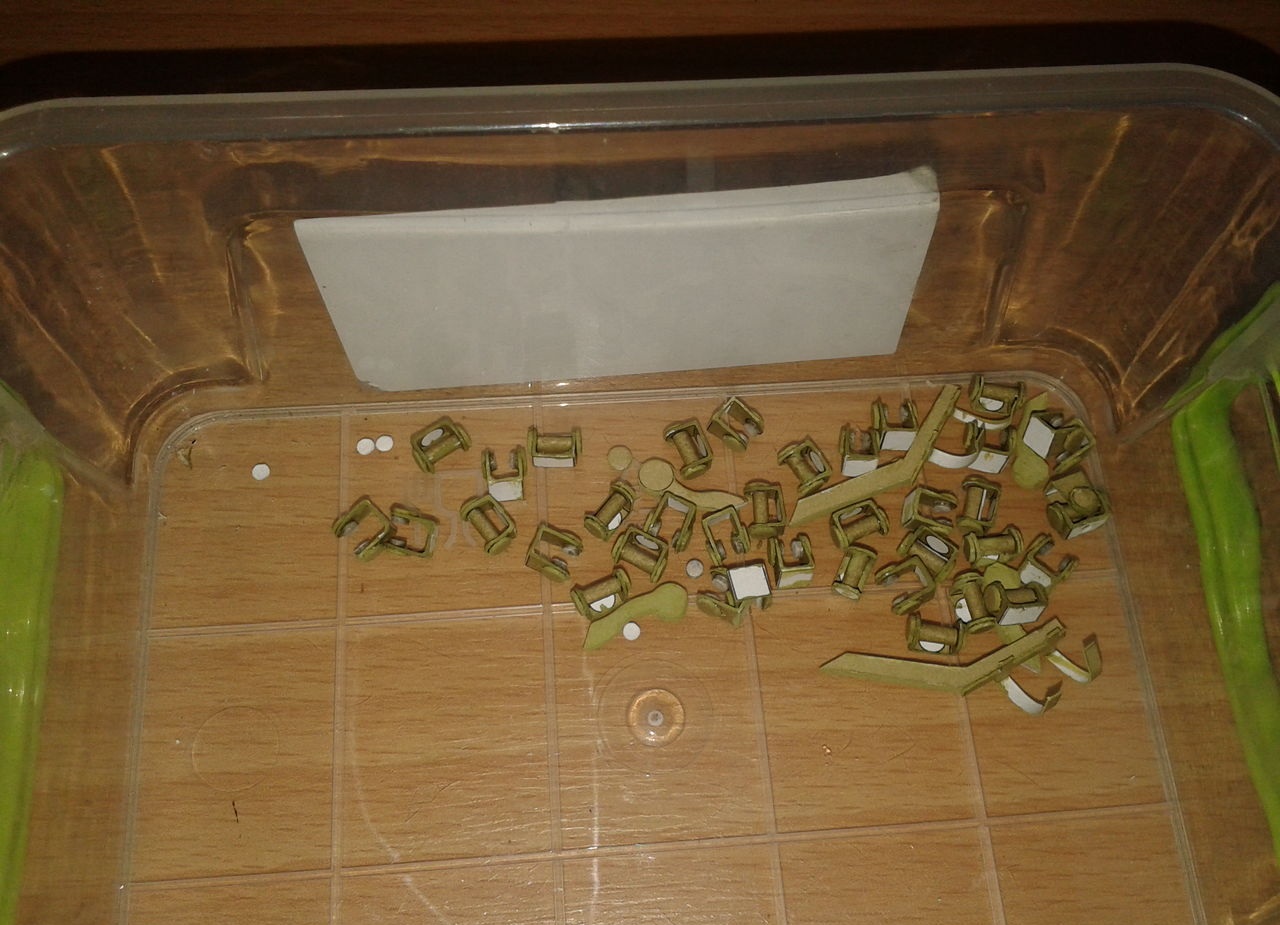

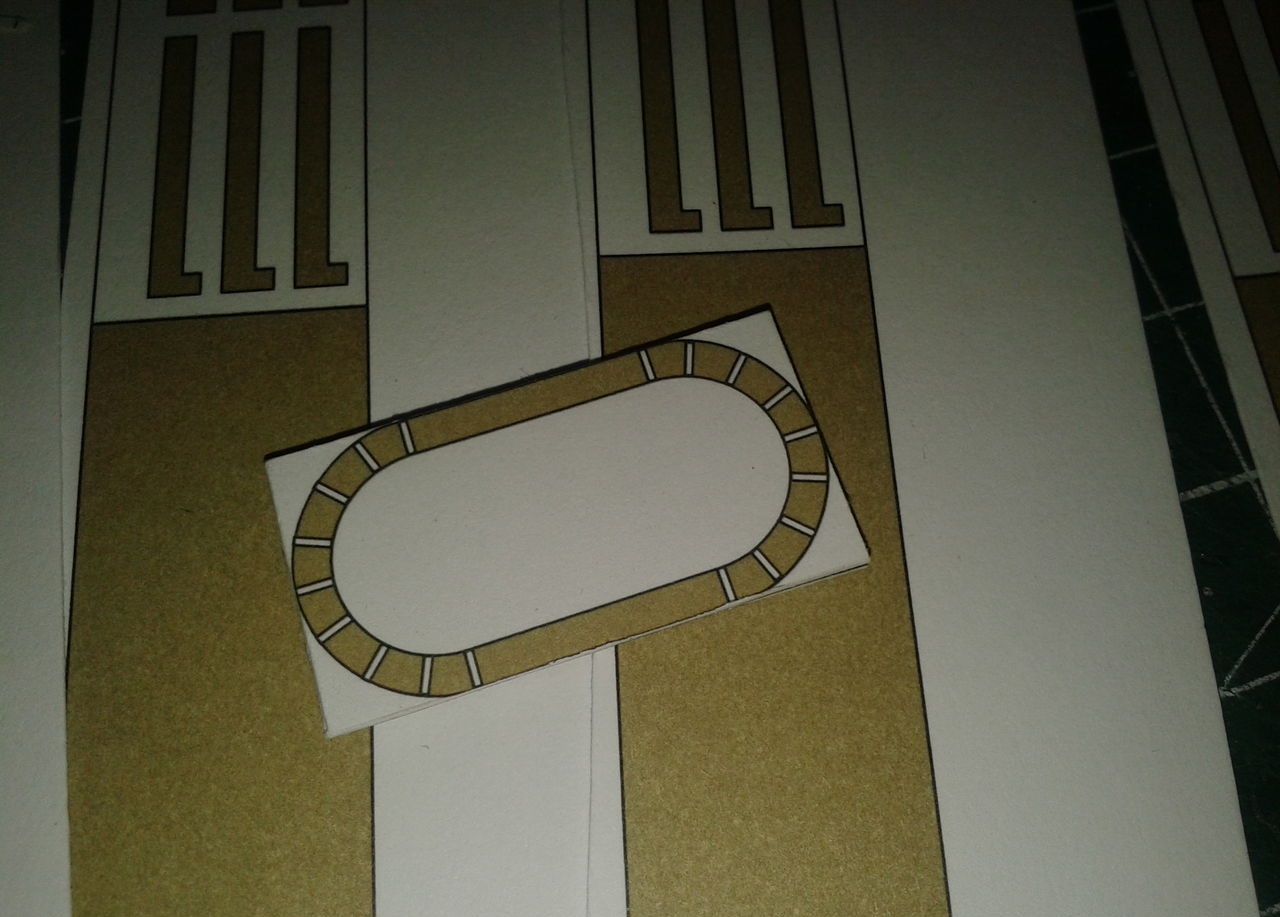

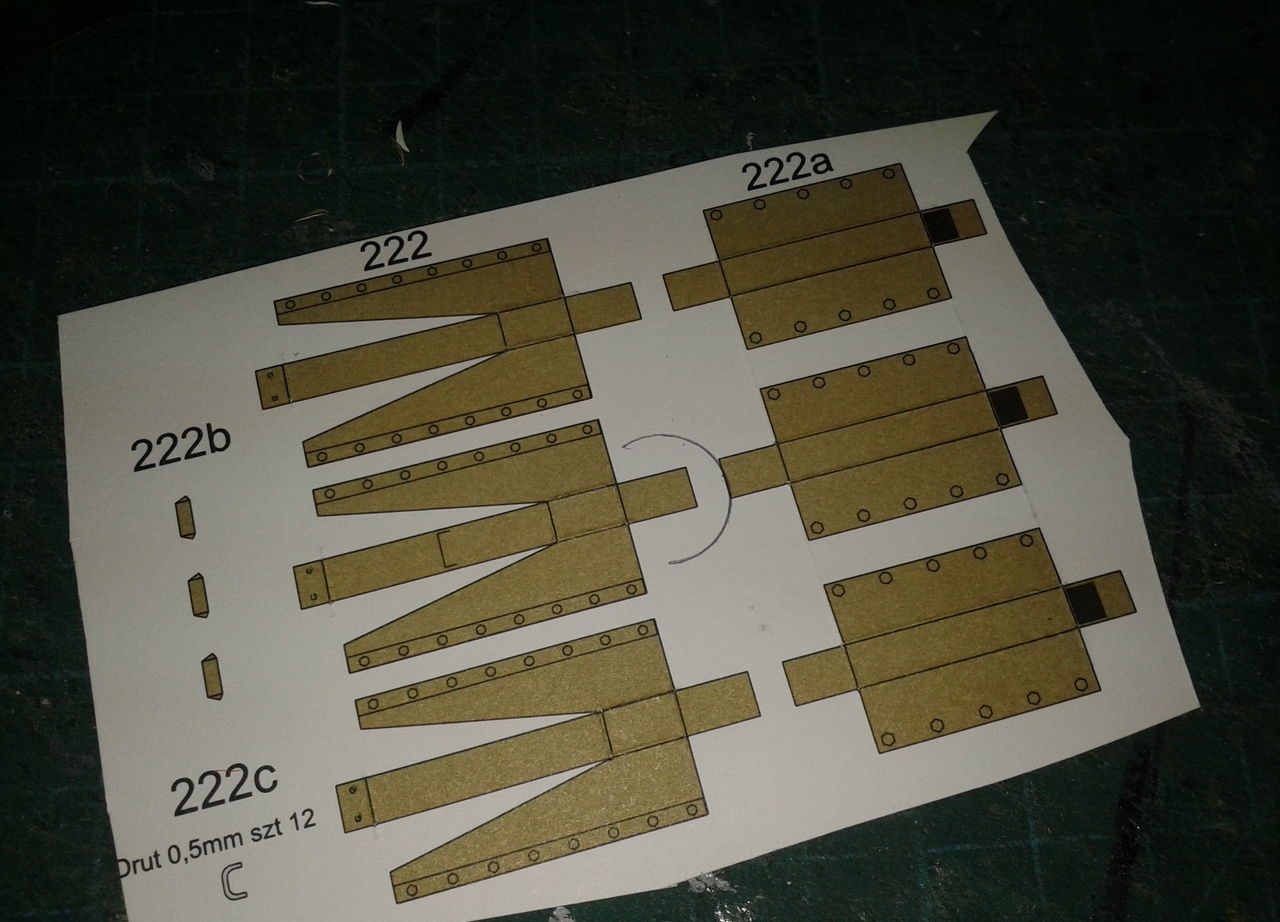

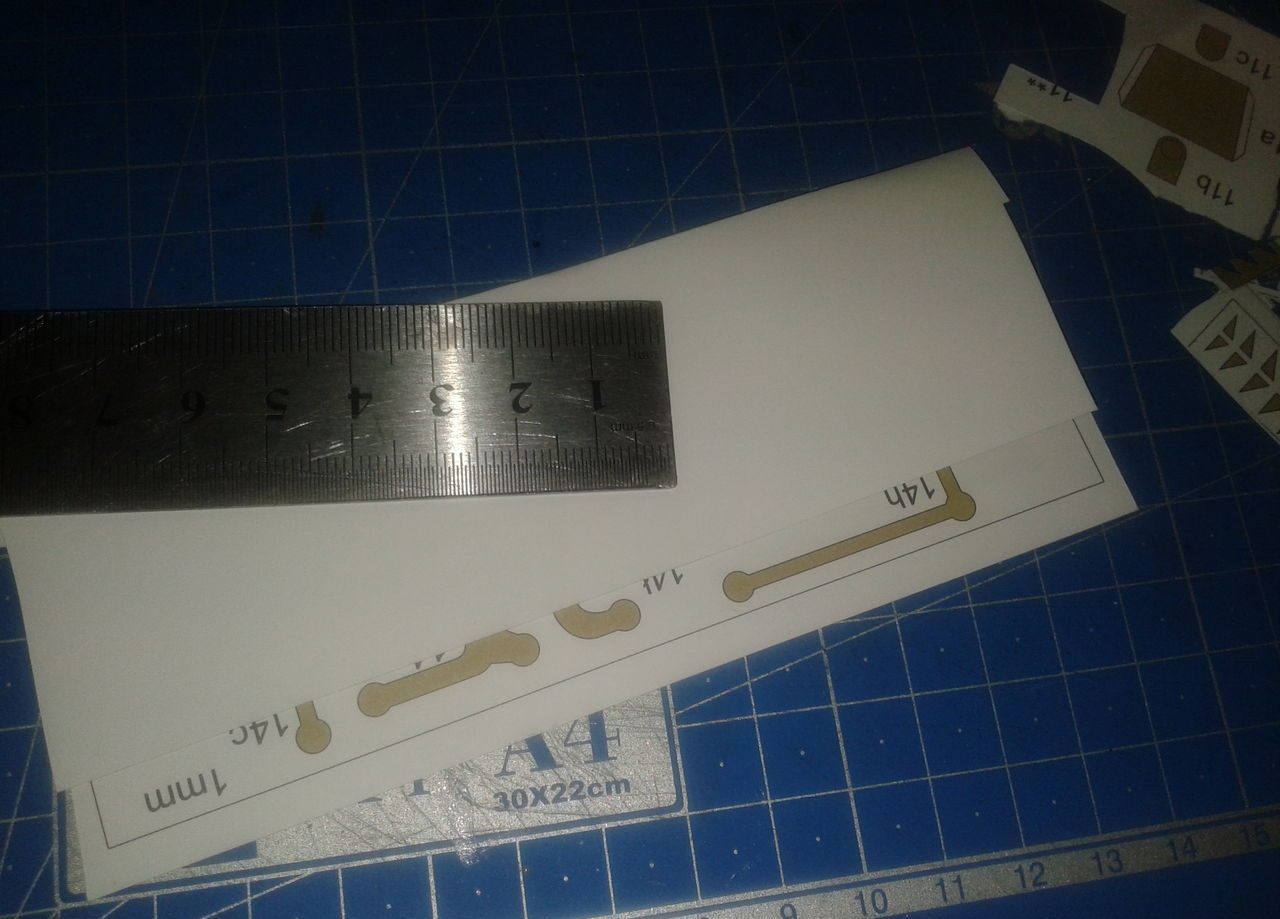

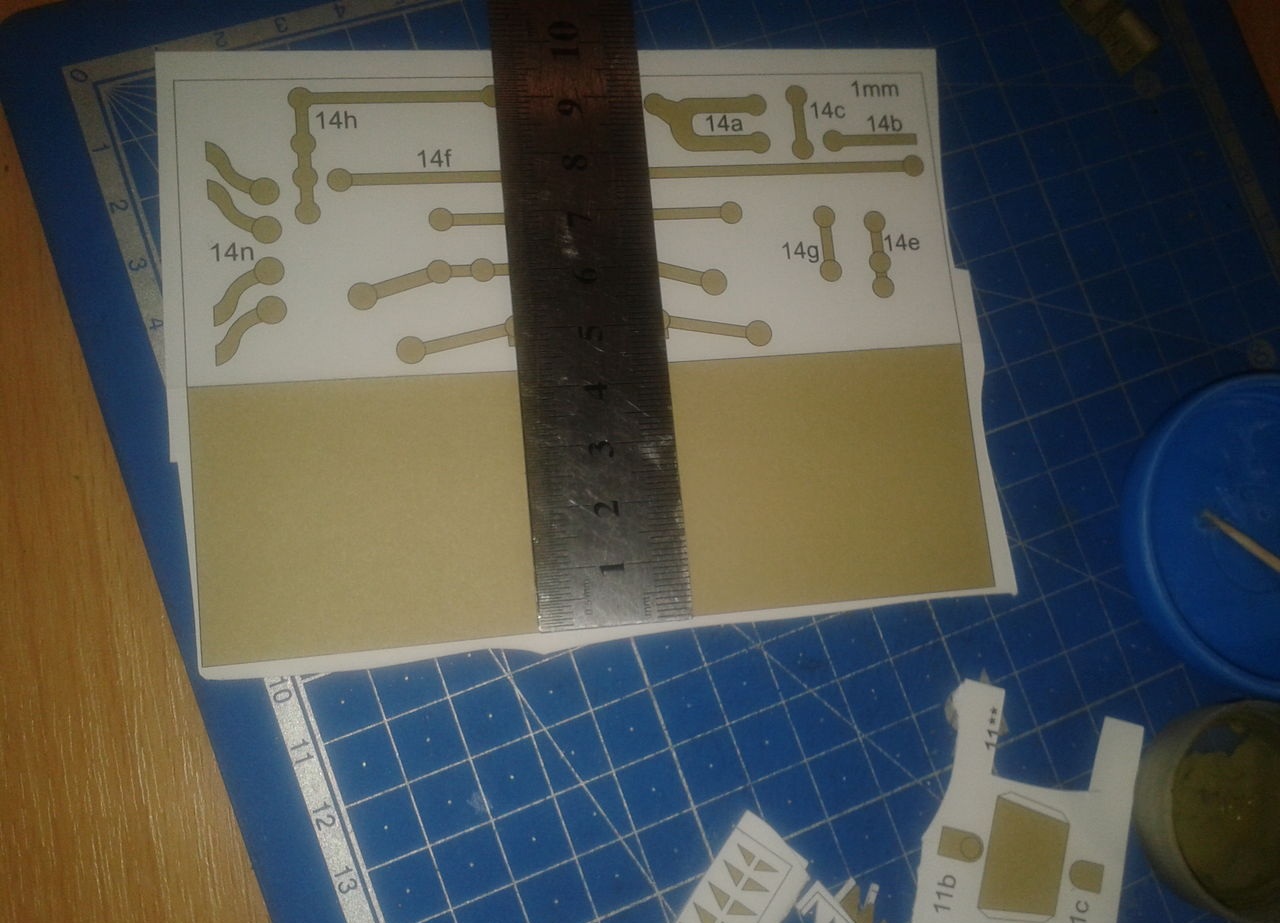

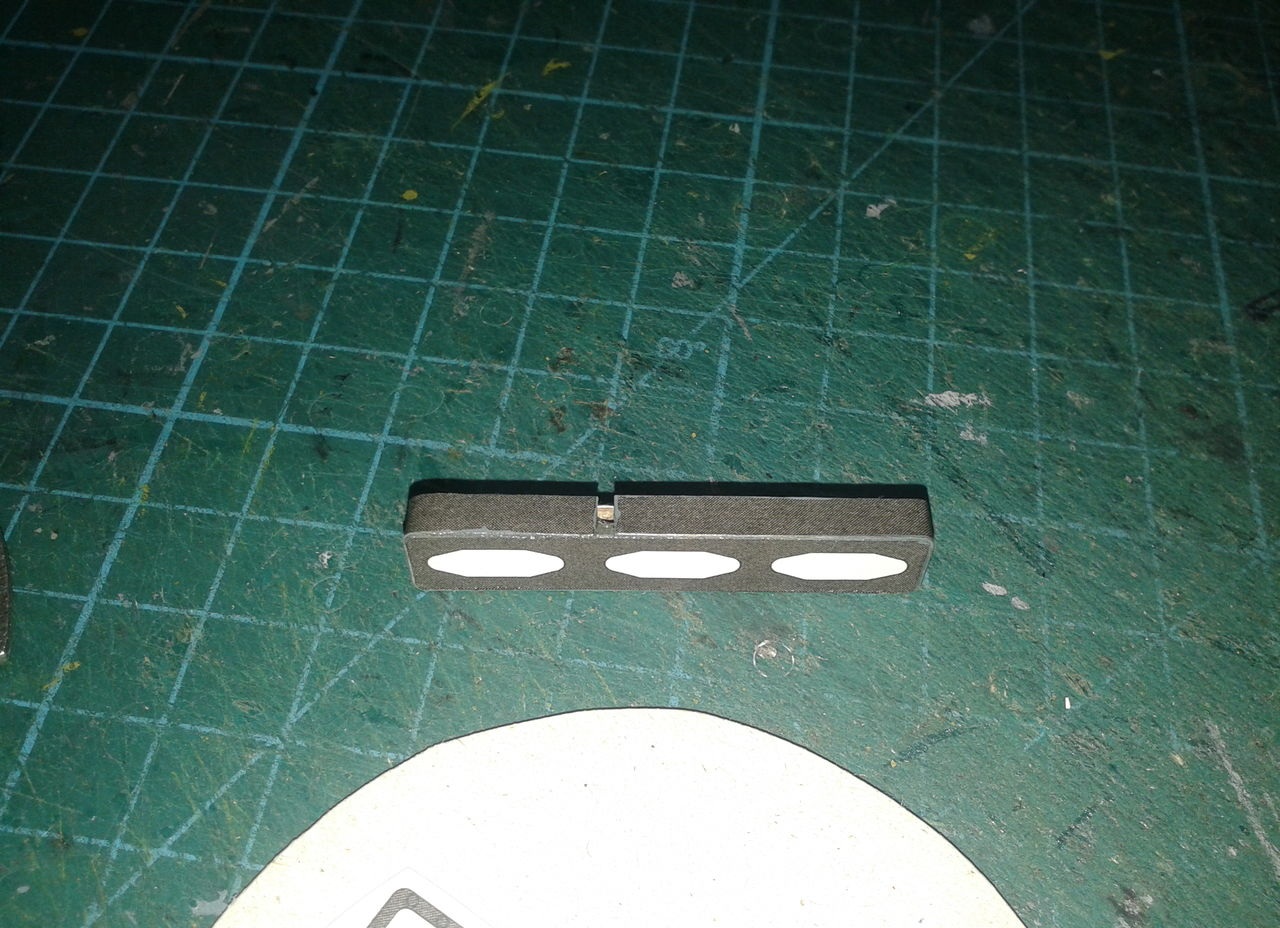

Продолжу по сборке Вот такая деталька... в журнале дано на 6 ребер больше чем надо

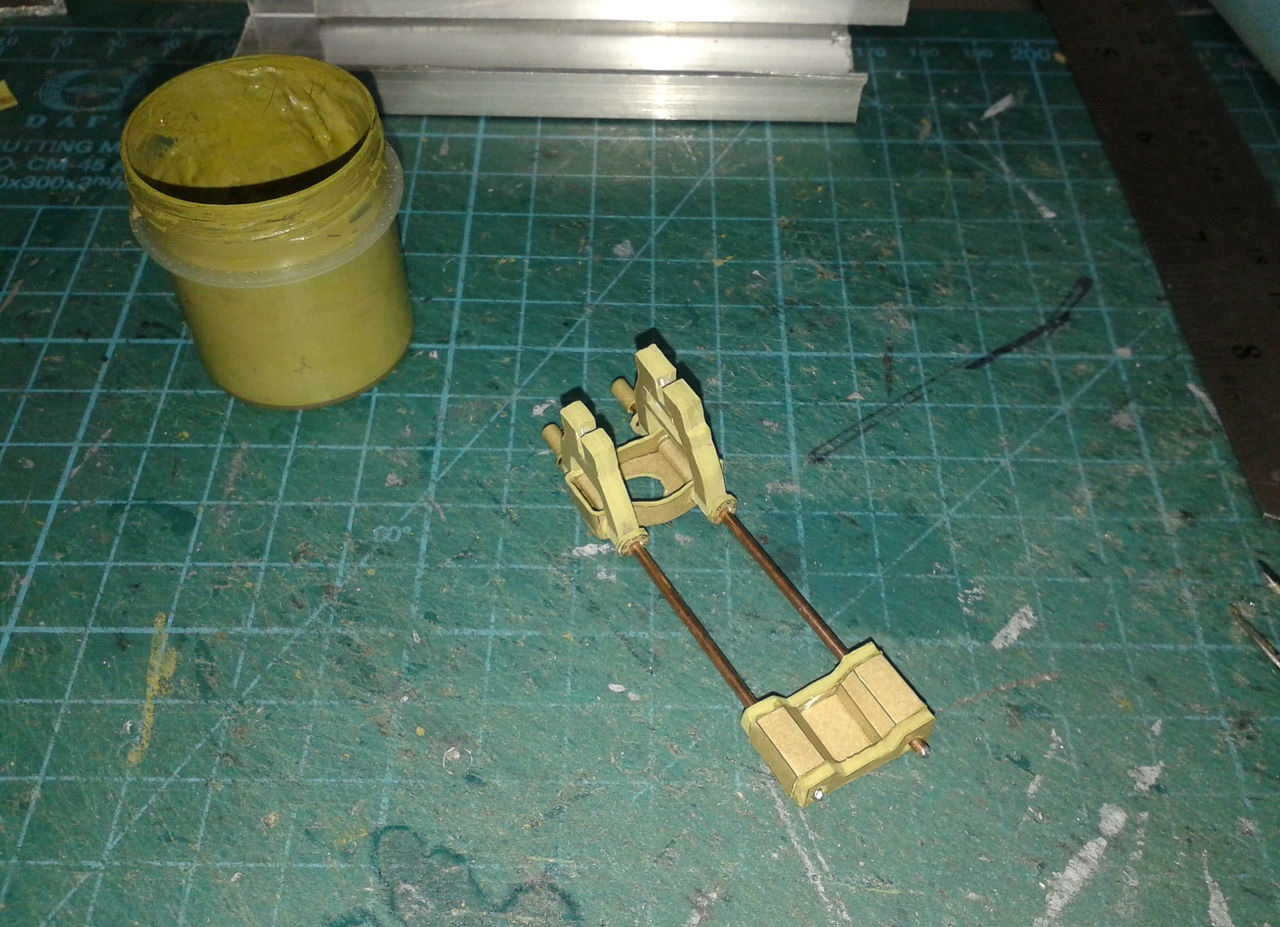

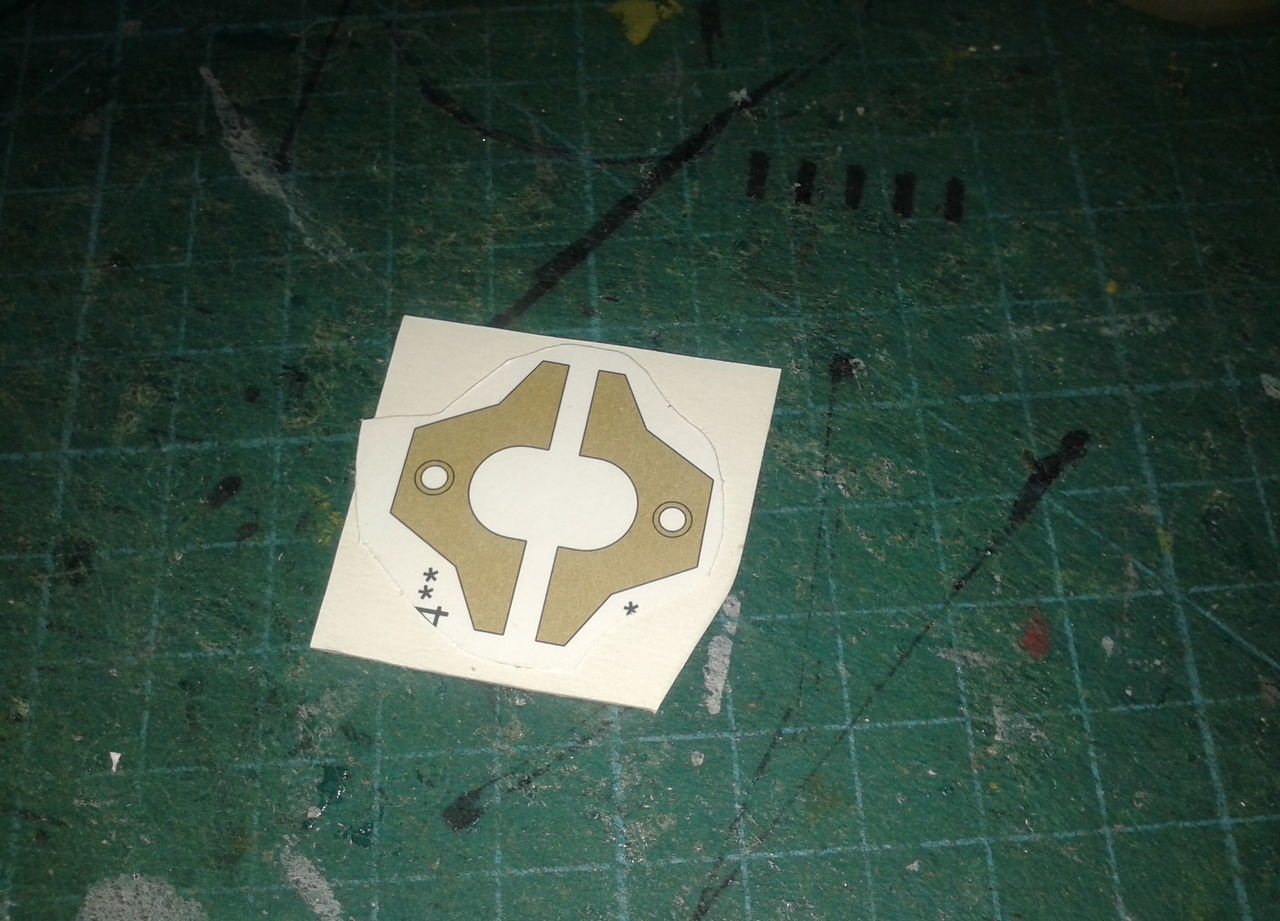

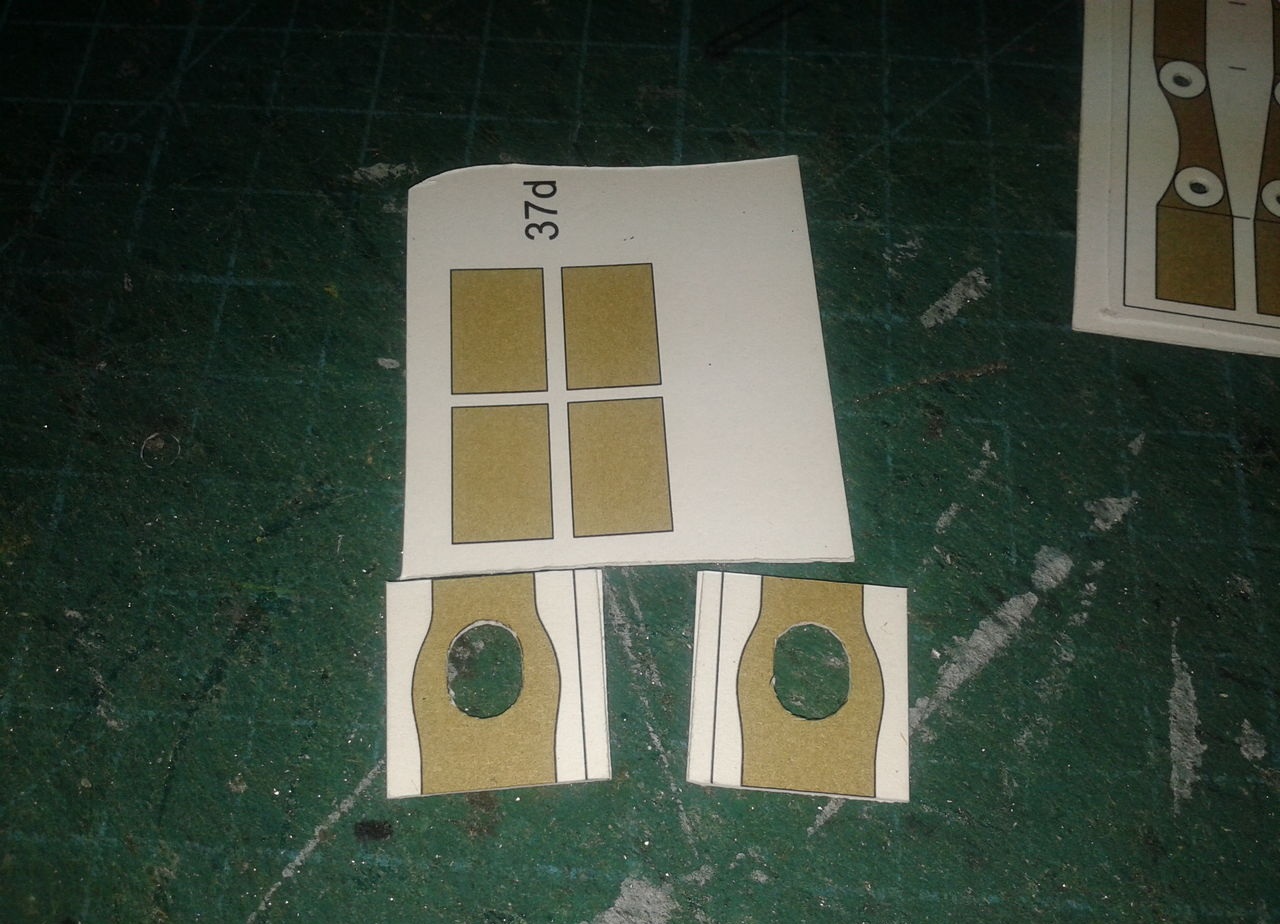

Крепления раздатки
Закрашена не та сторона

И все в сборе

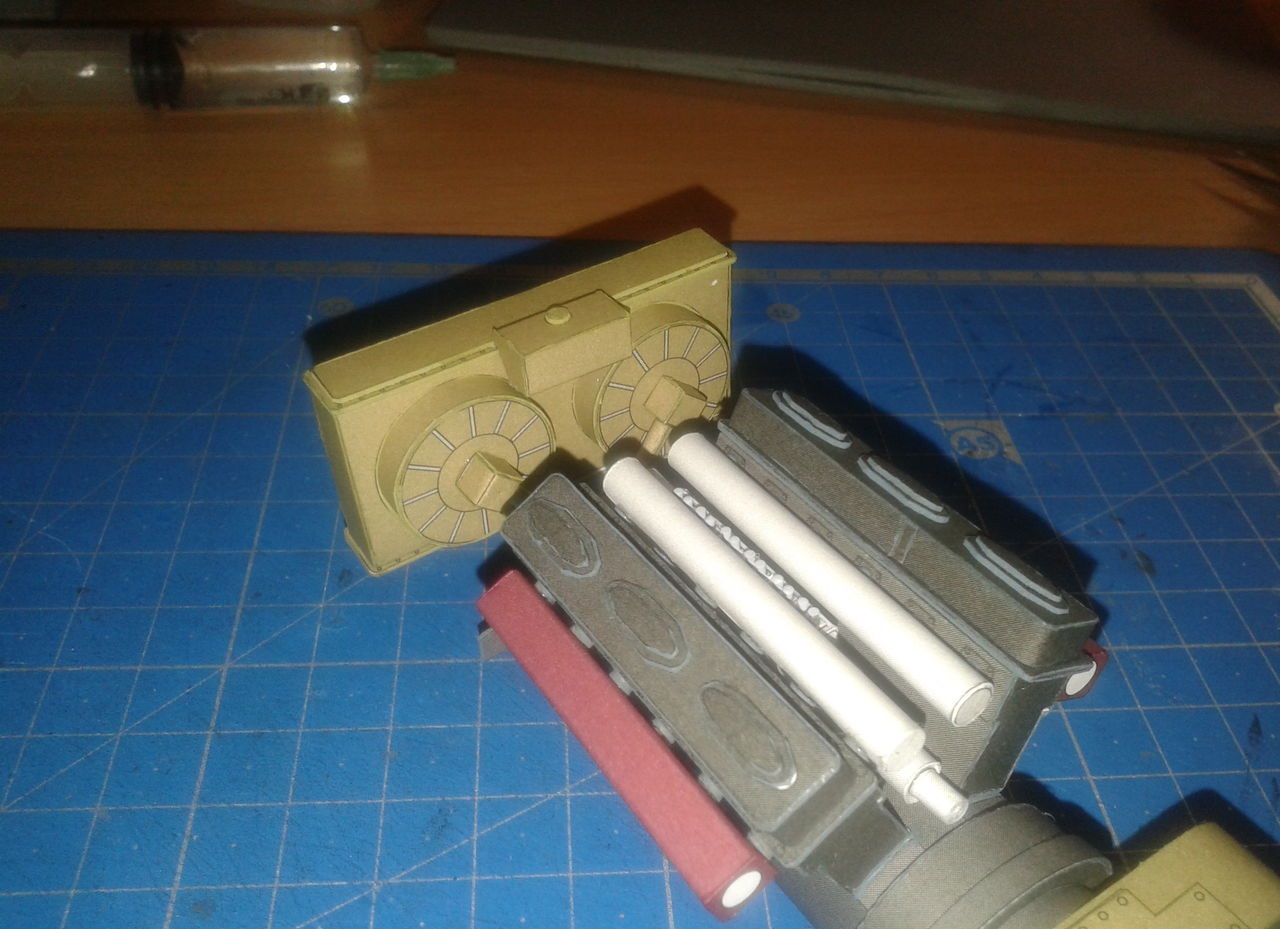

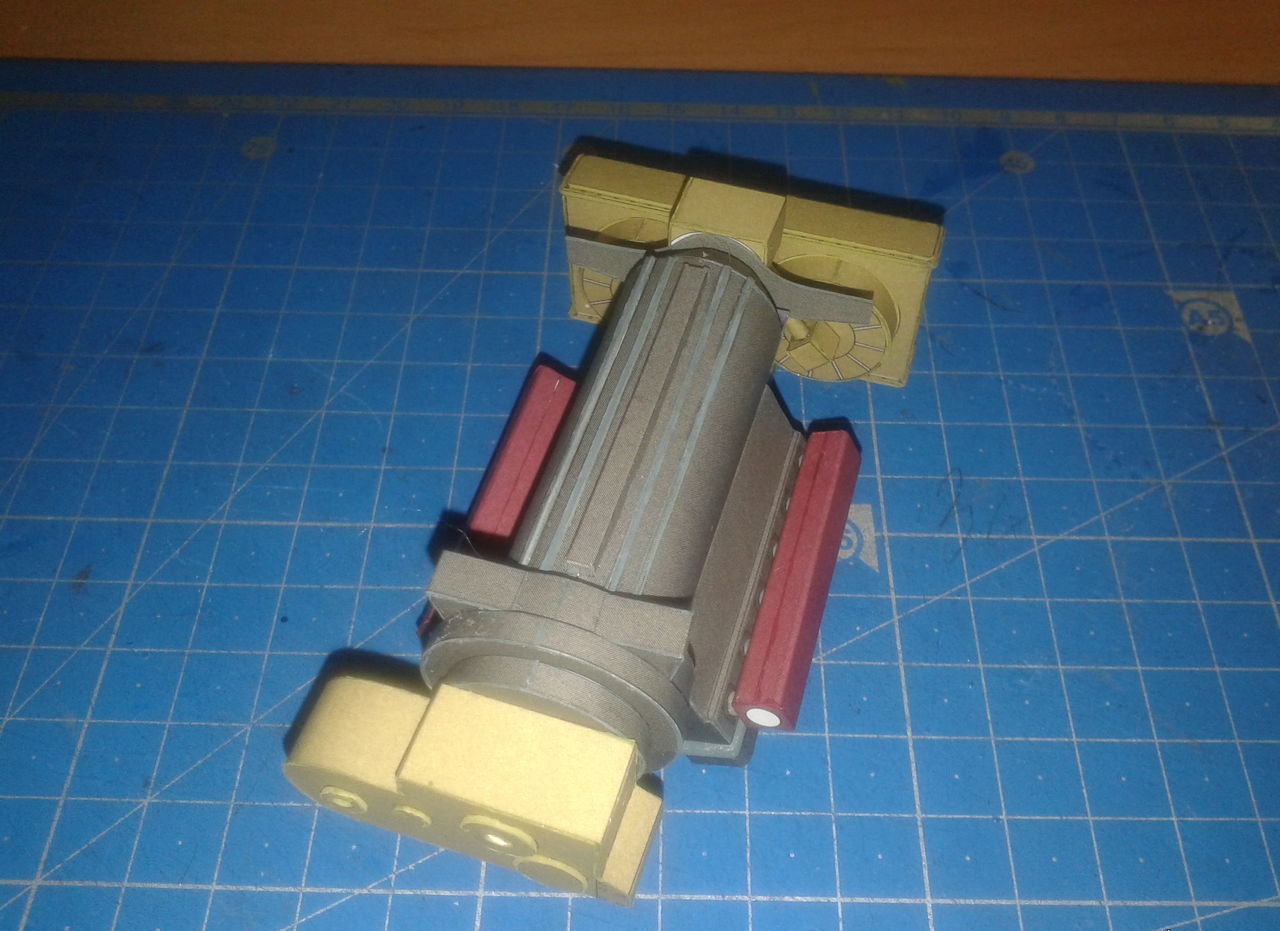

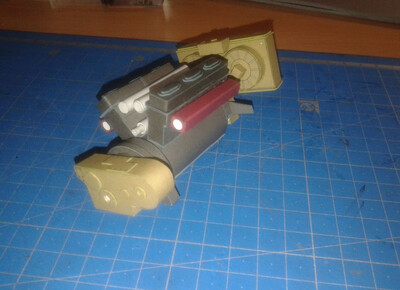

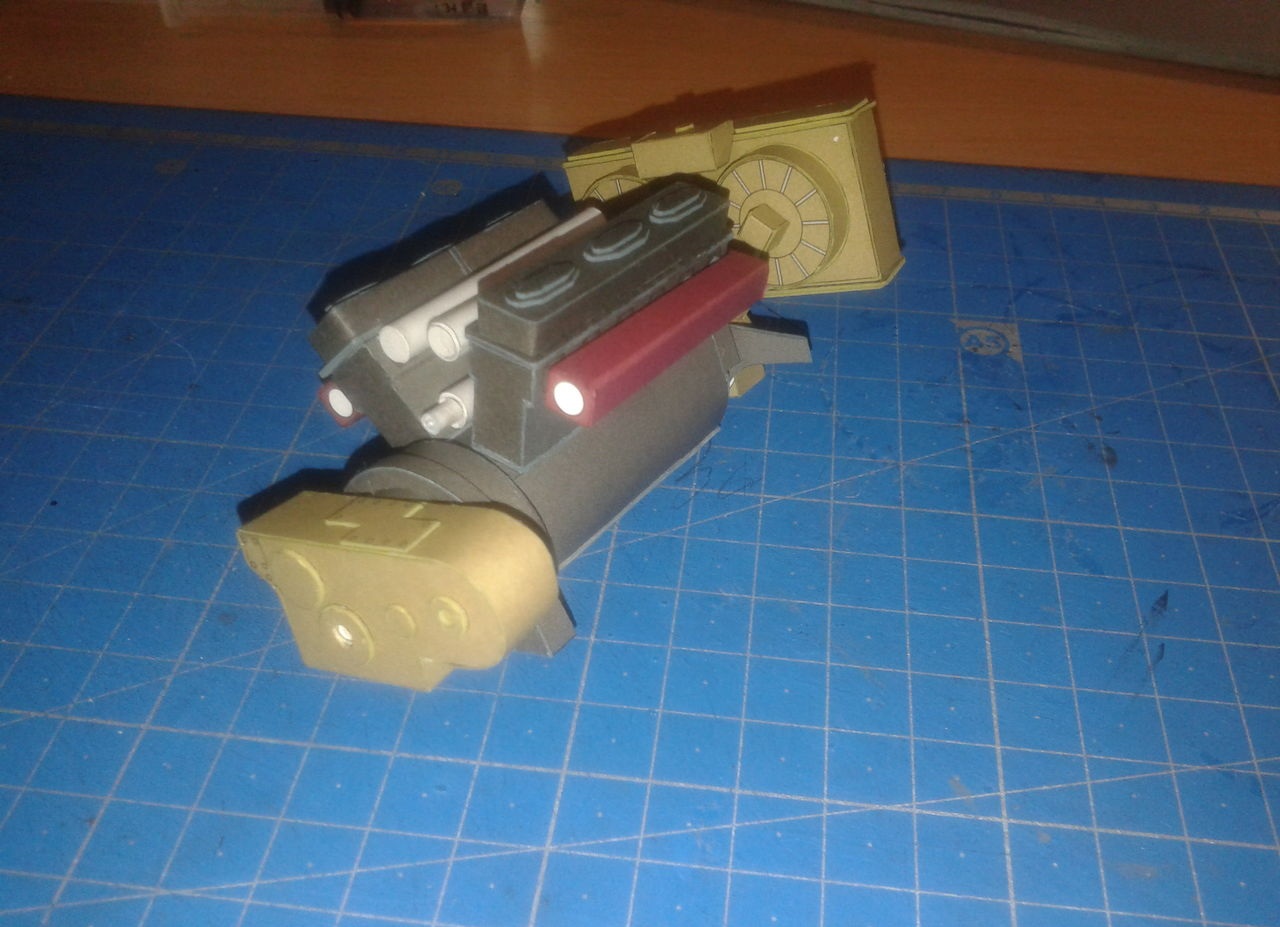

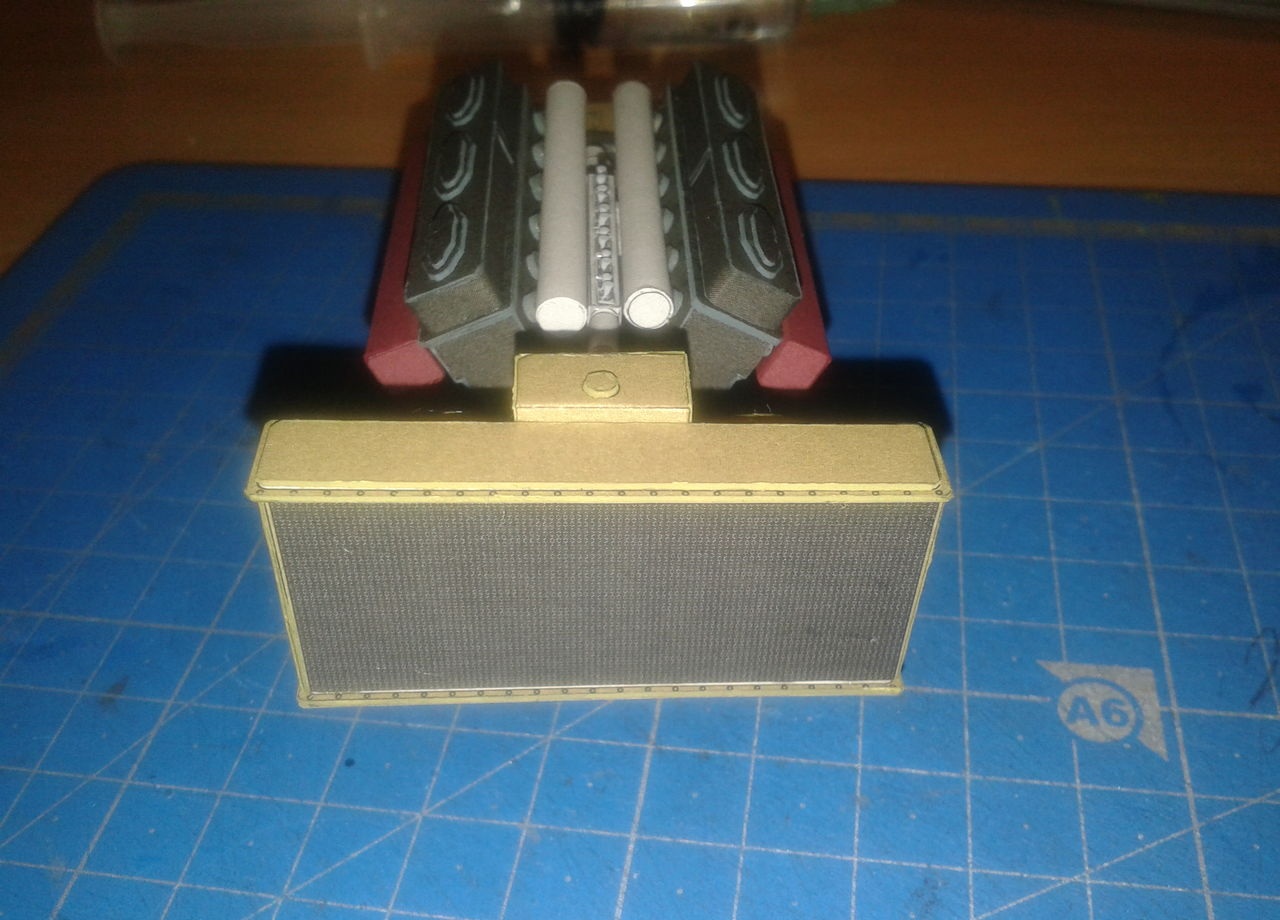

Собрал движок

Вот так. Наверное надо было клеить сверху wink

И в сборе:

Переходим к системе управления:
И тут... Внезапно! cool

Скомпоновал

Ну, зато ракет не одна а 12!
А если серьёзно то у меня сложилось впечатление что модель делалась вообще без возможности поворота колес и без возможности боевого положения... Но посмотрим.

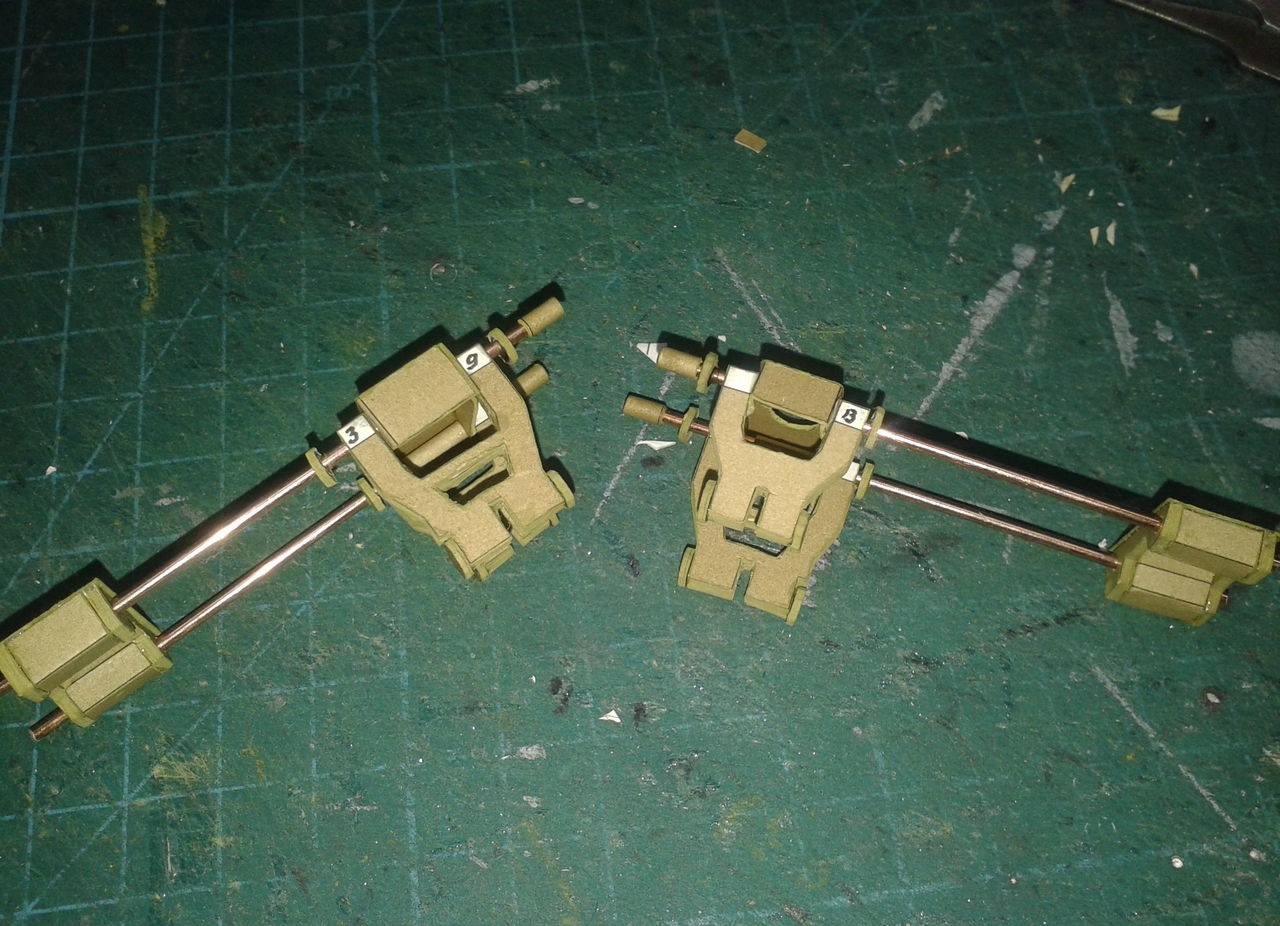

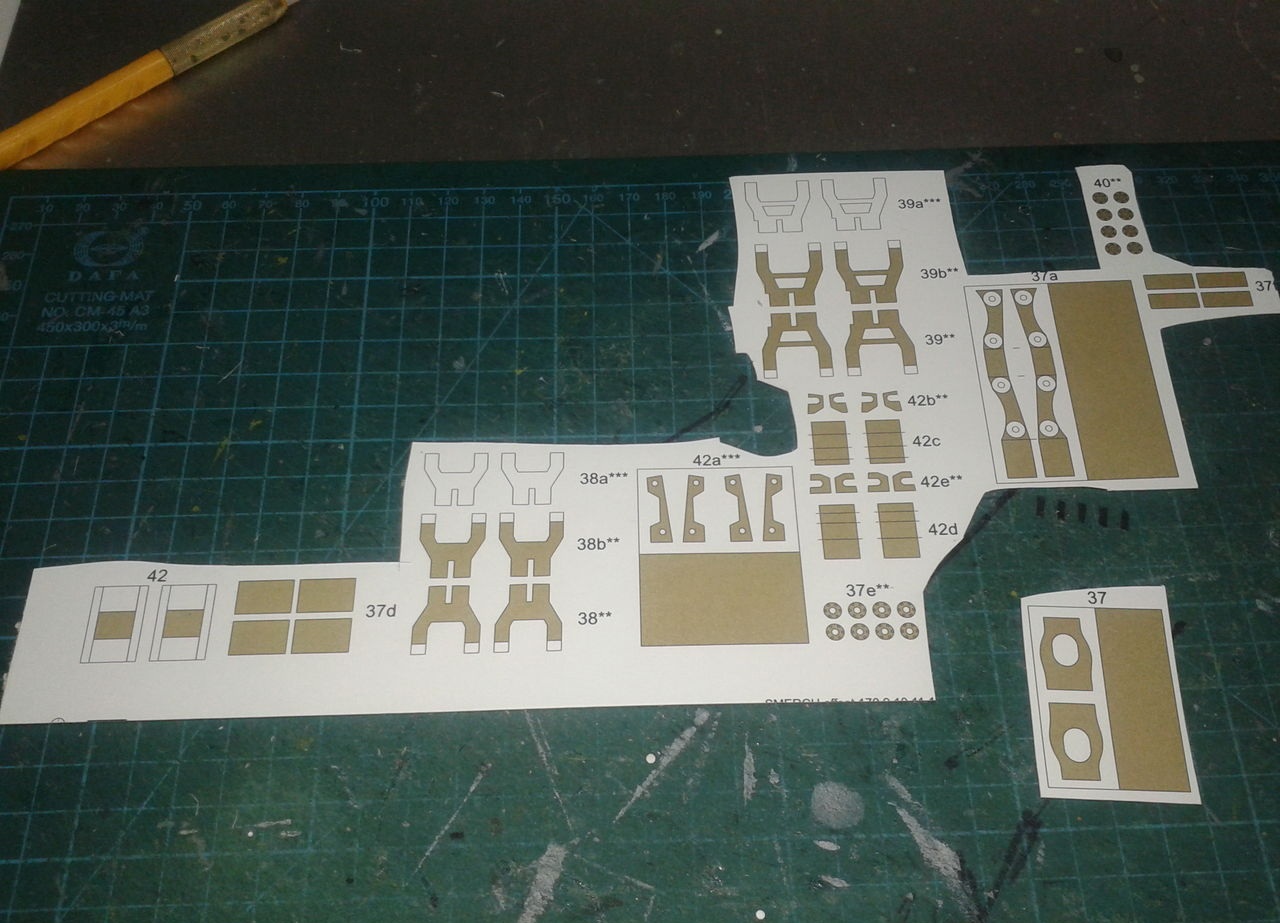

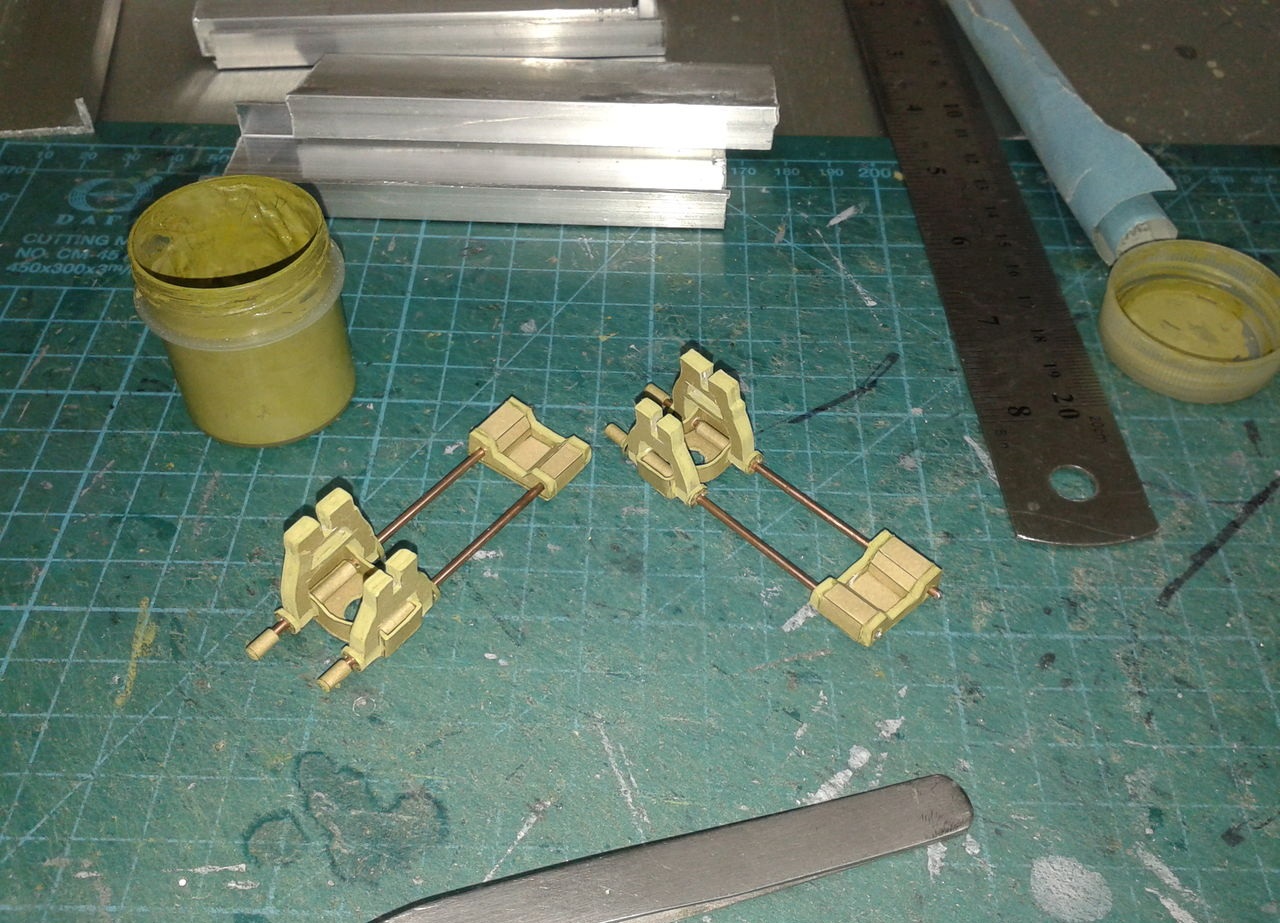

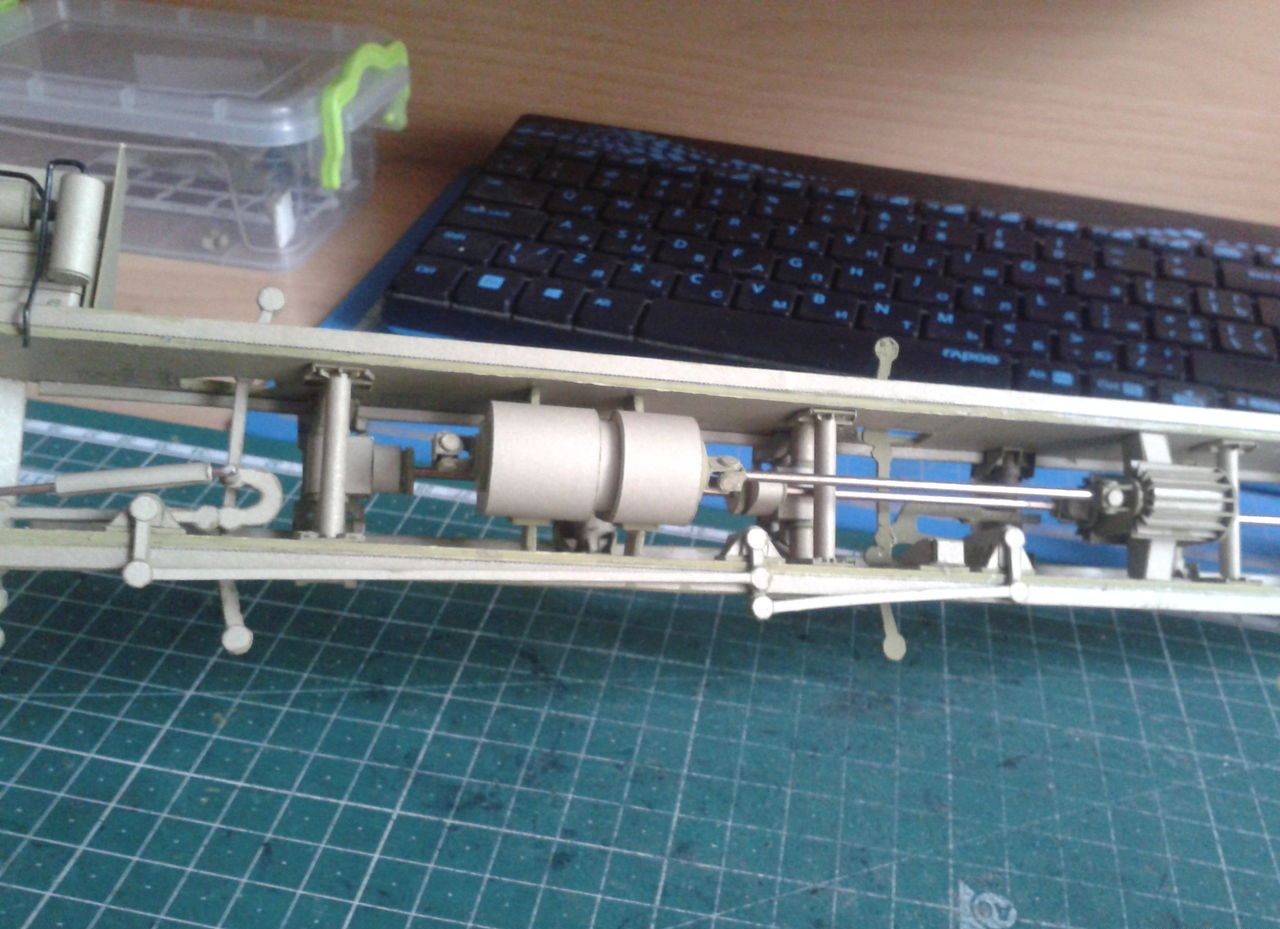

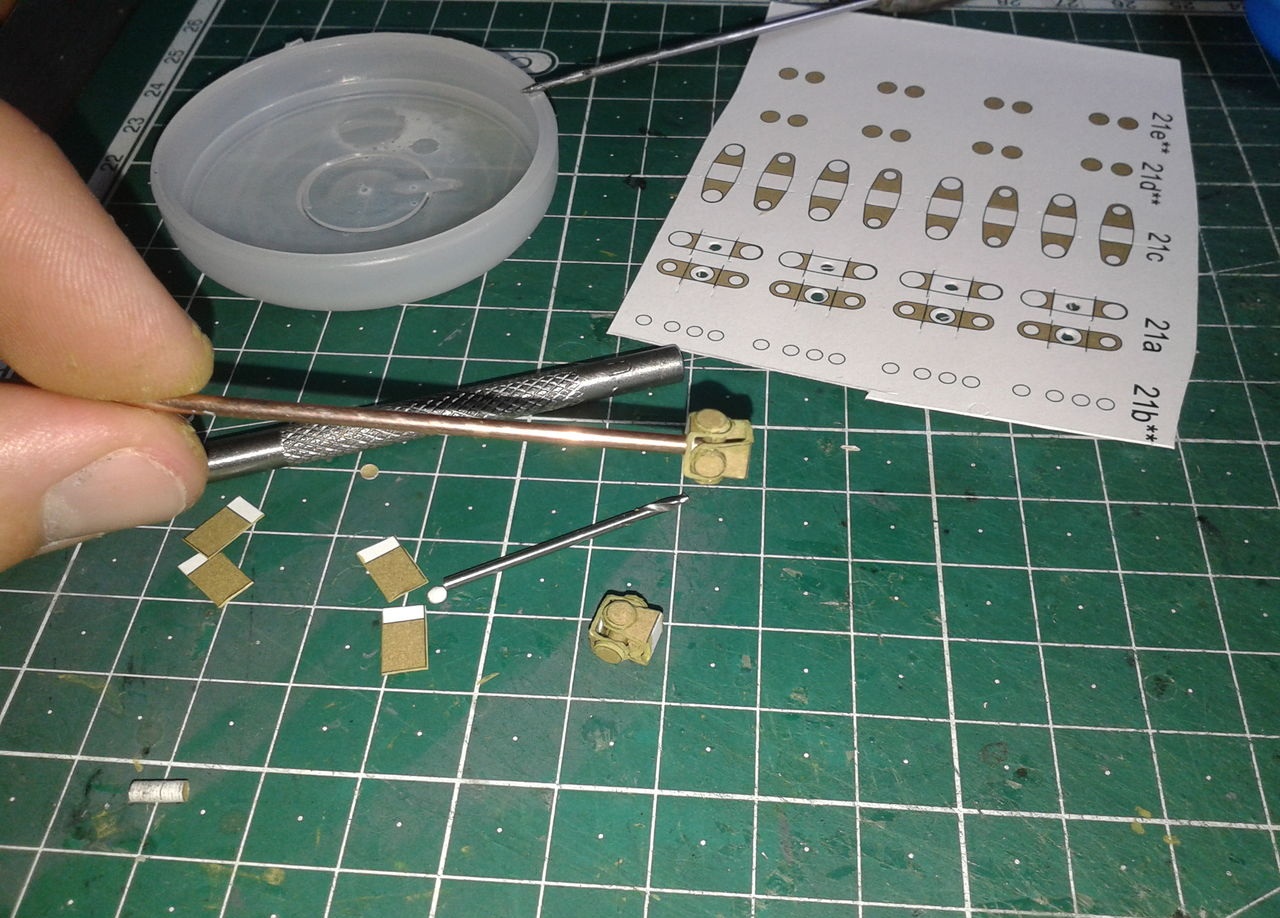

А сейчас продолжу с ходовкой:

И продолжу

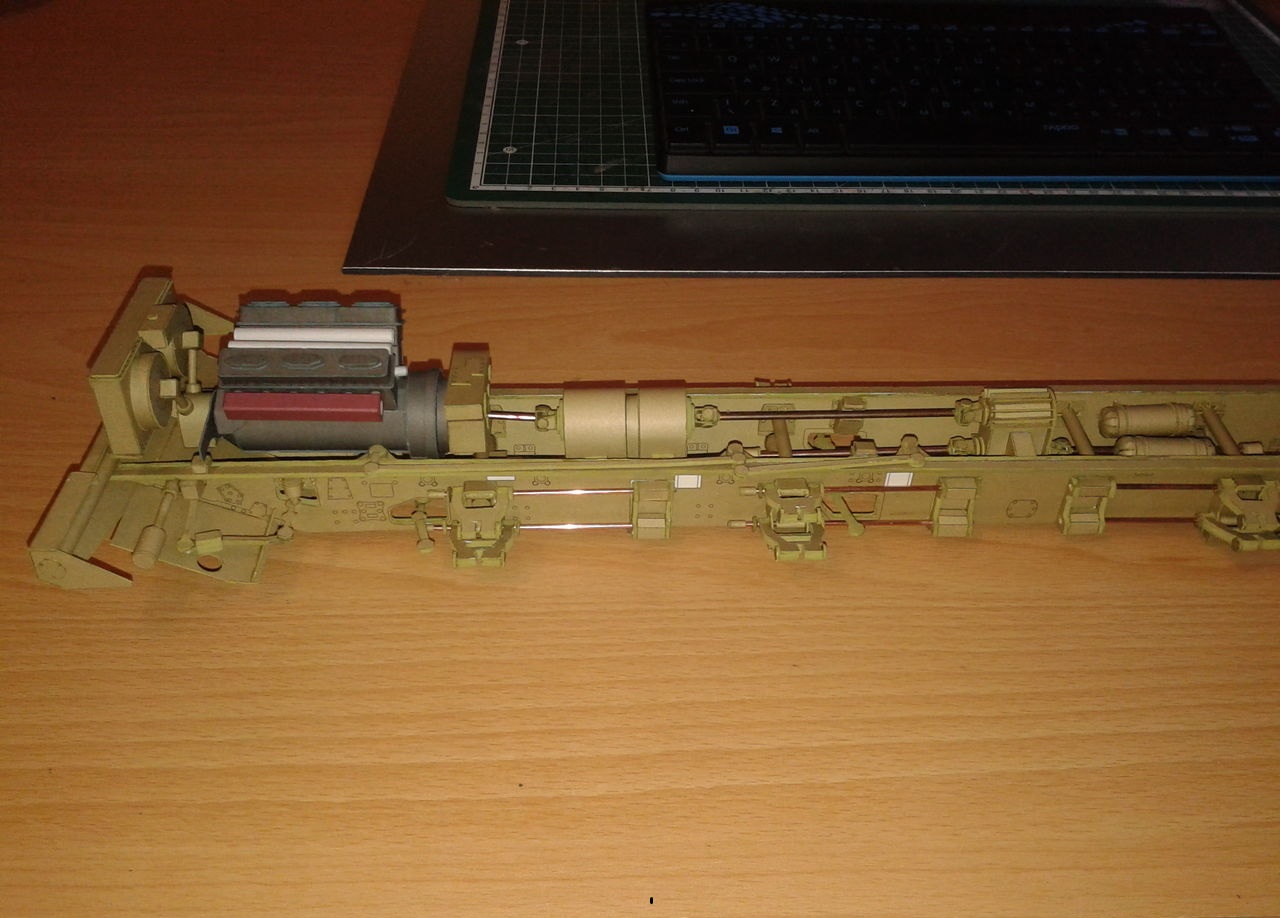

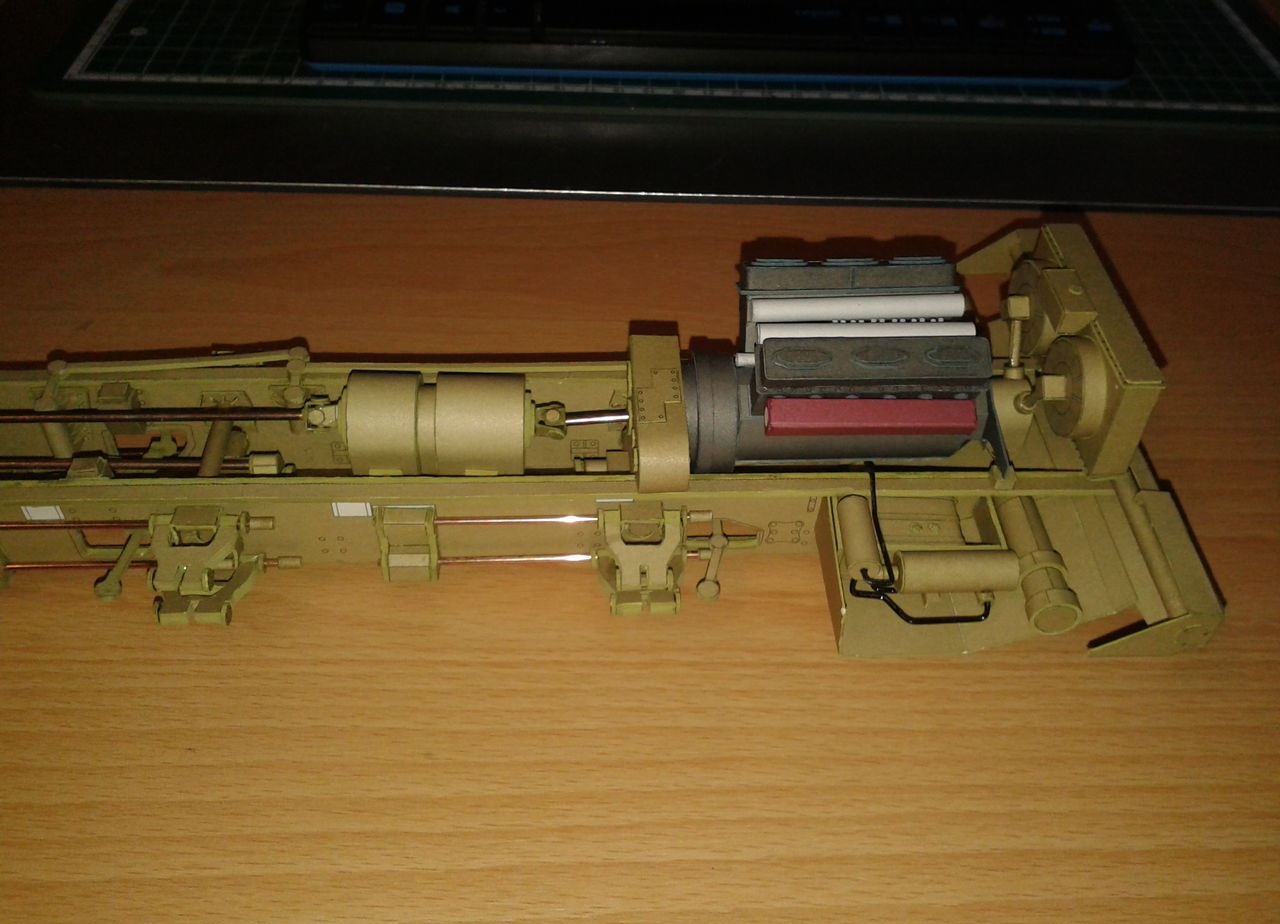

Смонтировал движок

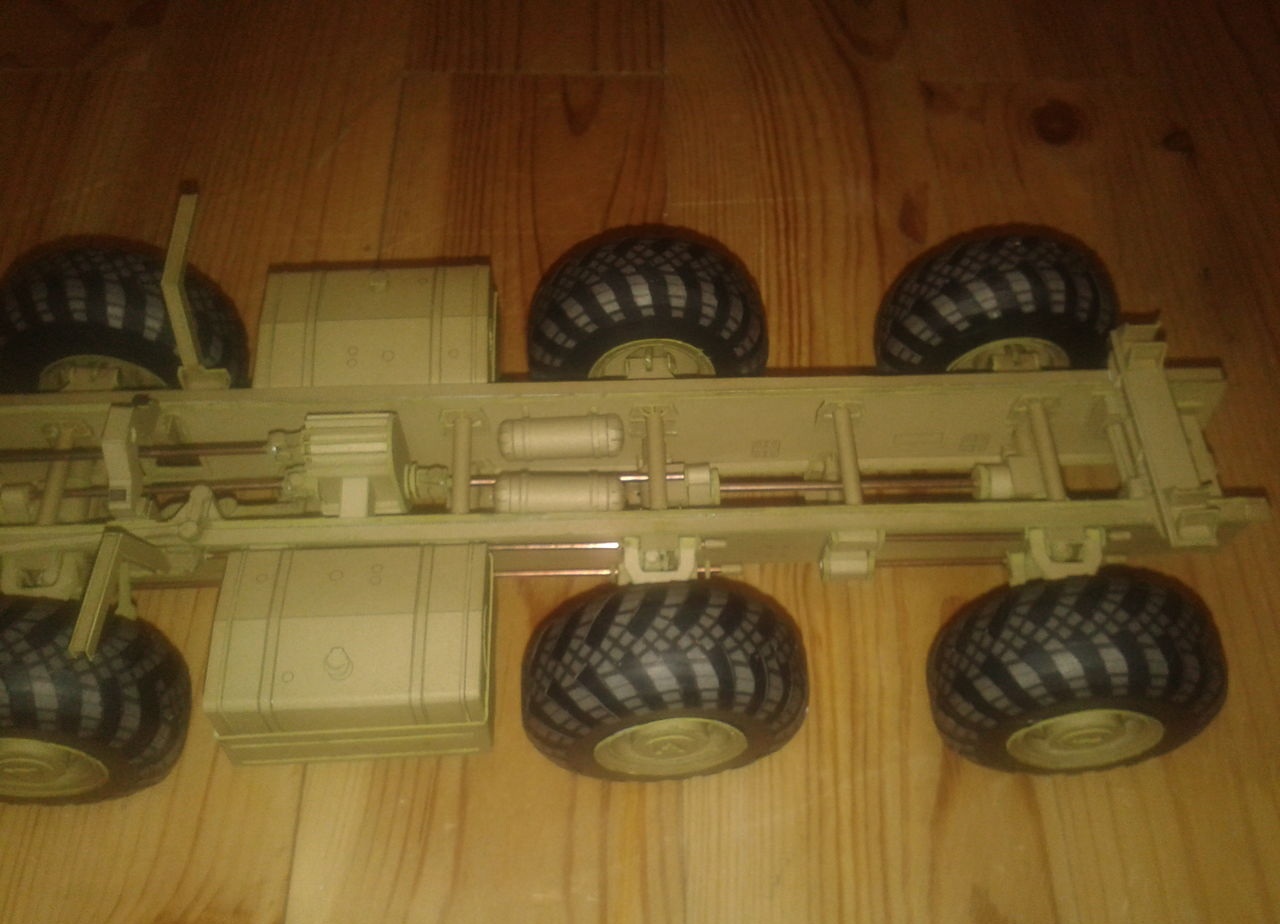

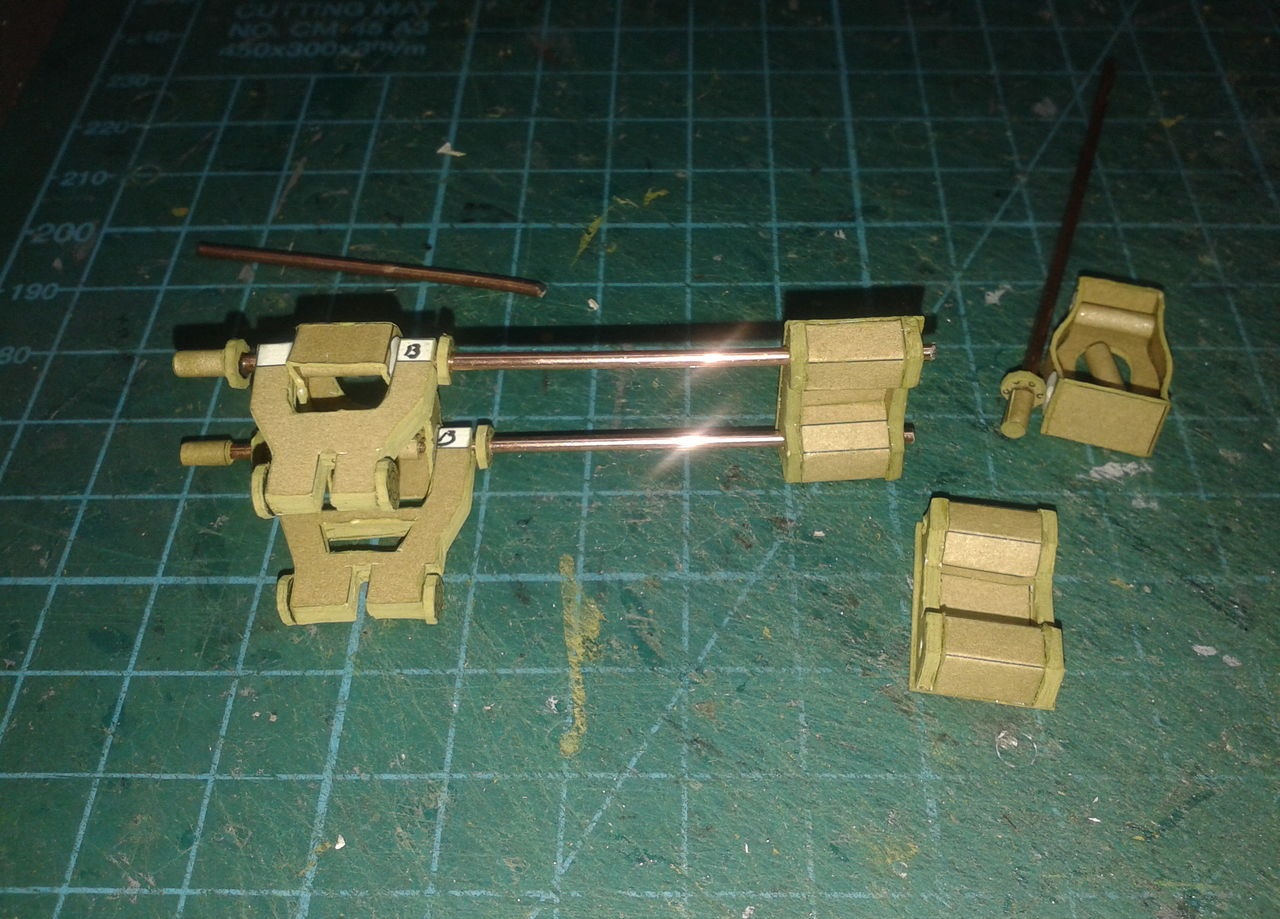

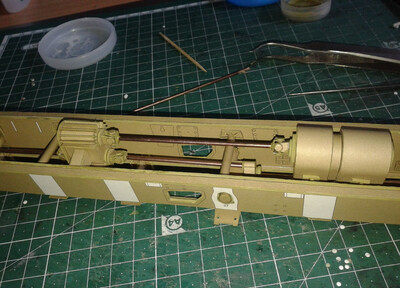

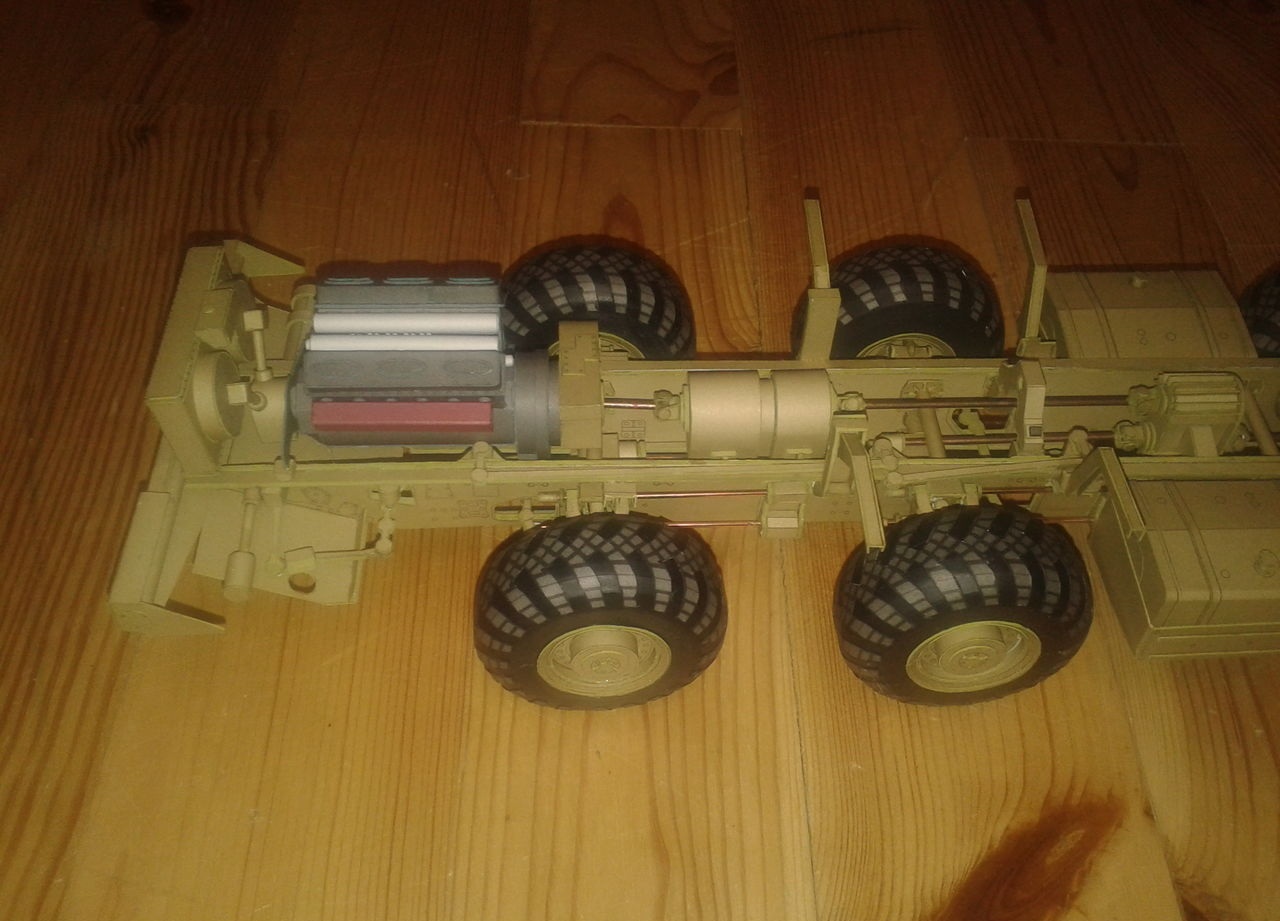

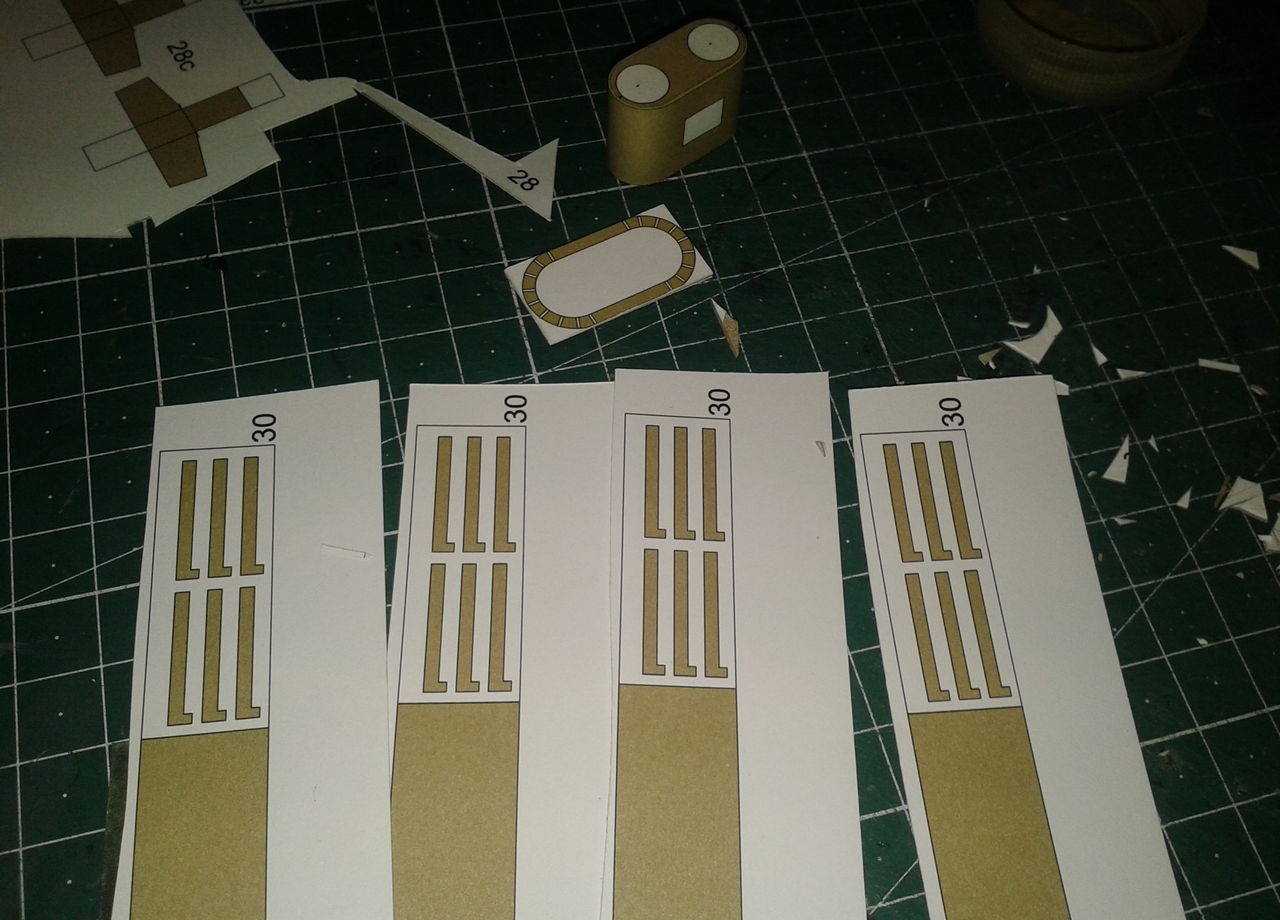

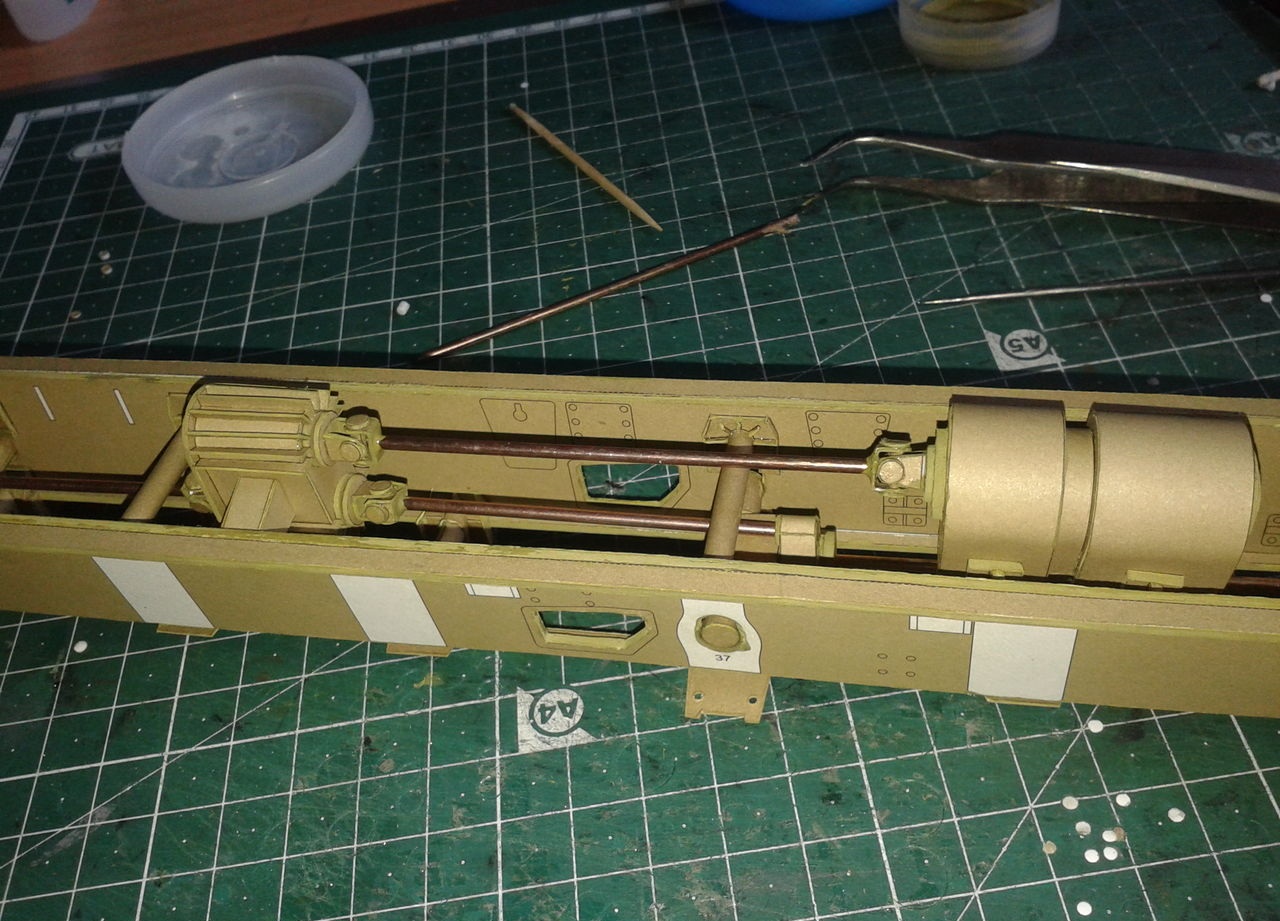

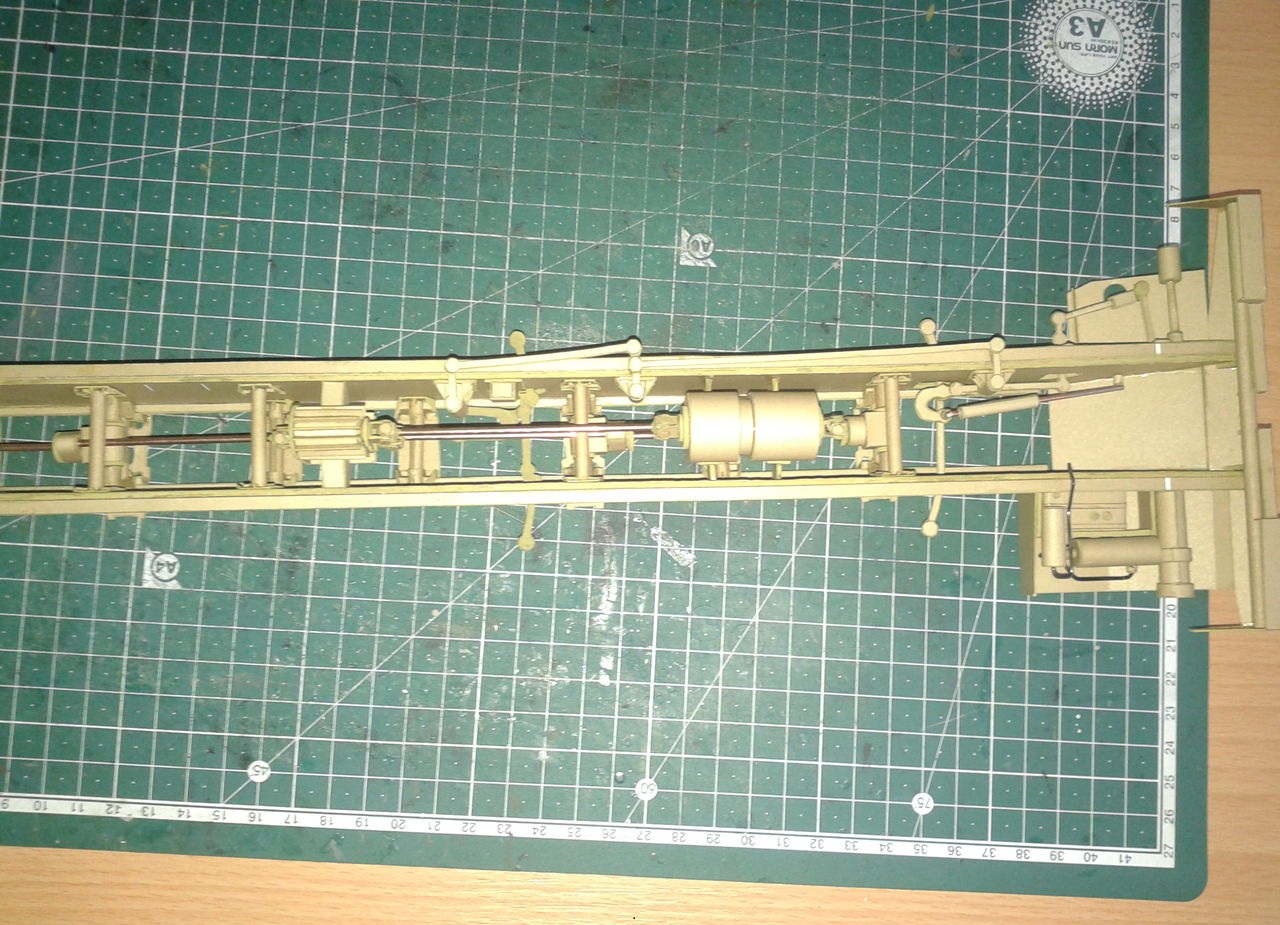

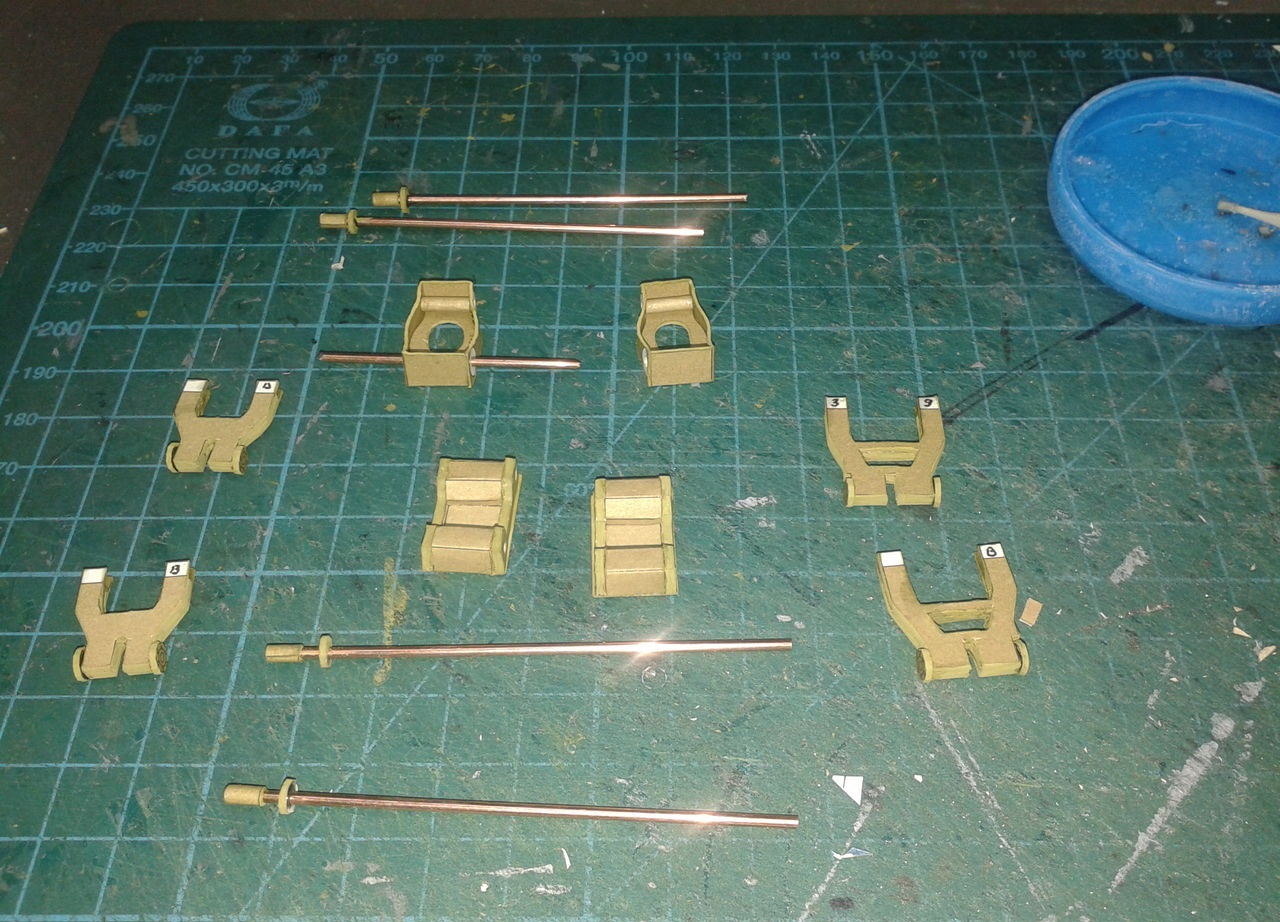

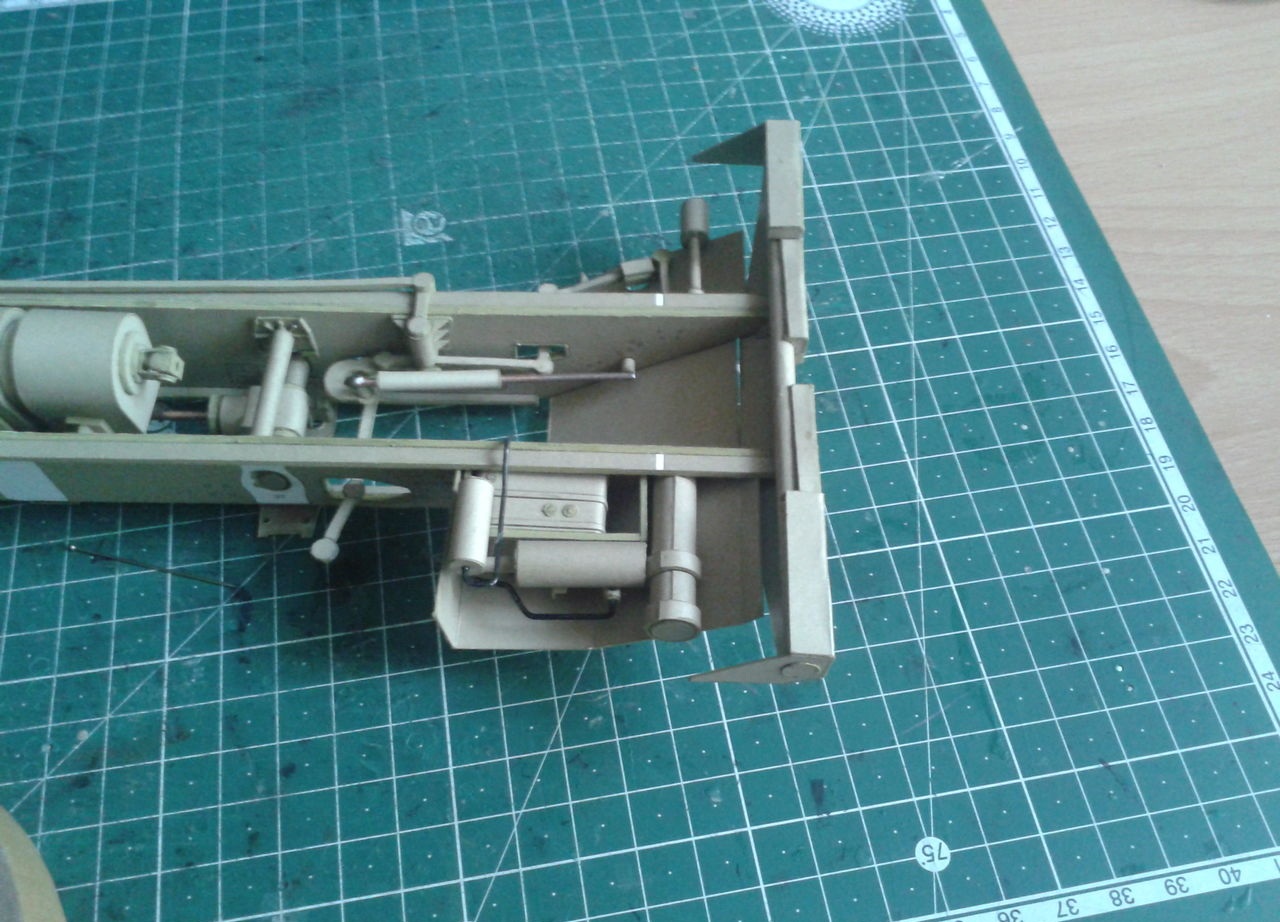

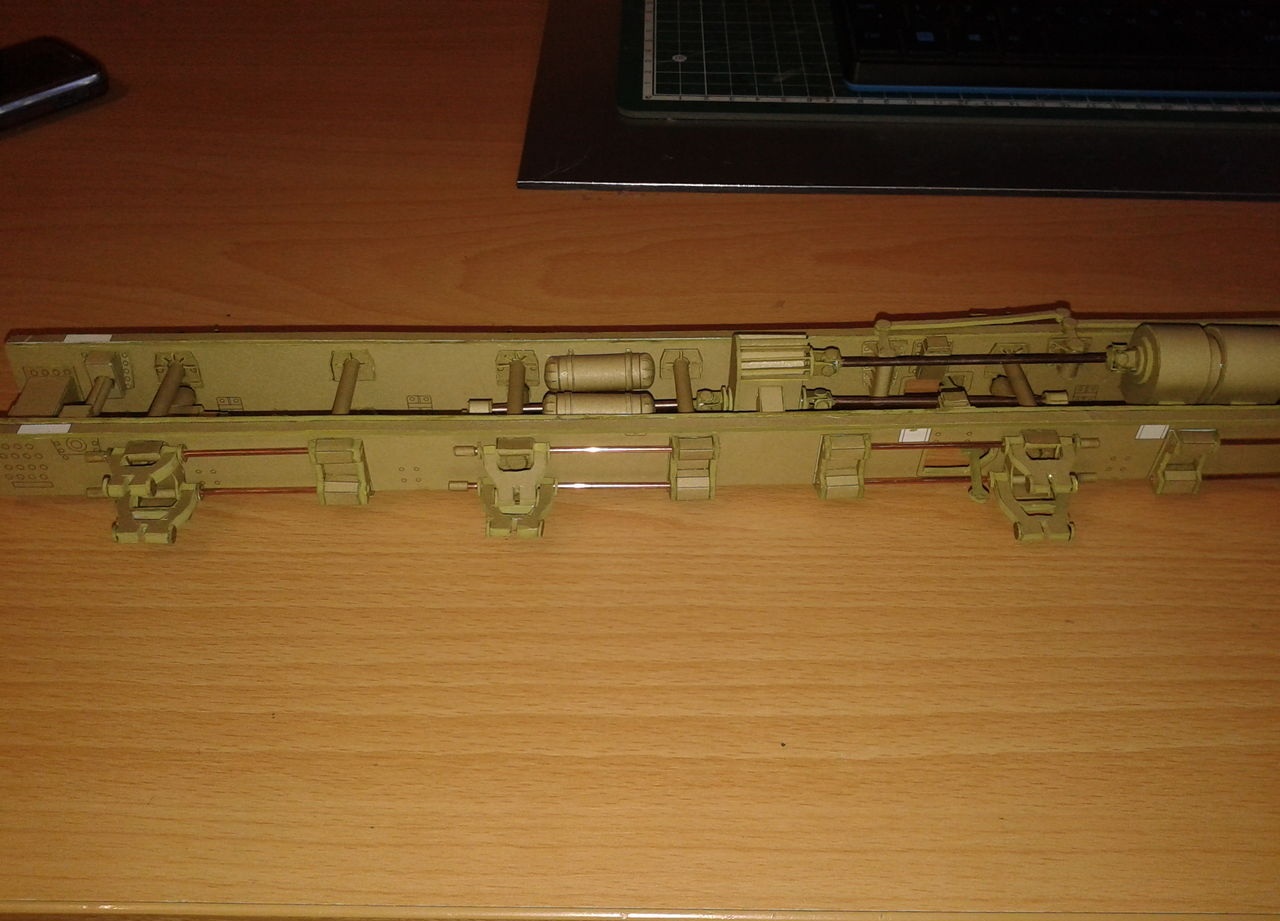

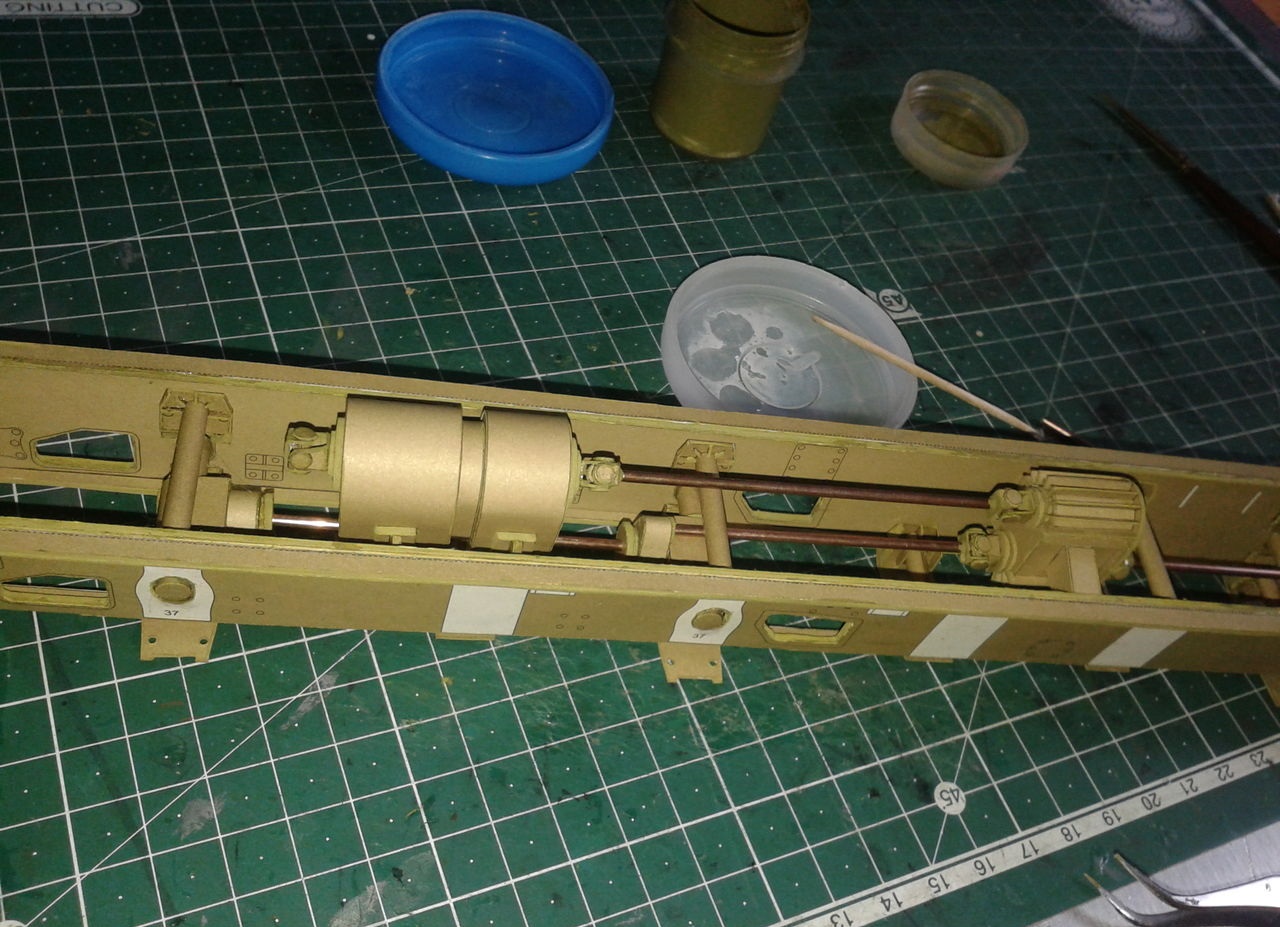

Продолжил собирать ходовку

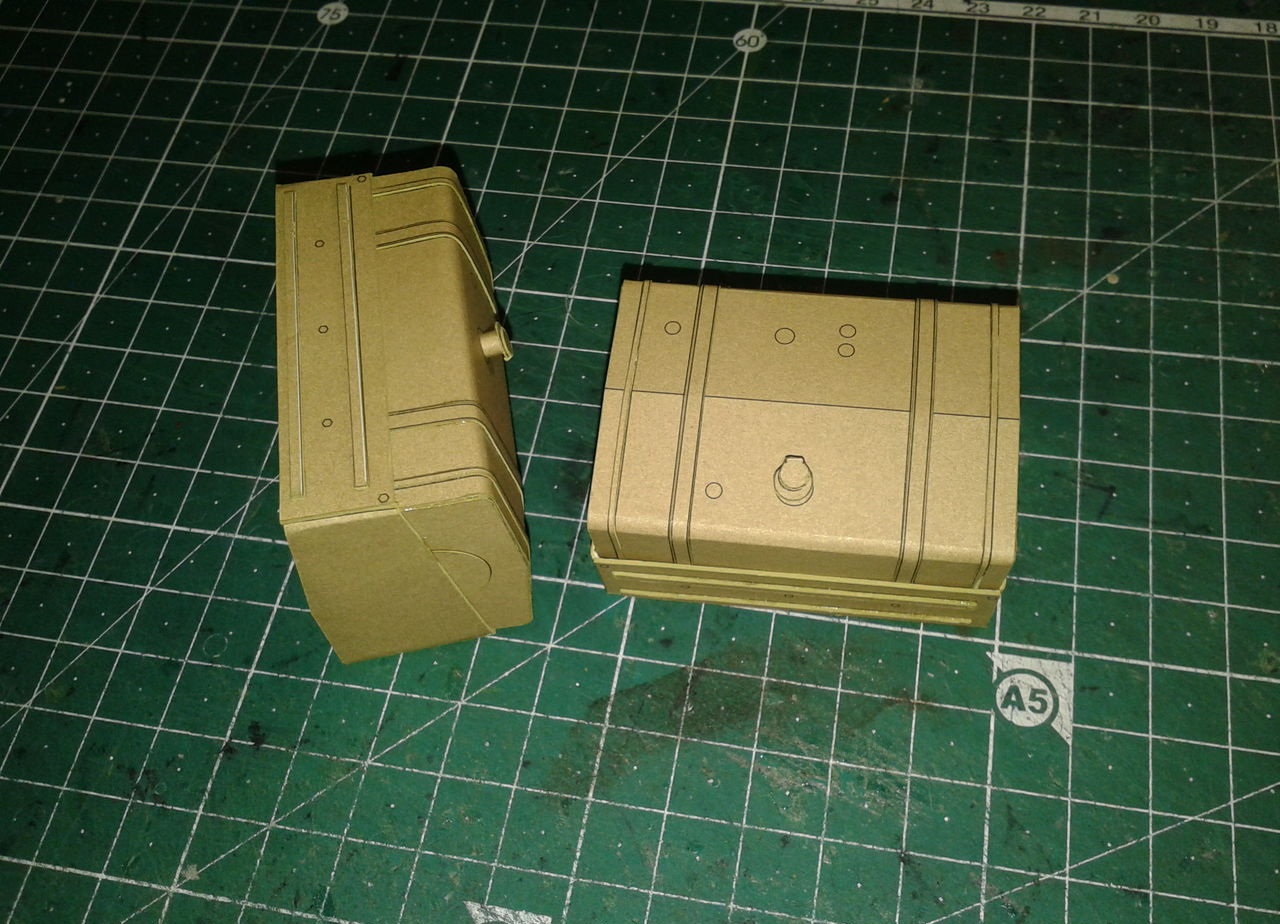

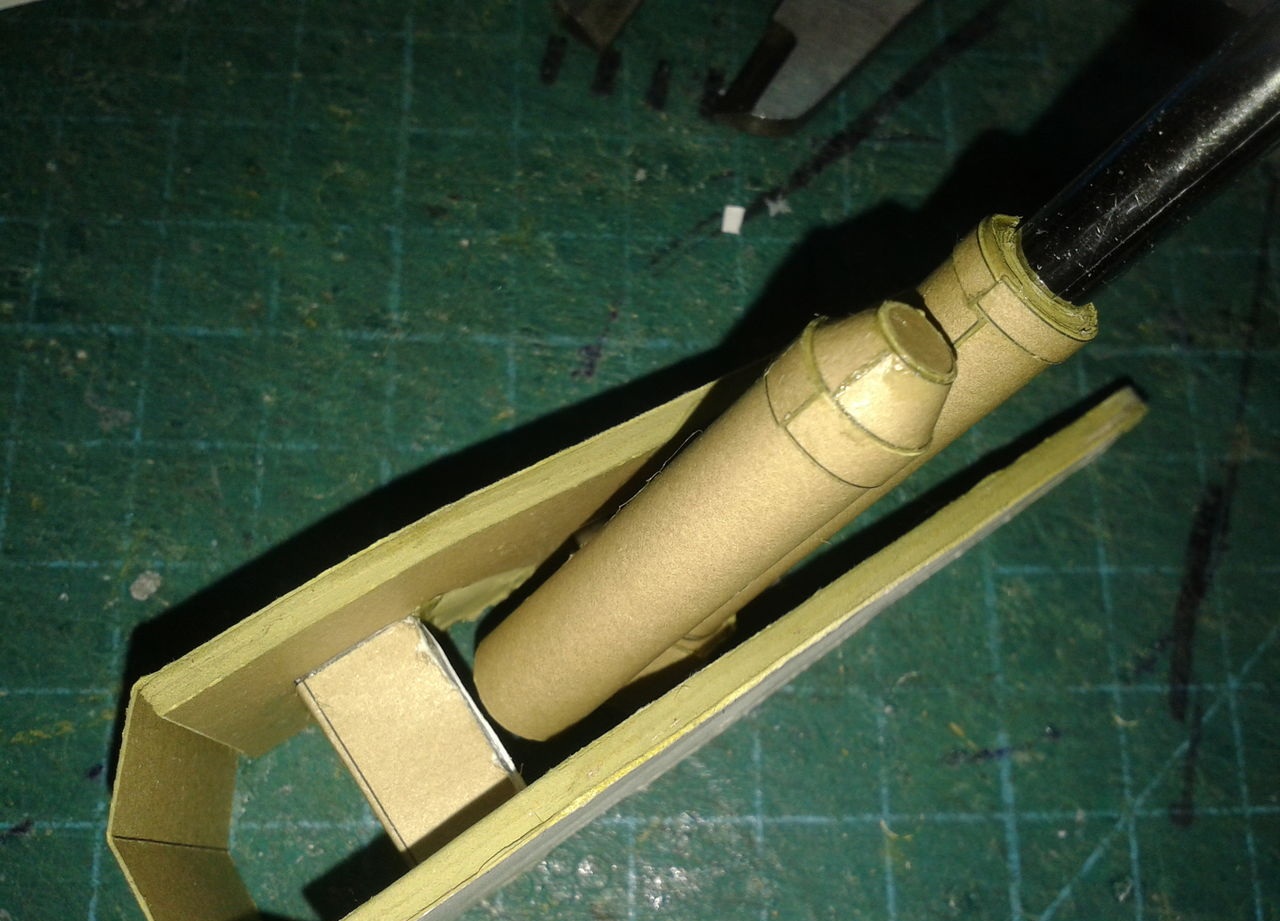

И баки. Бак по размеру соответствует внешним размерам держателя бака. пришлось немного раздвигать стенки.

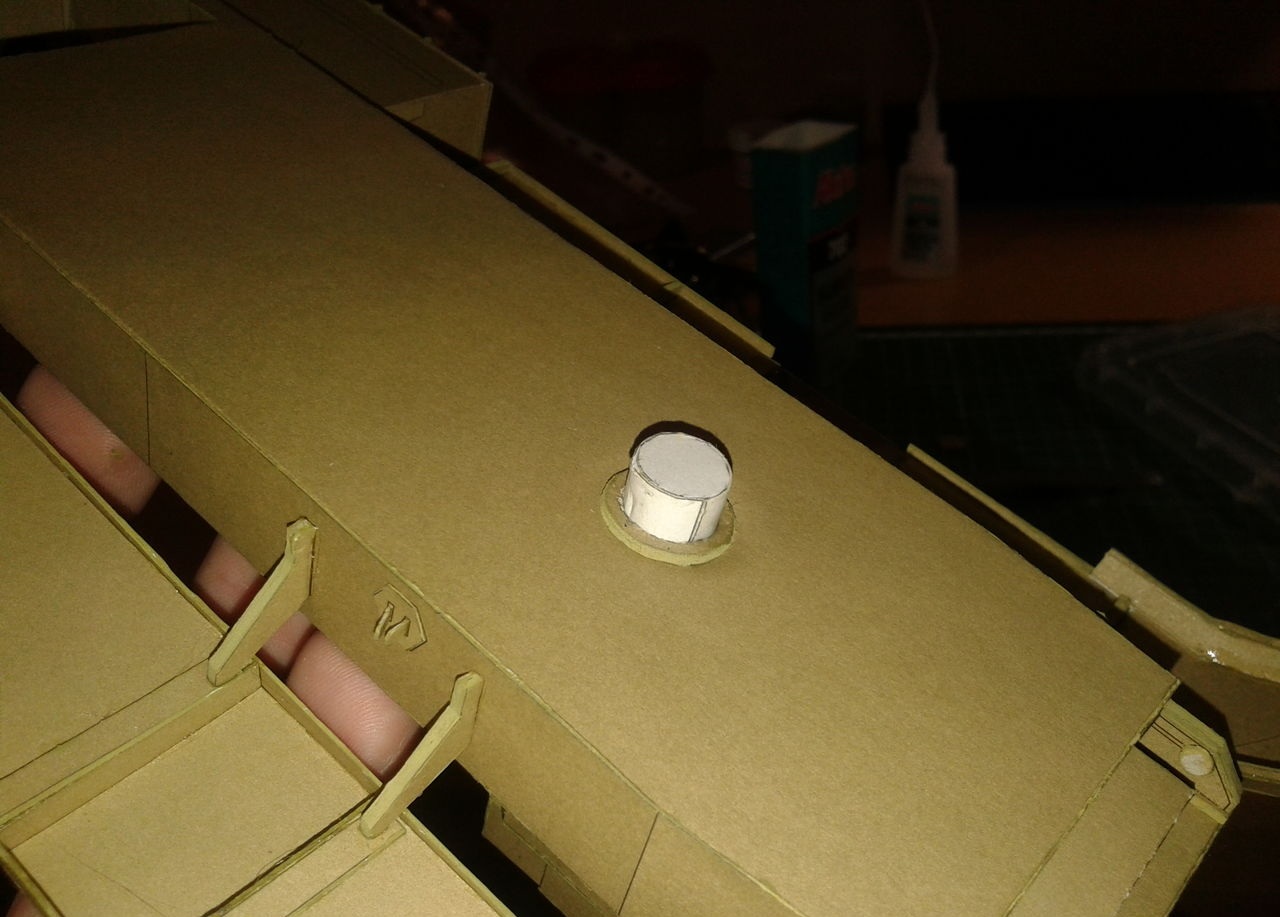

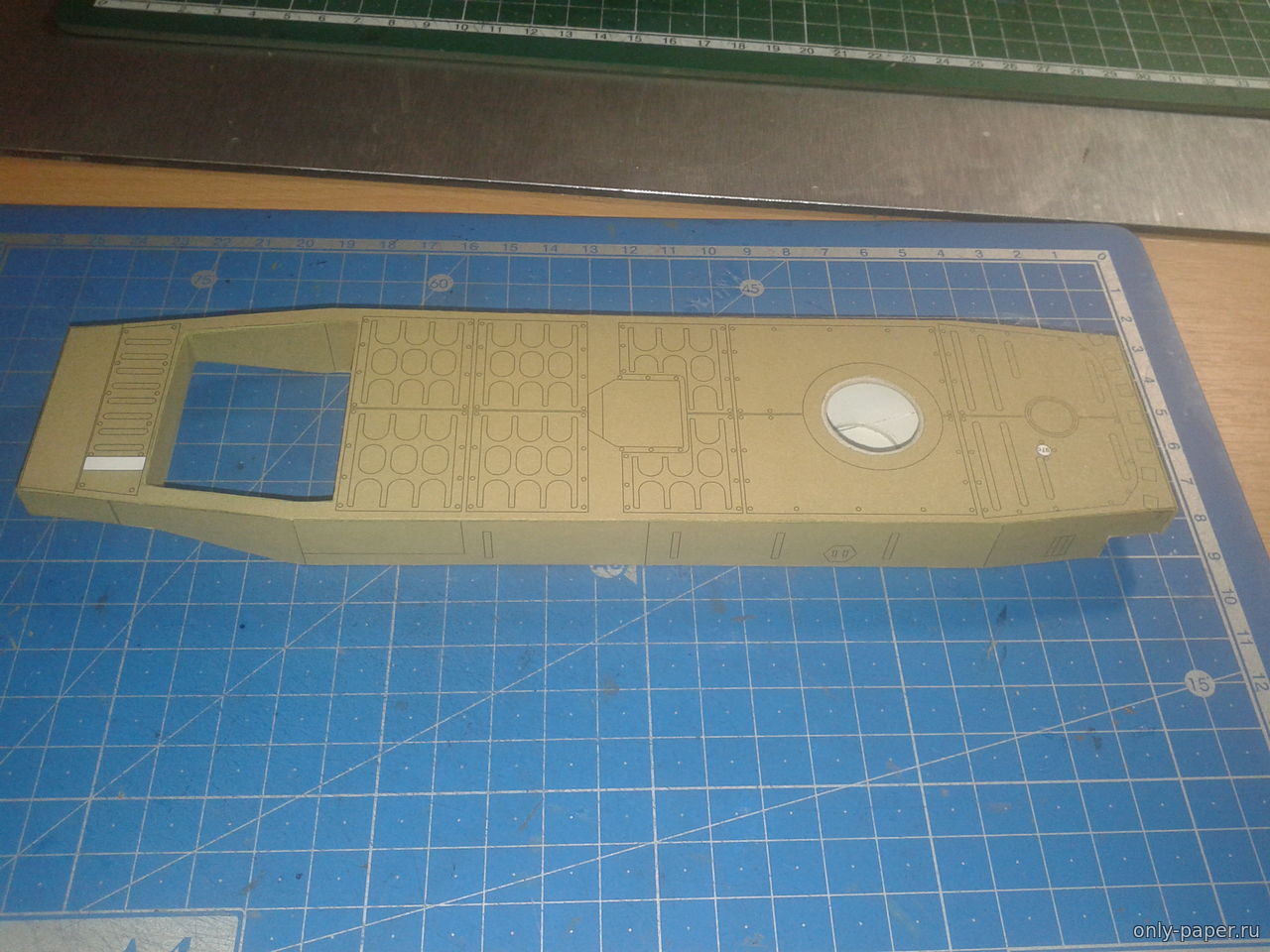

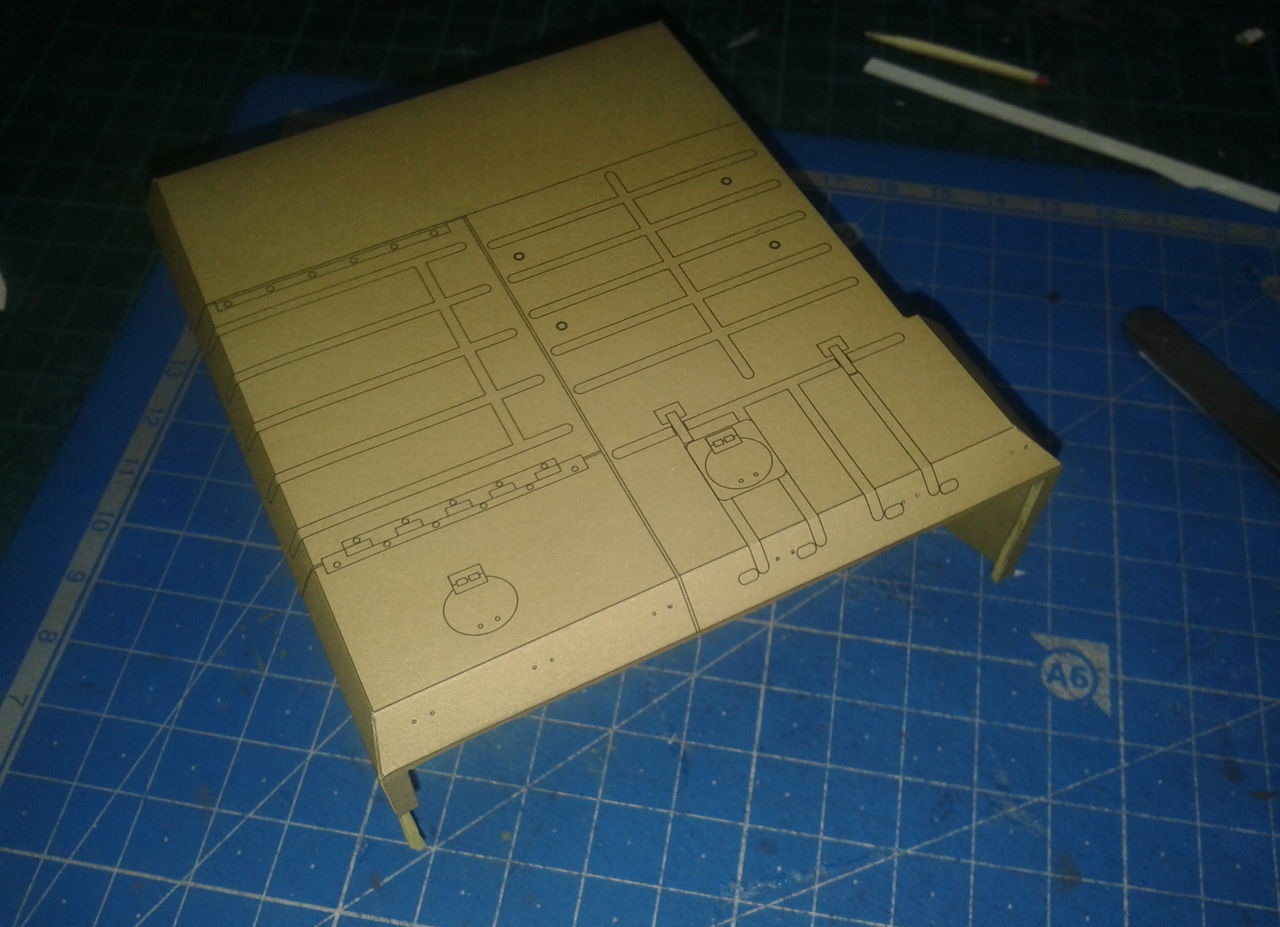

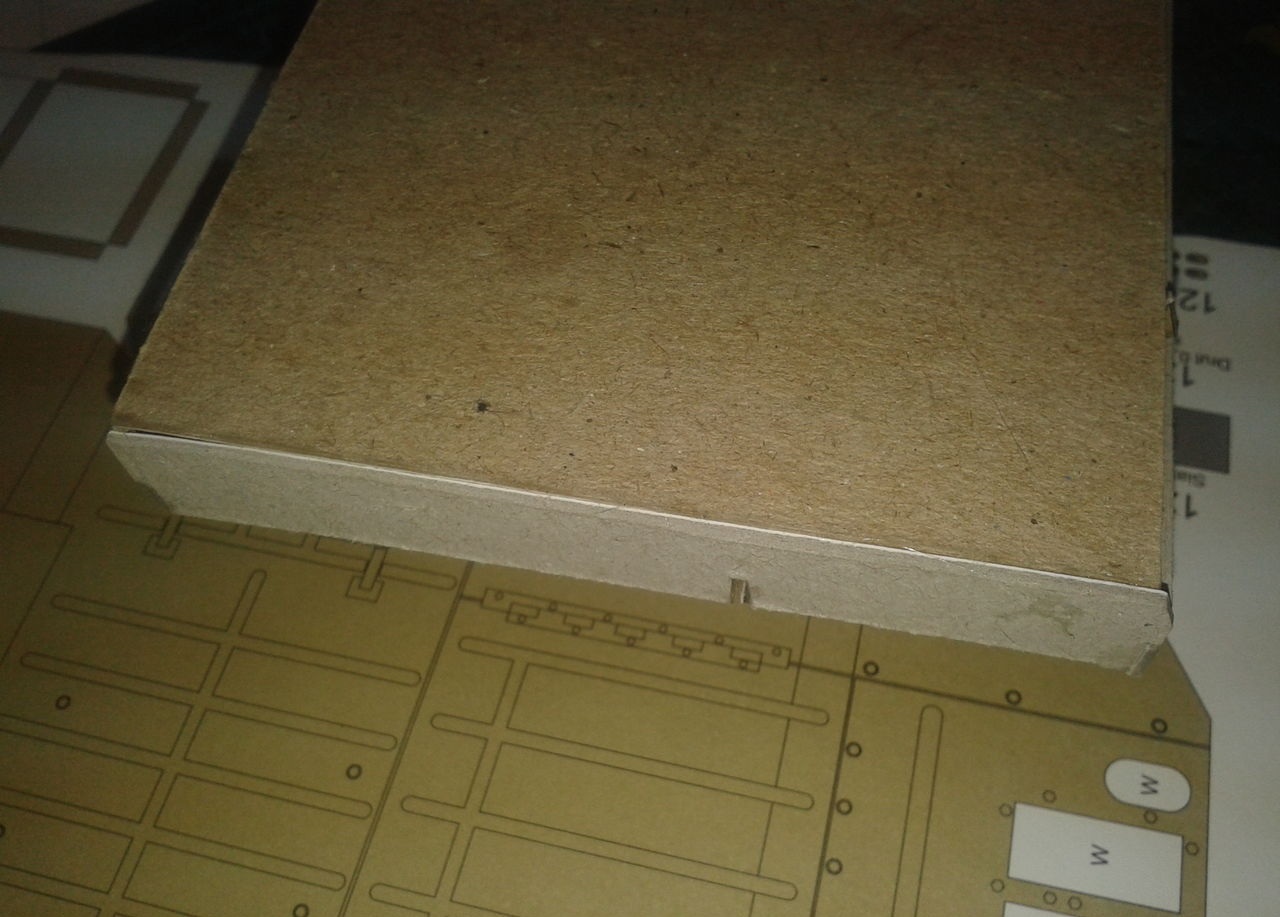

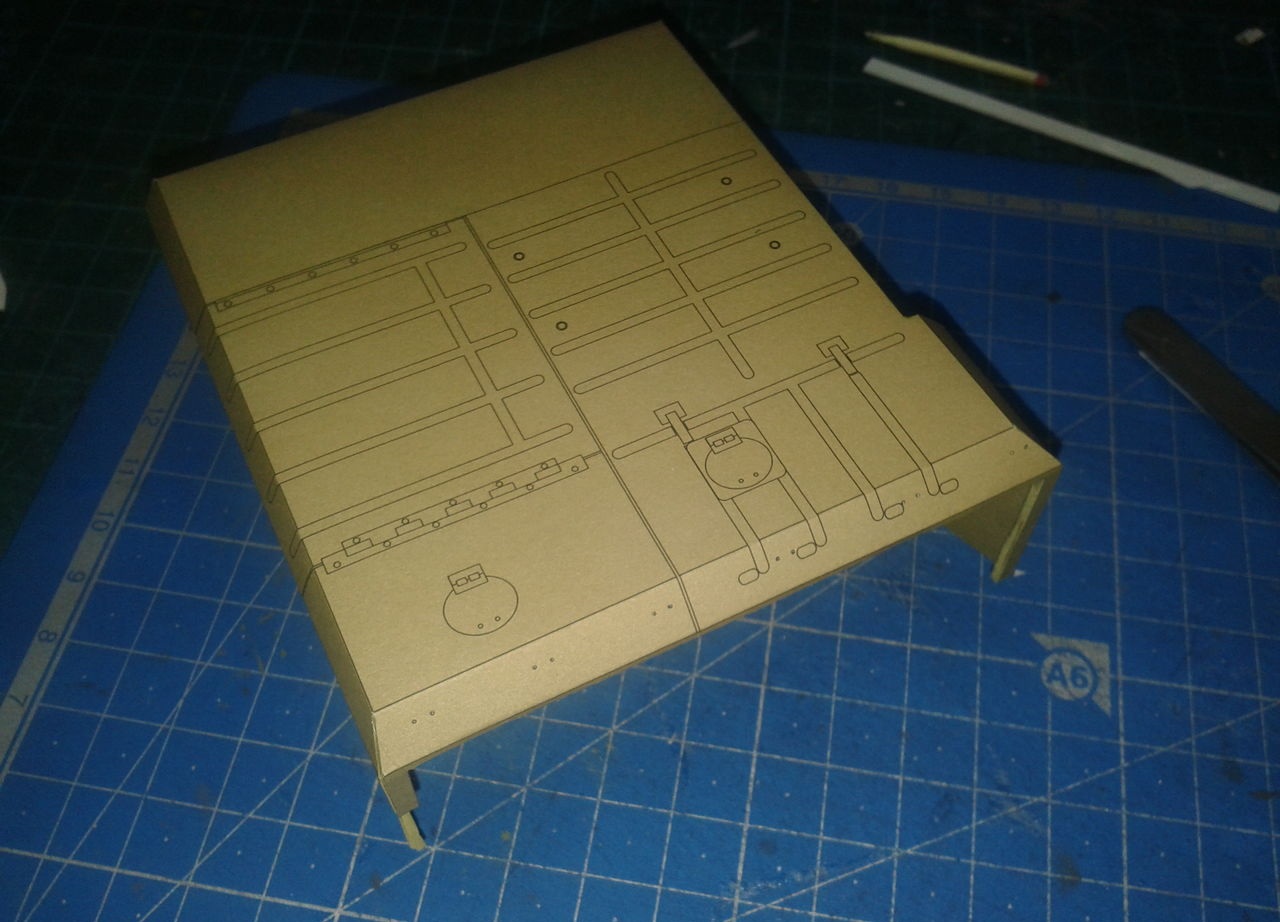

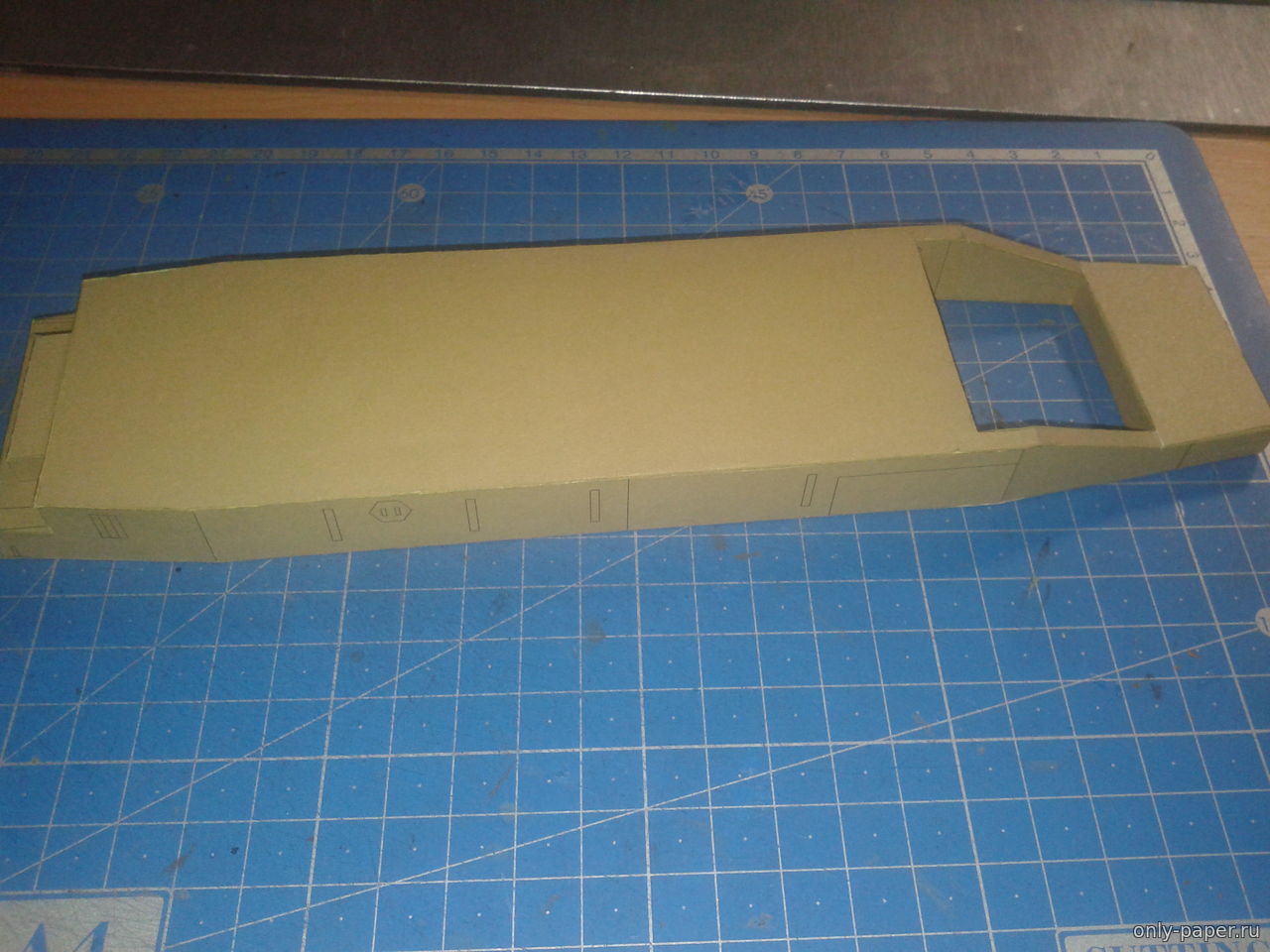

Дальше решил собрать платформу

На втором фото тыльная часть платформы странные разные места для посадки одинаковых деталей

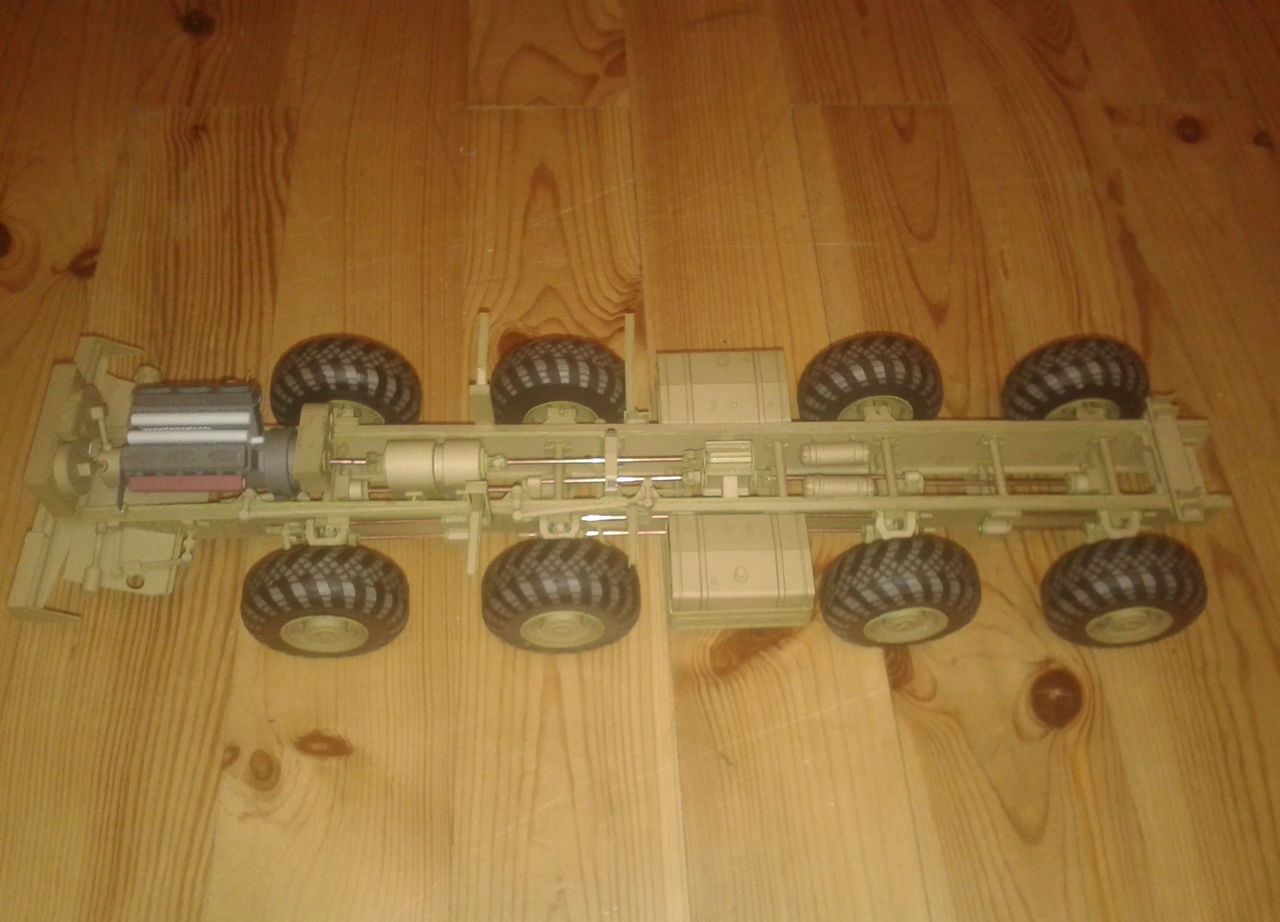

Ну и поставил на колеса!

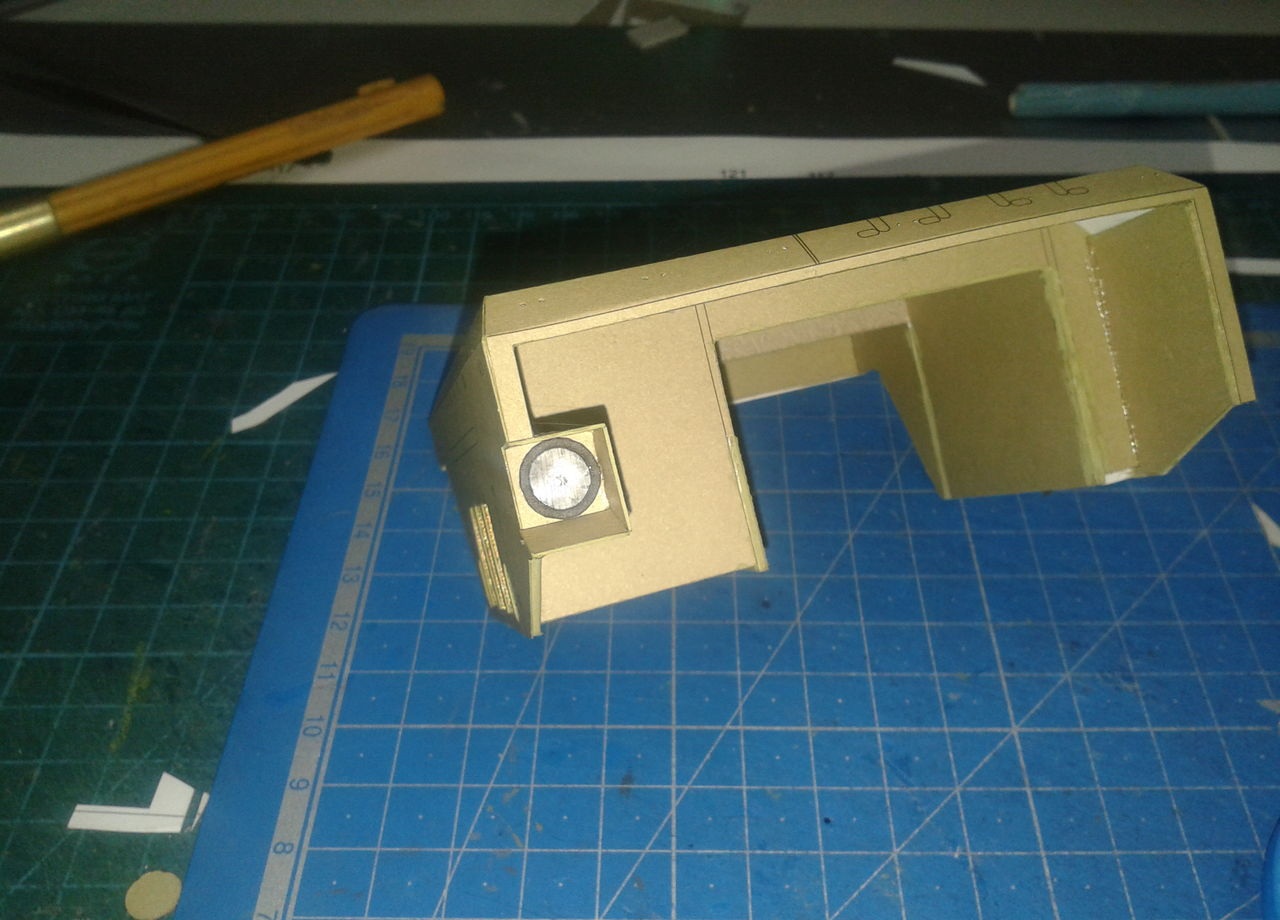

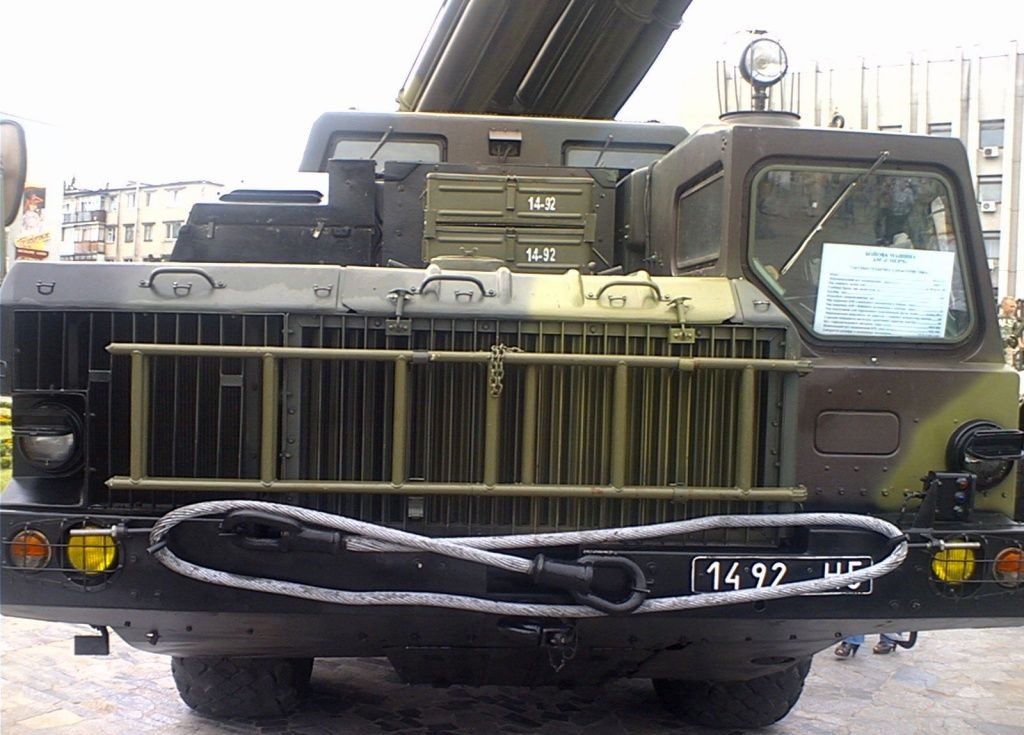

Продолжу. Решил сделать морду лица:

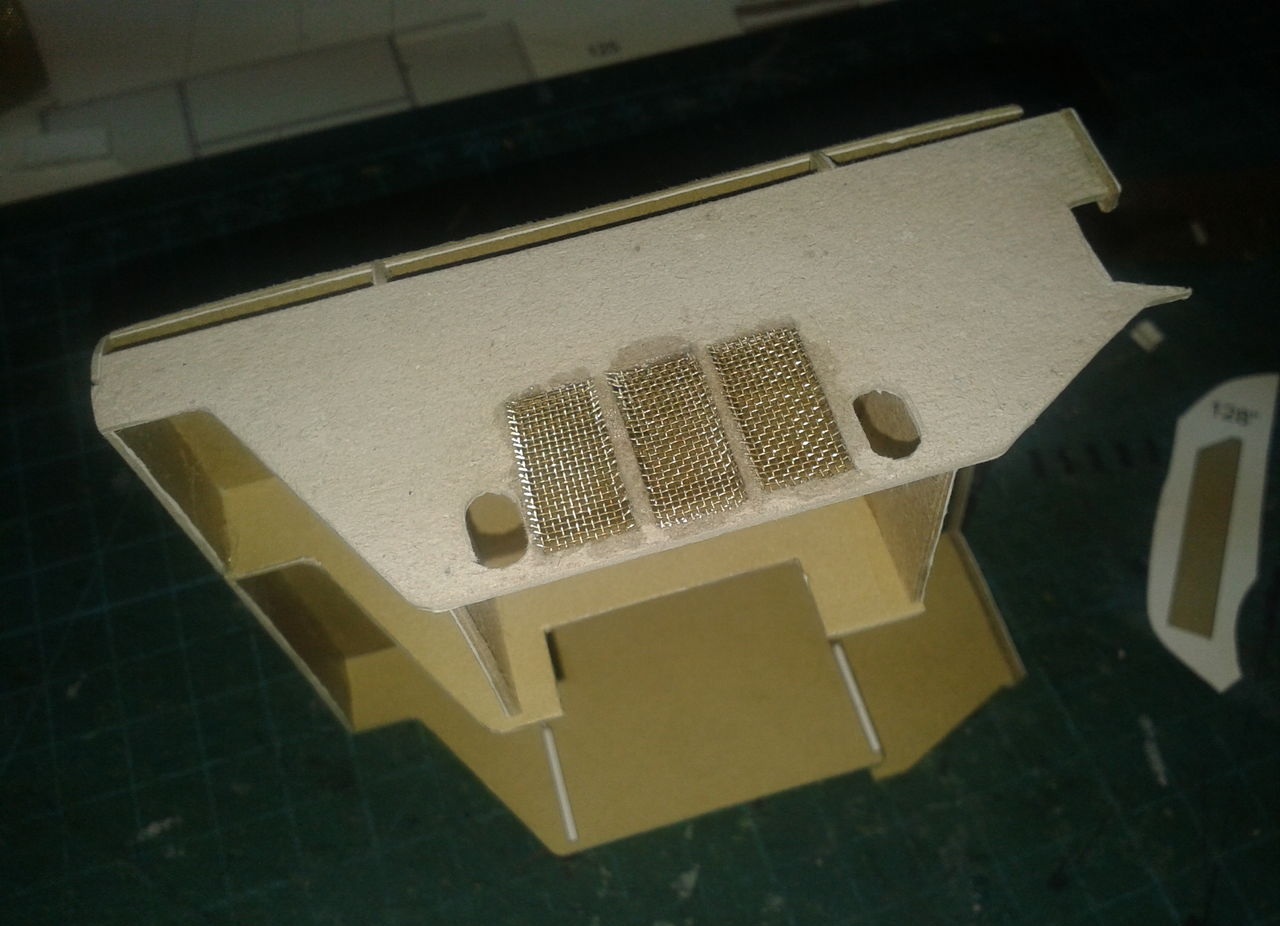

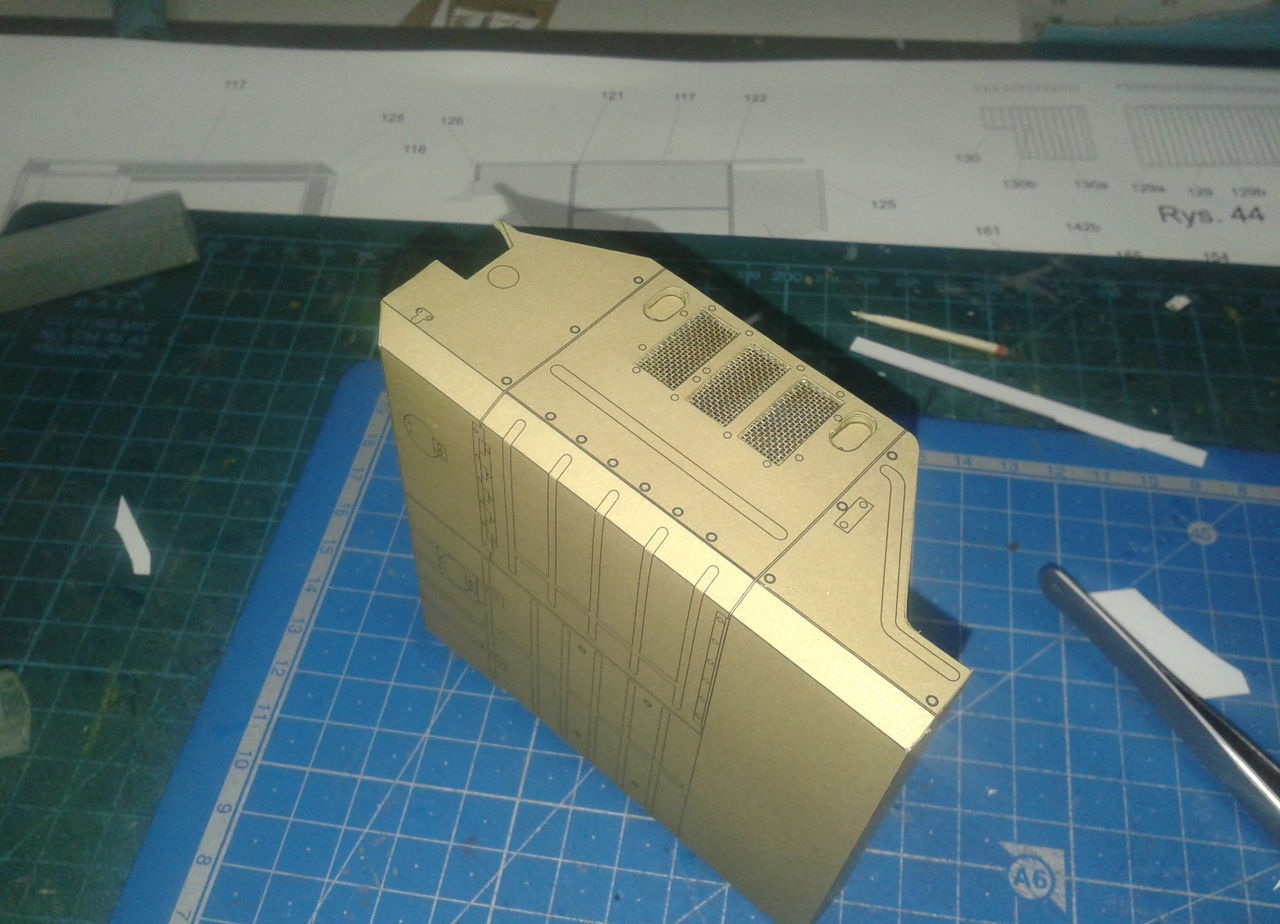

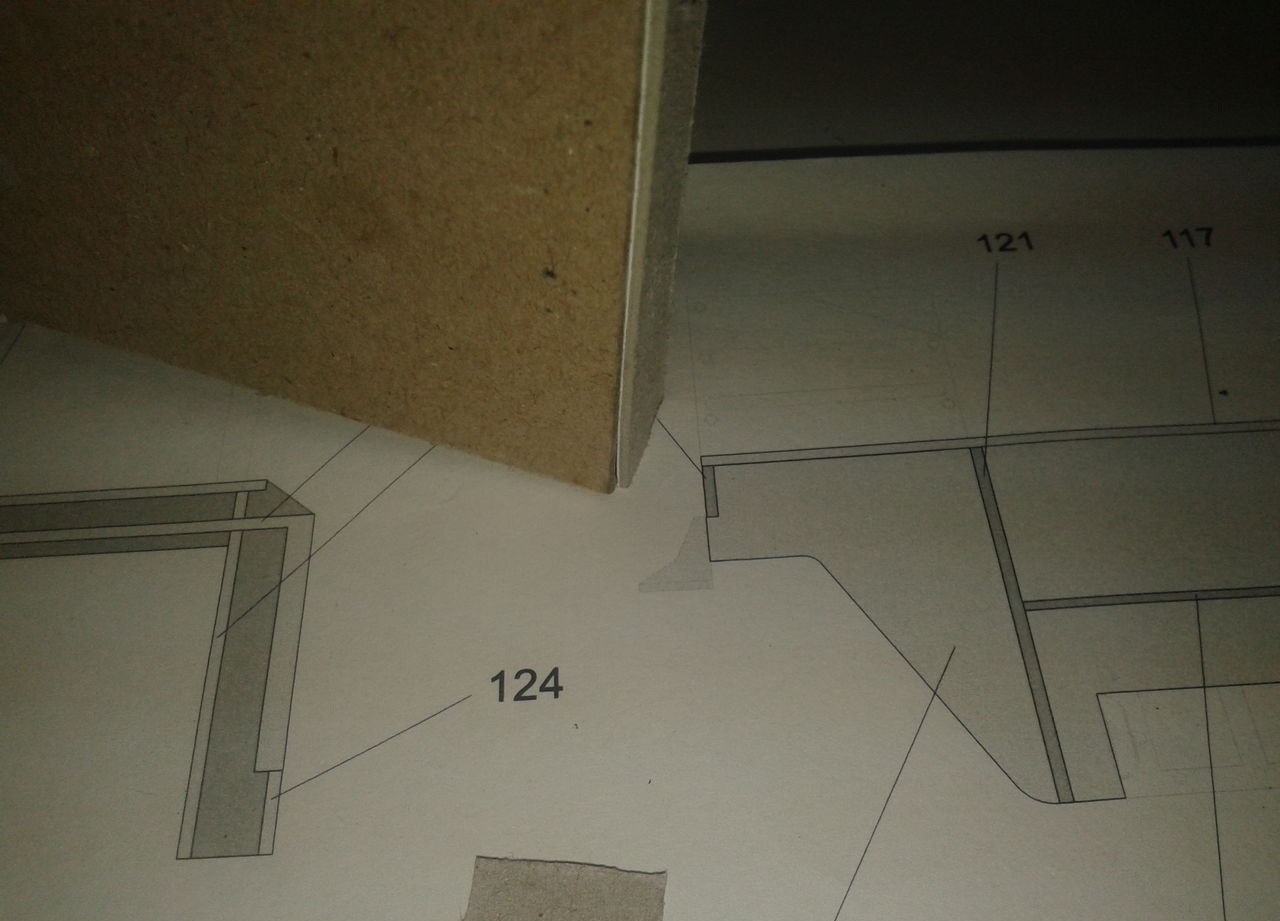

В каркасе задняя стенка (126) должна идти под верхнюю деталь (117).
Переднюю деталь (124) надо уменьшить спереди на 1 мм.

Дальше:

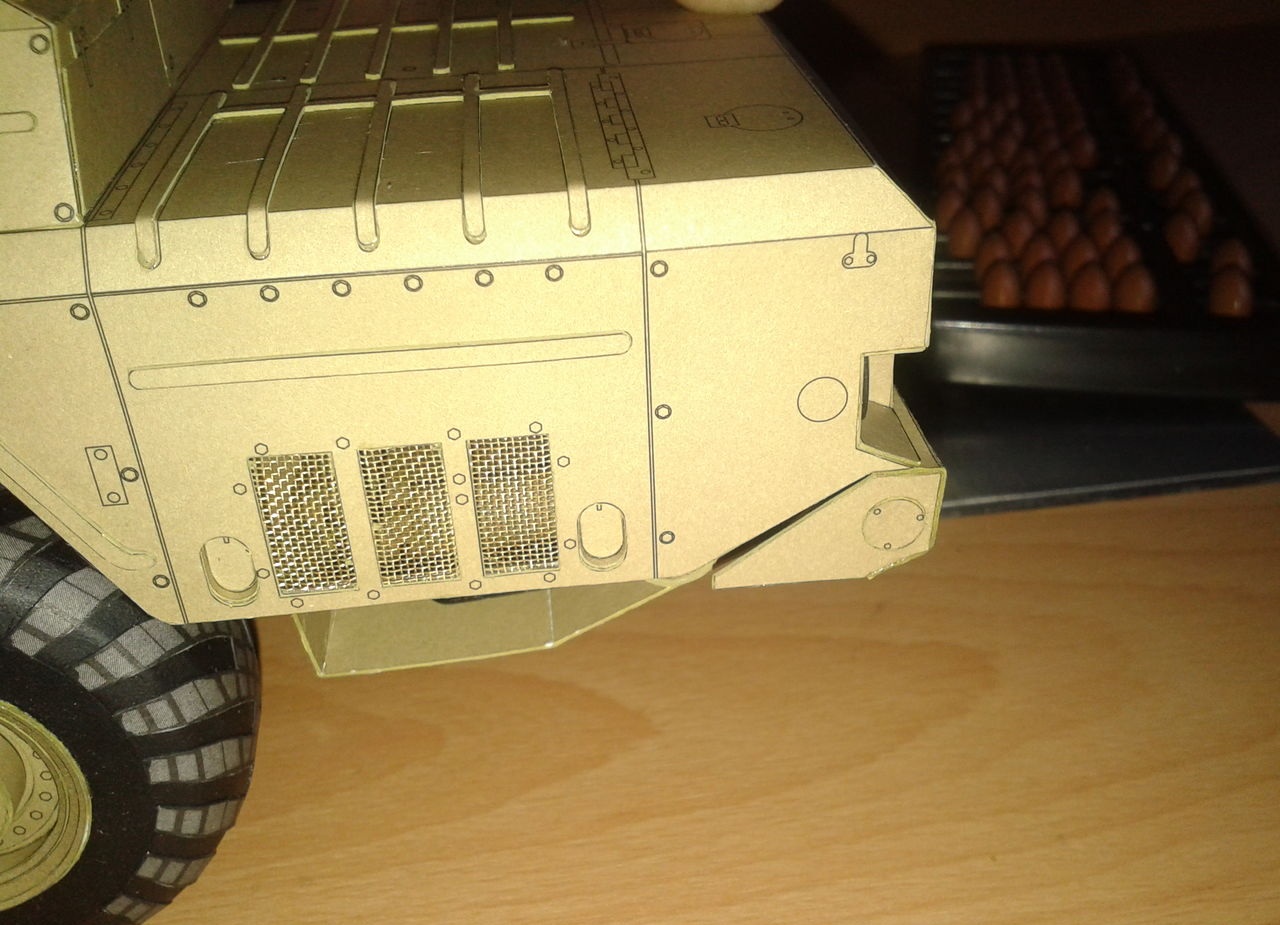

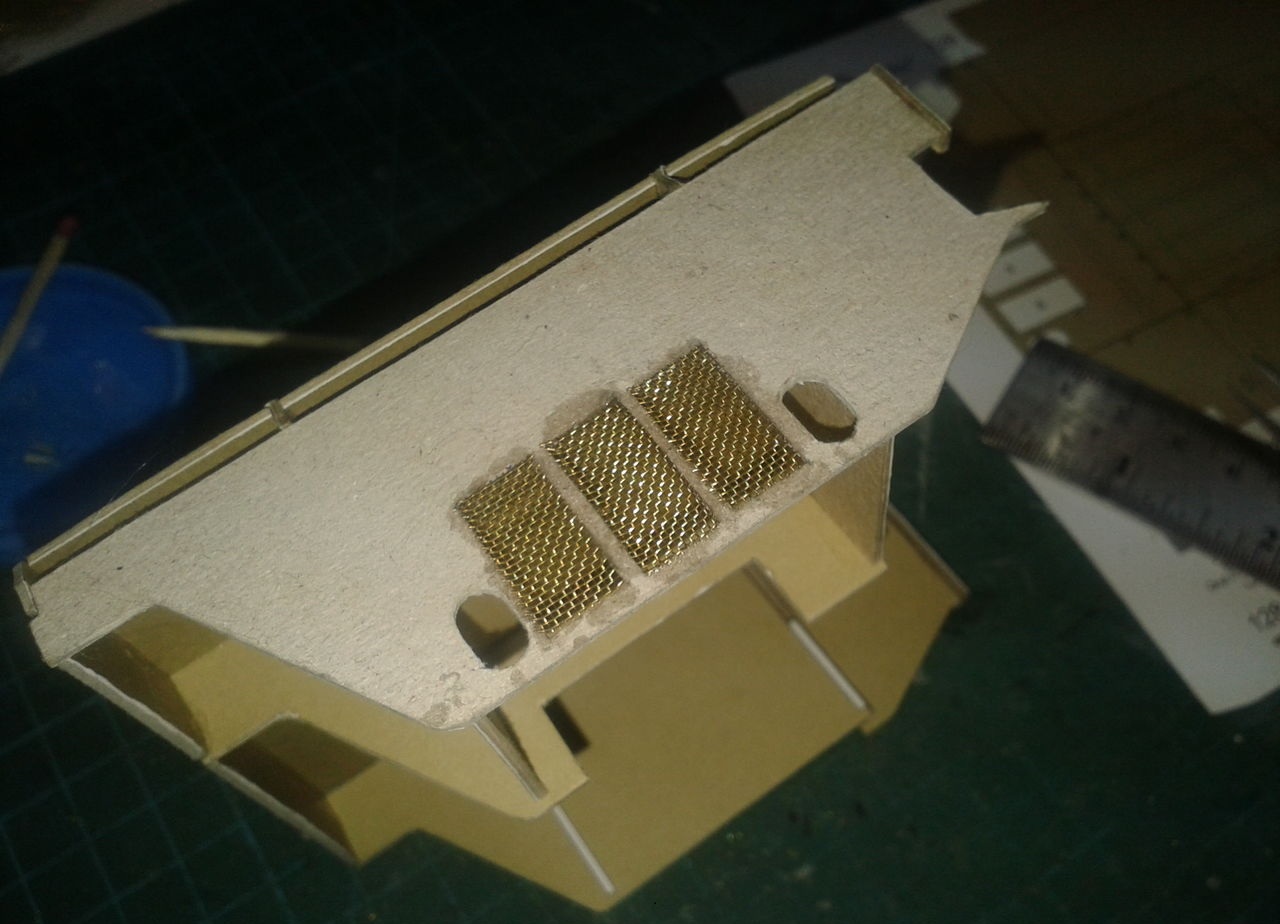

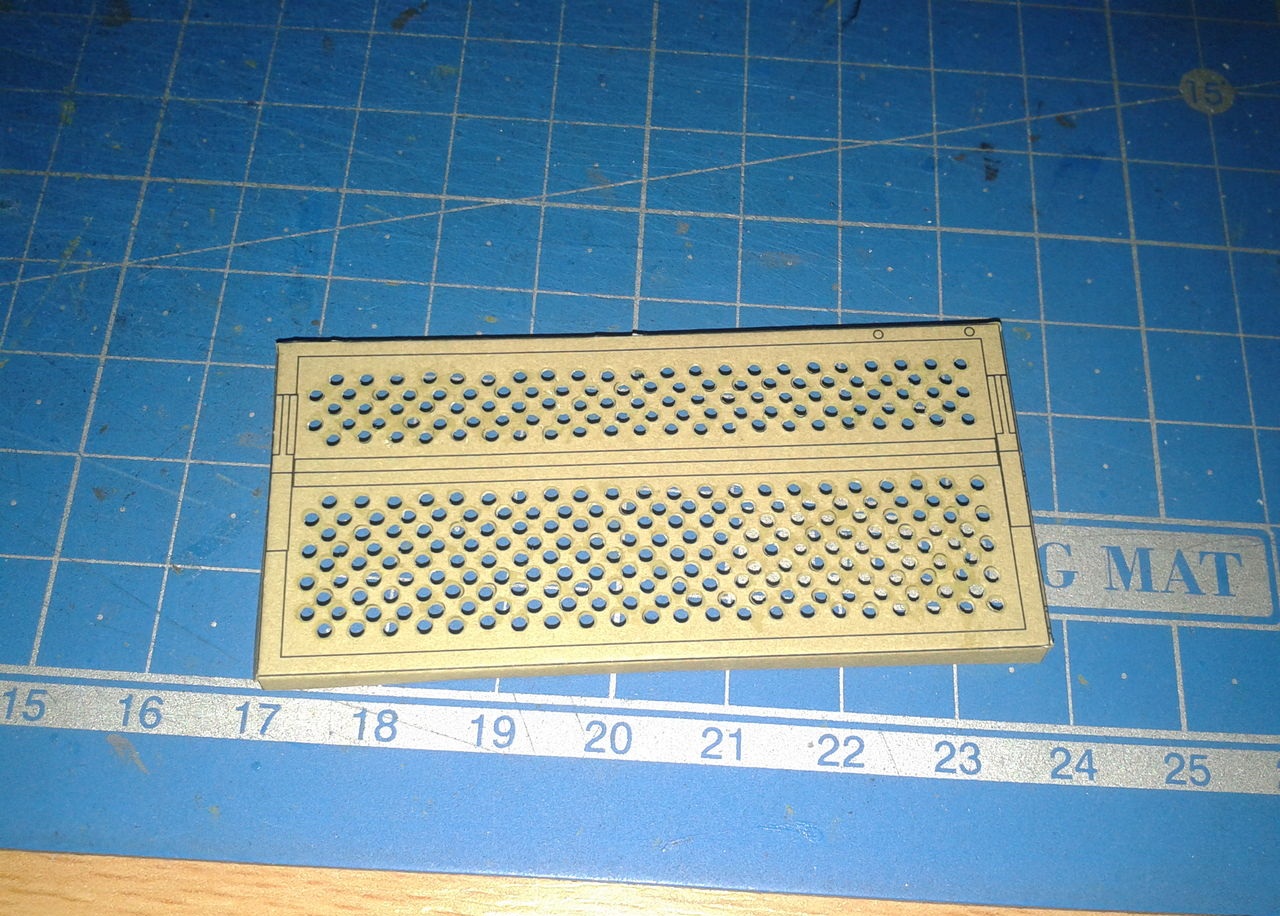

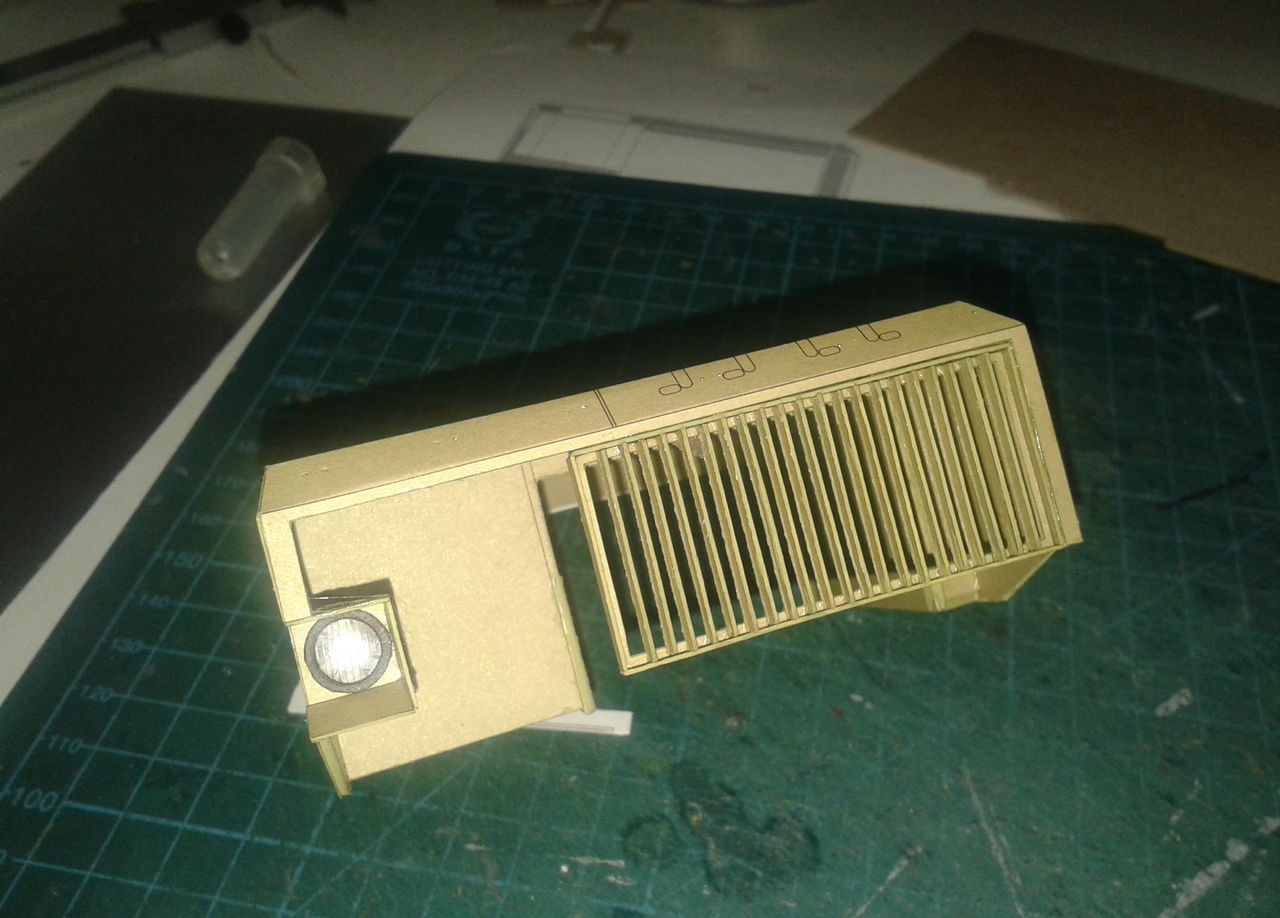

Заменил фару, и сделал решетку:

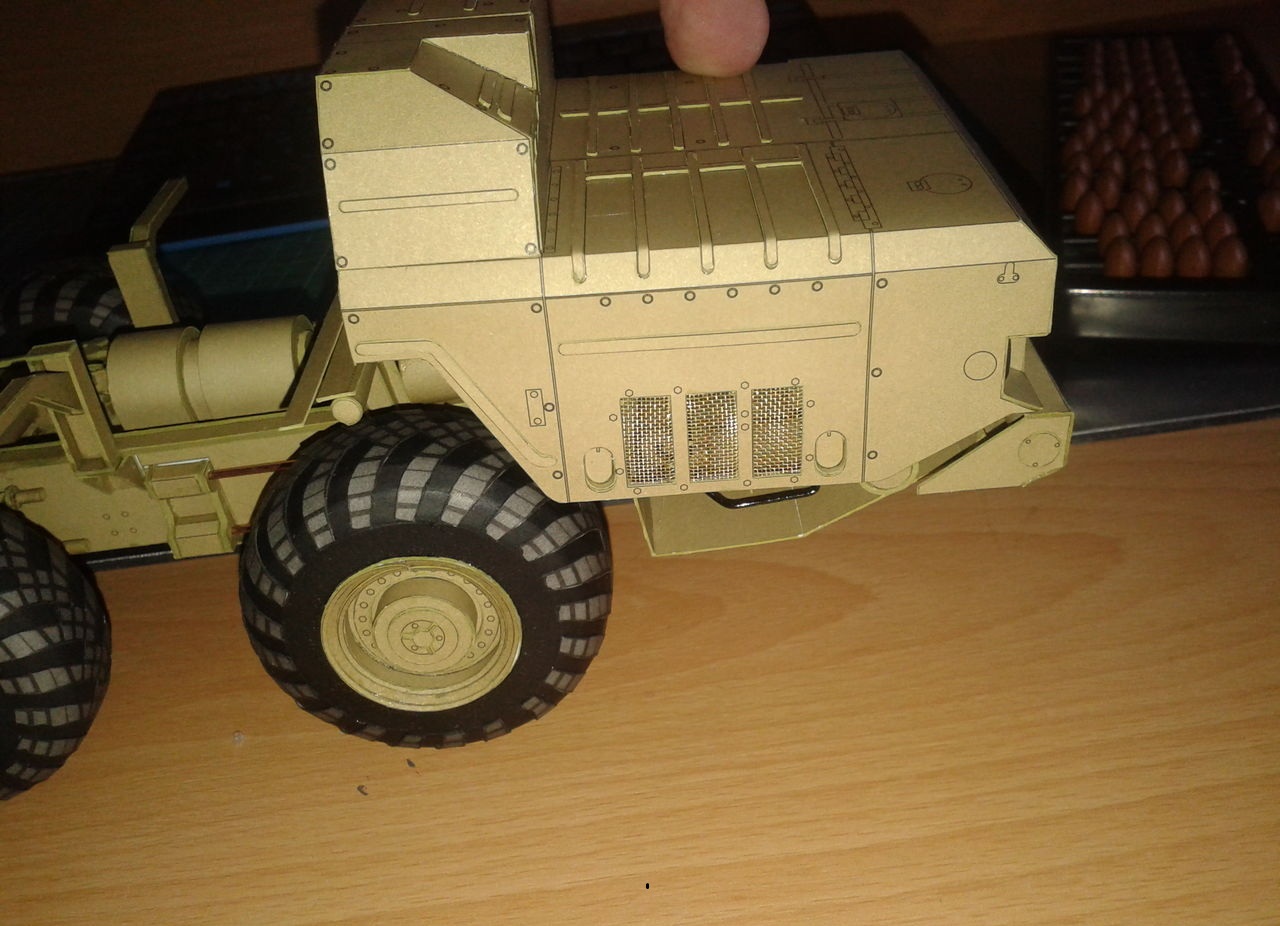

Ну а потом примерил к раме...

Оказалось что двигатель упирается в деталь (121) и капот не садится на положенное место.
Тогда пришлось вырезать центральную часть детали (121)

Стало лучше!

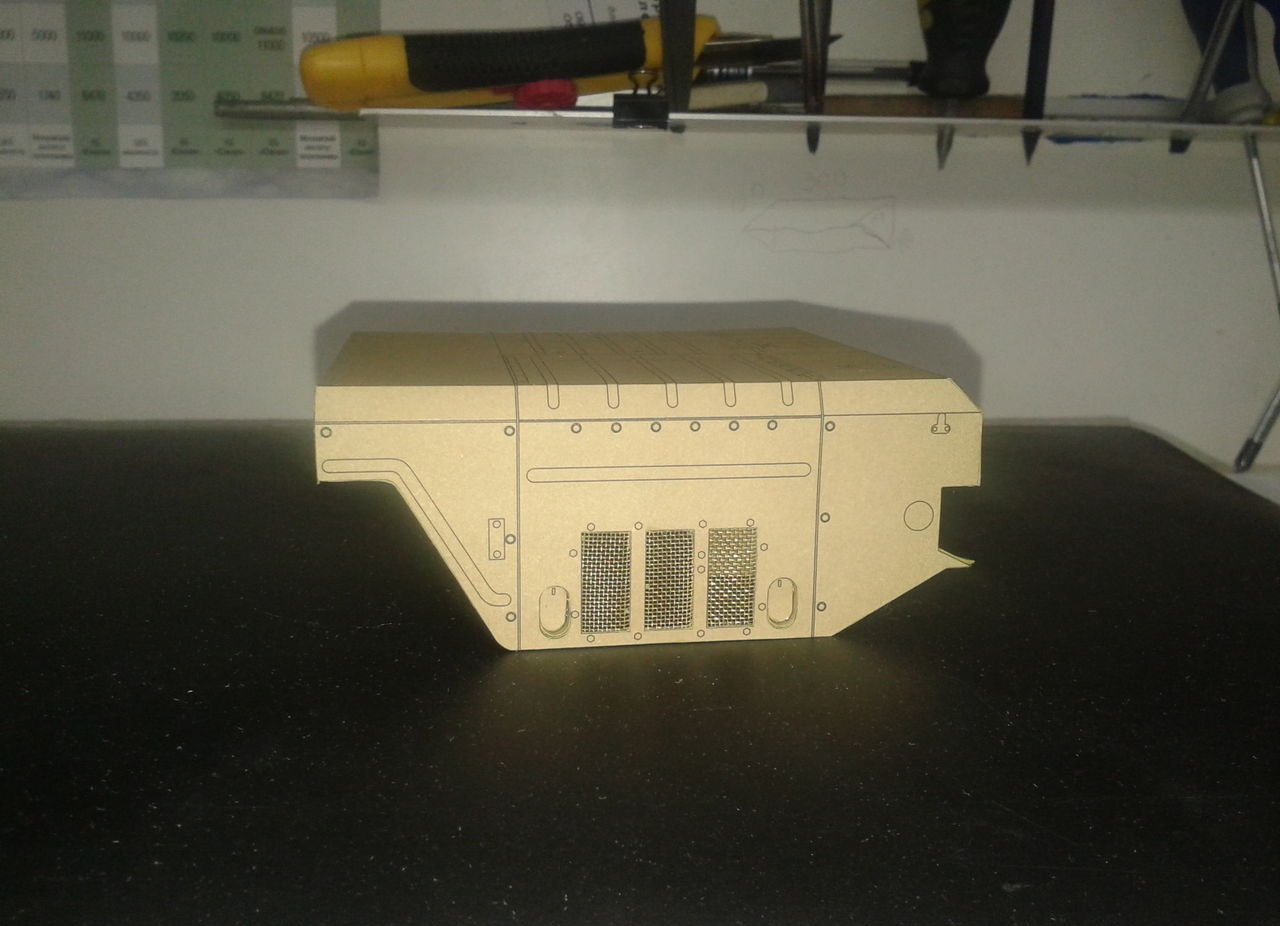

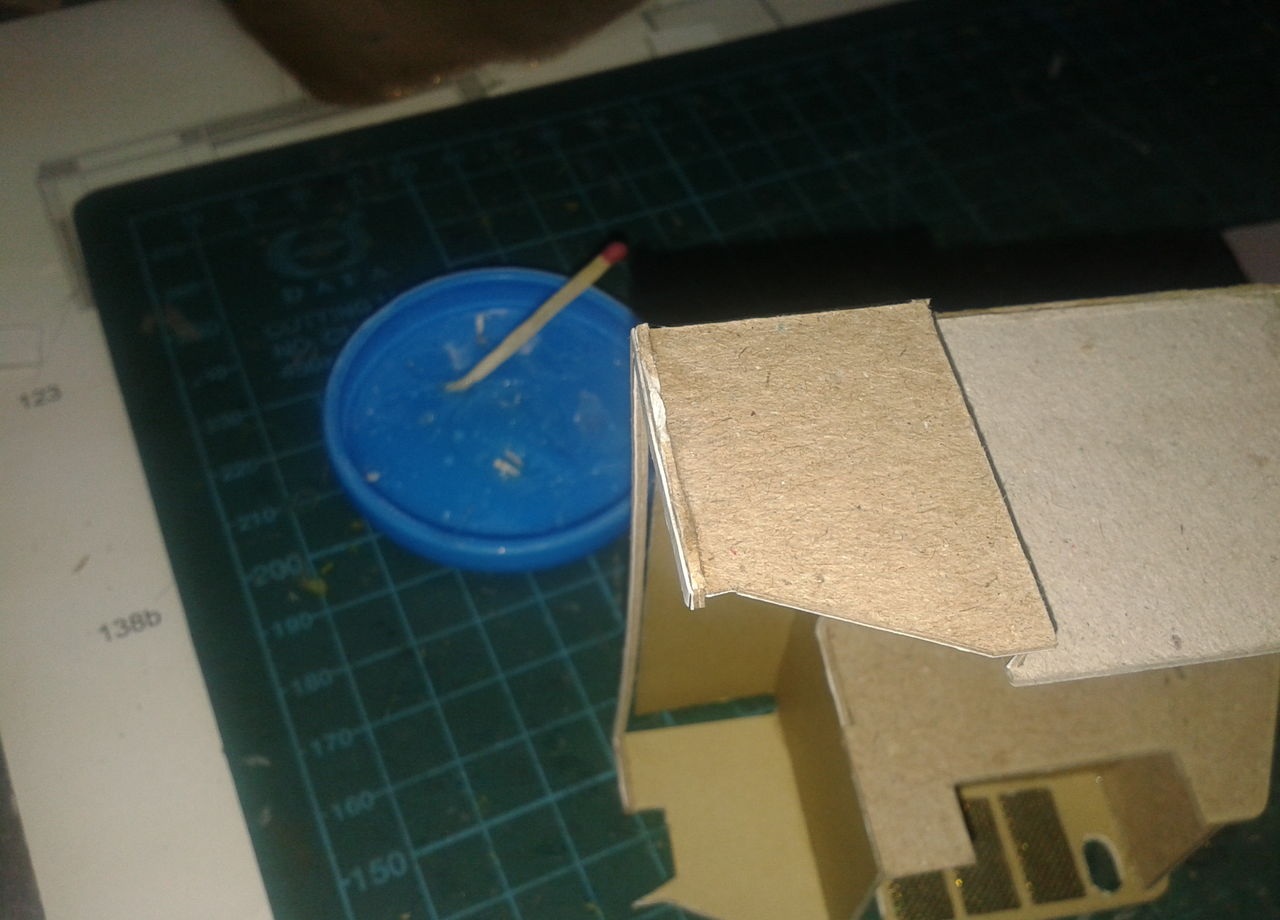

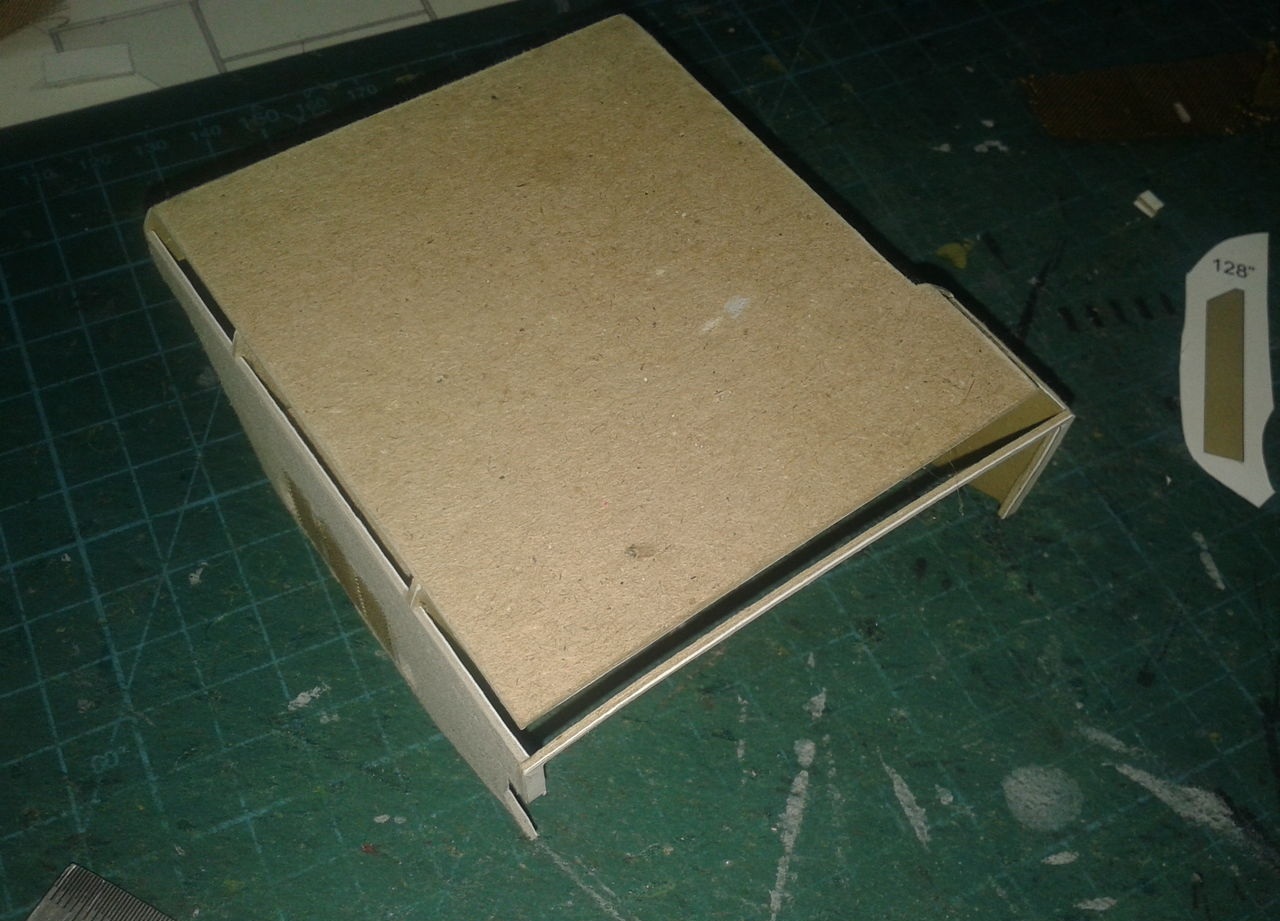

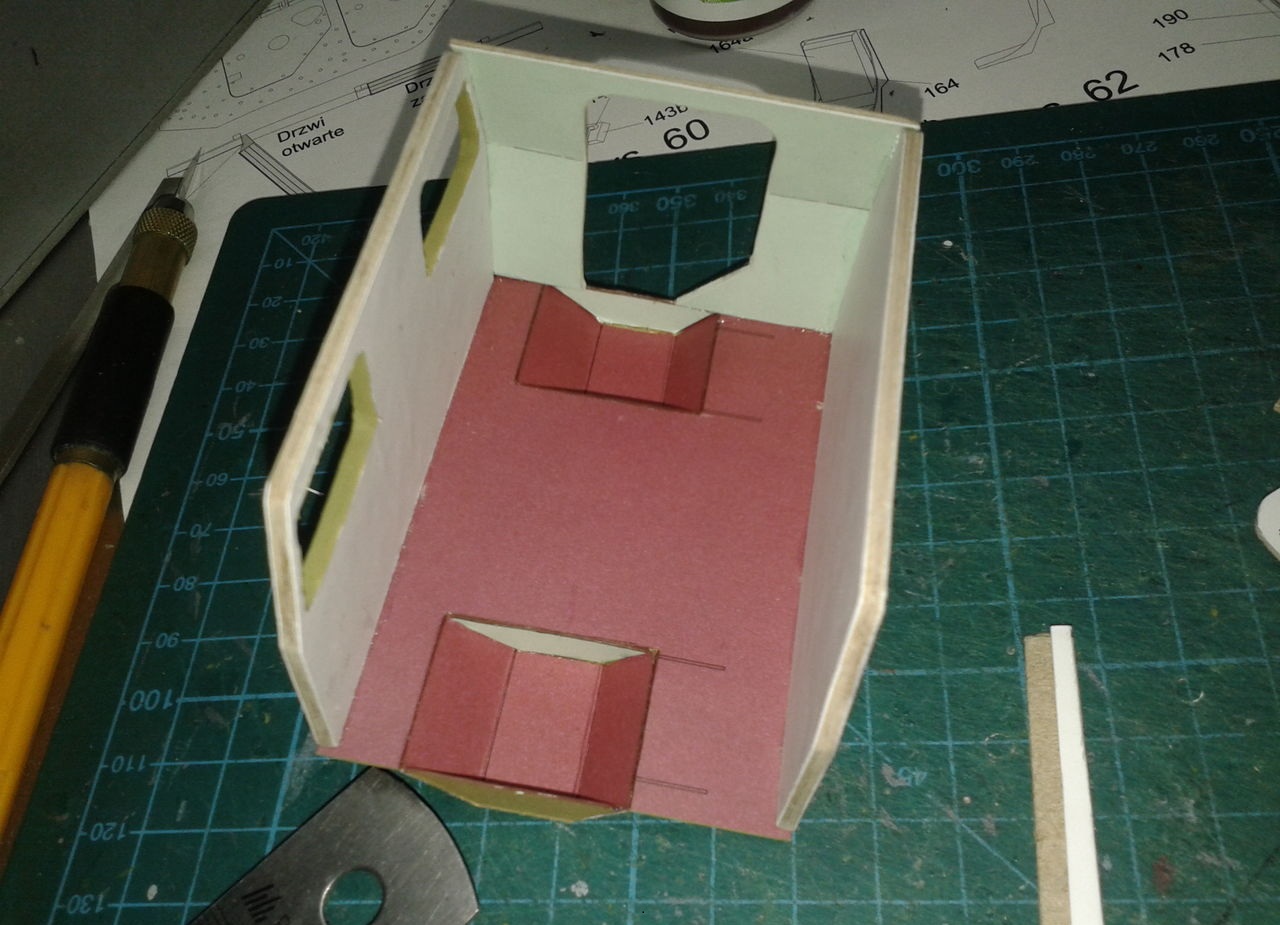

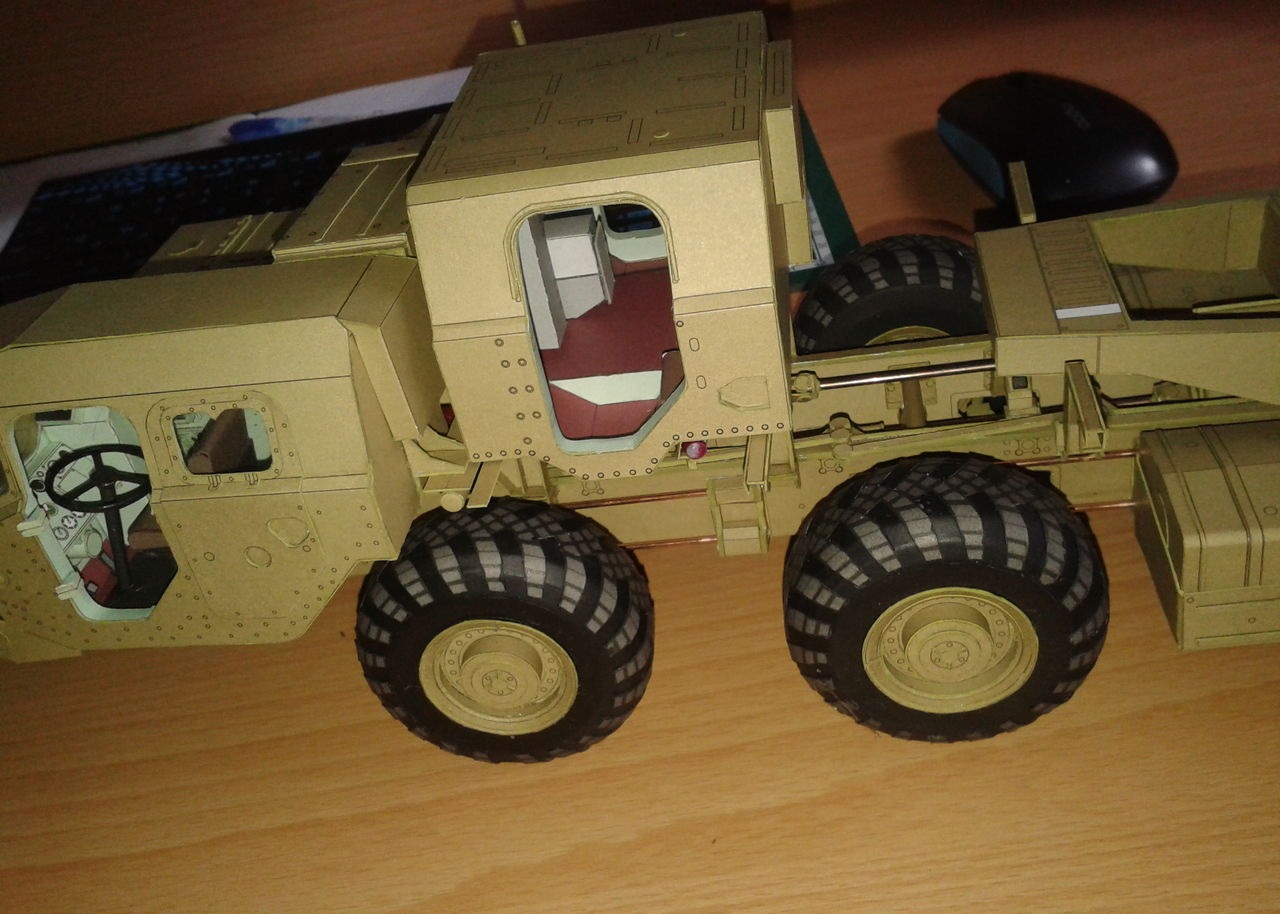

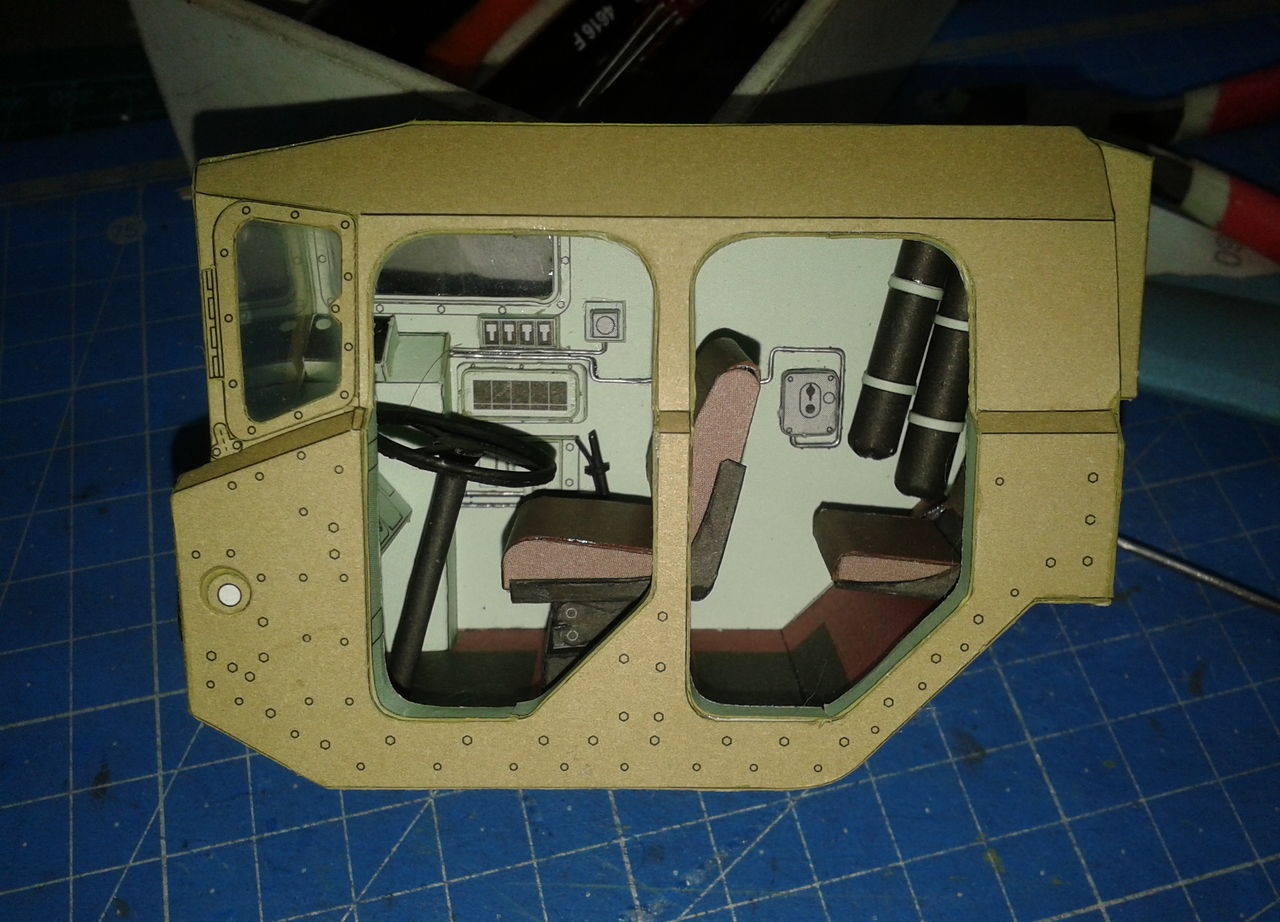

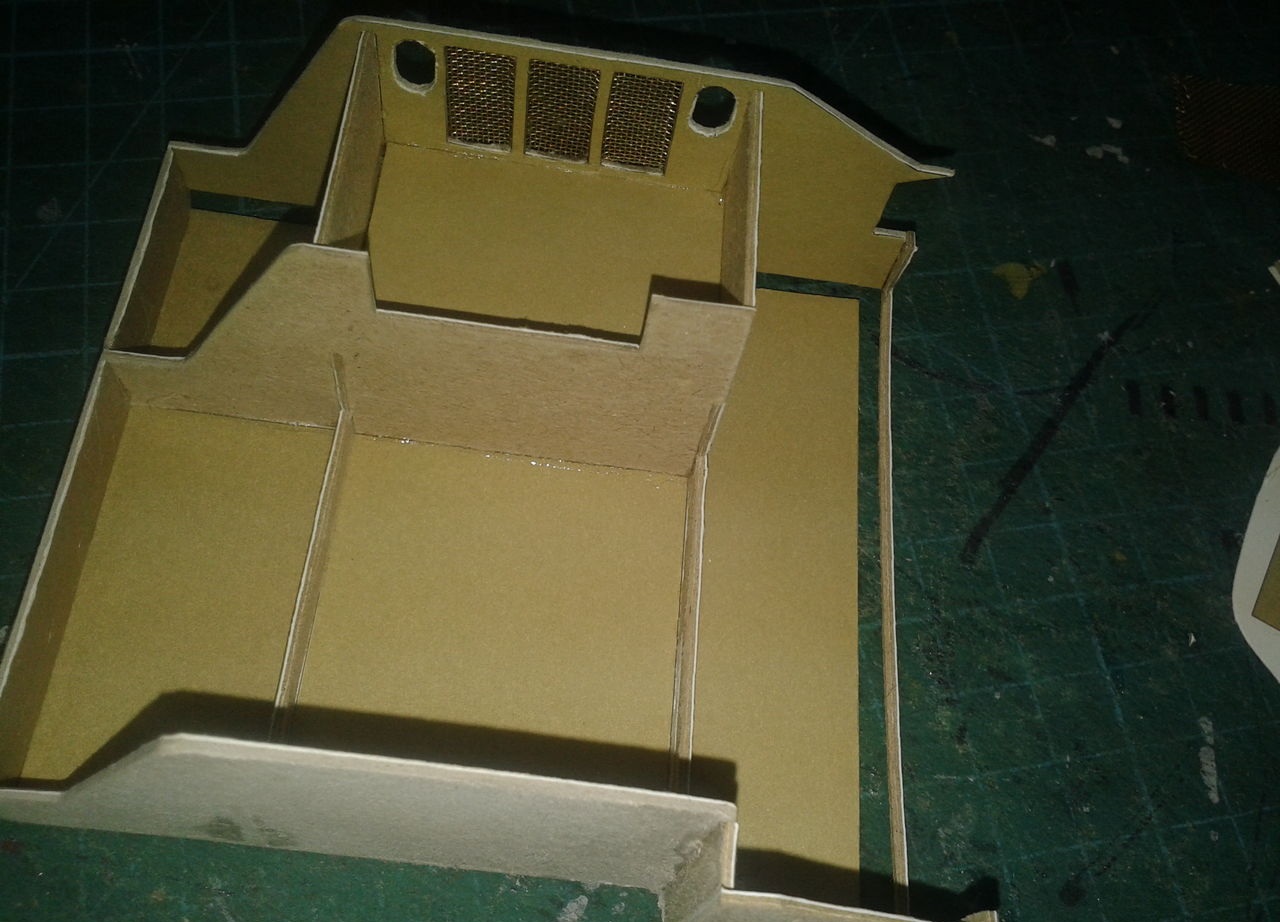

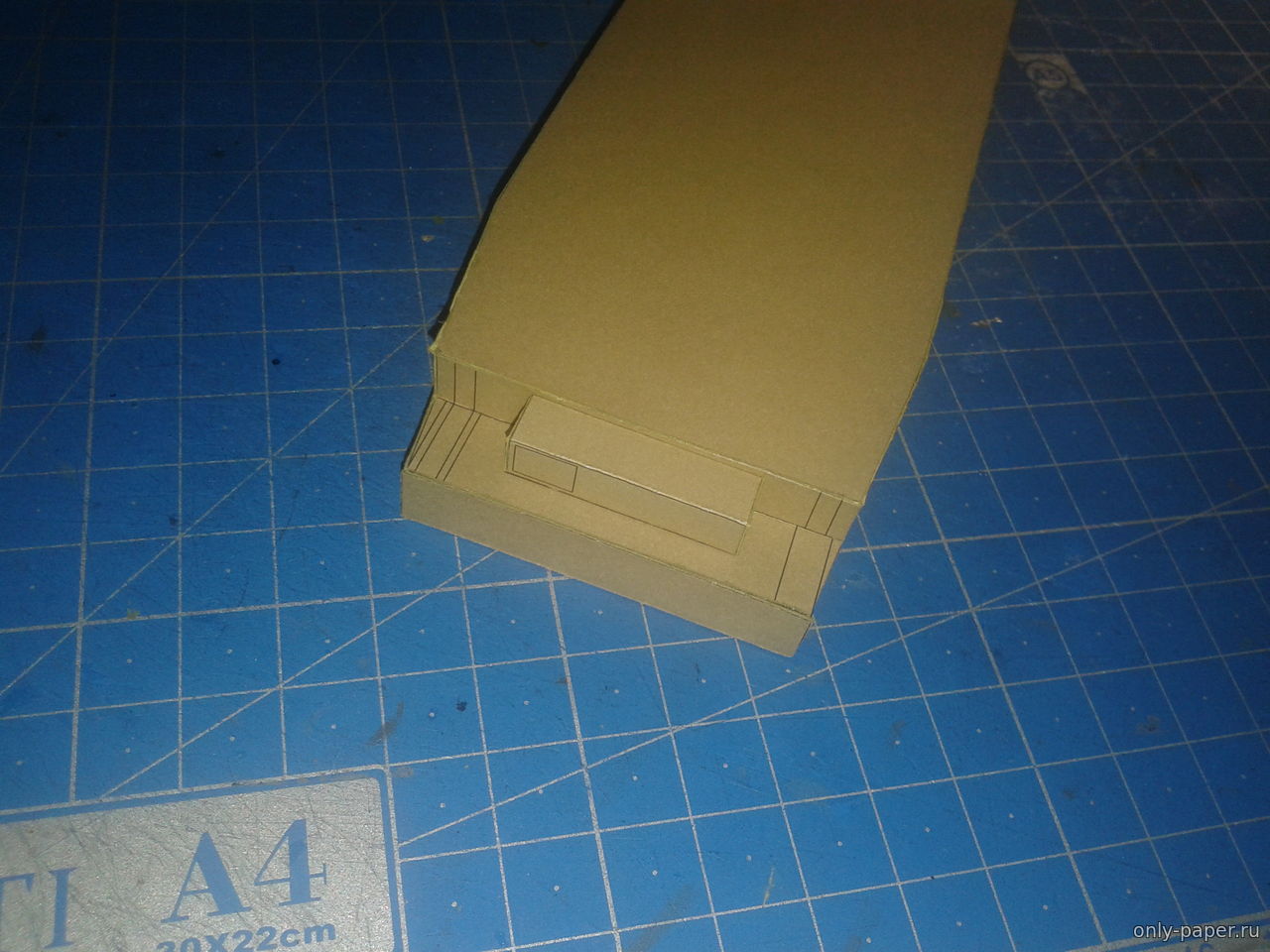

Склеил кабину

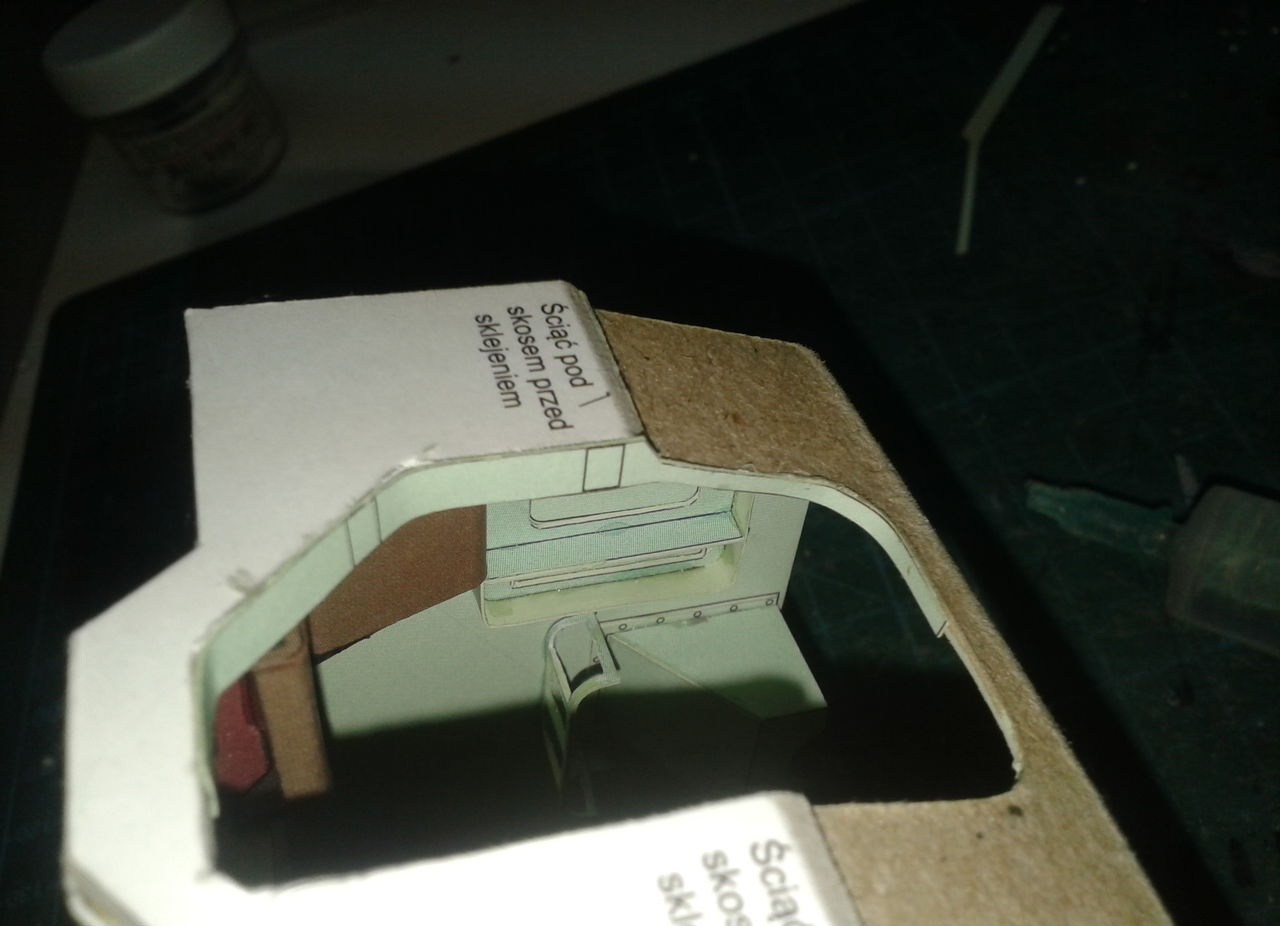

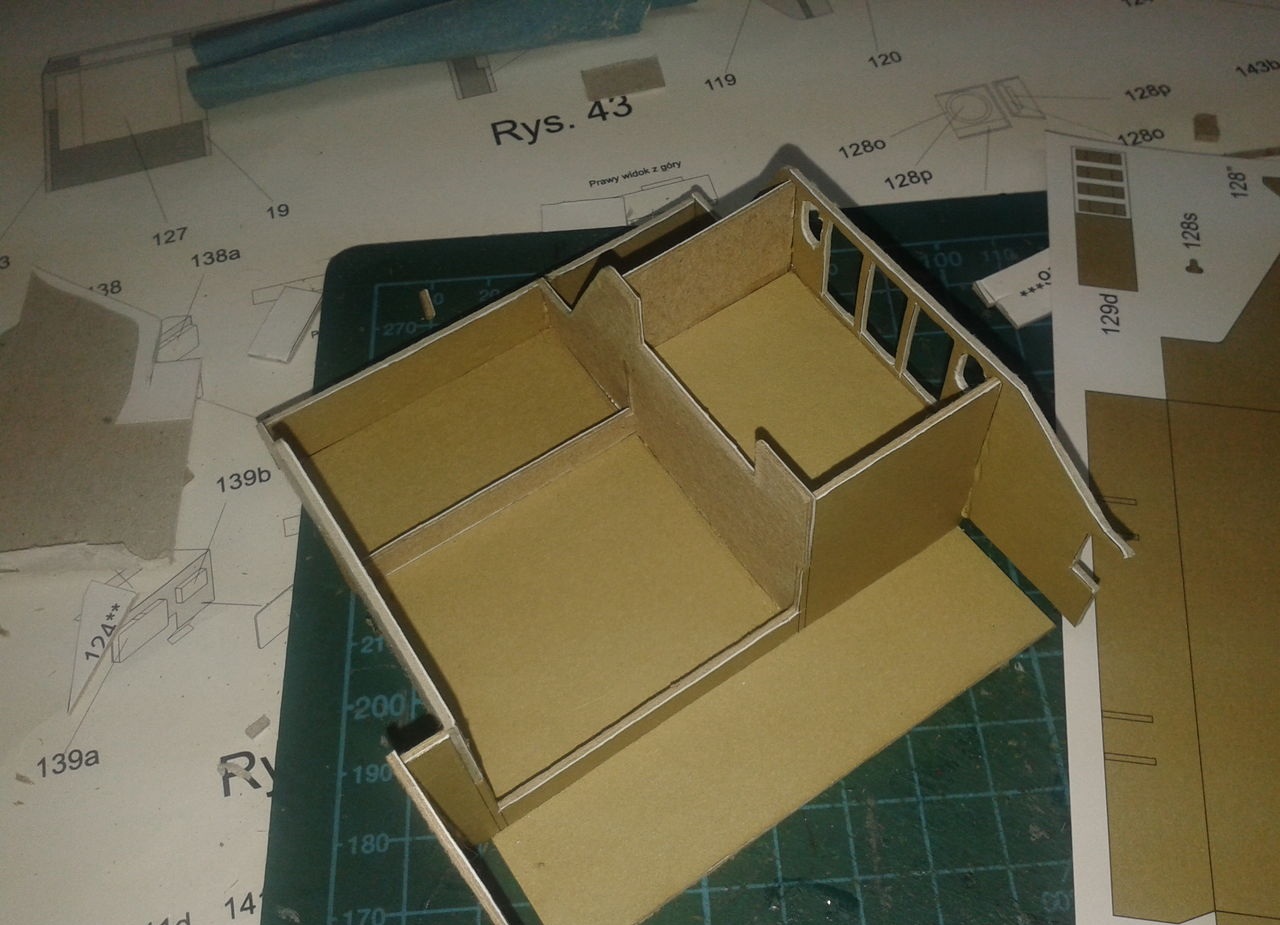

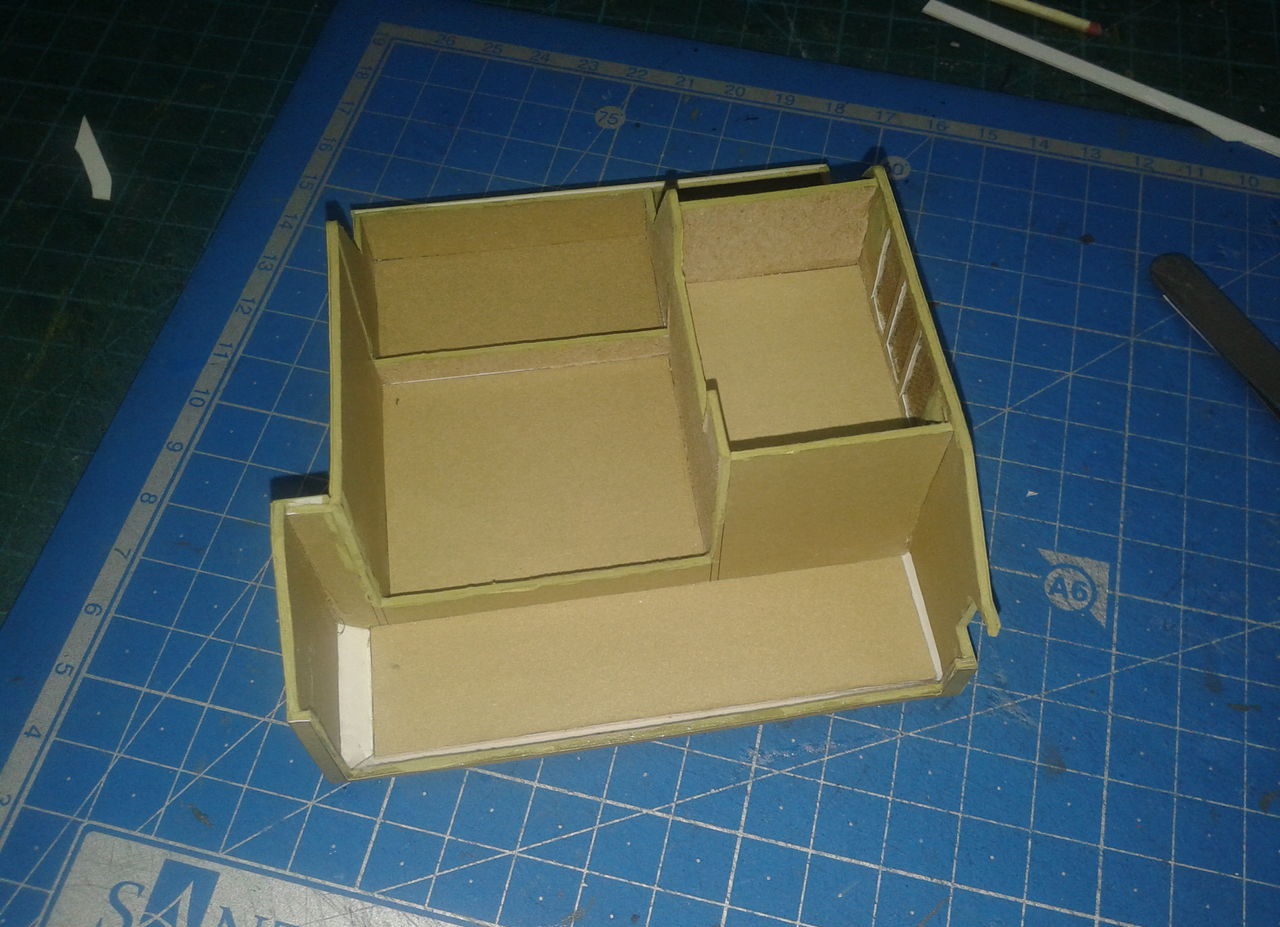

И начал сборку (кабины управления ?)
Вот тут повылазели проблемы wacko

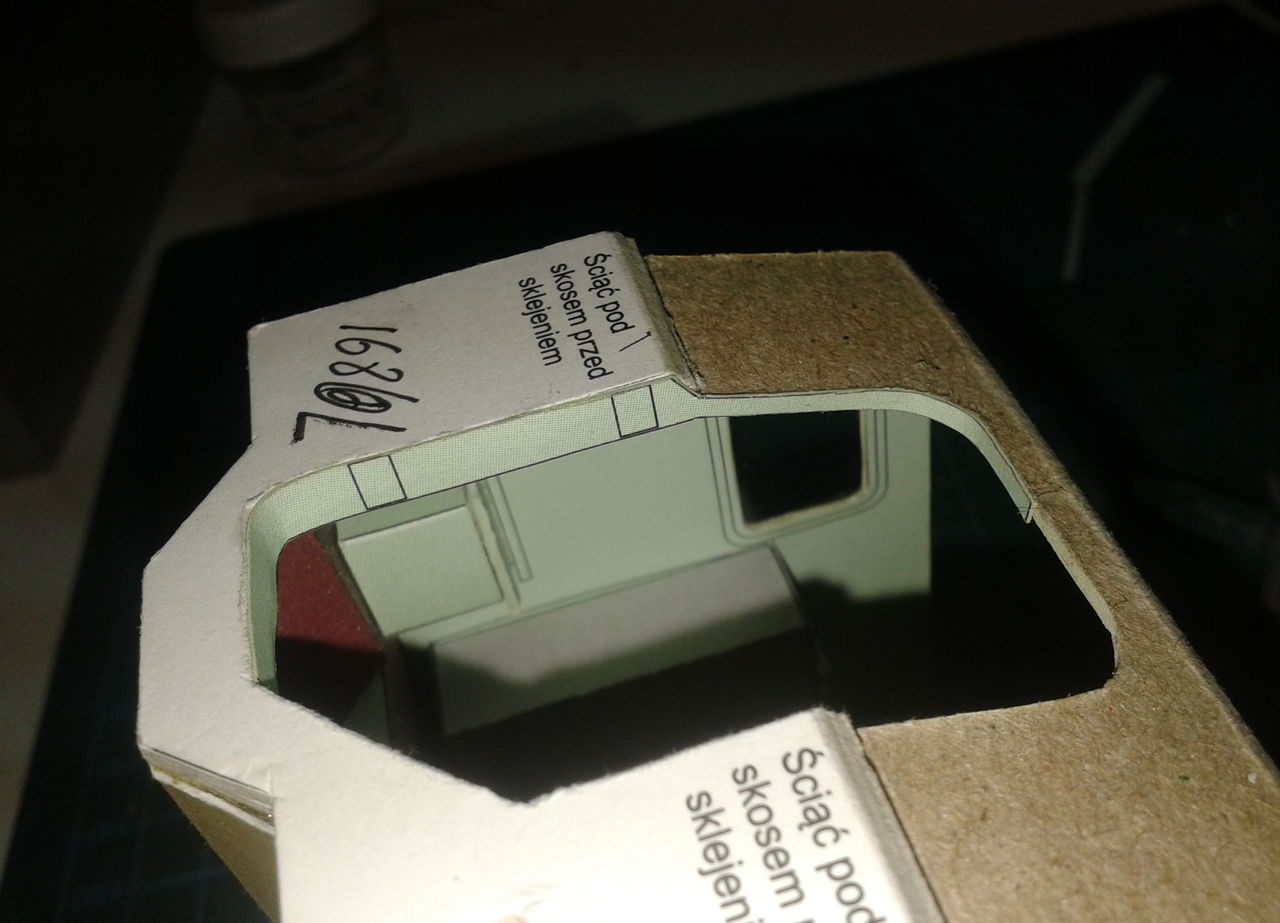

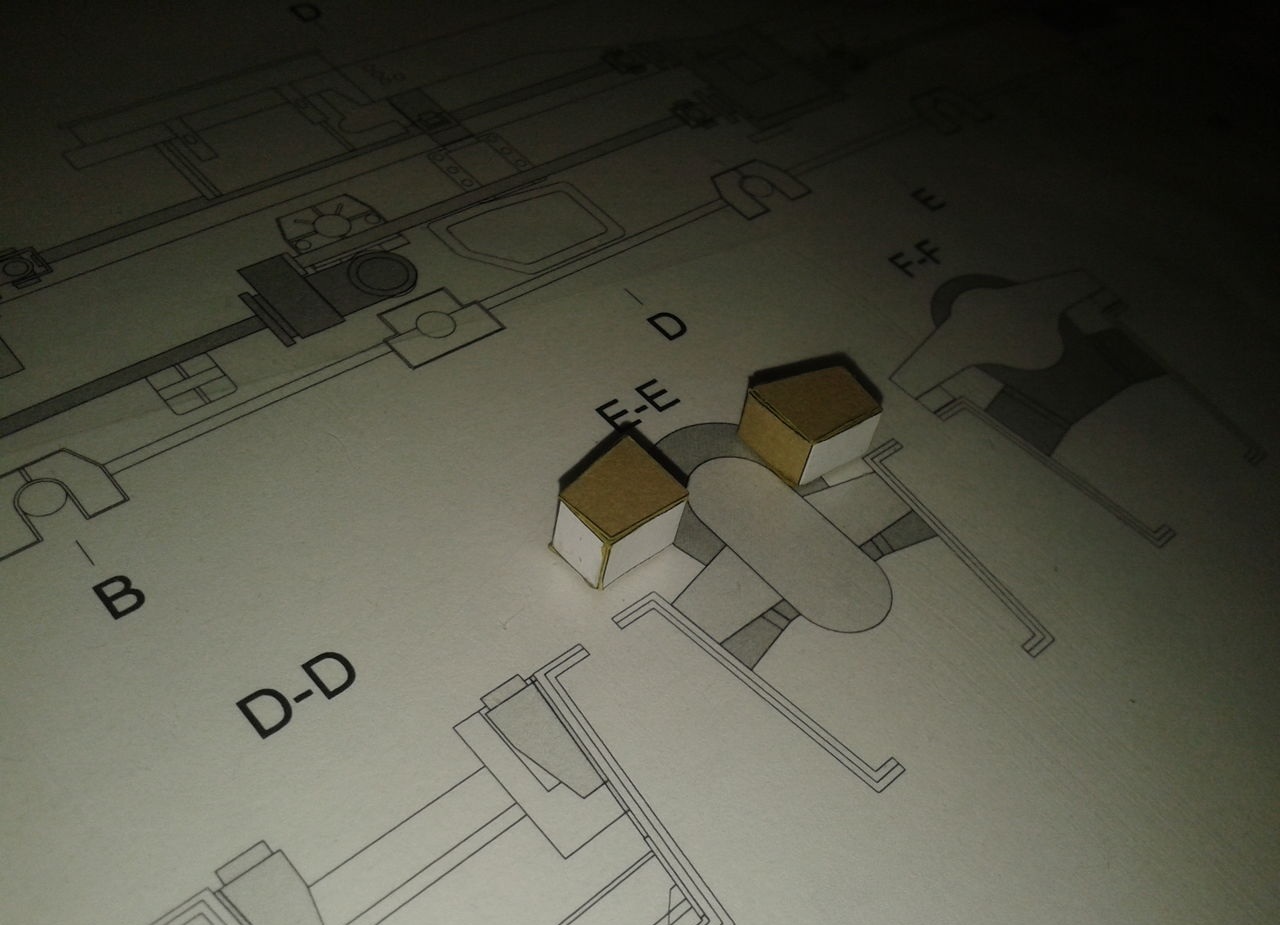

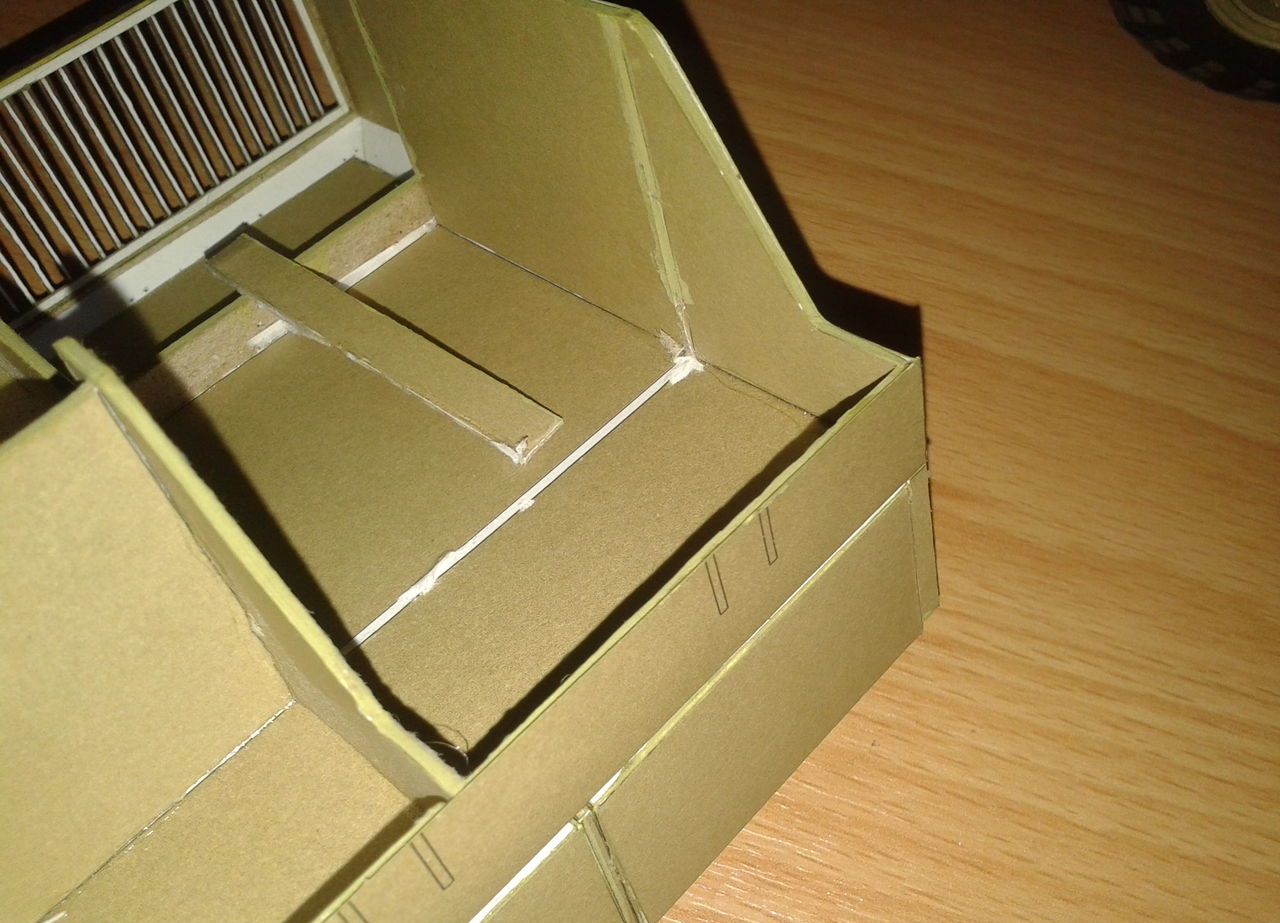

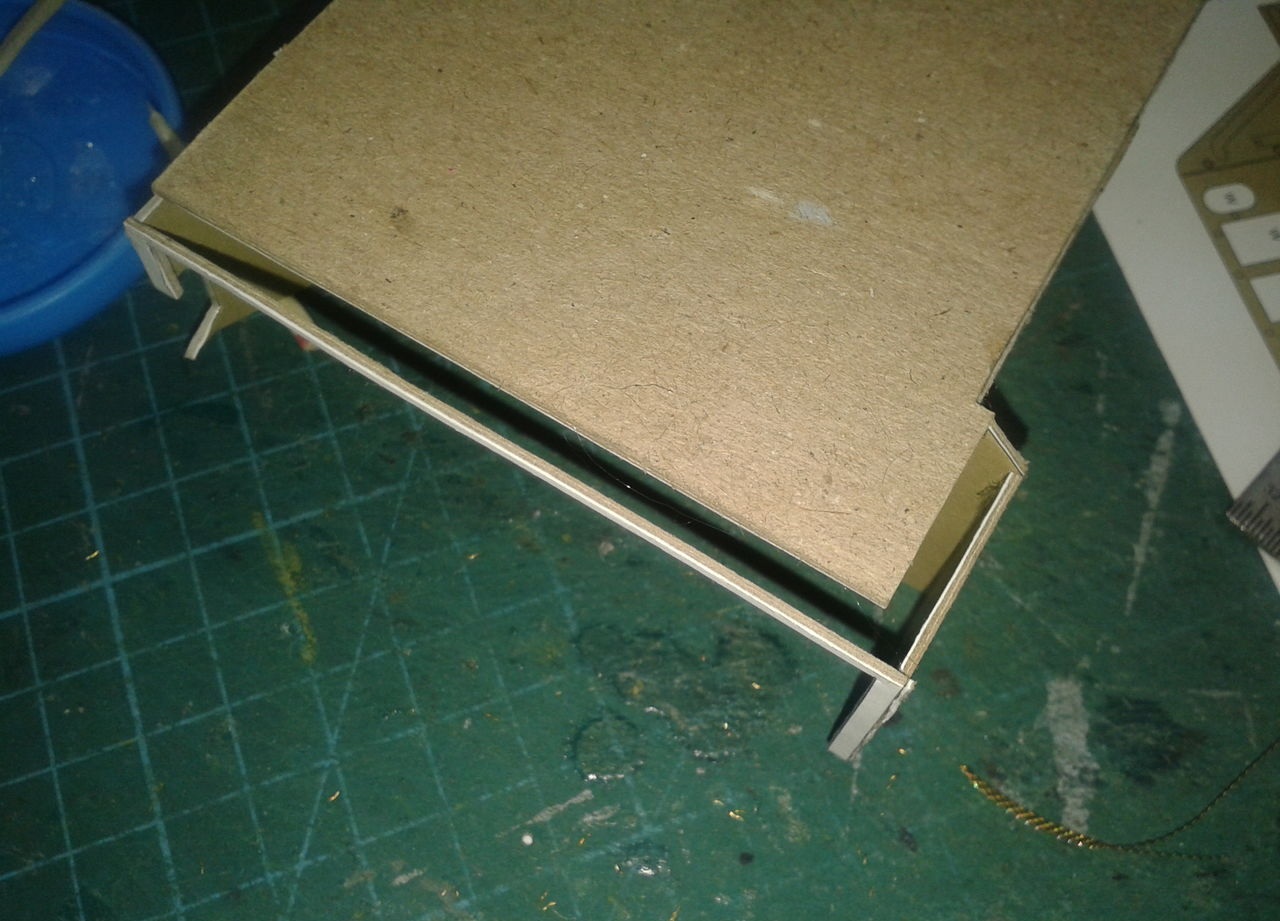

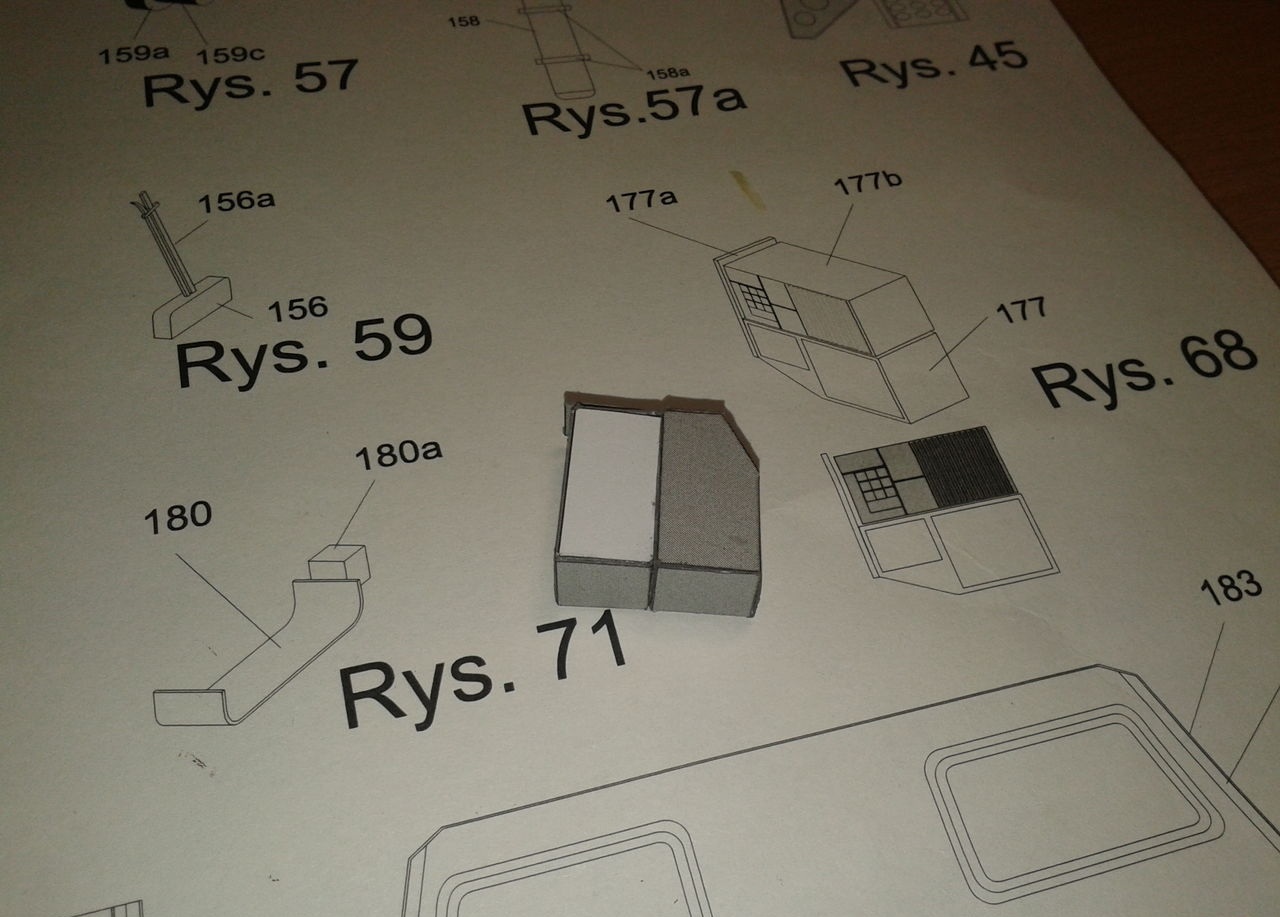

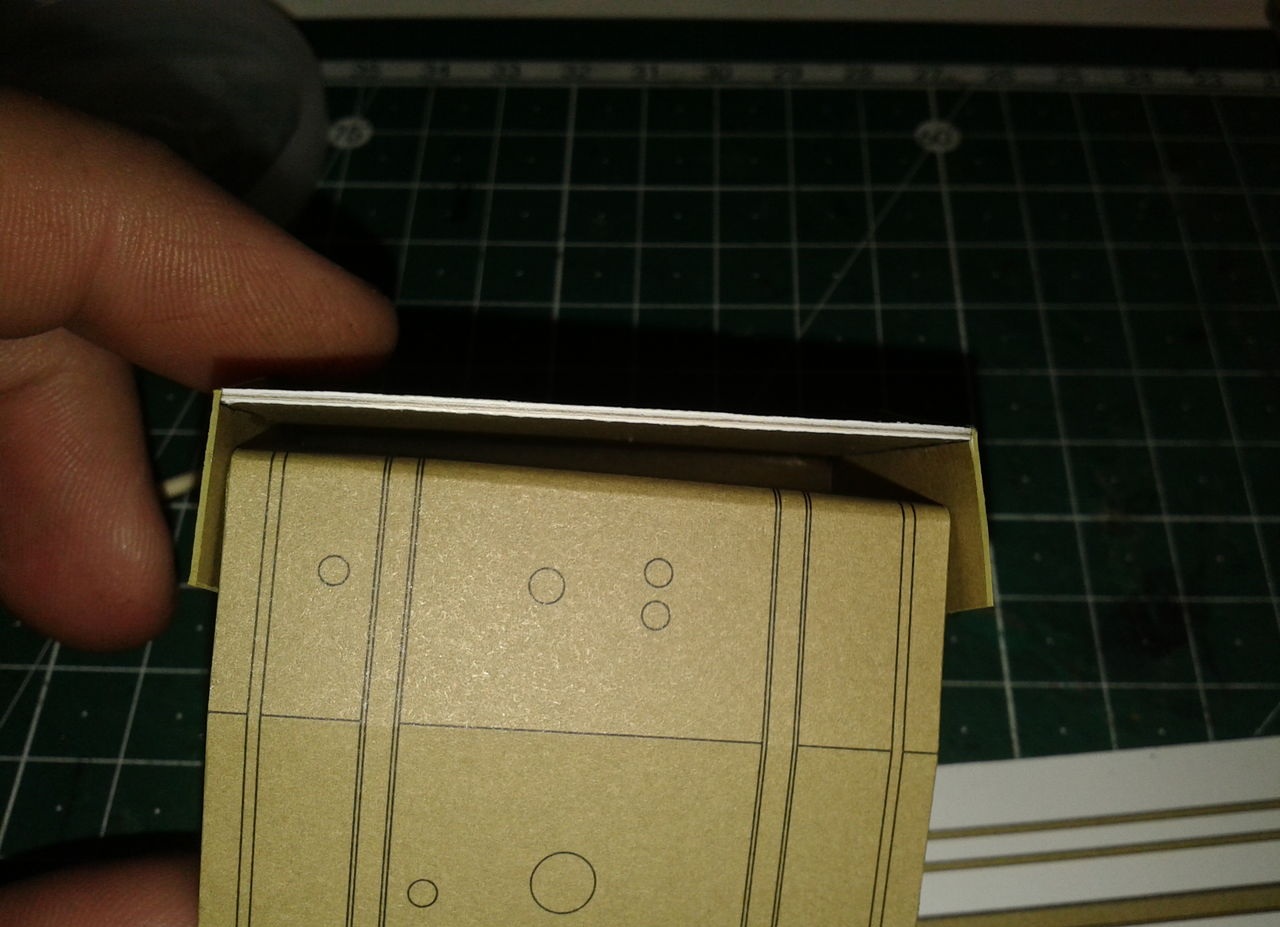

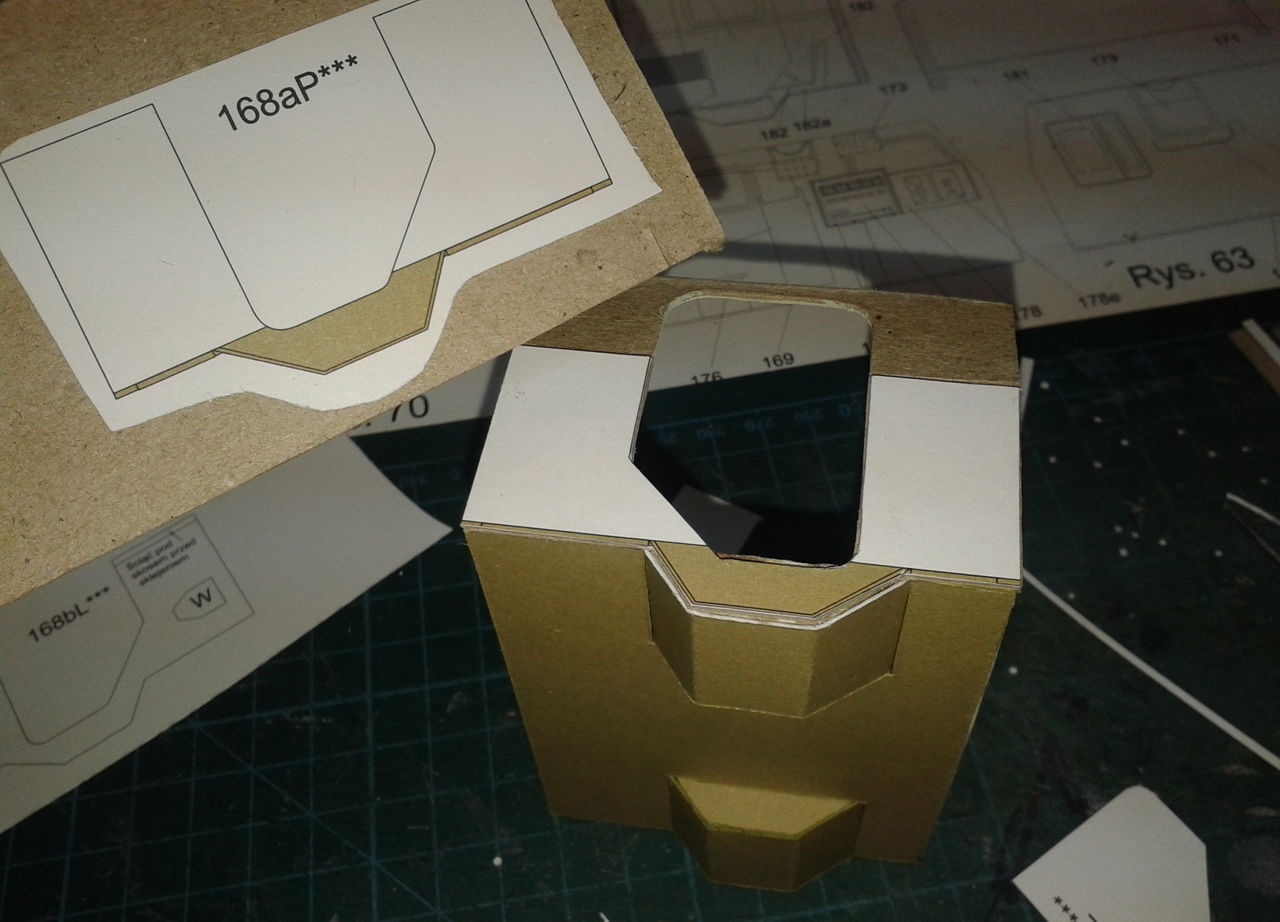

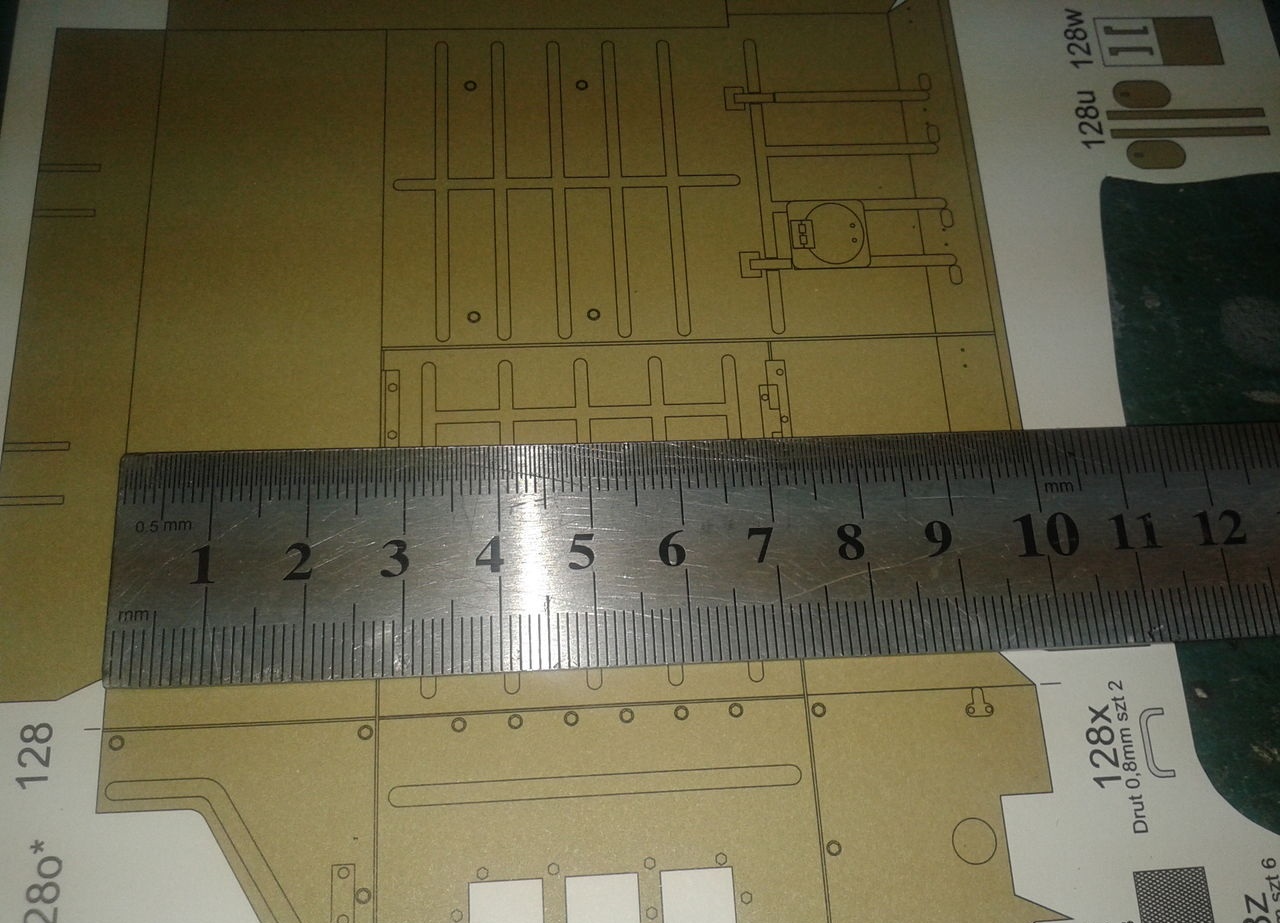

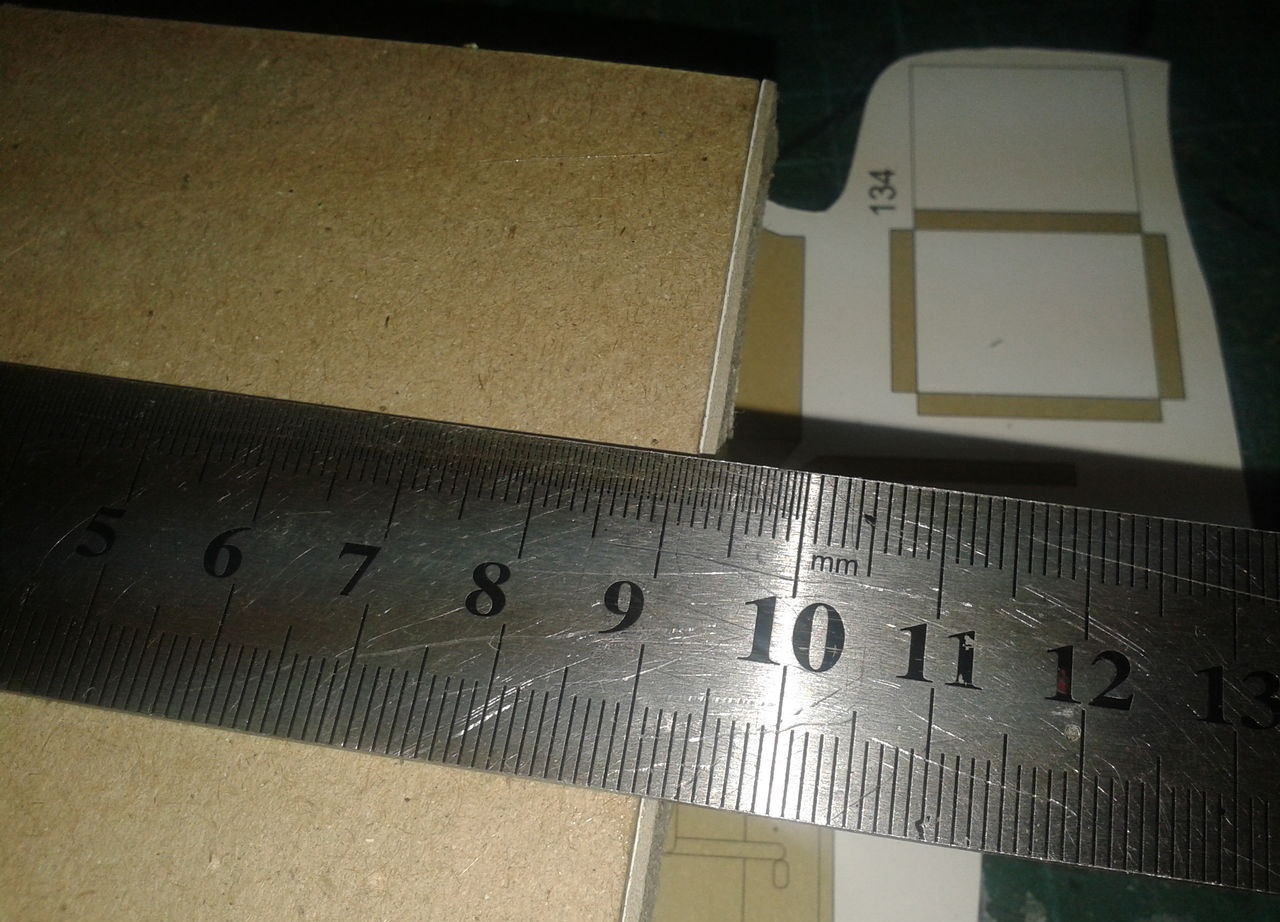

Немного поясню если клеит так как на схеме, то выход за габариты "шкурки" составит 4 мм поэтому клеил не в стык а на "пол"

Дальше вот такая деталь!. Я так и не понял зачем ее красили

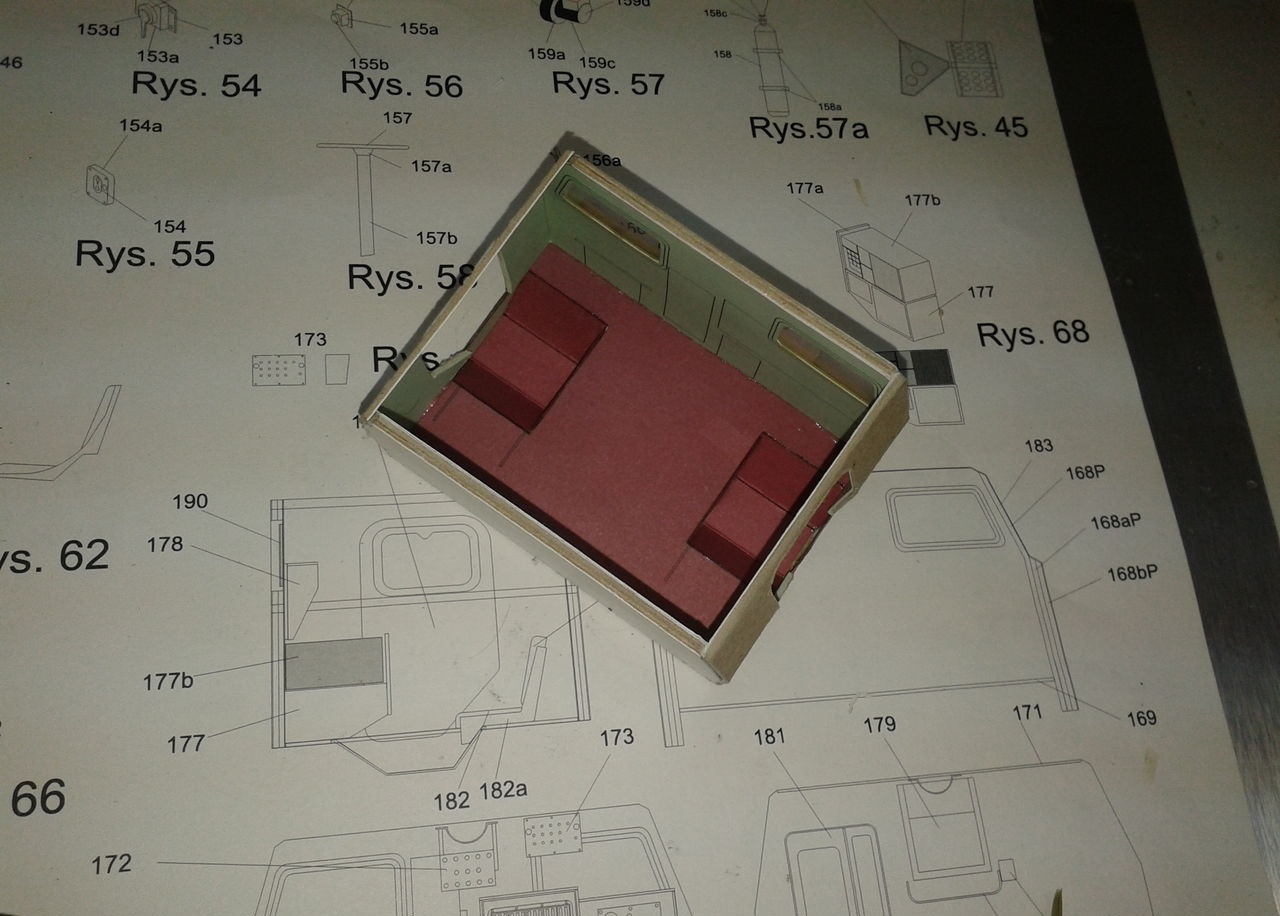

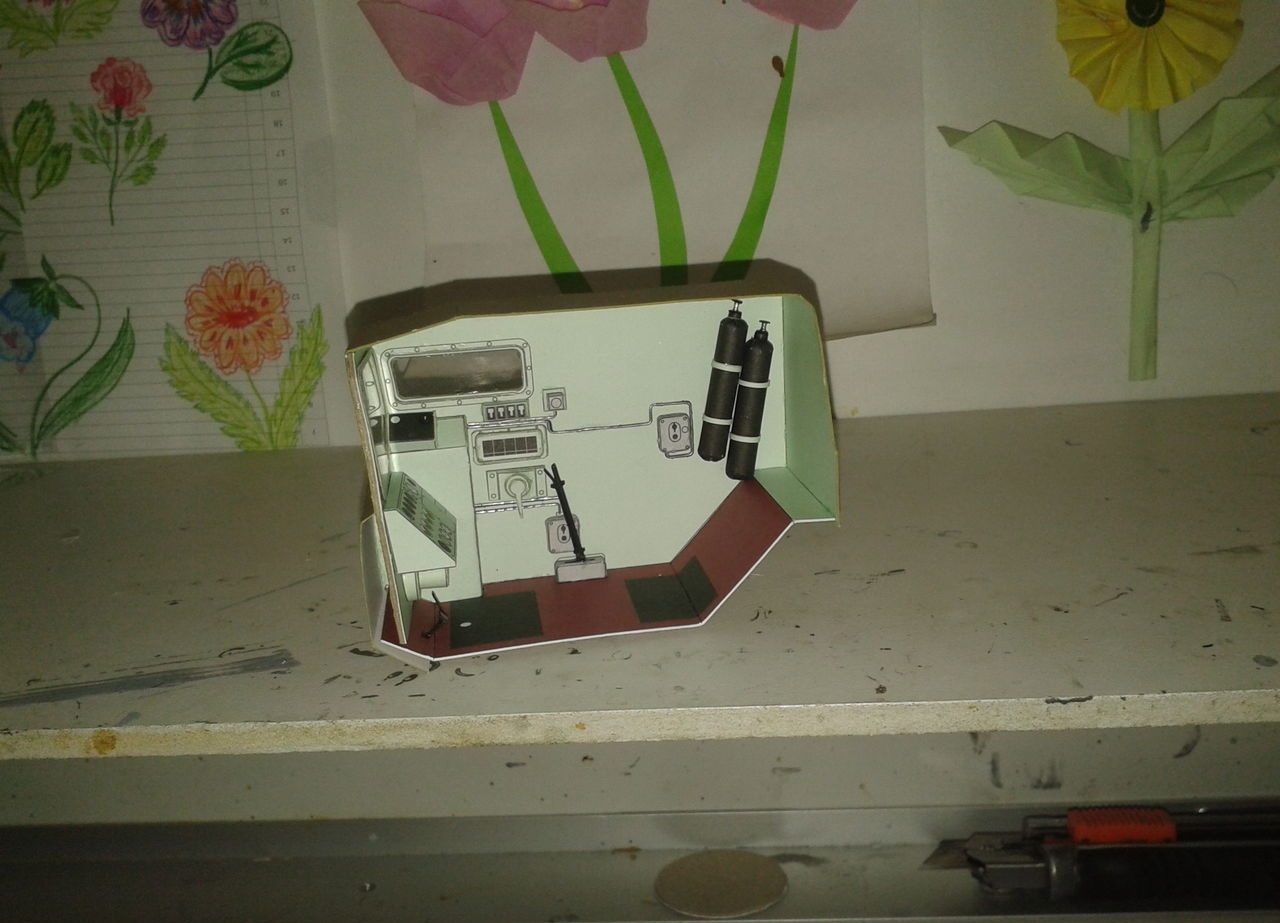

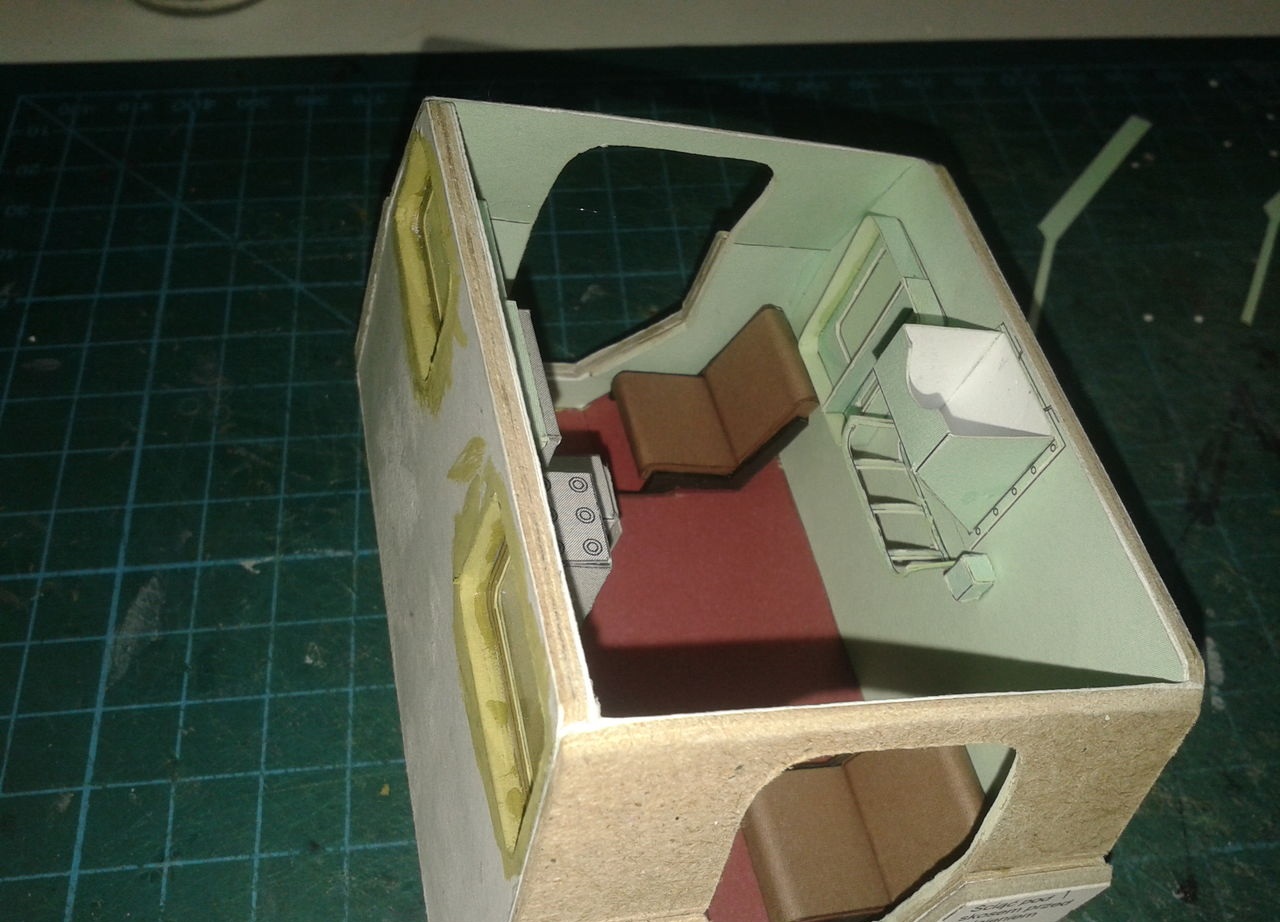

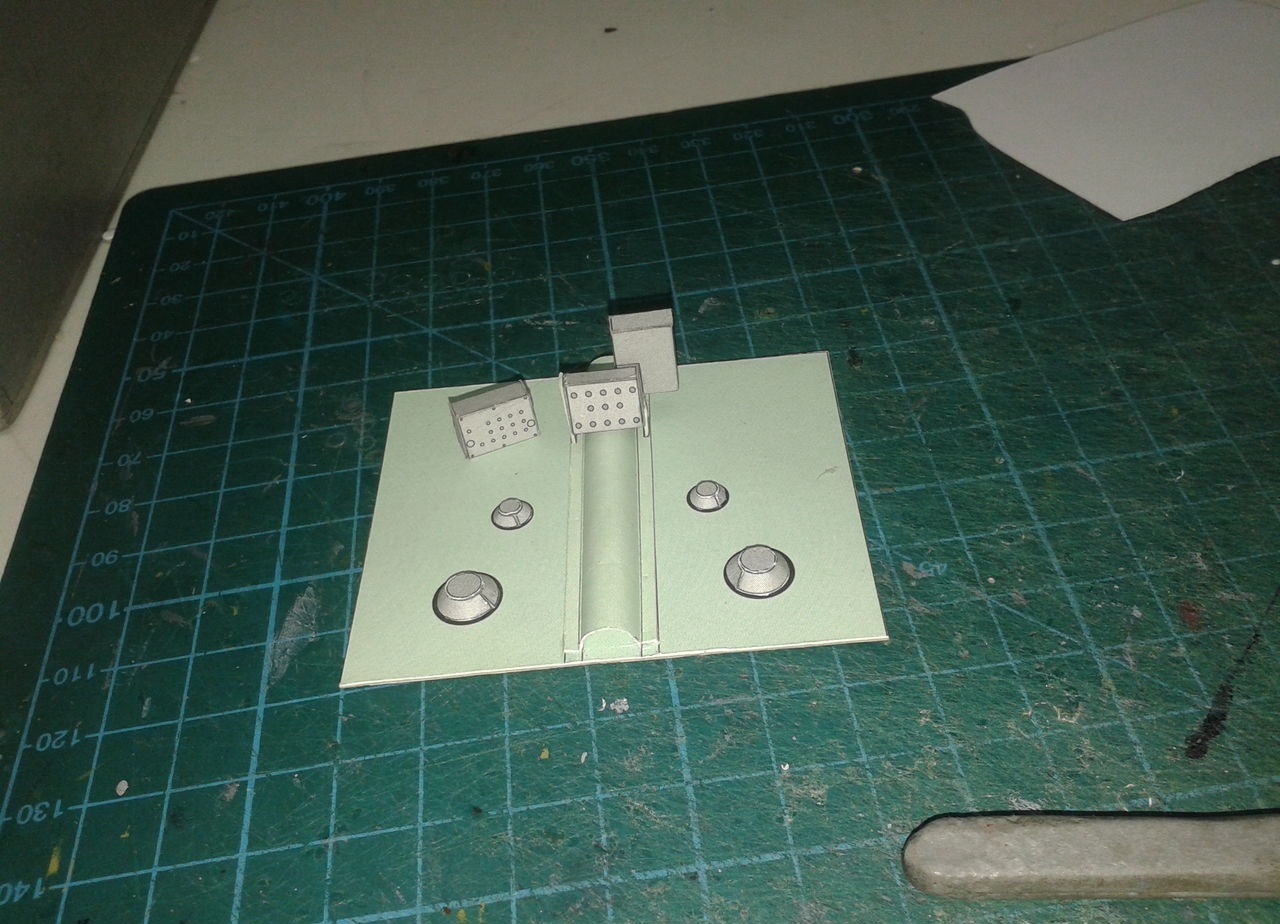

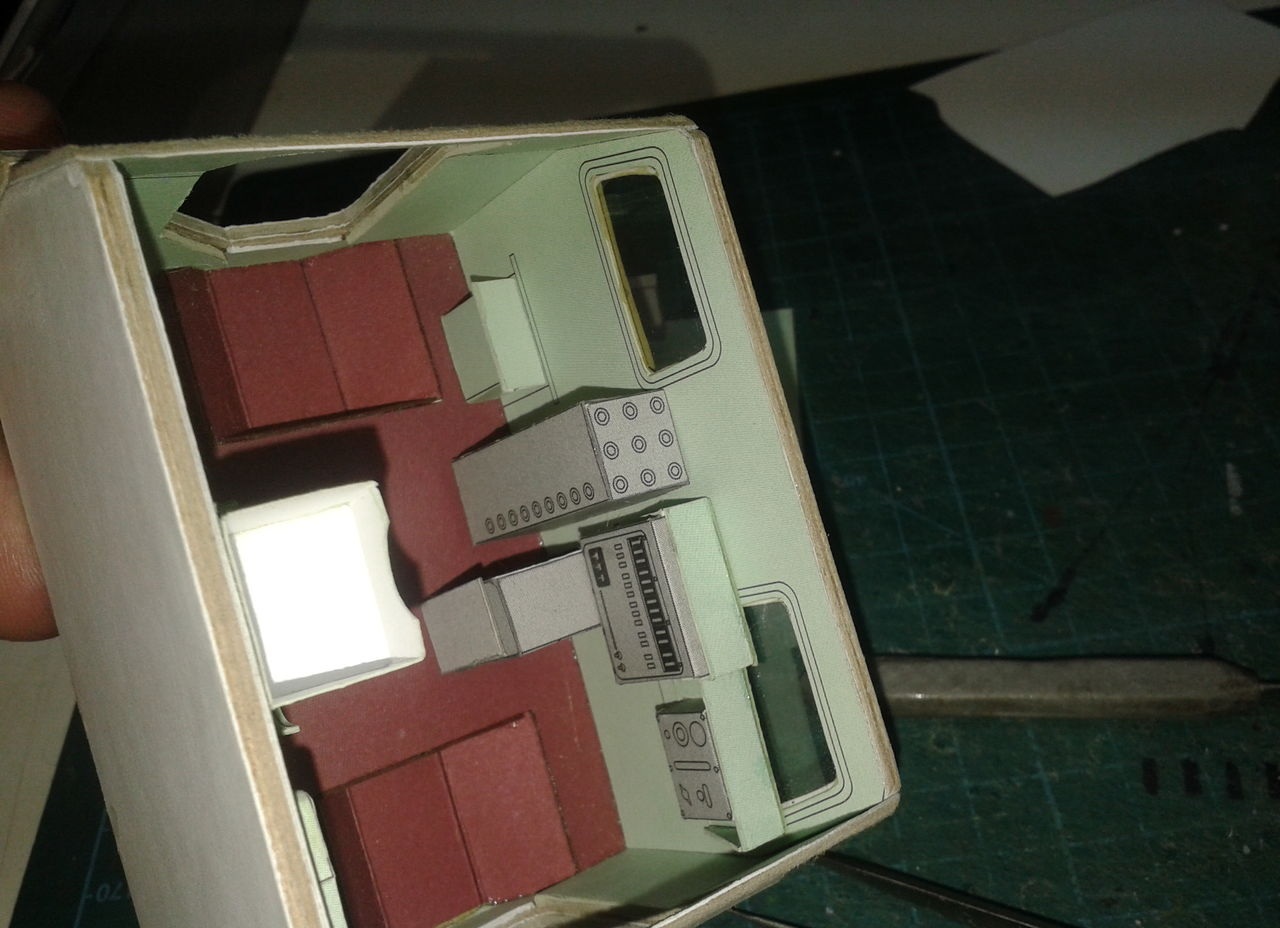

Дальше внутрянка

И обклейка торцов входных дверей на одну сторону (но в принципе можно открыть только одну дверь)

И самое плохое! отсутствие 2-х дверей!

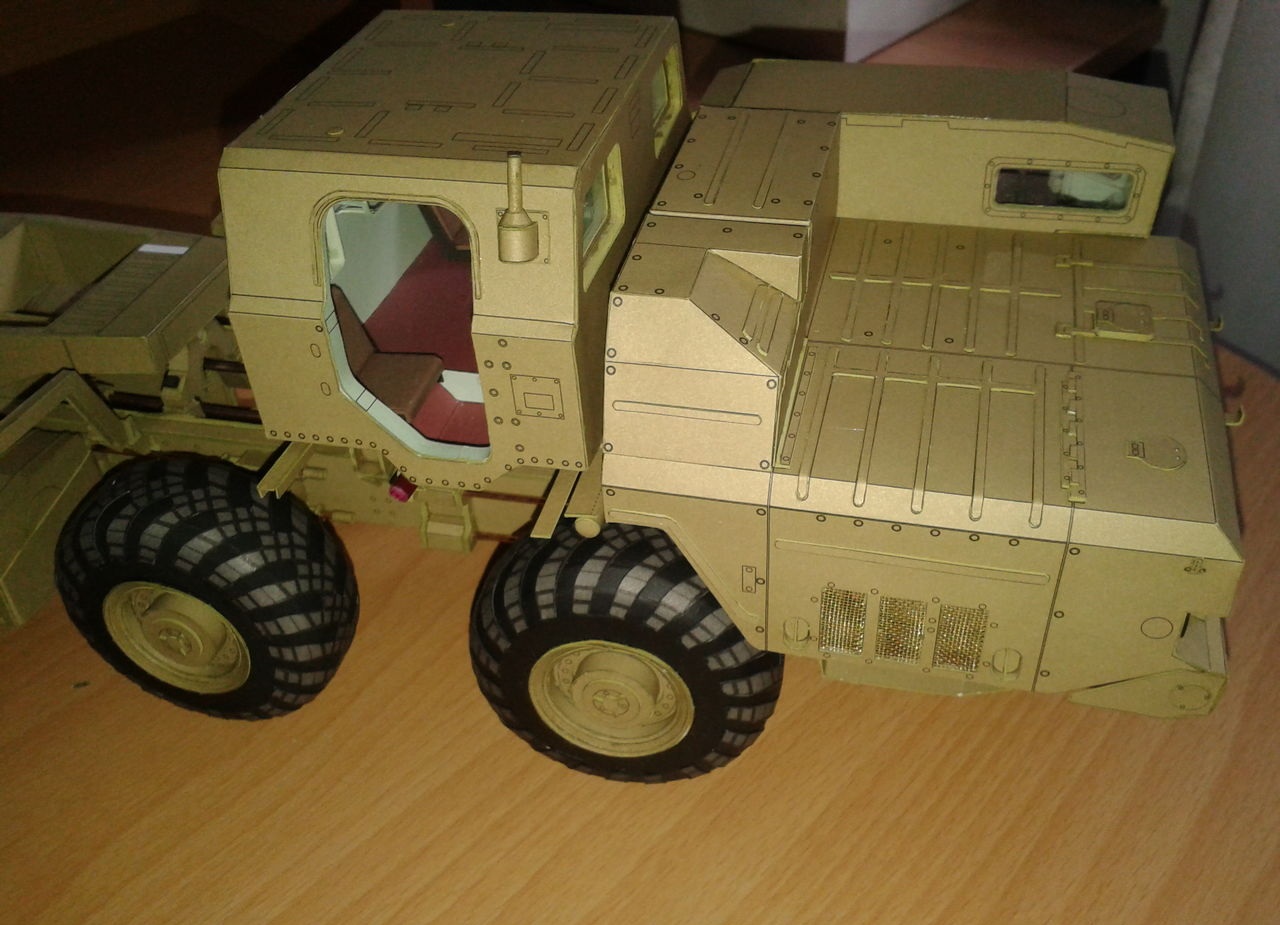

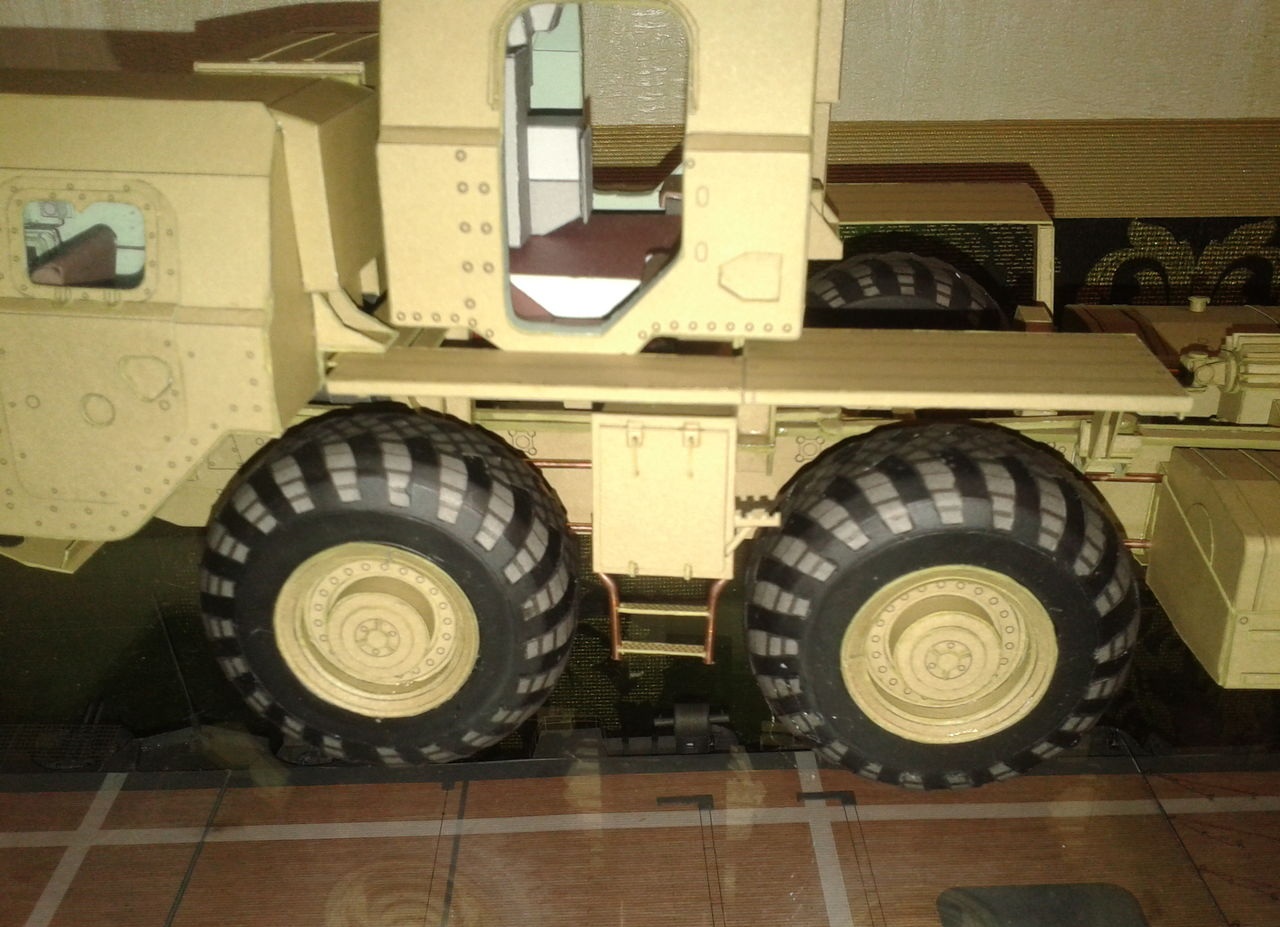

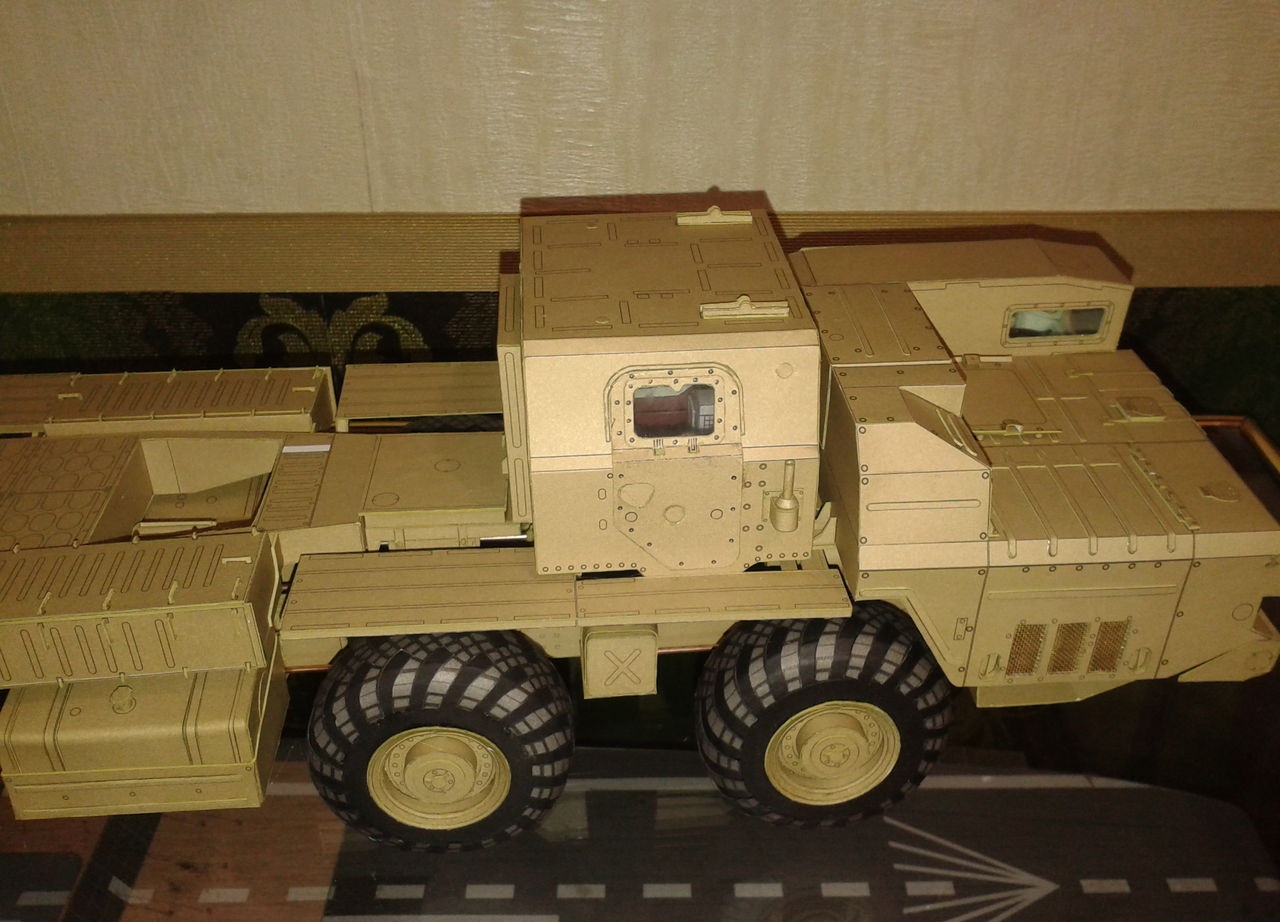

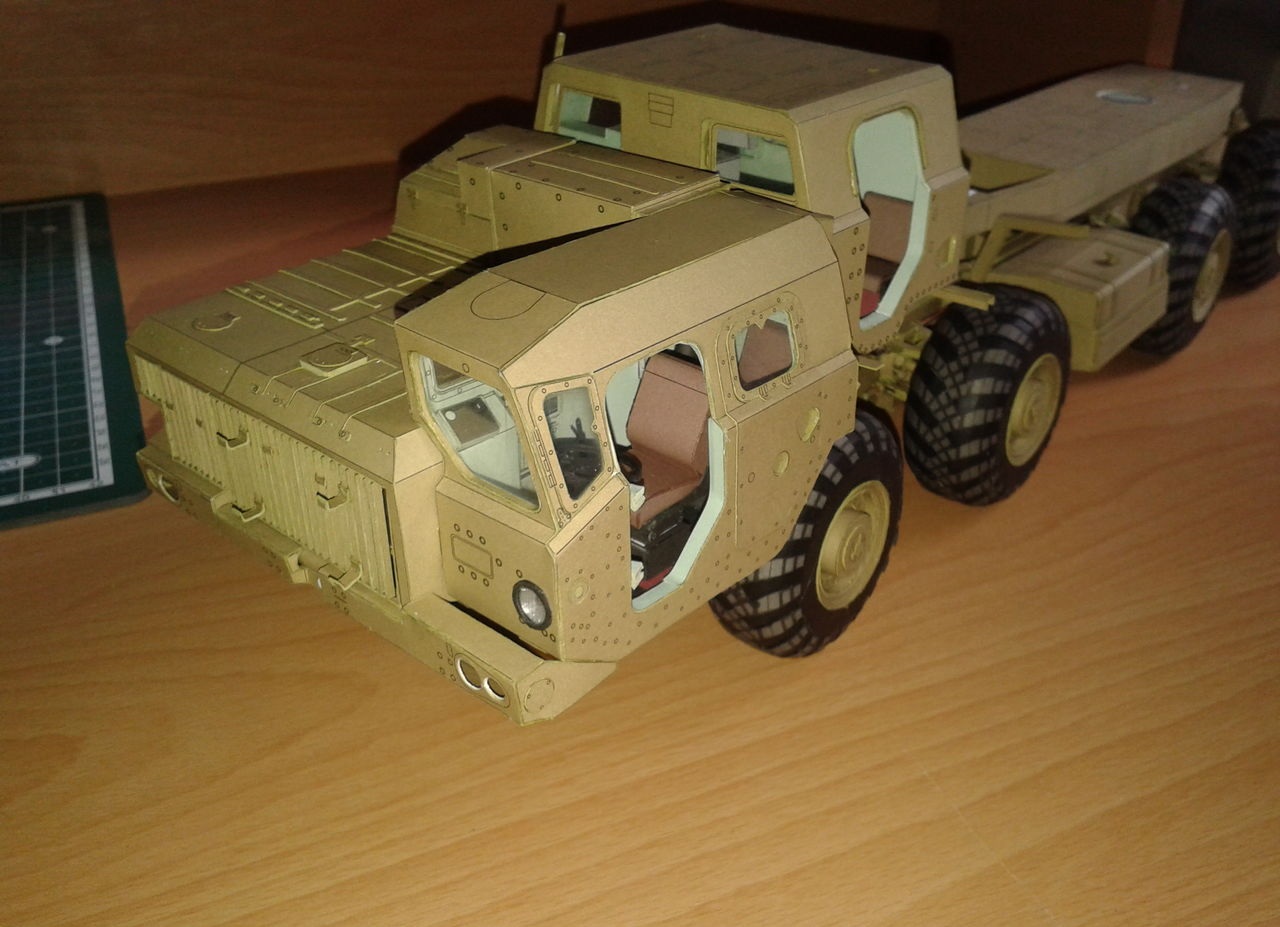

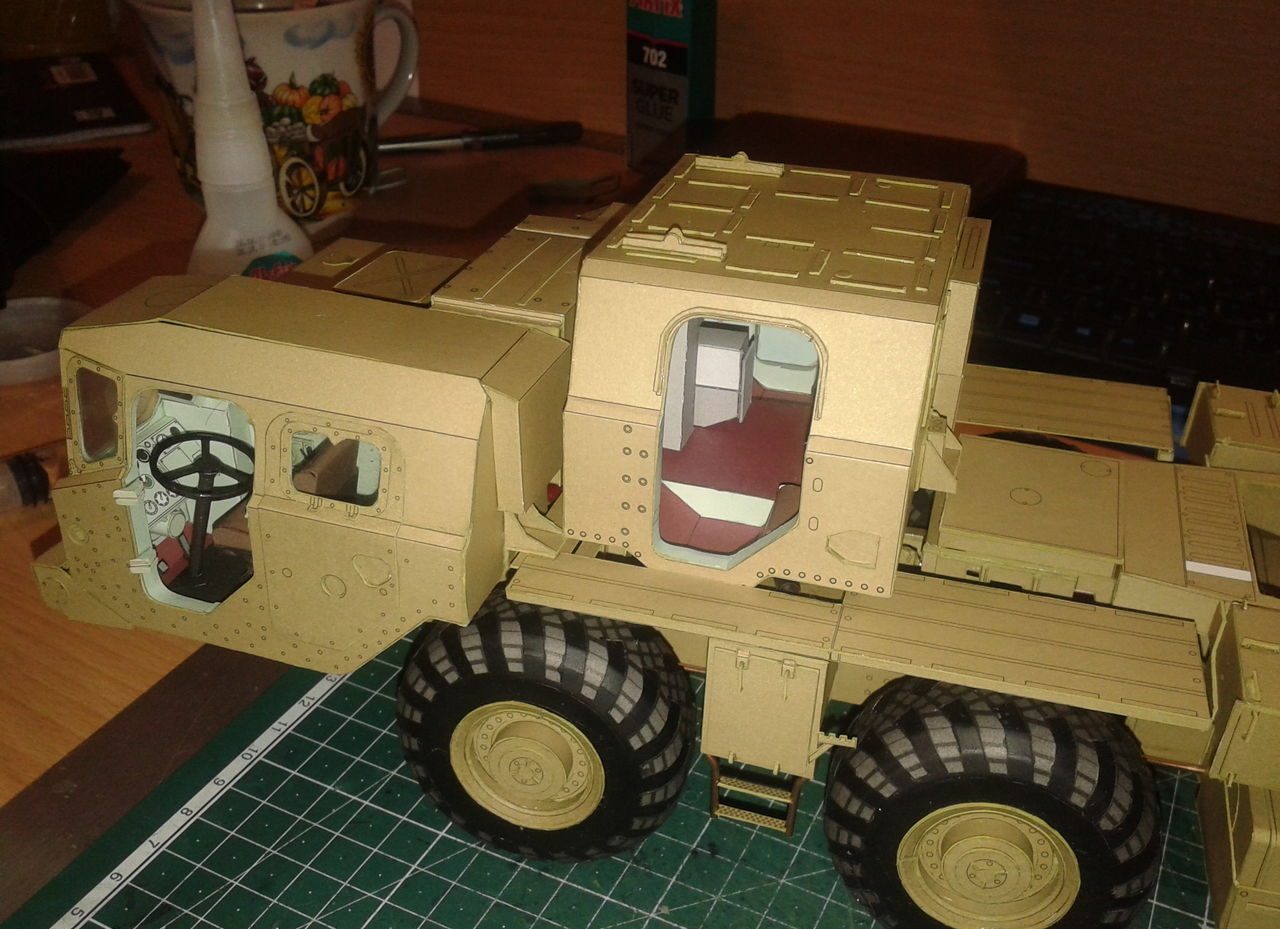

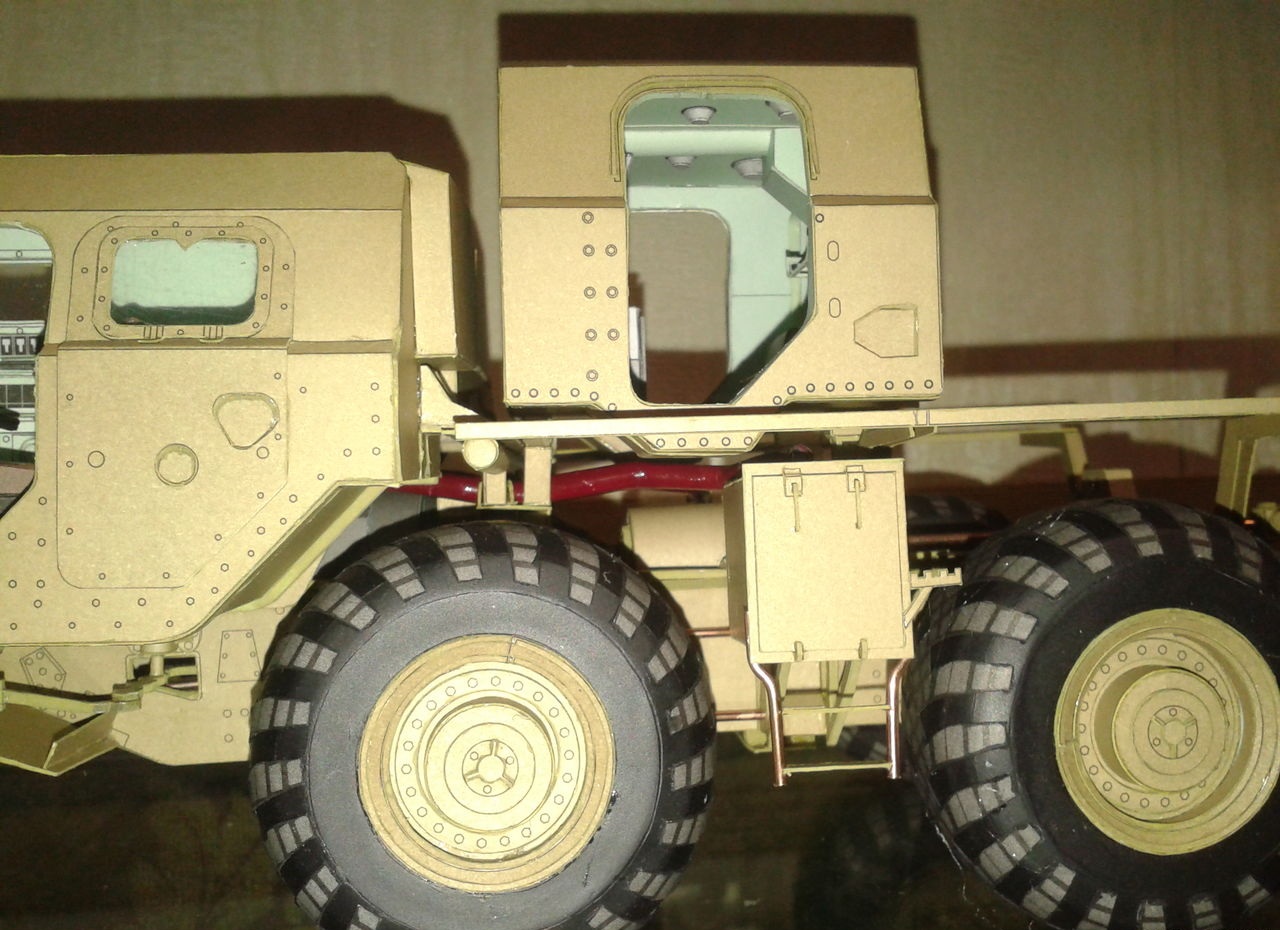

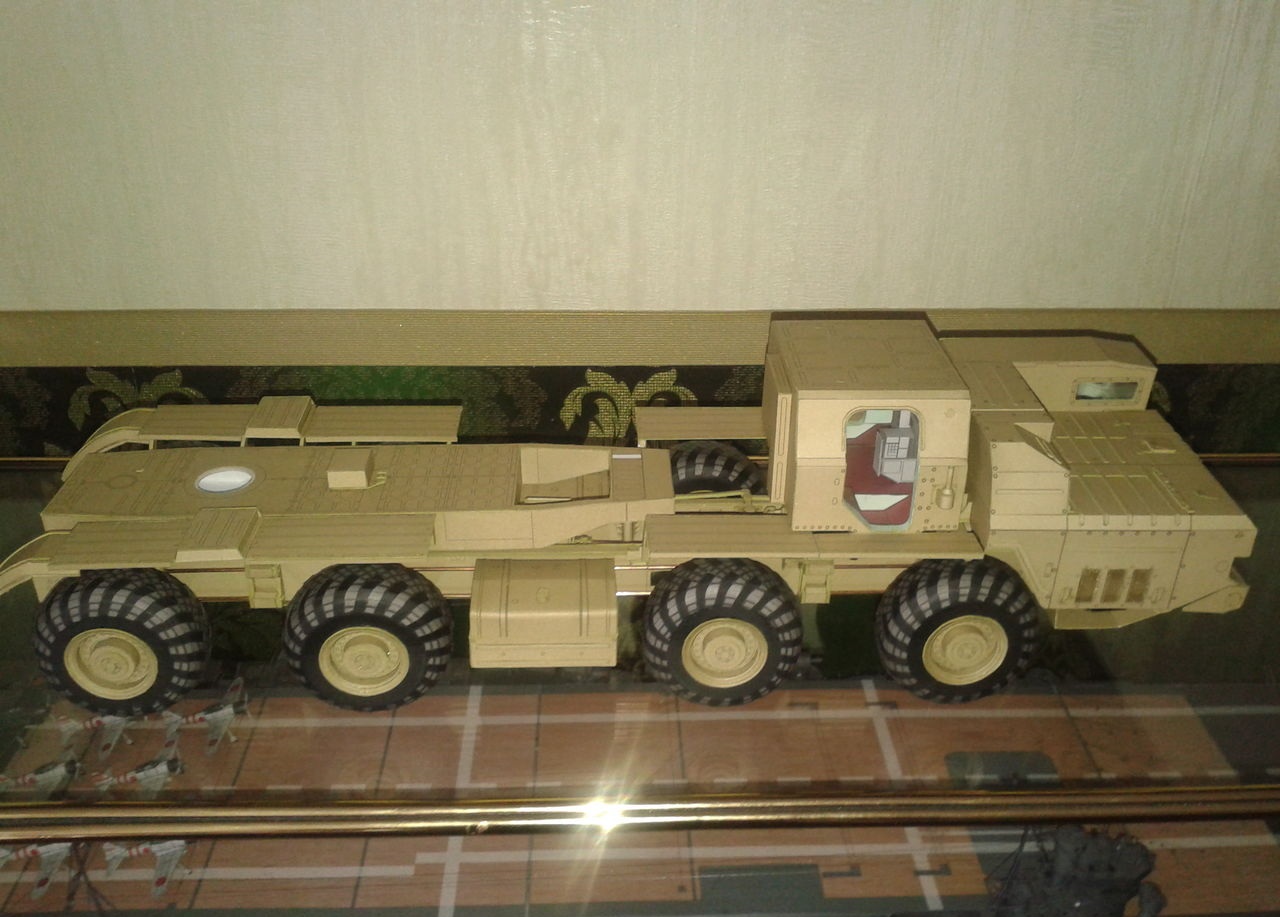

Ну и общие фото

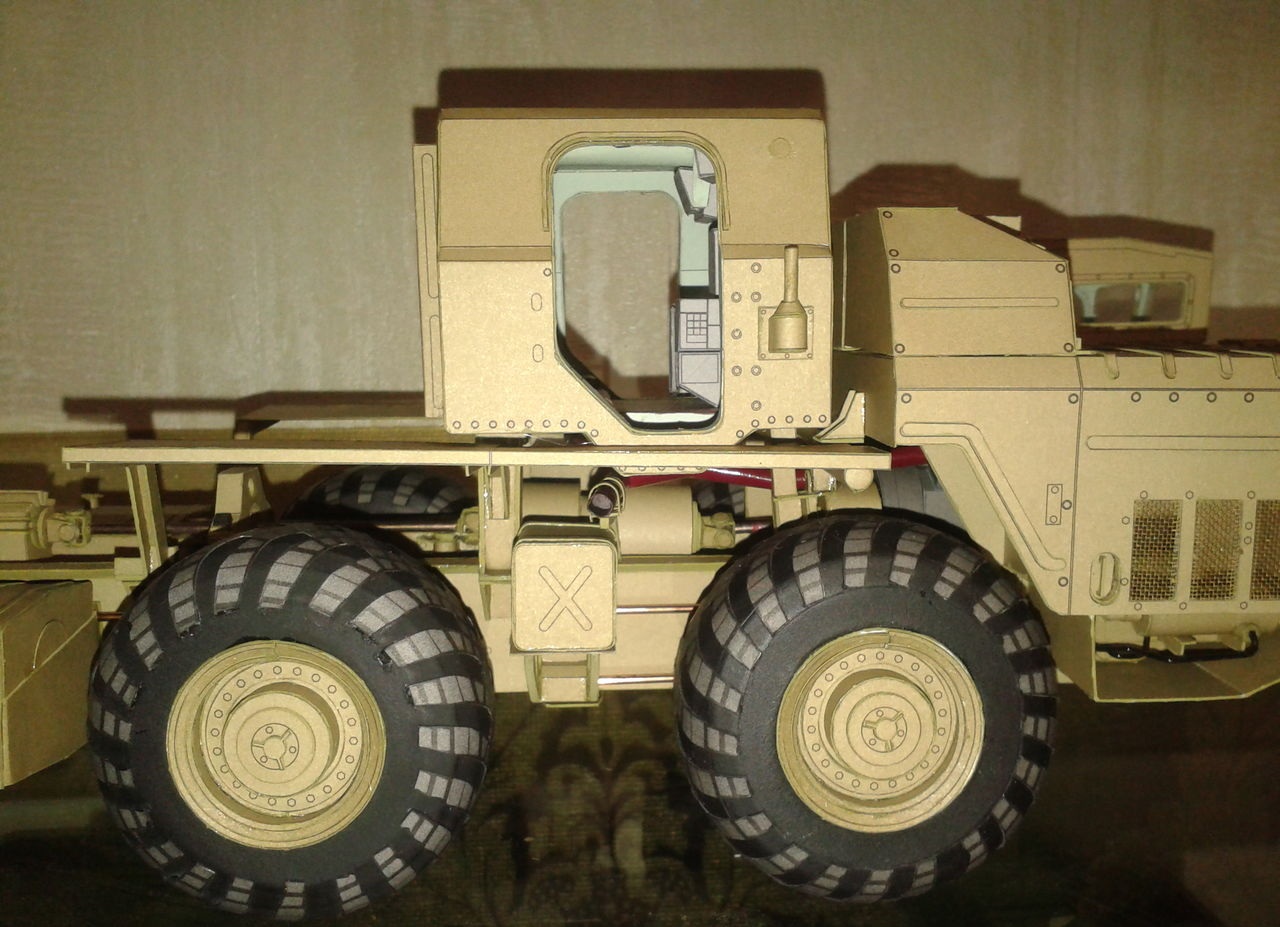

В кабине есть обе двери, просто передняя будет открыта (крепление открытой двери такое, что очень неудобно проводить дальнейшую сборку если ее установить) Отсутствуют две двери отсека (управления вооружением? ) или та кабина что находится сзади.
Пока так, платформа не закреплена, закреплю после установки поворотного механизма

Продолжу

Выхлопные трубы пришлось выгибать. Наверное движок установлен слишком близко. Также убрал одно из креплений выхлопной трубы, ящик не становился на место.

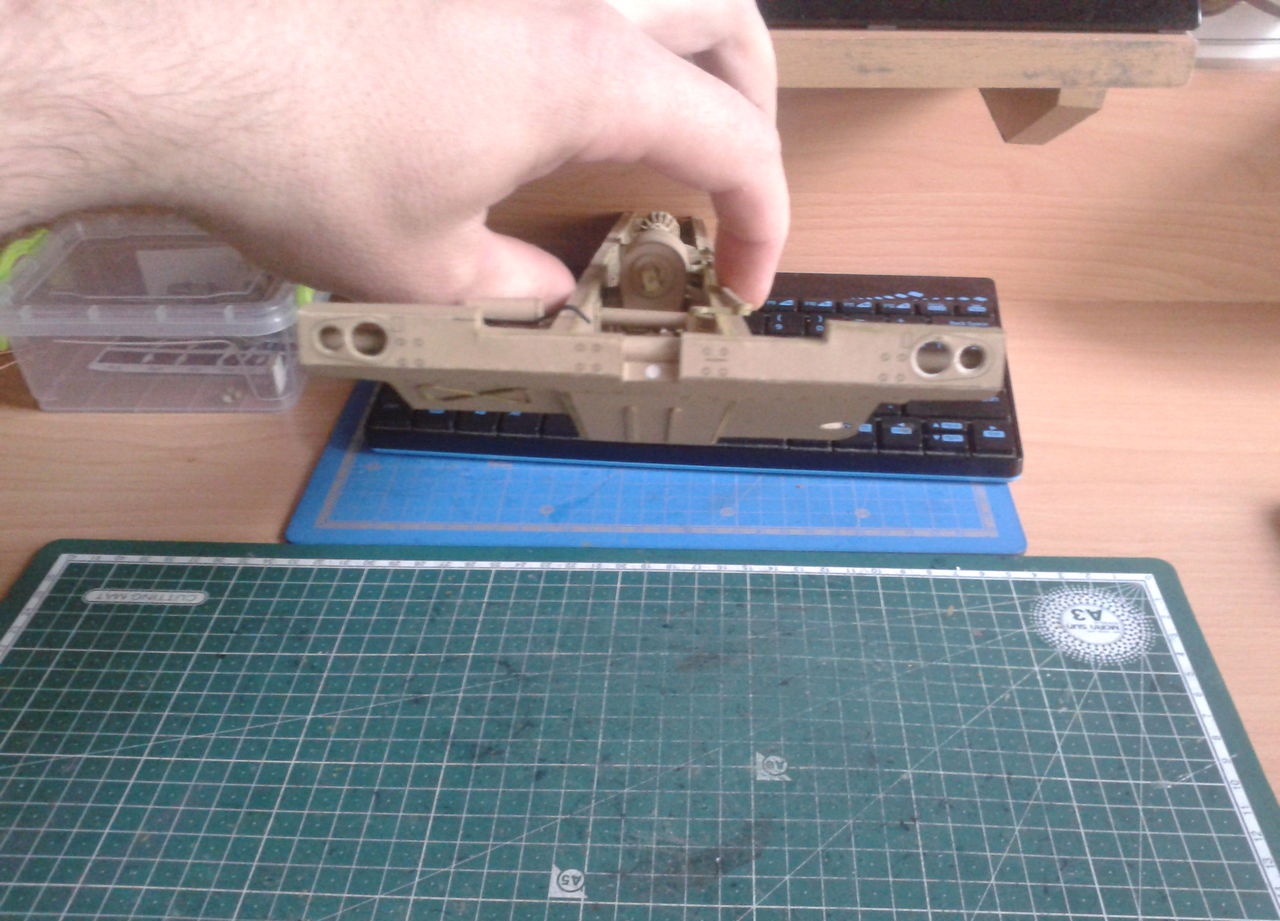

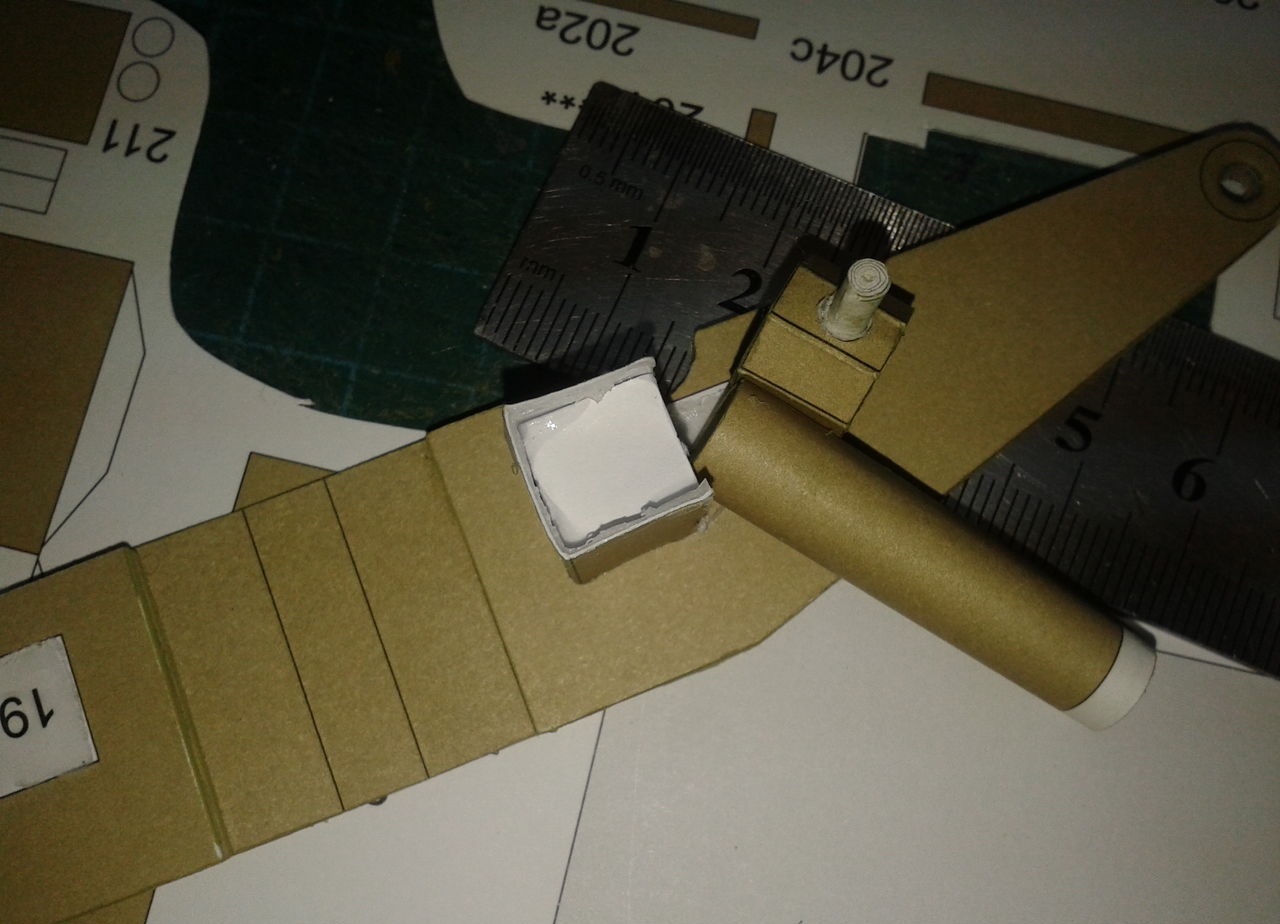

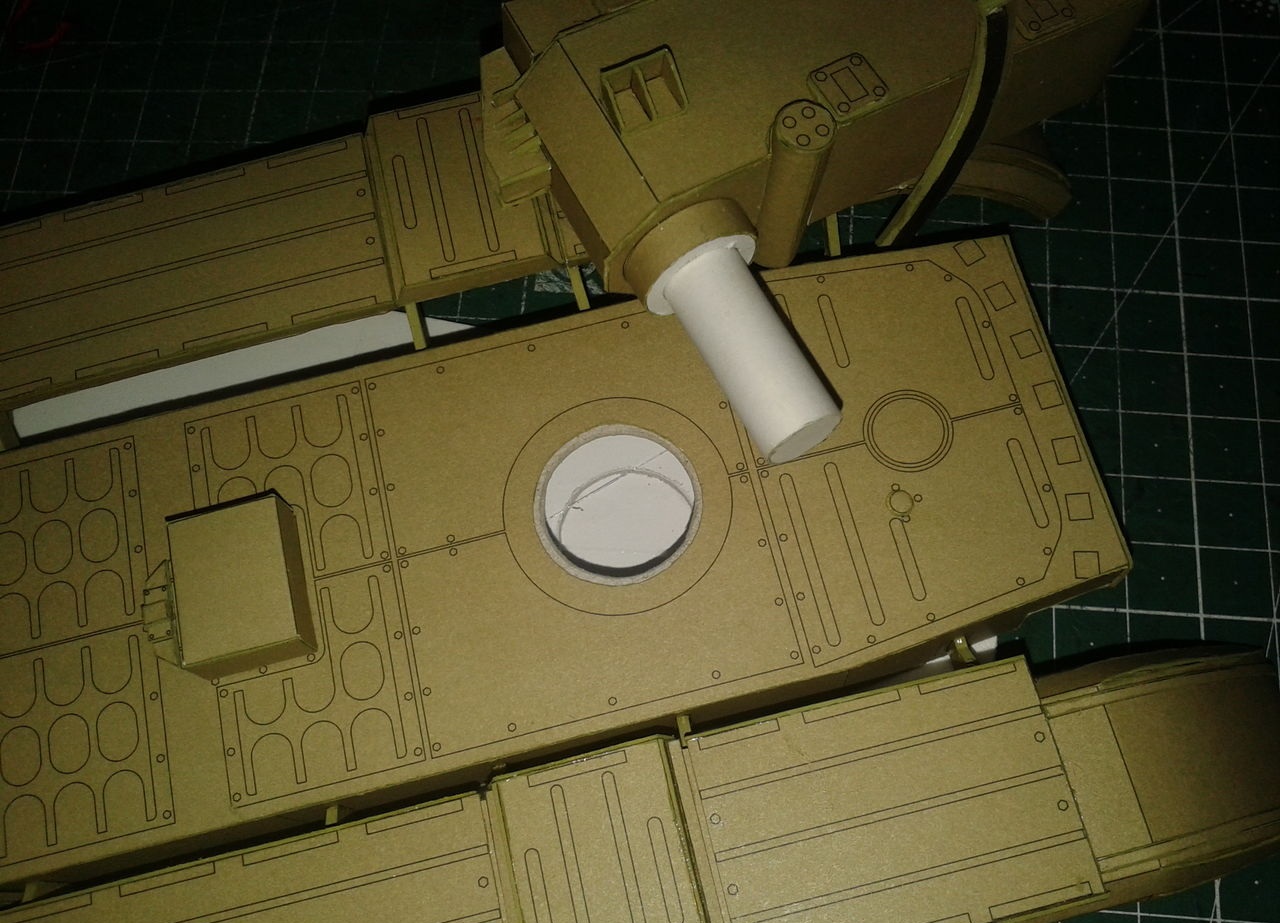

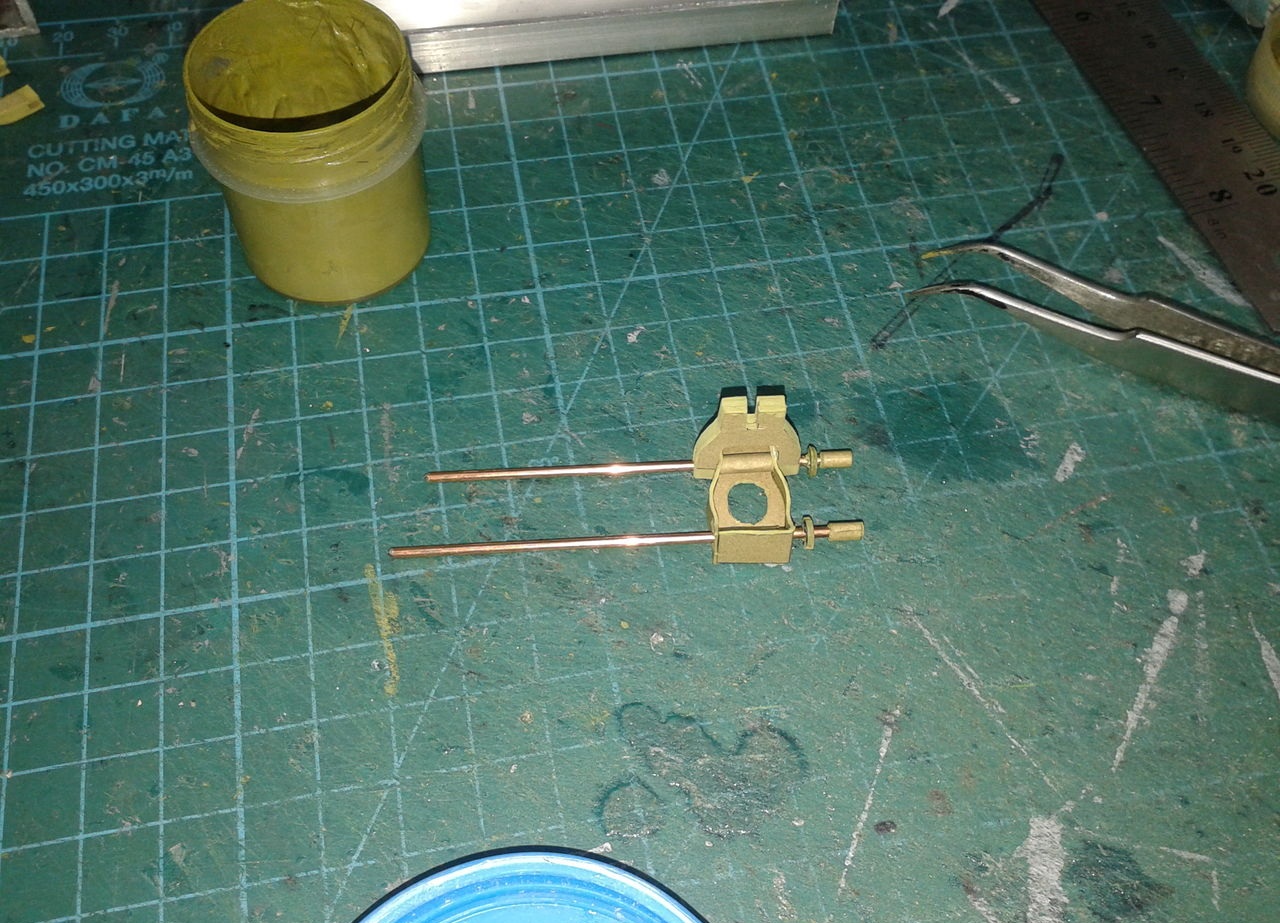

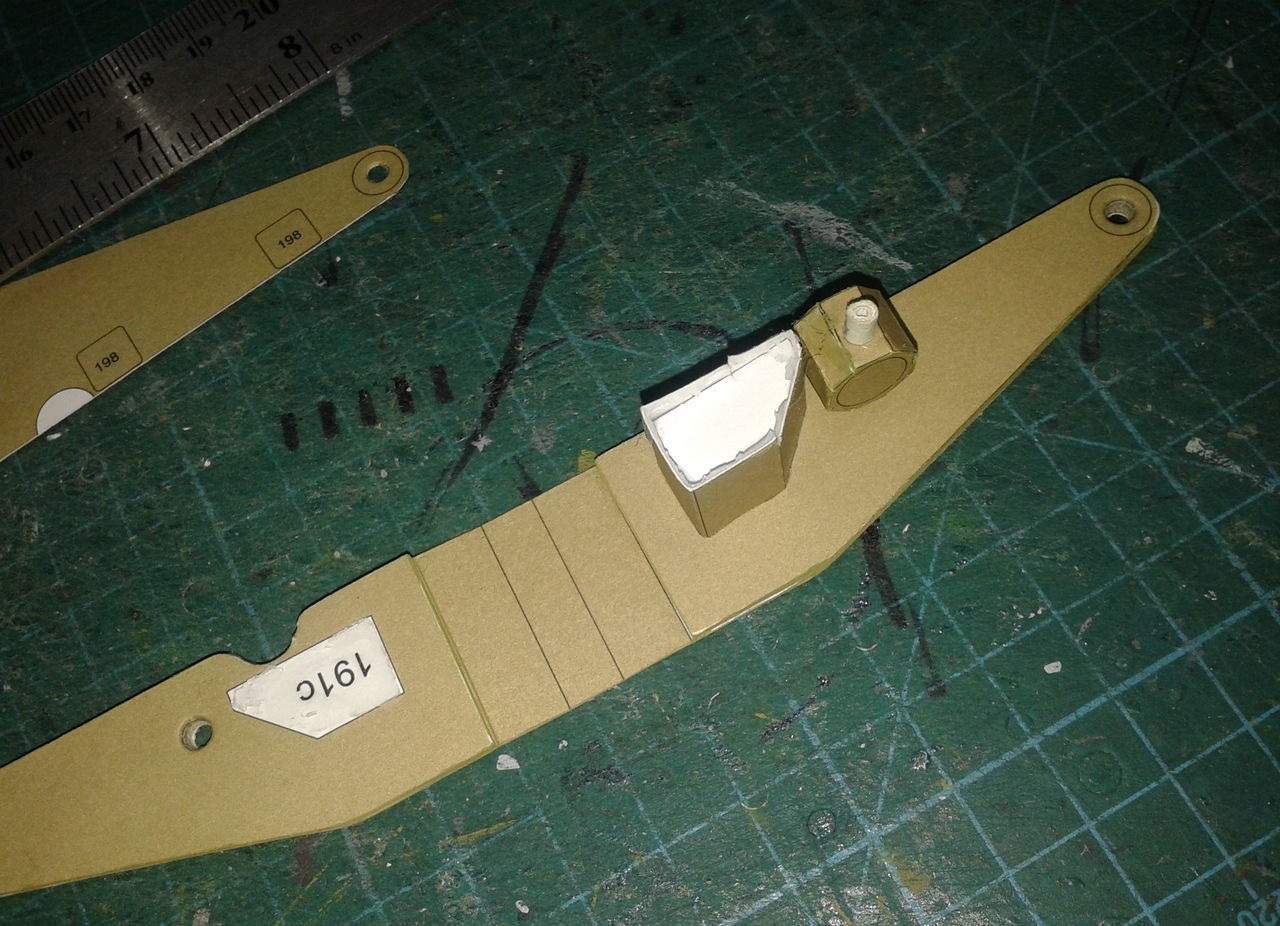

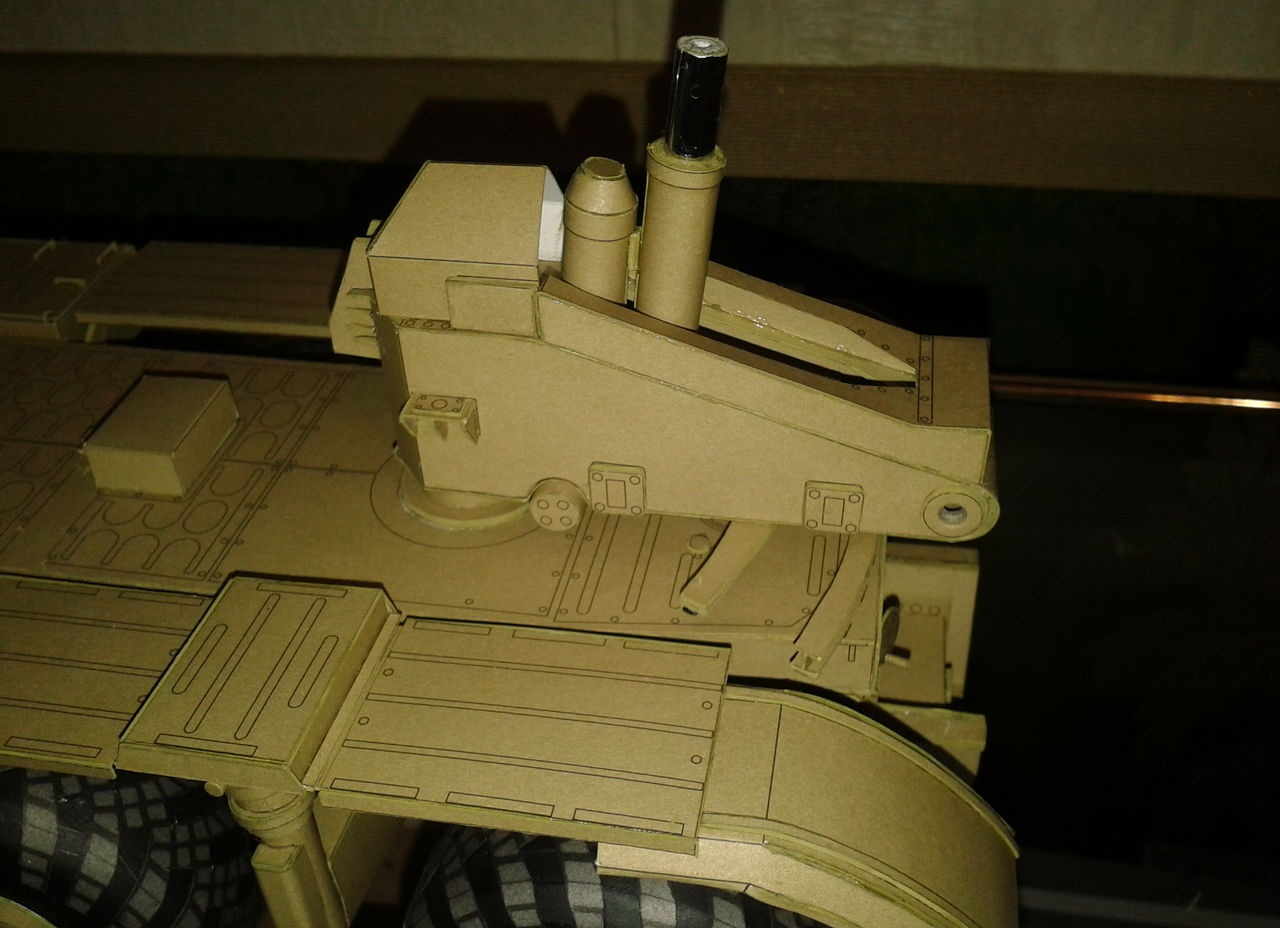

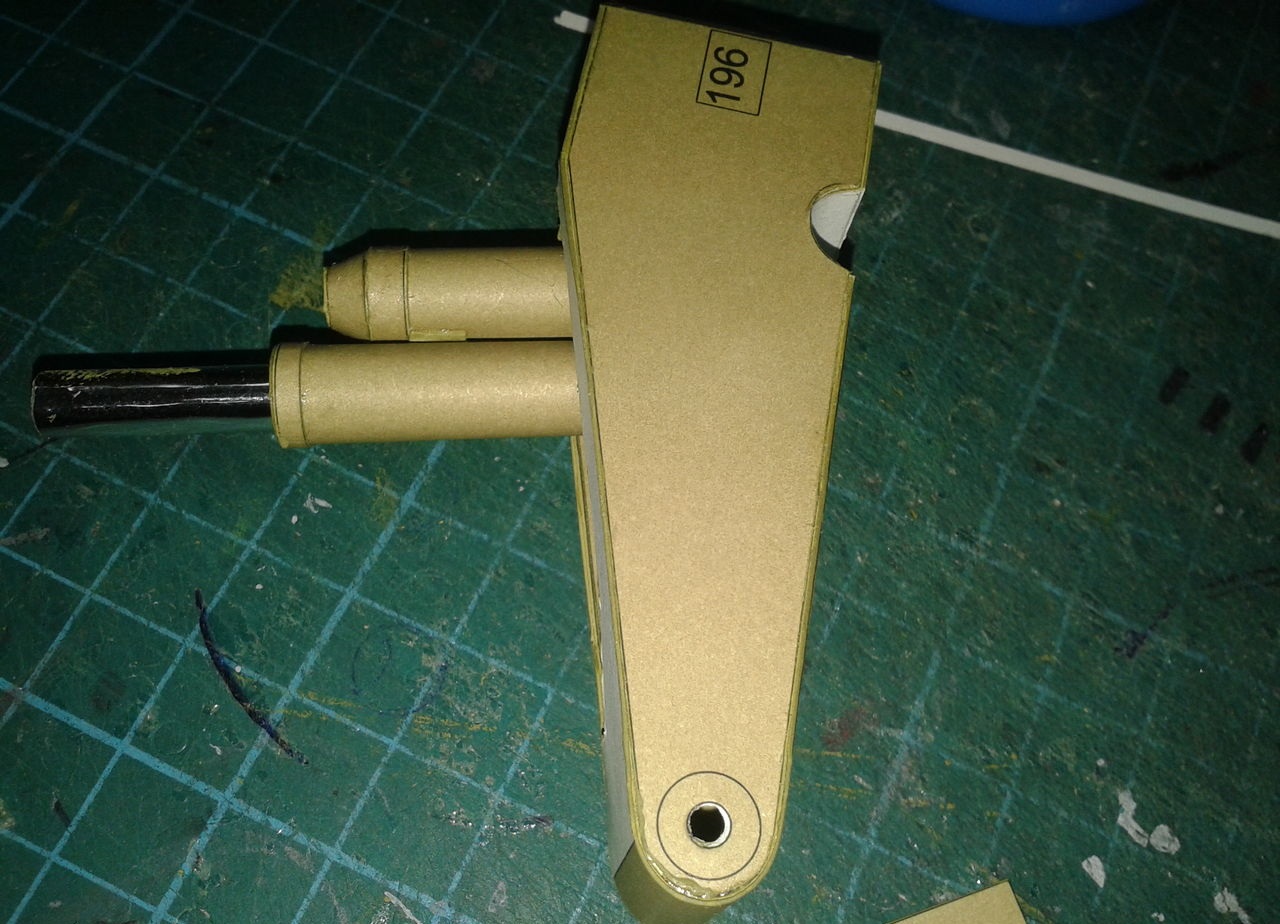

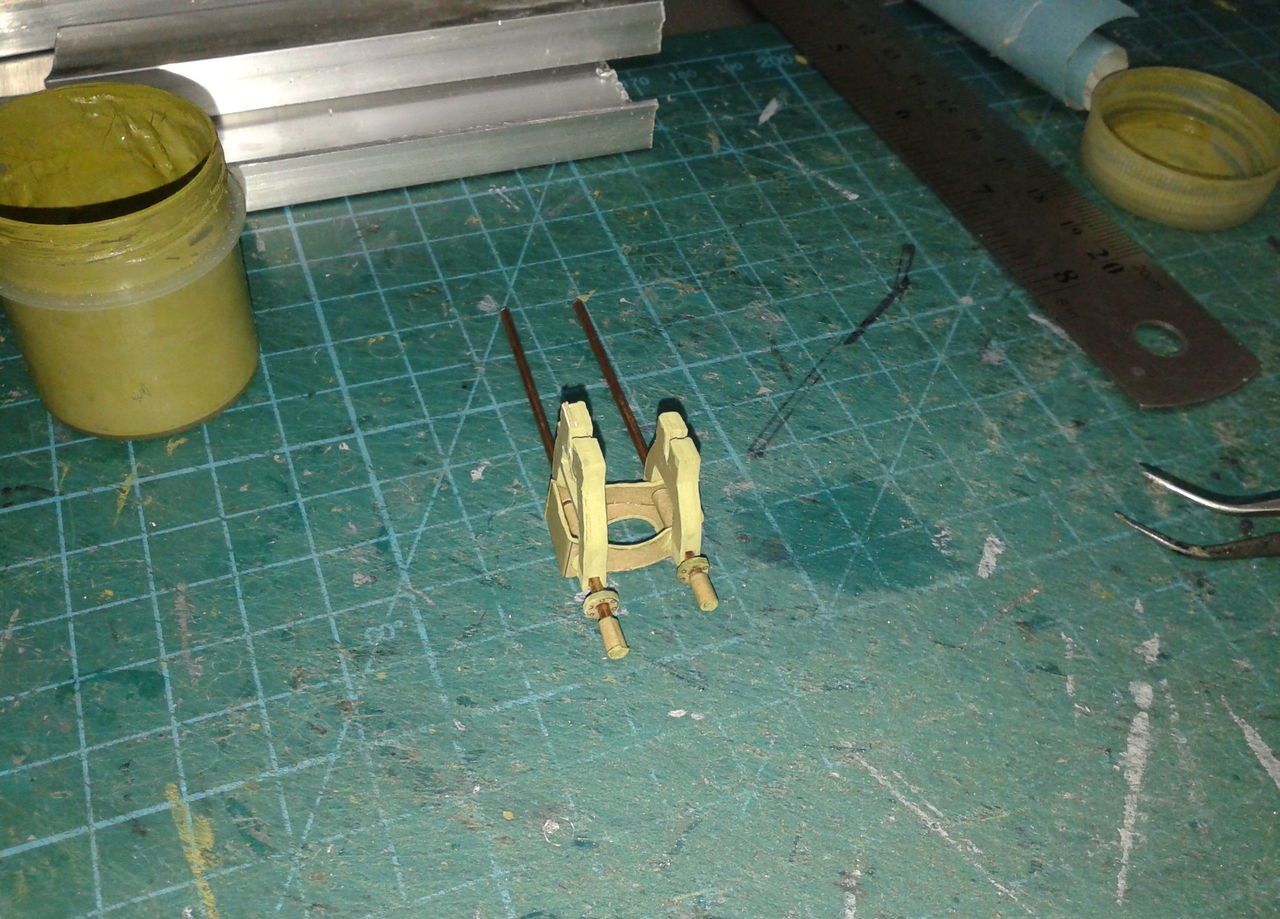

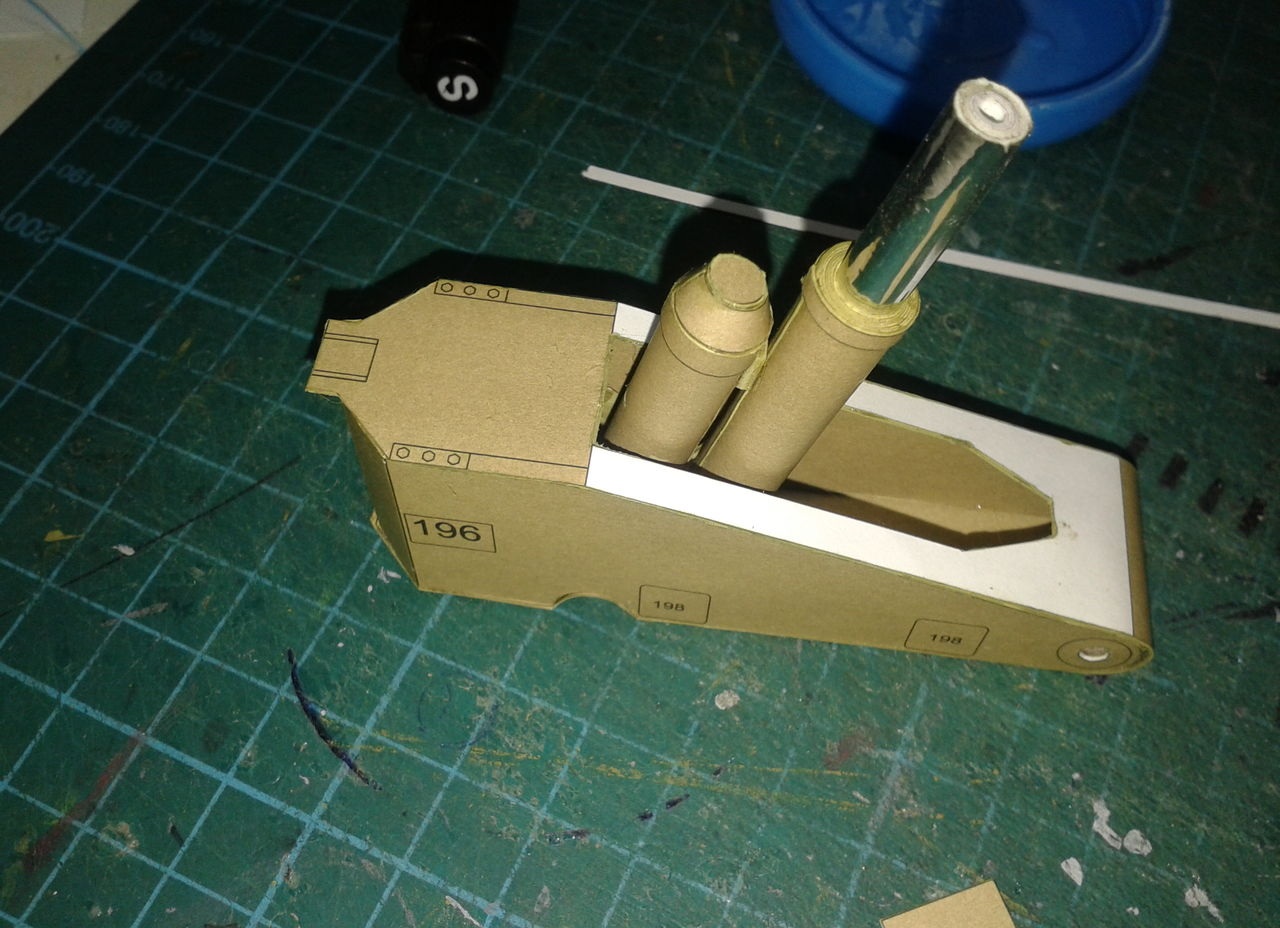

И стал монтировать поворотное устройство и тут...

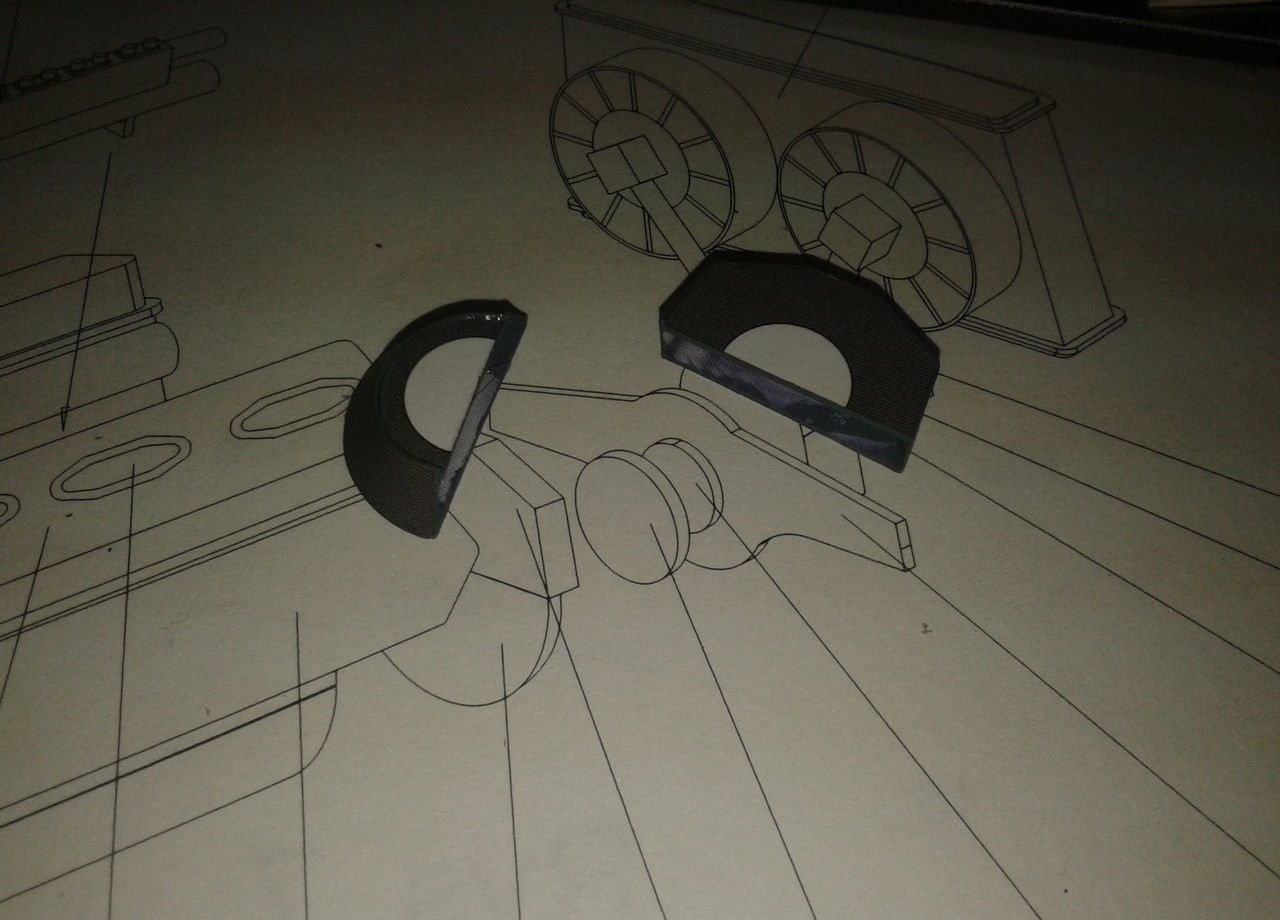

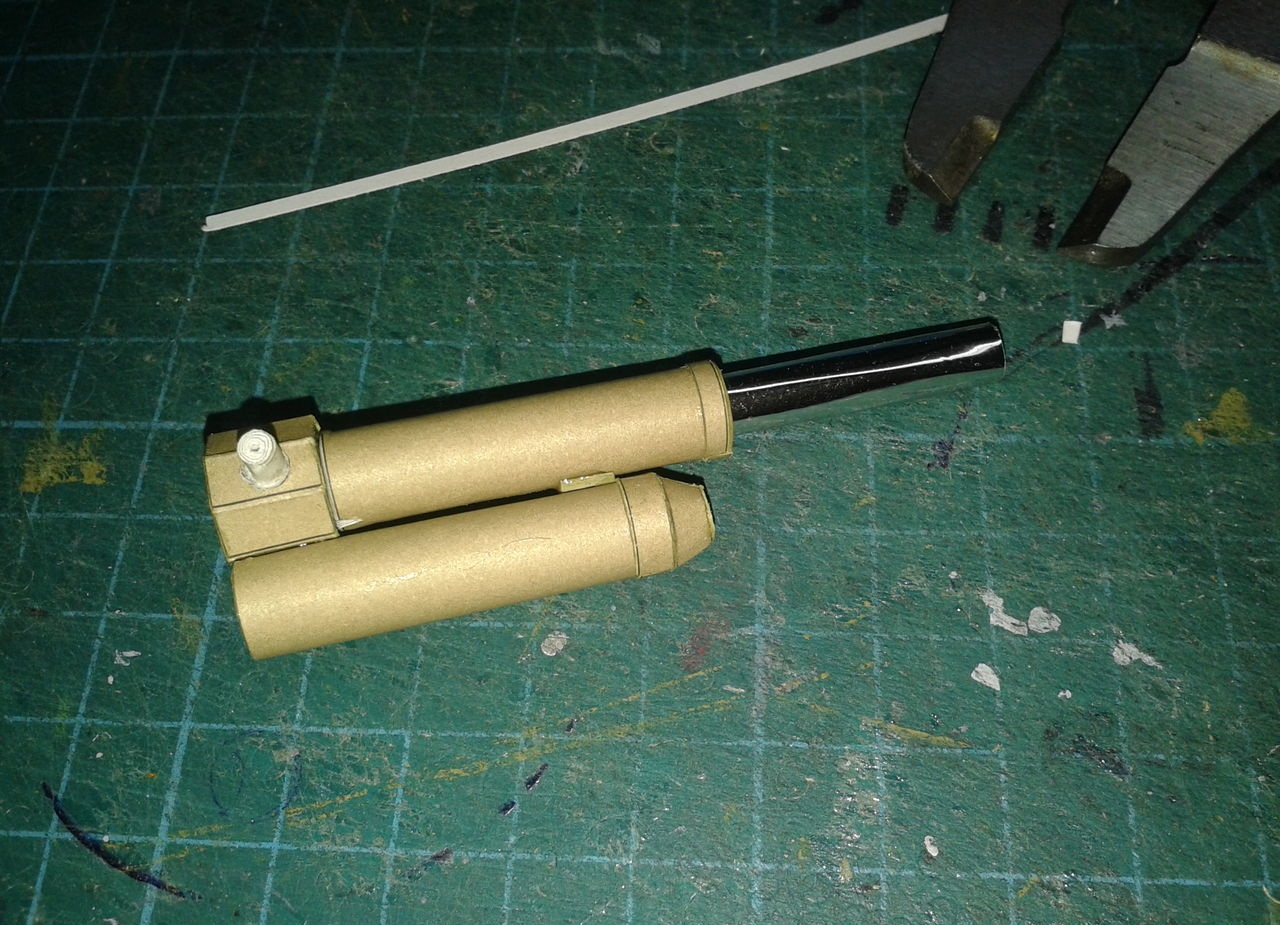

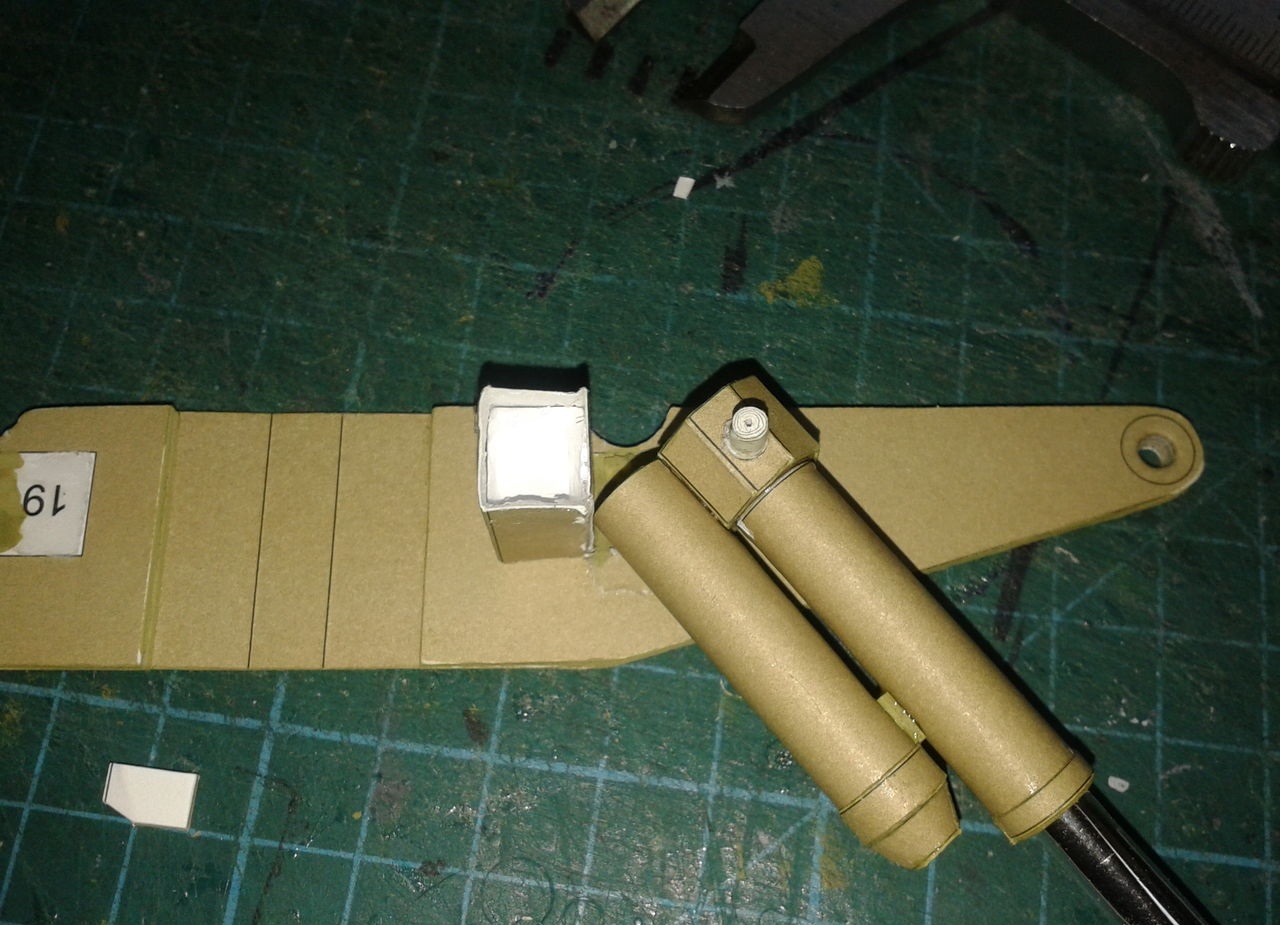

Вообщем пришлось подрезать центральную "опору" для того чтоб гидроцилиндр нормально ходил.

А тут как-то так wink

Наверное не надо было прорезать в низу отверстие

Вот так решил проблему

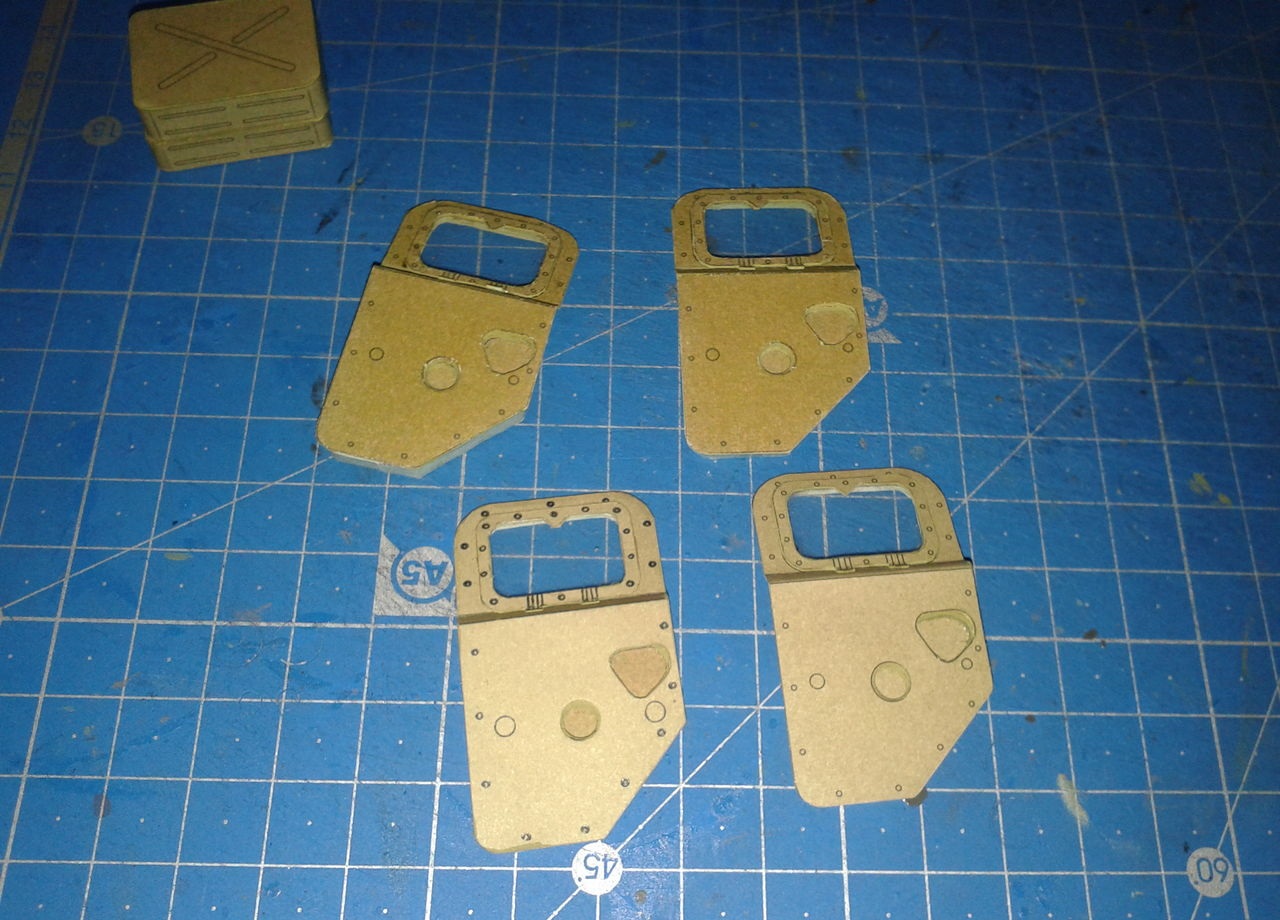

Немного пособирал двери

Верхние забраковал, нижние левая самодельная правая мзжурнальная

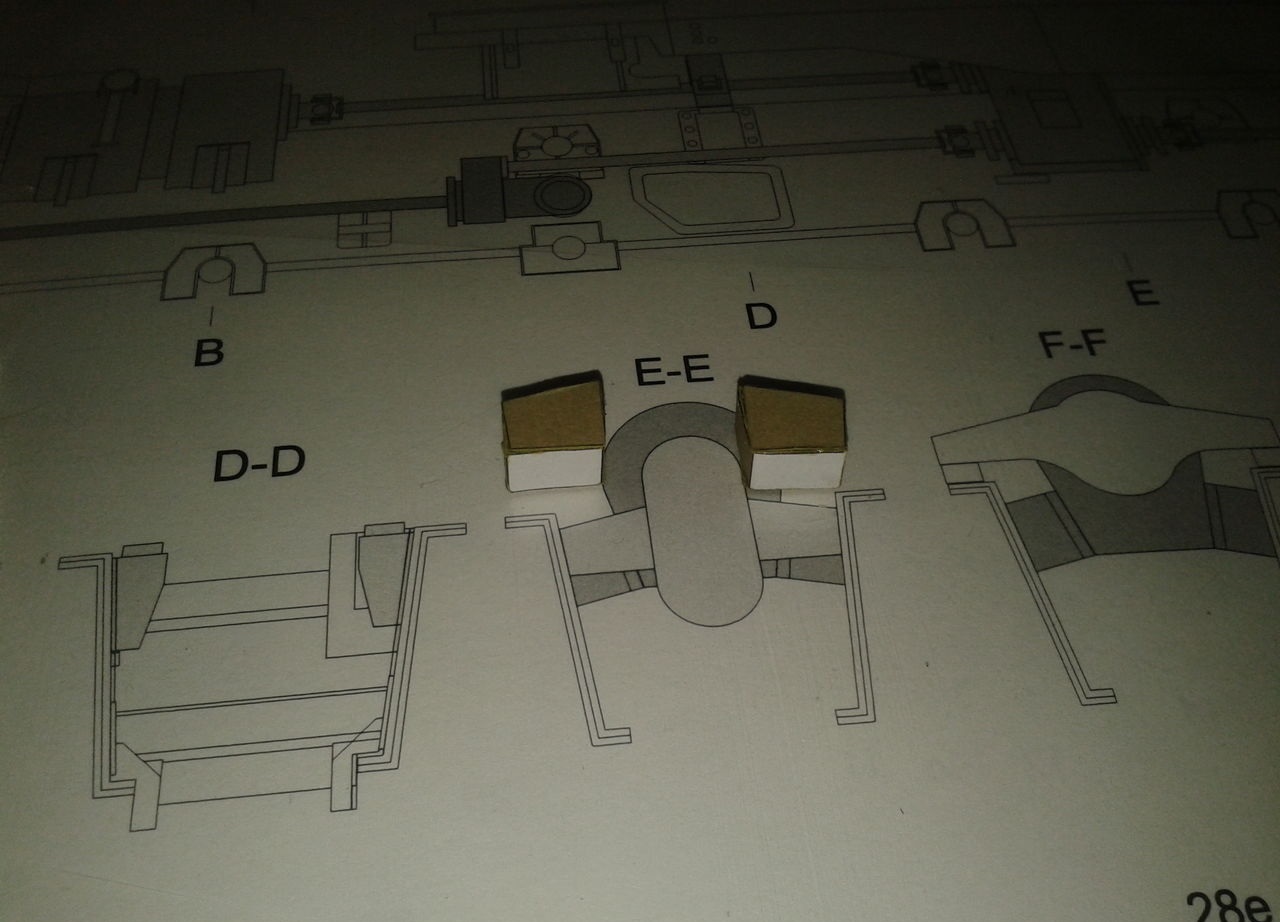

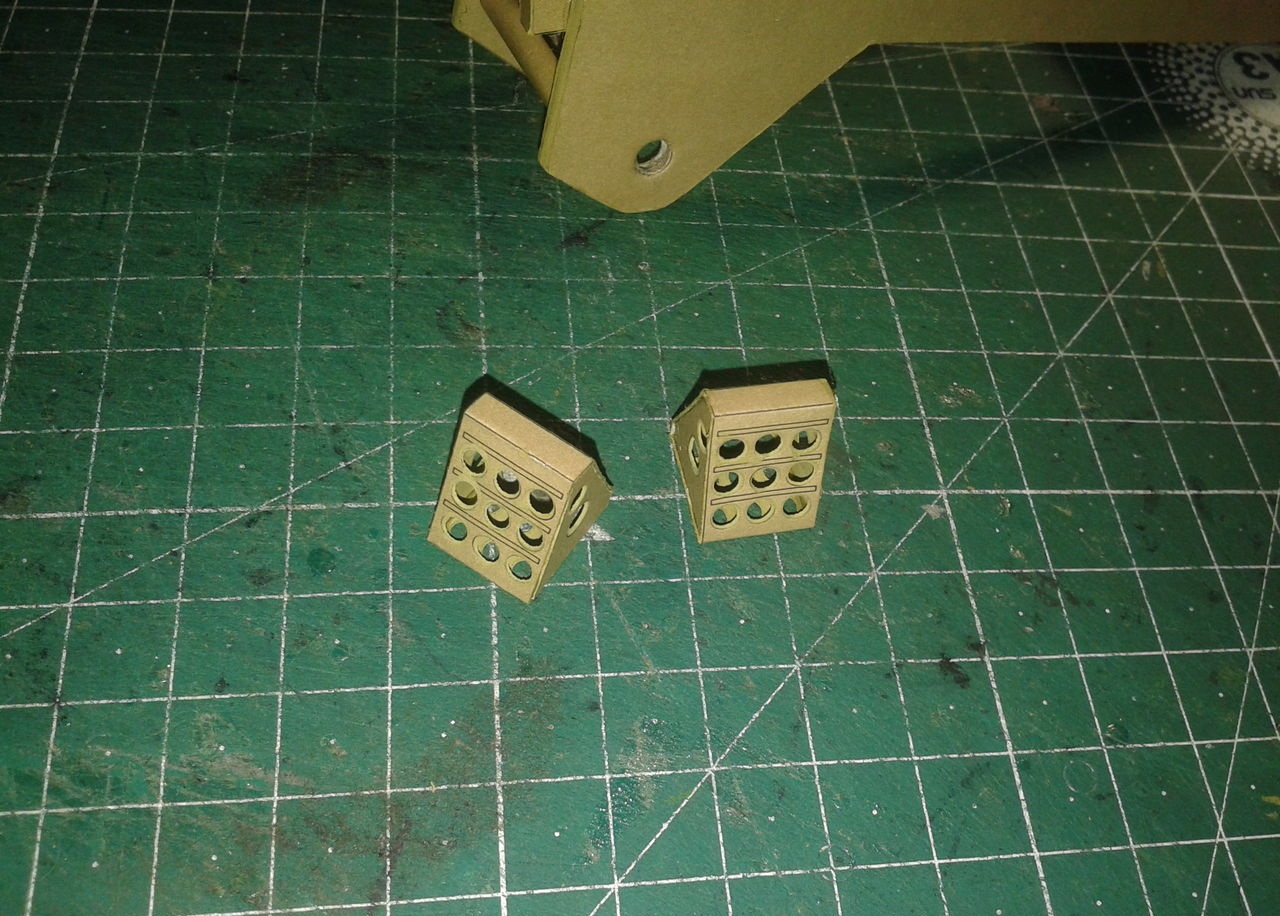

Ящики наверное надо сюда положить, ато нет в инструкции информации о них.

Да, тогда я правильно поставил.

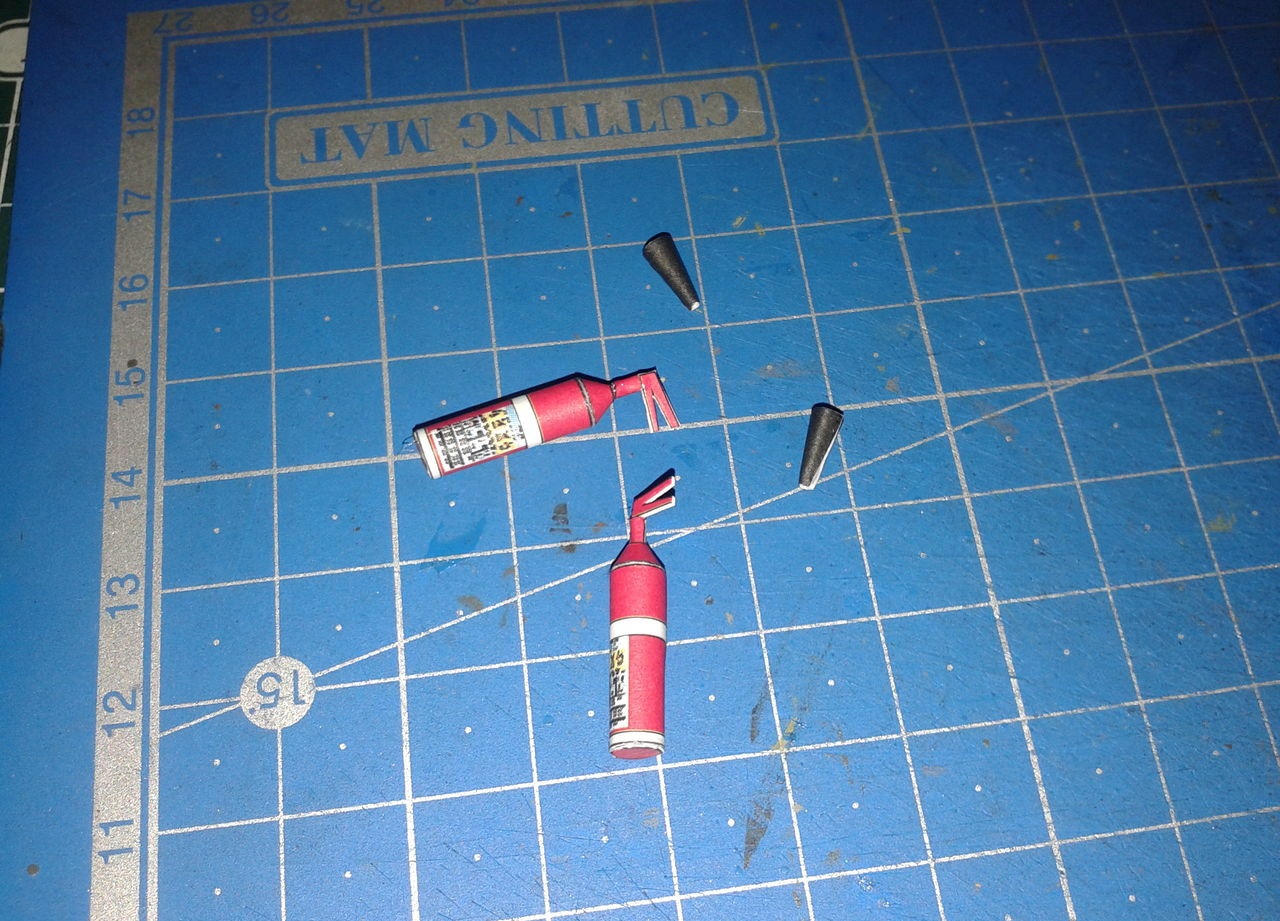

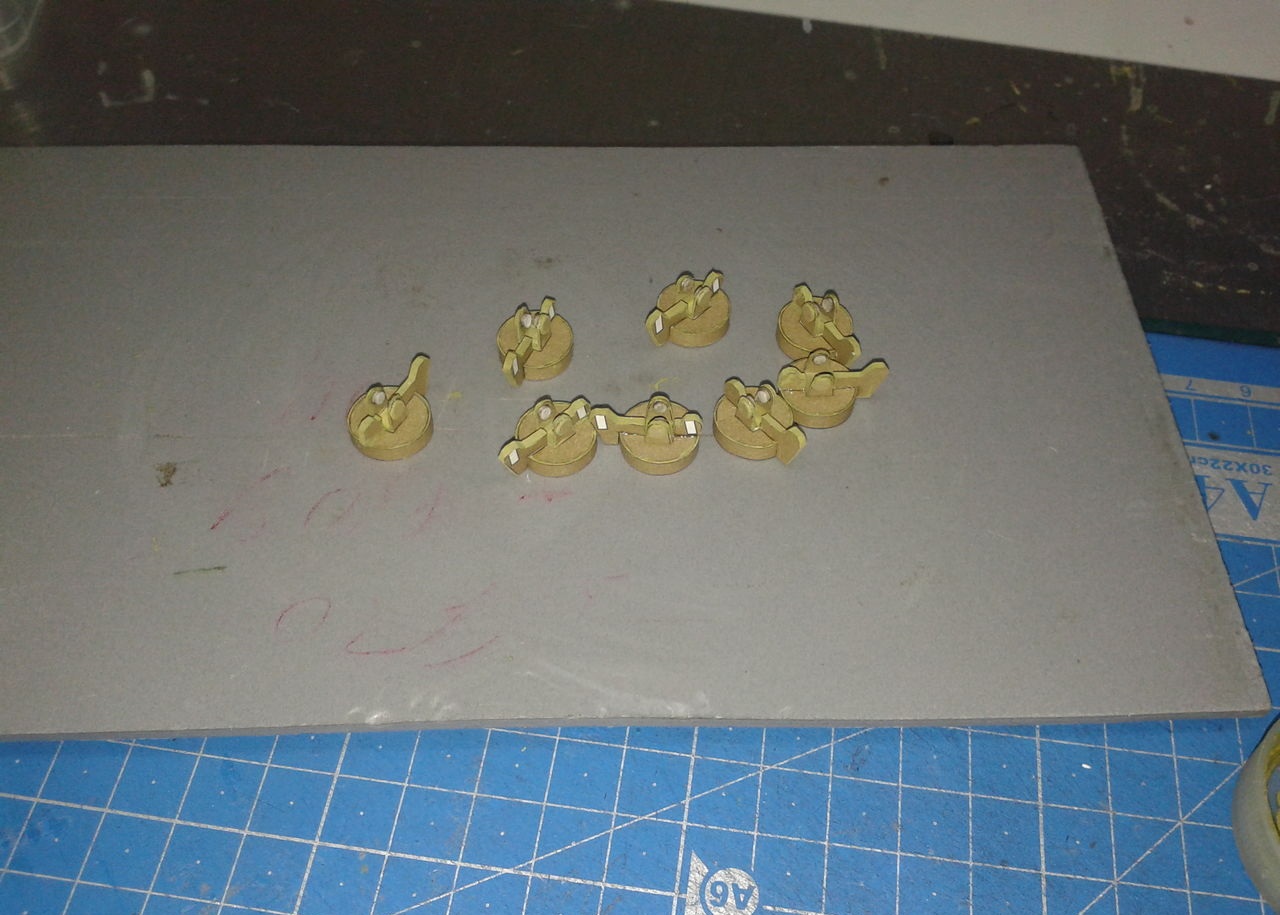

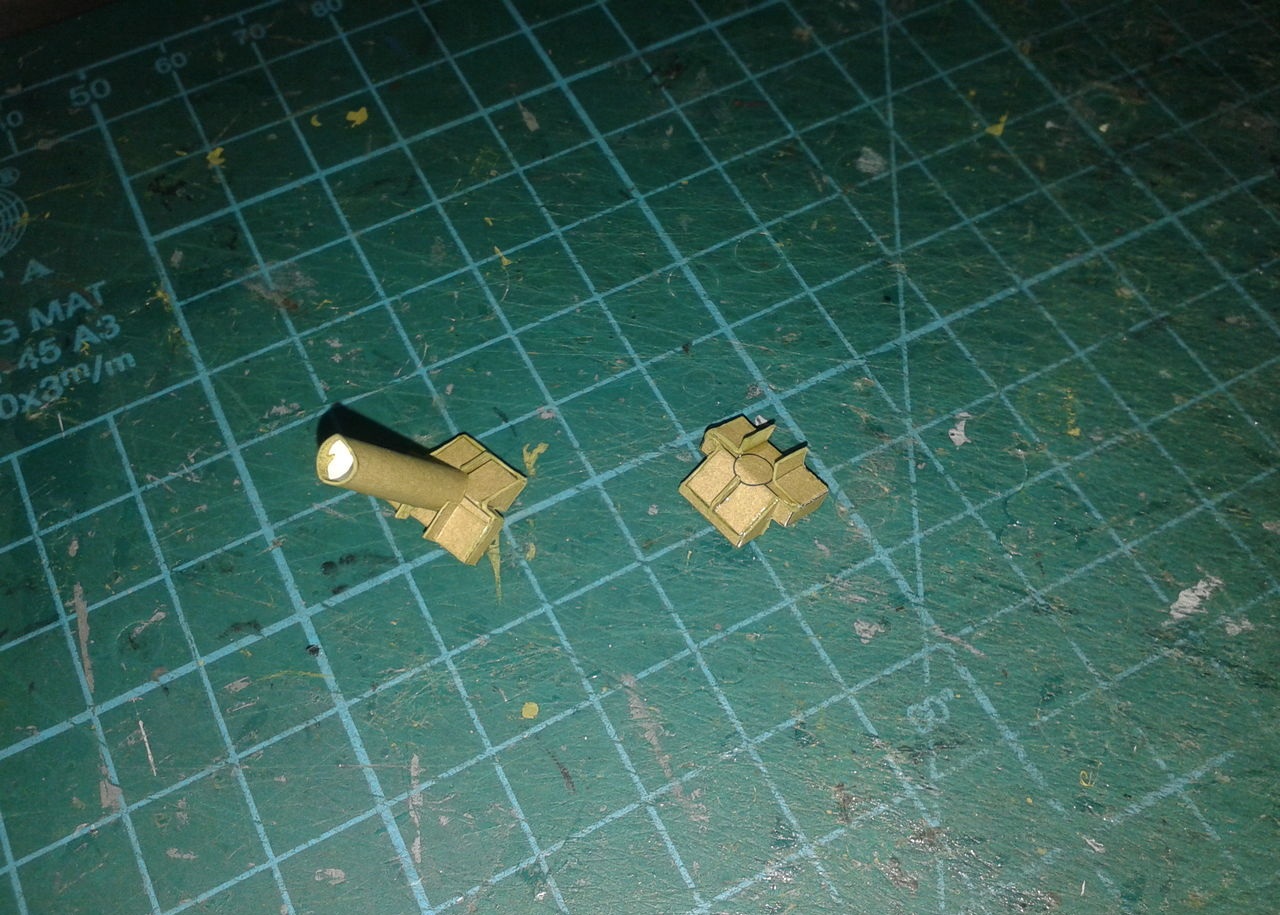

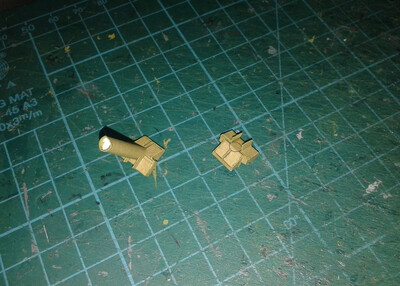

Ну и собрал огнетушители.

Наверное сделаю такими

Продолжу

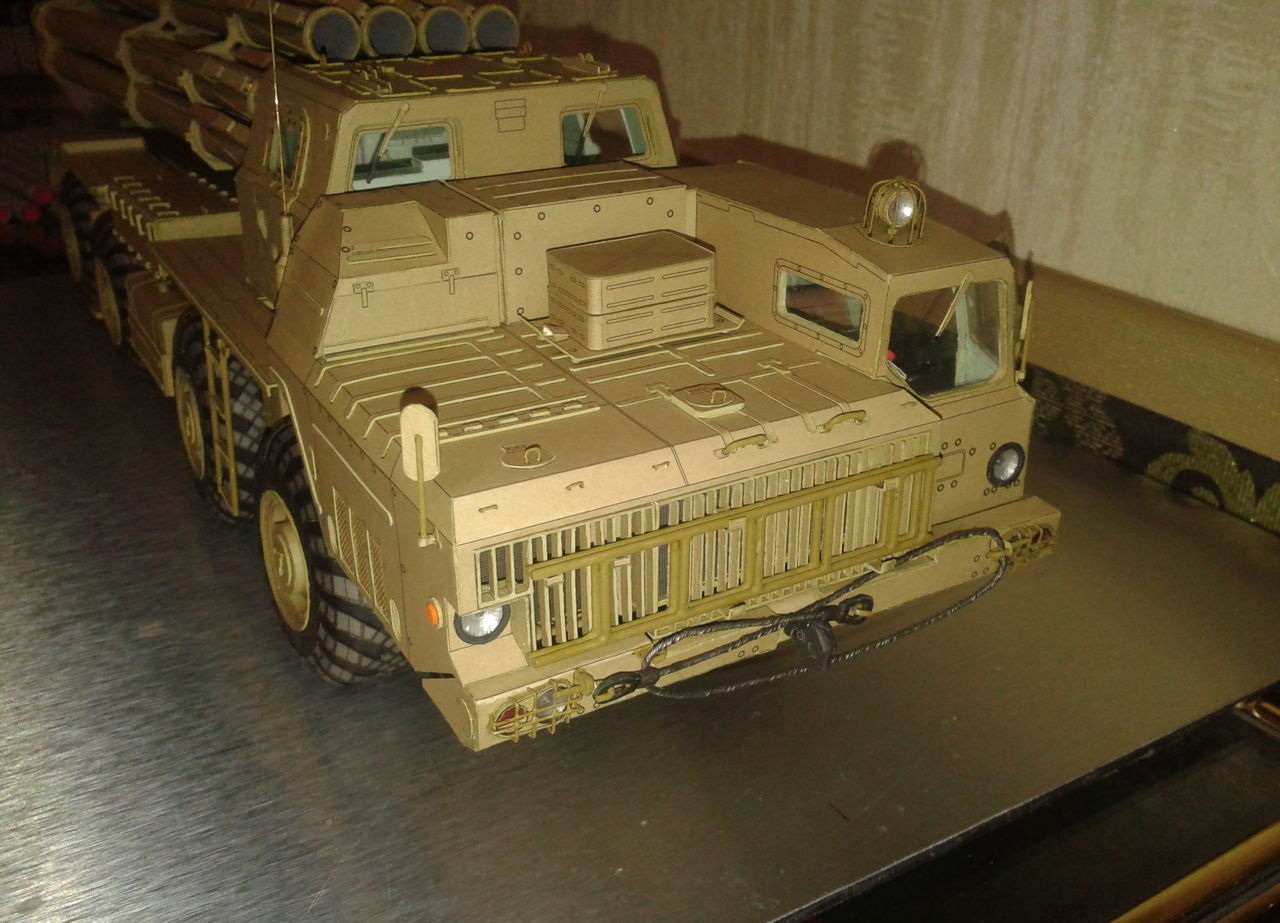

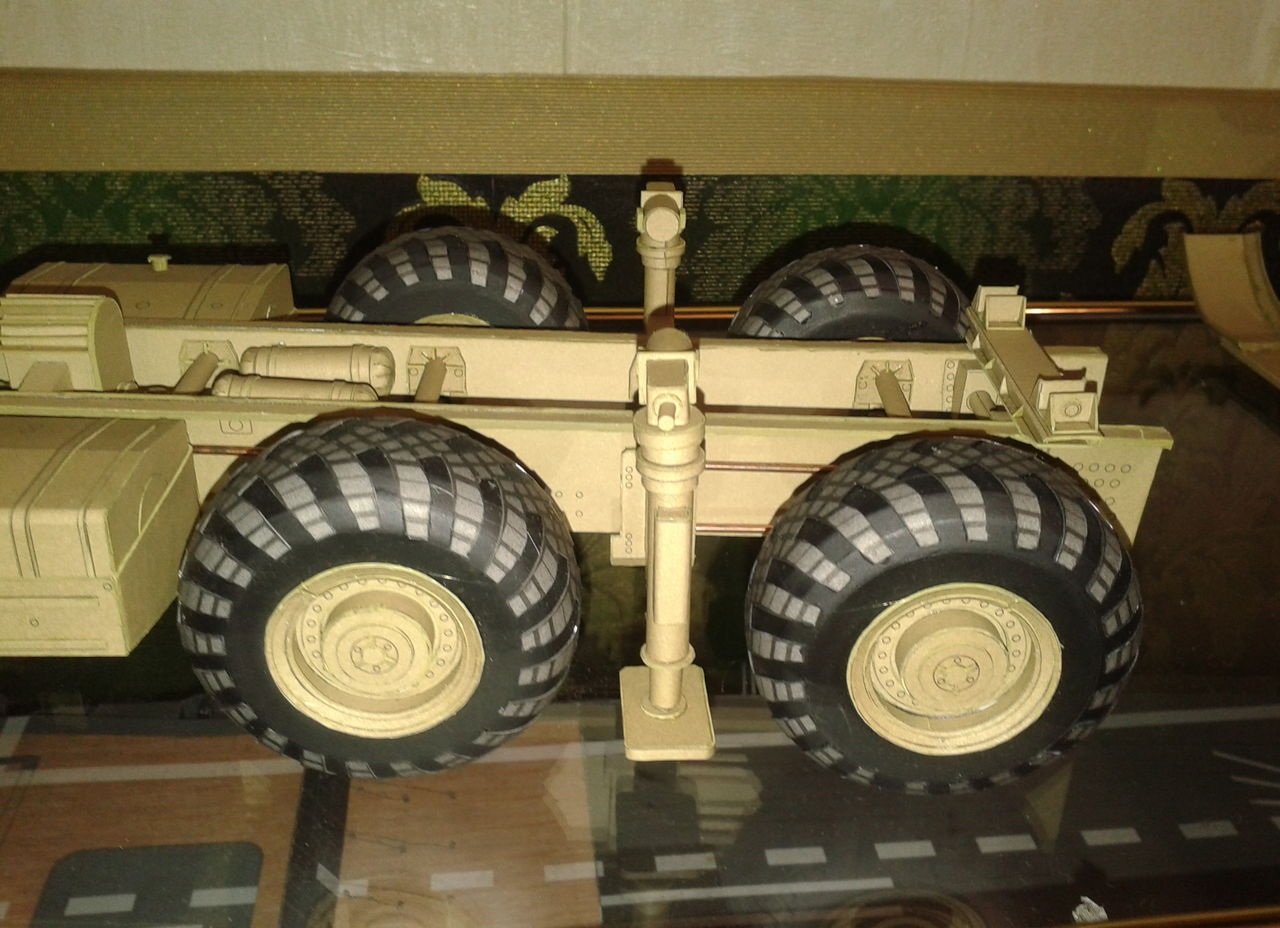

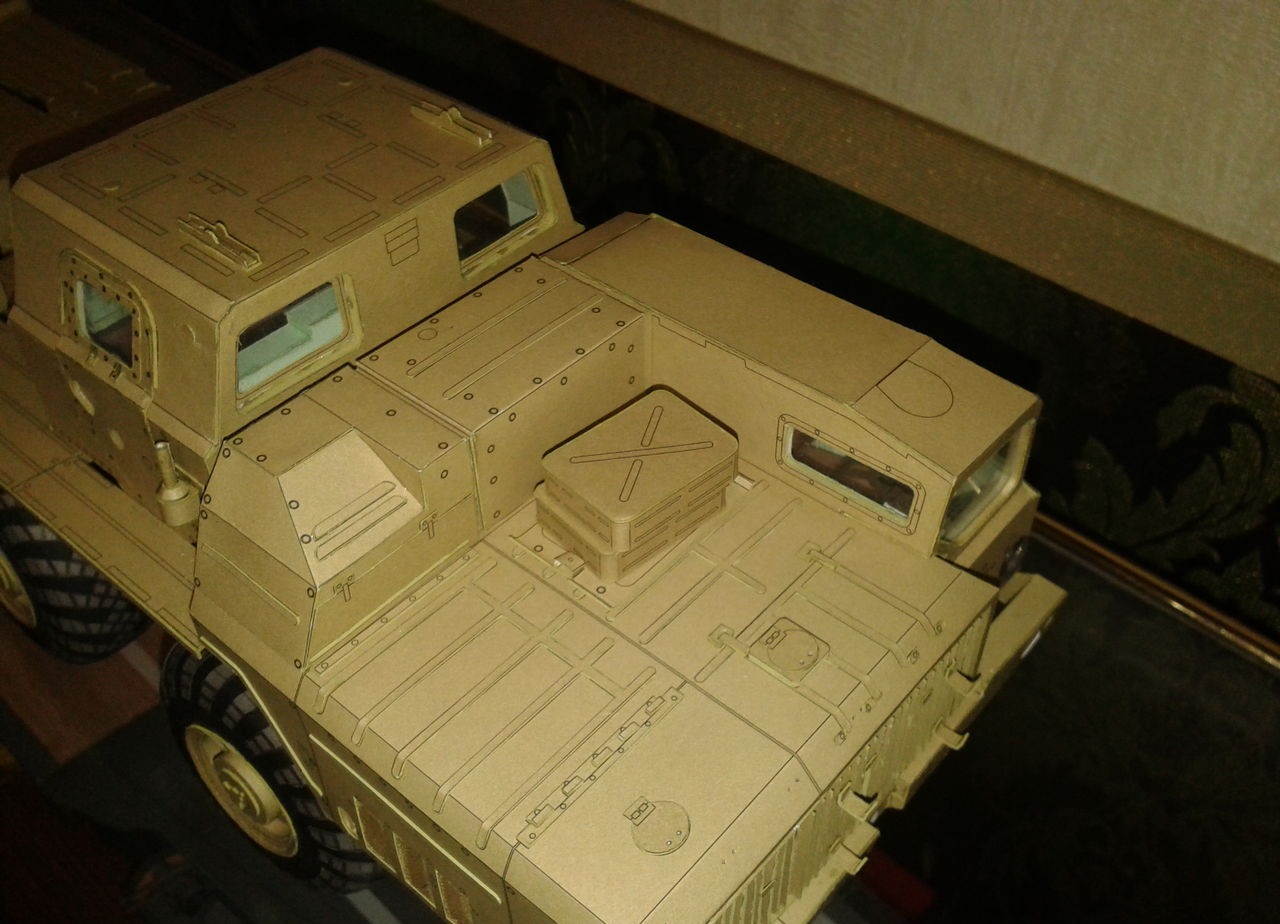

И общий вид

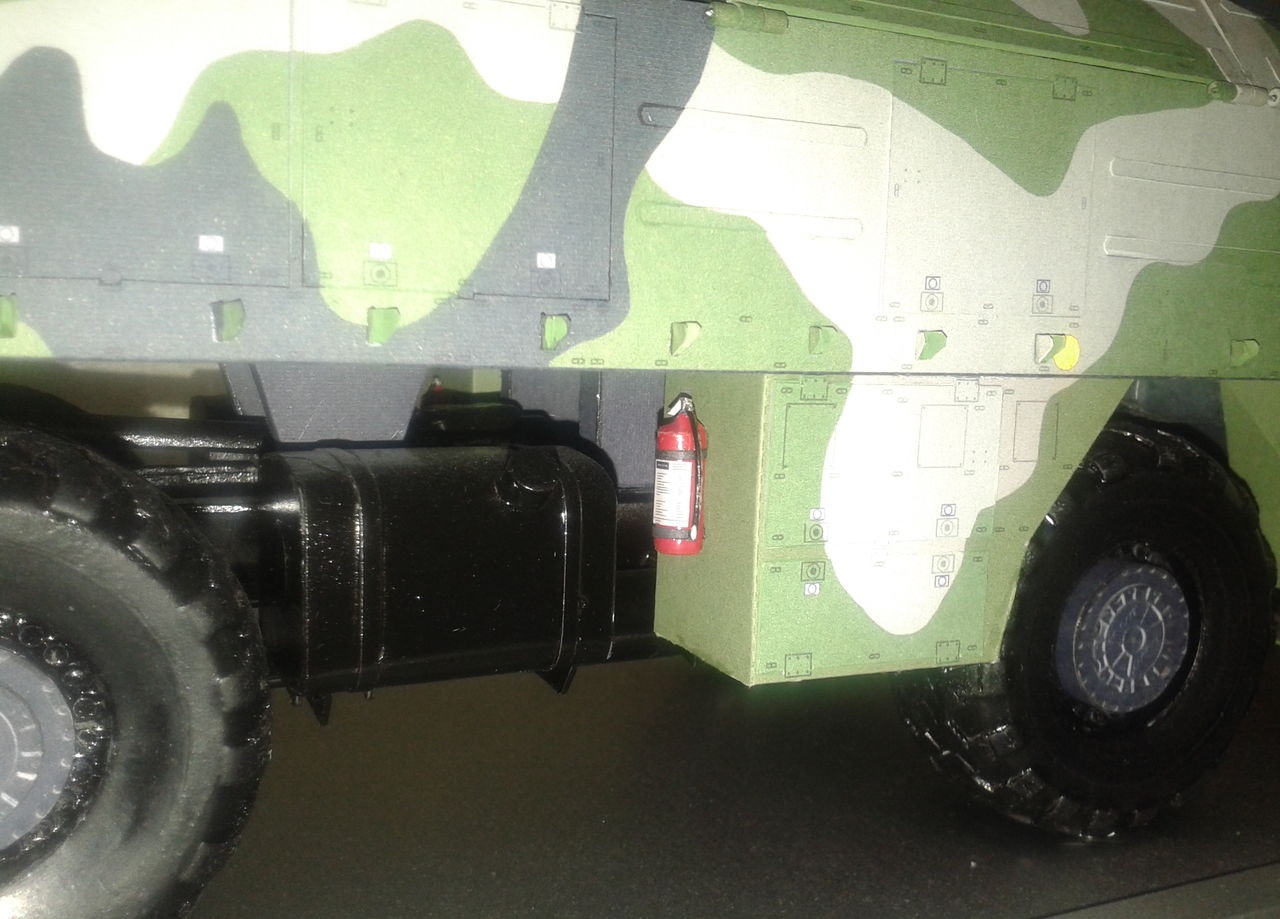

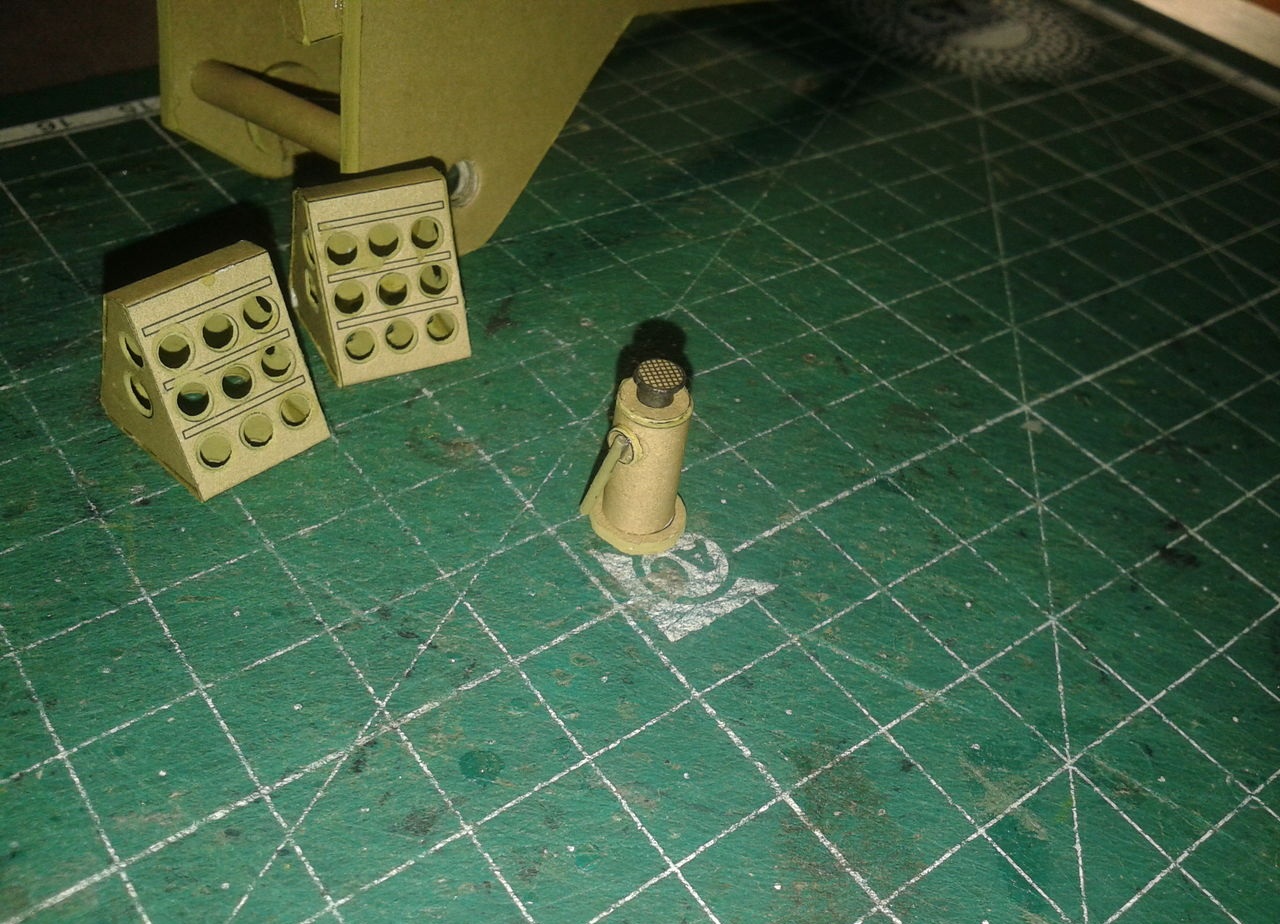

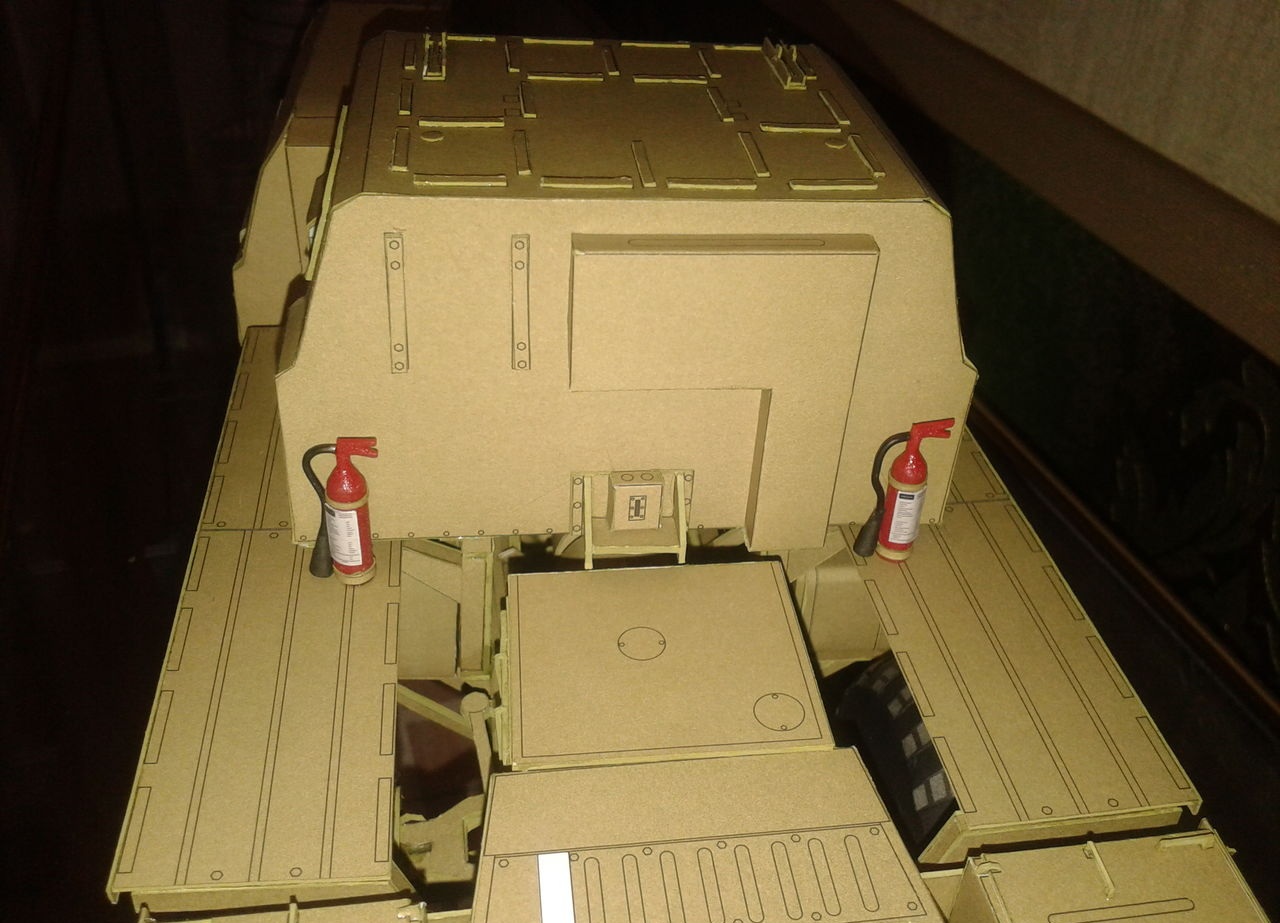

И огнетушители

Пора собирать пусковую установку

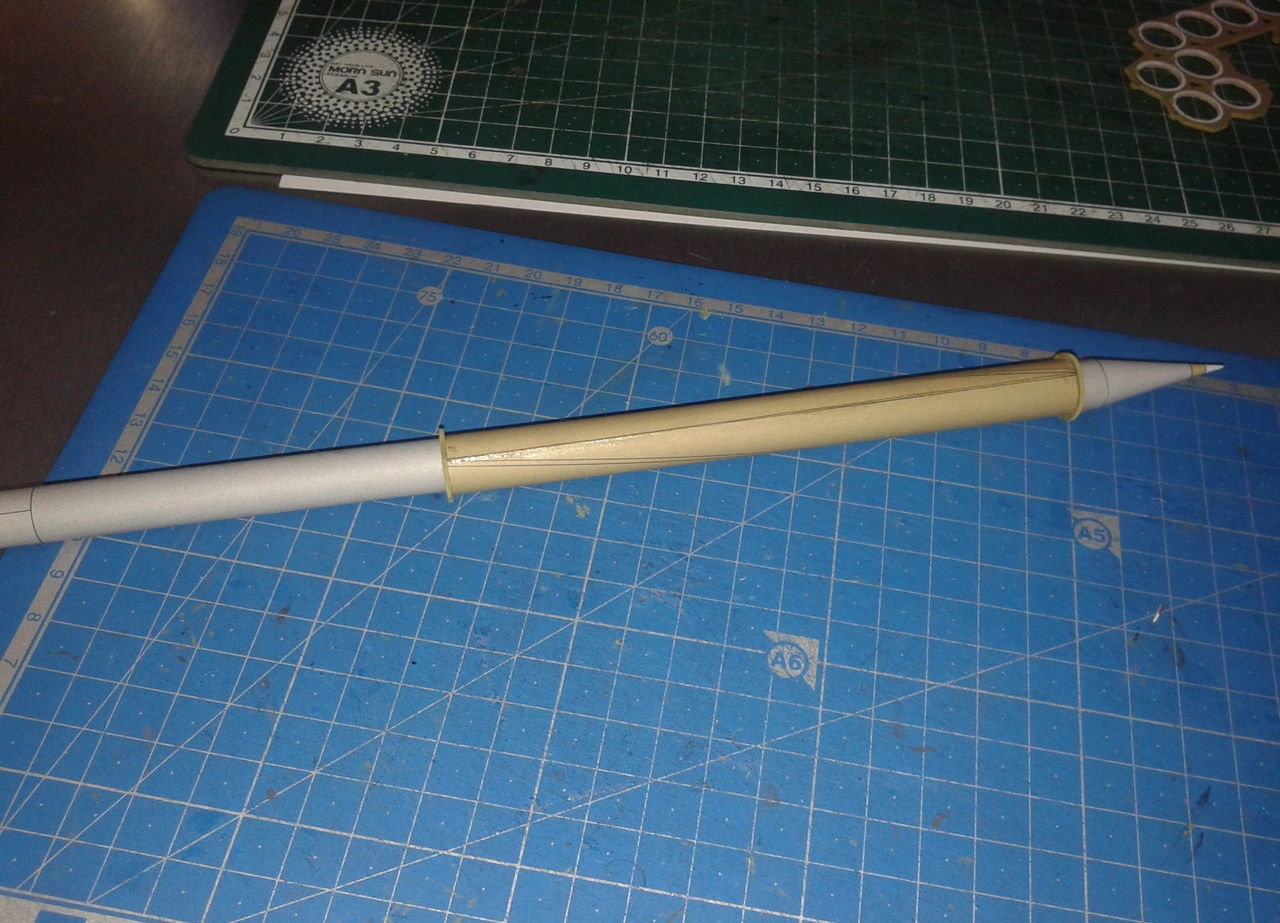

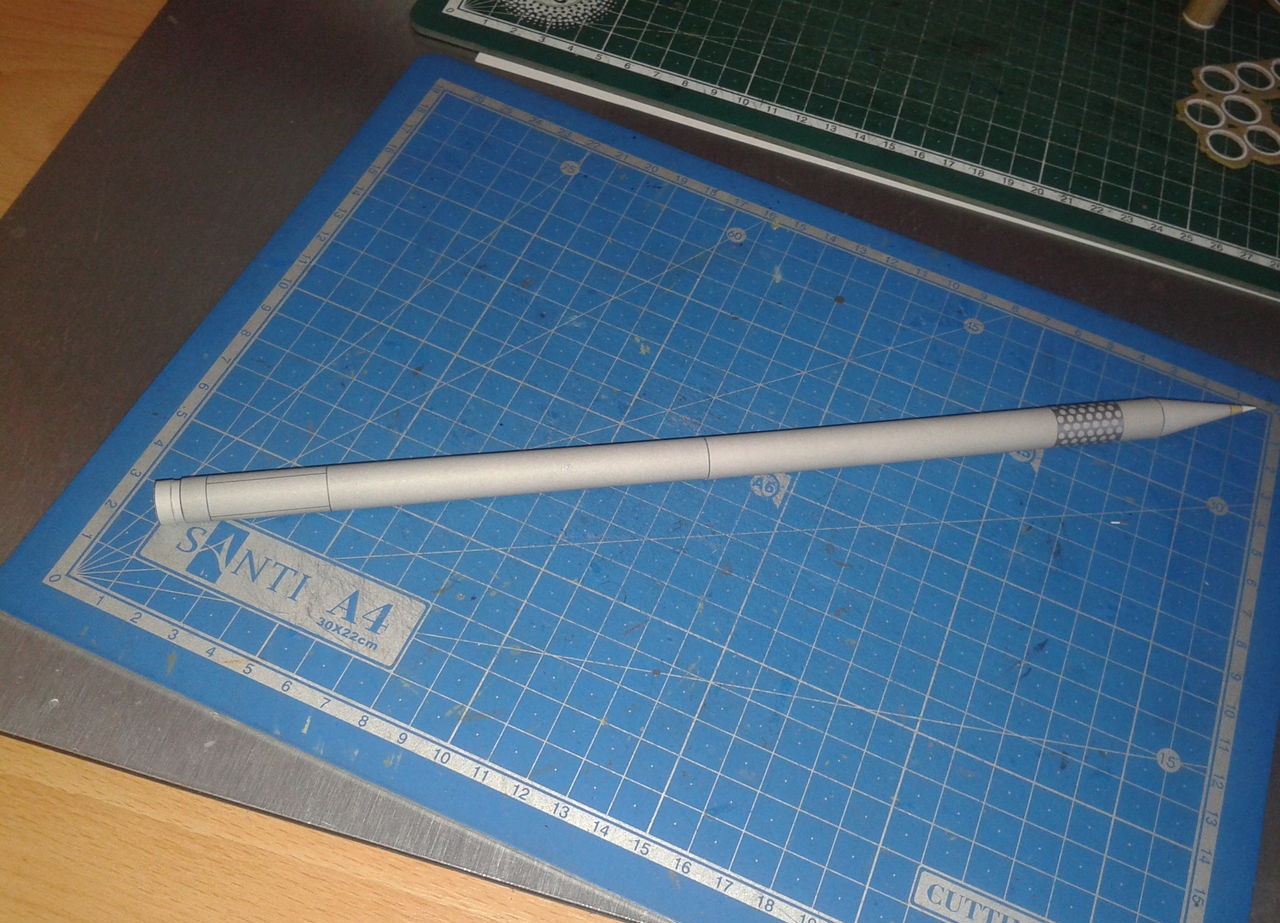

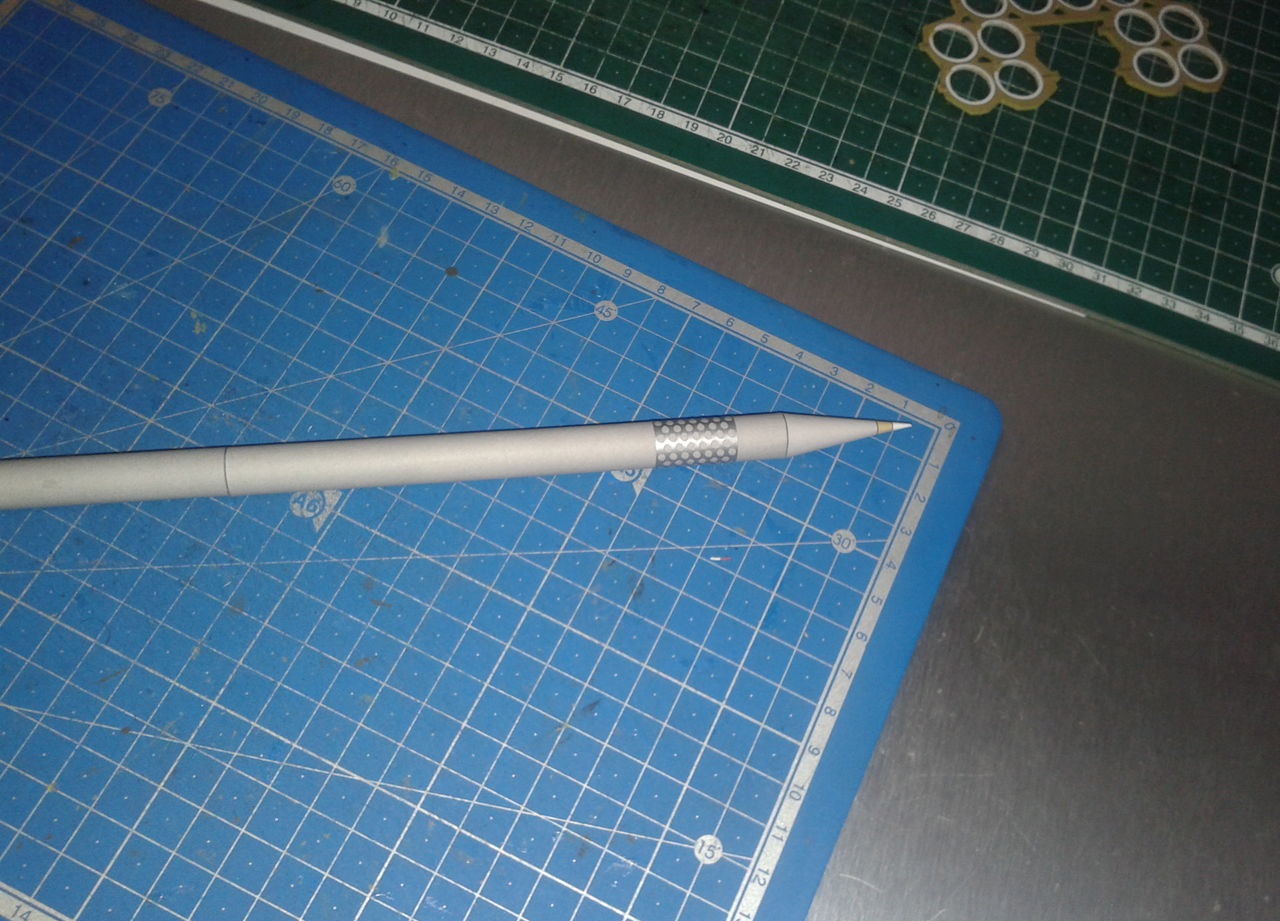

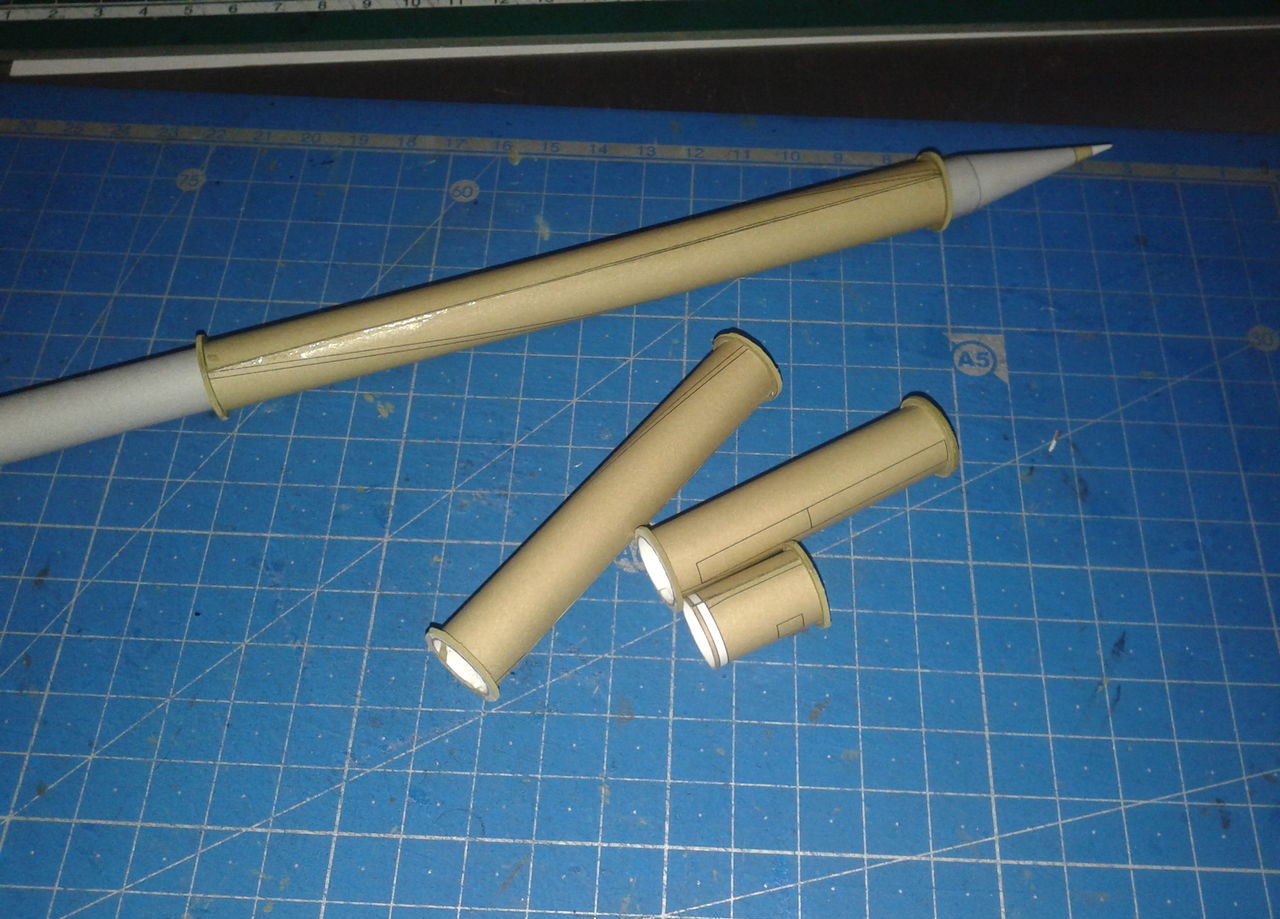

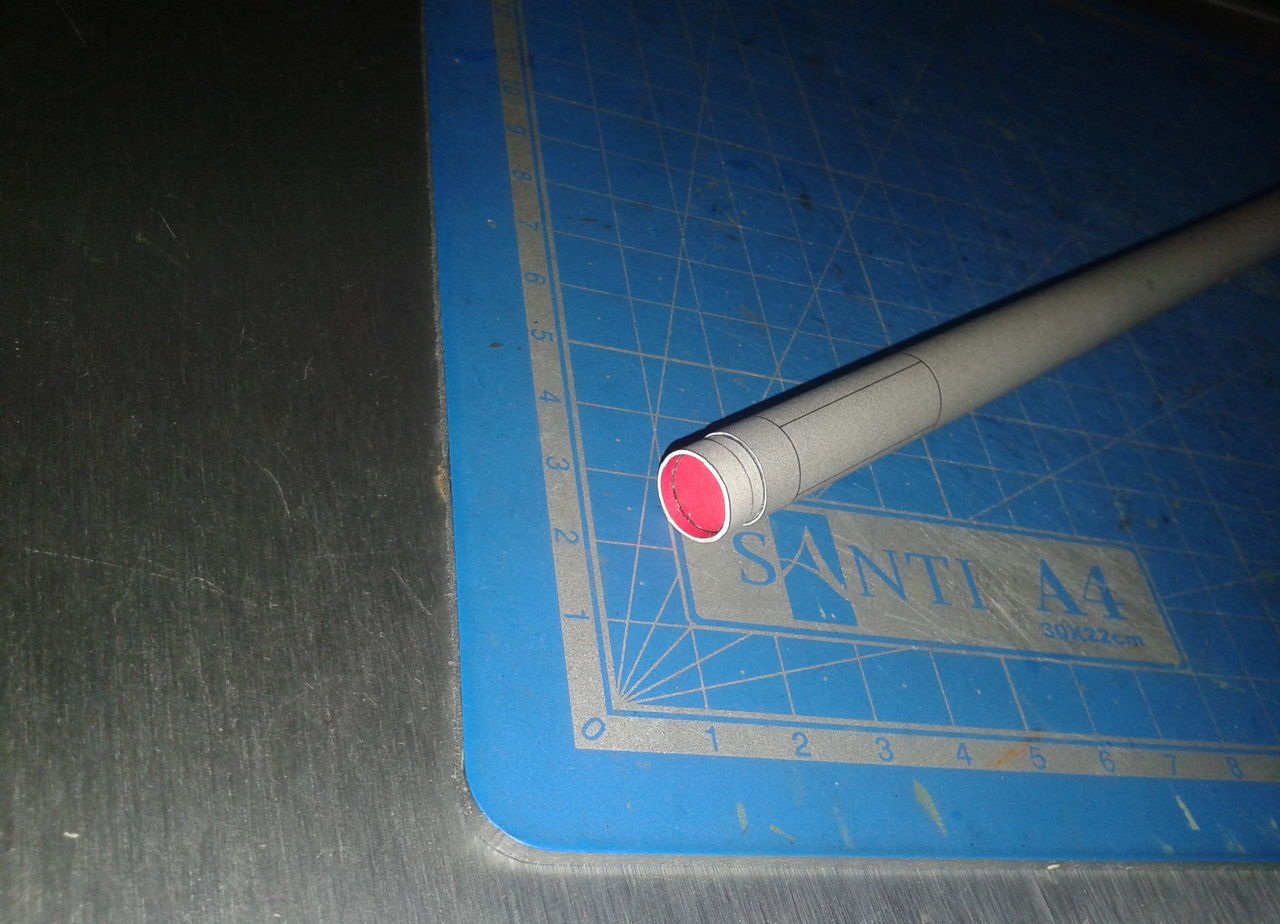

Начал с ракеты

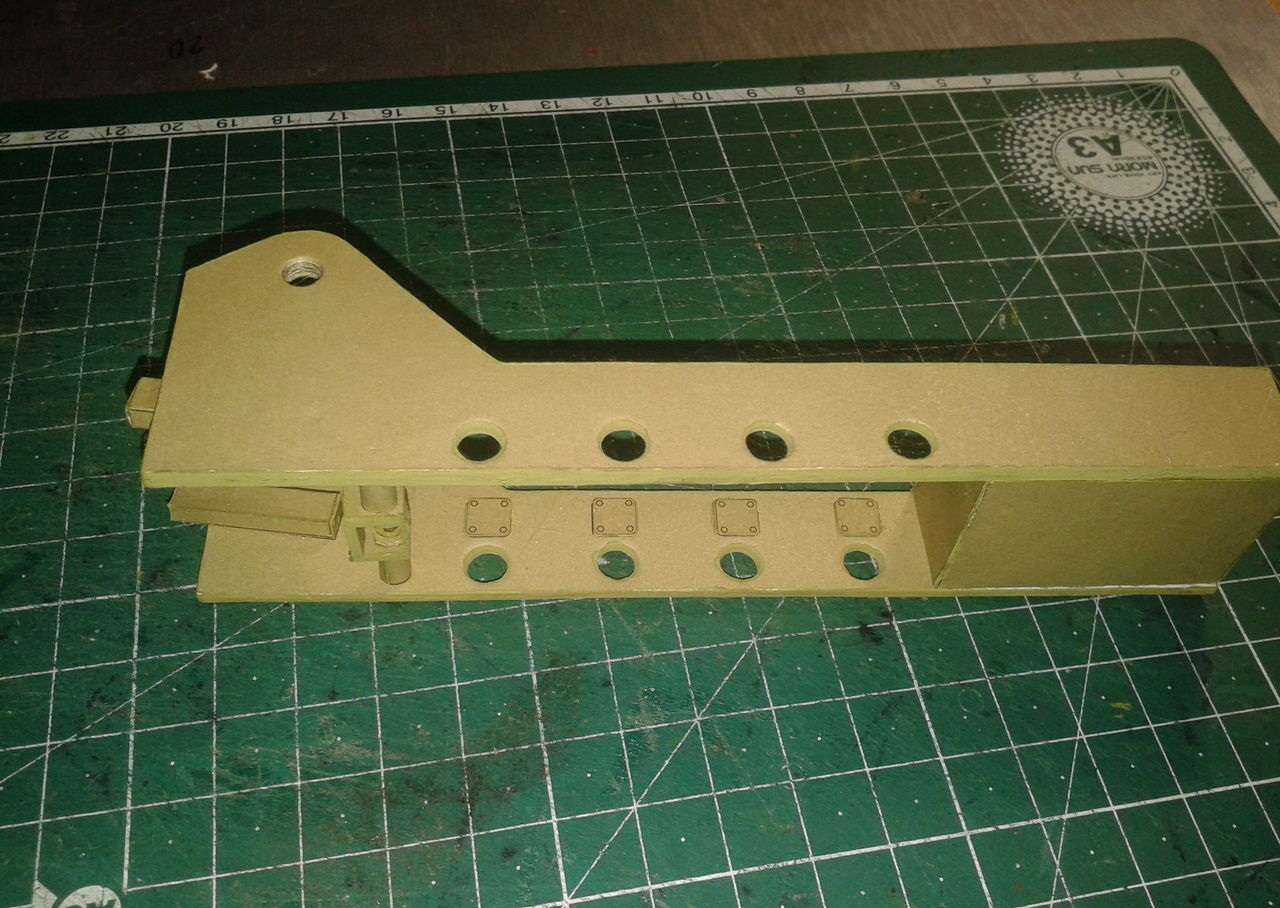

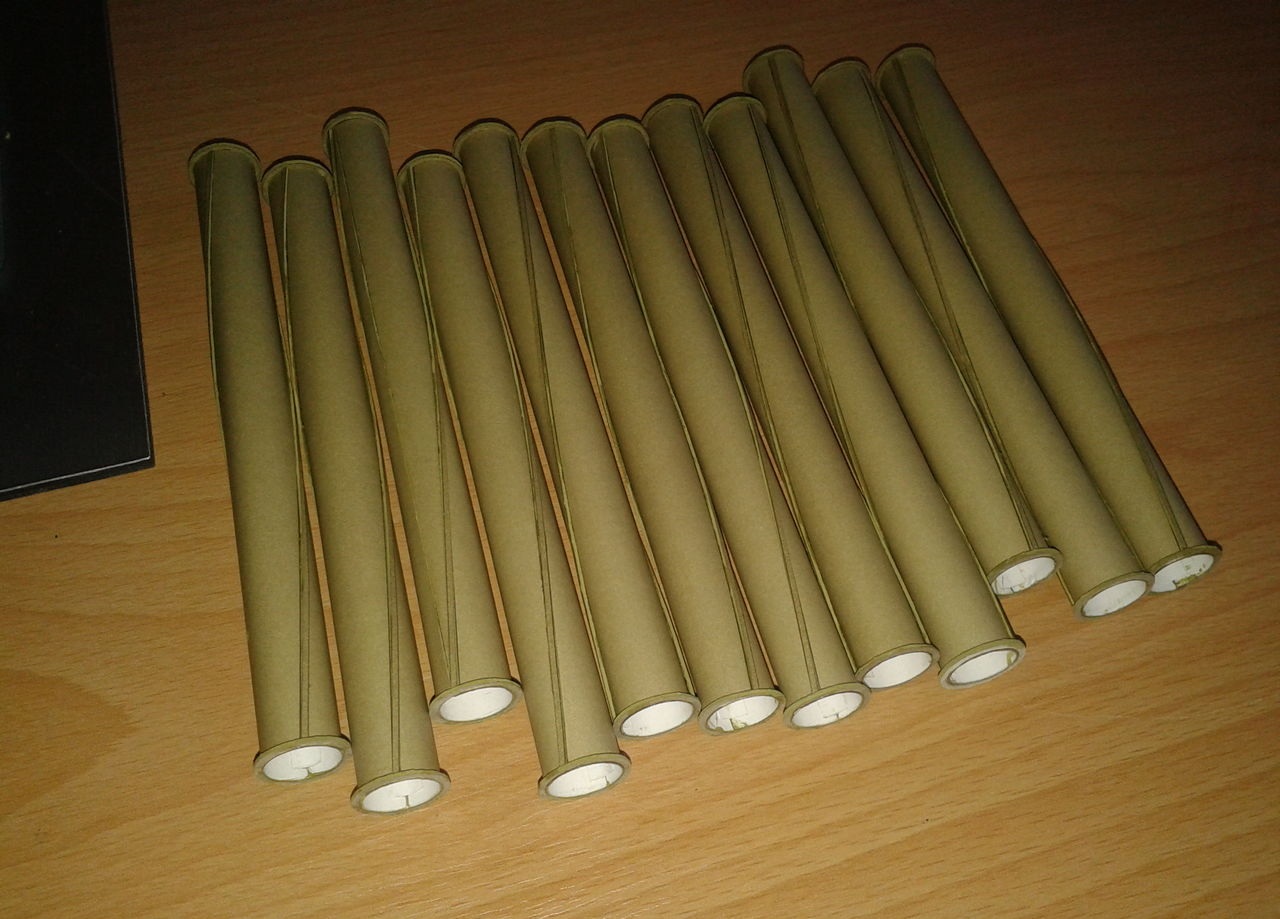

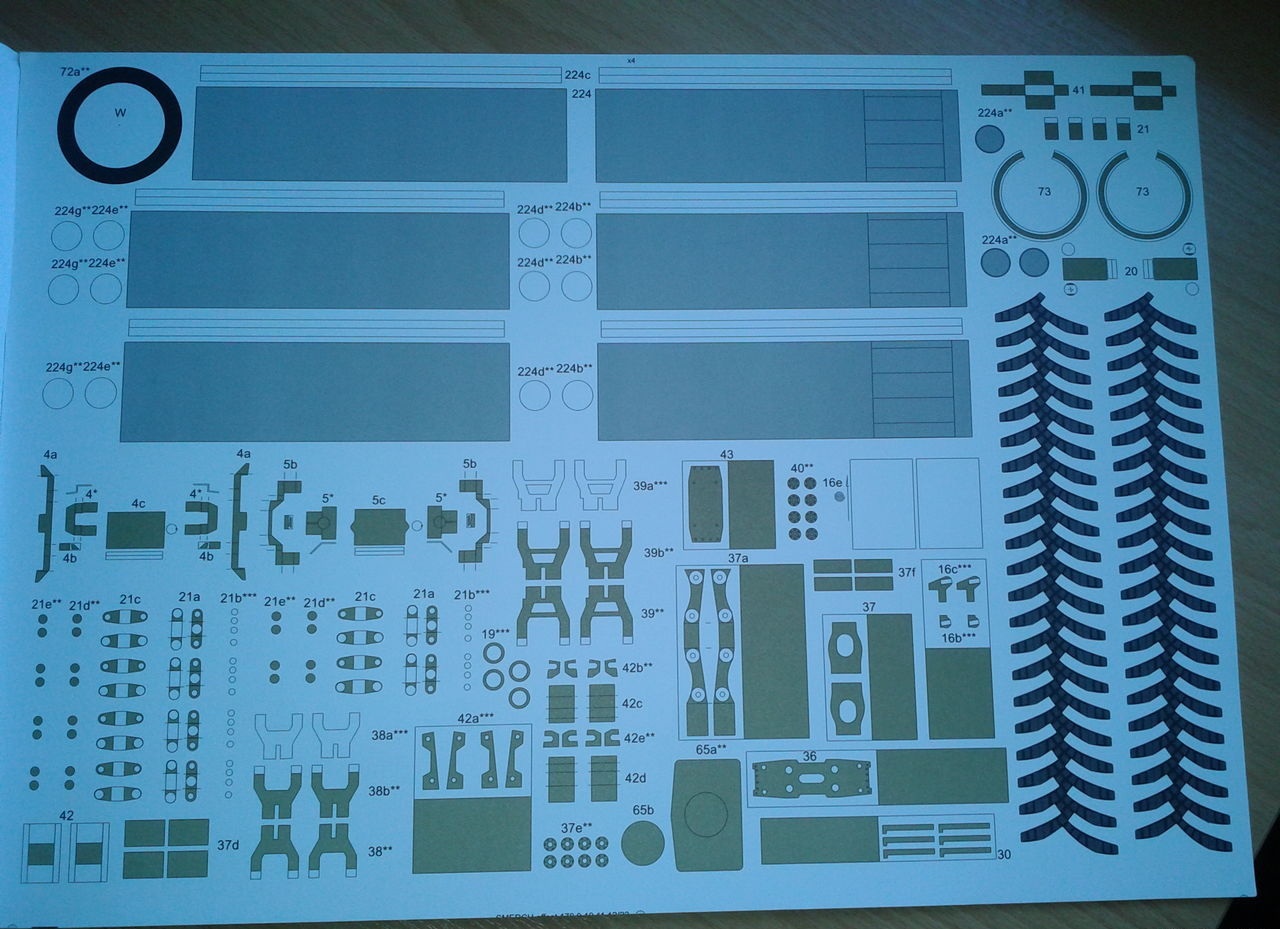

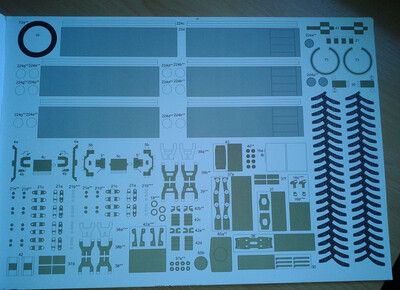

И сразу начал делать пусковые направляющие

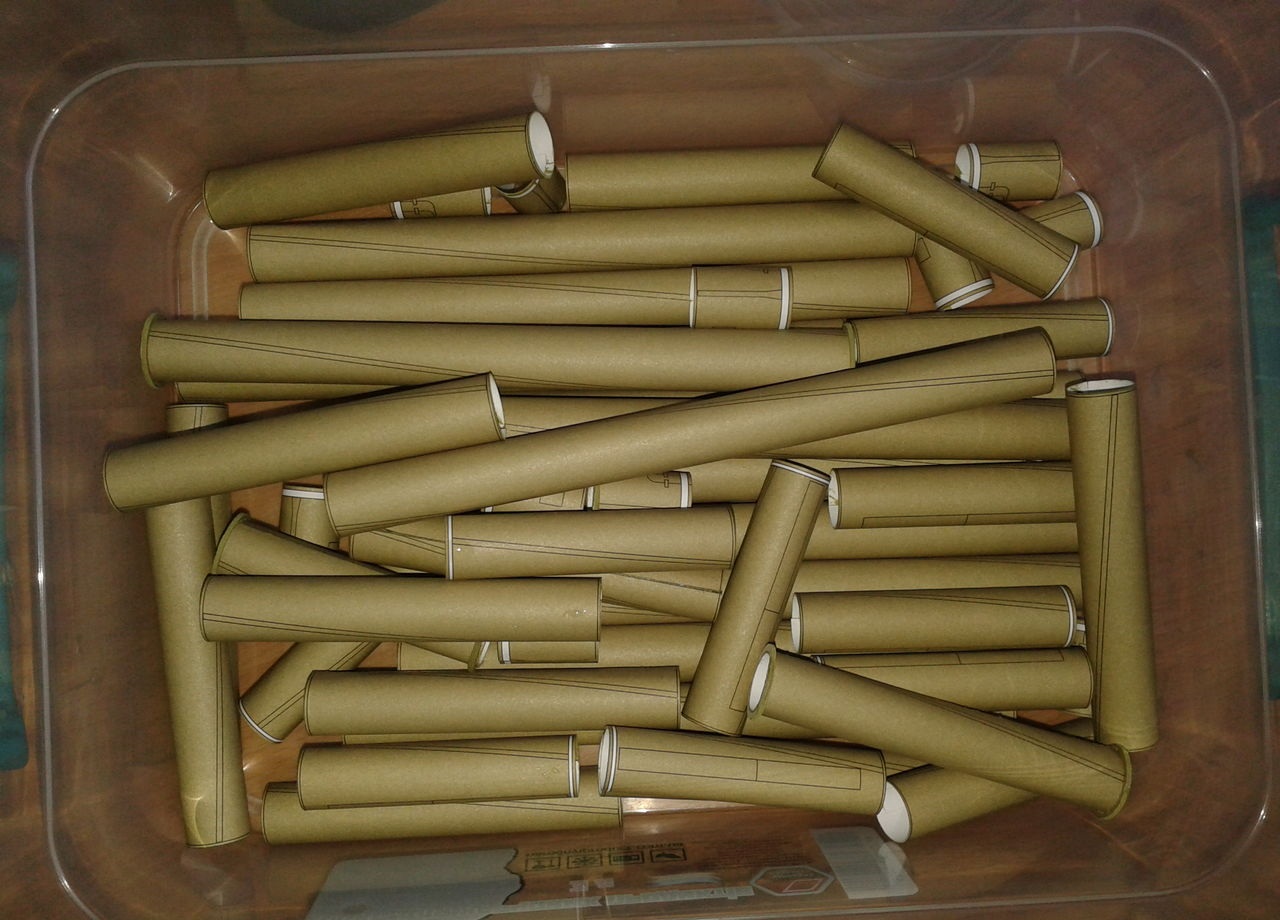

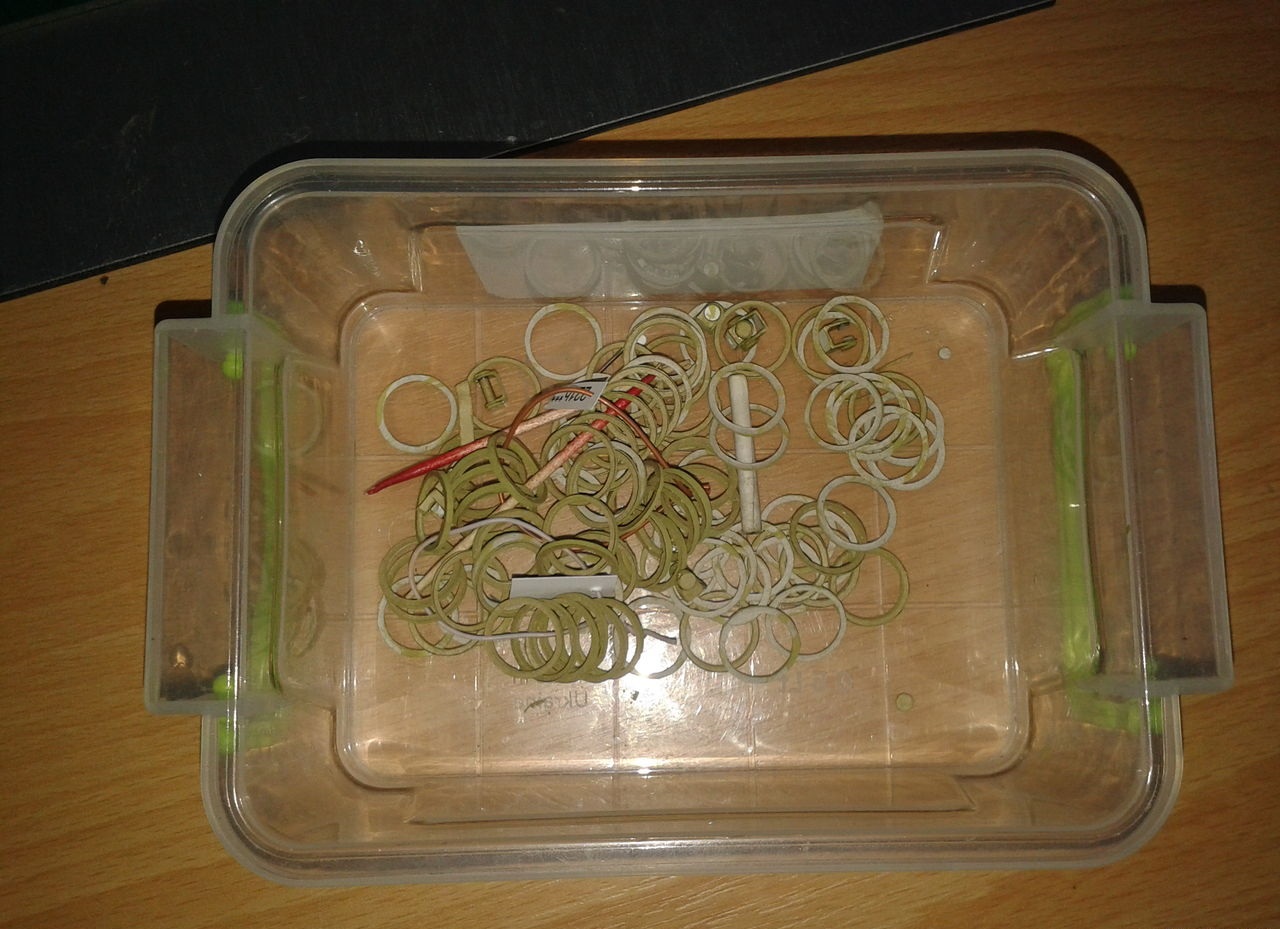

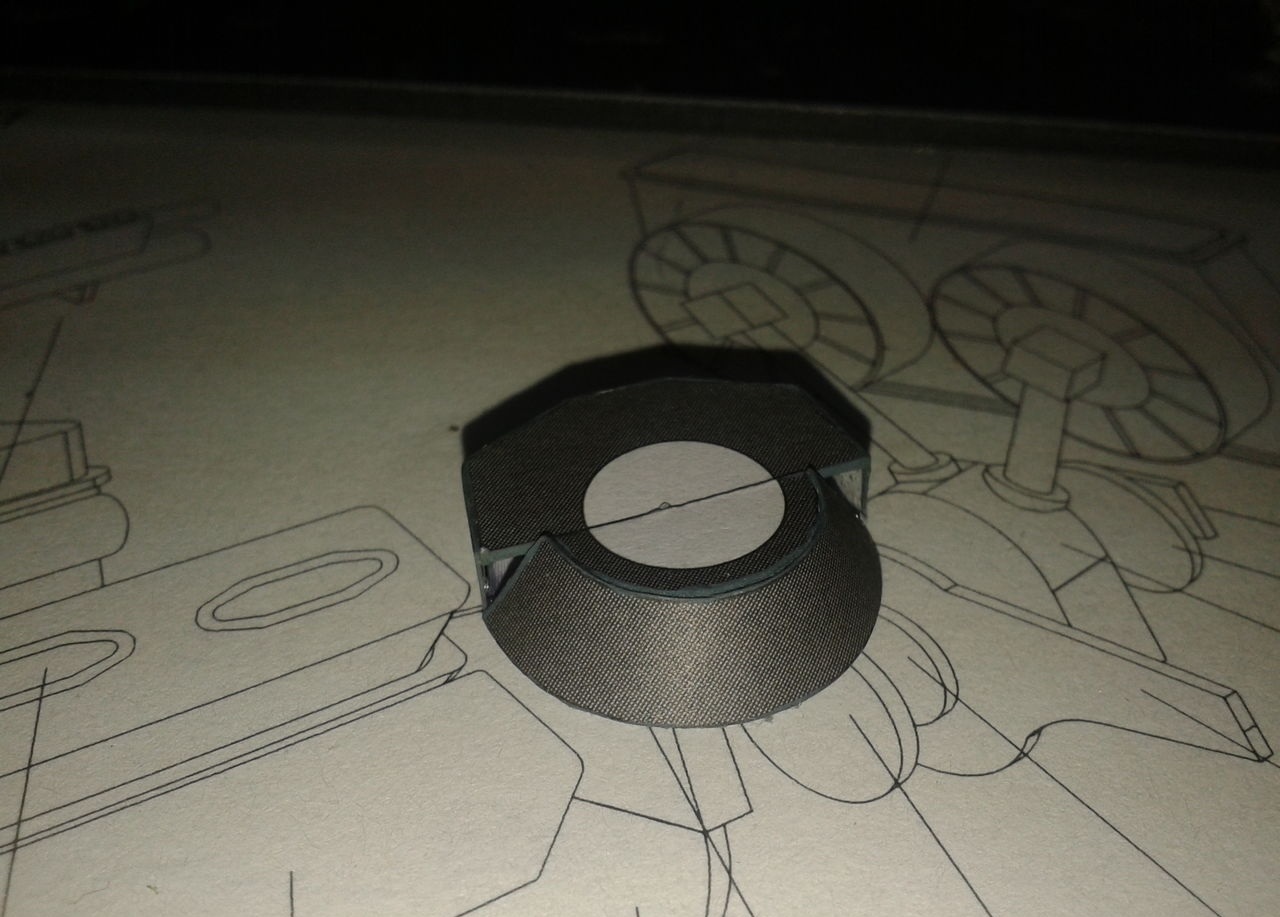

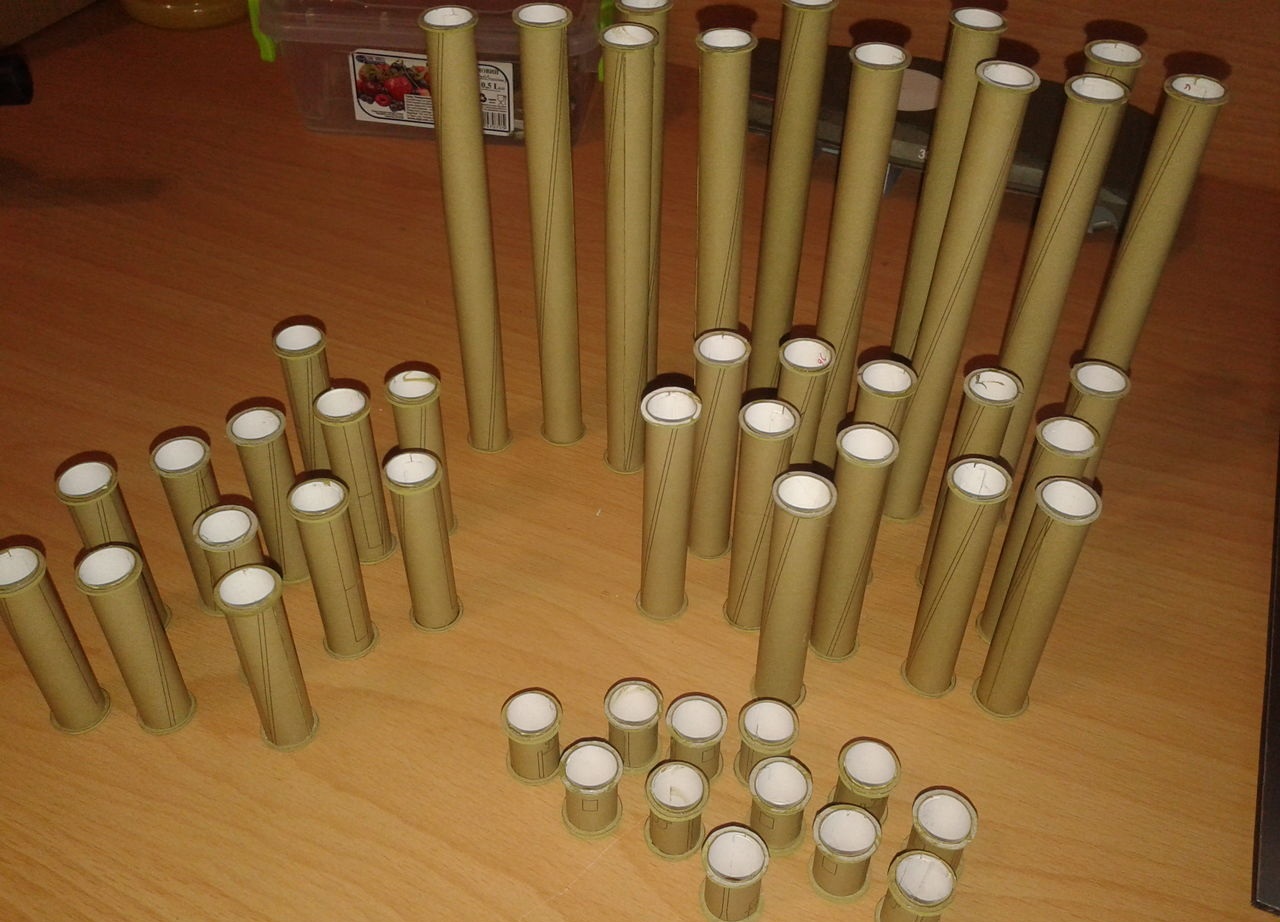

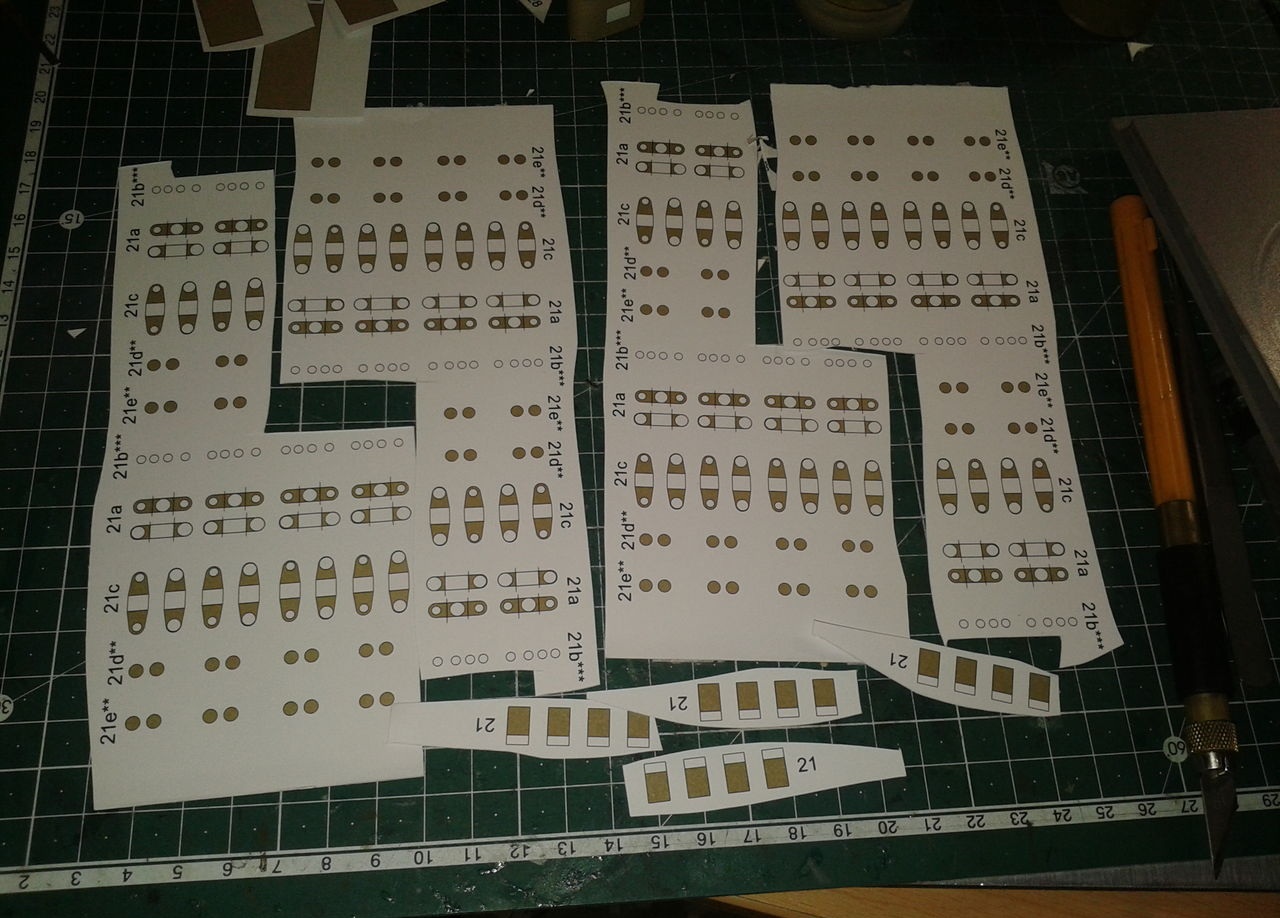

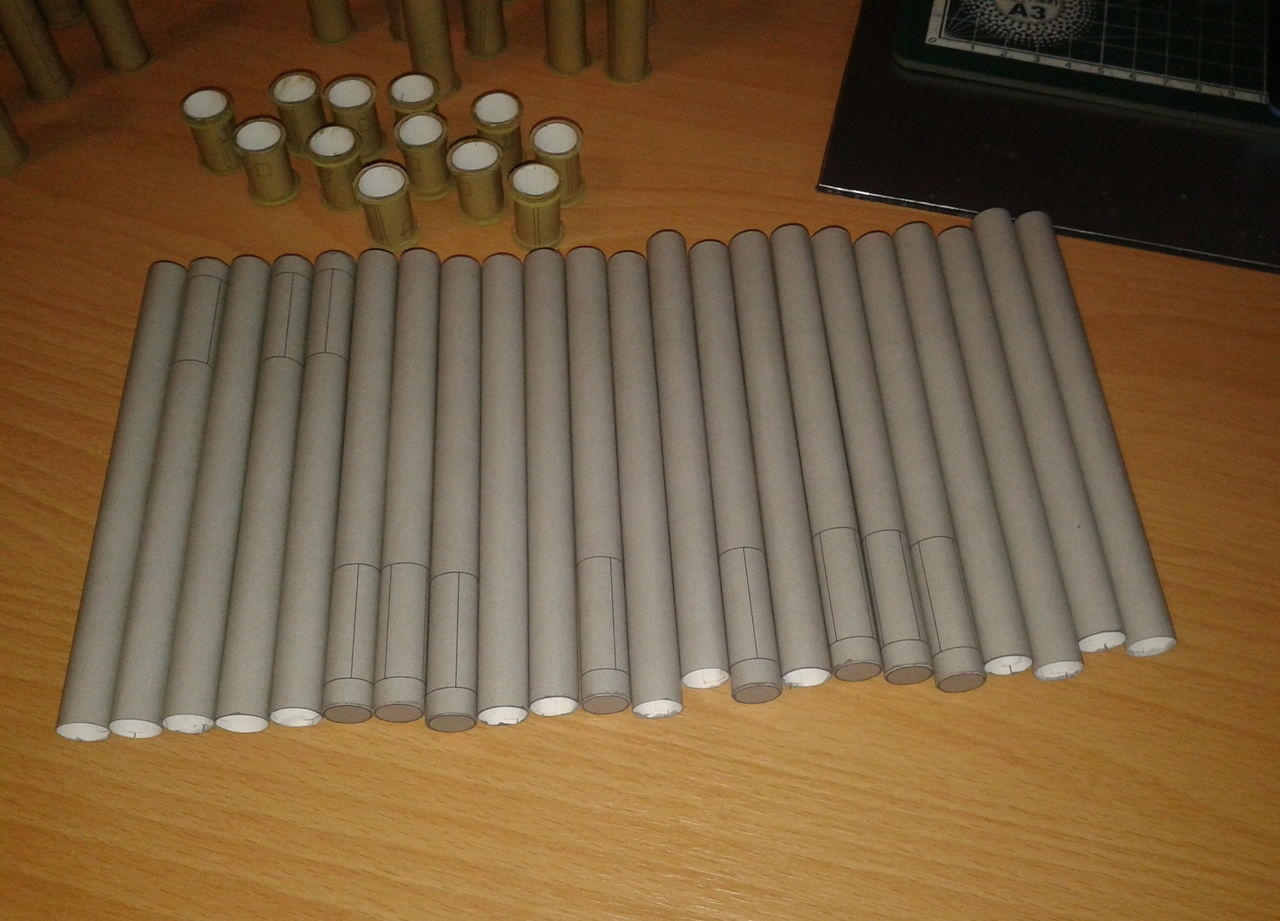

Колечки и трубки... В сборке направляющие

Да, и еще немного:

И смонтировал торцы на направляющие

И немного переделки

Немного продолжу

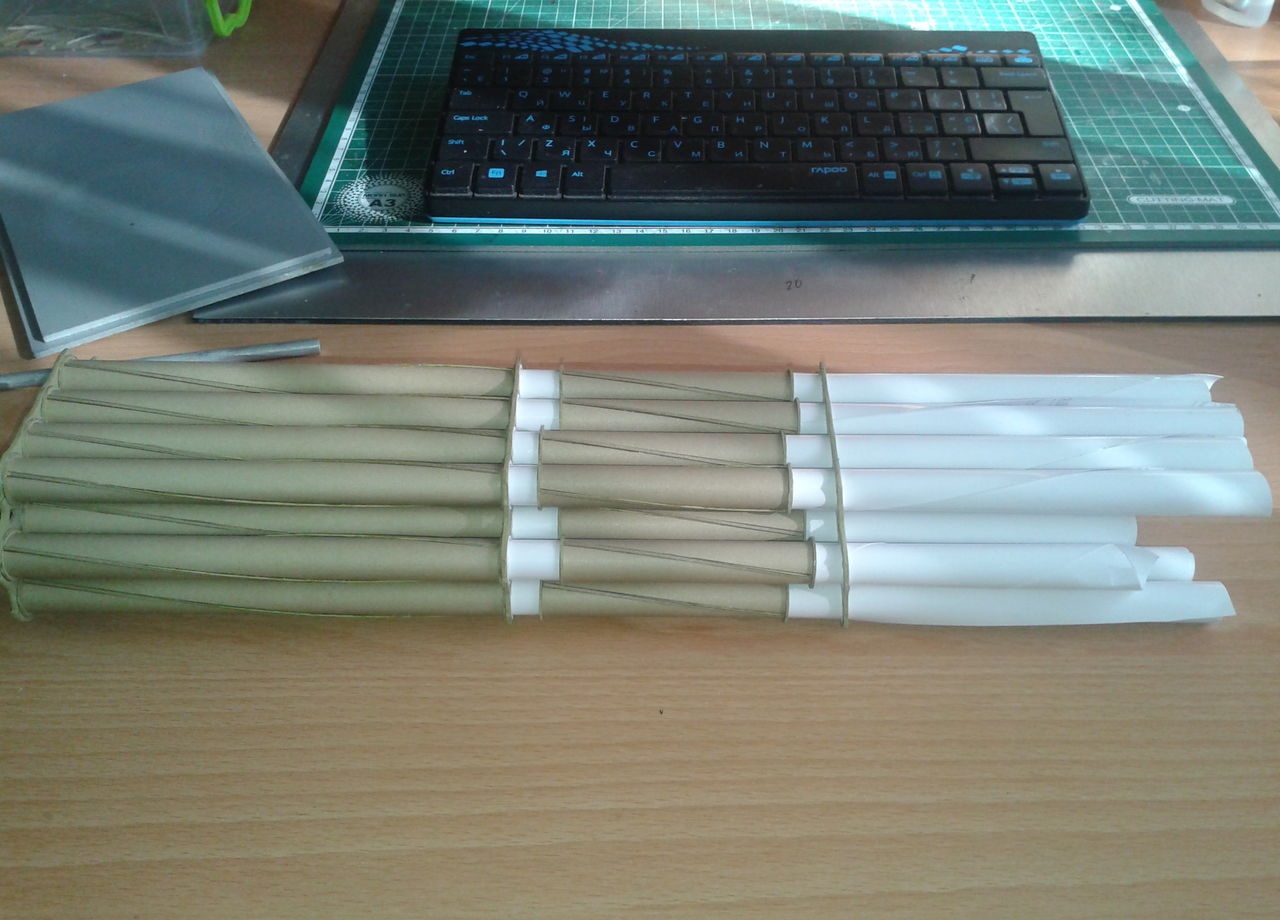

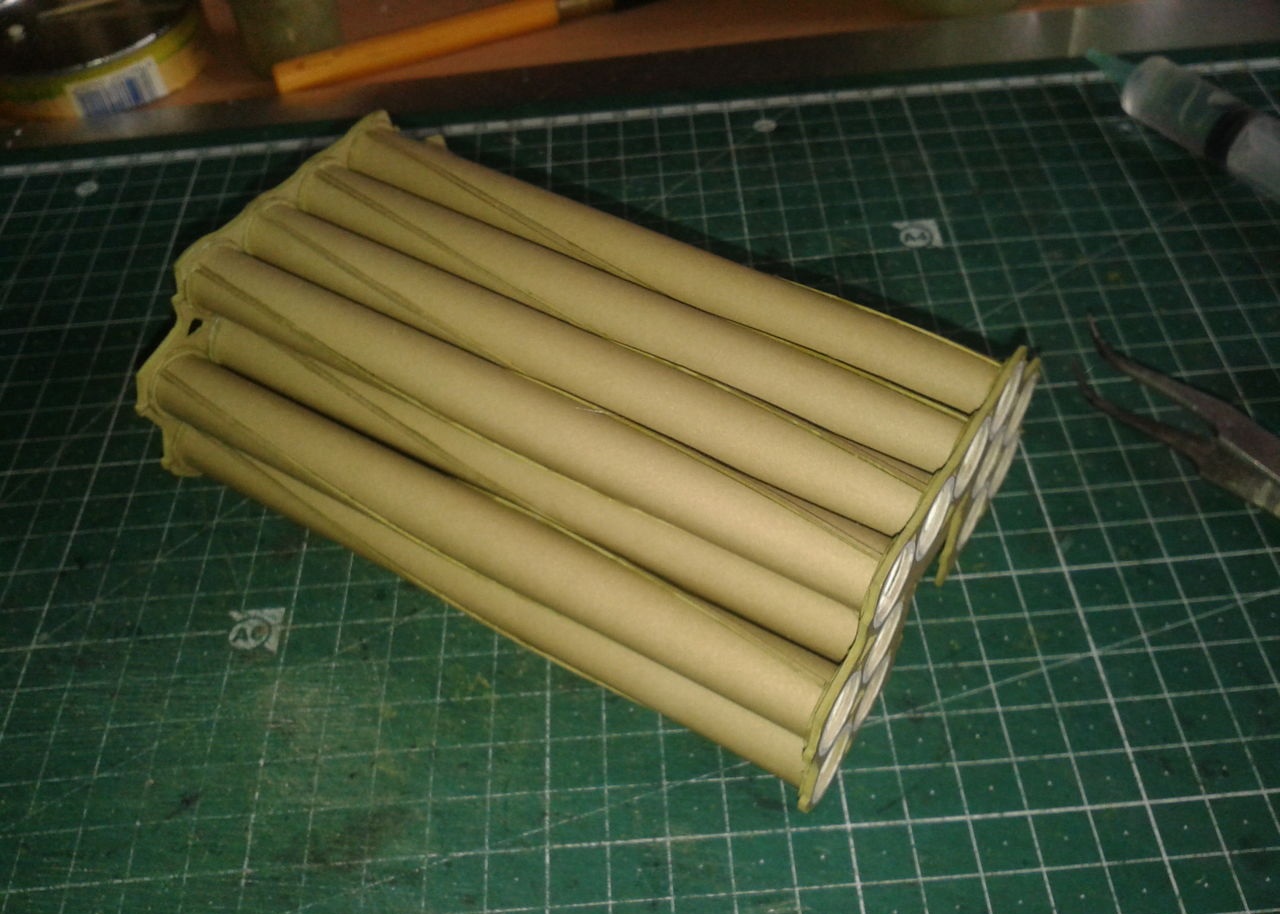

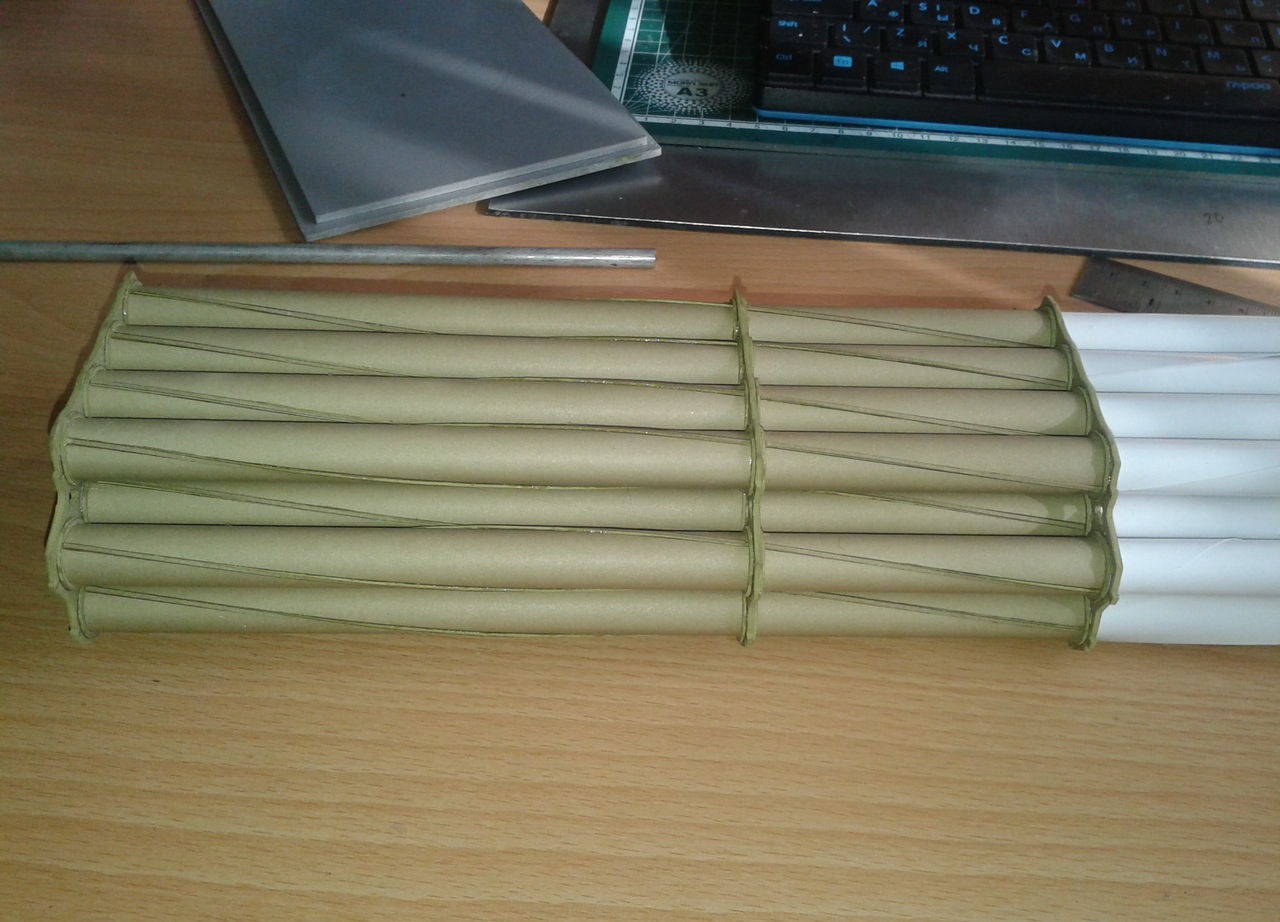

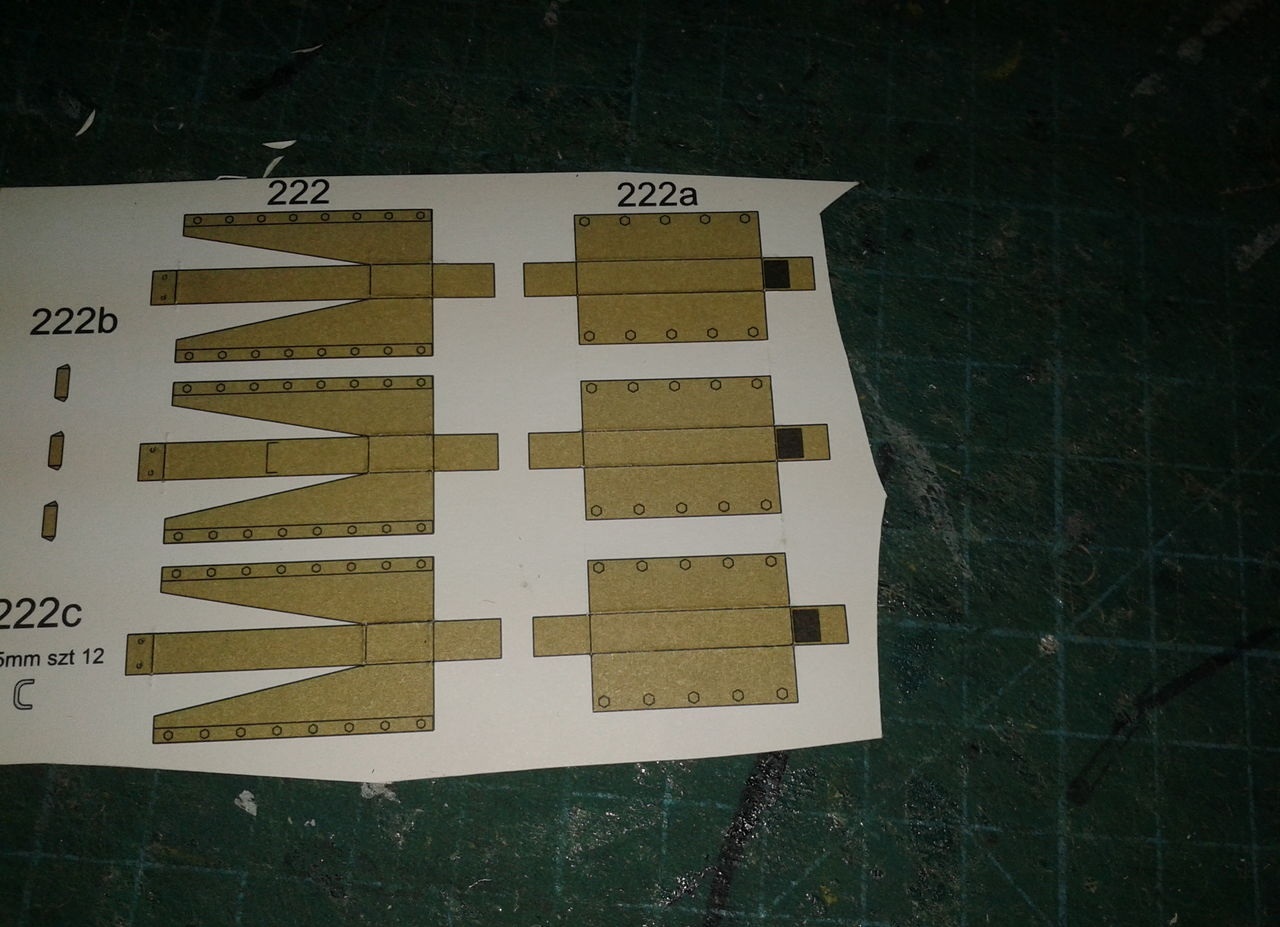

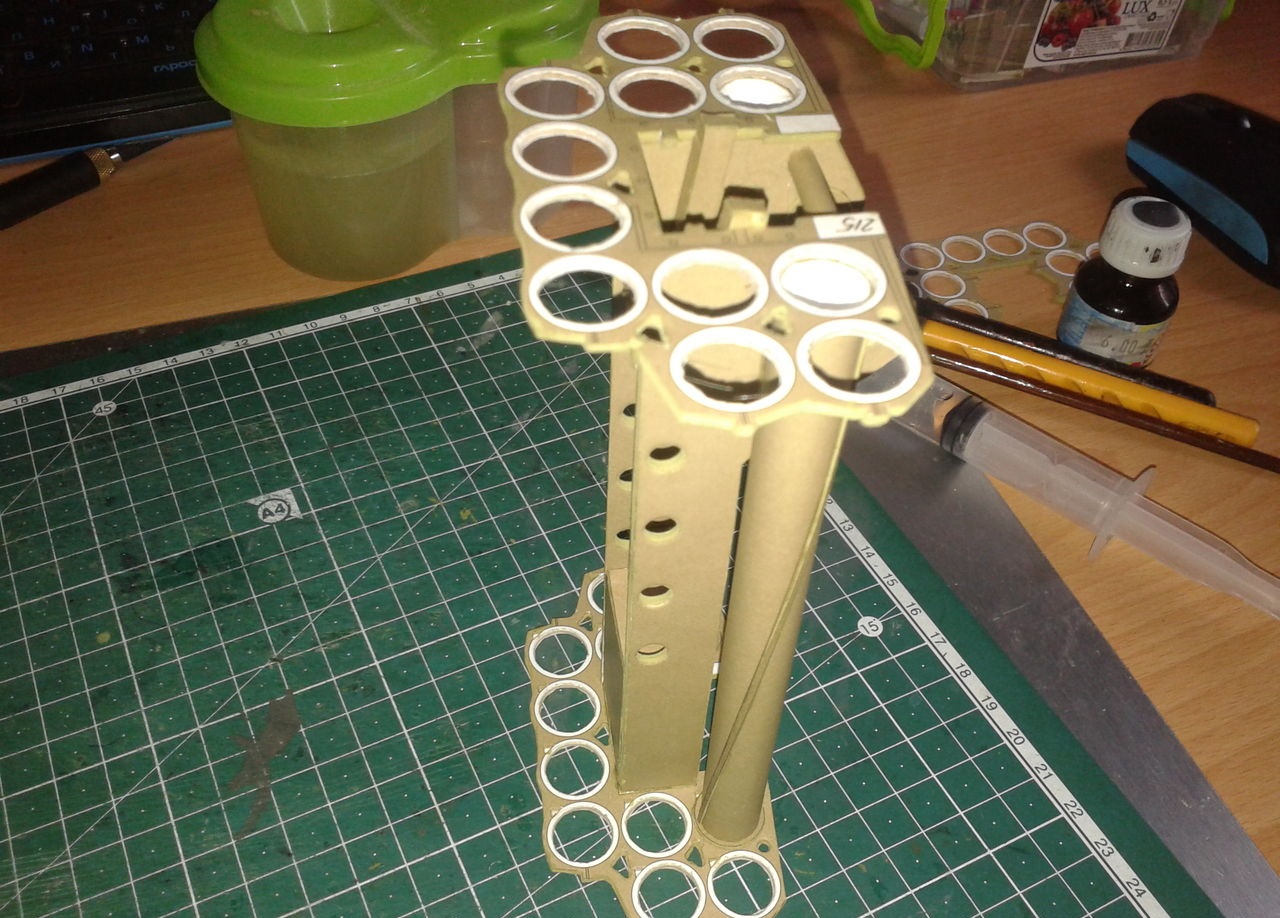

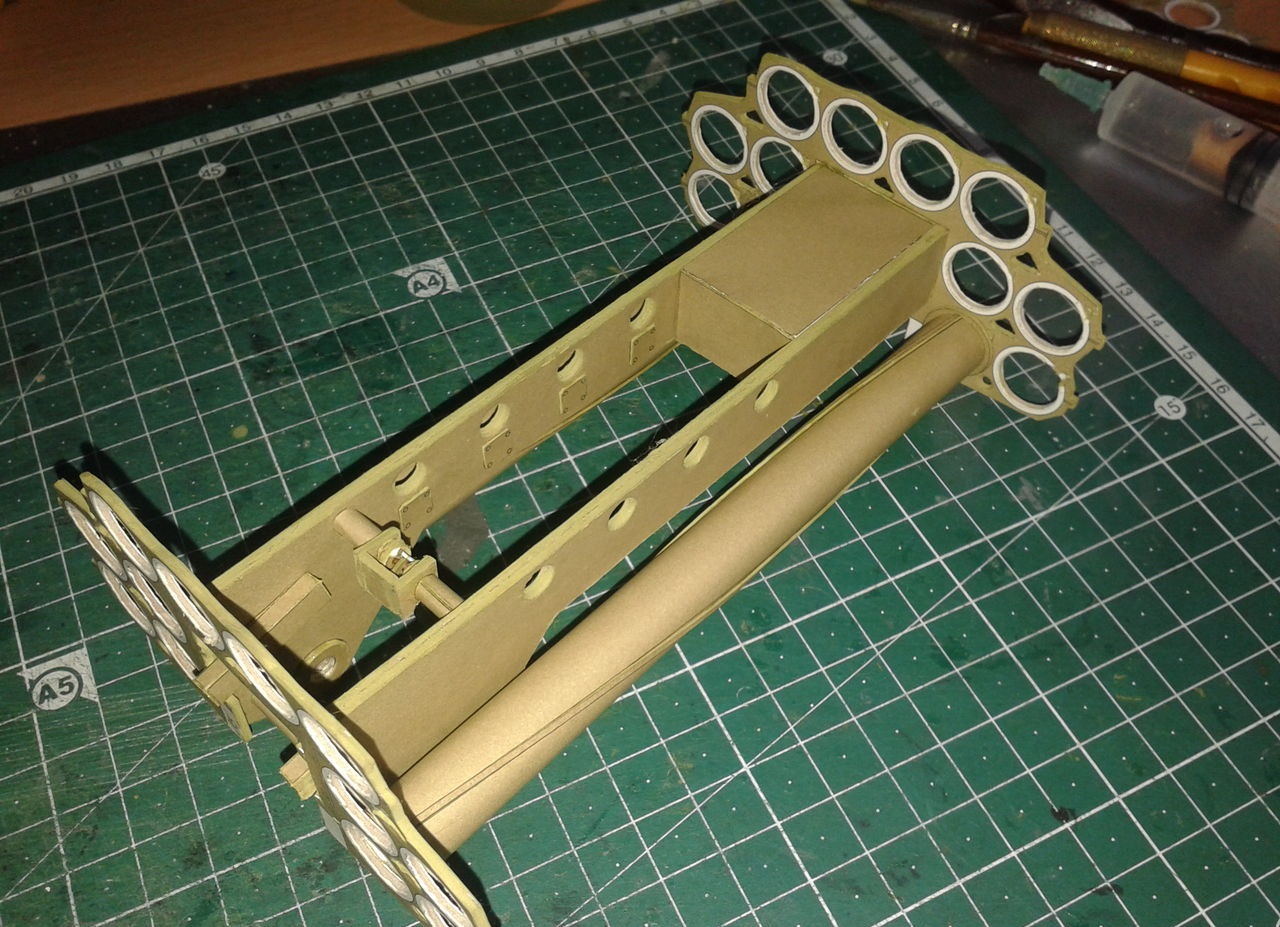

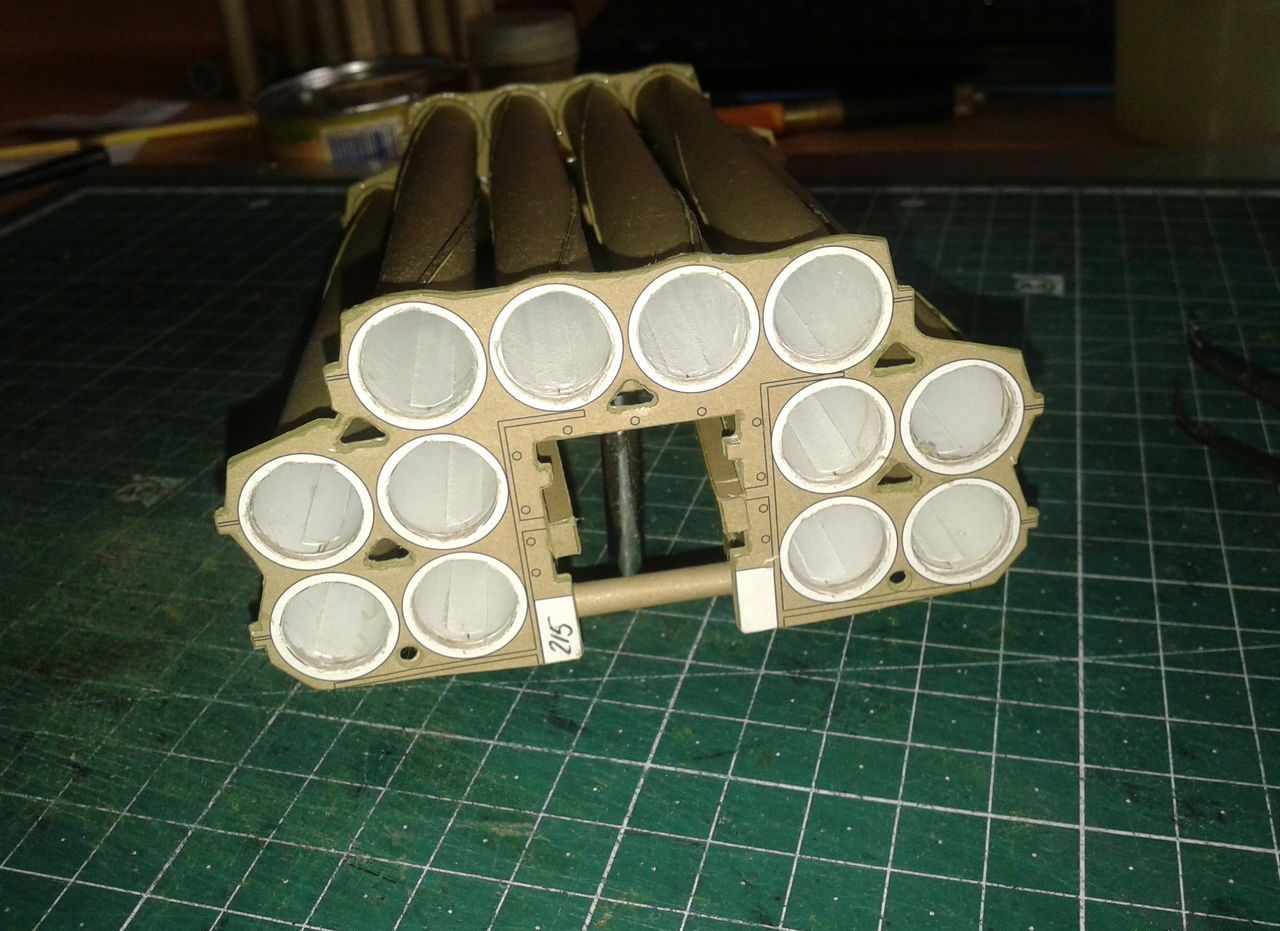

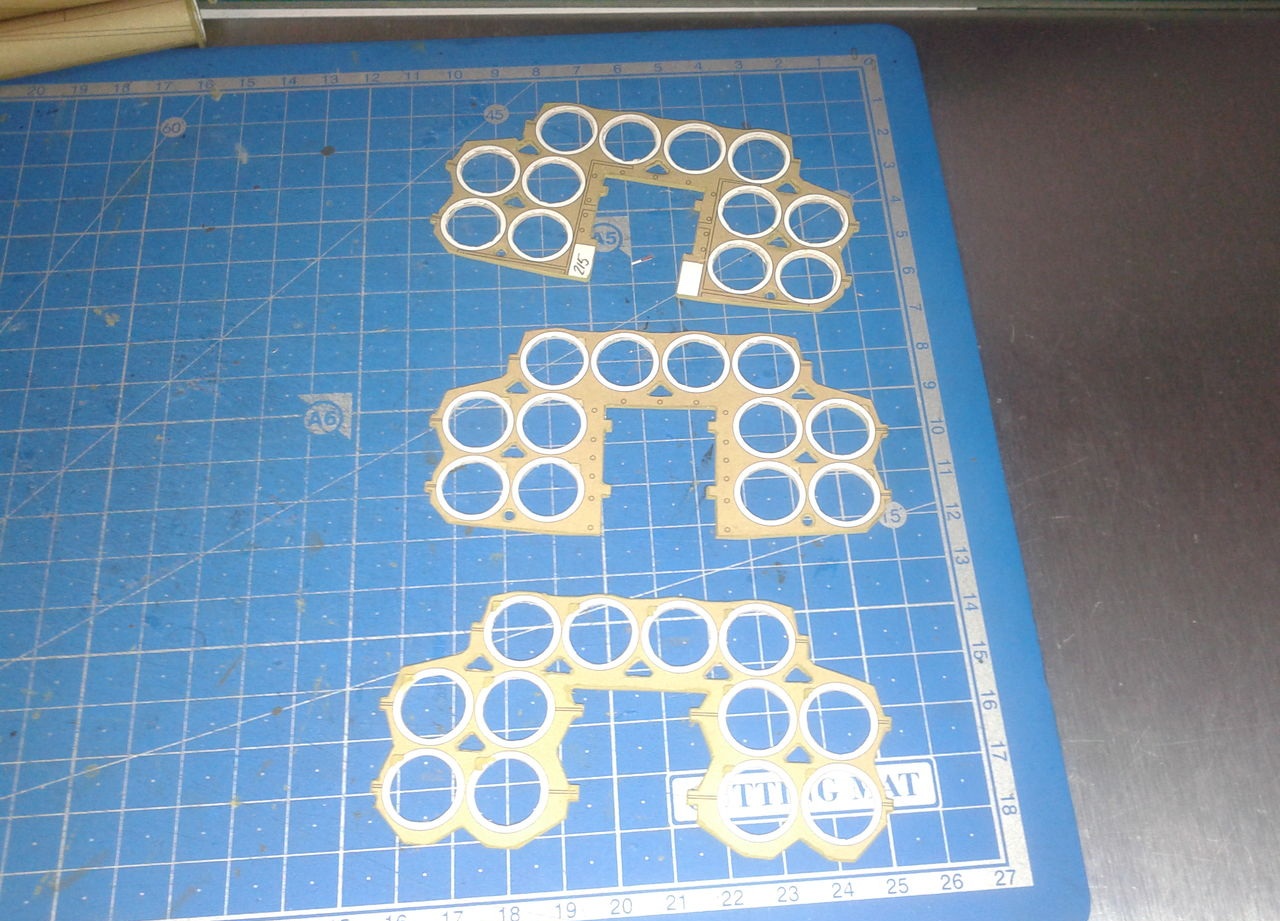

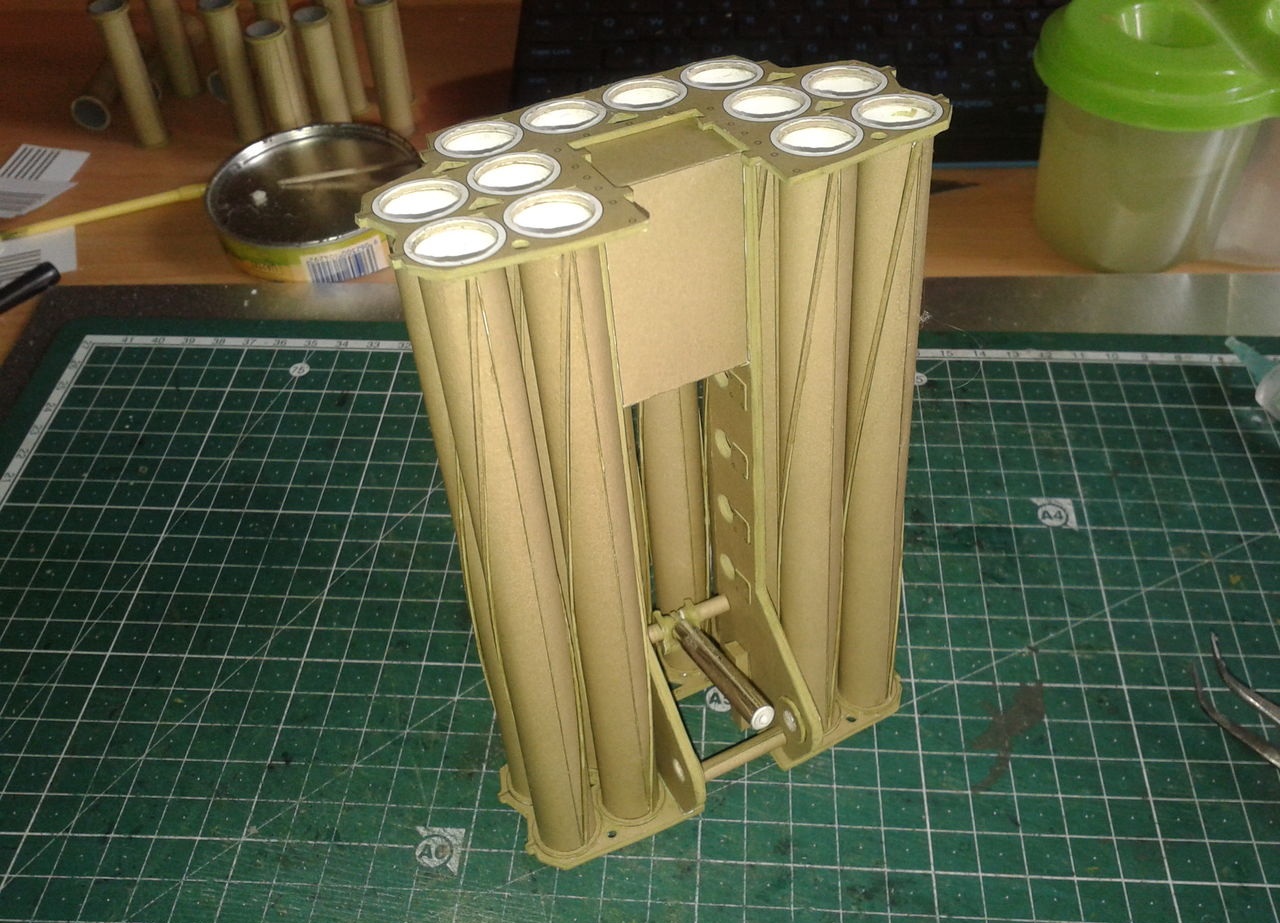

Начал сборку пакета направляющих:

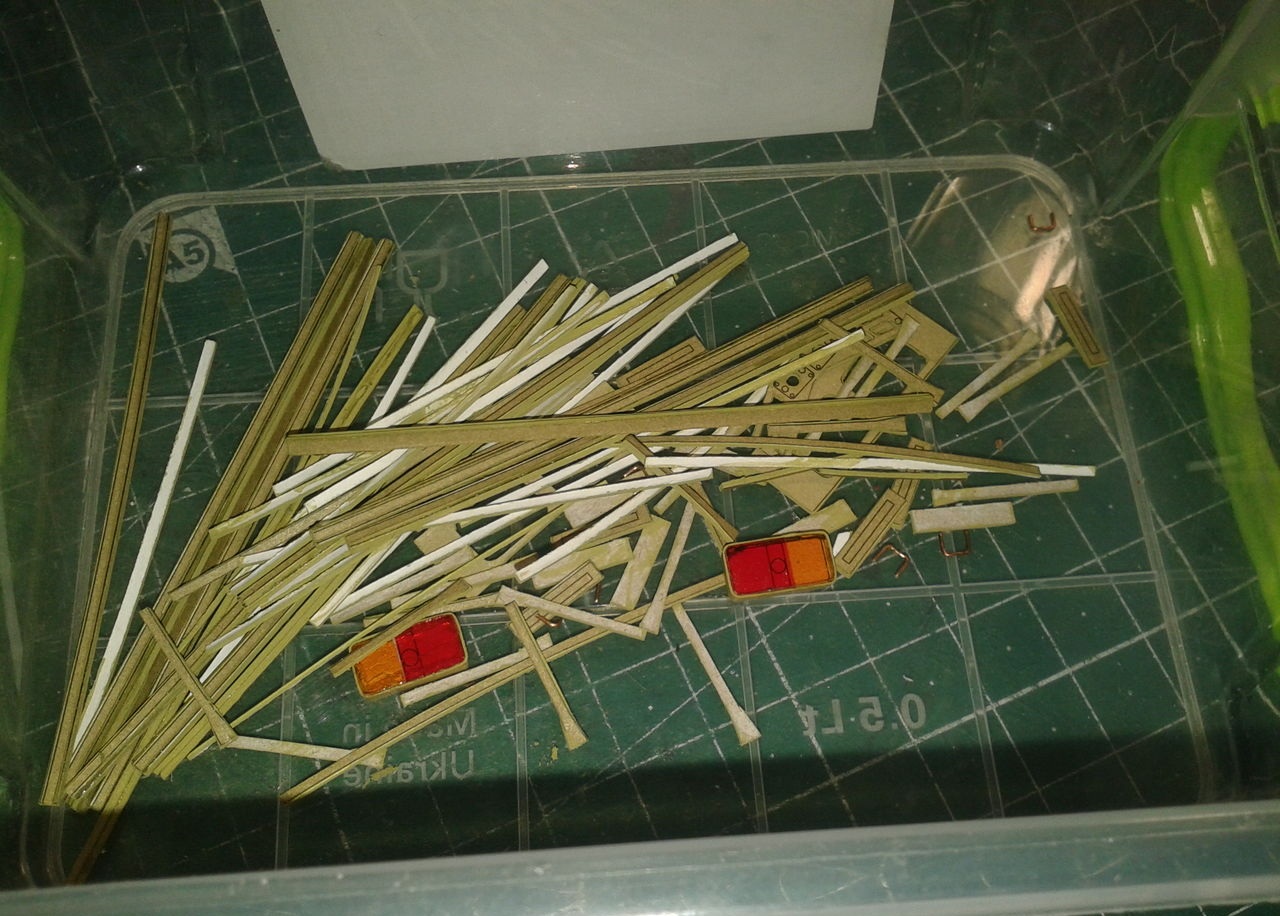

А за сегодня нарезал полосок и сделал задние огни

и примерял пакет на машину.

Продолжу сборку направляющих, следующая секция:

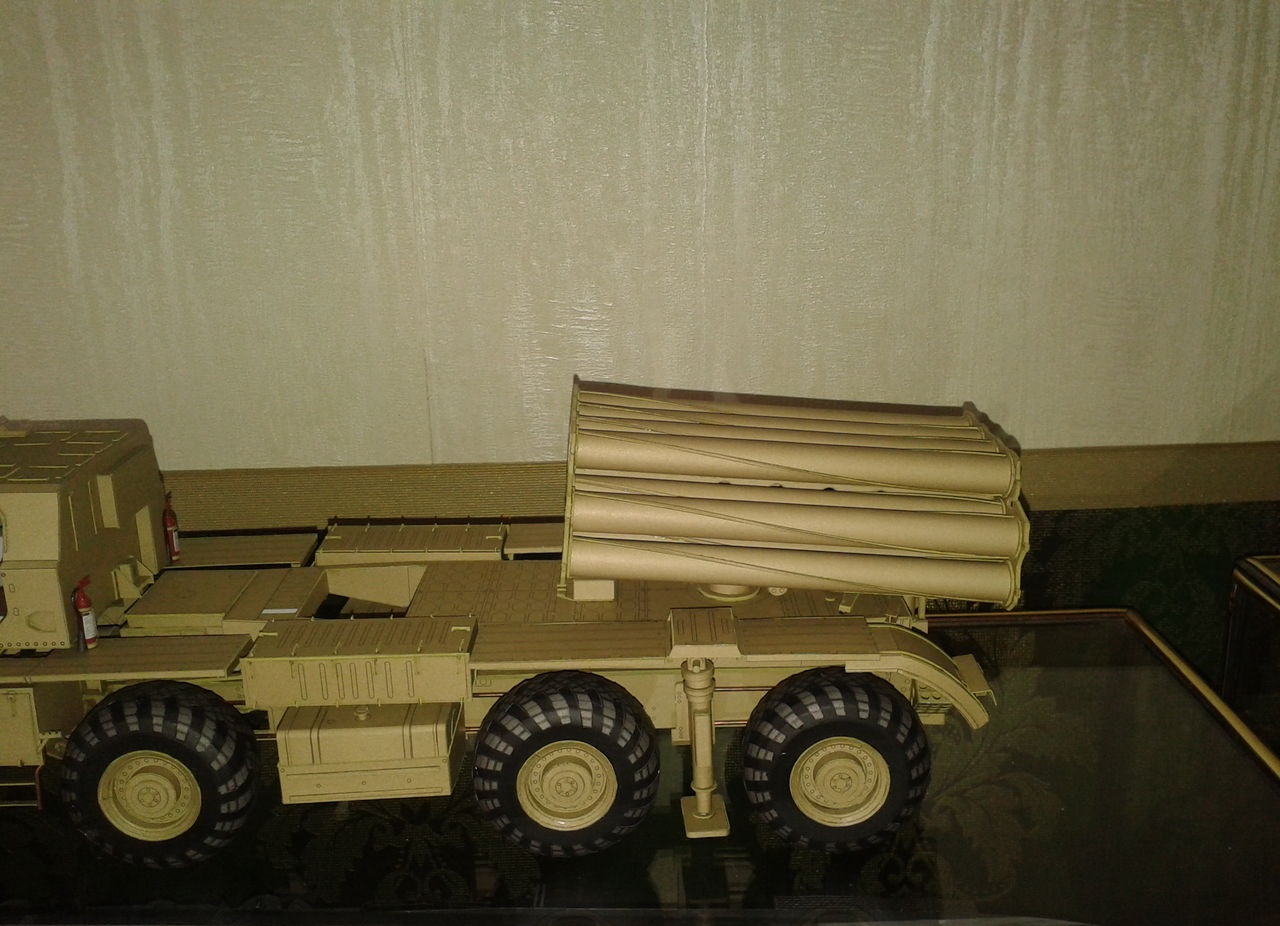

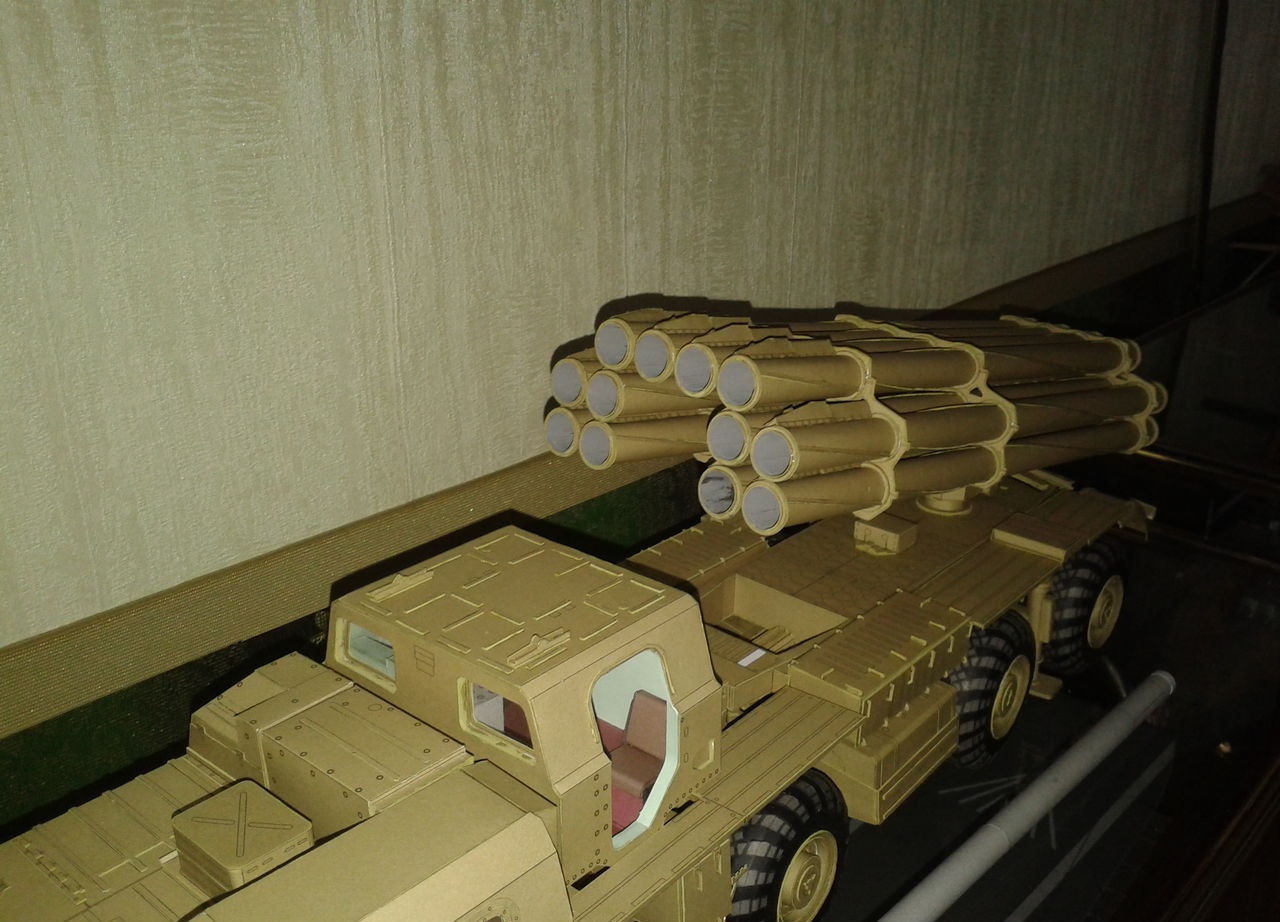

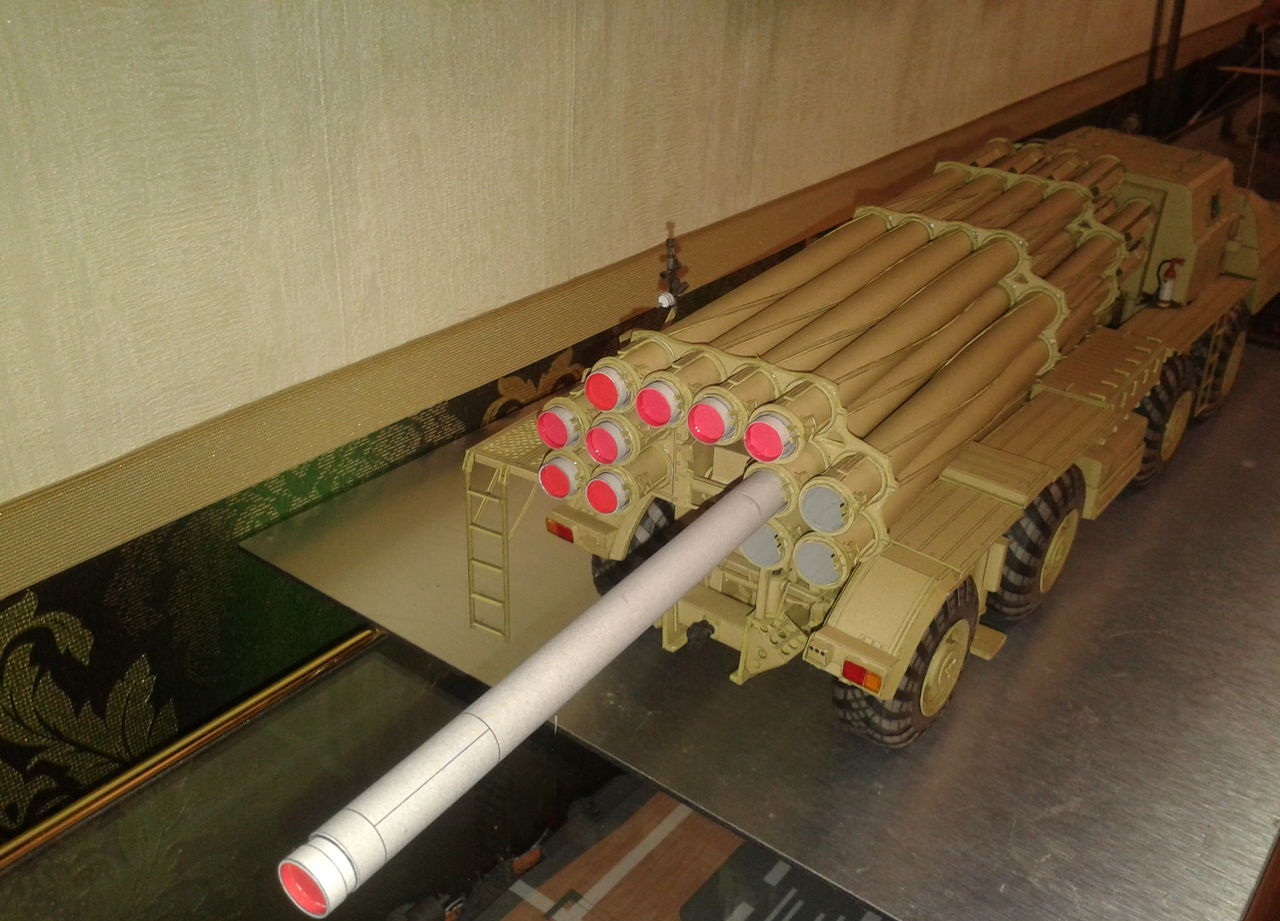

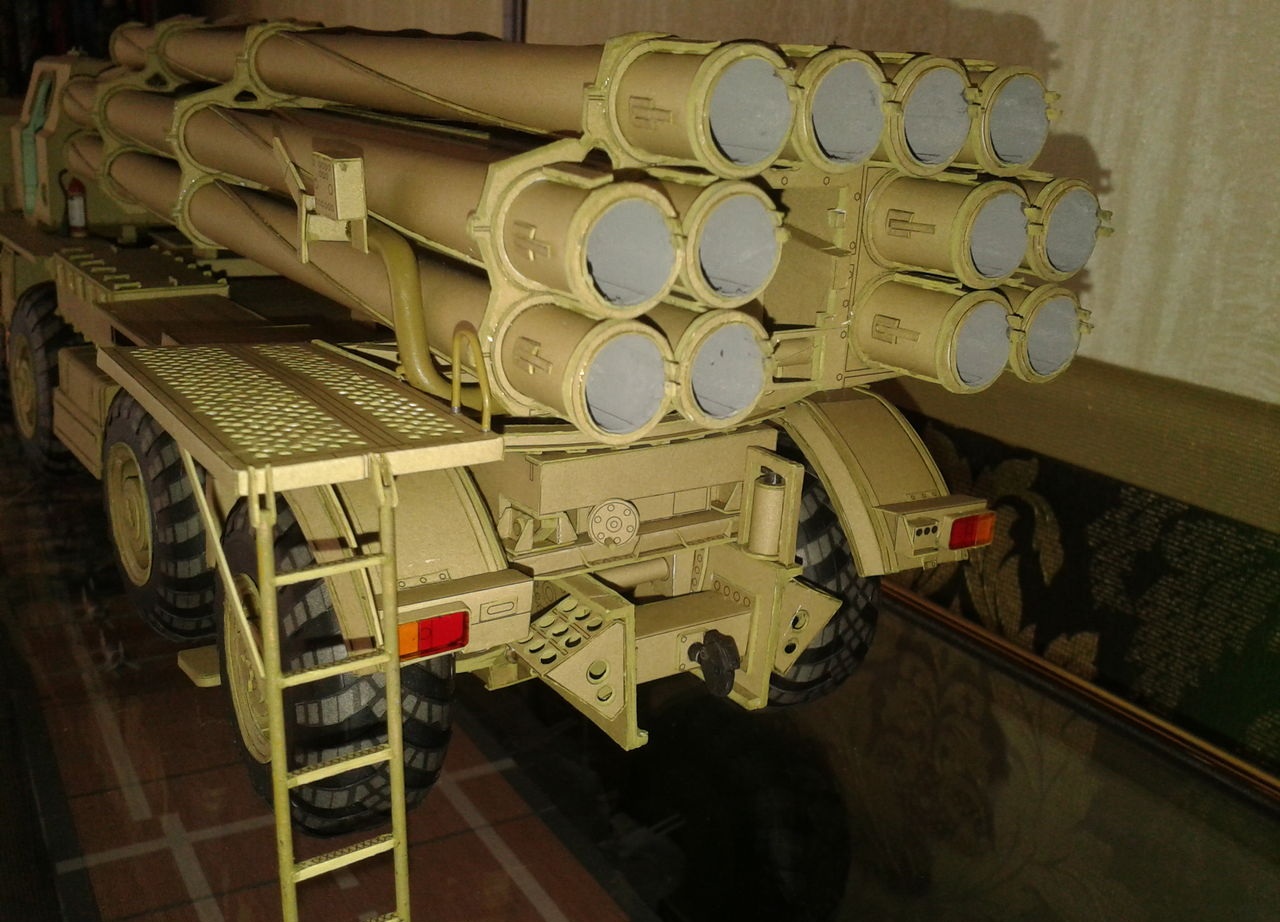

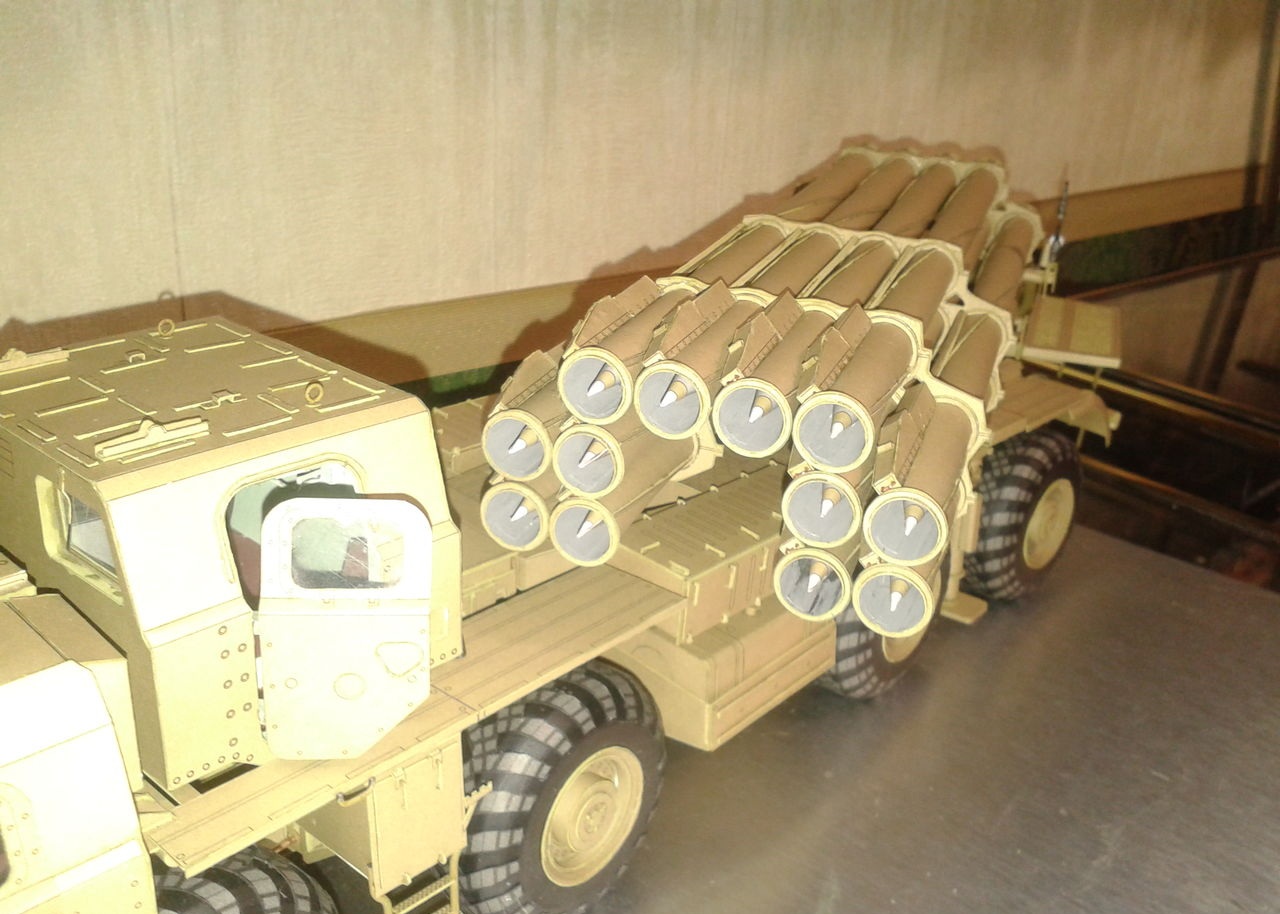

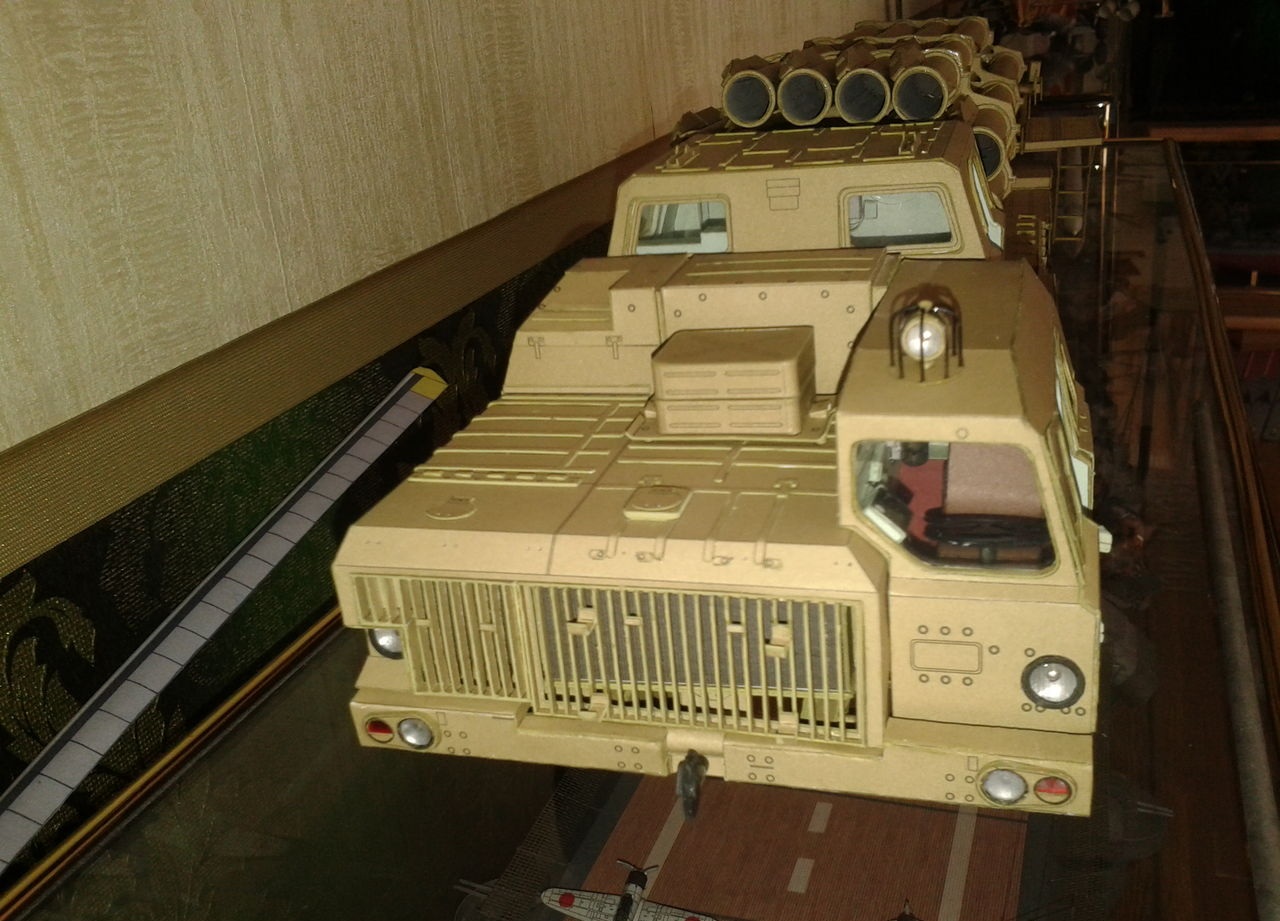

Собрал пакет и примерил:

И так, по мелочи:

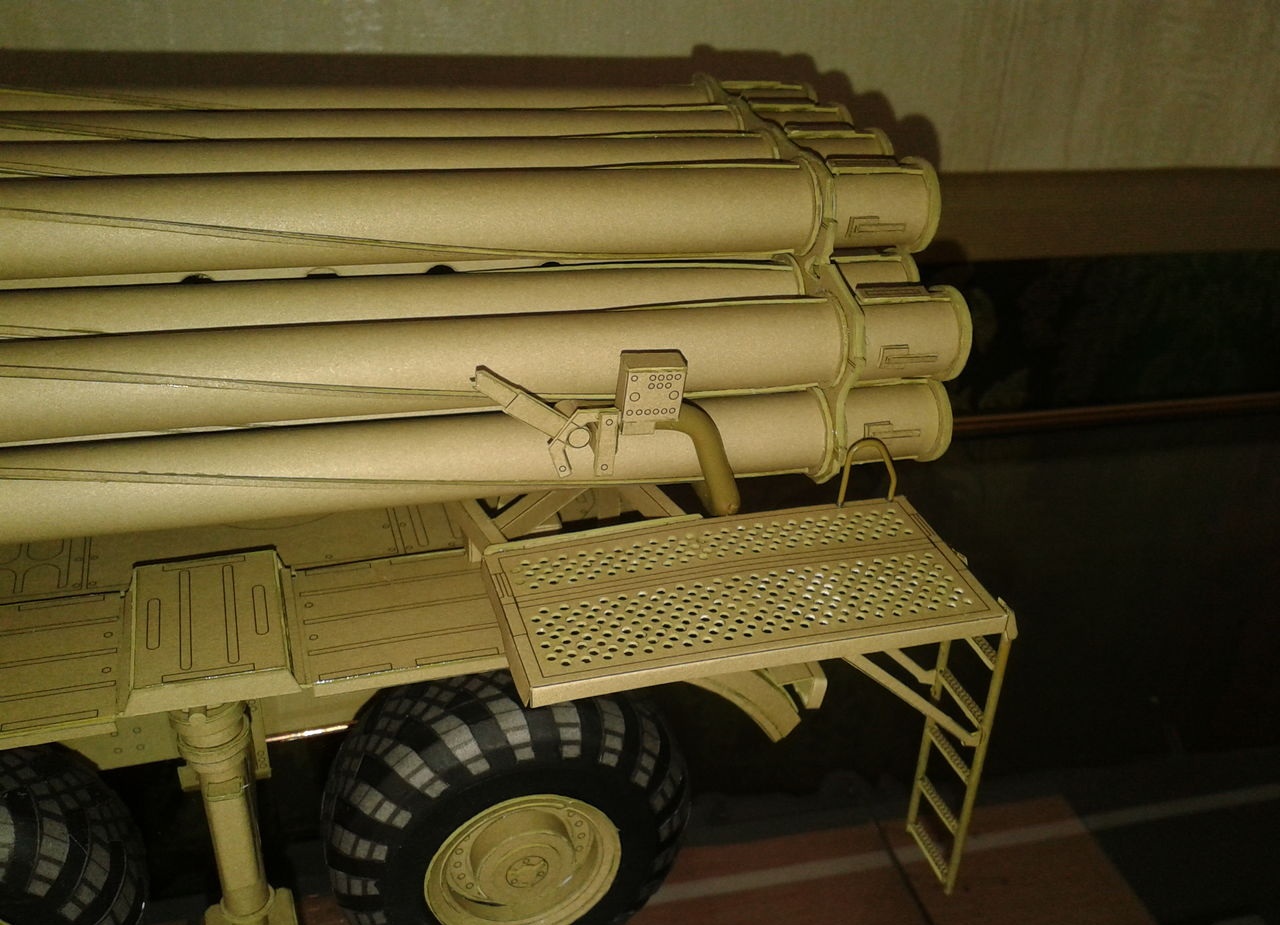

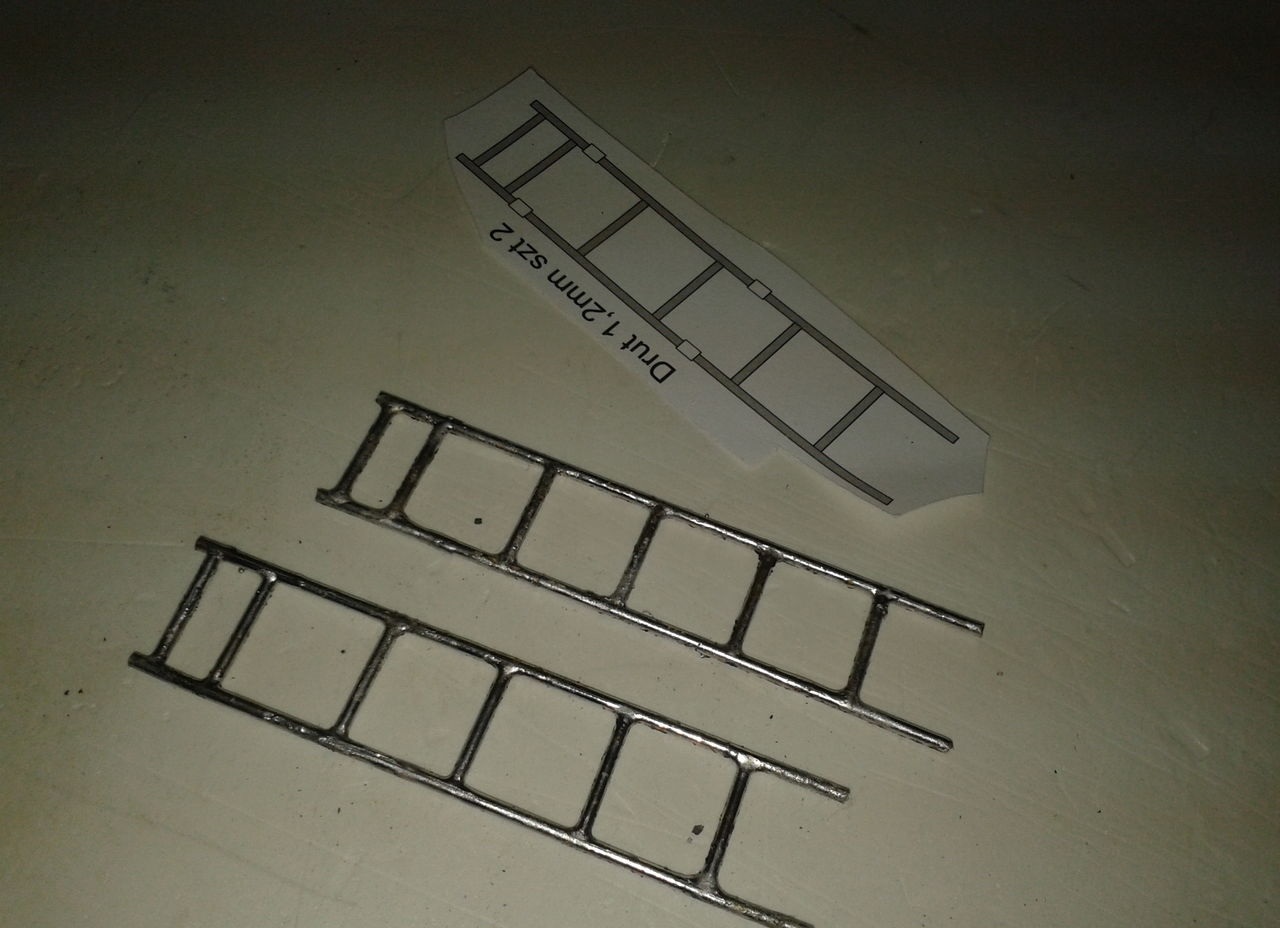

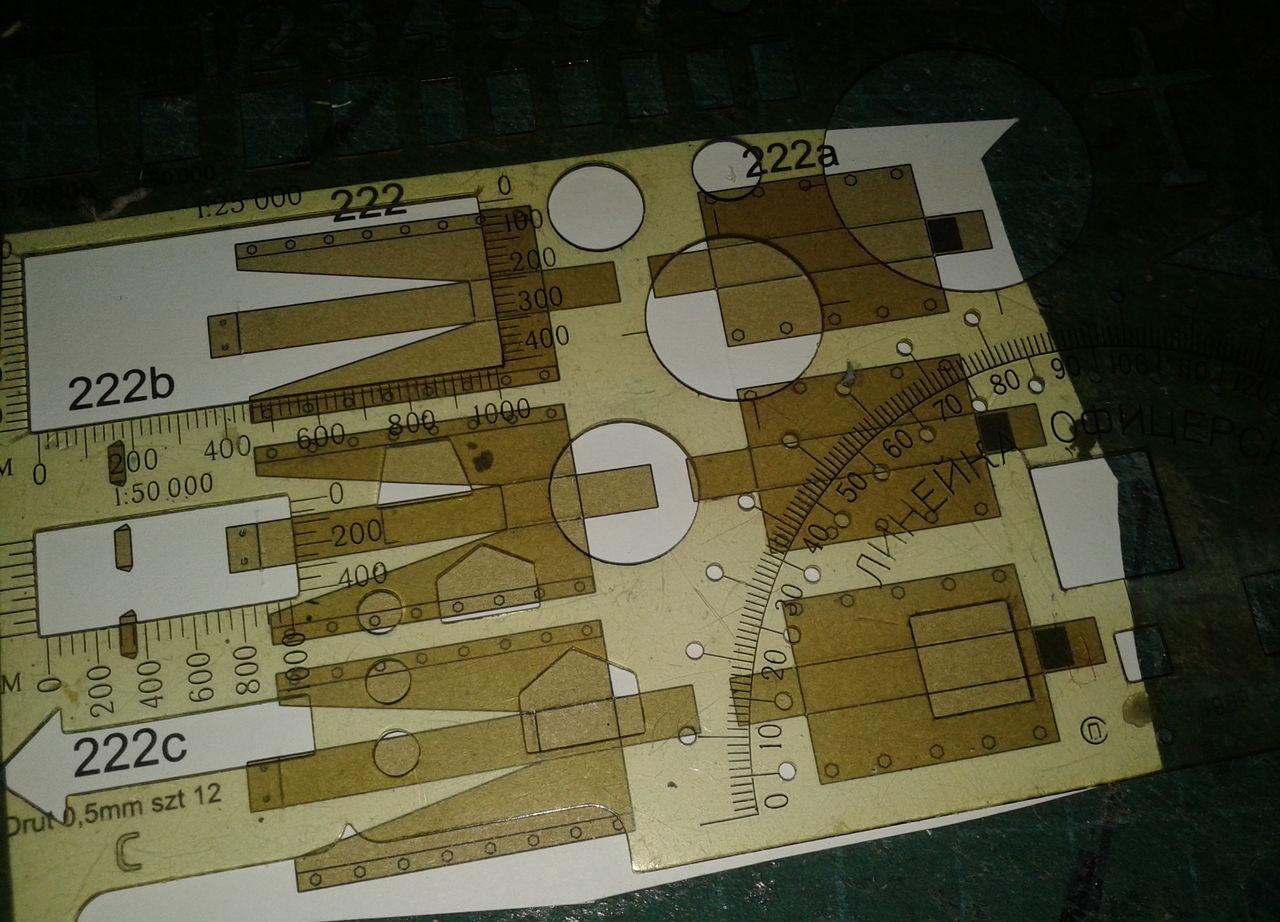

По лестнице: Это не трубки а проволока для сварки (Тоже применял и в ходовой) А отверстия пробиваю на старом коврике Ольфа с обратной стороны.

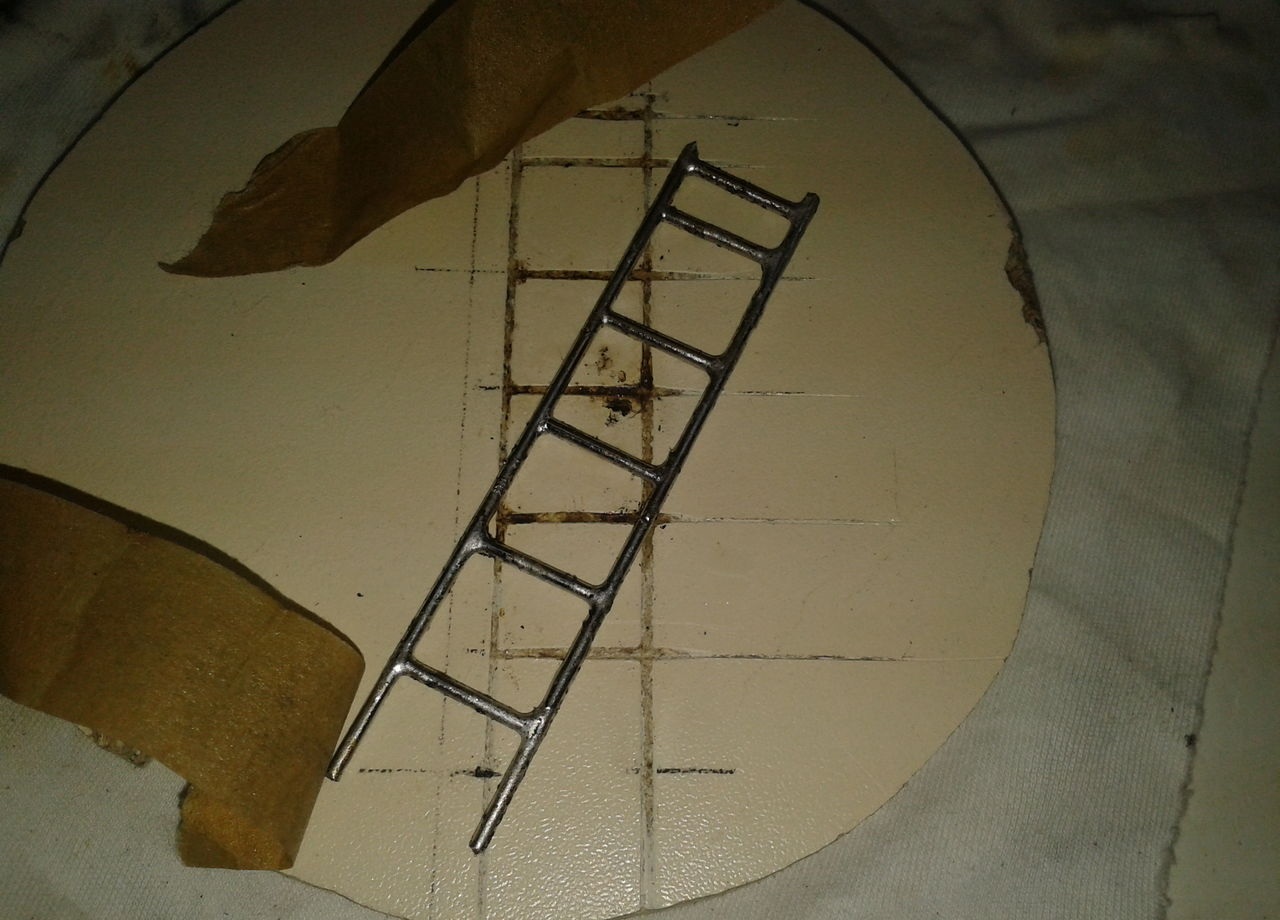

И по поводу лестниц спаял две лестницы на морду лица:

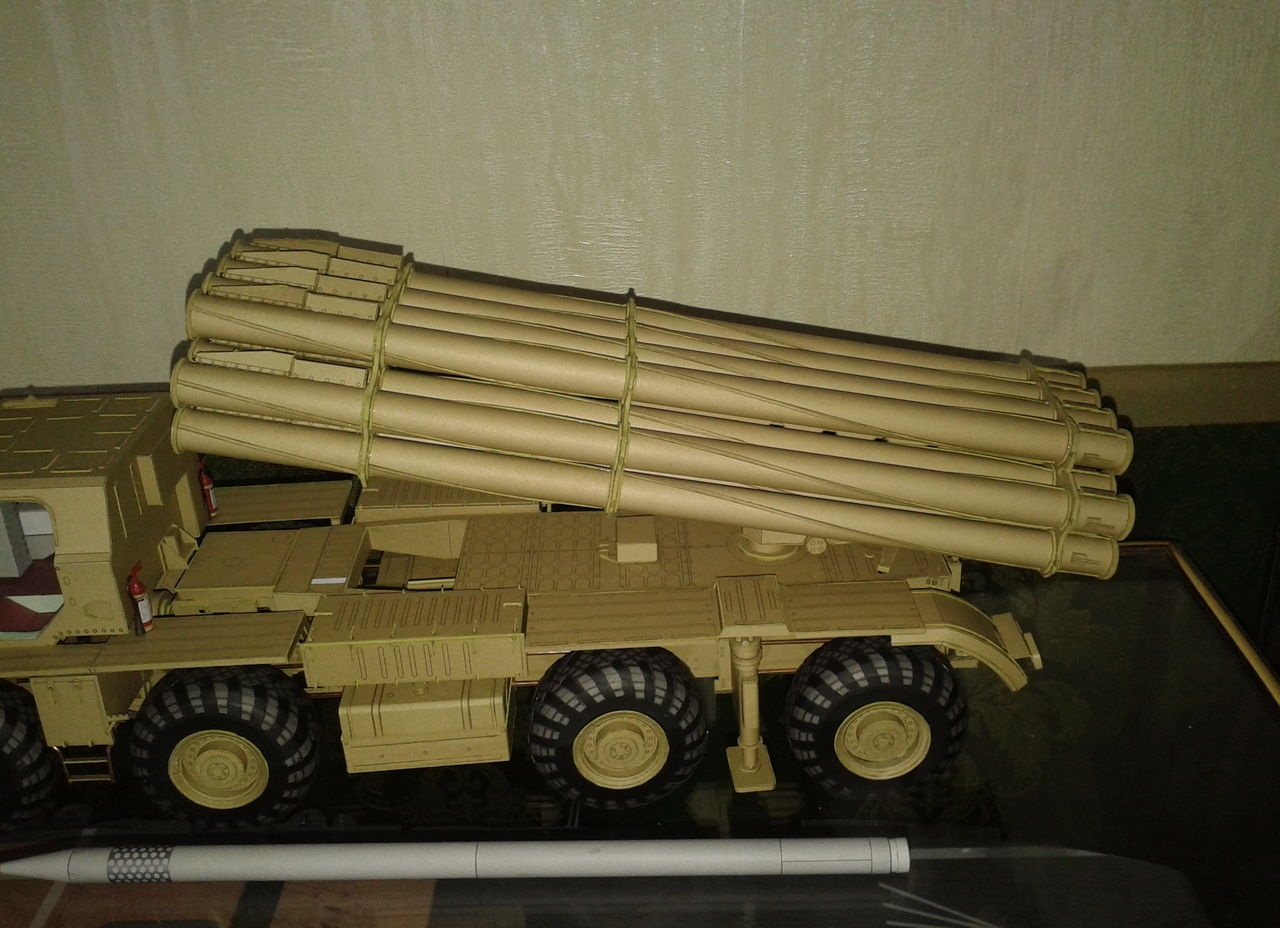

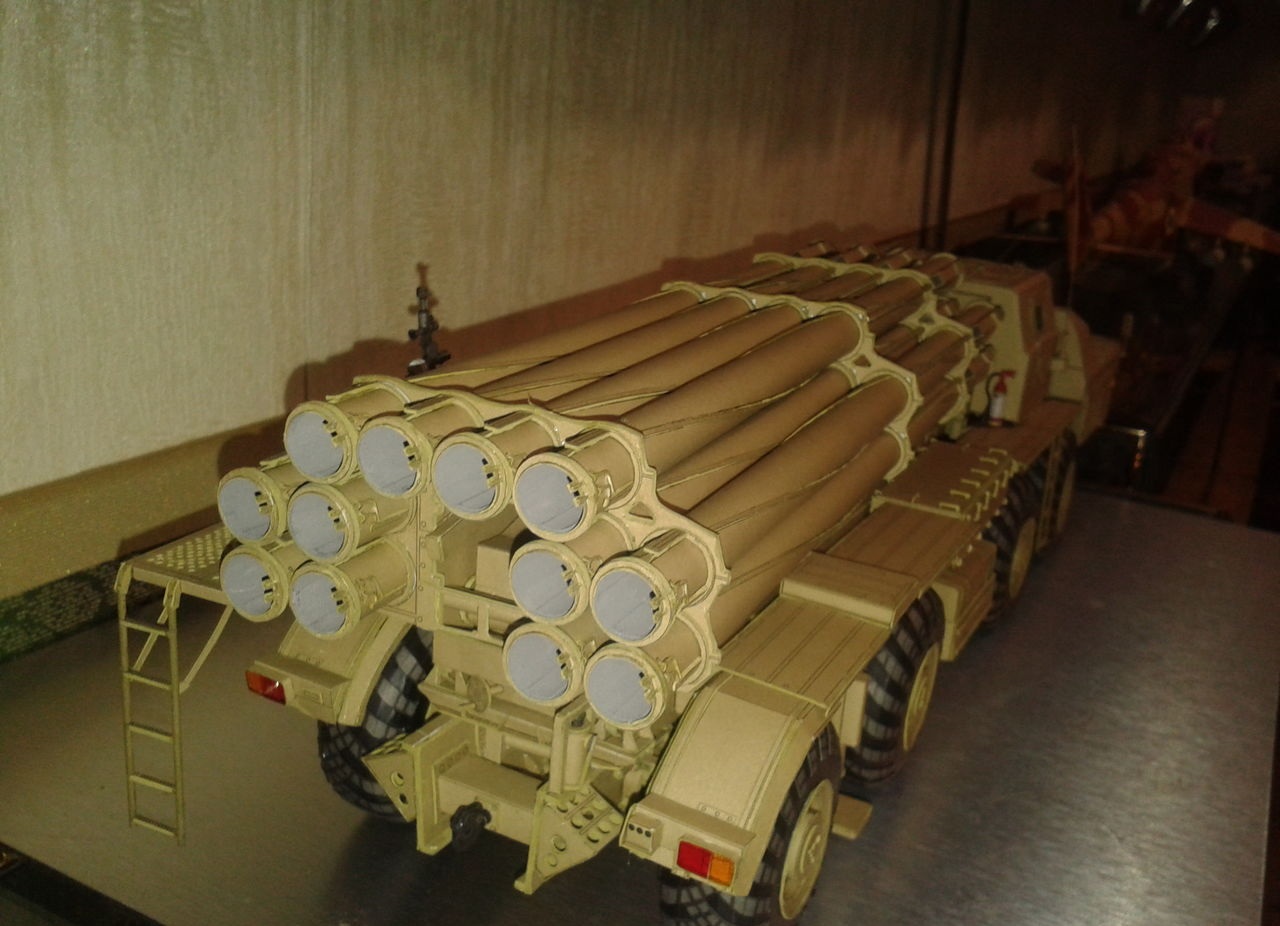

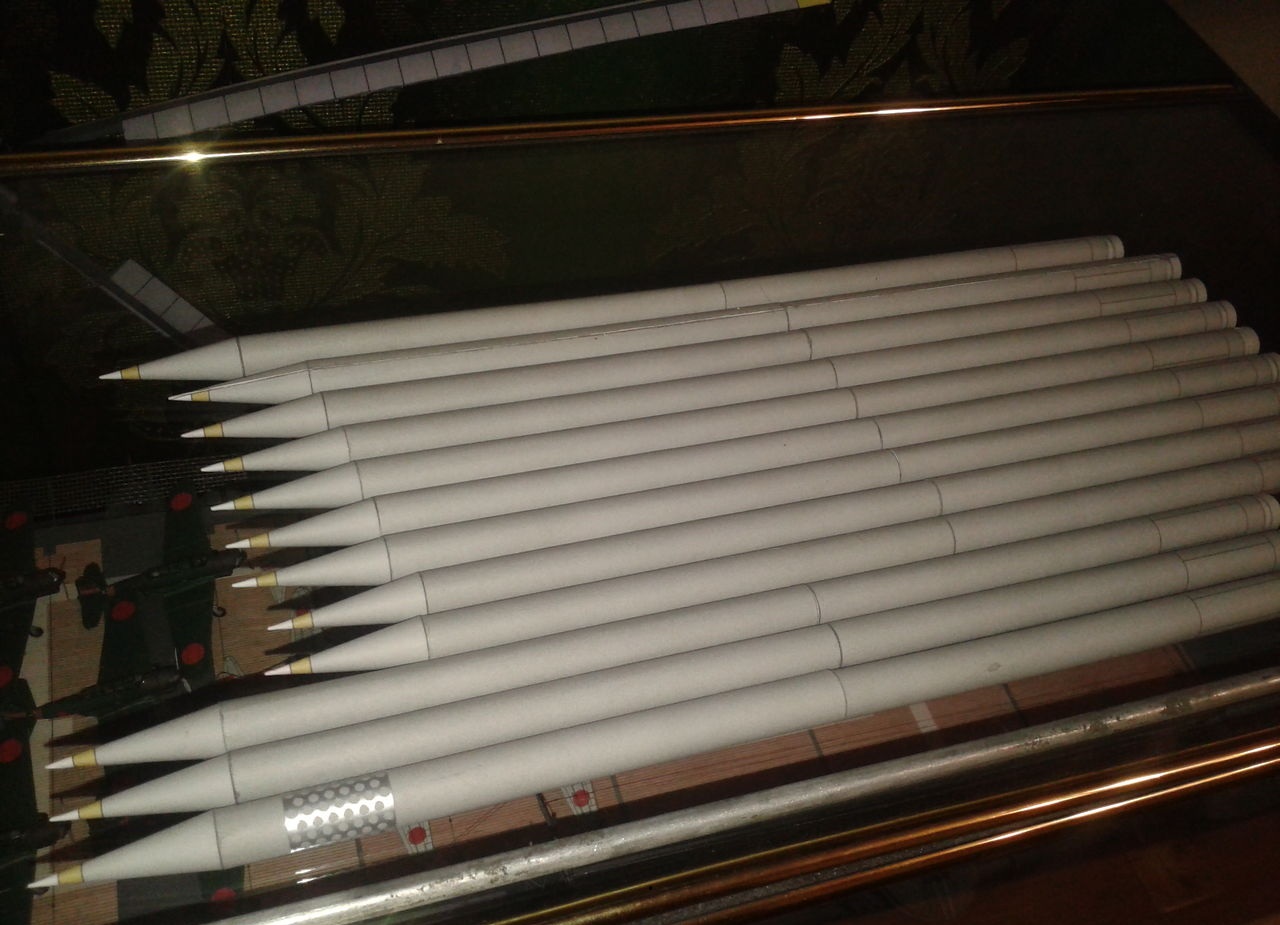

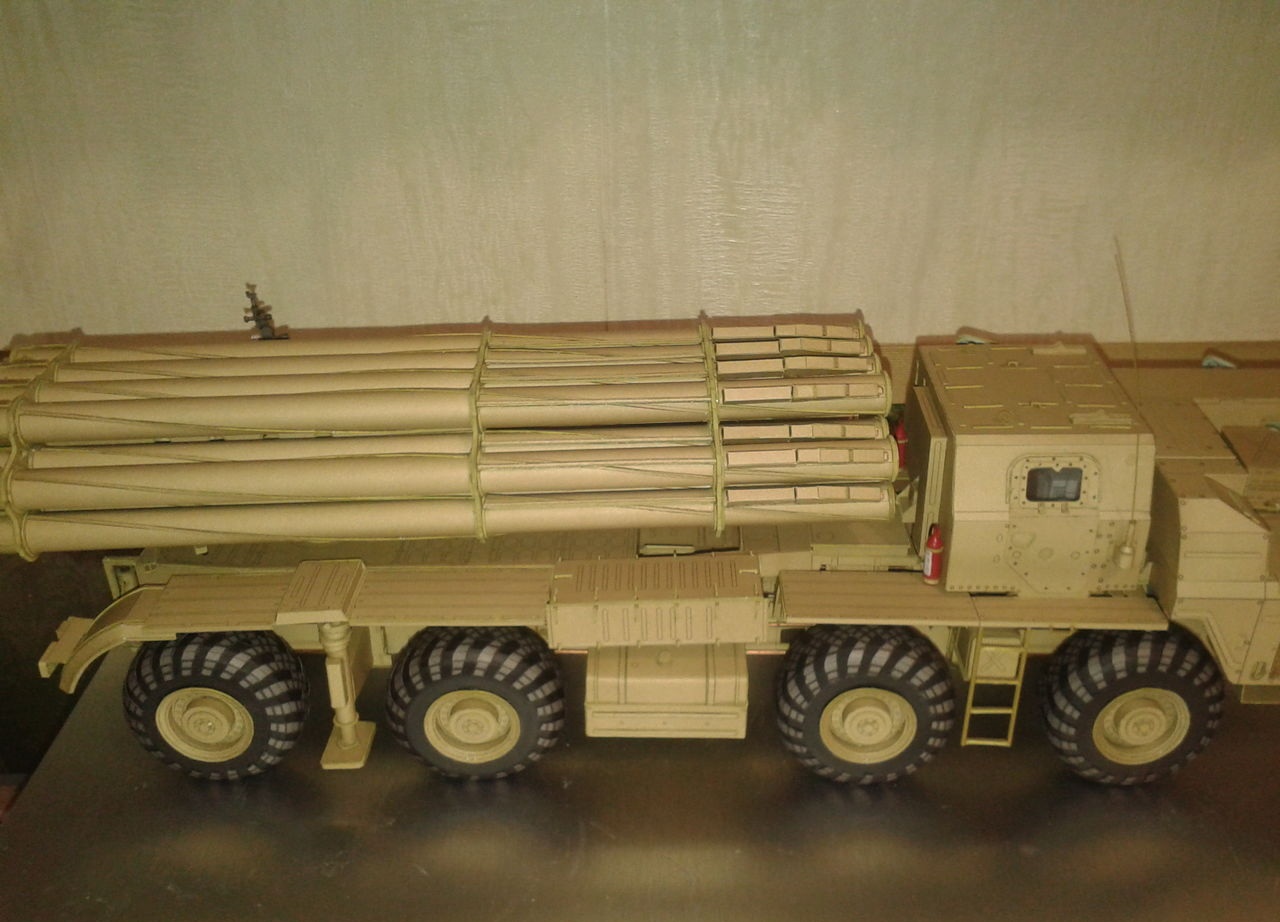

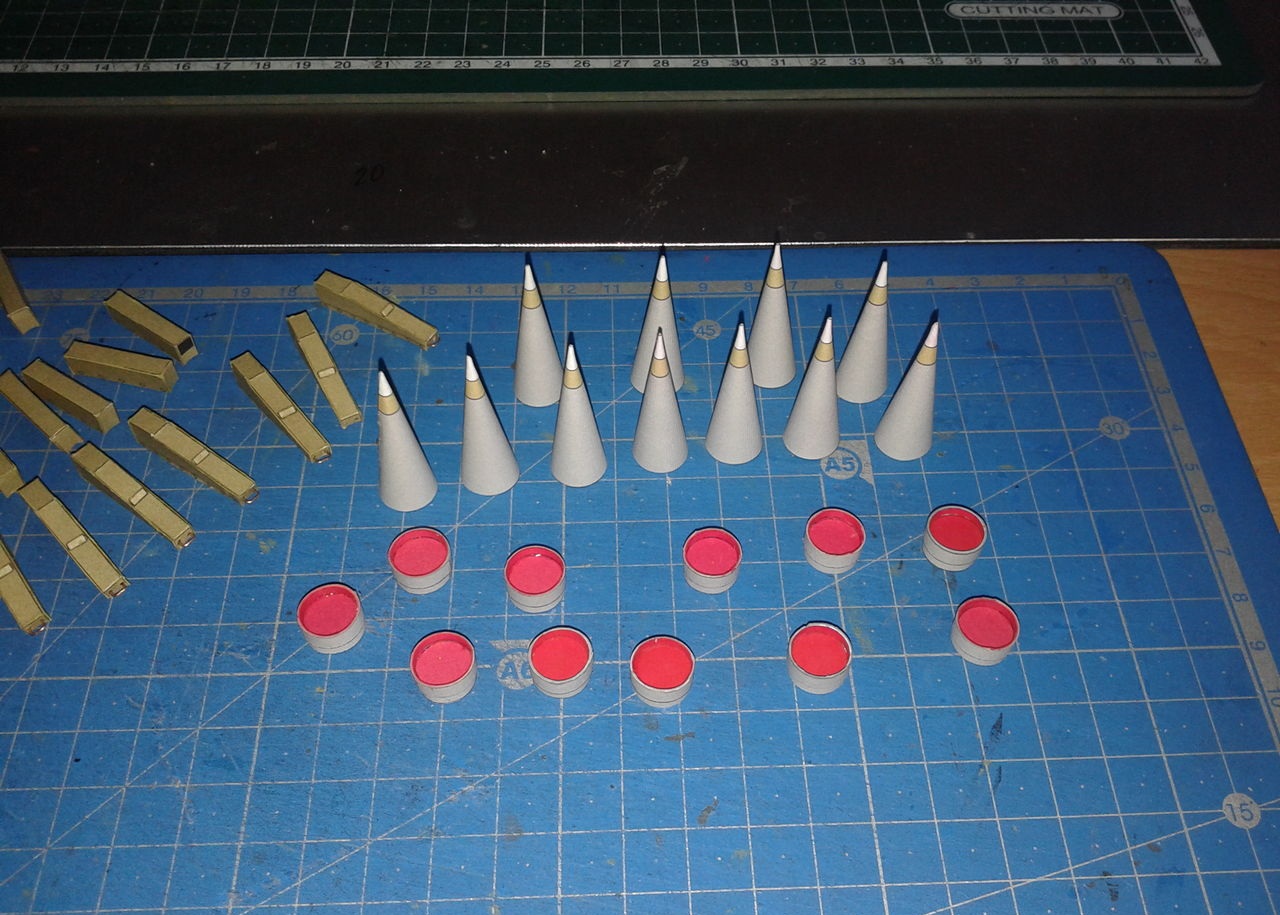

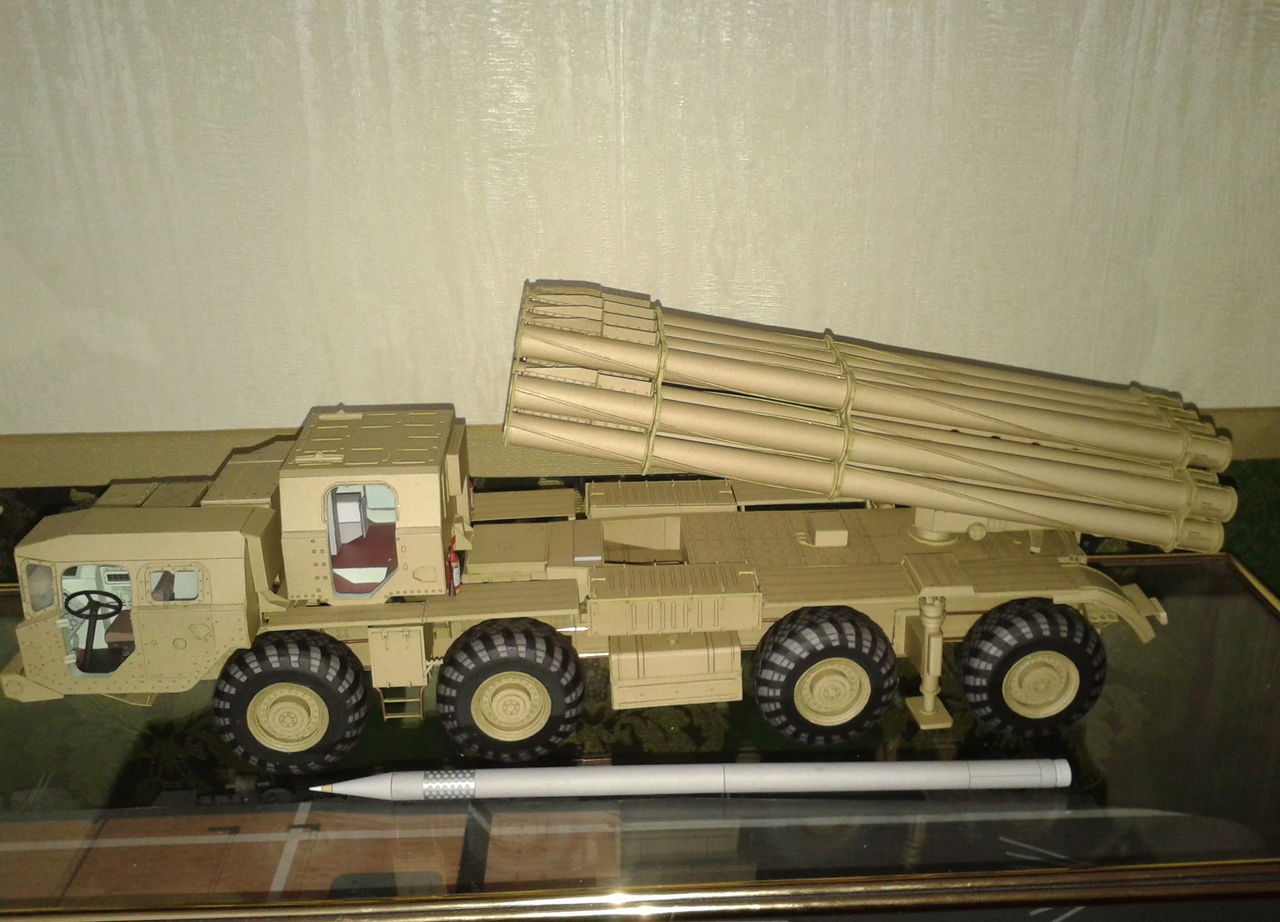

Продолжу: собрал ракеты и наверное всё...

Подкрашиваем, делаем подставку и ждем погоду для фото...
