Привет всем! Вот по необходимости начал собрать данную модель. Подробности в шапке, а сейчас приступим.

Скачать модель танка T-34/76 mod. 1940 (GPM 353)

двигатель собирать не стал, слишком примитивный.

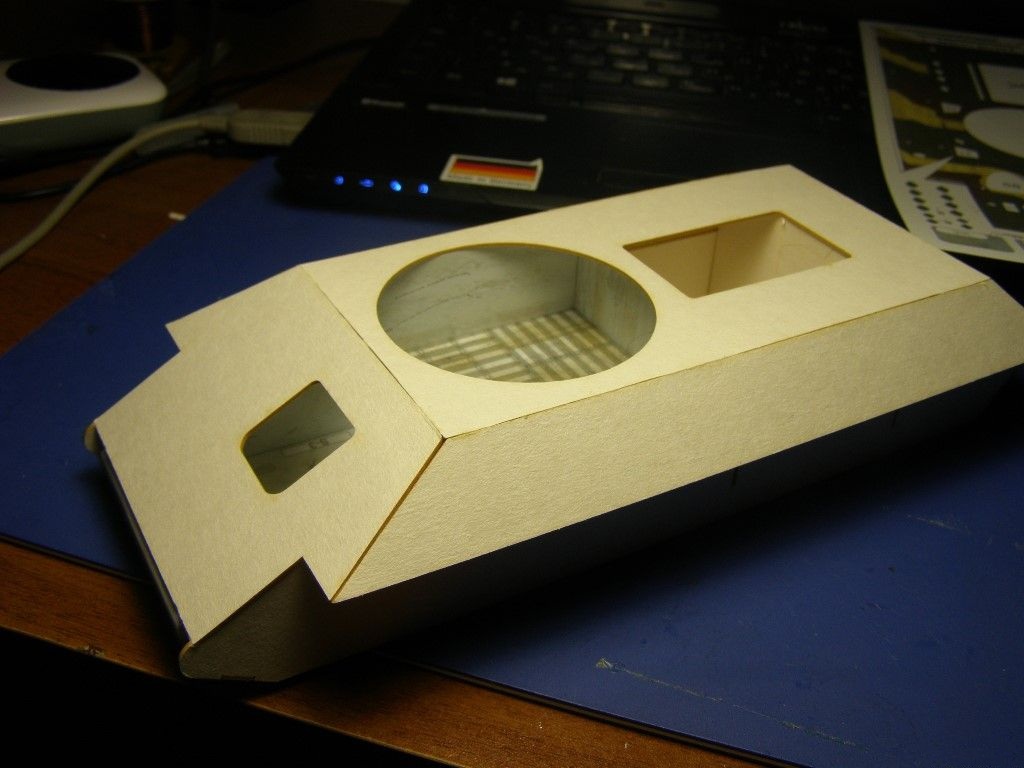

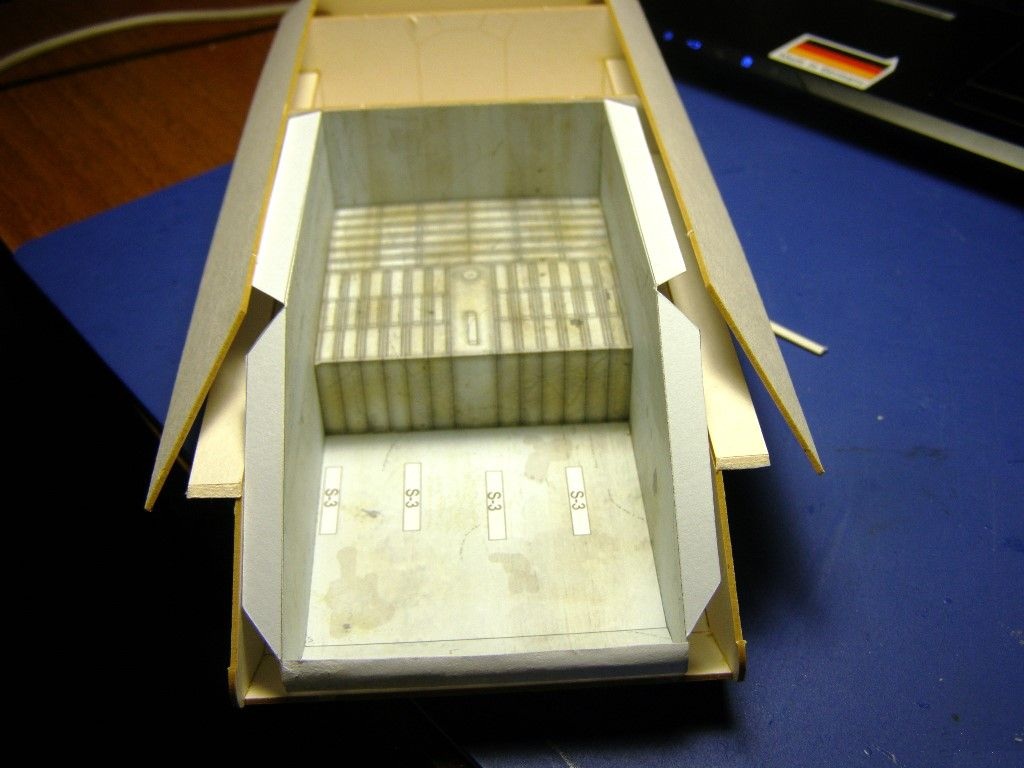

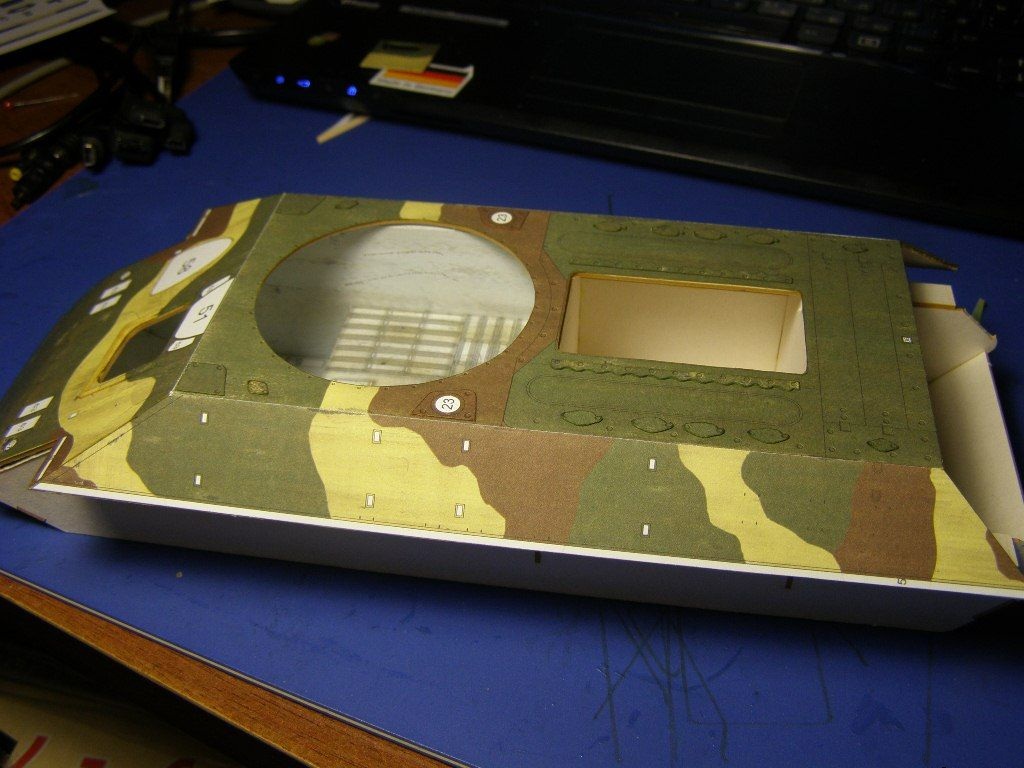

Разобрал верх каркаса и вклеил его по отдельности в шкурку. С люком тоже проблема, издатель напечатал внутреннюю часть люка на сторону приклеивания внешней обшивки.

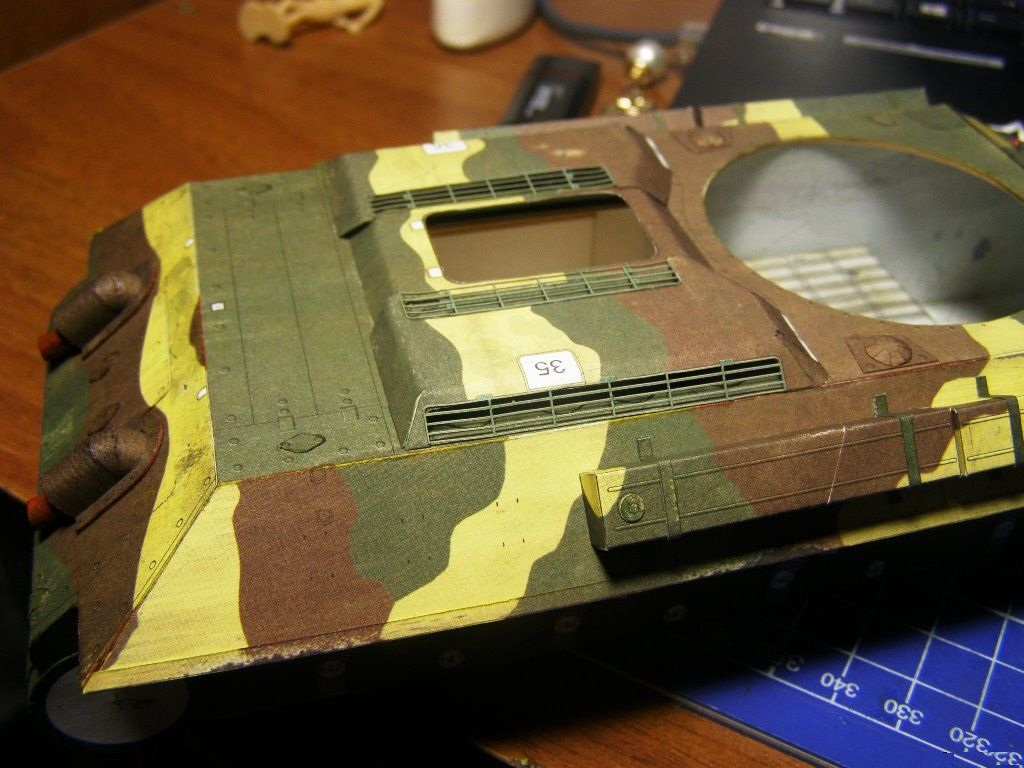

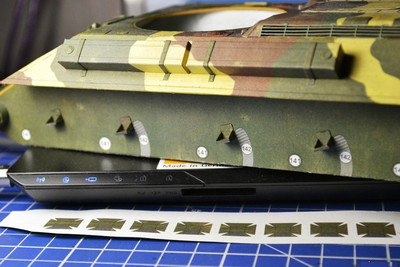

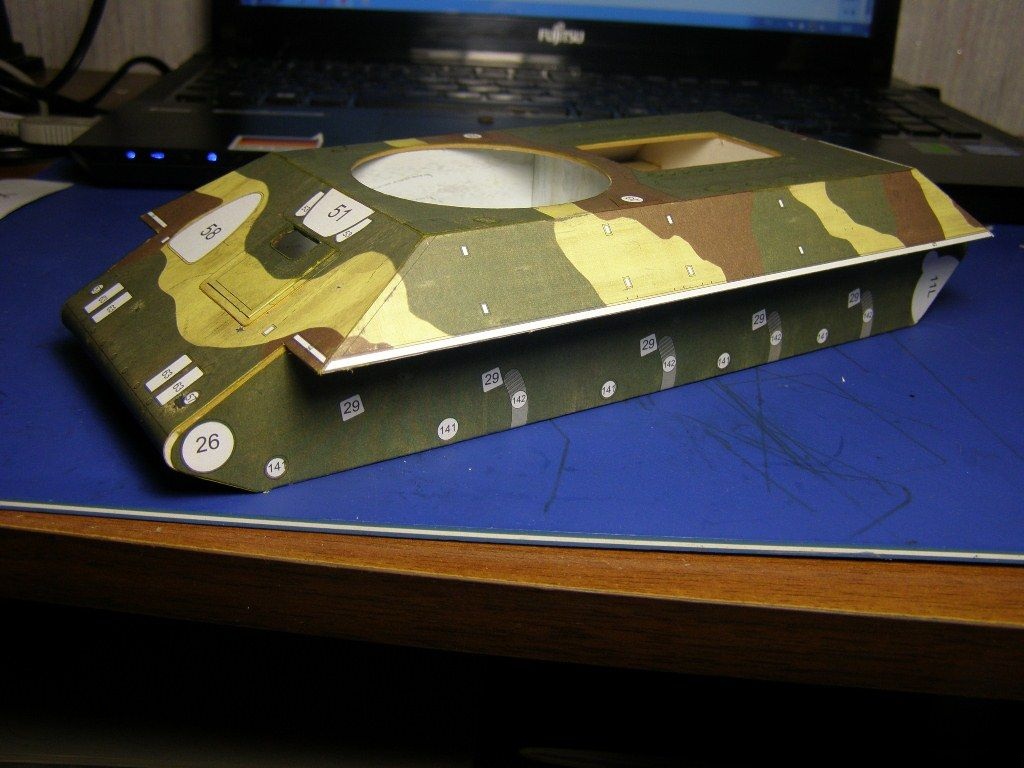

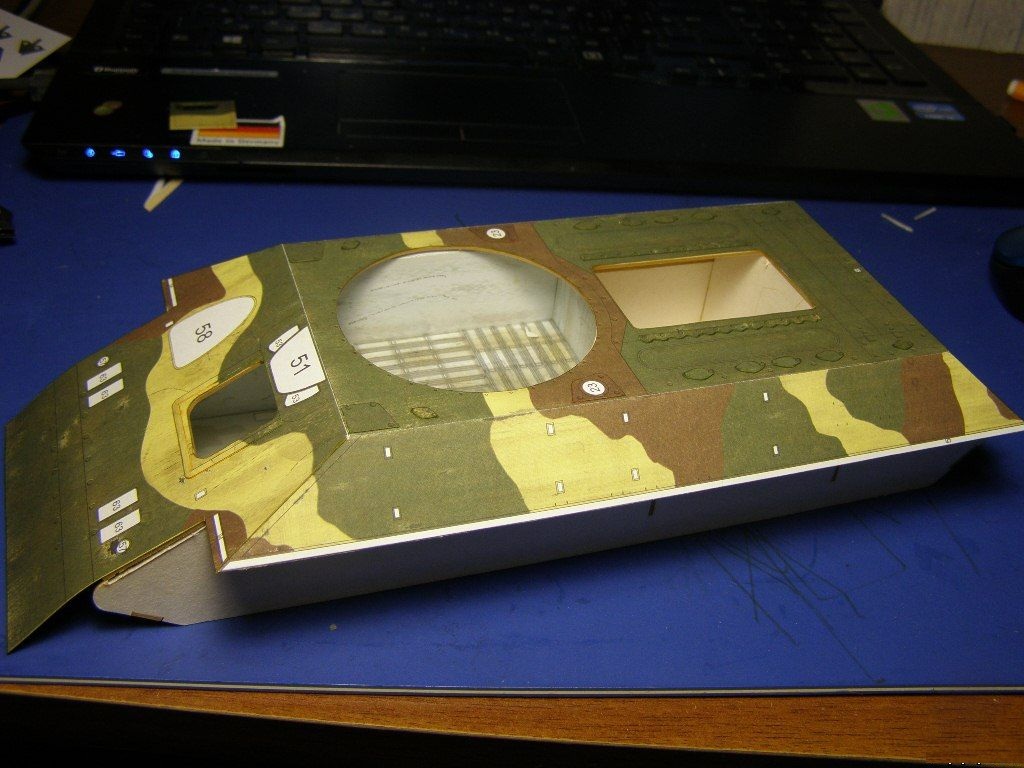

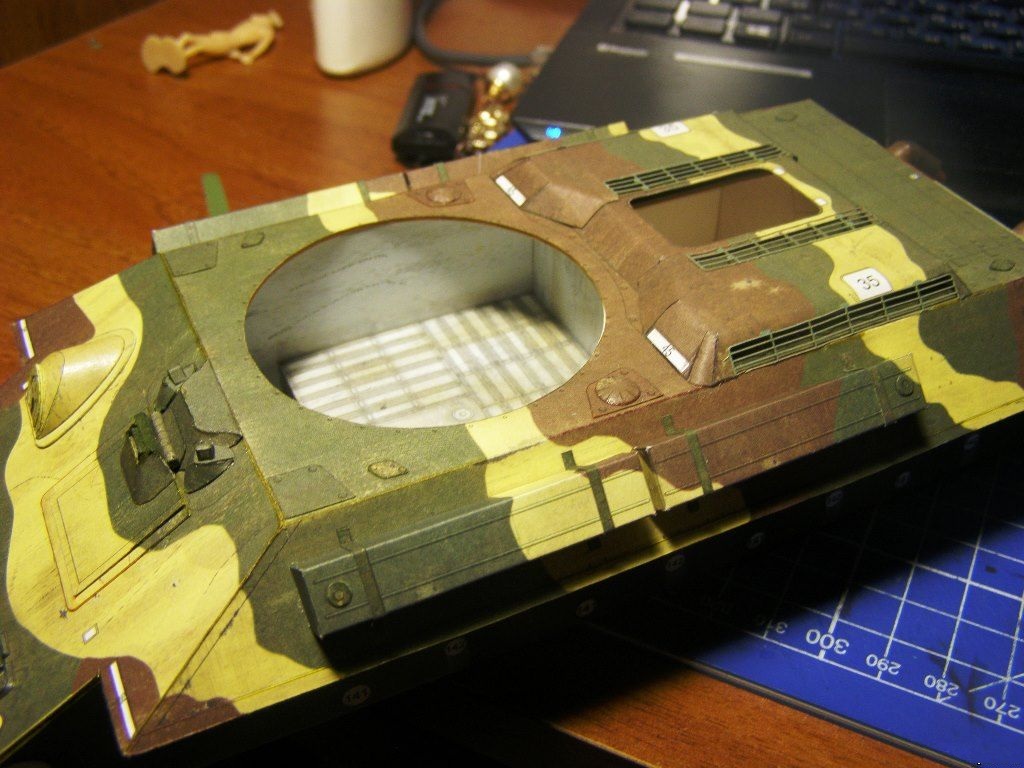

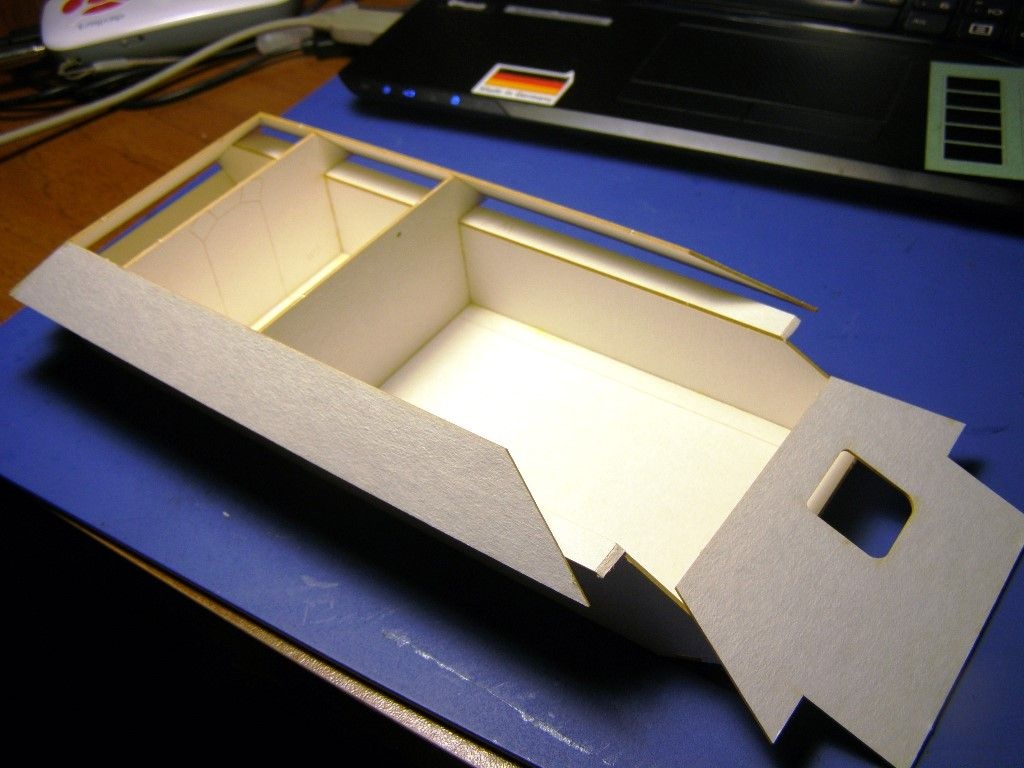

Окраска не планируется. Я оригинал красить не хочу. Корпус собрал.

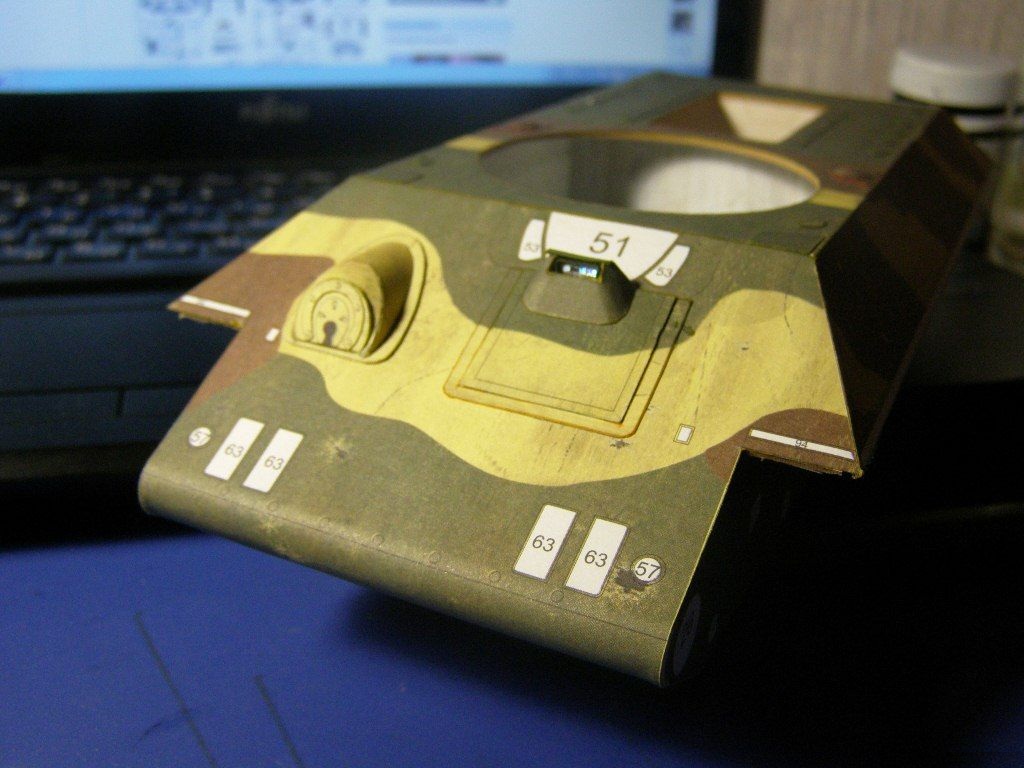

Люк меха и маска курсового пулемета. Немного улучшил прибор меха, в журнале вообще дано черт те что - какую-то заслонку с имитацией стекла наружу... Бред Пришлось из ДВД вырезать и вставить прибор.

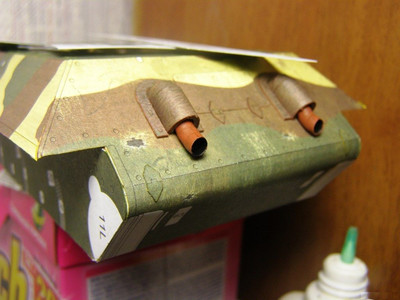

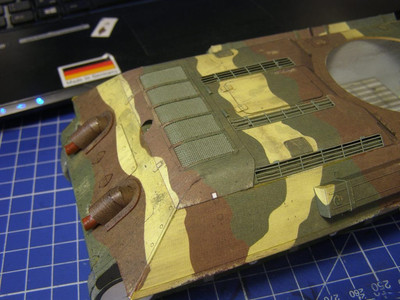

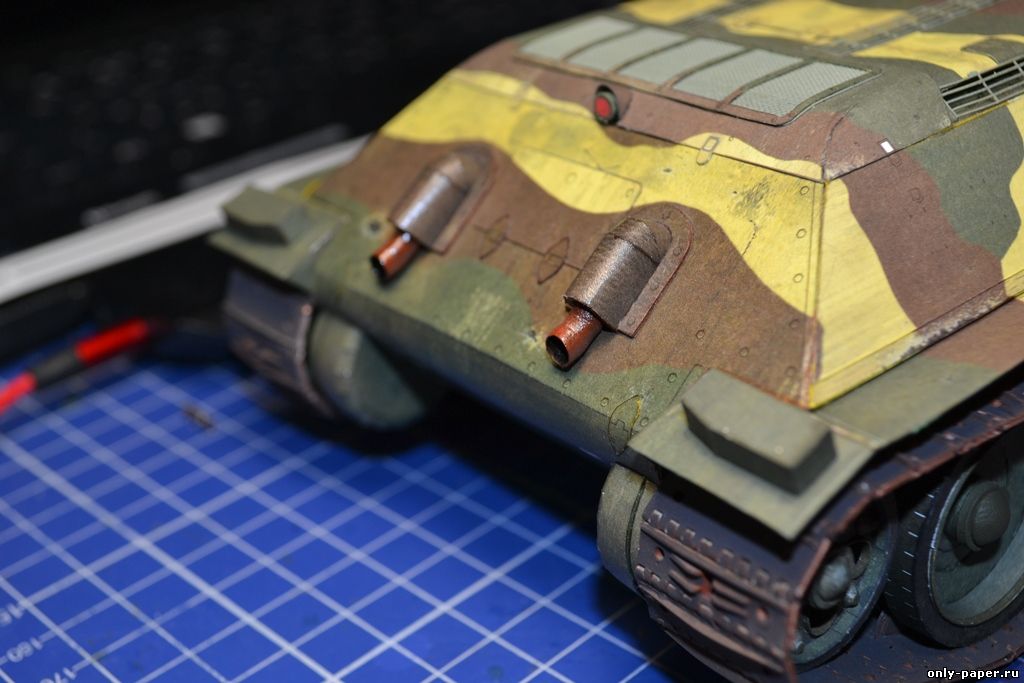

Выхлопные.

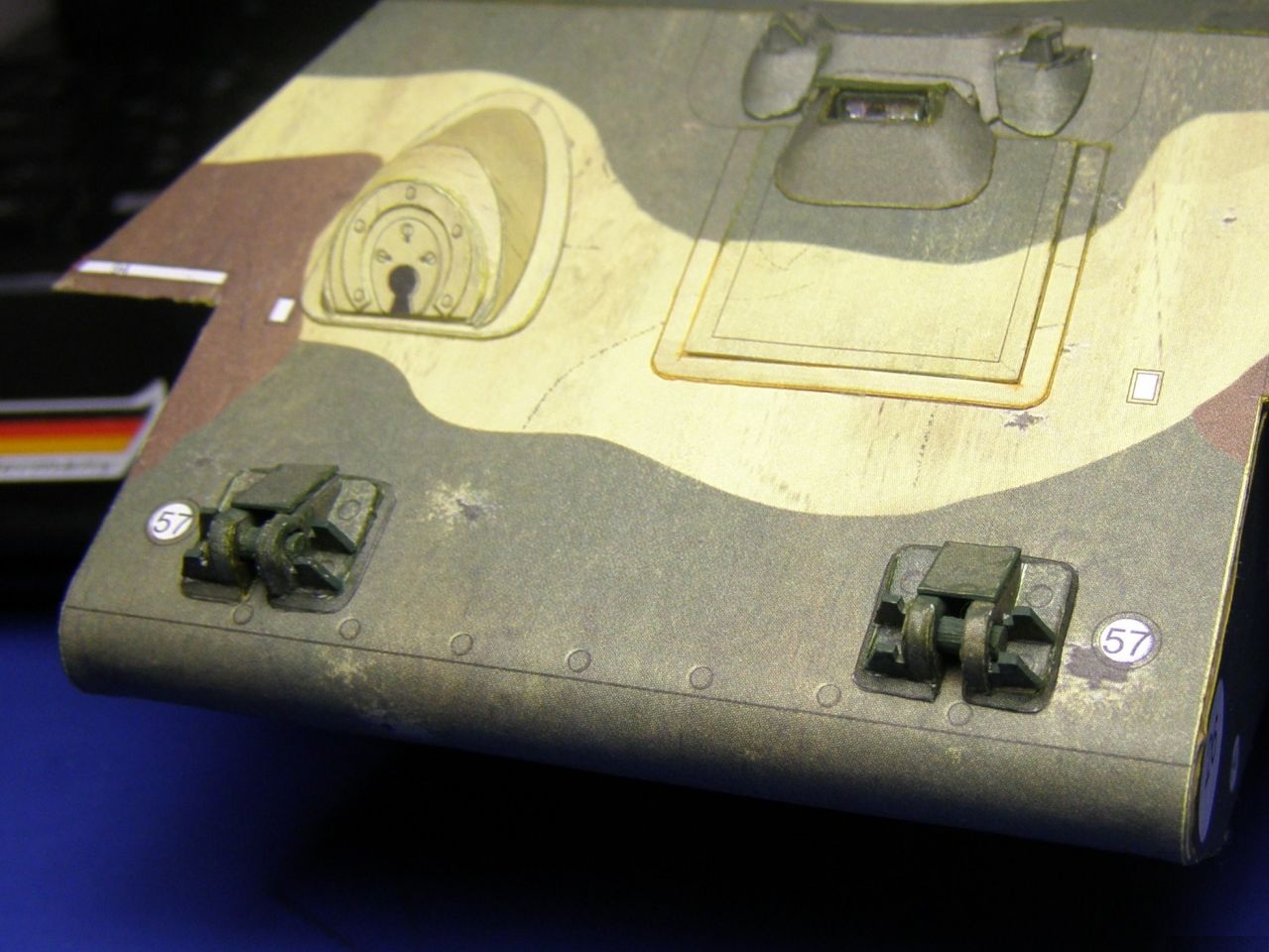

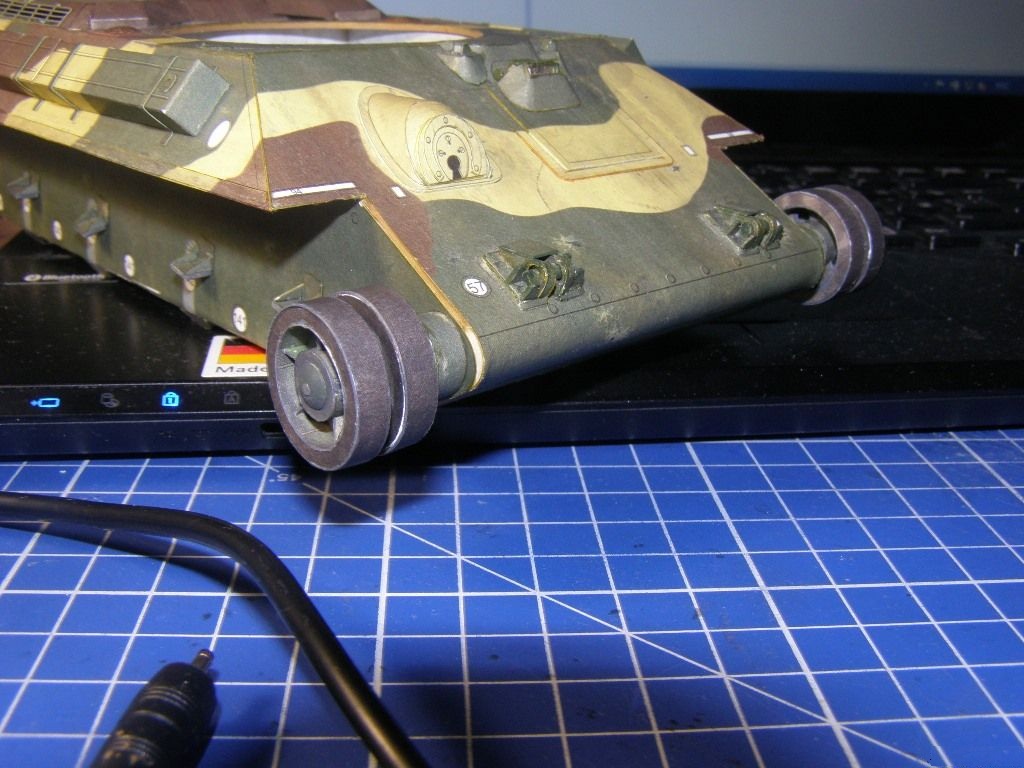

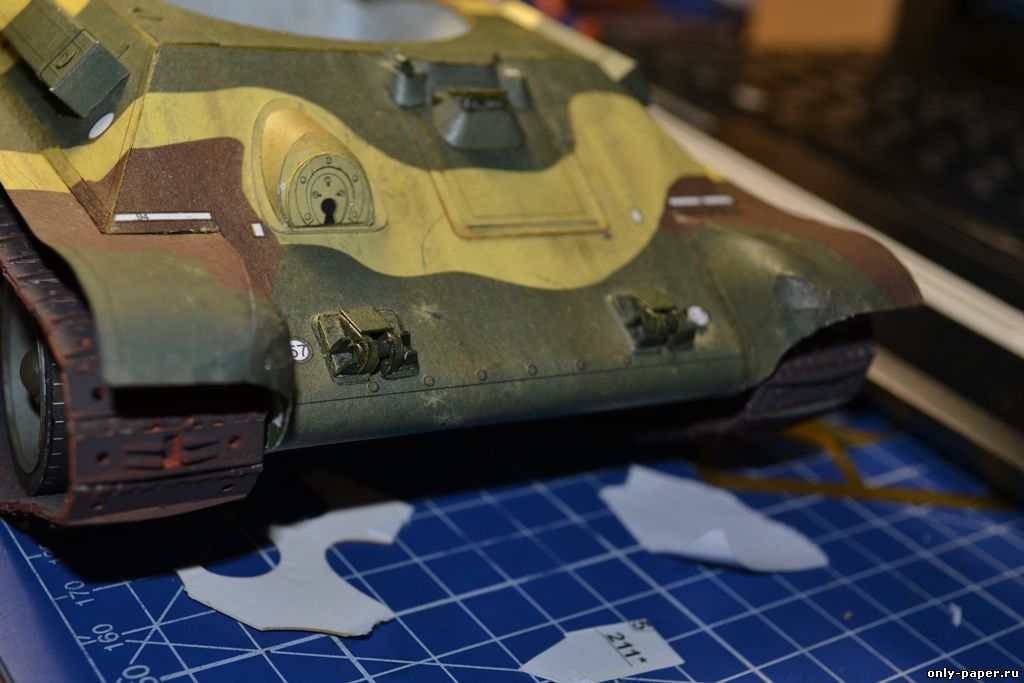

Буксиры передние.

Итак, циркули Короткова Сергея ака Нетопырь.

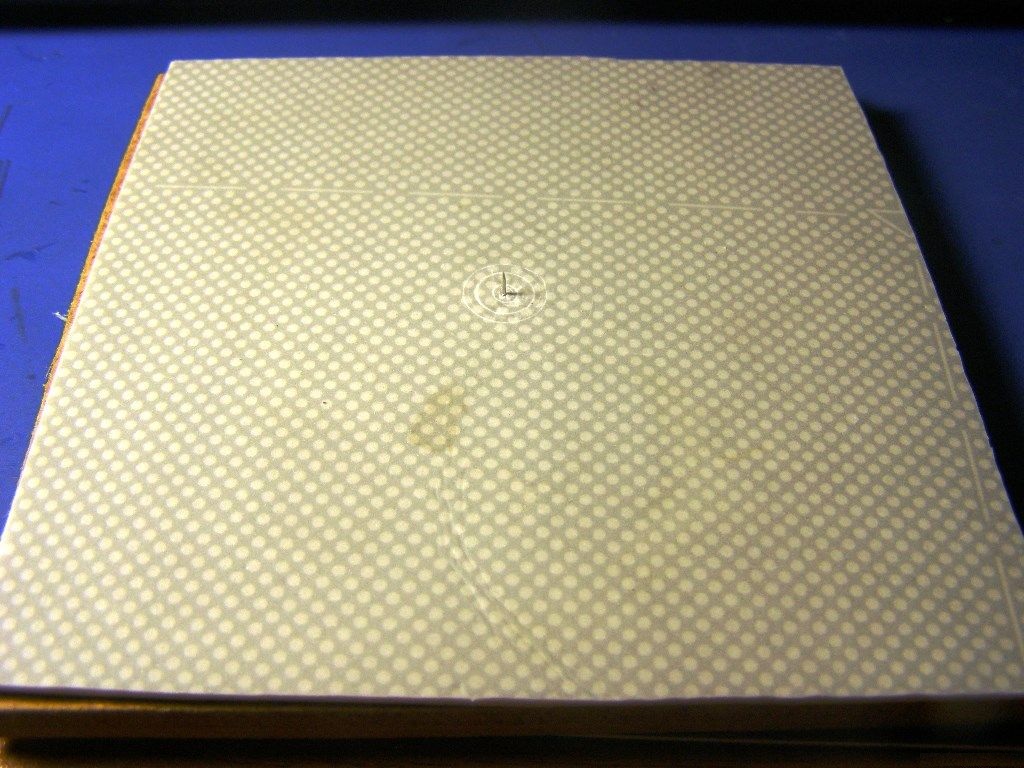

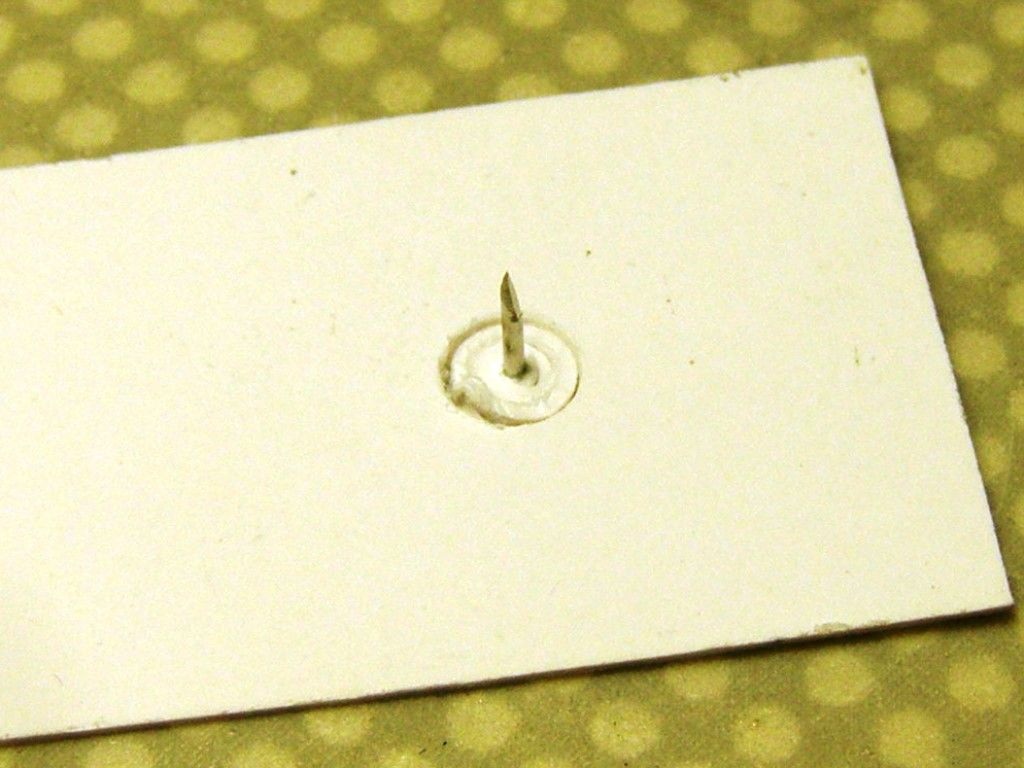

Это основание, примерно 14х14 см, толщиной 2 см из фанеры. свержу для удобства резки кусок линолеума (можно и кусок коврика). В середине установлена игла.

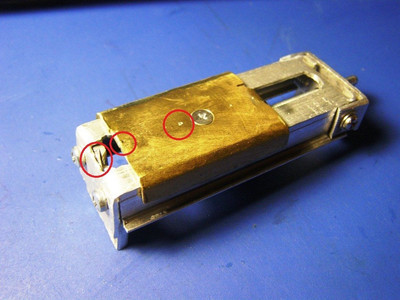

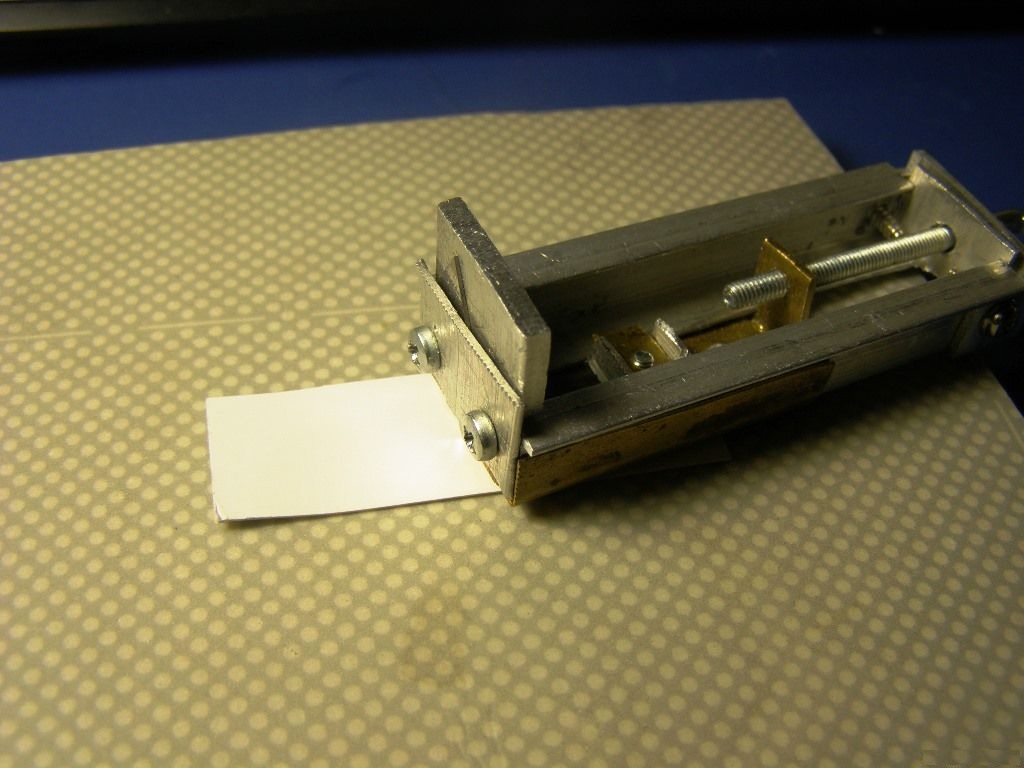

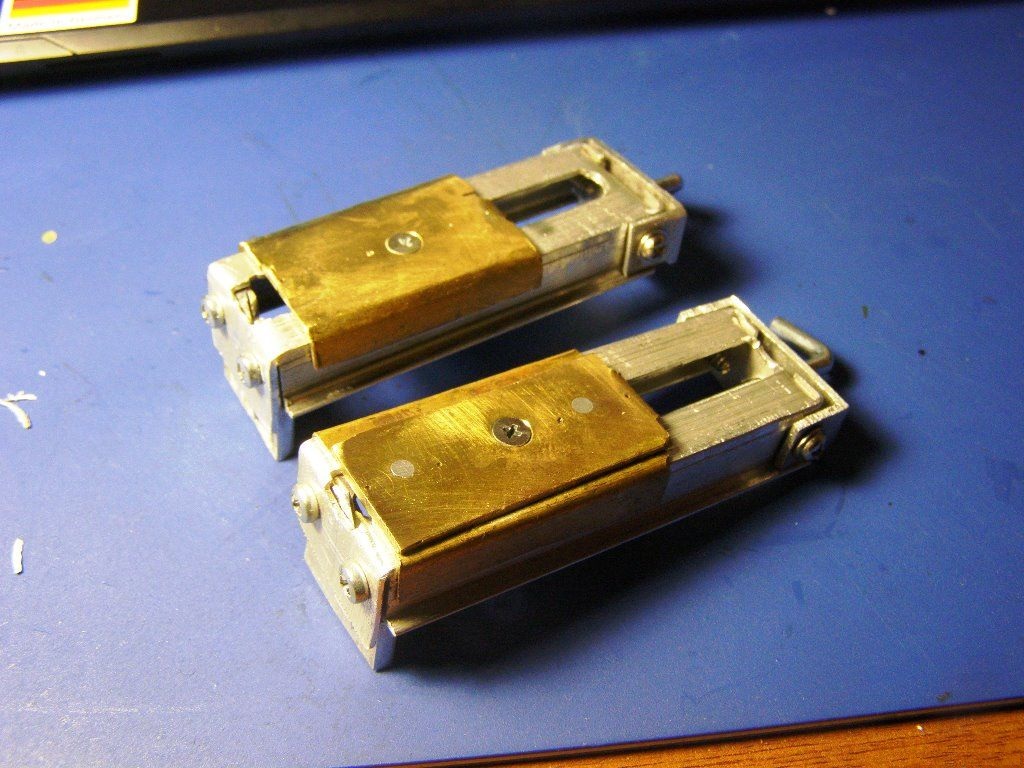

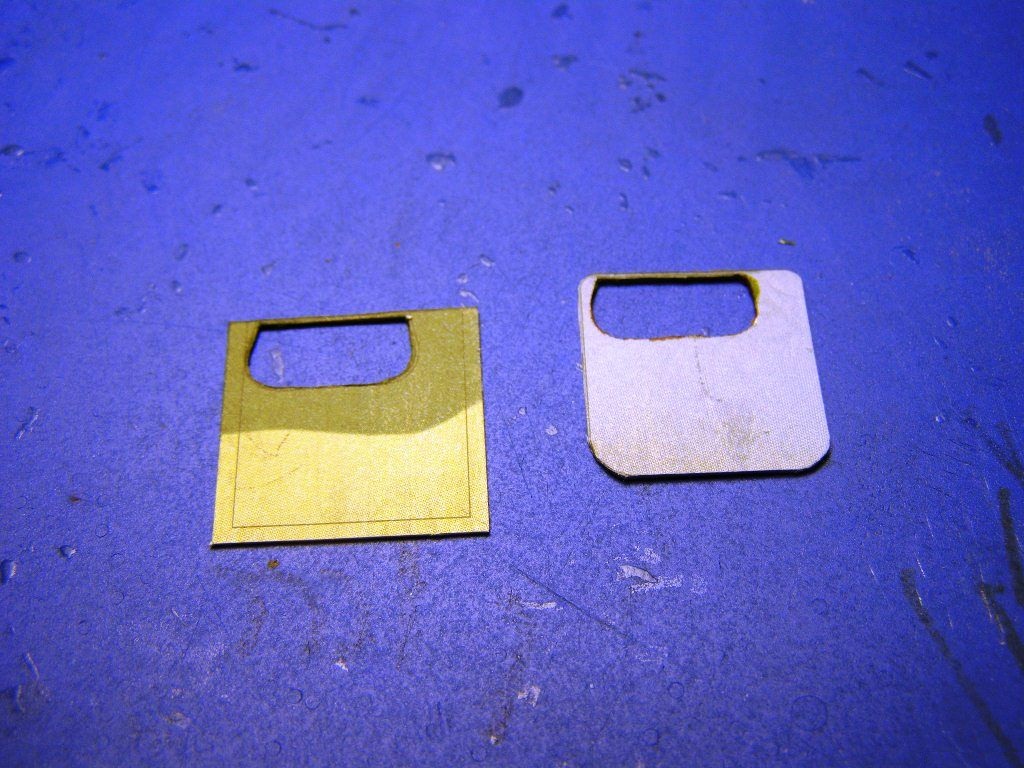

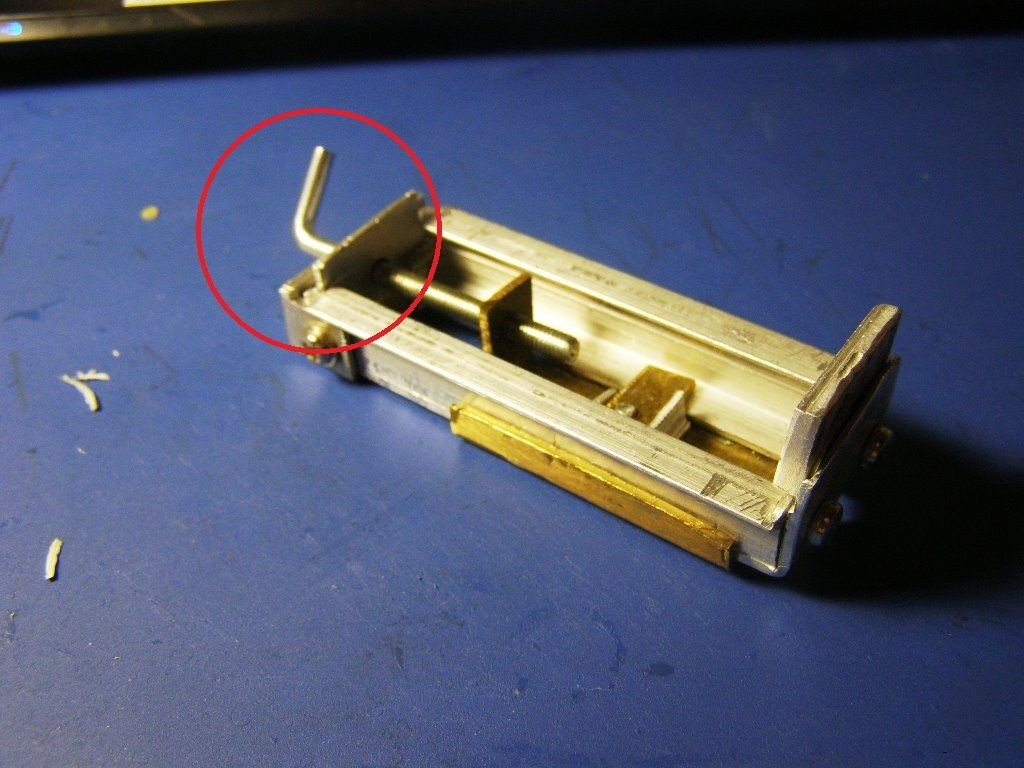

Это сами циркули, основание алюминий, подвижная пластина - латунь.
Винтом регулируется диаметр будущего круга

Это нож (обломок канцножа, можно лезвие модельного) и отверстия, центрирующие циркуль на игле

Два циркуля удобно, когда режешь двойной диаметр детали, например, боковины бандажей катков и иже с ними.

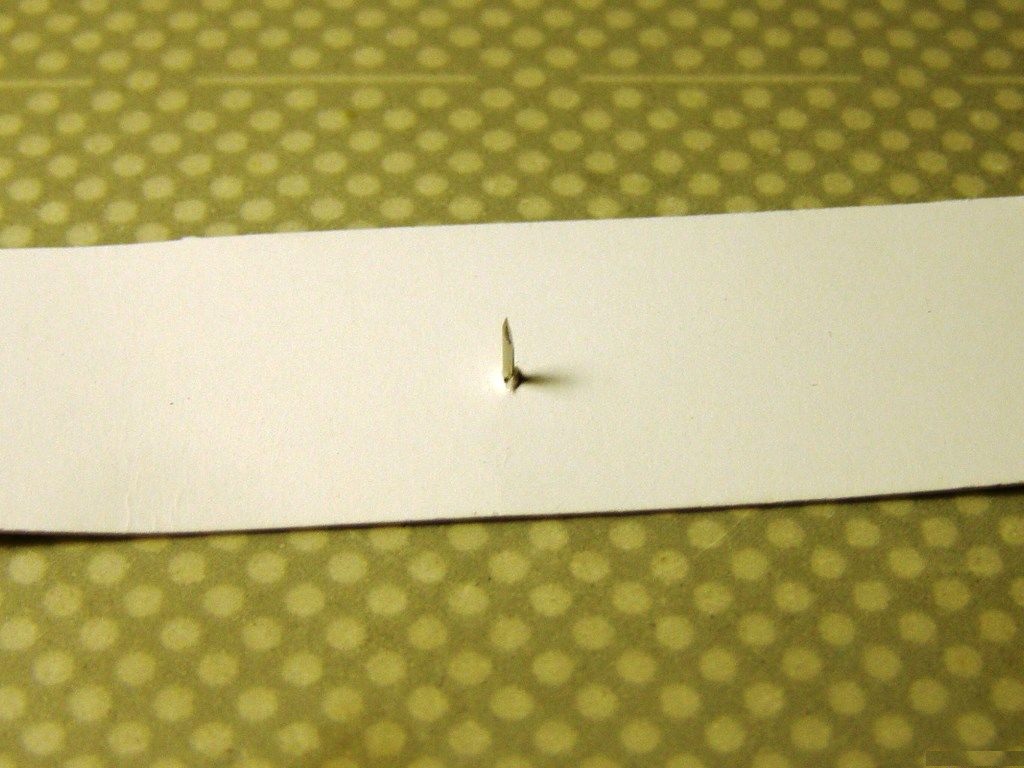

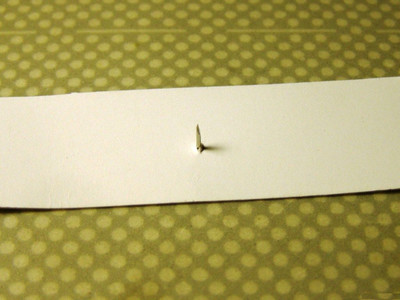

Насаживаете на иглу, наколотую по центру деталь и насадив на иглу циркуль, винтом ставите нужный диаметр, круговым движением режете.

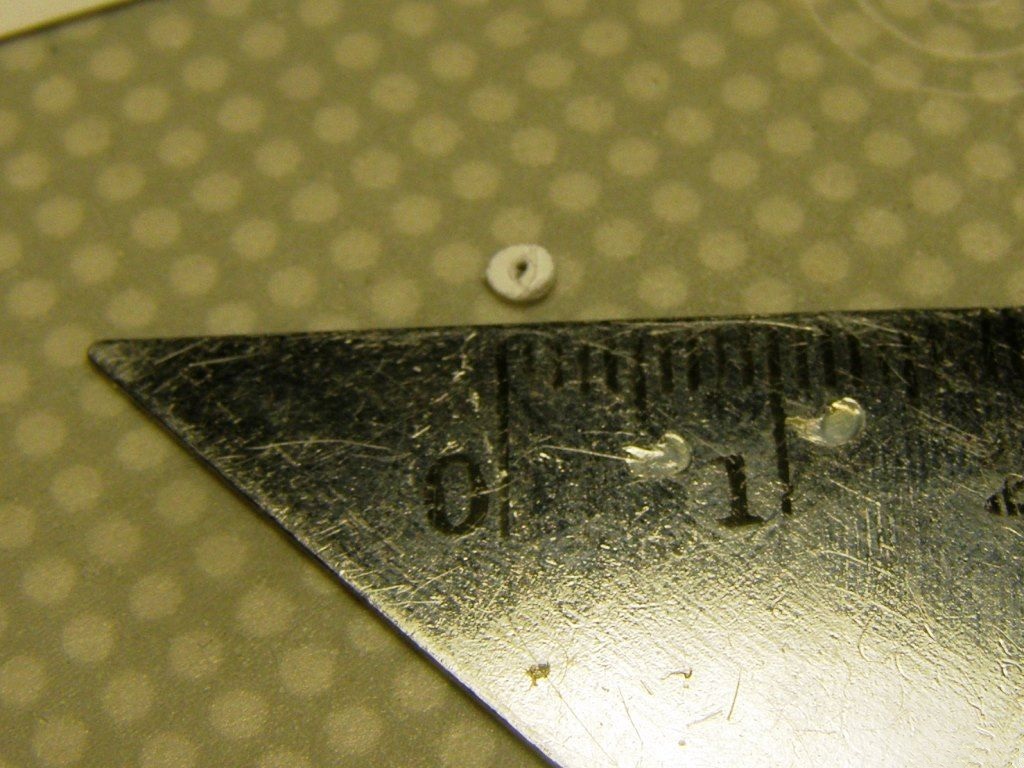

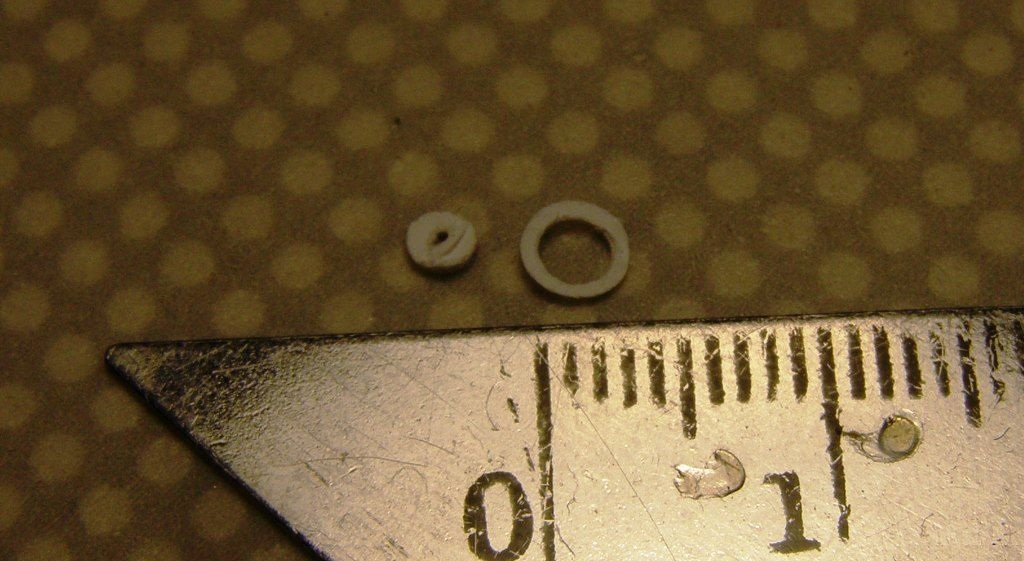

Тем же макаром можно вырезать кольцо.

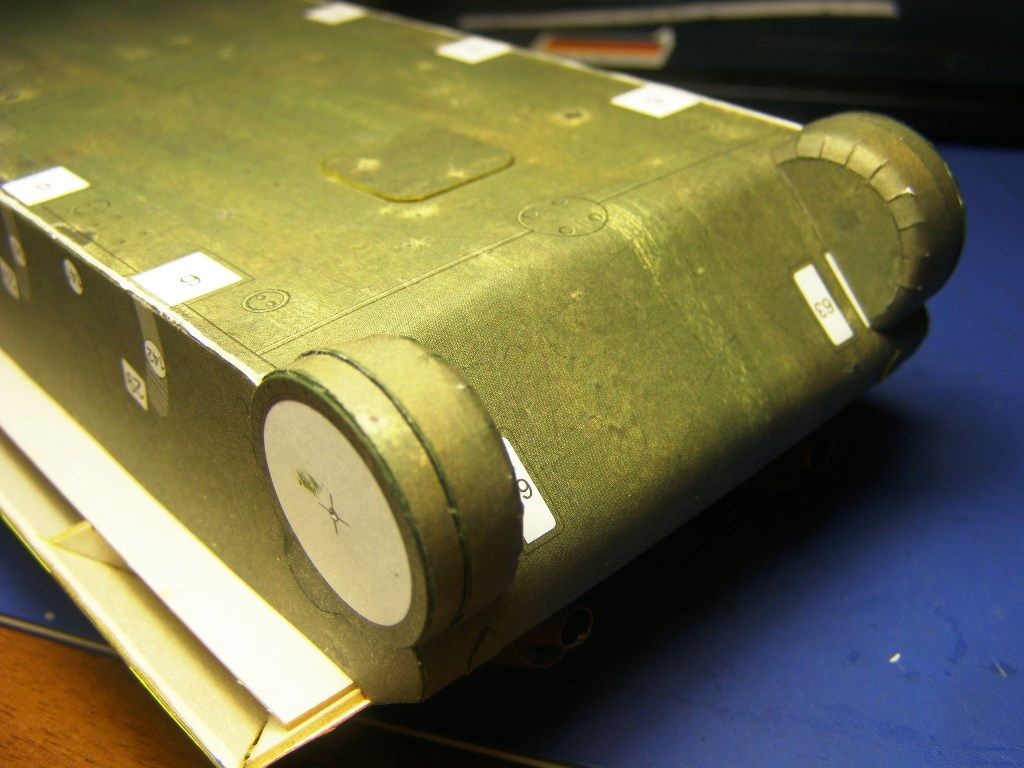

Закончил редукторы. Сейчас занят гусеницей.

Вошкаюсь с гусянкой, осталось.... много чего

Японский магнитофон! ГПМ косячит ну прям рядом, даже по журналам. У моего танка чистенькие боковины бандажей, без намека на перфорацию и протектор, хотя последний на опорной поверхности изображен... белыми полосками. В то же время у танка Ленино, рисунок нанесен на бандажи.

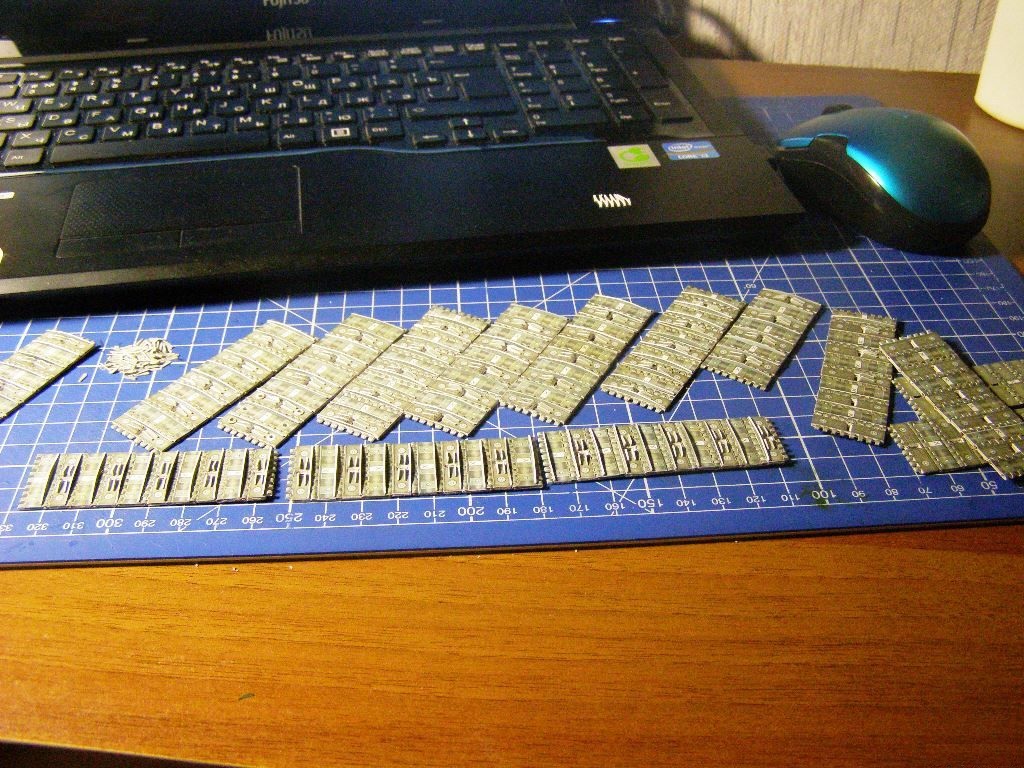

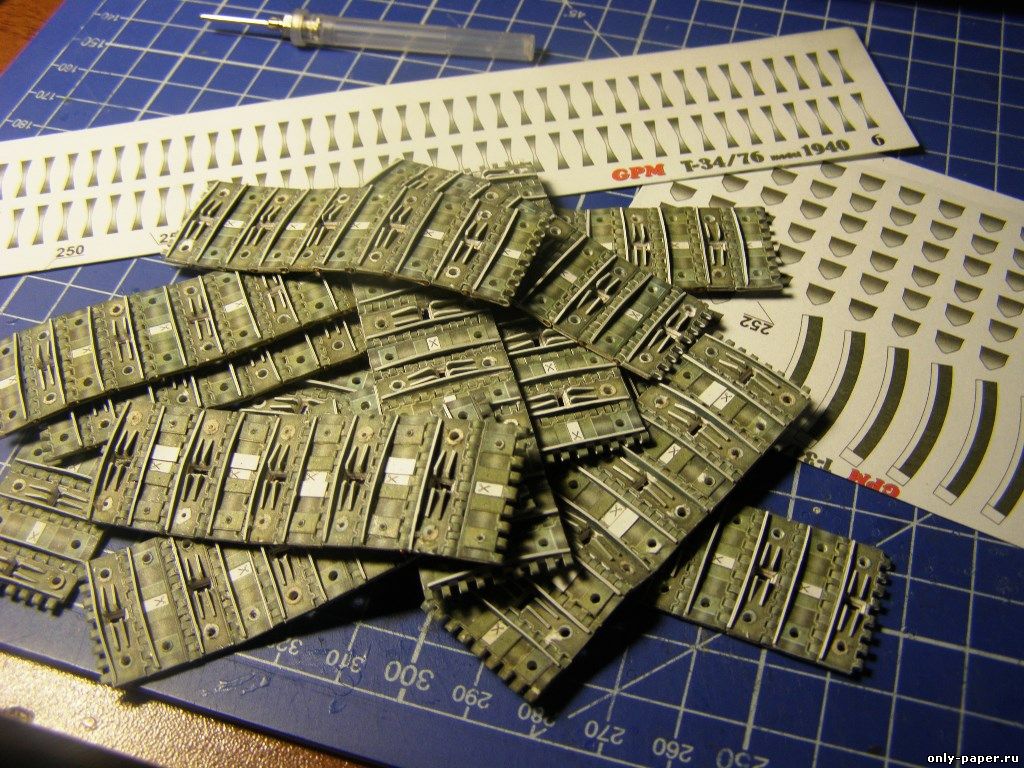

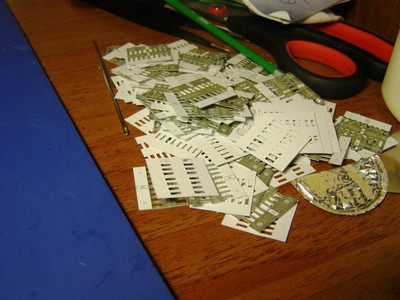

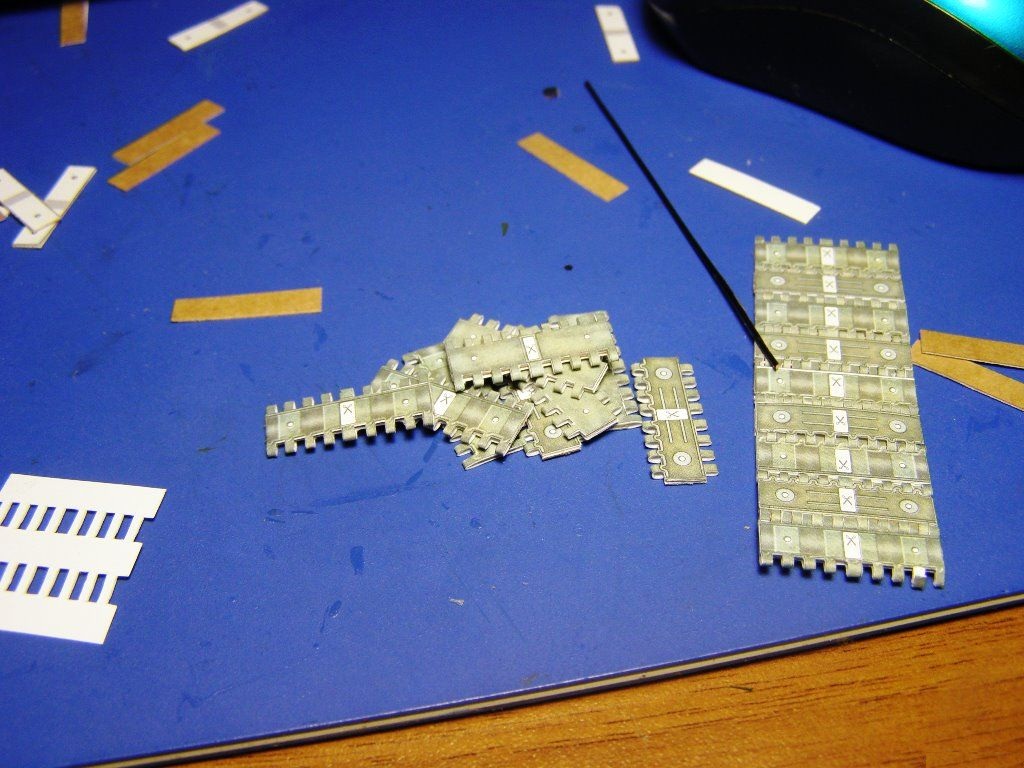

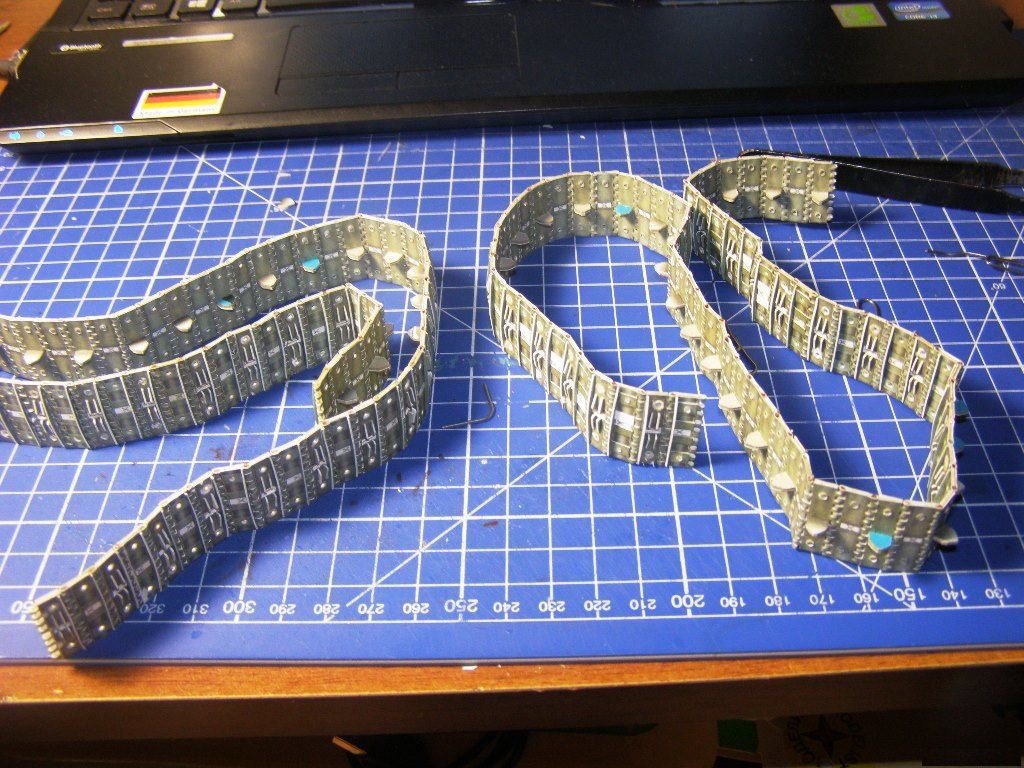

Закончил самую трудную работу с траками, остались гребни.

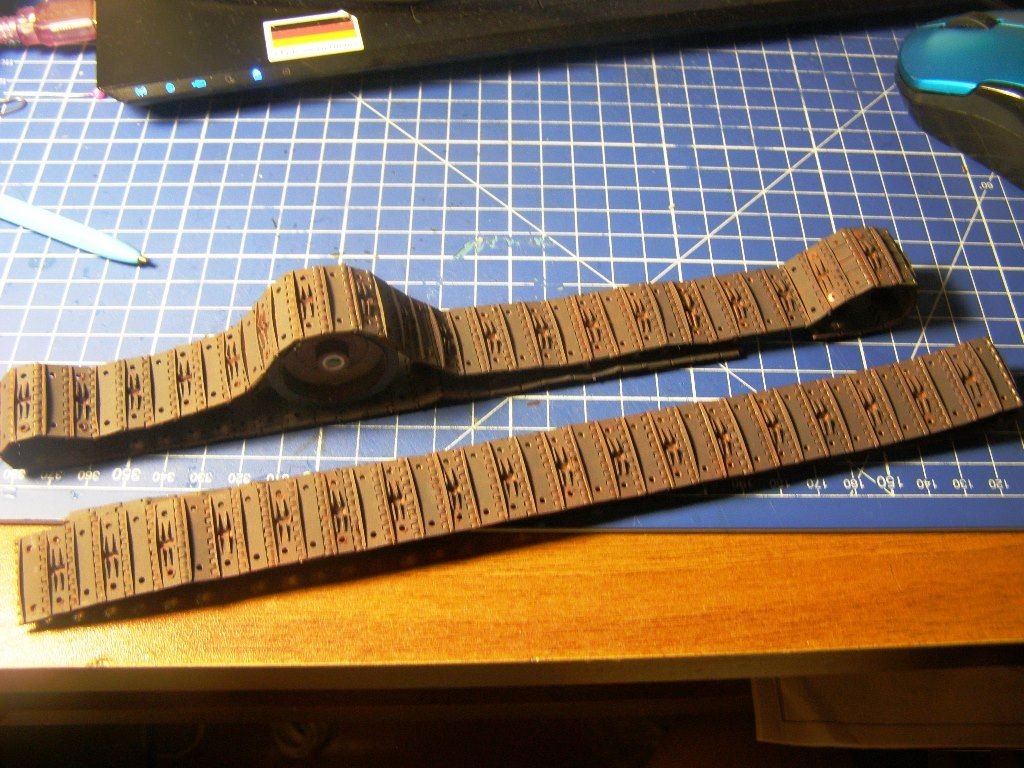

Итак, две гусли по 74 трака в каждой.

Покрасил! Тонировать буду позже.

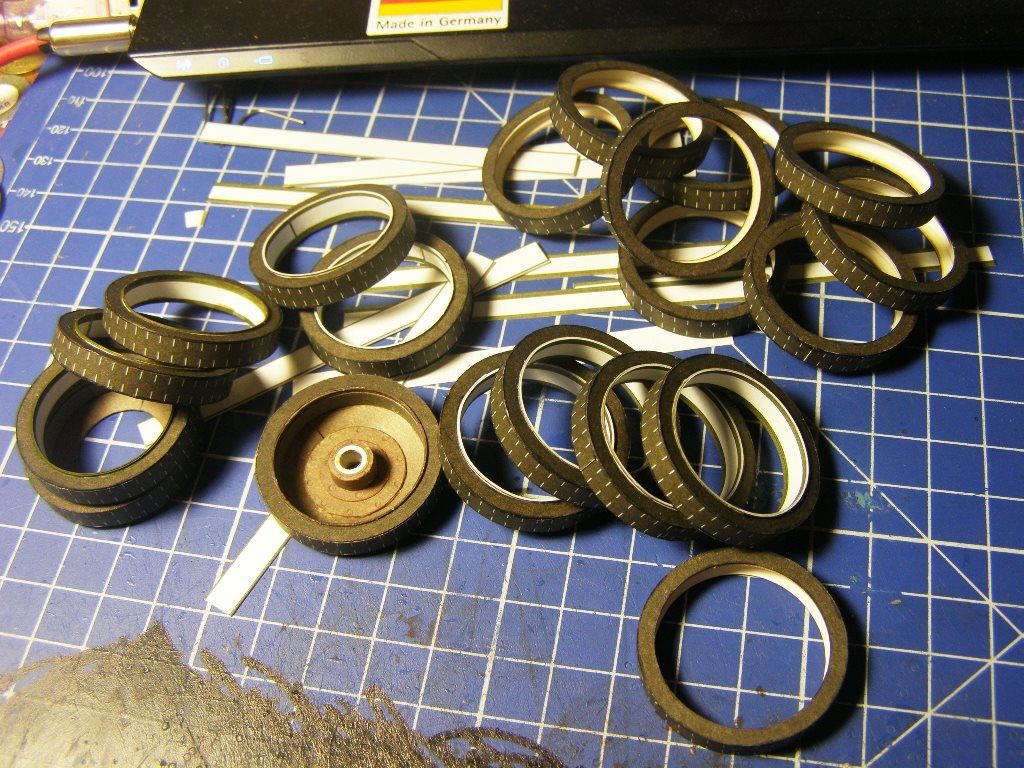

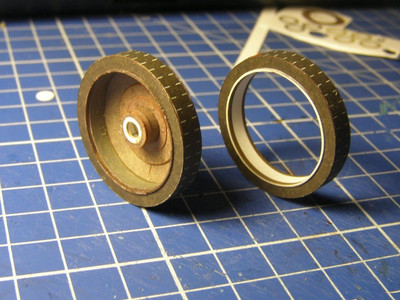

Сбираю катки. Несмотря на оригинал журнала, сходимость оставляет желать лучшего. деталь 151 длиннее 152, либо наоборот. Или внутренний диаметр бандажа меньше, чем 151. Последнюю деталь приходится коротить на 0,5 мм. Диск 150 в любом случае не входит в обод и еще его приходится укорачивать на 0,8 мм. Деталь 147 не входит в 150 и образуется ступенька.

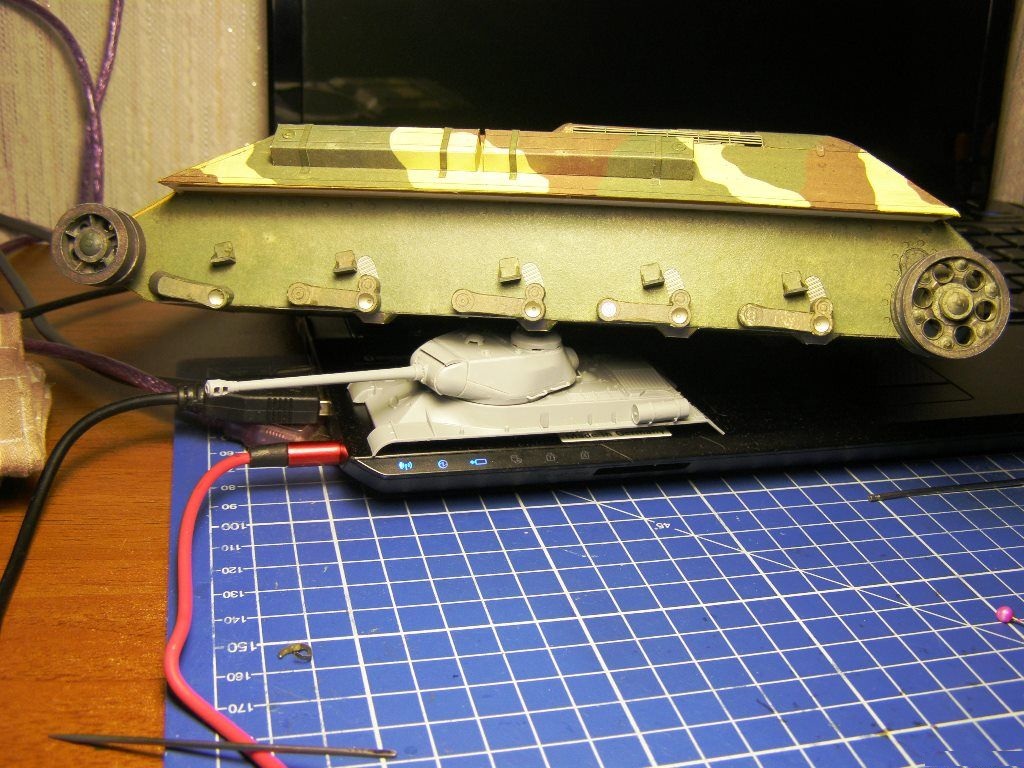

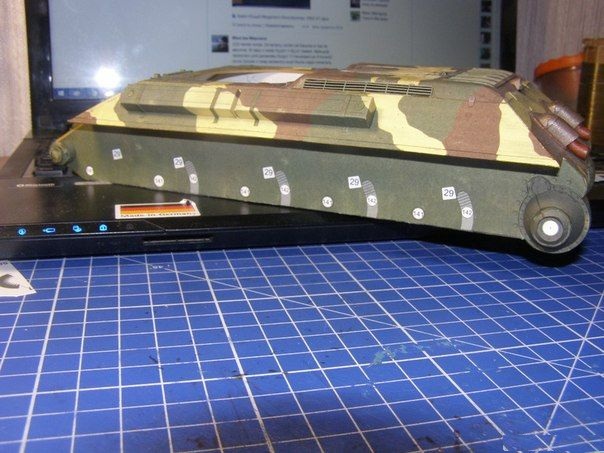

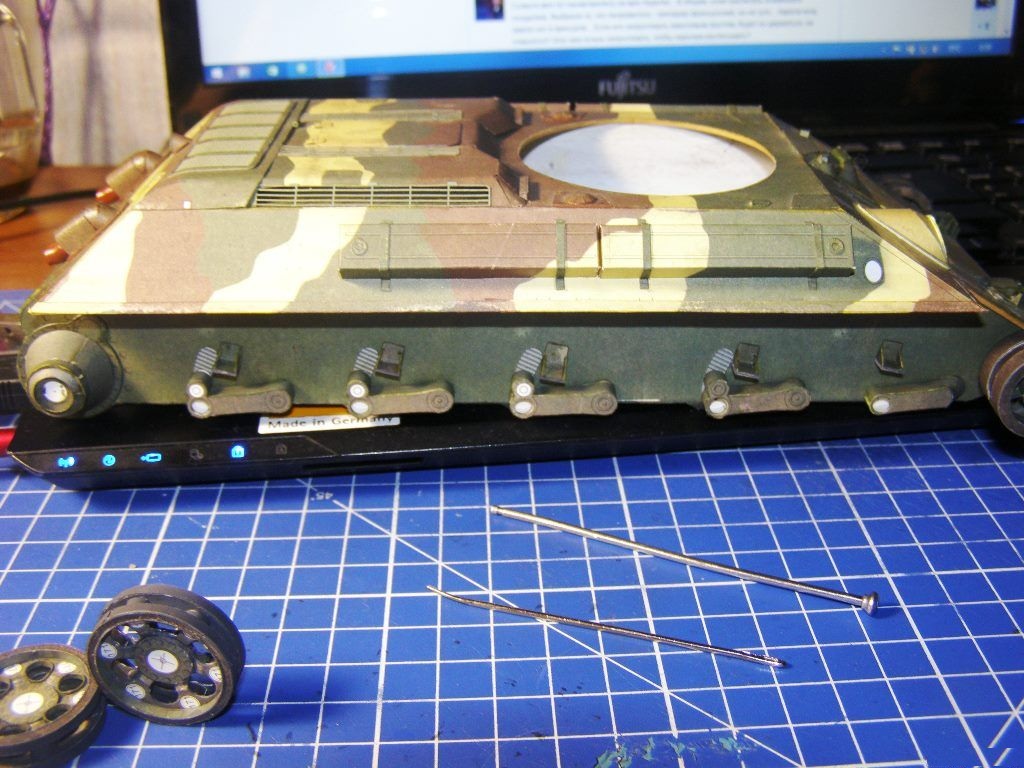

Закончил редукторы, отбойники.

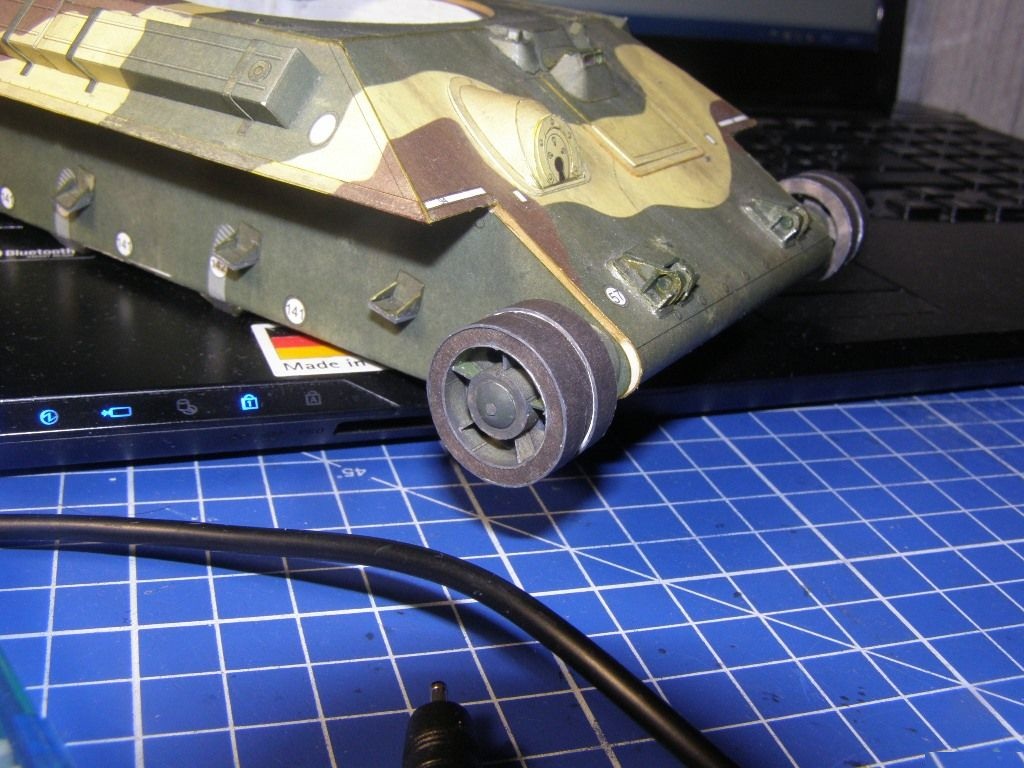

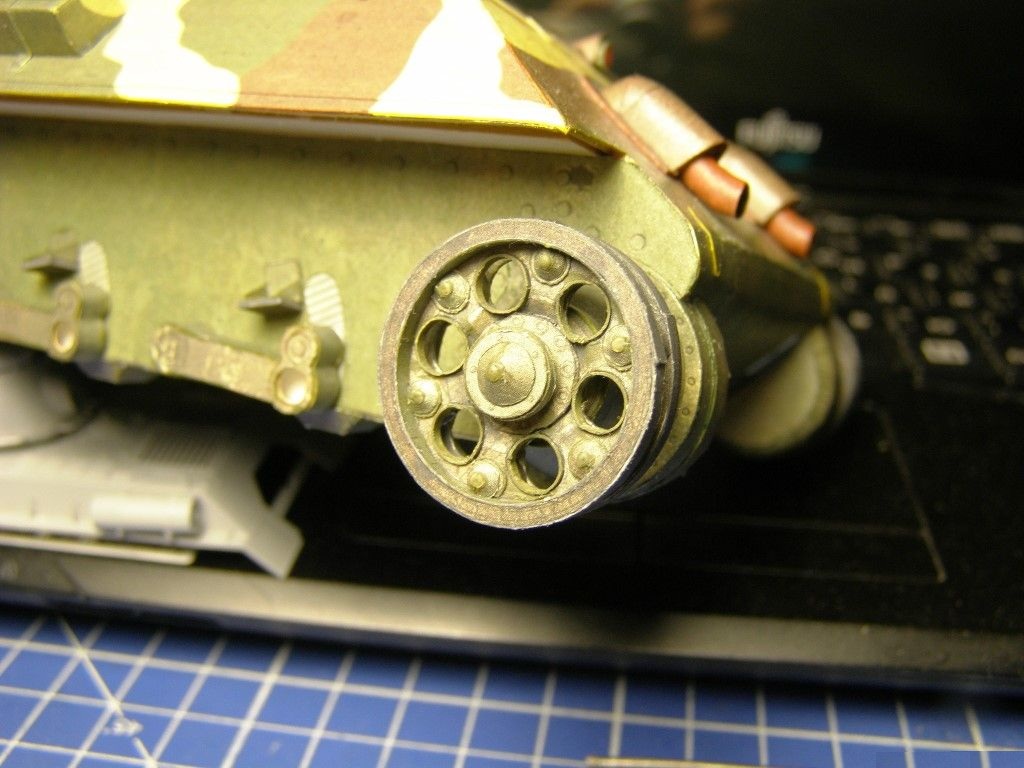

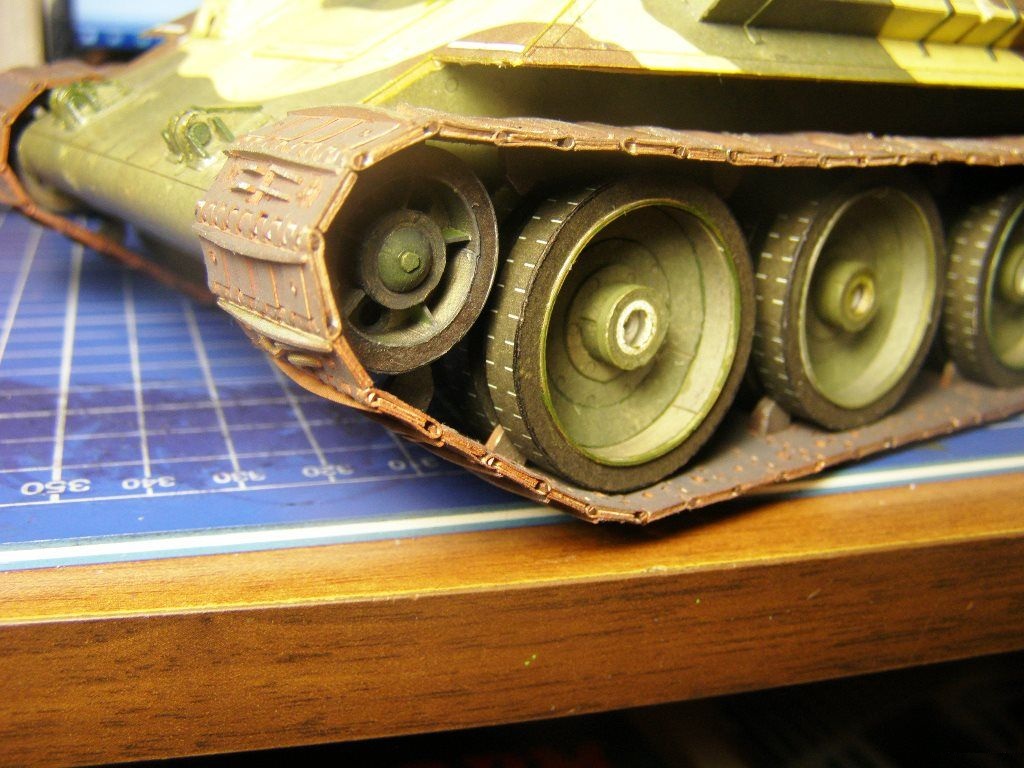

Ленивцы на месте

Ведущие установлены.Ровно 104 детали в одном ведущем катке.

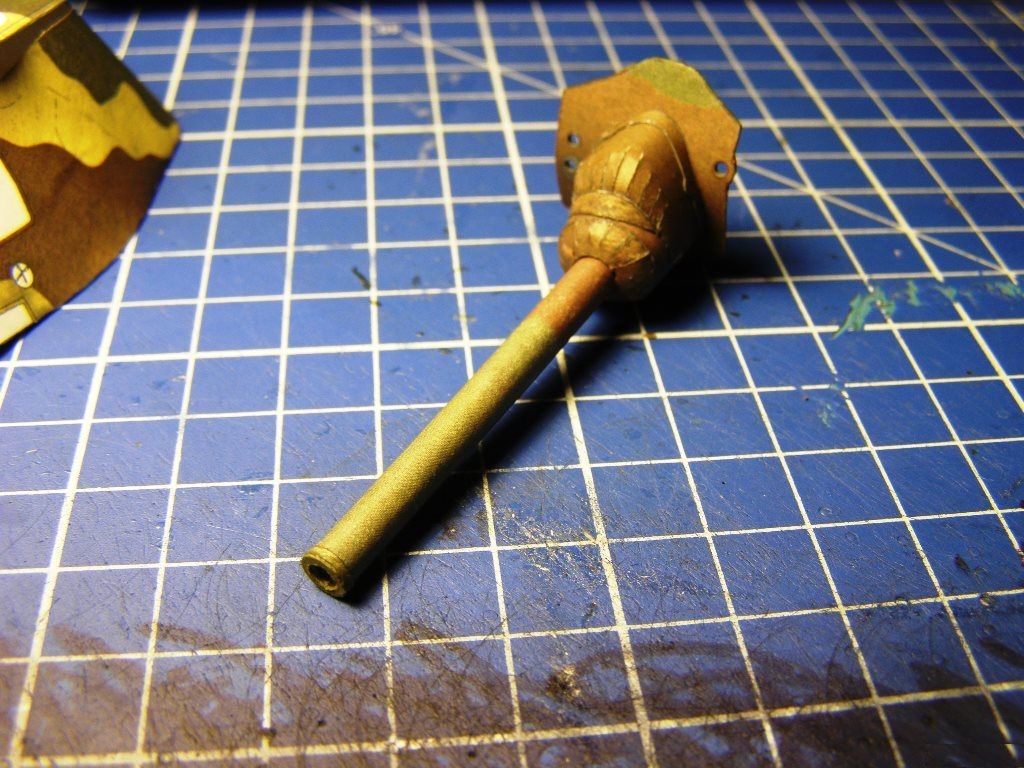

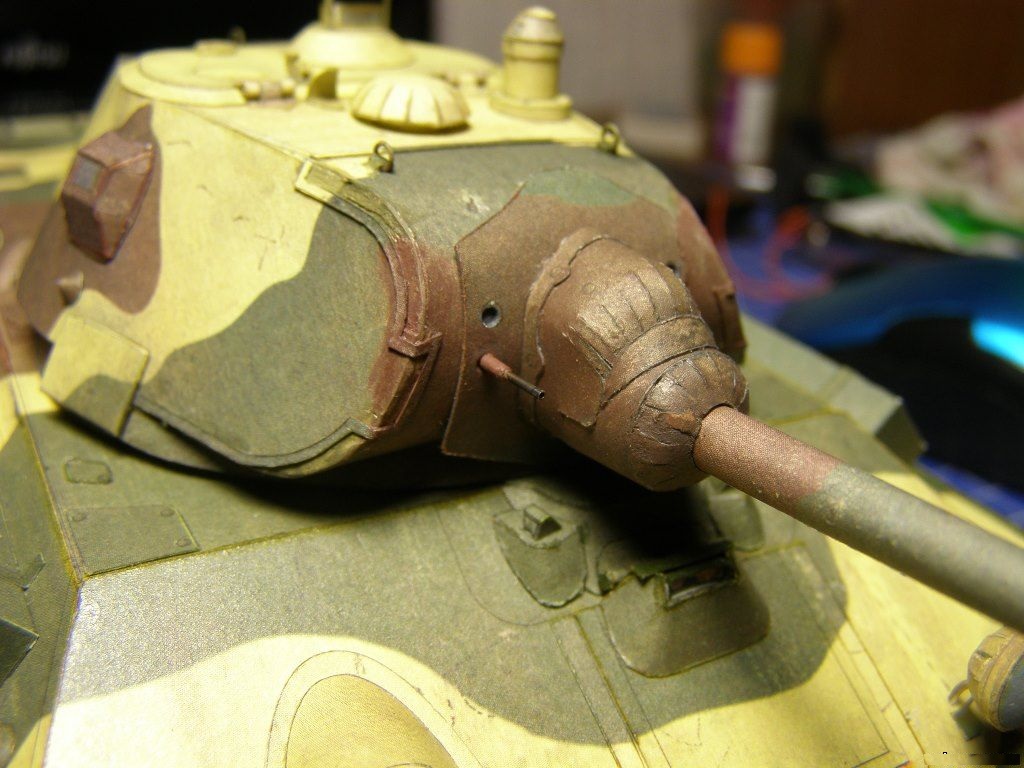

Маска с пушкой

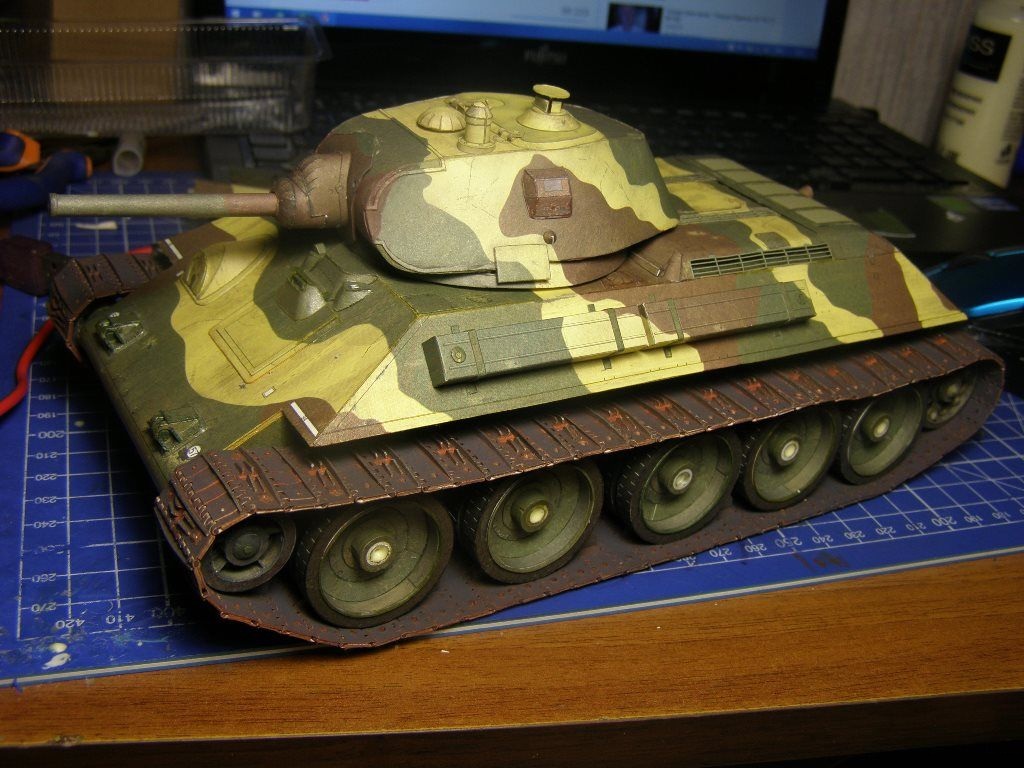

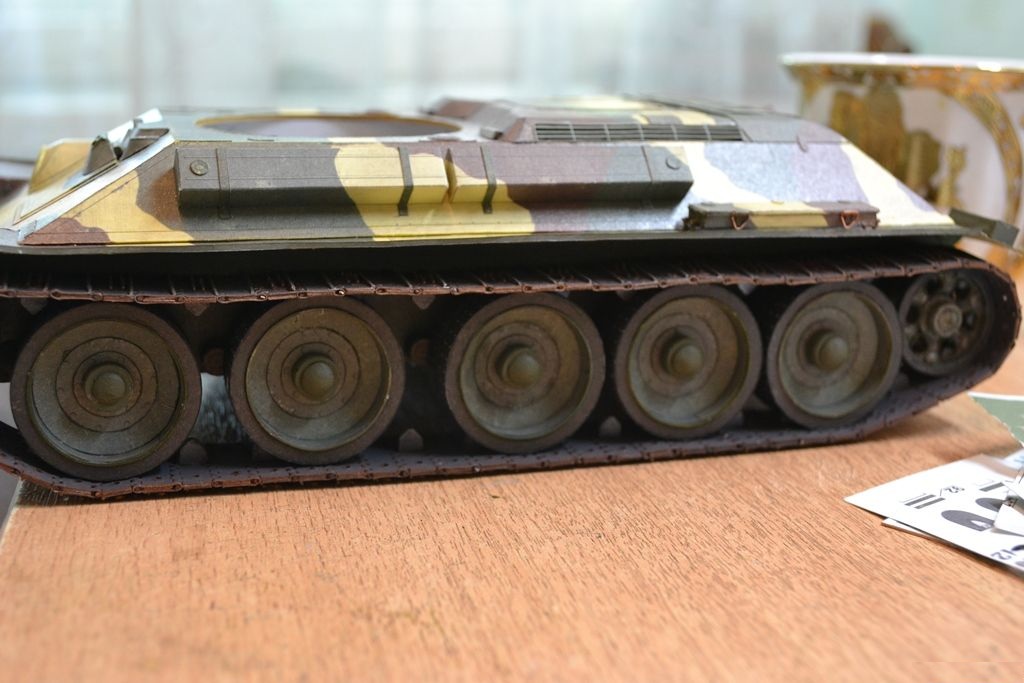

Такой вид имеем

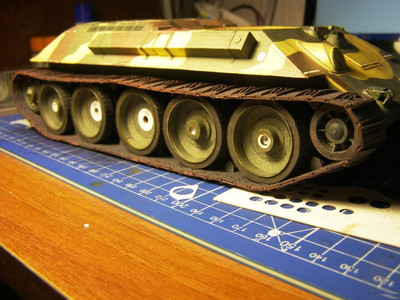

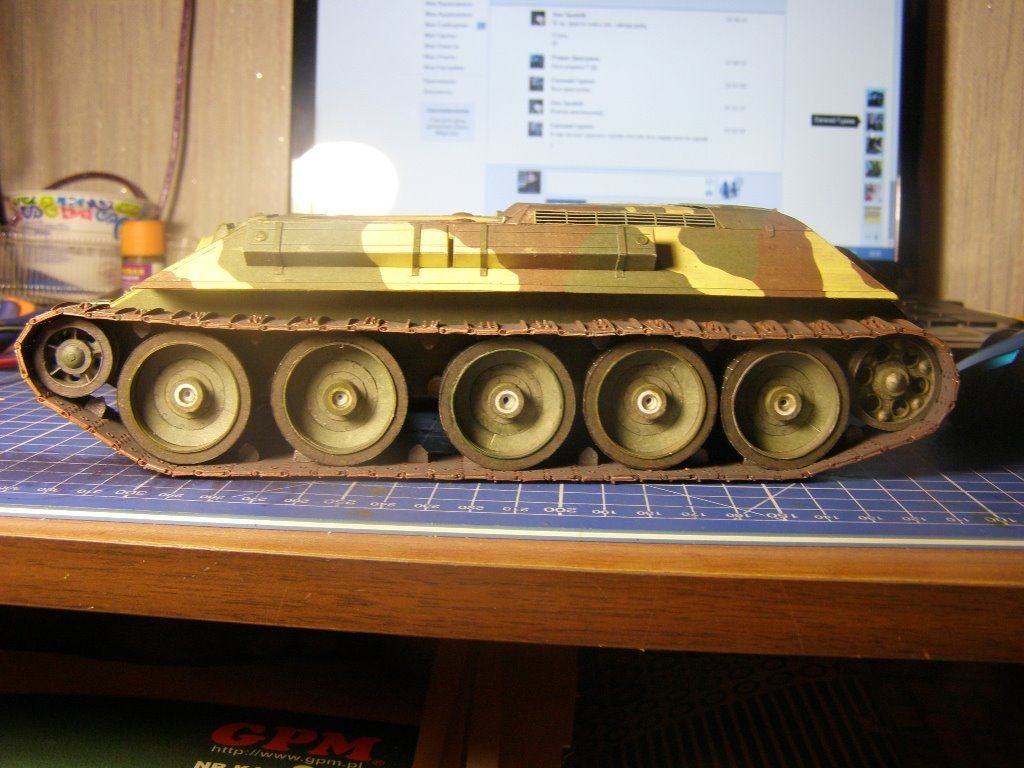

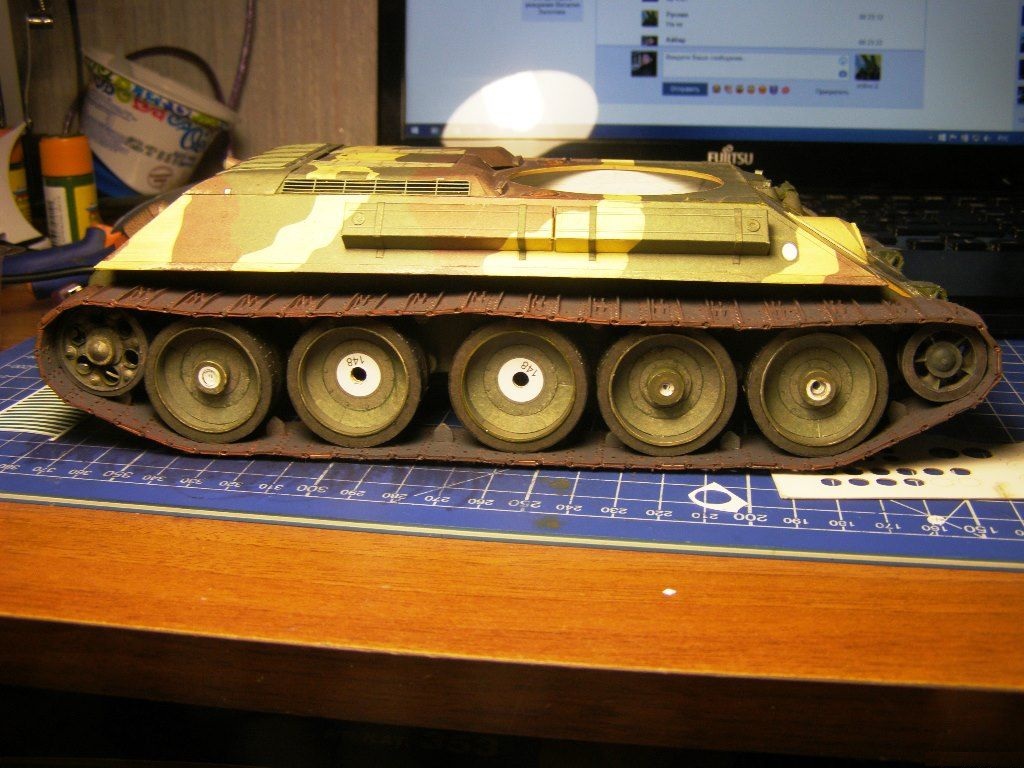

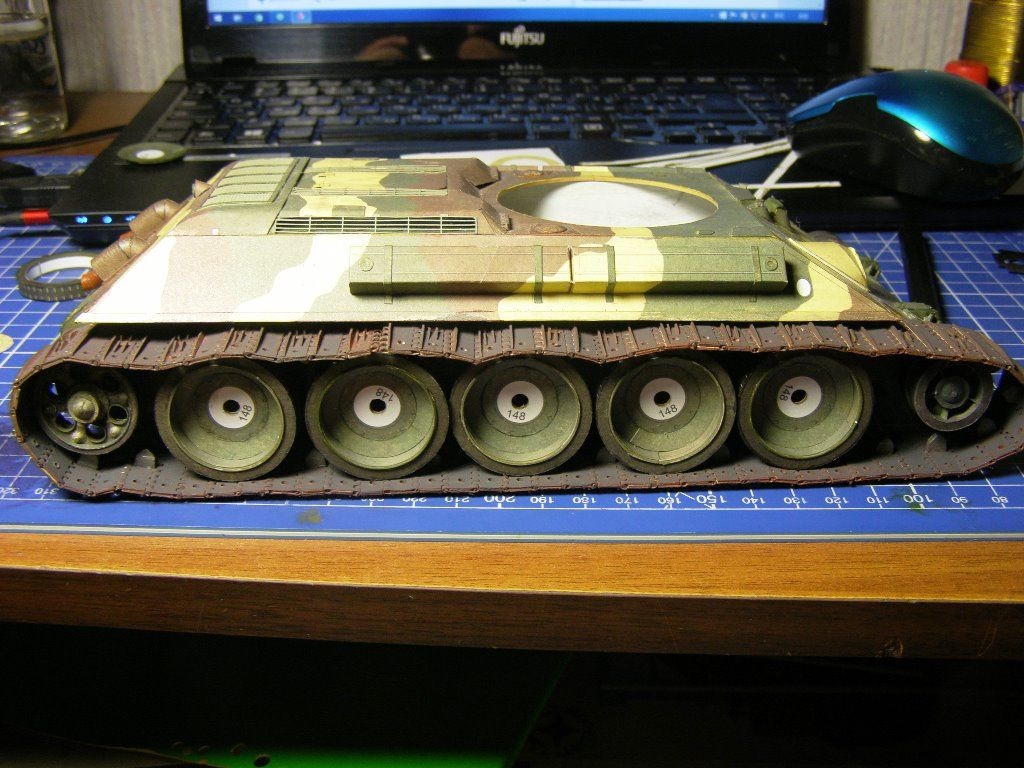

Подогнал гуслю, укоротил на 4 трака.

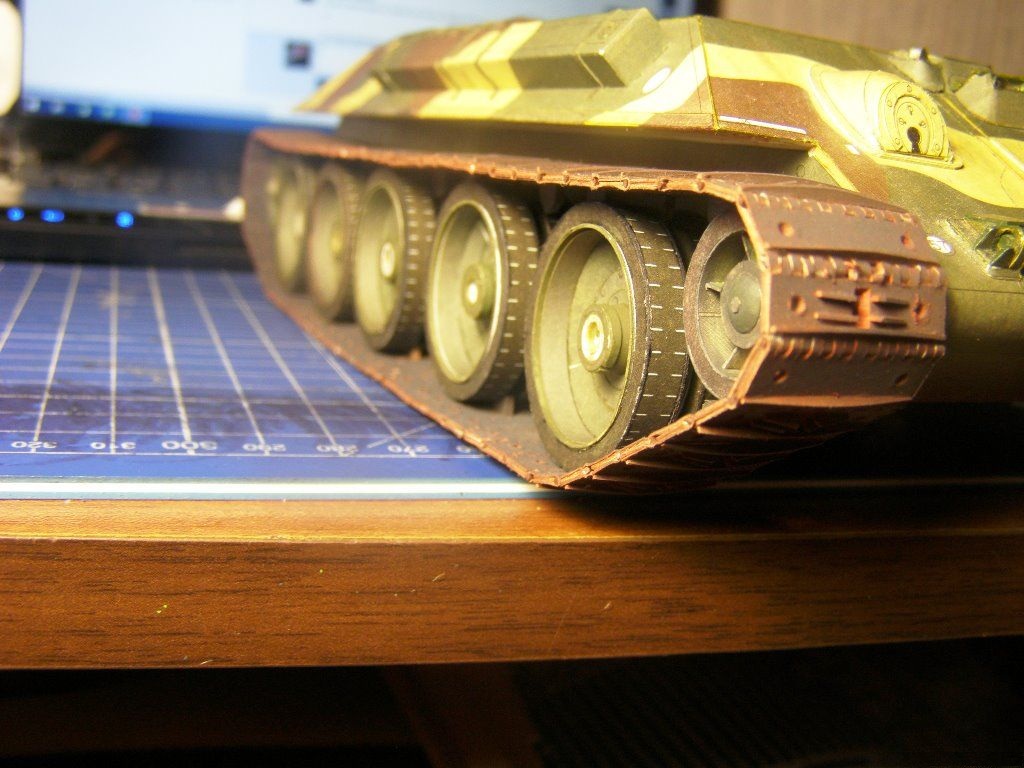

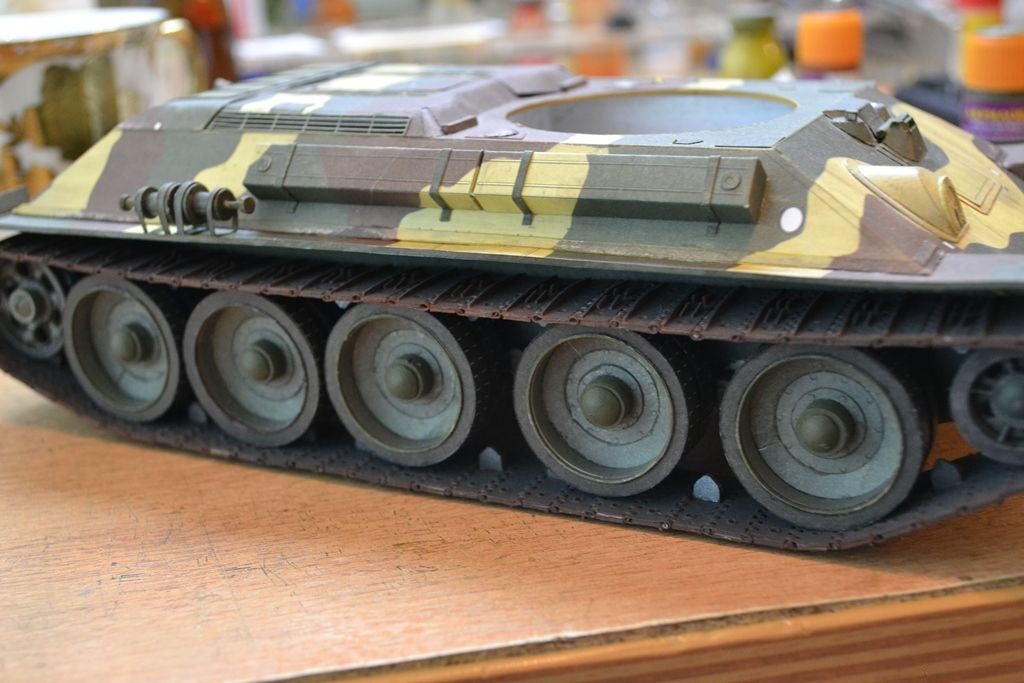

Все, с ходовой война закончена. Колпаки катков сделаю в позже, т.к. кругорез забыл на работе.

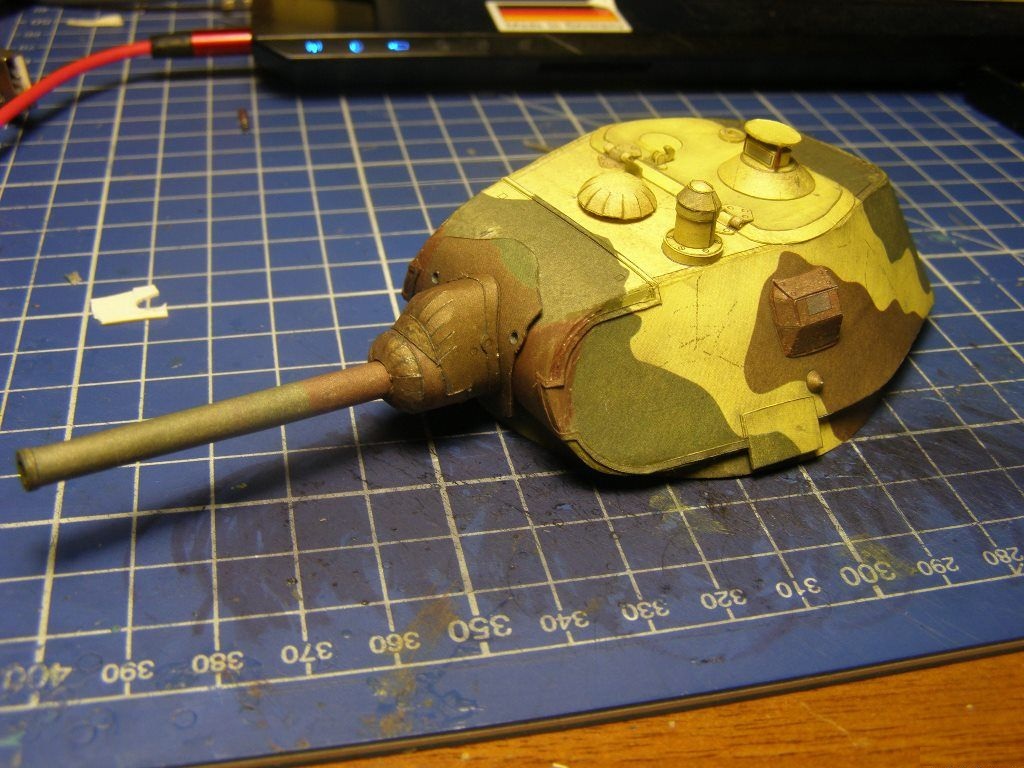

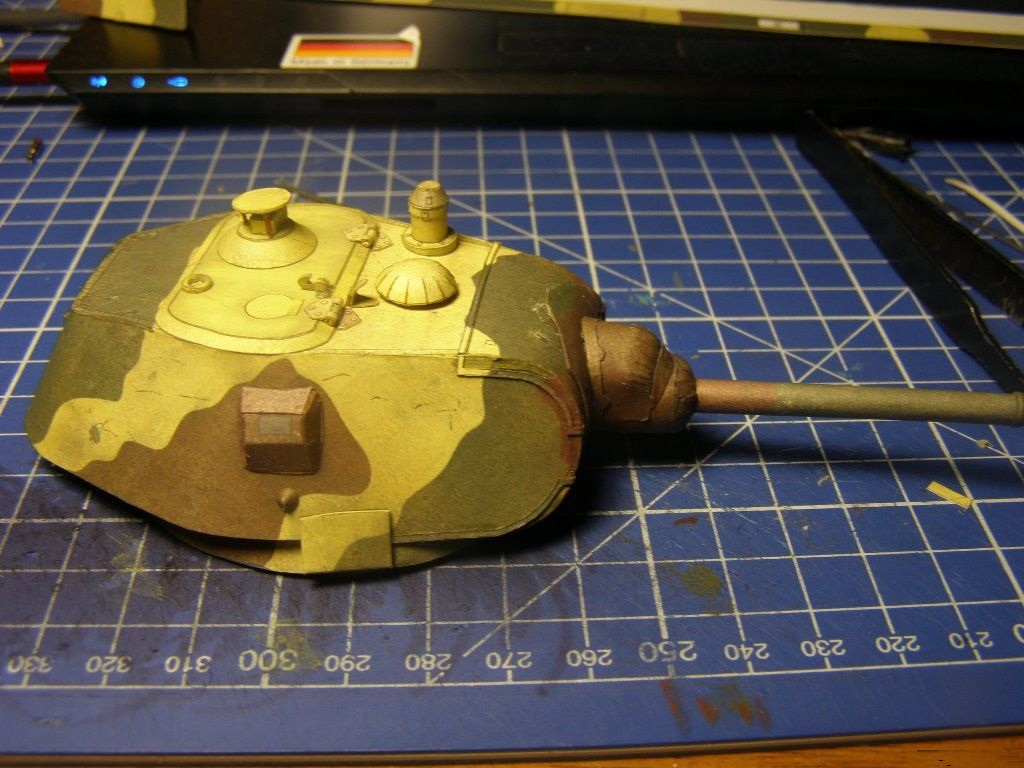

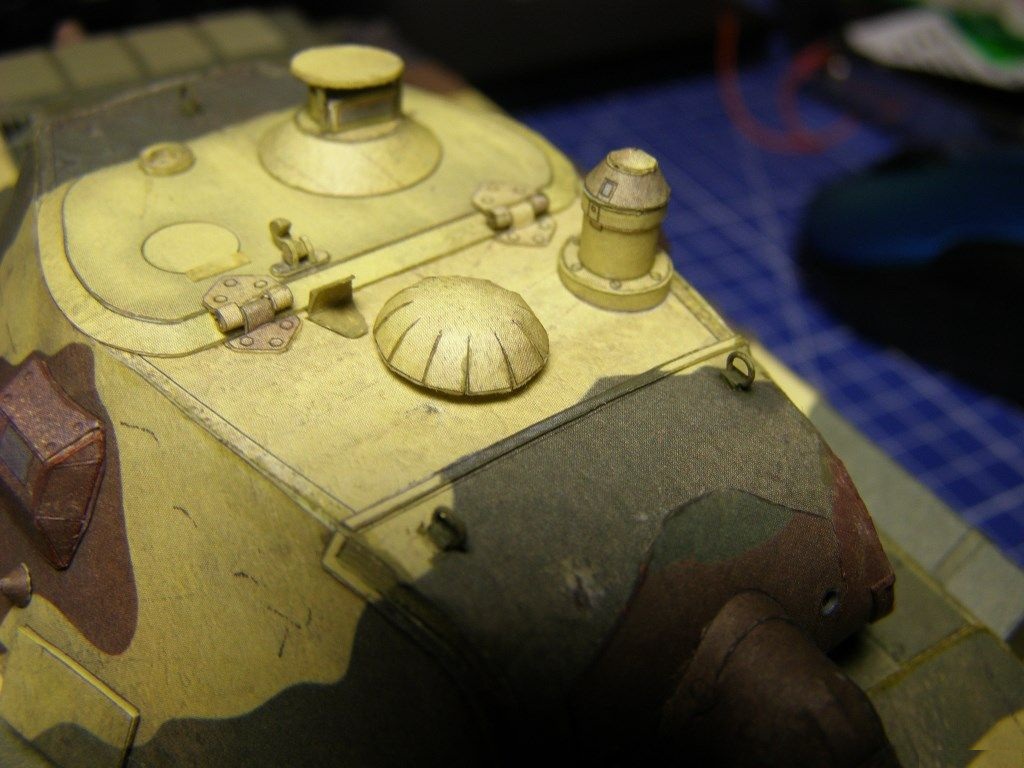

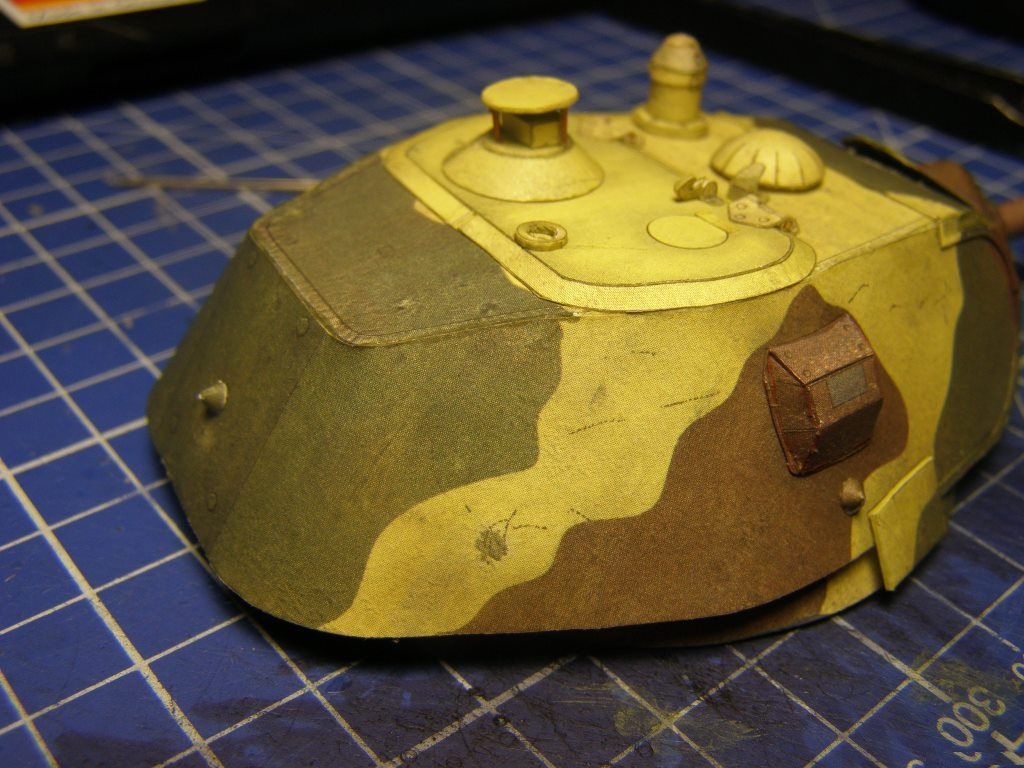

Башня закончена.

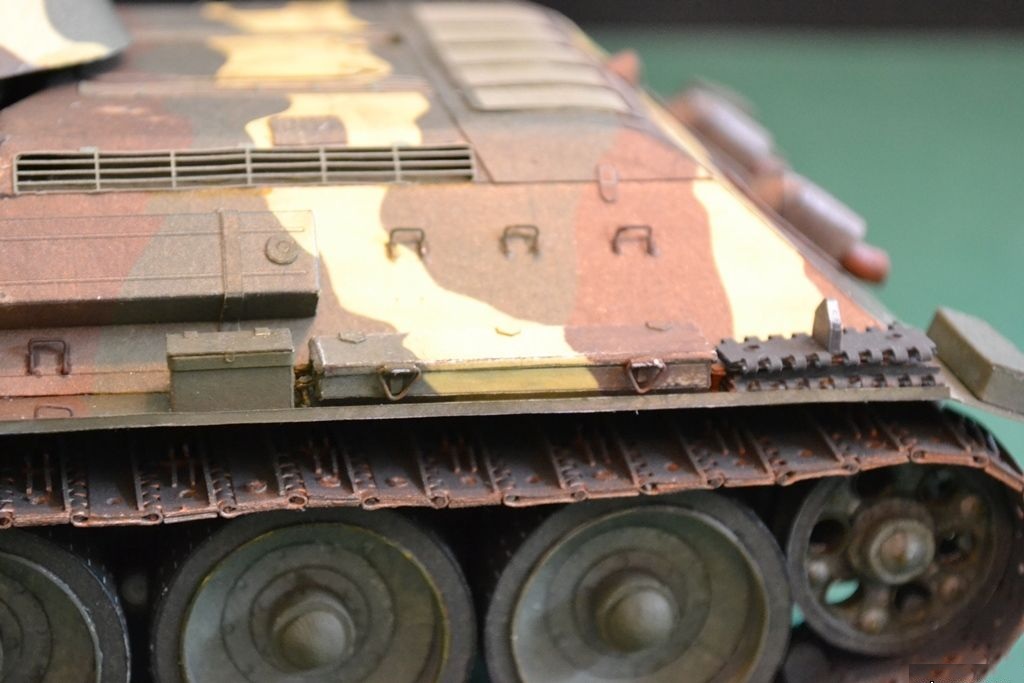

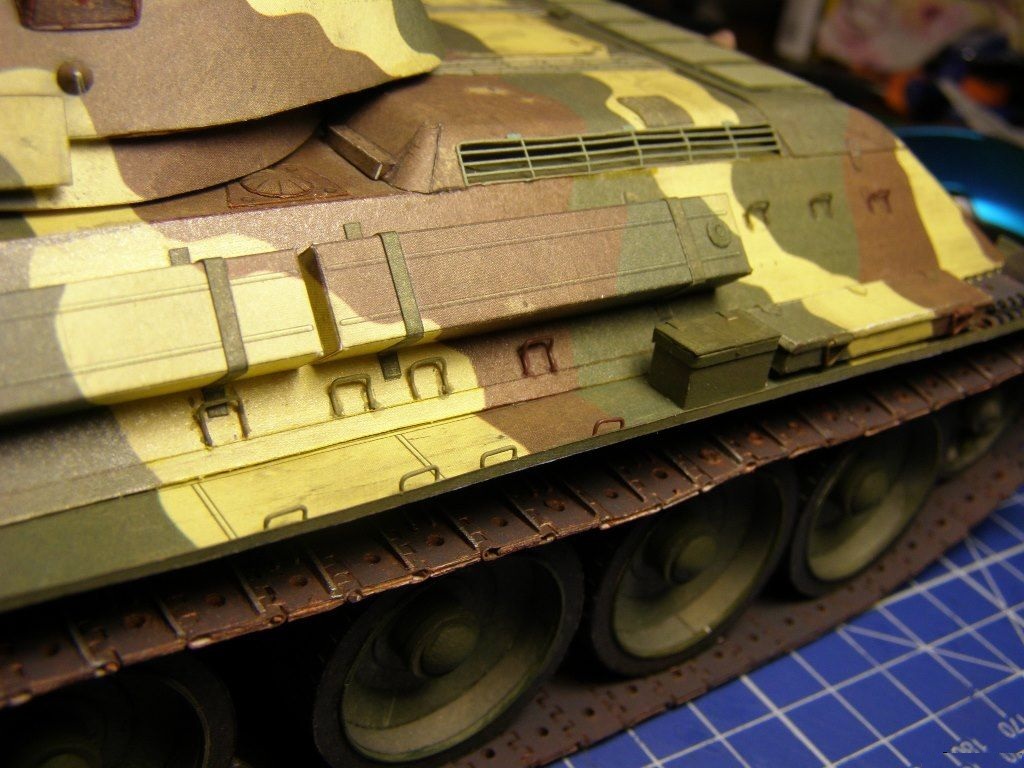

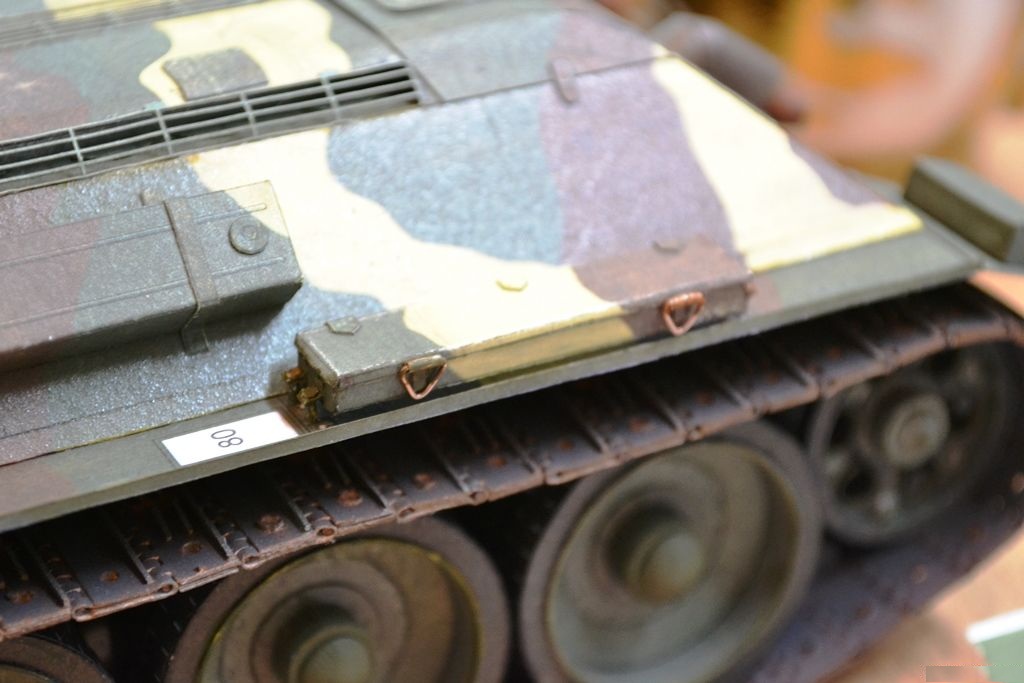

Надгусеничные полки установил. И колпаки на катки тоже.

Подгонка

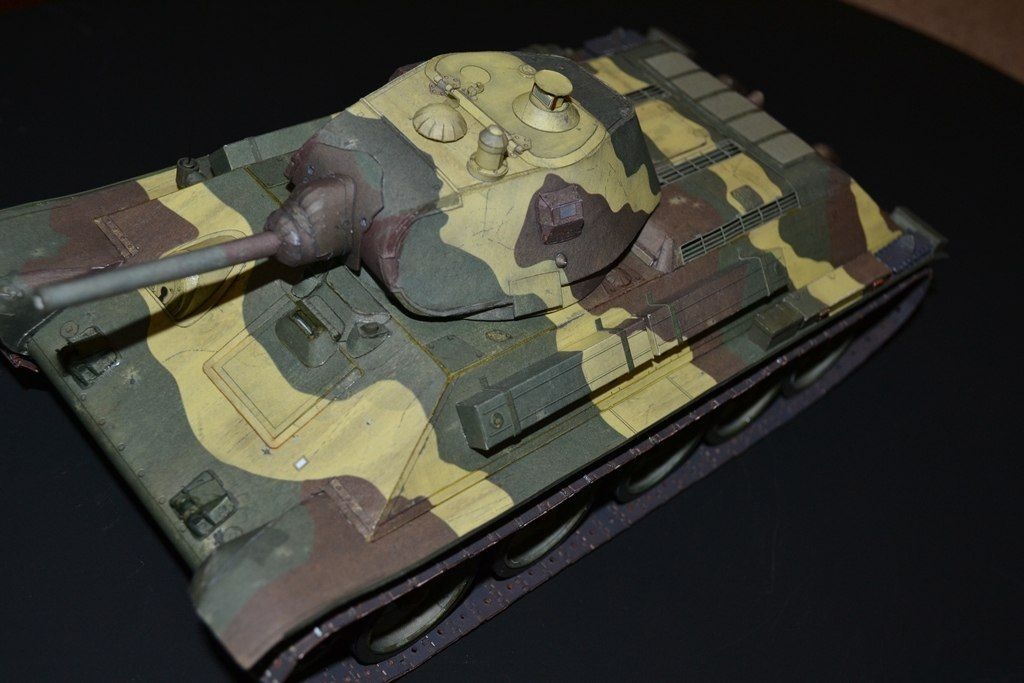

Почти готов

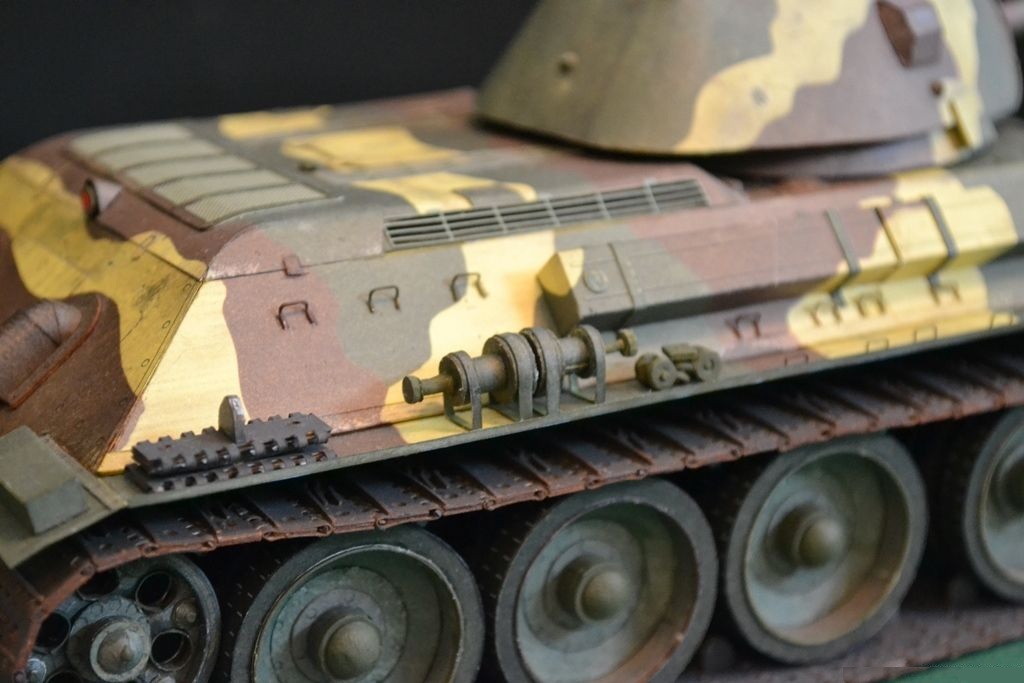

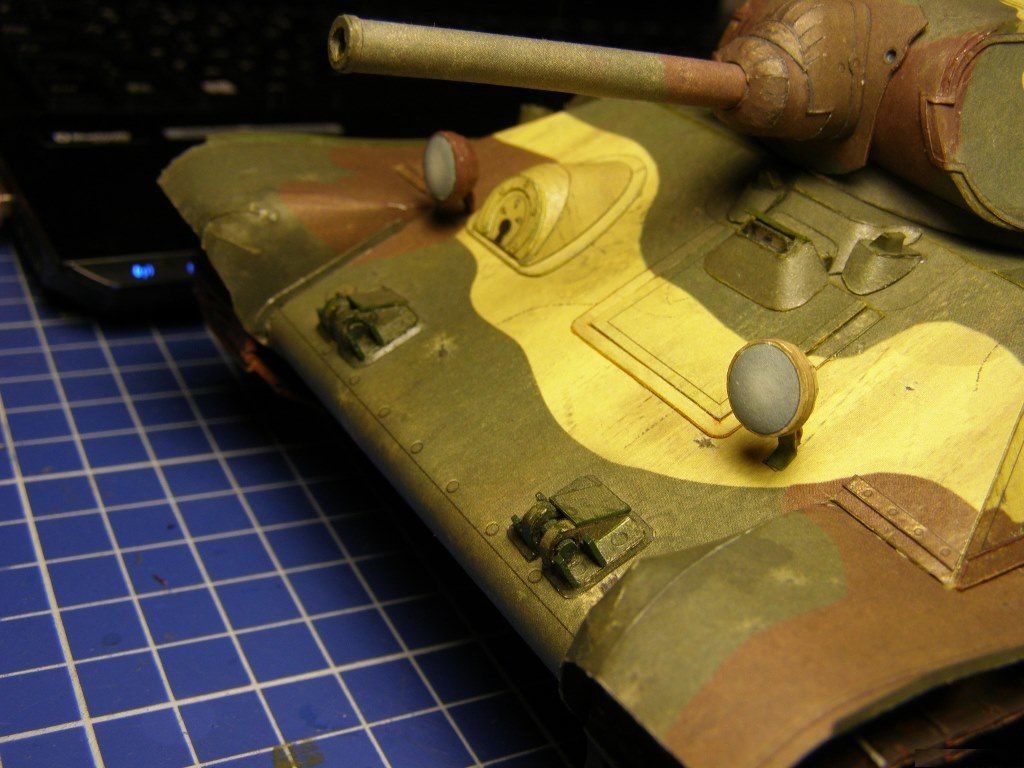

фары и скобы

сделал рымы и спаренный пулемет

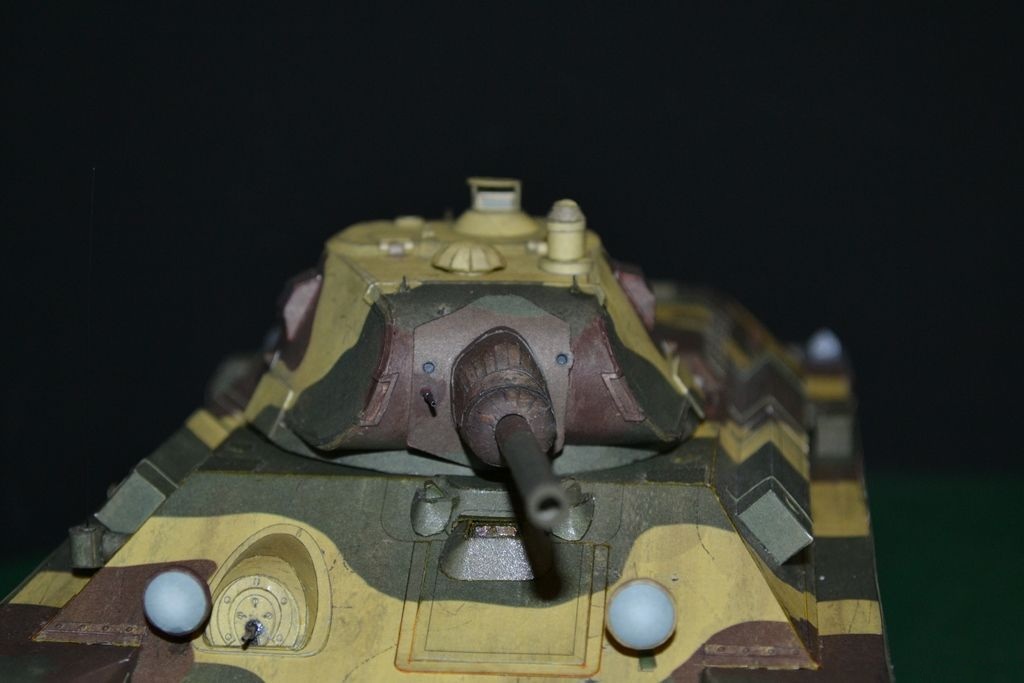

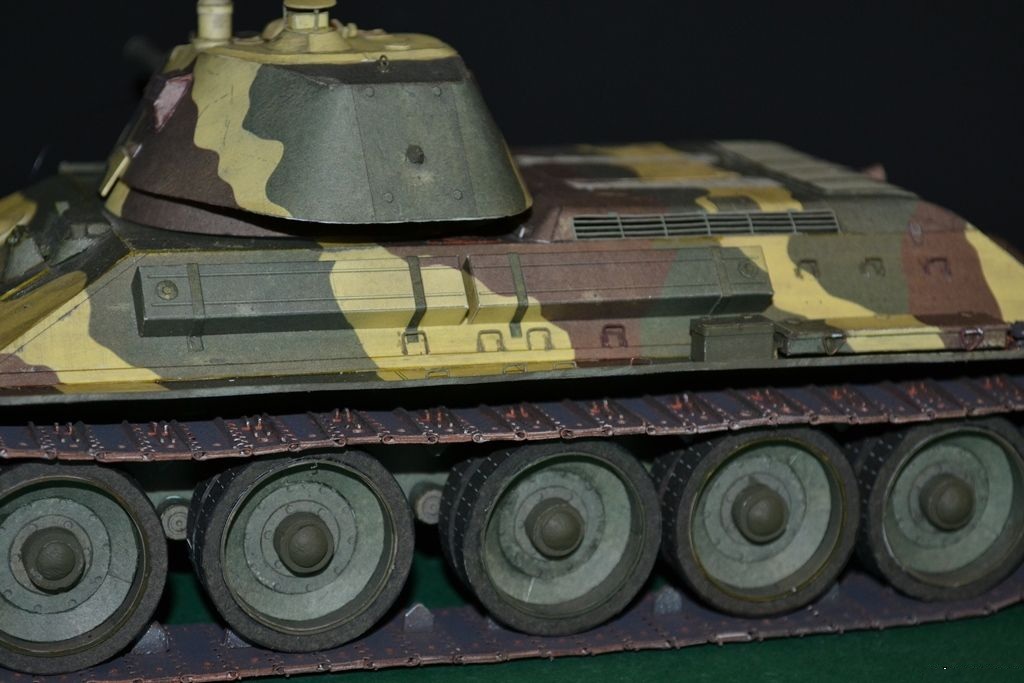

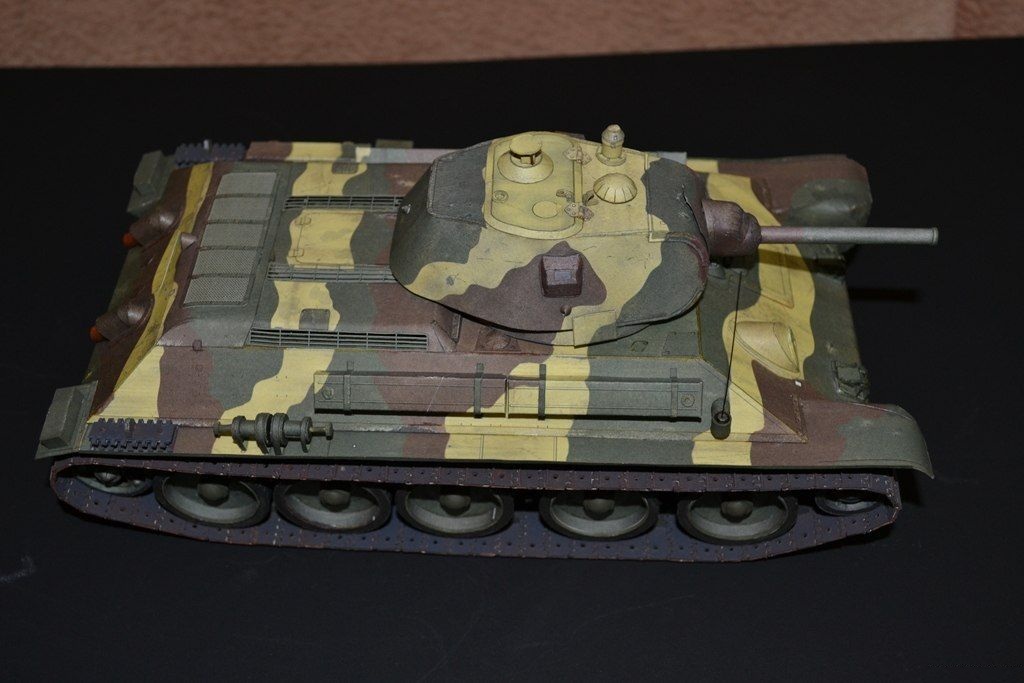

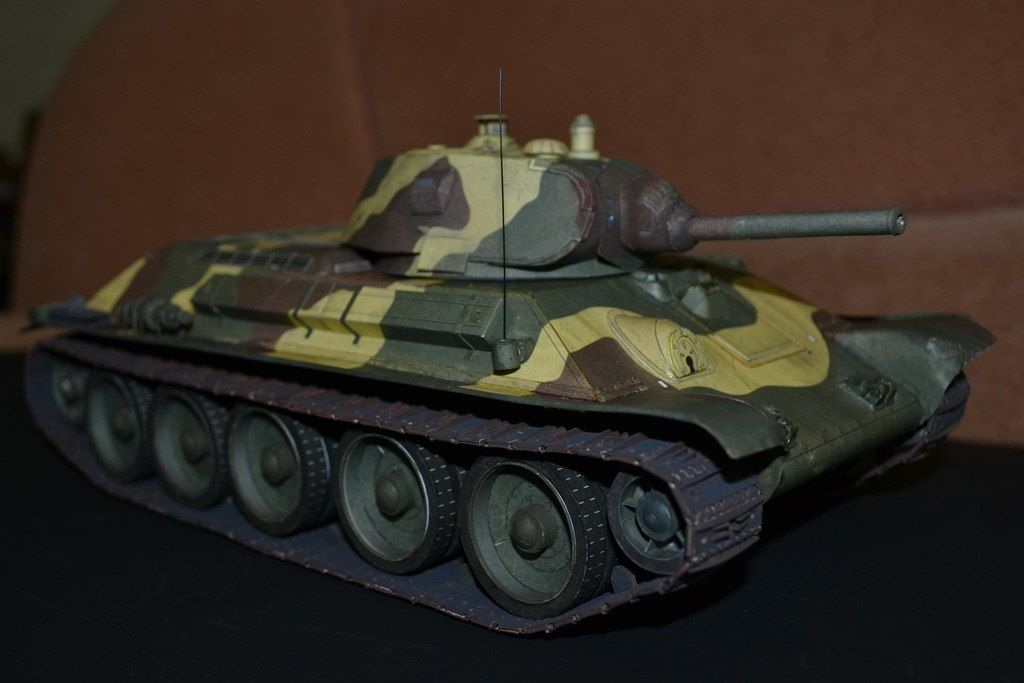

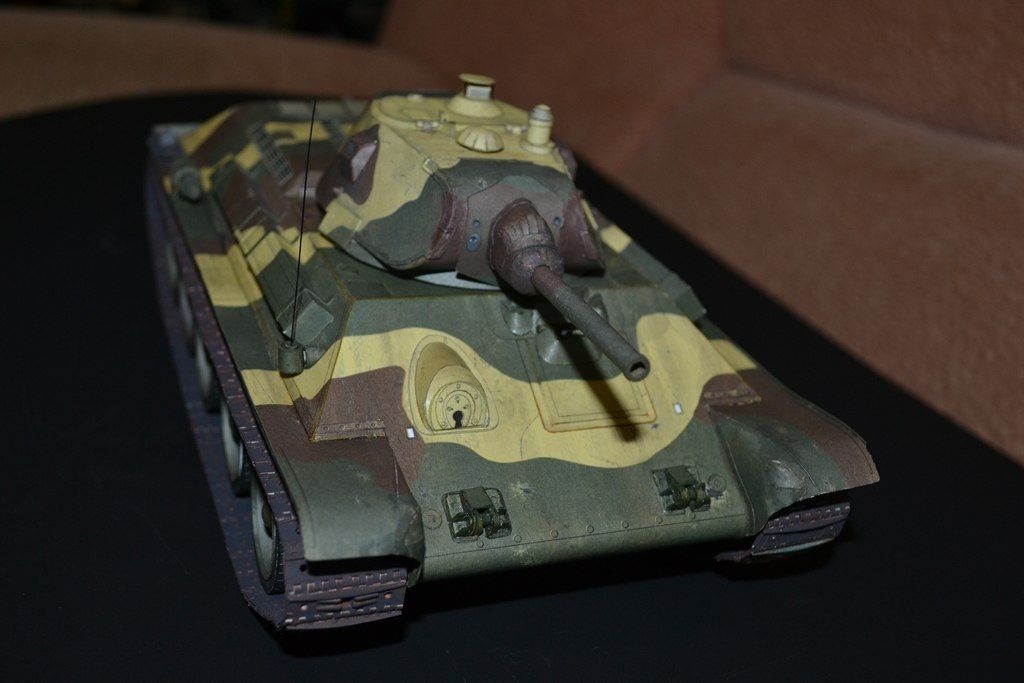

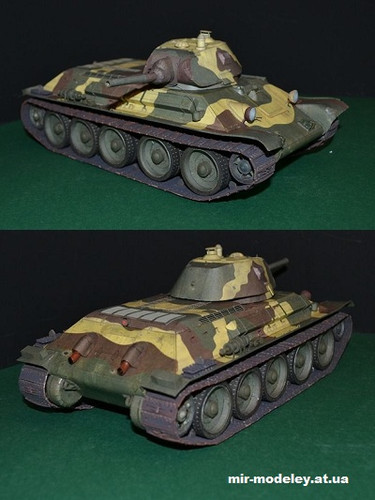

Готов
